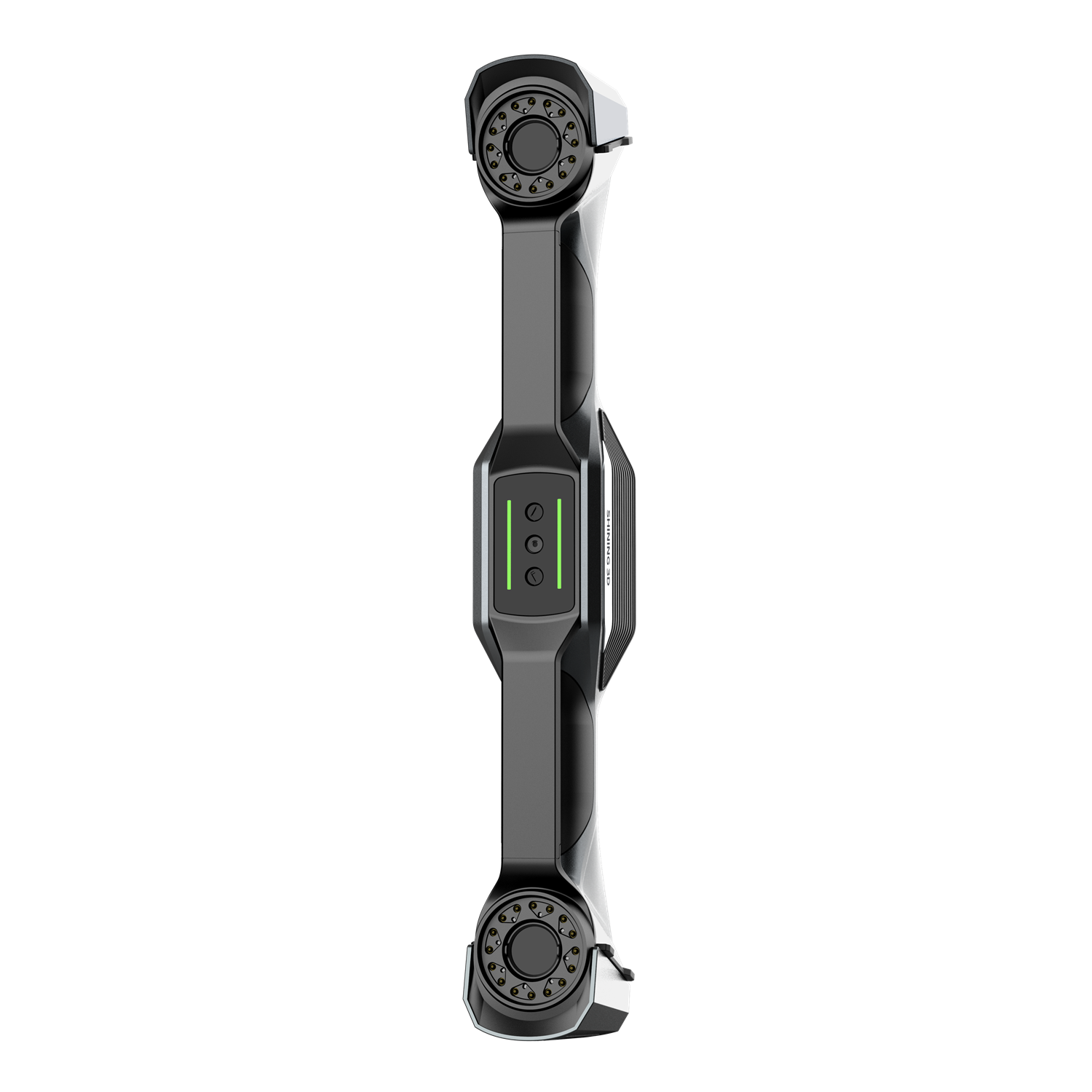

3D-сканер Shining 3D FreeScan UE Nova+

SHINING 3D FreeScan UE Nova+ — беспроводной ручной лазерный 3D-сканер метрологического класса, предназначенный для быстрого и точного сканирования средних, крупных и очень крупных объектов. Главная особенность модели — сверхширокое поле зрения до 2600 × 2200 мм, позволяющее за один проход захватывать большие участки поверхности и значительно сокращать время оцифровки крупногабаритных деталей. Сканер подходит для промышленного контроля, обратного проектирования, анализа геометрии и цифровизации больших объектов.

Широкое поле зрения

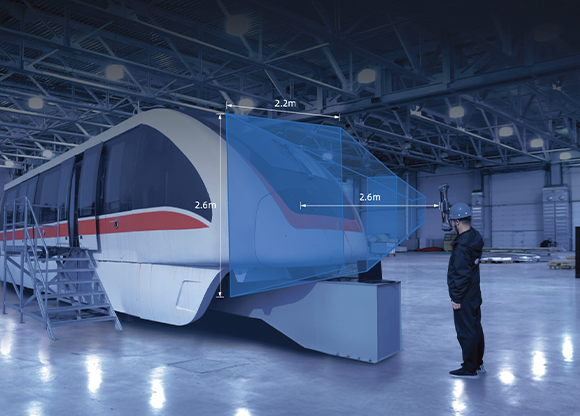

FreeScan UE Nova+ разработан для работы с крупными объектами, для которых традиционному ручному сканеру требуется большое количество проходов. Максимальное поле зрения достигает 2600x2200 мм, а максимальная рабочая дистанция — 2,6 м. Большая зона захвата позволяет быстрее получать общую геометрию кузовных элементов, промышленных конструкций, оборудования, корпусов и других крупноразмерных объектов.

Для разных задач предусмотрены три рабочих диапазона:

• Ближний режим: 300–800 мм — для более детального сканирования и работы в ограниченном пространстве;
• Стандартный режим: 600–1500 мм — универсальный диапазон для большинства измерительных задач;
• Дальний режим: 1200–2600 мм — для крупногабаритных объектов и быстрого захвата больших площадей.

Высокая скорость 3D-сканирования

FreeScan UE Nova+ использует лазерную технологию и обеспечивает скорость до 5,714,000 точек/с. Увеличенное количество лазерных линий позволяет быстро собирать данные с больших поверхностей и сокращать продолжительность сканирования.

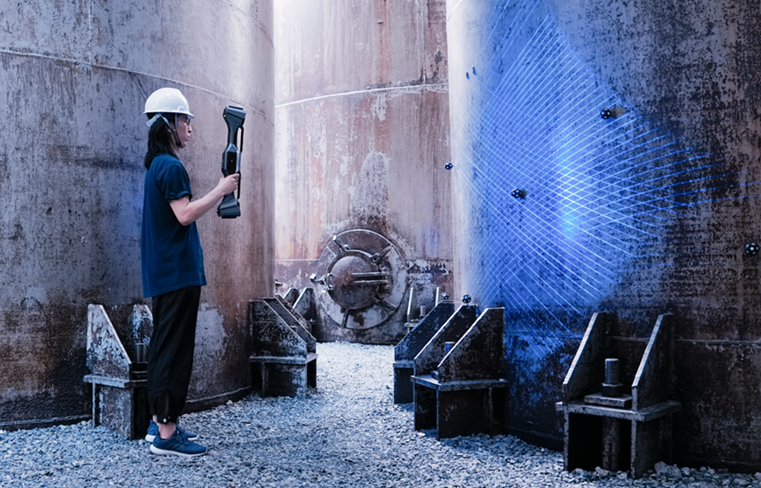

Сканер оснащен 62 лазерными линиями для высокоскоростного сканирования. Также предусмотрен режим детального сканирования с параллельными лазерными линиями, который используется при работе в ближней зоне и позволяет получать более детализированные данные.

Высокая точность

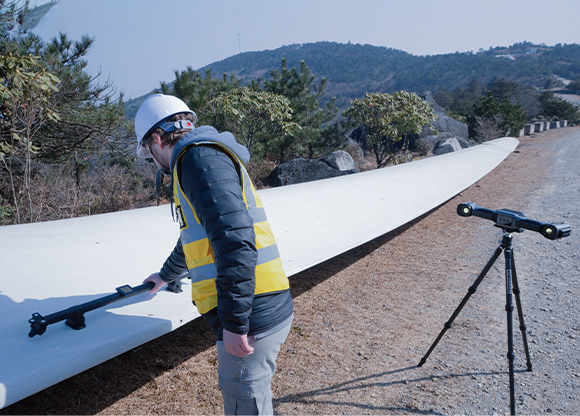

Максимальная точность FreeScan UE Nova+ составляет 0,072 мм. Для контроля крупногабаритных объектов особенно важна не только локальная точность сканирования, но и стабильность геометрии получаемых данных на больших расстояниях. Сканер поддерживает встроенную технологию Video Photogrammetry (VPG), которая позволяет повысить точность при работе с крупными объектами. Объёмная точность с использованием VPG составляет 0,072 + 0,012 мм/м. Технология использует калибровочный стержень и видеосъёмку, поэтому для её работы не требуются кодированные маркеры.

Сканирование без маркеров

Интегрированная технология VPG помогает упростить подготовку крупногабаритных объектов к измерениям. В отличие от традиционной фотограмметрии с кодированными маркерами, система использует видеоподход и калибровочный стержень для формирования и проверки пространственной информации, что особенно удобно при работе с крупными деталями, когда нанесение большого количества маркеров занимает значительное время

Полностью беспроводная работа

FreeScan UE Nova+ поддерживает беспроводное подключение, что особенно важно при сканировании крупногабаритных объектов и работе на производственной площадке. Отсутствие постоянной кабельной связи с компьютером повышает свободу перемещения оператора вокруг объекта. При необходимости предусмотрено и проводное подключение по оптоволокну, поэтому пользователь может выбрать формат работы в зависимости от условий измерений.

Несмотря на широкое поле зрения и возможности для работы с крупными объектами, FreeScan UE Nova+ сохраняет формат ручного 3D-сканера. Масса устройства составляет 1,6 кг, что позволяет оператору без проблем перемещать сканер вокруг объекта.

Области применения

SHINING 3D FreeScan UE Nova+ предназначен для профессионального 3D-сканирования и измерительного контроля средних и крупногабаритных объектов. Сканер подходит для контроля геометрии деталей, промышленной инспекции, обратного проектирования, анализа деформаций и отклонений, цифровизации крупных объектов, а также для измерения кузовных элементов и компонентов автомобилей. Устройство может применяться в машиностроении, автомобилестроении, производстве промышленного оборудования, железнодорожной и аэрокосмической промышленности, энергетике, а также при сканировании крупных конструкций, корпусов и оборудования.
