Кейс 3DVision: 3D-сканирование стойки для велосипеда: опыт использования ScanLine EasyScan UE Pro

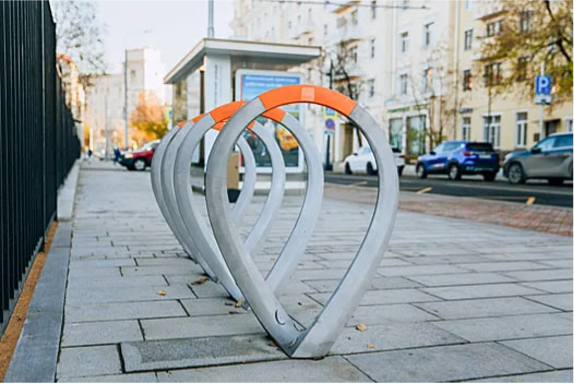

В нашей новой статье мы хотим поделиться опытом 3D-сканирования стойки для велосипеда с помощью промышленного 3D-сканера ScanLine EasyScan UE Pro.
Подготовка к сканированию
Перед началом сканирования мы тщательно осмотрели объект и сняли накладку сверху стойки. Это было сделано для того, чтобы обеспечить доступ к внутренней поверхности для корректного сканирования.

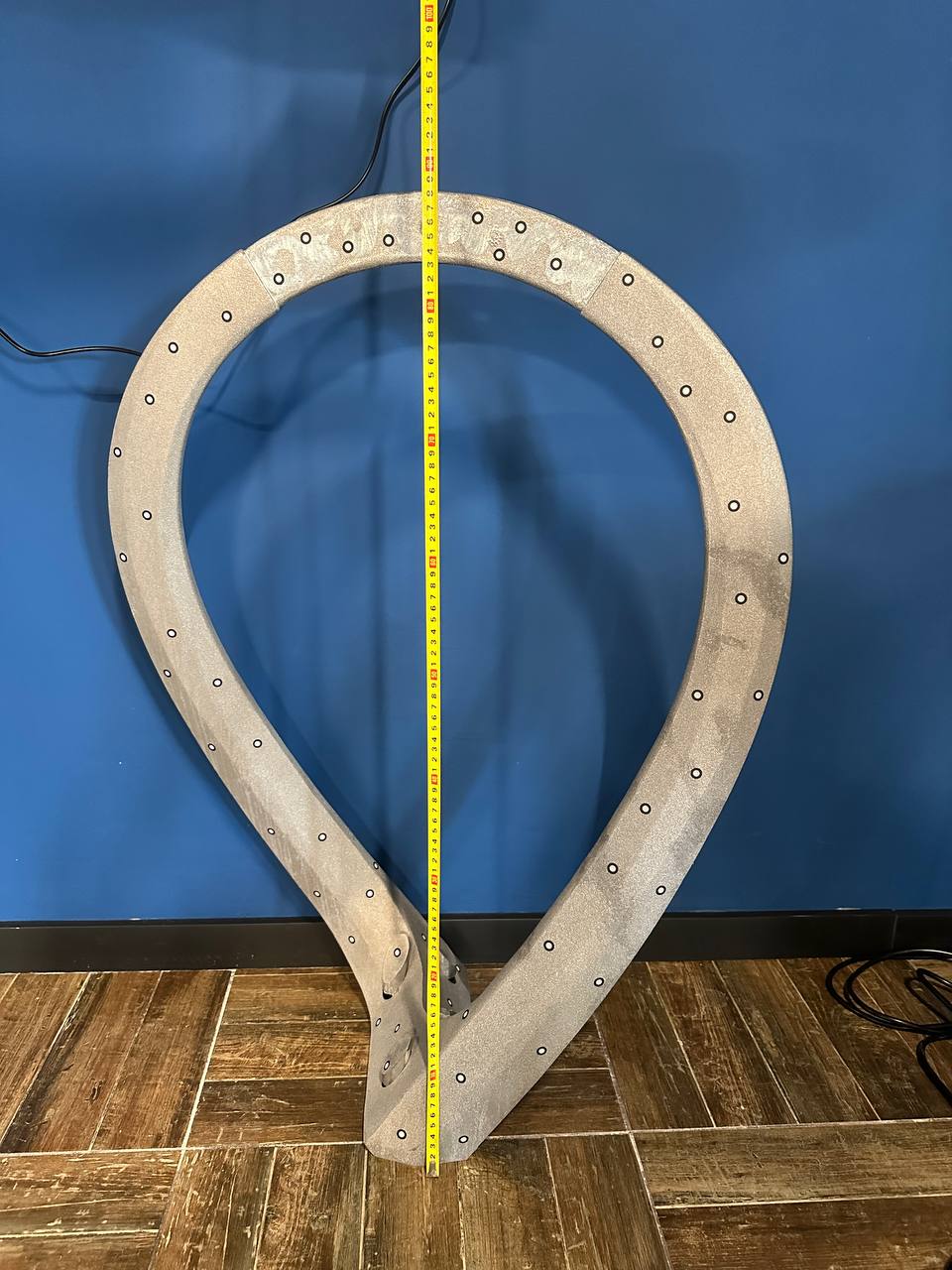

Так же мы обклеили стойку специальными метками. Эти метки представляют собой небольшие наклейки с уникальным узором, которые распознаются 3D-сканером и используются для автоматического совмещения сканов.
Процесс сканирования

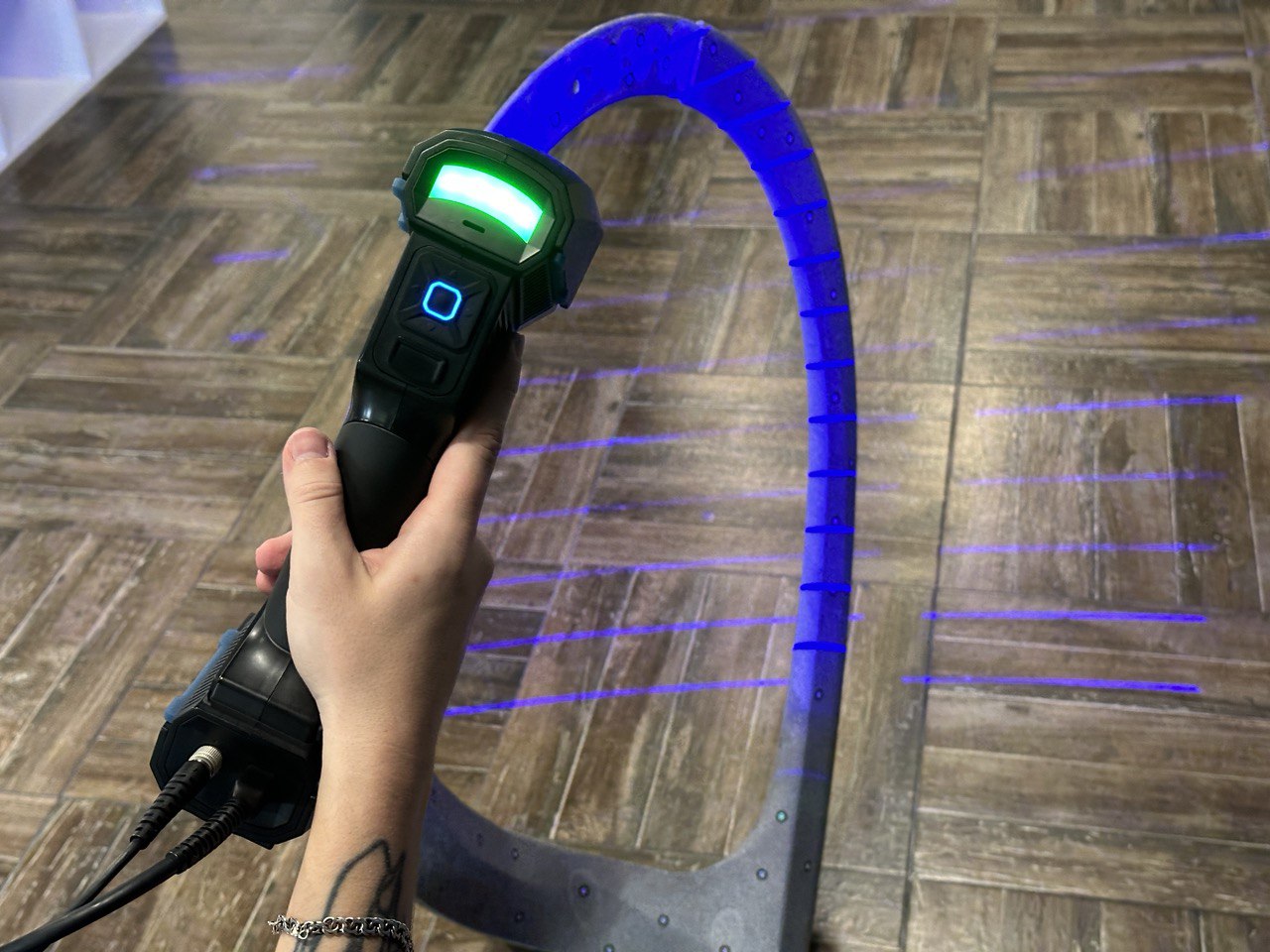

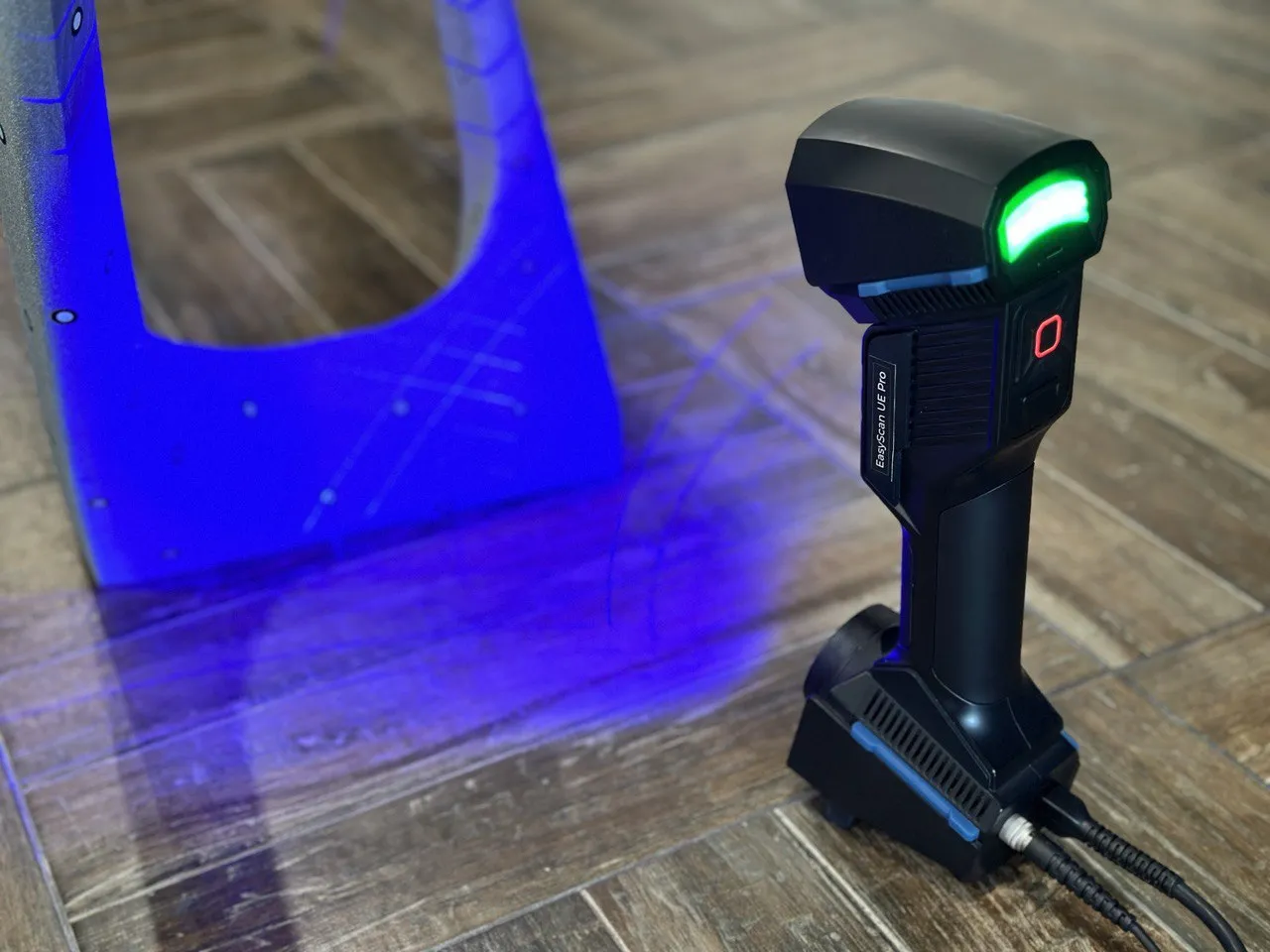

Для сканирования мы использовали 3D-сканер ScanLine EasyScan UE Pro, который оснащен лазерным подсветом и обеспечивает высокую точность и детализацию сканирования. Сканирование проводилось в несколько этапов, чтобы охватить всю поверхность стойки.

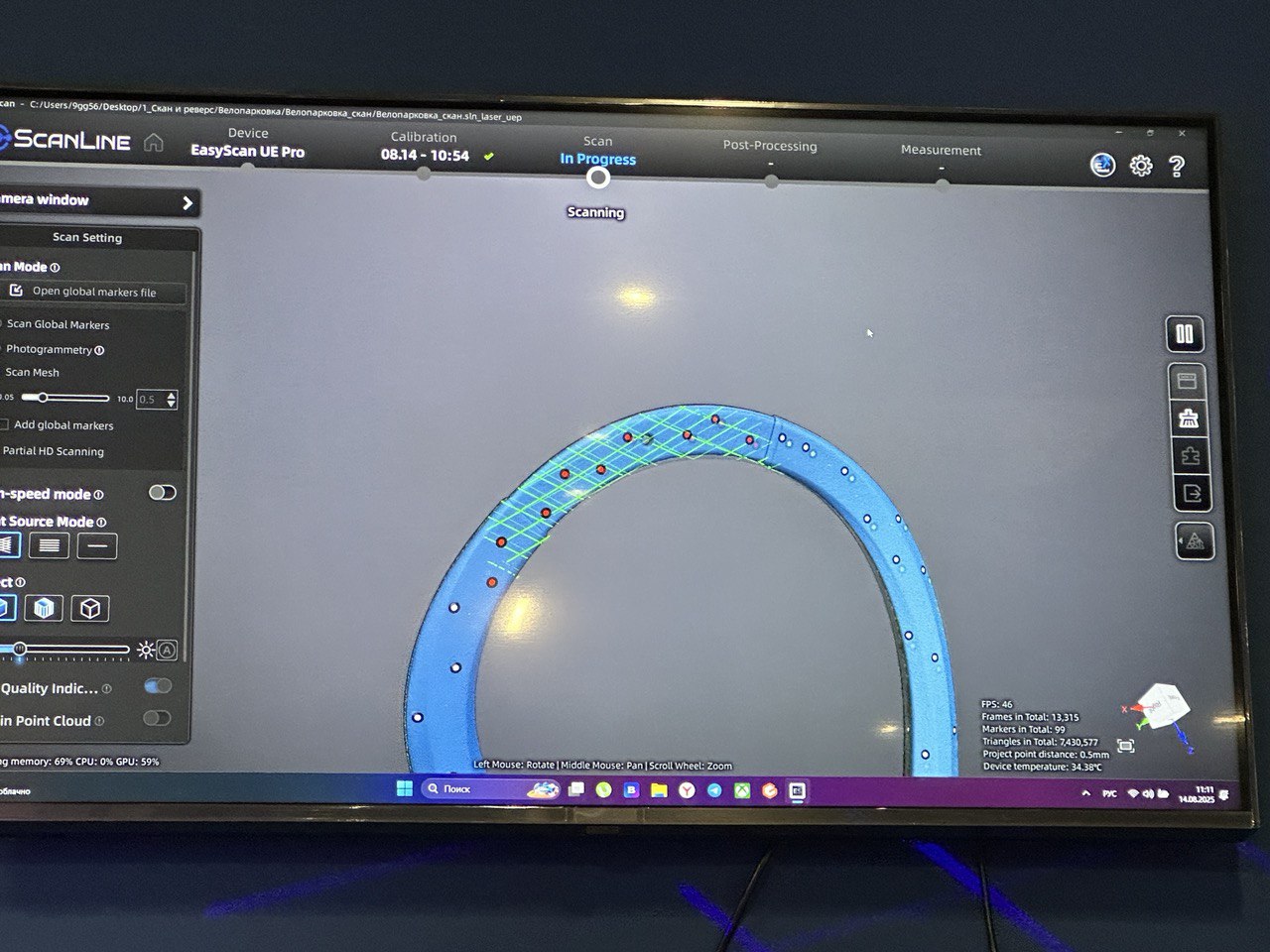

1. Сканирование основной части стойки: после снятия накладки и оклеивания стойки метками мы начали сканирование основной части стойки. ScanLine EasyScan UE Pro позволил нам быстро и точно захватить геометрию объекта, включая сложные элементы и поверхности.
2. Сканирование отдельных элементов: для получения более детальной информации о стойке мы провели дополнительное сканирование отдельных элементов, таких как крепежные отверстия и поверхности.

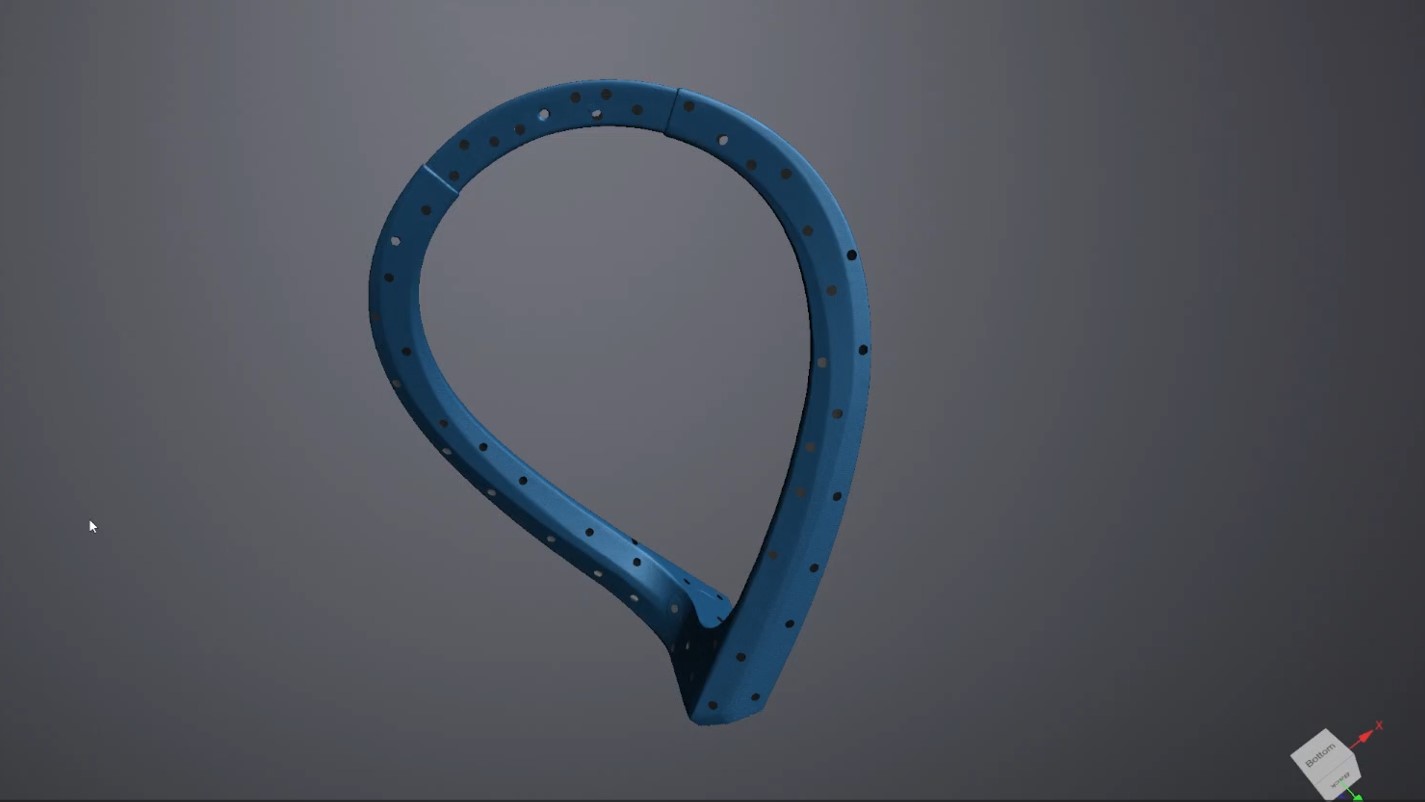

Вот такой 3д скан у нас получился, далее начинается процесс реверс-инжиниринга. О том, что это такое, мы уже писали ранее.
3. Реверс-инжиниринг

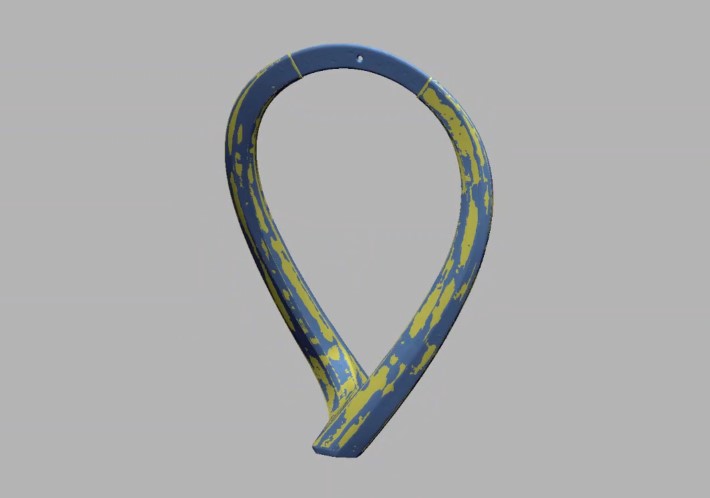

После получения 3D-скана стойки мы провели обработку данных, чтобы получить готовую 3D-модель. Затем мы выполнили реверс-инжиниринг полученной модели, чтобы создать CAD-модель стойки. Реверс-инжиниринг включал в себя:
- Очистку и оптимизацию 3D-модели
- Создание поверхностей и твердотельных моделей

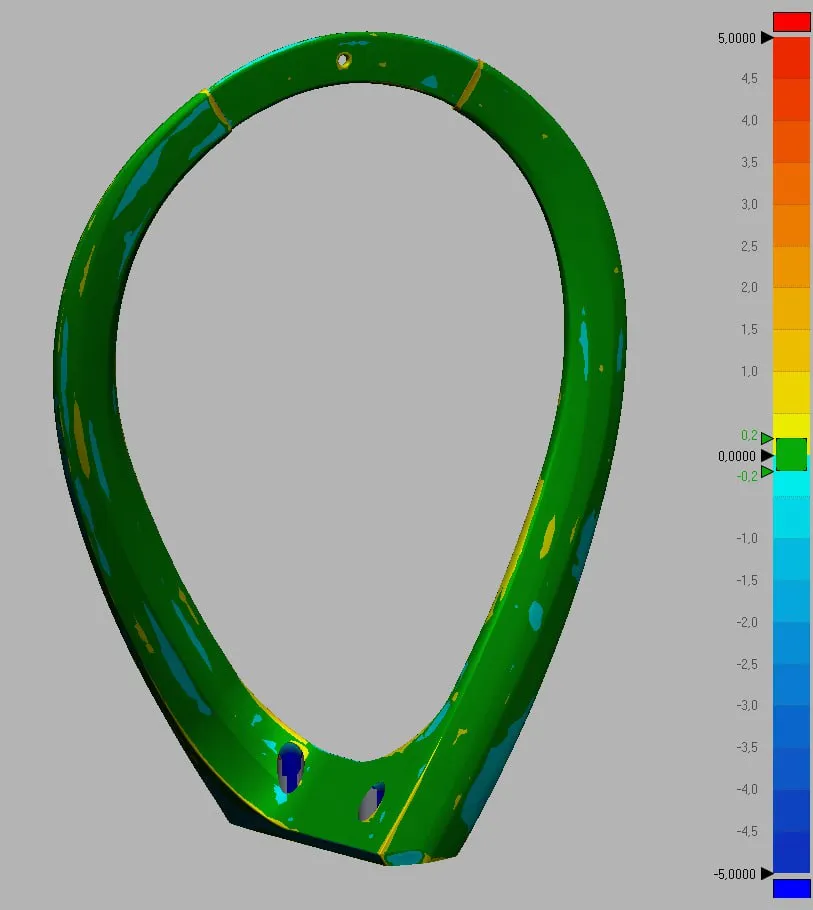

- Проверку точности и качества полученной модели

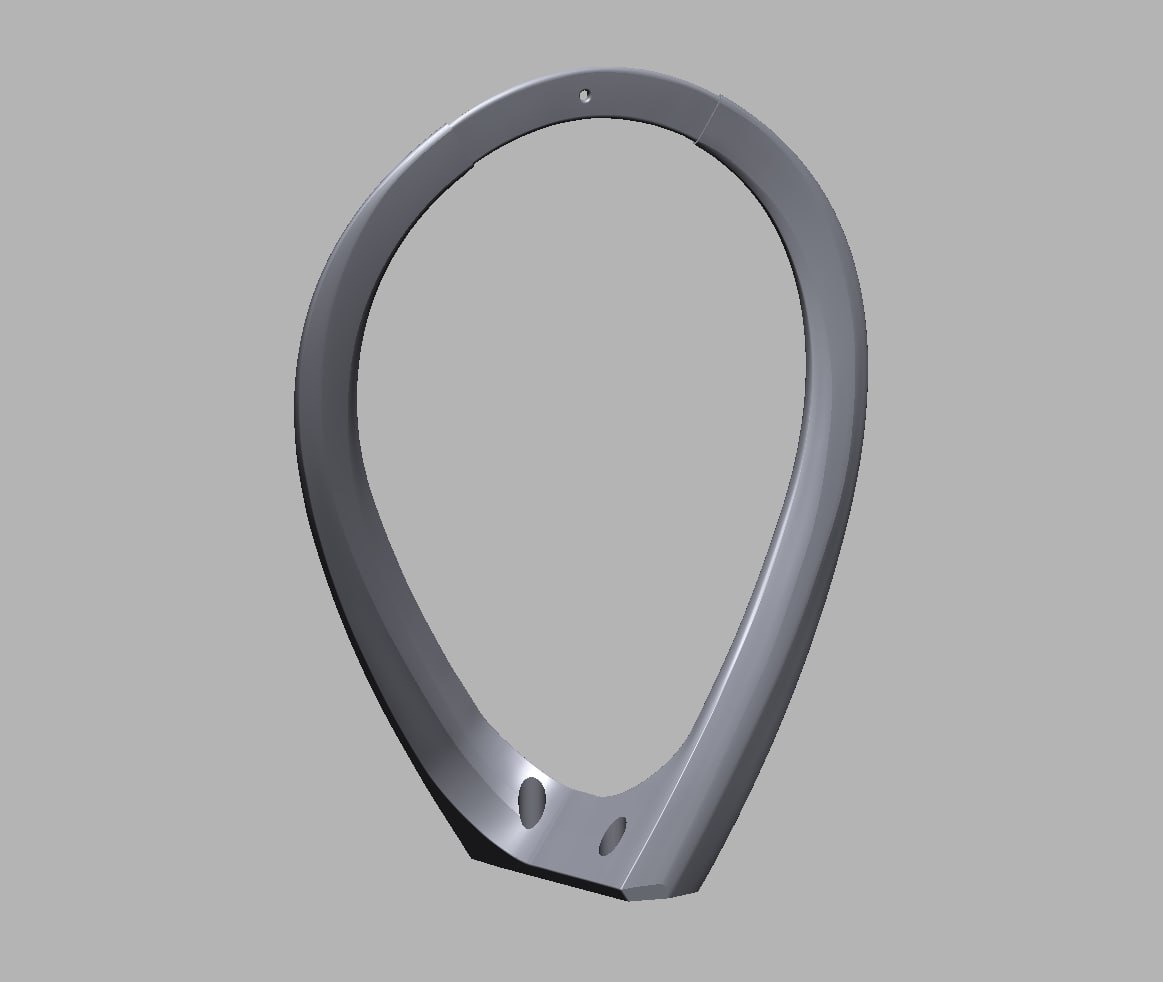

В результате реверс-инжиниринга мы получили точную модель стойки для велосипеда, которую можно использовать для различных целей, таких как проектирование и производство.
Преимущества использования ScanLine EasyScan UE Pro
Использование 3D-сканера ScanLine EasyScan UE Pro позволило нам:
- Получить высокоточную 3D-модель стойки для велосипеда
- Сэкономить время и ресурсы на создании модели вручную
- Улучшить качество и детализацию модели
- Использовать полученную модель для различных целей, таких как инспекция, инжиниринг и производство
Вывод
В данной статье мы продемонстрировали возможности 3D-сканера ScanLine EasyScan UE Pro на примере сканирования стойки для велосипеда.
Использование этого сканера, в сочетании с применением специальных меток и реверс-инжиниринга, позволило нам получить 3D-модель объекта для последующего производства и продемонстрировало преимущества использования 3D-сканирования в различных отраслях.
Если и вы хотите воплотить свои идеи в реальность, пишите нам на почту mail@3dvision.su
Также предлагаем посмотреть короткое видео о кейсе:
