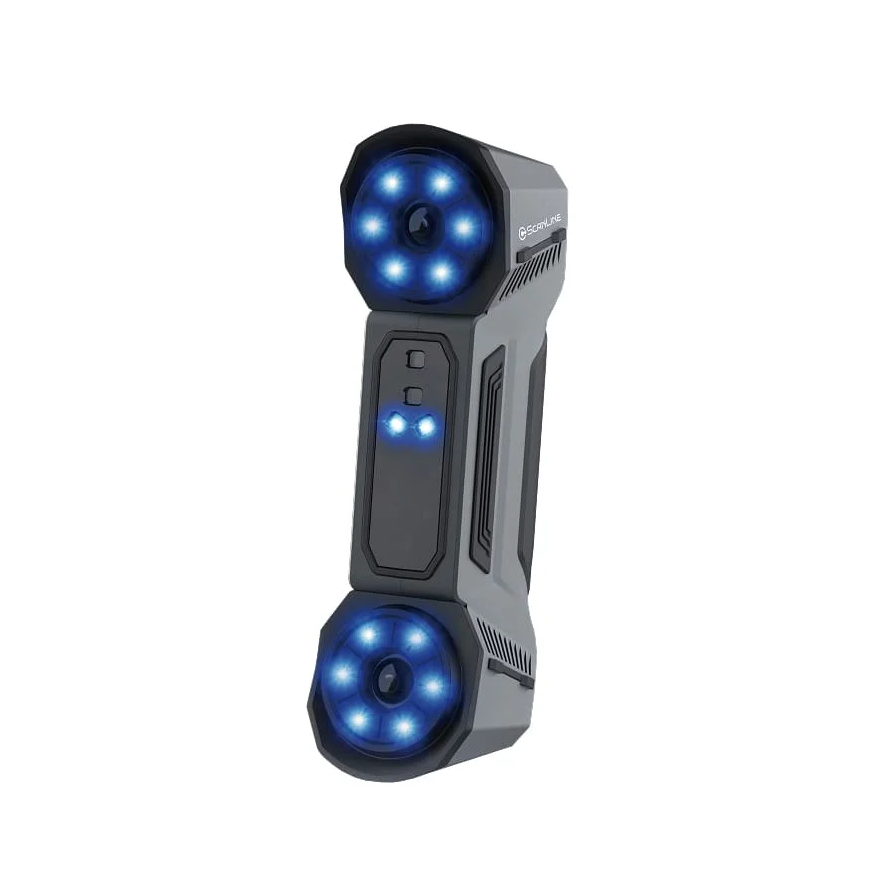

3D-сканер ScanLine EasyScan Combo

ScanLine EasyScan Combo - промышленный ручной 3D-сканер метрологического класса, разработанный для точного измерения геометрии изделий, контроля качества, обратного проектирования и создания цифровых 3D-моделей. Устройство использует комбинацию синего лазерного и инфракрасного VCSEL-источников, что позволяет выбирать оптимальный режим работы в зависимости от поставленной задачи: от высокоточного лазерного сканирования до быстрого захвата объектов без использования маркеров.

Три лазерных режима для разных задач

26 лазерных линий для быстрого сканирования. Режим предназначен для быстрого захвата крупных и средних объектов, когда требуется высокая производительность без потери точности. Максимальная скорость достигает 1,860,000 точек/с, что позволяет быстро получать плотное облако точек при сканировании кузовных элементов, промышленных деталей, оснастки и других объектов.

7 параллельных лазерных линий для детального сканирования. Семь линий позволяют повысить детализацию при переходе от общего сканирования к отдельным зонам детали.

Одна лазерная линия для работы с глубокими отверстиями, выемками и другими труднодоступными участками.

Инфракрасное сканирование без маркеров

Второй источник света ScanLine EasyScan Combo — инфракрасный VCSEL. Он используется для быстрого сканирования объектов без нанесения маркеров, а также подходит для сканирования людей и других объектов, для которых традиционная лазерная методика не подходит. В инфракрасном режиме сканер работает с облаком точек напрямую, а программное обеспечение предлагает отдельные параметры для объектов и портретного сканирования.

При сканировании объектов в IR-режиме рабочее расстояние составляет около 300 мм, а максимальное поле зрения достигает 600×600 мм. Максимальная глубина сканирования может достигать 1240 мм и настраивается программно. Диапазон расстояния между точками в этом режиме составляет 0,1–3 мм.

Сканирование без маркеров

EasyScan Combo позволяет выбирать метод совмещения в зависимости от объекта и поставленной задачи. Лазерный режим предназначен преимущественно для промышленного высокоточного сканирования и может использовать маркеры для стабильного отслеживания положения сканера. Инфракрасный режим, напротив, позволяет быстро получать данные без нанесения маркеров, что особенно удобно при работе с крупными объектами, объектами со сложной поверхностью и при портретном сканировании.

Работа с крупными и мелкими объектами

EasyScan Combo имеет широкий диапазон применения благодаря нескольким источникам света и режимам. В лазерном режиме максимальное поле зрения составляет 520 × 510 мм, а диапазон расстояния между точками — 0,05–10 мм. В инфракрасном режиме поле зрения увеличивается до 600 × 600 мм, что удобно для быстрого захвата больших поверхностей. Для небольших деталей и зон со сложной геометрией можно использовать 7-линейный режим, а для глубоких отверстий — одну лазерную линию. Это позволяет последовательно получать общую форму детали, уточнять мелкие элементы и дополнительно сканировать труднодоступные области, не меняя оборудование.

Возможности для метрологии и обратного проектирования

ScanLine EasyScan Combo предназначен для профессиональной метрологии, контроля геометрии и обратного проектирования. Точность сканирования достигает 0,014 мм, а объёмная точность составляет 0,014 + 0,025 мм/м, что позволяет получать детализированные цифровые данные для сравнения с CAD-моделями, анализа геометрических отклонений, контроля пресс-форм и технологической оснастки. Благодаря сочетанию синего лазера и инфракрасного сканирования устройство подходит как для высокоточных измерений, так и для оперативного создания 3D-моделей деталей различного размера.

Применение

EasyScan Combo подходит для профессионального 3D-сканирования в различных отраслях, включая медицину, автомобилестроение, железнодорожную и аэрокосмическую промышленность. Сканер позволяет выполнять высокоточный метрологический контроль, проводить обратное проектирование изделий и получать цифровые данные для последующего использования в аддитивном производстве.

Внесен в Государственный реестр средств измерений РФ

3D-сканер ScanLine EasyScan Combo относится к утвержденному типу средств измерений, внесенному в Государственный реестр средств измерений Российской Федерации (ГРСИ). Это подтверждает, что оборудование прошло необходимые метрологические испытания, а его точностные характеристики официально подтверждены в установленном законодательством порядке.
