3D сканер ScanLine EasyScan Omni

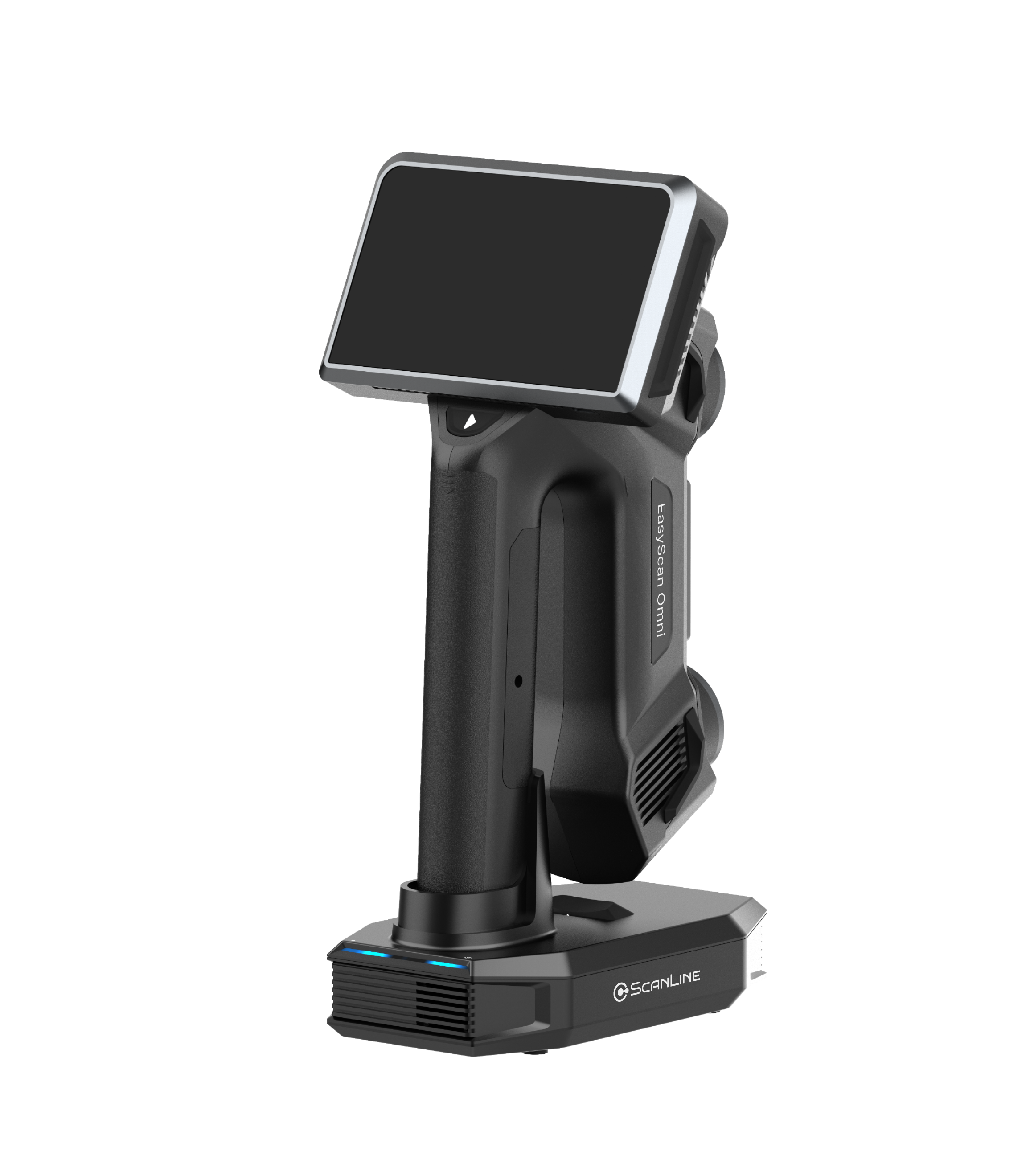

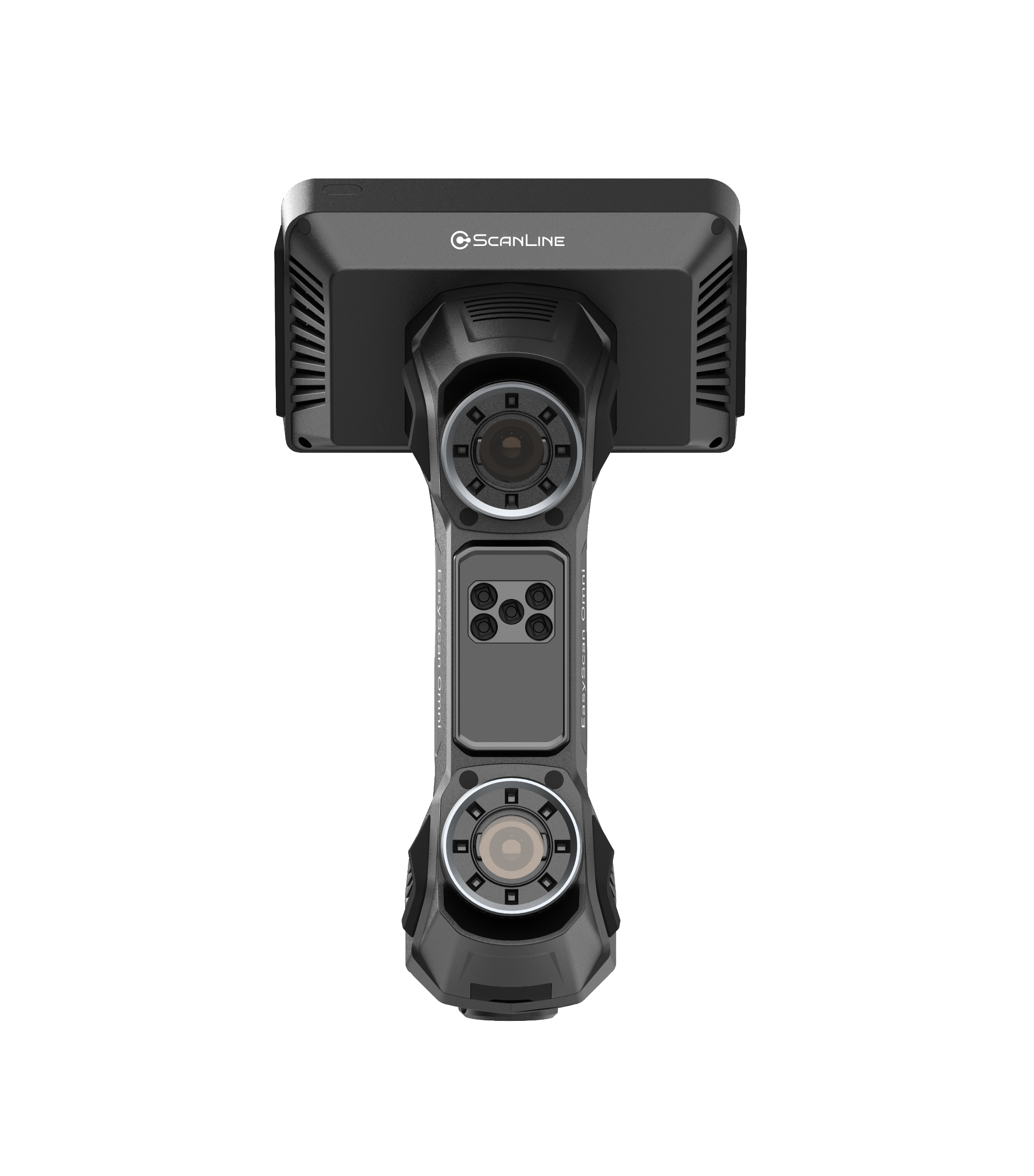

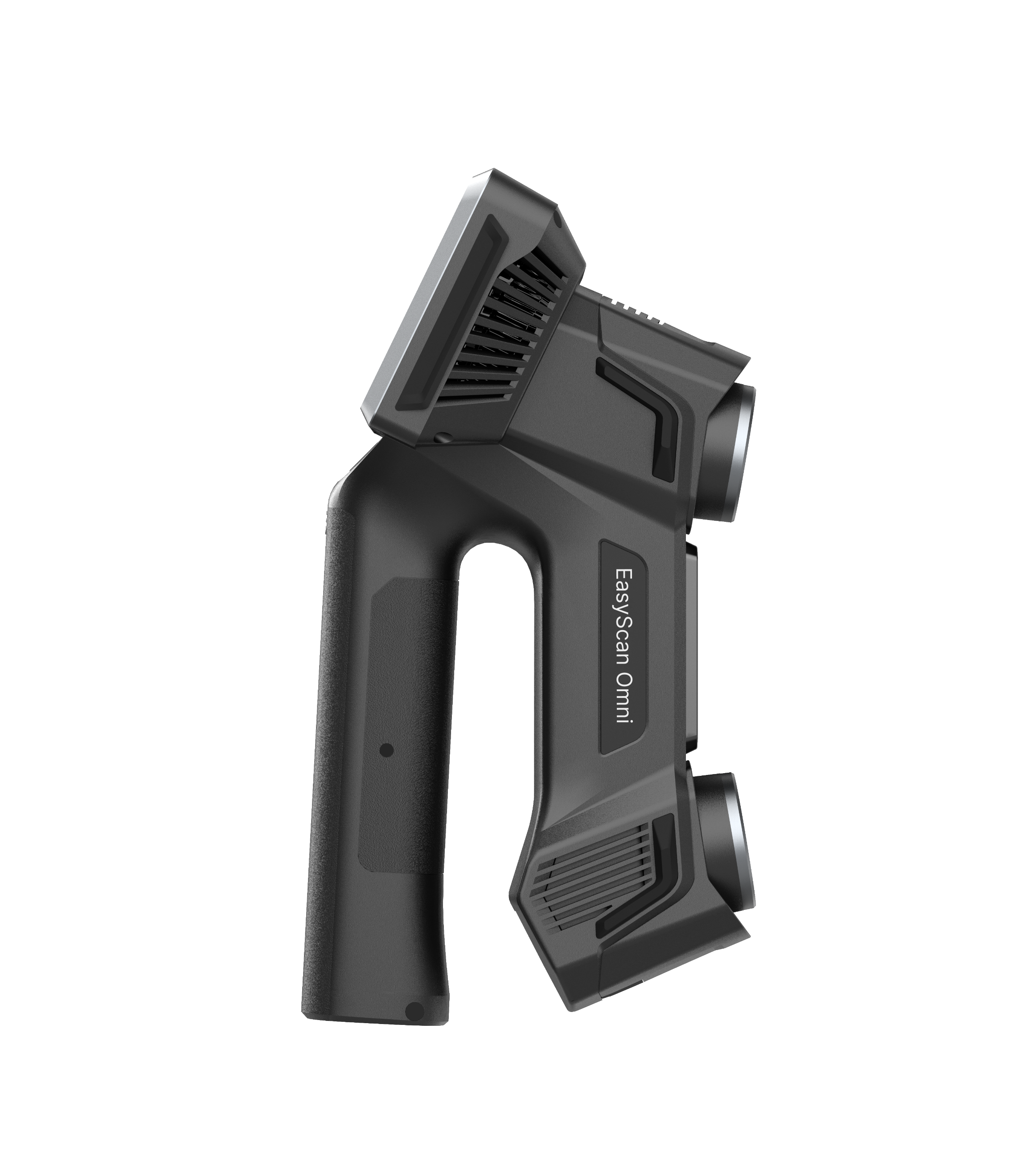

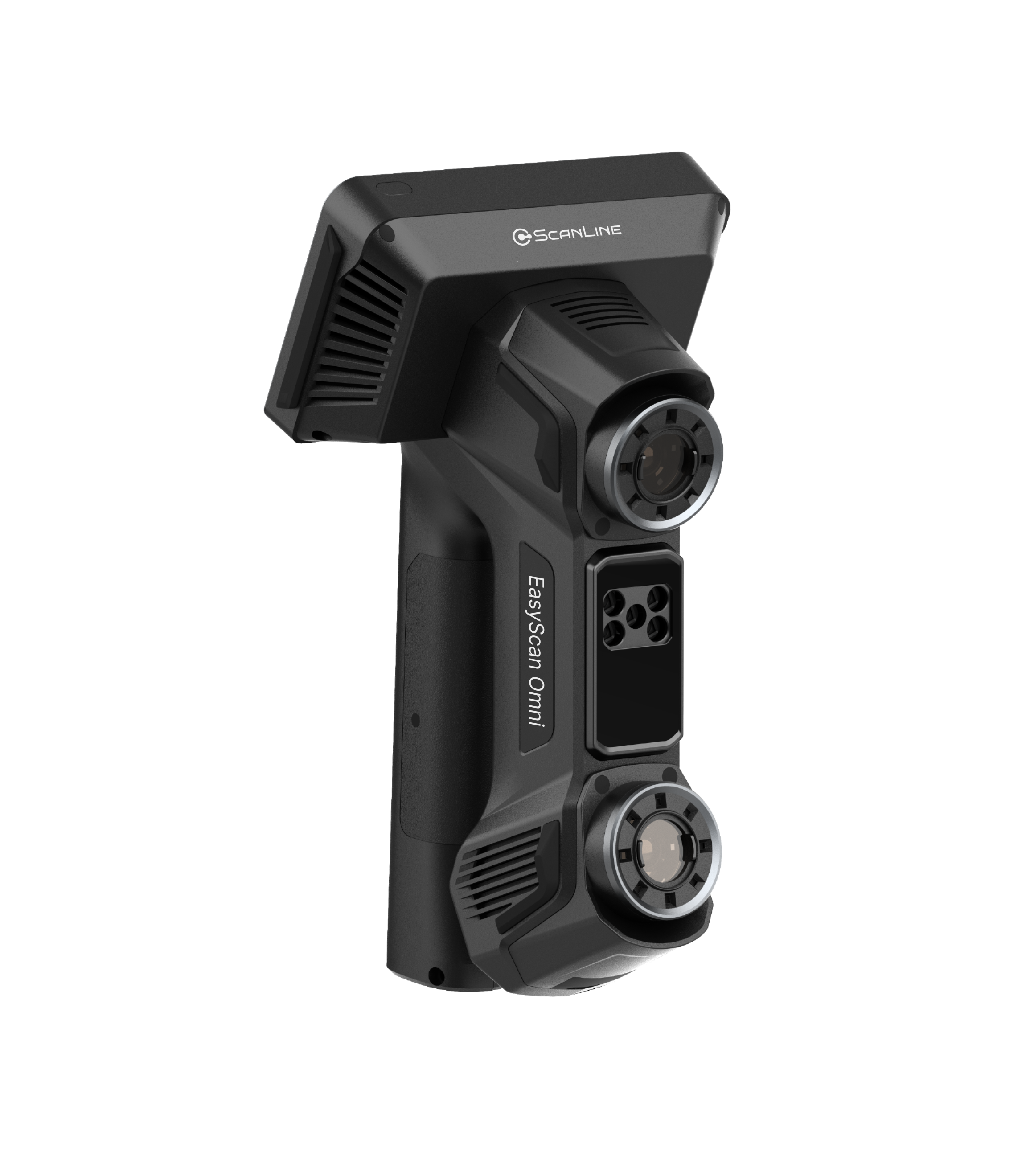

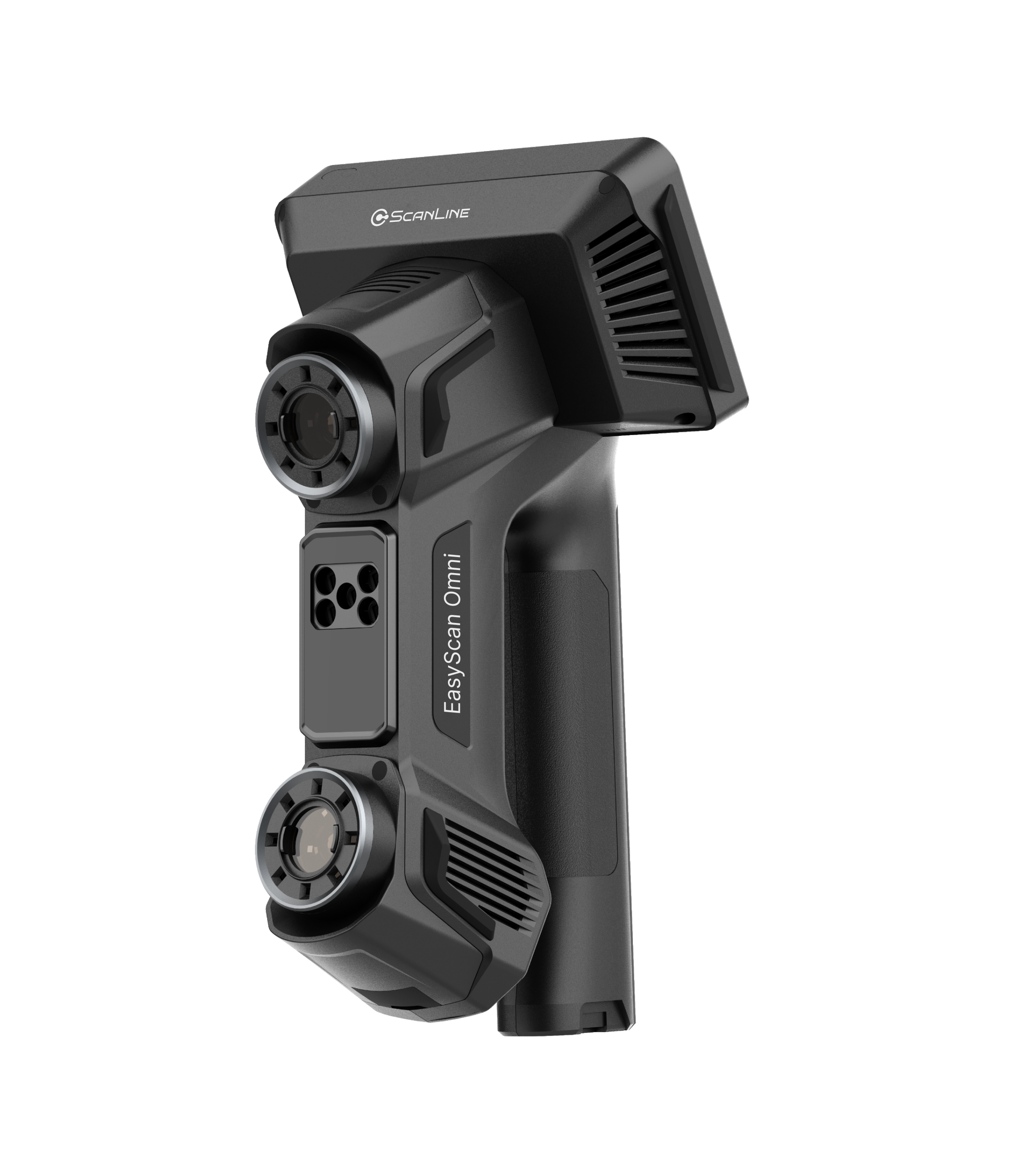

3D сканер ScanLine EasyScan Omni - автономный беспроводной метрологический 3D-сканер c встроенным модулем инспекции, предназначенный для высокоточного контроля геометрии, инспекции и реверс-инжиниринга непосредственно на производственном участке. В отличие от традиционных ручных сканеров, EasyScan Omni оснащён встроенным вычислительным модулем и экраном, поэтому сканирование, обработка данных, 3D-инспекция и формирование отчётов могут выполняться непосредственно на устройстве без подключения к компьютеру. Беспроводная конструкция и сменные аккумуляторы позволяют использовать сканер в цехах, на производственных объектах и в труднодоступных местах.

Универсальность

ScanLine EasyScan Omni сочетает синий лазер и инфракрасный VCSEL, обеспечивая несколько режимов работы для различных задач. Высокоскоростной режим использует 93 лазерные линии и предназначен для быстрого захвата больших объёмов геометрии, детализированный режим с 25 параллельными линиями позволяет получать более подробные данные, а одна лазерная линия используется для сканирования глубоких отверстий, полостей и поднутрений. Инфракрасный режим обеспечивает быстрое сканирование без маркеров, что особенно удобно при работе с объектами, на которых установка маркеров затруднена или нежелательна. Максимальная скорость сканирования достигает 7,619,000 точек/с, а диапазон разрешения составляет 0,01–10 мм.

Особенности

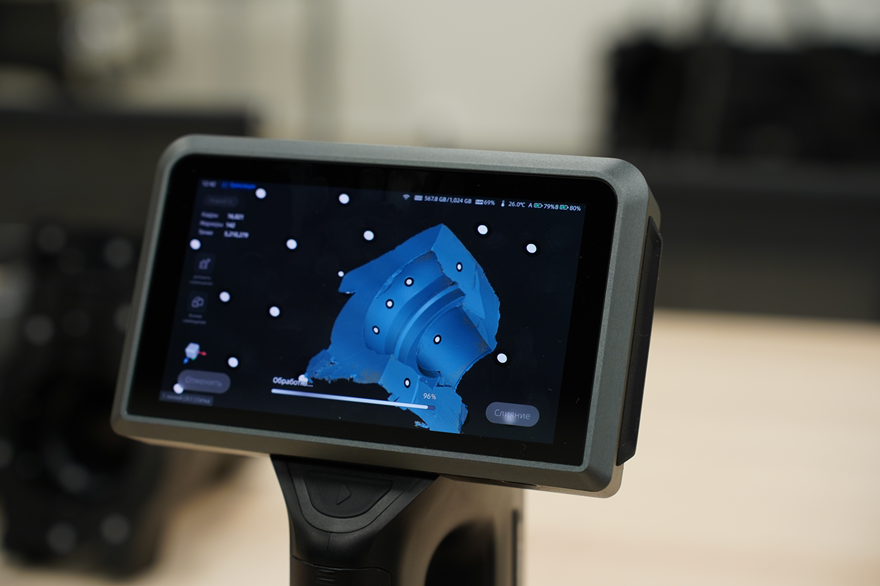

• Контроль в процессе сканирования: встроенные функции инспекции позволяют оперативно оценивать полученные данные непосредственно во время работы.
• Полная мобильность: беспроводная конструкция обеспечивает свободу перемещения и позволяет выполнять измерения непосредственно на производственном участке.
• Высокая точность: точность до 0,014 мм в лазерном режиме подходит для задач точного контроля геометрии.
• Мультирежимное сканирование: несколько режимов позволяют эффективно работать с деталями разного размера и сложности.
• Автономная работа: аккумуляторы избавляют от необходимости постоянного подключения к внешнему источнику питания.

EasyScan Omni обеспечивает точные и стабильные результаты измерений независимо от места проведения работ — на производственном участке, в лаборатории или на удалённом объекте. Мобильность и автономность делают сканер удобным инструментом для профессионального 3D-контроля в любых рабочих условиях.

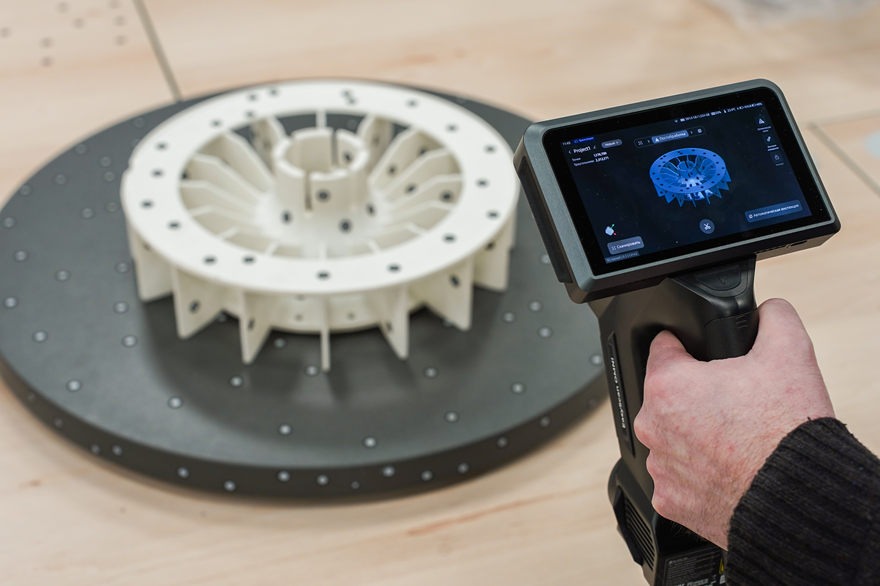

От 3D-сканирования к готовому результату

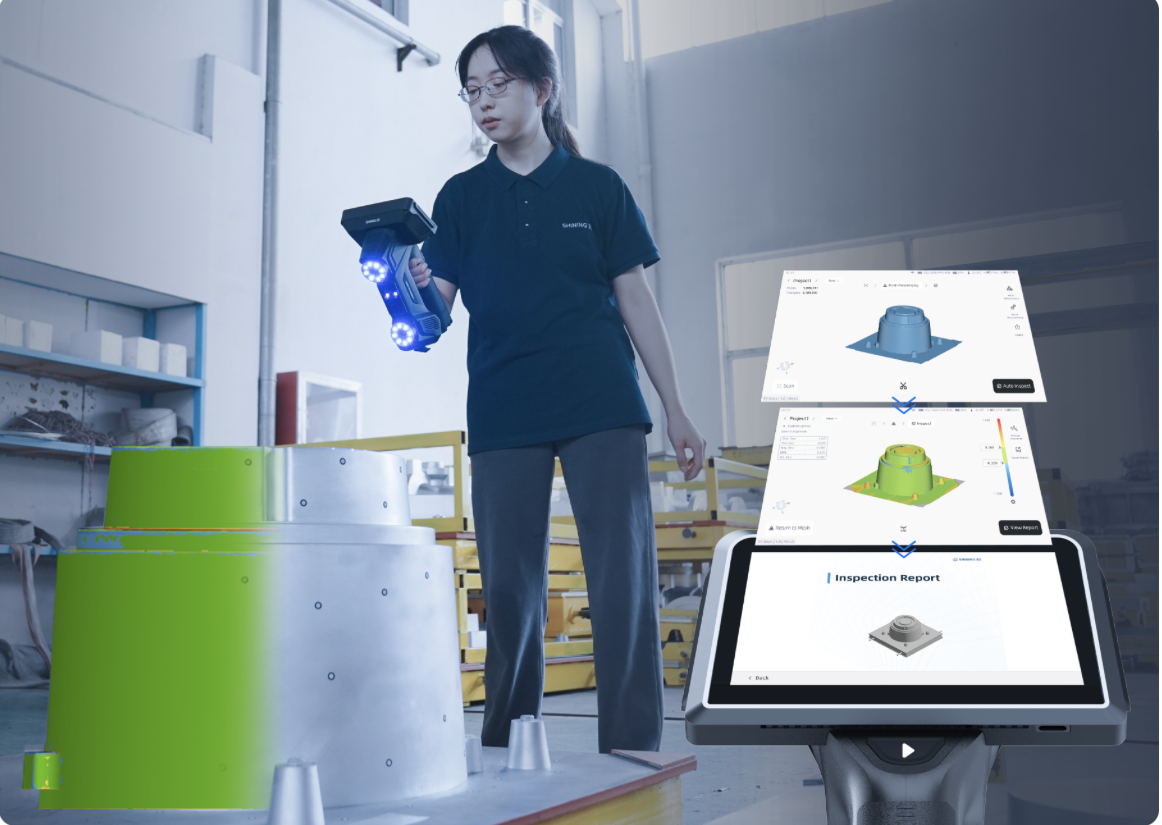

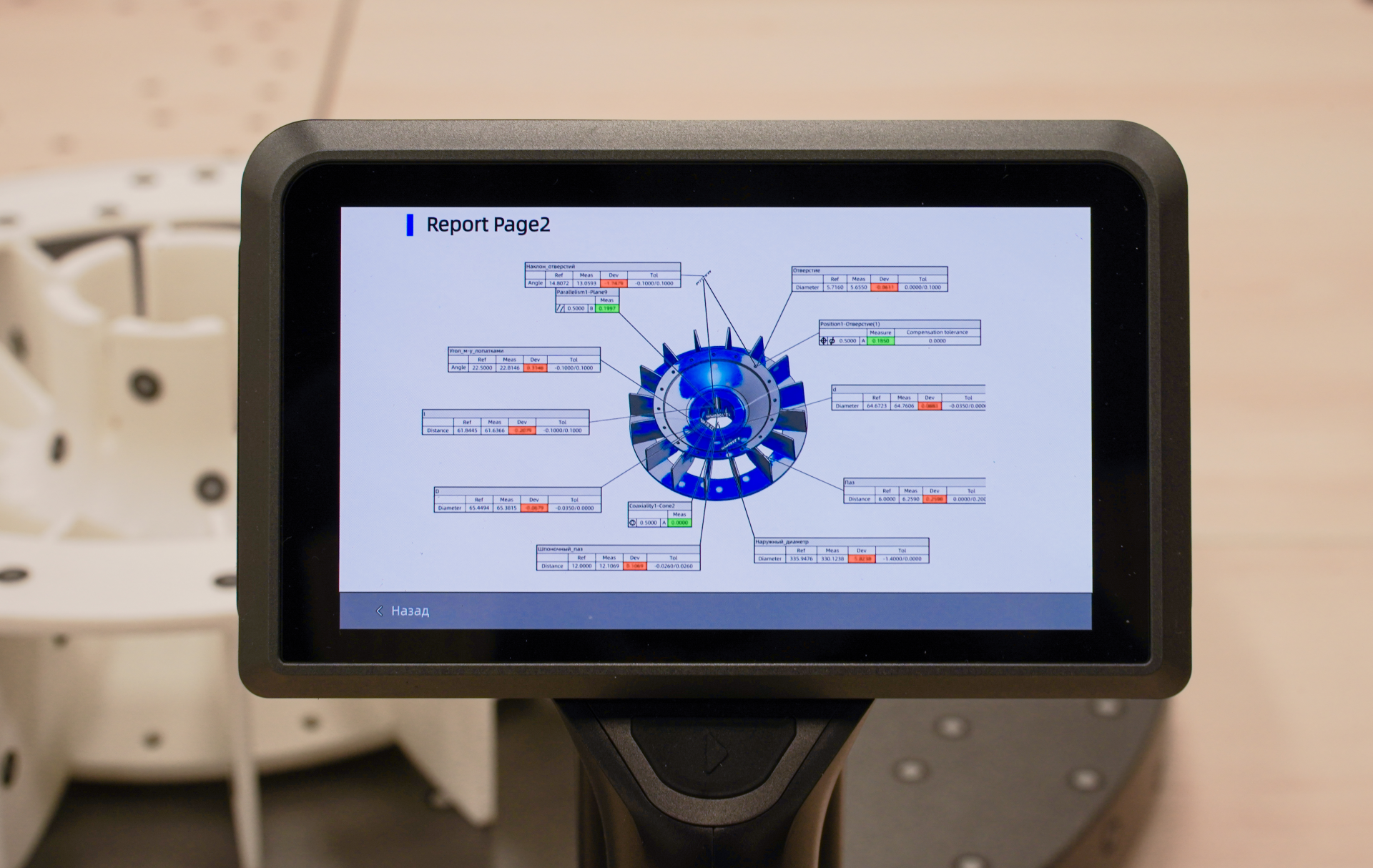

EasyScan Omni позволяет объединить получение 3D-данных и последующий контроль геометрии в единый рабочий процесс. После сканирования специалист может оценить полученную модель, определить отклонения от заданных параметров и использовать результаты для документирования проведённой проверки. Такой подход особенно удобен при регулярном контроле деталей, когда важно быстро перейти от цифровой копии объекта к объективной оценке его геометрии.

Основные возможности контроля:

• Сравнение с эталоном — выявление отклонений геометрии относительно номинальных данных.
• Анализ размеров — проверка ключевых геометрических параметров детали.
• Визуализация отклонений — наглядное представление результатов контроля для быстрого выявления проблемных зон.
• Документирование результатов — сохранение результатов измерений для последующего анализа и подтверждения качества.
• Повторяемый контроль — использование единого подхода при проверке серийных изделий и отдельных деталей.

В результате EasyScan Omni помогает сократить путь от получения 3D-данных до оценки соответствия детали заданным требованиям, делая процедуру контроля более последовательной и удобной для производства.

Точность и производительность

ScanLine EasyScan Omni сочетает высокую метрологическую точность и производительную обработку данных, позволяя быстро получать результаты контроля без компромиссов в качестве измерений. Точность достигает 0,014 + 0,023 мм/м в лазерном режиме и 0,014 + 0,010 мм/м при использовании видеофотограмметрии, что обеспечивает стабильные и воспроизводимые результаты при повторных измерениях.

Высокопроизводительная вычислительная система обеспечивает быструю обработку 3D-данных непосредственно в процессе работы, сокращая время между сканированием объекта и получением результатов контроля.

• Высокая точность — точные и воспроизводимые измерения для профессионального контроля геометрии.
• Быстрая обработка — оперативное преобразование полученных данных в результаты измерений.
• Стабильность результатов — сохранение качества измерений при повторных проверках.
• Производительность — сокращение времени выполнения контрольных операций.

Видео­фотограмметрия VPG

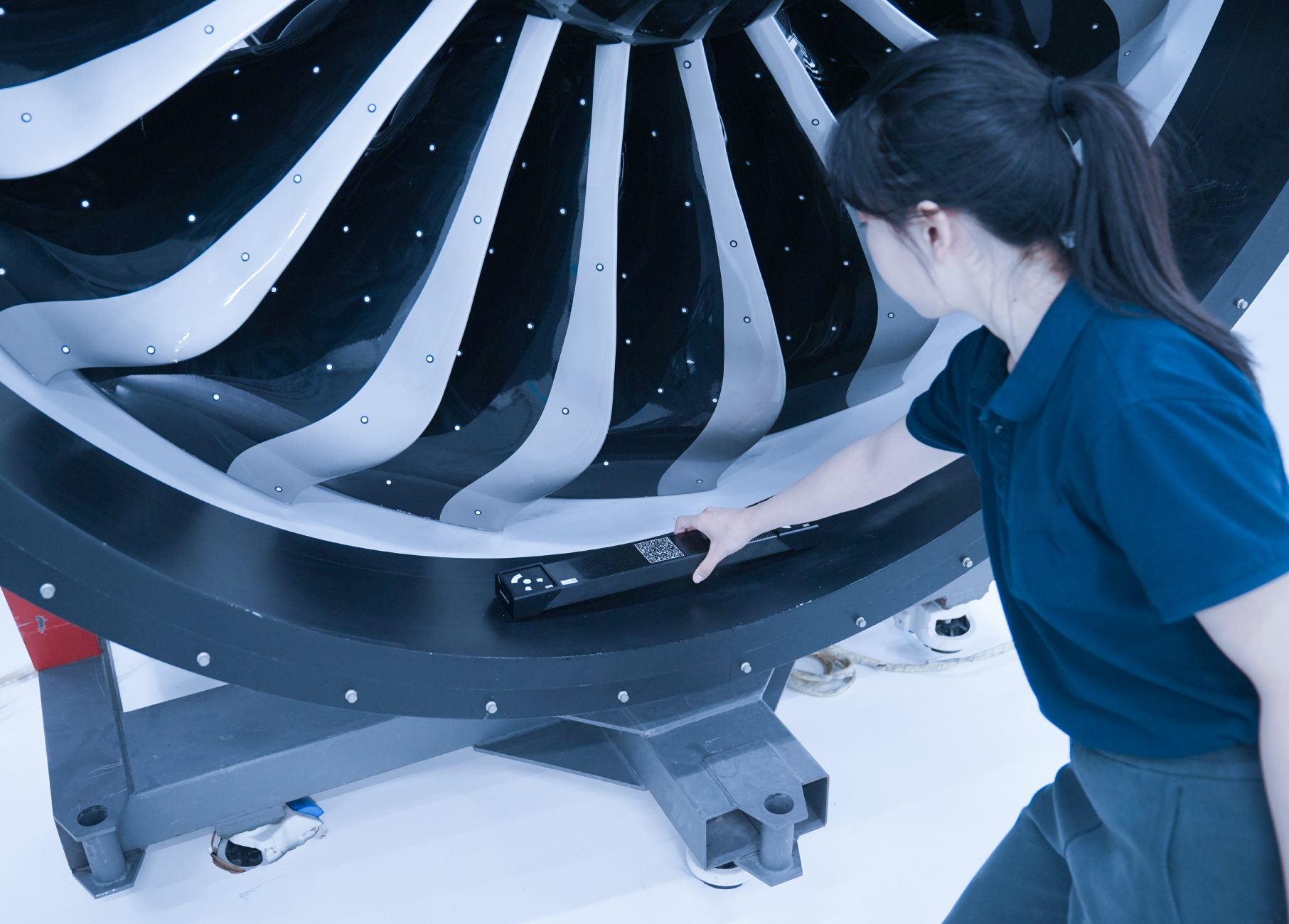

EasyScan Omni оснащён технологией видеофотограмметрии VPG, которая повышает точность измерений при работе с крупногабаритными объектами. В отличие от классической фотограмметрии, технология позволяет выполнять измерения без использования кодированных маркеров, упрощая подготовку объекта к сканированию.

VPG сочетает фотограмметрический анализ видеоданных с использованием калиброванного стержня, обеспечивая контроль пространственной геометрии непосредственно в процессе работы. Это помогает сохранять высокую объёмную точность и стабильность результатов при сканировании объектов большого размера.

• Без кодированных маркеров — сокращает время подготовки объекта к измерениям.
• Высокая объёмная точность — до 0,014 + 0,010 мм/м при использовании VPG.
• Работа с крупными объектами — технология повышает точность масштабирования при контроле деталей и конструкций большого размера.
• Быстрая подготовка — меньше вспомогательных операций перед началом сканирования.
• Стабильные результаты — фотограмметрические данные помогают обеспечить точность и воспроизводимость измерений.

Беспроводная работа

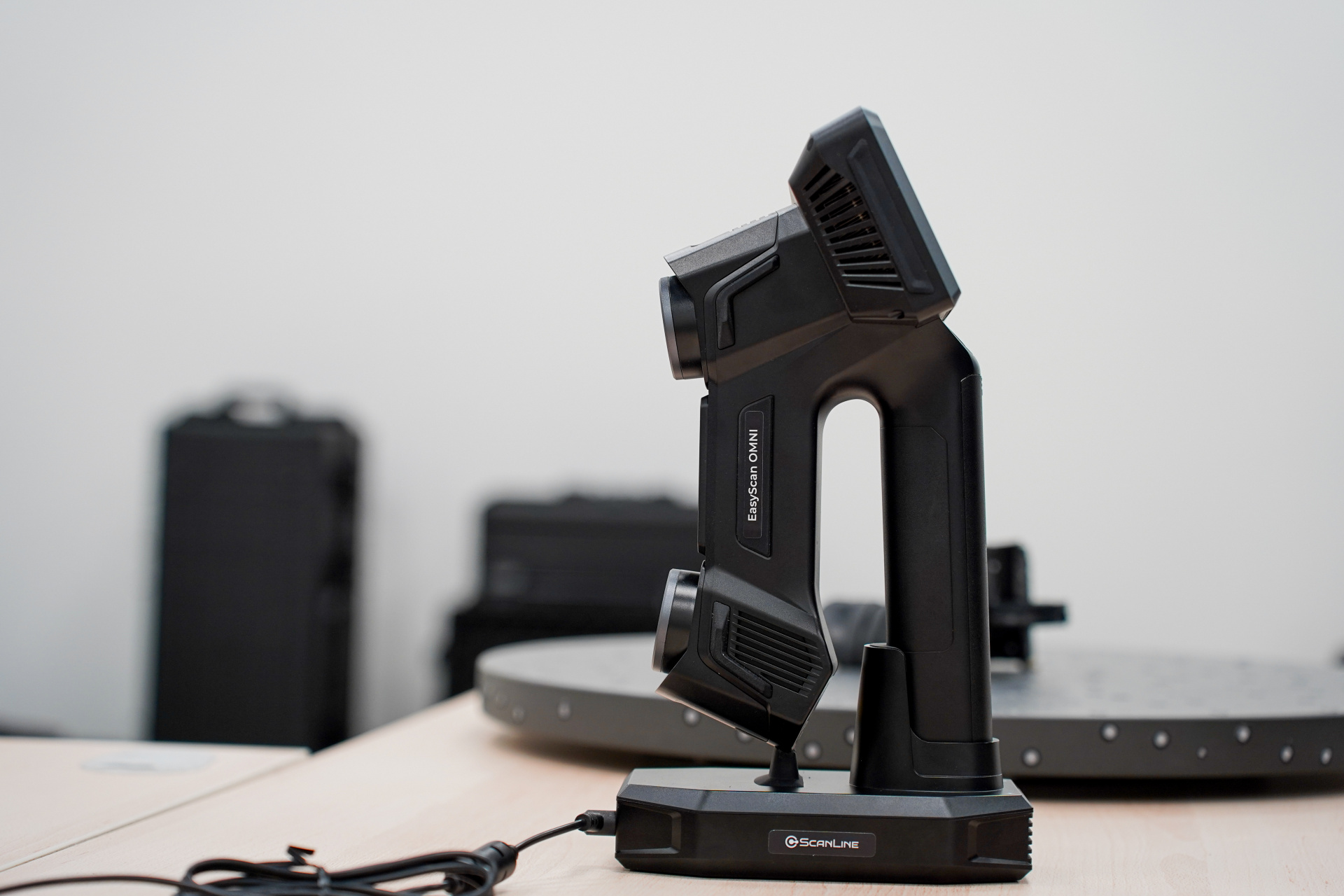

Питание и беспроводное подключение через док-станцию

Док-станция EasyScan Omni объединяет функции питания сканера и организации беспроводного соединения с рабочей системой. Такое решение позволяет одновременно обеспечивать зарядку устройства и автоматическую настройку сетевого взаимодействия, сокращая количество ручных операций при подготовке к работе.

Высокоскоростная система зарядки позволяет оперативно восполнять заряд аккумулятора и поддерживать сканер в состоянии готовности к измерениям. Благодаря этому рабочий процесс не зависит от длительного подключения к источнику питания и может продолжаться без существенных простоев.

Отдельное преимущество — автоматическая настройка беспроводного соединения. При первом размещении EasyScan Omni в док-станции система выполняет сопряжение и сохраняет параметры подключения. При последующем использовании соединение устанавливается автоматически, без необходимости повторно настраивать сеть вручную.

Режимы сканирования

EasyScan Omni поддерживает несколько специализированных режимов сканирования, каждый из которых оптимизирован под определённый тип измерительных задач. Комбинация лазерных и инфракрасных технологий позволяет выбирать оптимальный баланс между скоростью захвата данных, детализацией и удобством работы со сложной геометрией.

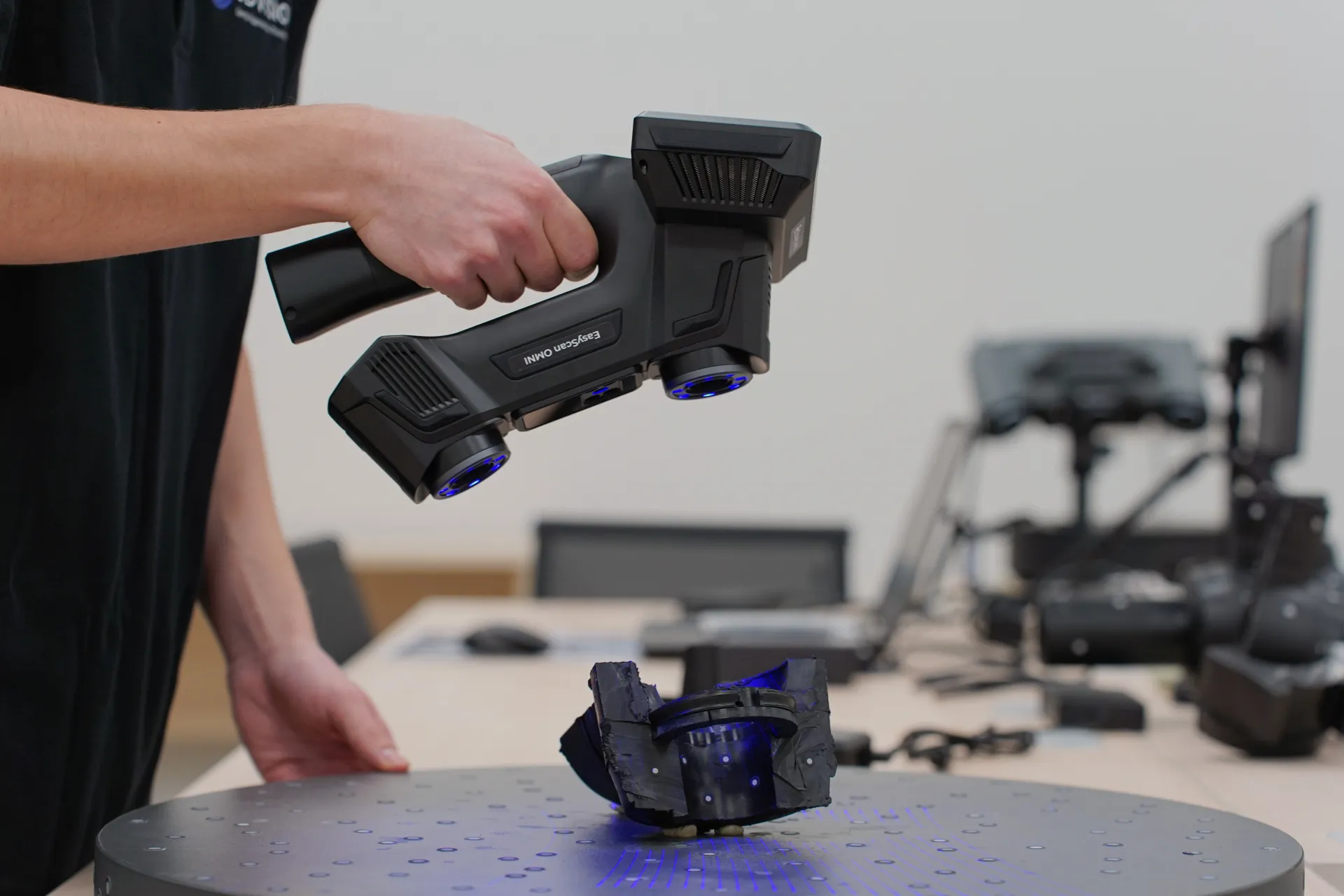

Высокоскоростное сканирование использует 93 лазерные линии для быстрого захвата геометрии объекта. Режим предназначен для оперативного получения 3D-данных, предварительных измерений и формирования общей цифровой модели крупногабаритных деталей и конструкций.

Точное сканирование работает с 25 параллельными лазерными линиями, обеспечивая повышенную детализацию поверхности. Такой режим подходит для задач, в которых важны точная передача геометрии, мелких элементов и особенностей поверхности.

Сканирование глубоких и труднодоступных участков выполняется с использованием одной лазерной линии. Узкая область проекции позволяет получать данные с внутренних поверхностей, глубоких отверстий, пазов, карманов и других элементов сложной геометрии, недоступных для многолинейных режимов.

Инфракрасное сканирование предназначено для оперативного захвата геометрии без использования маркеров. Это сокращает время подготовки объекта и упрощает работу с поверхностями, позволяя быстрее получать цифровые данные без дополнительного нанесения реперных точек.

Таким образом, EasyScan Omni сочетает несколько режимов захвата данных в одном устройстве, обеспечивая адаптацию процесса 3D-сканирования под различные требования — от быстрого получения общей геометрии до детального измерения сложных и труднодоступных элементов.

ИИ-режим распознавания элементов

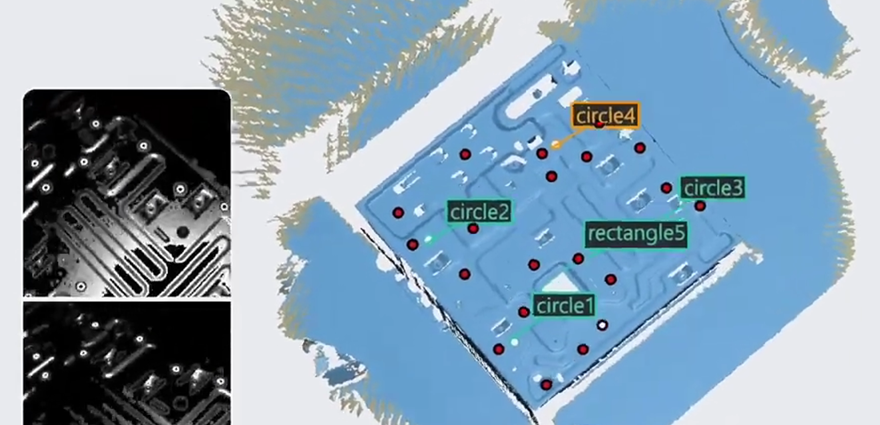

EasyScan Omni оснащён режимом интеллектуального распознавания элементов, предназначенным для автоматического распознавания отверстий и других контролируемых элементов непосредственно в процессе сканирования. Технология ориентирована прежде всего на контроль отверстий в листовых и штампованных деталях, включая круглые, продолговатые и прямоугольные отверстия. В процессе сканирования алгоритмы ИИ анализируют получаемые 3D-данные и автоматически идентифицируют геометрические элементы, отображая распознанные объекты непосредственно в 3D-сцене.

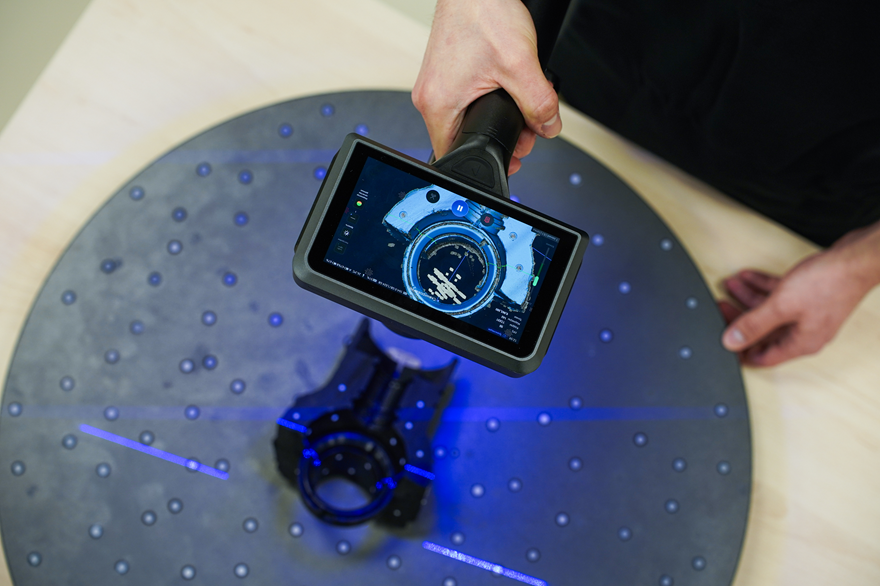

EasyScan Omni предназначен для применения в различных отраслях, где требуется оперативное получение точных 3D-данных непосредственно на производственном объекте. В автомобильной промышленности сканер эффективно работает с различными типами поверхностей, включая тёмные и высокоотражающие, а инфракрасный режим позволяет выполнять сканирование без маркеров. В строительной и тяжёлой технике устройство подходит для измерения крупногабаритных и сложных конструктивных элементов непосредственно на рабочей площадке, обеспечивая высокую точность при мобильном использовании. Для энергетики и тяжёлой промышленности беспроводная конструкция, аккумуляторное питание и встроенный 5,5-дюймовый сенсорный экран обеспечивают автономную работу и свободное перемещение между рабочими зонами без привязки к кабелям и ноутбуку. В машиностроении EasyScan Omni позволяет выполнять высокоточное сканирование деталей и узлов для задач контроля геометрии, контроля качества и обратного проектирования. Благодаря сочетанию мобильности, автономности и различных режимов сканирования устройство может использоваться как универсальный инструмент для измерительных задач непосредственно в условиях производства.
