3D сканер ScanLine EasyScan Libre

ScanLine EasyScan Libre - профессиональный ручной 3D-сканер нового поколения, объединяющий лазерную и инфракрасную технологии, встроенную вычислительную систему NVIDIA, сенсорный OLED-дисплей, аккумуляторное питание и полноцветную камеру. Главная особенность модели — возможность выполнять полный цикл работы непосредственно на сканере: захватывать геометрию, просматривать результат, обрабатывать данные и формировать готовую 3D-модель без обязательного подключения к ноутбуку или стационарному компьютеру. Благодаря беспроводной конструкции EasyScan Libre особенно удобен для сканирования крупногабаритных объектов, деталей непосредственно на производстве, автомобилей, элементов оборудования, архитектурных объектов и объектов культурного наследия.

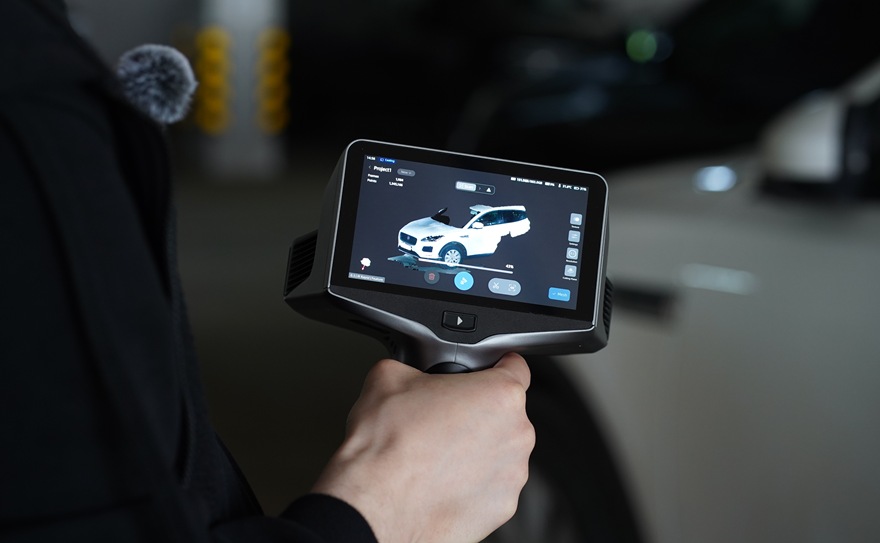

Полностью автономная работа без компьютера

EasyScan Libre рассчитан на мобильное 3D-сканирование в условиях, где использование компьютера неудобно или невозможно. В корпус встроены 5,5-дюймовый сенсорный OLED-дисплей, вычислительная платформа NVIDIA Jetson Orin NX 16GB и SSD-накопитель ёмкостью 1 ТБ. Пользователь может непосредственно на экране выбрать режим сканирования, контролировать захват данных, просматривать полученную геометрию и выполнять основные операции обработки. Такой подход избавляет от необходимости постоянно перемещать вместе со сканером ноутбук и соединять оборудование кабелем.

За обработку данных отвечает 8-ядерный процессор NVIDIA Jetson Orin NX на архитектуре Arm Cortex-A78AE и графический процессор Ampere с 1024 ядрами CUDA. Вычислительная мощность системы достигает 100 TOPS, что позволяет обрабатывать плотные массивы 3D-данных непосредственно во время работы. Встроенный SSD на 1 ТБ обеспечивает значительный запас пространства для сохранения результатов сканирования и крупных проектов.

Три режима сканирования для разных объектов

ScanLine EasyScan Libre использует три технологии захвата данных — быстрый инфракрасный режим, адаптивный инфракрасный режим и HD-сканирование синим лазером. Переключение между ними позволяет адаптировать сканер к размеру объекта, требуемой детализации и особенностям поверхности. Производитель рекомендует инфракрасные режимы преимущественно для объектов крупнее 1×1×1 м, тогда как Laser HD оптимален для более компактных деталей, требующих высокой детализации.

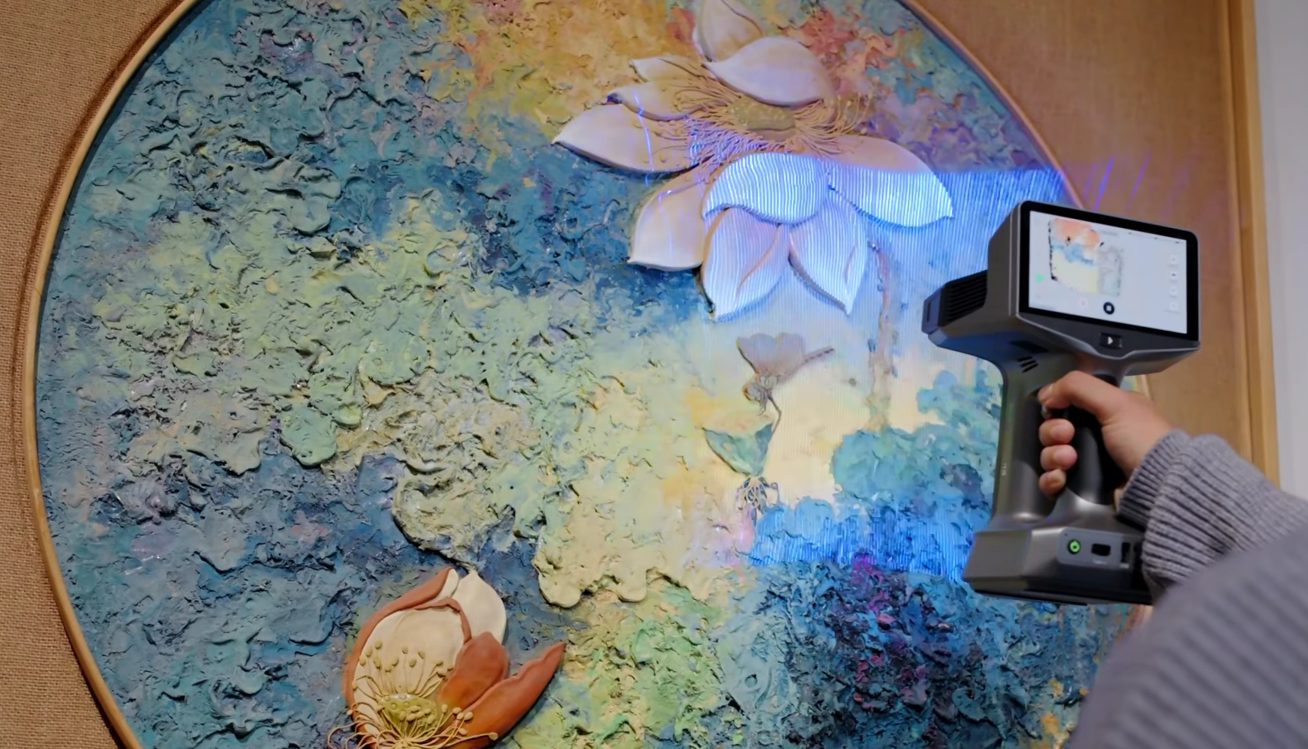

Laser HD — высокая детализация и сканирование без маркеров

Режим Laser HD использует 101 параллельную синюю лазерную линию и предназначен для получения высокодетализированной геометрии. Максимальная скорость достигает 4 500 000 точек в секунду, а расстояние между точками составляет 0,05–3,0 мм. Минимальное заявленное разрешение до 0,05 мм позволяет получать большое количество мелких геометрических элементов и использовать сканер для задач обратного проектирования, контроля формы и цифрового архивирования.

В Laser HD поддерживается выравнивание по геометрическим особенностям и текстуре, поэтому во многих случаях сканирование можно выполнять без нанесения маркеров. Одновременно режим способен захватывать цветовую информацию, что позволяет получать не только геометрическую модель, но и её реалистичную текстуру

Возможность переключения между тремя универсальными режимами сканирования EasyScan Libre позволяет охватить объекты различных размеров, начиная от 0,1 м и заканчивая 10 м. Инфракрасный и лазерный режимы помогают сканеру адаптироваться к разнообразным поверхностям, будь то помещение или открытое пространство под прямыми лучами солнца.

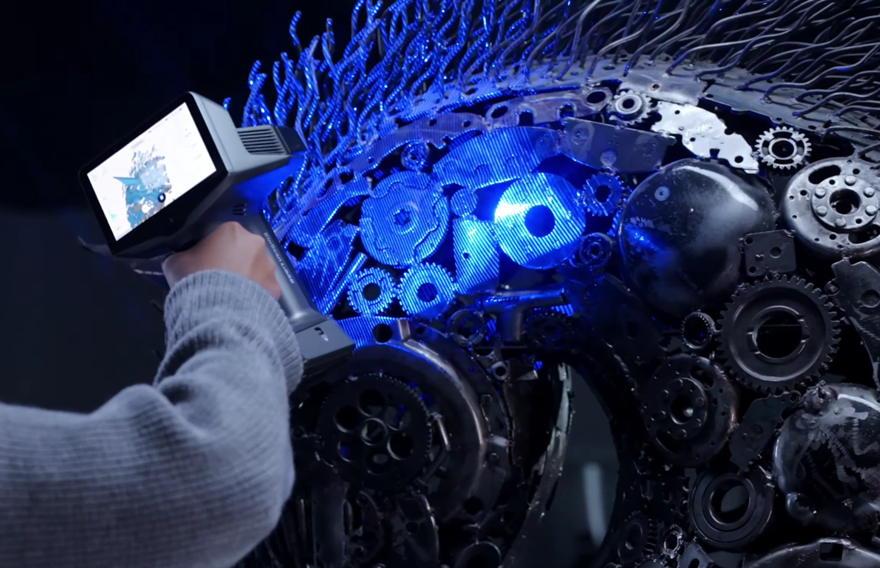

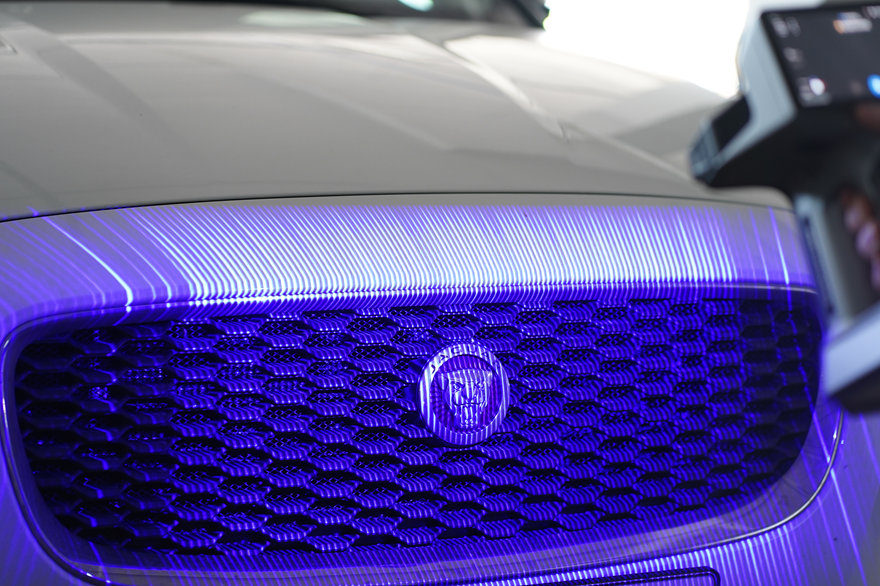

Лазерный режим HD использует 101 параллельную синюю лазерную линию для быстрого получения плотных и детализированных 3D-данных. Технология позволяет точно передавать мелкие элементы геометрии и особенности поверхности, при этом поддерживает выравнивание по текстуре и может работать без нанесения маркеров.

• 101 синяя лазерная линия для плотного захвата данных;
• Разрешение до 0,05 мм для детализированного воспроизведения геометрии;
• Выравнивание по текстуре для работы без маркеров;
• Скорость до 4 500 000 точек/с для эффективного сканирования;
• Рабочая дистанция 200–500 мм, обеспечивающая удобную работу с объектами.

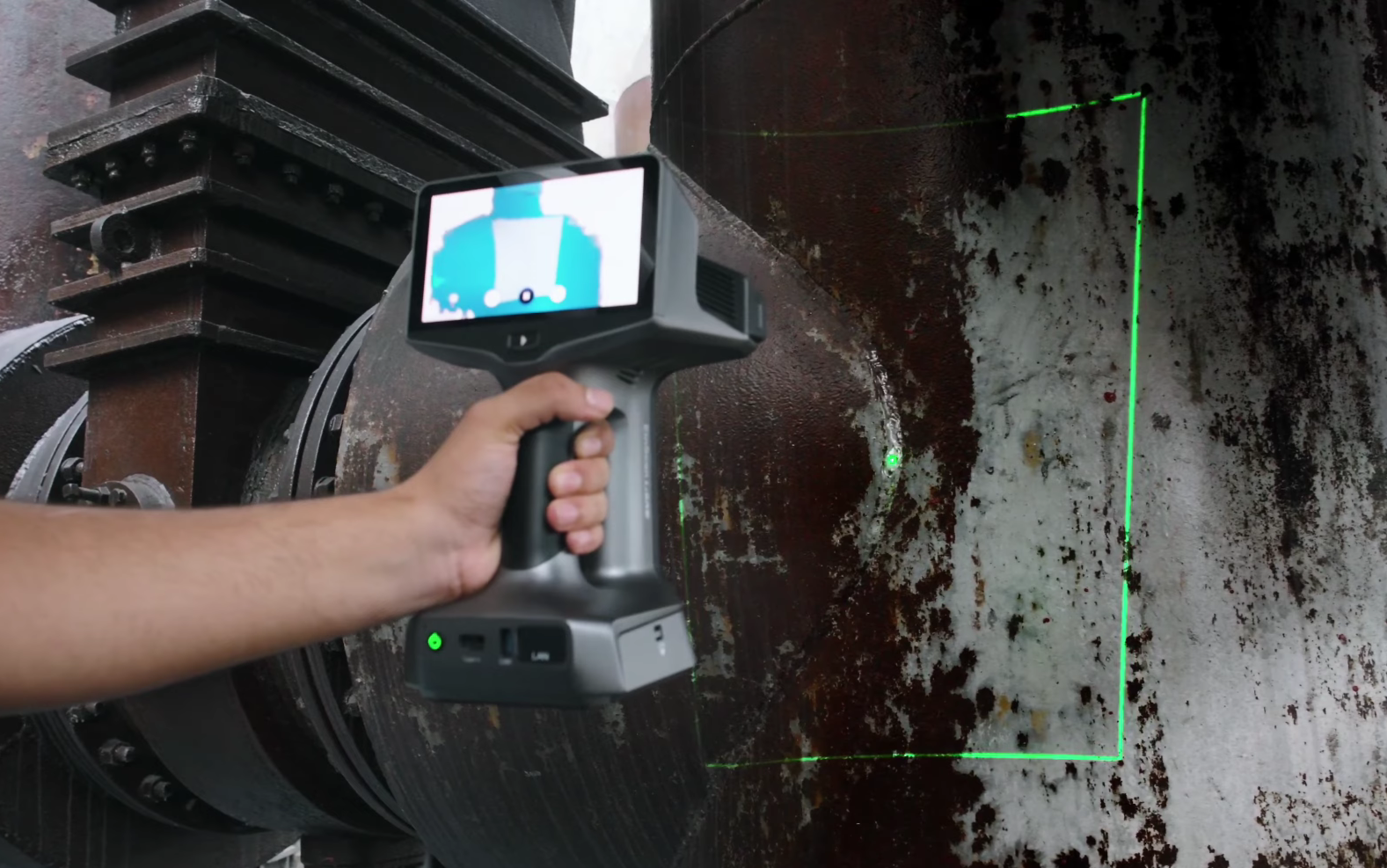

Инфракрасный режим - быстрое сканирование крупных объектов

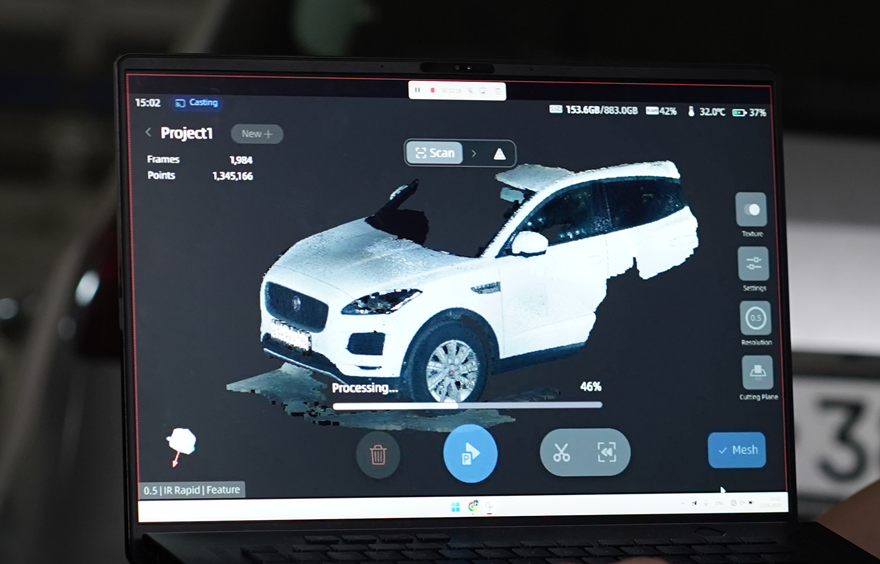

Режим использует инфракрасный VCSEL-источник и рассчитан на эффективный захват больших поверхностей. Скорость достигает 2,700,000 точек/с, рабочее расстояние составляет 500–1500 мм, а поле зрения — до 983×979 мм. Большое поле зрения позволяет быстро накапливать данные с крупных деталей, кузовов автомобилей, оборудования и других объектов значительного размера.

Инфракрасный свет менее чувствителен к окружающему освещению, поэтому IR Rapid подходит для работы вне помещений, в том числе при ярком солнечном свете. Режим поддерживает выравнивание по геометрии, текстуре, маркерам и глобальным маркерам, а также гибридное выравнивание.

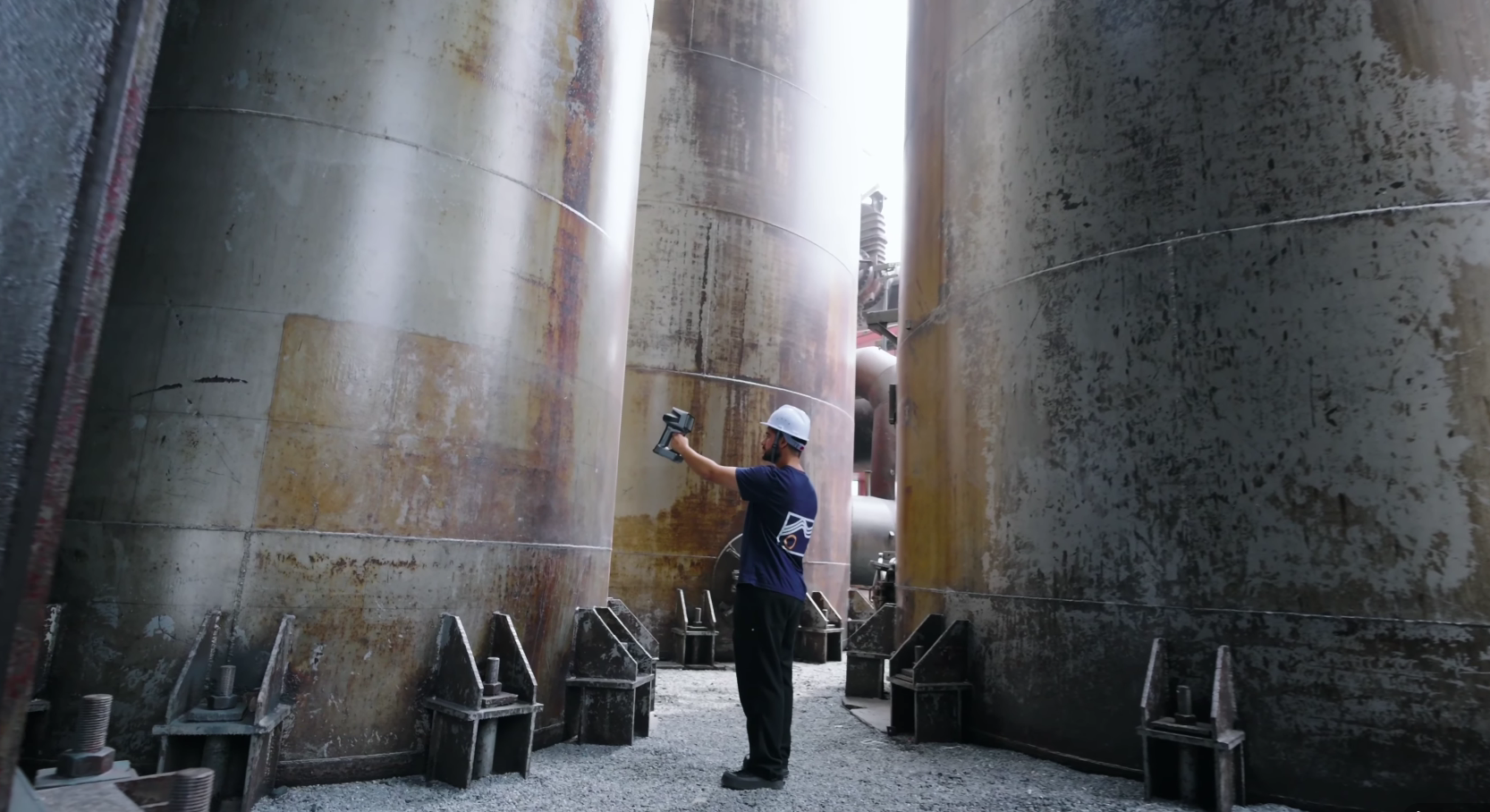

Быстрый ИК-режим предназначен для эффективного сканирования крупногабаритных объектов и больших поверхностей на значительном расстоянии. Инфракрасная подсветка позволяет выполнять захват данных без нанесения маркеров, при этом невидимый для глаза источник света обеспечивает комфортную и безопасную работу. Благодаря повышенной устойчивости к внешнему освещению режим подходит не только для помещений, но и для сканирования на открытом воздухе.

• Рабочая дистанция до 1,5 м для удобного сканирования крупных объектов;
• Поле зрения (FOV) 983 × 979 мм для быстрого захвата больших участков поверхности;
• Рабочий диапазон 500–1500 мм, позволяющий сканировать с различного расстояния;
• Невидимая инфракрасная подсветка, комфортная для глаз и подходящая для работы вне помещений;
• Полноцветное сканирование без маркеров с сохранением цветовой информации об объекте.

Адаптивный режим

Адаптивный ИК-режим обеспечивает стабильное и точное получение 3D-данных даже при работе со сложными поверхностями. Он особенно эффективен при сканировании чёрных, тёмных и отражающих объектов, где традиционные методы могут испытывать трудности. Инфракрасная лазерная подсветка адаптируется к особенностям поверхности, улучшая захват данных и позволяя получать более детализированную и точную модель.

• 38 линий ИК-лазера для плотного захвата геометрии;
• Объёмная точность ±(0,03 + 0,05 мм/м);
• Эффективное сканирование поверхностей с различной отражательной способностью;
• Улучшенное проникновение лазерного излучения в структуру поверхности для получения более высокого разрешения и точности.

Сканирование без маркеров

Одно из важных преимуществ ScanLine EasyScan Libre — возможность выполнять сканирование без обязательного нанесения маркеров. В режимах IR Rapid и Laser HD доступны выравнивание по геометрии и текстуре, благодаря чему сканер способен самостоятельно отслеживать положение объекта по его особенностям. Это особенно удобно при работе с крупными деталями и объектами, на которых нанесение большого количества маркеров занимает много времени. При необходимости повышения стабильности и точности можно использовать маркеры или глобальные маркеры.

Полноцветное 3D-сканирование

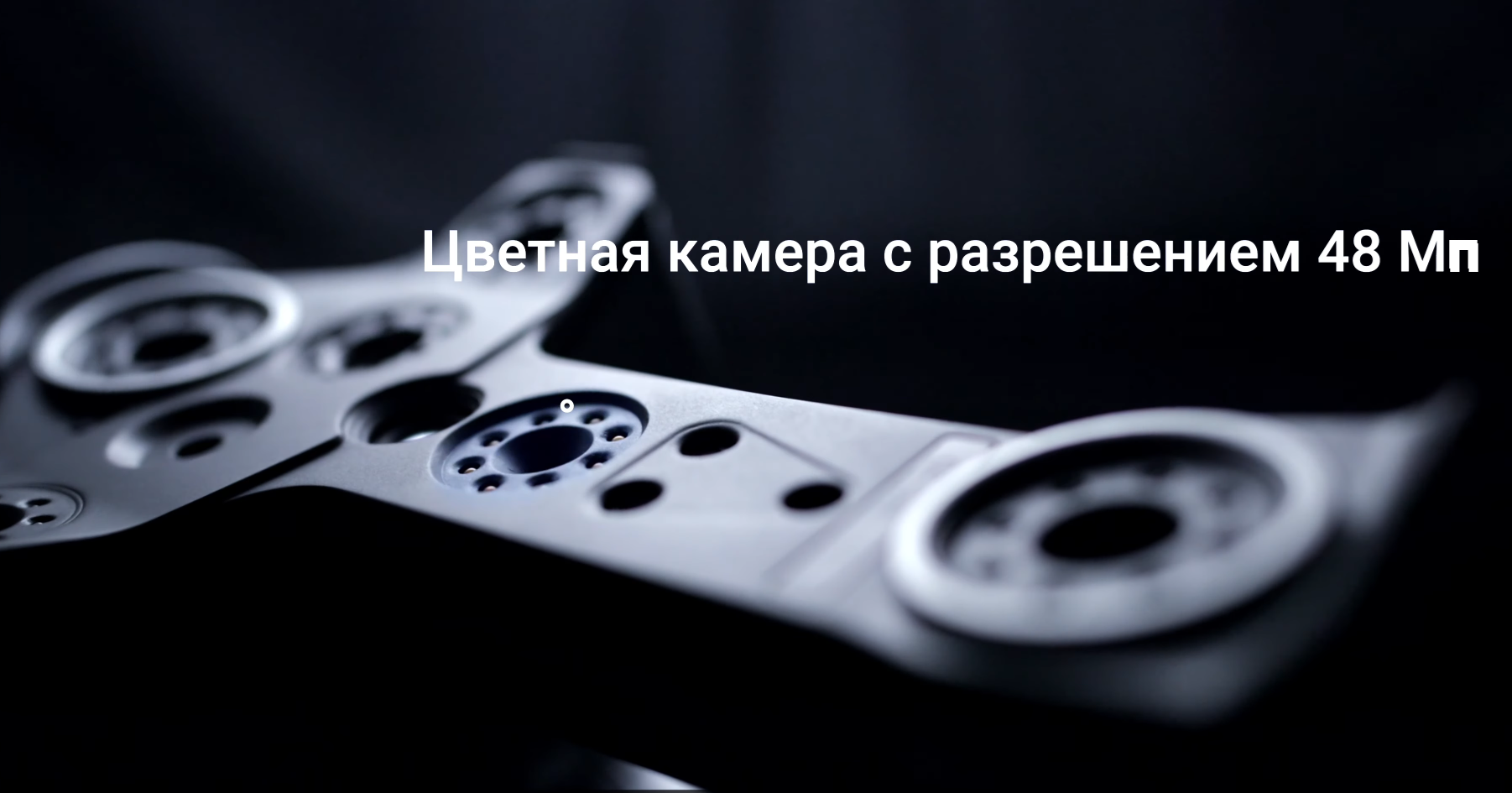

EasyScan Libre оснащён 48-мегапиксельной цветной камерой для формирования полноцветной 3D-модели с реалистичной текстурой. Это расширяет сферу применения сканера за пределы чисто метрологических задач и делает его подходящим для цифрового архивирования, визуализации, CGI, культурного наследия, криминалистики, архитектуры и других проектов, где важно сохранить не только форму, но и внешний вид объекта.

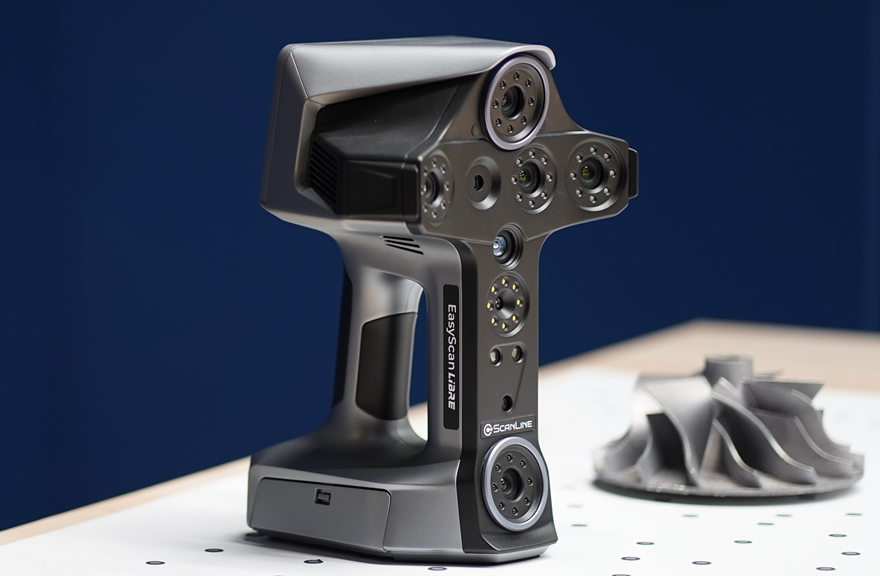

Для получения 3D-геометрии сканер использует пять 3D-камер с разрешением 5 Мп, дополненных 48-Мп камерой для цветной текстуры. Такая конфигурация обеспечивает работу нескольких оптических систем в одном корпусе и позволяет выбирать оптимальный способ захвата в зависимости от объекта и условий съёмки.

Работа на улице при любом освещении

Комбинация инфракрасной и лазерной технологий делает EasyScan Libre позволяет работать со сканером при уличном освещении. IR-режимы можно использовать непосредственно при ярком солнечном свете. Это особенно важно при сканировании автомобилей, строительных объектов, элементов инфраструктуры, памятников и других крупных объектов. Для чёрных и отражающих поверхностей рекомендуется использовать IR Adaptive или Laser HD, тогда как IR Rapid ориентирован преимущественно на обычные поверхности и крупные объекты.

Высокая скорость получения данных

Максимальная скорость сканирования ScanLine EasyScan Libre достигает 4,5 млн точек/с в режиме Laser HD. В IR Rapid производительность составляет до 2,7 млн точек/с, а в IR Adaptive — до 1,9 млн точек/с. Высокая скорость захвата сокращает время обследования больших поверхностей и позволяет быстро получать плотное облако точек для последующей обработки.

Разрешение и точность

В зависимости от выбранного режима расстояние между точками составляет от 0,05 до 3,0 мм в Laser HD и от 0,5 до 10 мм в инфракрасных режимах. Максимальная заявленная объёмная точность составляет 0,03 + 0,05 мм/м. Для задач, где приоритетом является высокая точность, рекомендуется использовать выравнивание по маркерам или глобальным маркерам.

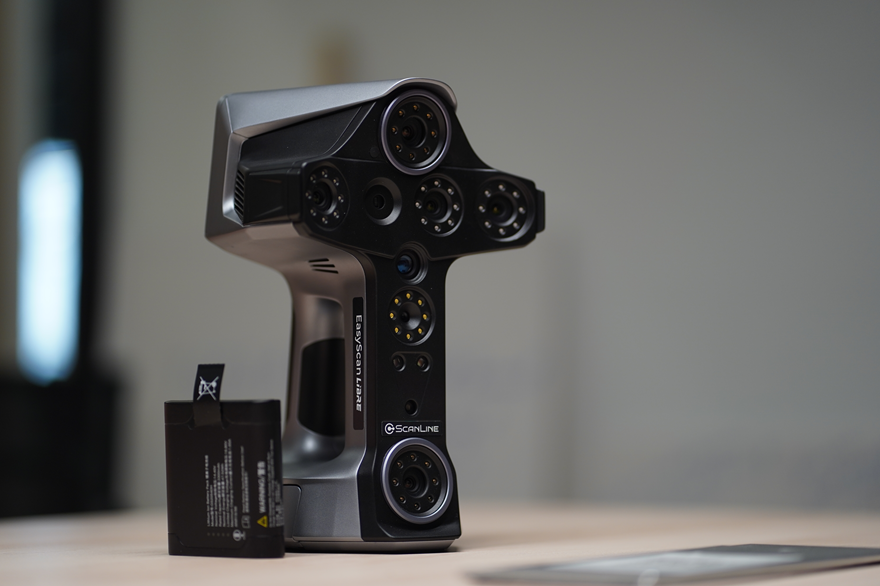

Беспроводная конструкция и сменные аккумуляторы

EasyScan Libre работает без постоянного подключения к компьютеру и оснащён сменными аккумуляторами. В комплекте предусмотрена система из двух аккумуляторных батарей, каждая из которых обеспечивает до 3 часов сканирования. При необходимости аккумулятор можно заменить во время рабочего процесса, предварительно подключив внешний источник питания через USB-C. Сканер также поддерживает питание от внешнего USB-C Power Bank с поддержкой PD 3.0 и мощностью 100 Вт, что позволяет существенно увеличить продолжительность автономной работы. Это особенно удобно при выездных измерениях, когда нет доступа к электросети.

Интерфейсы и подключение

Для передачи данных и интеграции в рабочую инфраструктуру EasyScan Libre оснащён Wi-Fi 6, USB-C, USB 3.0 и Gigabit Ethernet интерфейсами. Беспроводное подключение позволяет работать без кабеля во время сканирования, а проводные интерфейсы используются для передачи данных, подключения периферийных устройств и взаимодействия с компьютером.

Эргономика и мобильность

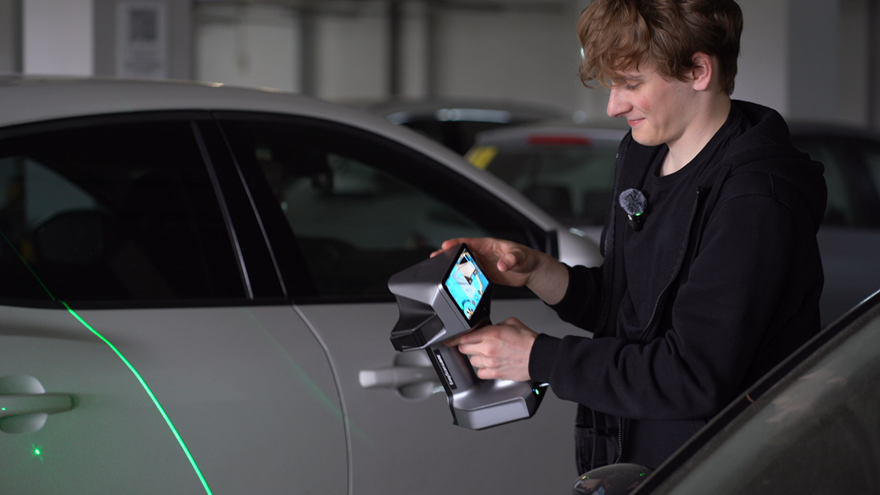

При массе около 1,8 кг с аккумулятором и габаритах 162 × 182 × 266 мм EasyScan Libre остаётся достаточно мобильным для ручного сканирования. Встроенный дисплей позволяет контролировать процесс непосредственно в руках, а отсутствие обязательного подключения к ноутбуку значительно упрощает перемещение вокруг объекта.

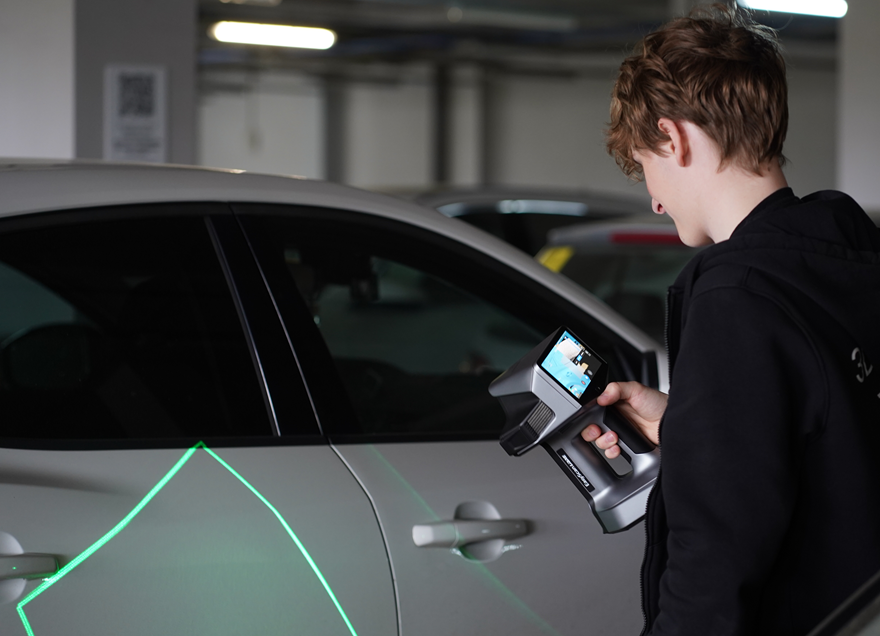

Такая конструкция особенно полезна при сканировании крупногабаритных объектов, автомобилей, промышленного оборудования и объектов. Пользователь может свободно перемещаться вокруг объекта, не ограничиваясь длиной кабеля между сканером и компьютером.

Основные области применения EasyScan Libre охватывают широкий спектр профессиональных задач, связанных с цифровизацией, измерением и анализом объектов. Сканер подходит для обратного проектирования, позволяя создавать цифровые копии существующих деталей и использовать полученные данные для последующего моделирования и разработки. В задачах контроля геометрии он применяется для анализа формы и размеров изделий с их сопоставлением с CAD-моделями или эталонными данными. В автомобильной промышленности EasyScan Libre можно использовать для сканирования кузовных элементов, деталей, компонентов салона, оборудования и крупногабаритных объектов. В производстве и ремонте устройство помогает оцифровывать детали и компоненты, для которых отсутствуют актуальные конструкторские модели, а в архитектуре и строительстве — быстро получать цифровые данные о крупных объектах и отдельных элементах конструкций. Сканирование также подходит для цифрового архивирования, позволяя сохранять форму и внешний вид физических объектов, а в сфере культурного наследия и археологии — бесконтактно создавать цифровые копии артефактов, памятников и исторических объектов. Благодаря возможности захвата цвета и текстуры сканер может использоваться в CGI, компьютерной графике и визуализации для создания реалистичных полноцветных 3D-моделей. Кроме того, технология востребована в криминалистике для цифровой фиксации объектов и поверхностей, а также при техническом обслуживании и ремонте, когда требуется оперативно получить актуальную геометрию детали непосредственно на месте эксплуатации.

Внесен в Государственный реестр средств измерений РФ

3D-сканер ScanLine EasyScan Libre относится к утвержденному типу средств измерений, внесенному в Государственный реестр средств измерений Российской Федерации (ГРСИ). Это подтверждает, что оборудование прошло необходимые метрологические испытания, а его точностные характеристики официально подтверждены в установленном законодательством порядке.
