3D сканер ScanLine EasyScan Rigil

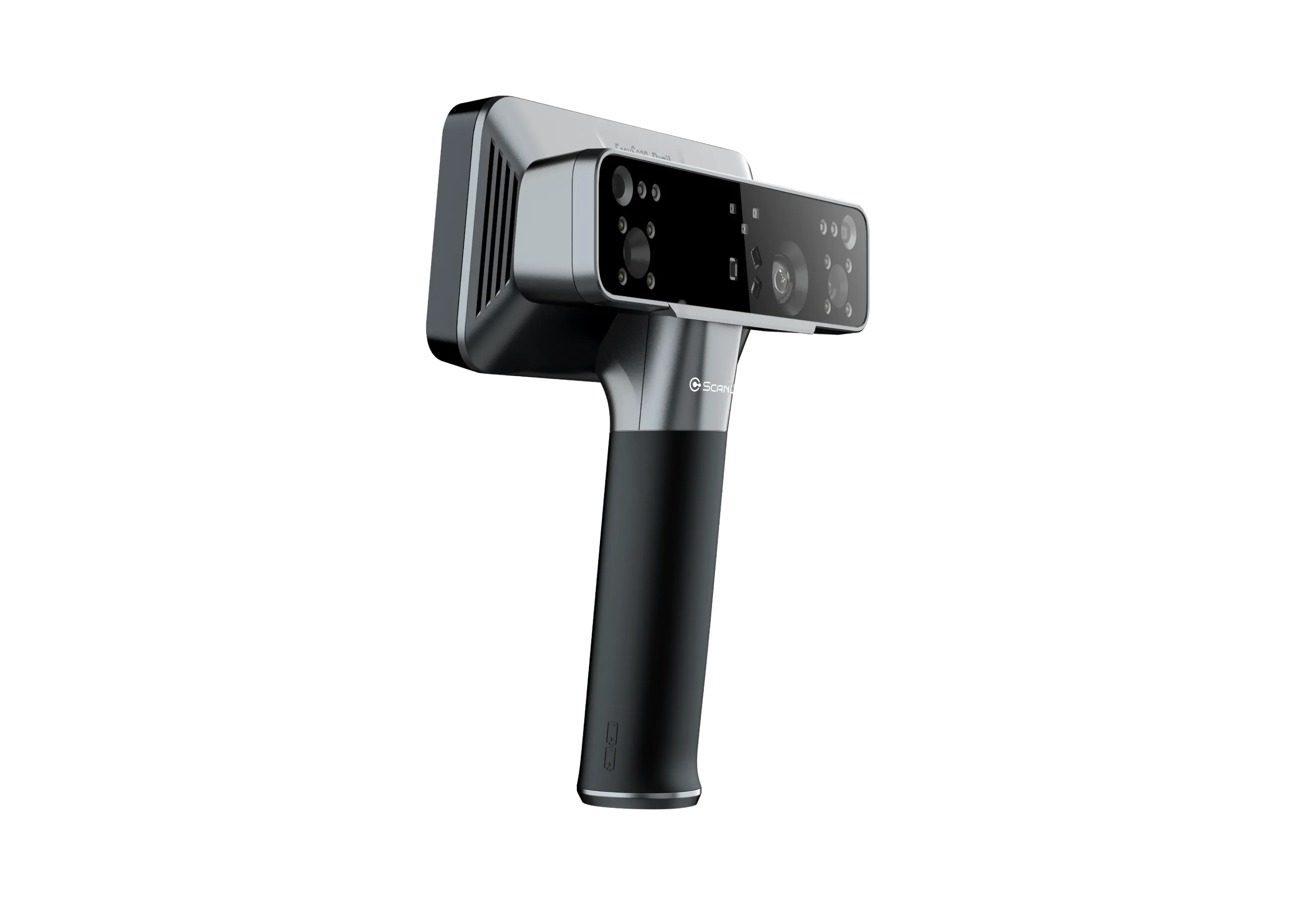

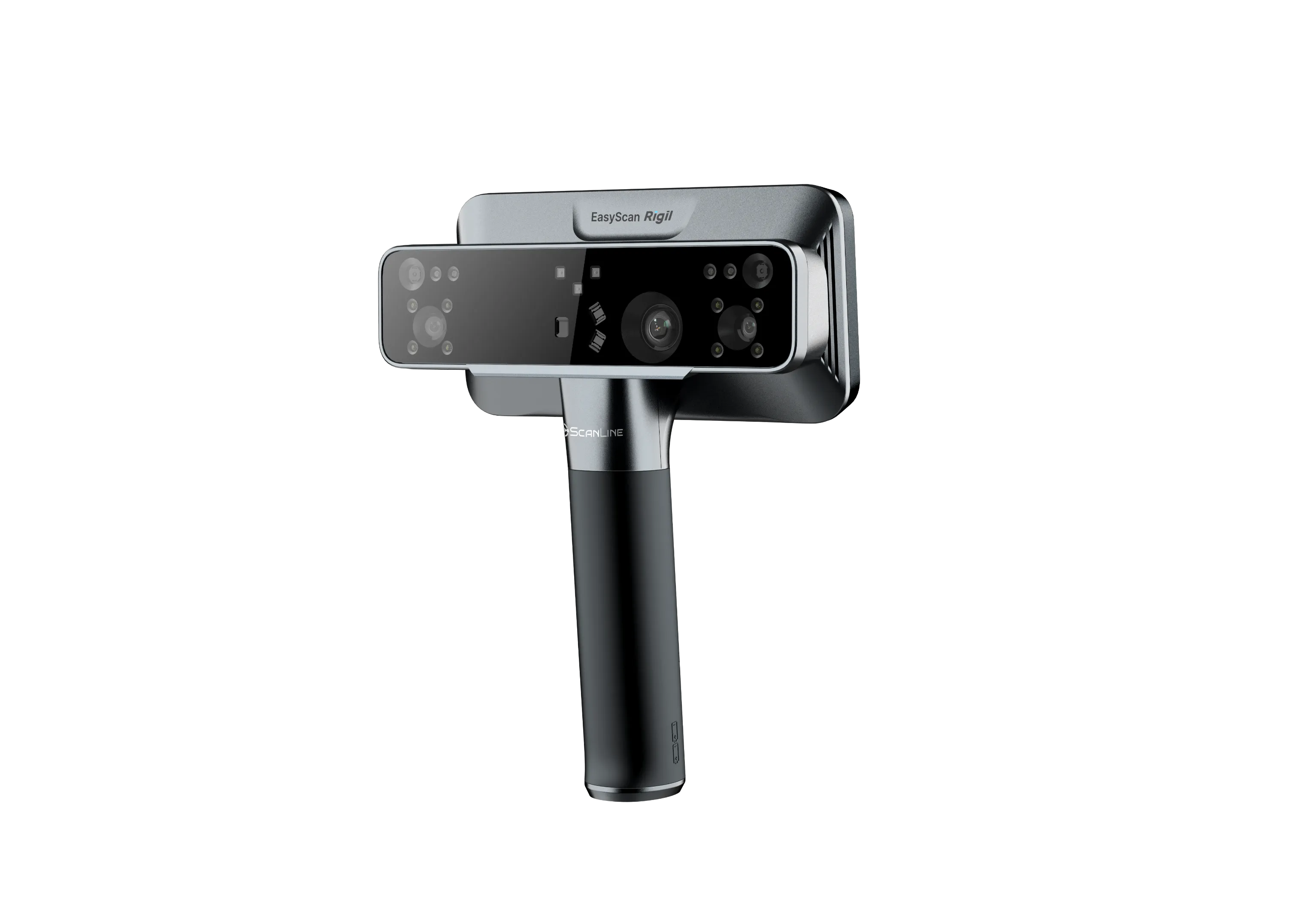

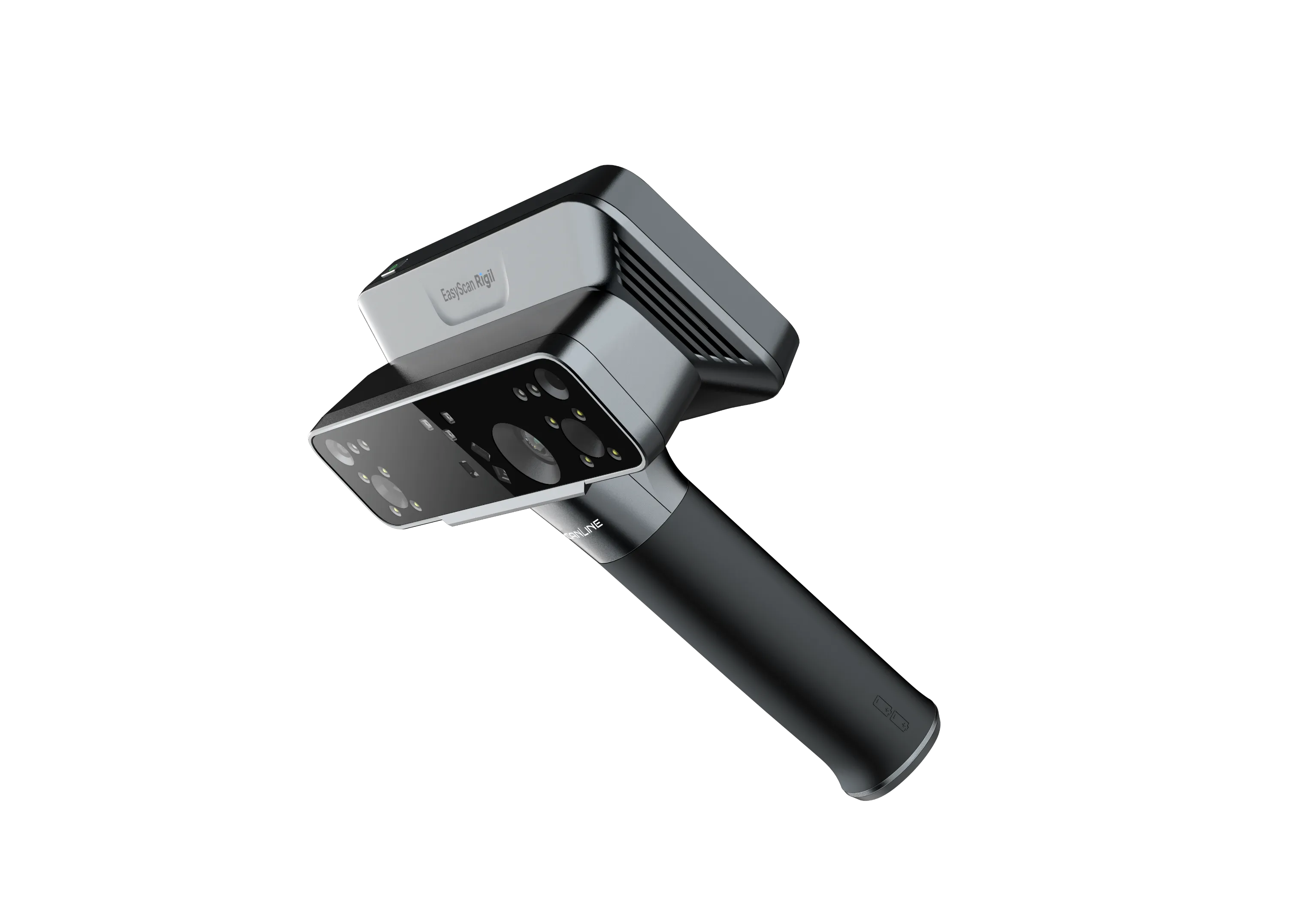

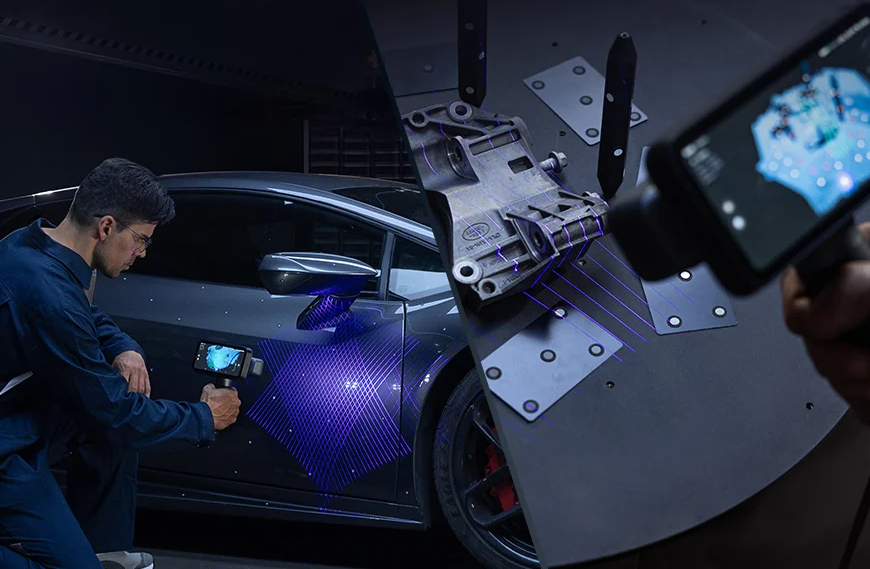

ScanLine EasyScan Rigil — портативный 3D-сканер со встроенными вычислительными функциями, беспроводной связью и гибридной технологией подсветки. Он предоставляет полностью интегрированный беспроводной процесс 3D-сканирования с тремя режимами работы, устраняя традиционный компромисс между мощностью вычислений и гибкостью. EasyScan Rigil разработан для комплексного решения задач 3D-моделирования, стоящих перед специалистами в сфере создания и восстановления автозапчастей. 3D-сканер значительно повышает эффективность создания высококачественных 3D-моделей, сочетая в себе возможности быстрого сканирования, оптимизированные профессиональные рабочие процессы, легкие вычислительные решения и широкие возможности редактирования данных.

Универсальность

Гибридная система EasyScan Rigil объединяет несколько технологий для эффективного сканирования объектов различного размера и сложности:

• 25+25 перекрёстных лазерных линий обеспечивают высокую скорость захвата данных и гибкость в работе
• 7 параллельных лазерных линий позволяют получать стабильные и детализированные результаты при сканировании сложной геометрии.
• Для средних и крупных объектов предусмотрен инфракрасный режим на основе ВИЛ (VCSEL), который обеспечивает эффективное сканирование и безопасен для глаз при оцифровке лиц.

Три режима работы

EasyScan Rigil предлагает три варианта работы, позволяя выбрать оптимальный формат сканирования в зависимости от поставленной задачи и условий эксплуатации.

1. Автономный режим: все операции по сканированию и обработке данных выполняются непосредственно на устройстве, поэтому для работы не требуется подключение к компьютеру. Это обеспечивает максимальную мобильность и позволяет использовать сканер практически в любых условиях. Функция демонстрации экрана, доступная в автономном режиме, позволяет в реальном времени отображать процесс работы и удобно организовывать совместную работу специалистов.

2. Беспроводной режим с ПК: встроенный модуль Wi-Fi 6 обеспечивает беспроводное соединение сканера с компьютером, позволяя передавать данные без проводного подключения. Вычислительные ресурсы ПК используются для обработки сложных проектов, что особенно удобно при работе с крупными объектами и большими массивами данных.

3. Традиционный режим с ПК: проводное подключение к компьютеру обеспечивает высокую скорость передачи данных и надёжную работу системы. Этот режим особенно актуален при нестабильном беспроводном соединении, ограничениях сетевой инфраструктуры или необходимости максимально предсказуемой работы при выполнении длительных и сложных проектов

Полноцветное сканирование текстур с разрешением 5 Мп

EasyScan Rigil оснащён 5-мегапиксельной HD-камерой, которая позволяет получать детализированные данные о цвете и текстуре поверхности непосредственно в процессе 3D-сканирования. Система точно передаёт оттенки, мелкие элементы и характерные особенности поверхности, благодаря чему готовая цифровая модель сохраняет не только геометрию объекта, но и его визуальные характеристики. Полноцветная оцифровка особенно полезна при создании реалистичных 3D-моделей, визуализации, цифровом архивировании и подготовке материалов для последующего проектирования и анализа. Полученные данные помогают дизайнерам, инженерам и специалистам по цифровому контенту быстрее создавать фотореалистичные модели и использовать их в CAD, рендеринге, VR/AR и других цифровых проектах.

Динамическое переключение лазерных режимов

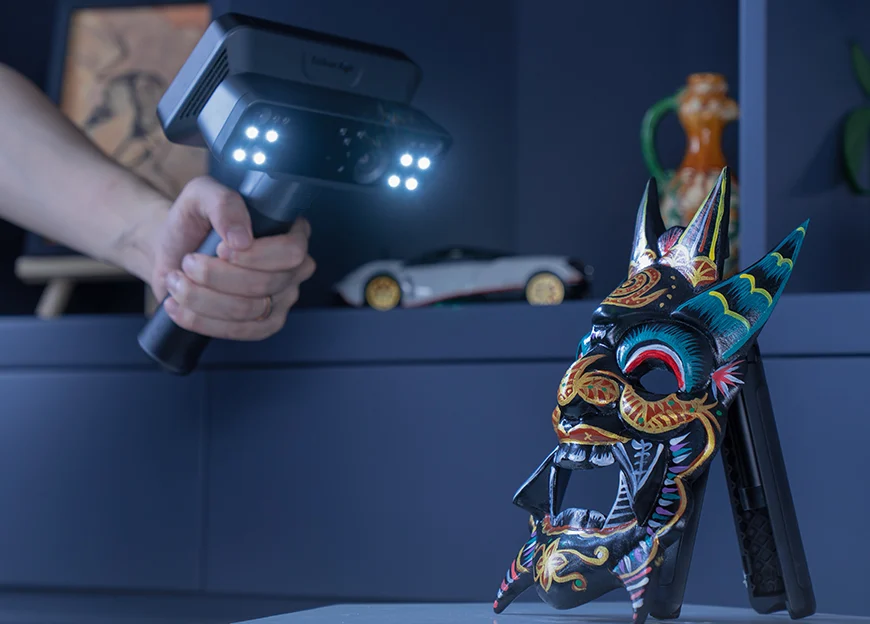

EasyScan Rigil позволяет переключаться между двумя режимами лазерного сканирования непосредственно в процессе работы. Это даёт возможность использовать высокоскоростной режим для быстрого захвата крупных участков поверхности и более детальный режим для точной оцифровки сложной геометрии, мелких элементов и труднодоступных зон. Полученные в разных режимах данные можно объединять в рамках одного проекта, сочетая высокую производительность и детализацию без необходимости повторно сканировать весь объект. Такой подход сокращает время работы и позволяет оптимально подбирать режим сканирования для каждого участка поверхности.

Быстрый режим инфракрасного сканирования

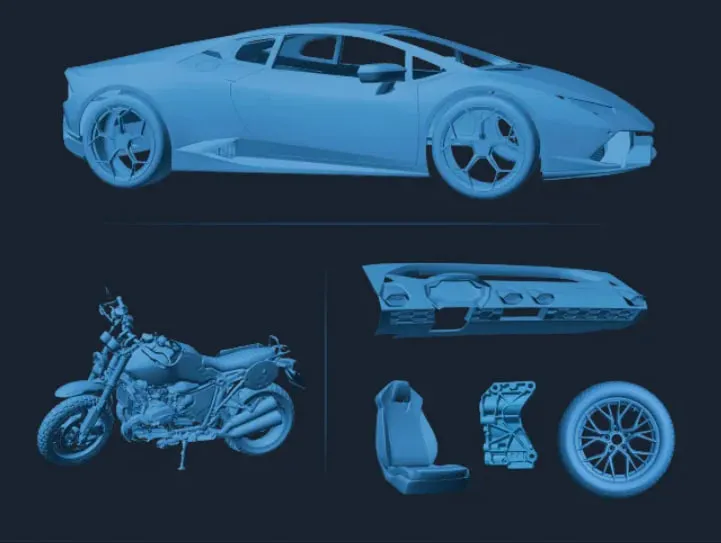

Инфракрасный режим на основе ВИЛ обеспечивает высокую скорость захвата и широкий охват, что делает его оптимальным решением для оцифровки объектов среднего и крупного размера. Большое рабочее расстояние позволяет сканировать габаритные детали, элементы кузова, промышленное оборудование и другие объекты без необходимости постоянно приближать сканер к поверхности.

Основные характеристики ИК-режима:

• объёмная точность — до 0,1 + 0,4 мм/м;
• рабочее расстояние — 160–1500 мм;
• скорость сканирования — до 16 млн точек/с.

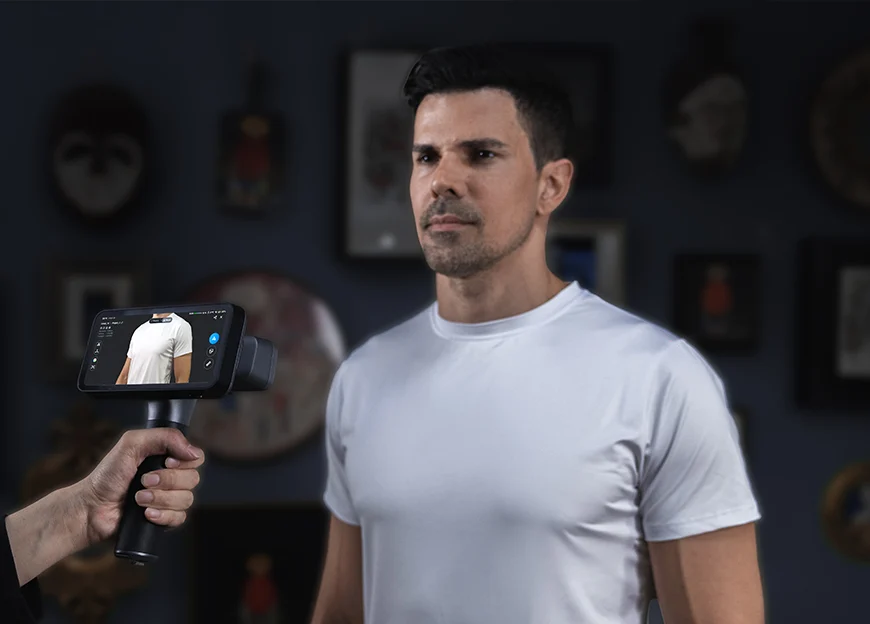

Высокая производительность позволяет быстро получать значительные объёмы 3D-данных, сокращая время оцифровки крупных объектов. Инфракрасное излучение также подходит для бесконтактного сканирования лиц и других объектов, где требуется безопасная для глаз технология. Режим особенно эффективен при первичном захвате общей геометрии, после чего отдельные участки можно дополнительно детализировать с помощью лазерного сканирования.

Беспроводной рабочий процесс

EasyScan Rigil поддерживает полностью беспроводной сценарий работы, обеспечивая свободу перемещения и возможность выполнять сканирование без постоянного подключения к компьютеру. Встроенные средства беспроводной связи позволяют организовать мобильный рабочий процесс — от получения 3D-данных до их передачи и демонстрации на внешнем экране.

• Беспроводное сканирование — выполнение сканирования непосредственно на устройстве без подключения к ПК. Это особенно удобно при работе с крупными объектами, в производственных помещениях и на выезде.
• Беспроводная передача данных — результаты сканирования можно передавать на компьютер по беспроводному соединению, исключая необходимость использования кабеля.
• Беспроводная трансляция экрана — вывод изображения с дисплея сканера на второй экран позволяет демонстрировать процесс сканирования в режиме реального времени. Функция удобна для совместной работы, обучения, презентаций и контроля процесса специалистом, который находится рядом с оператором.

Работа на улице

Высокая производительность

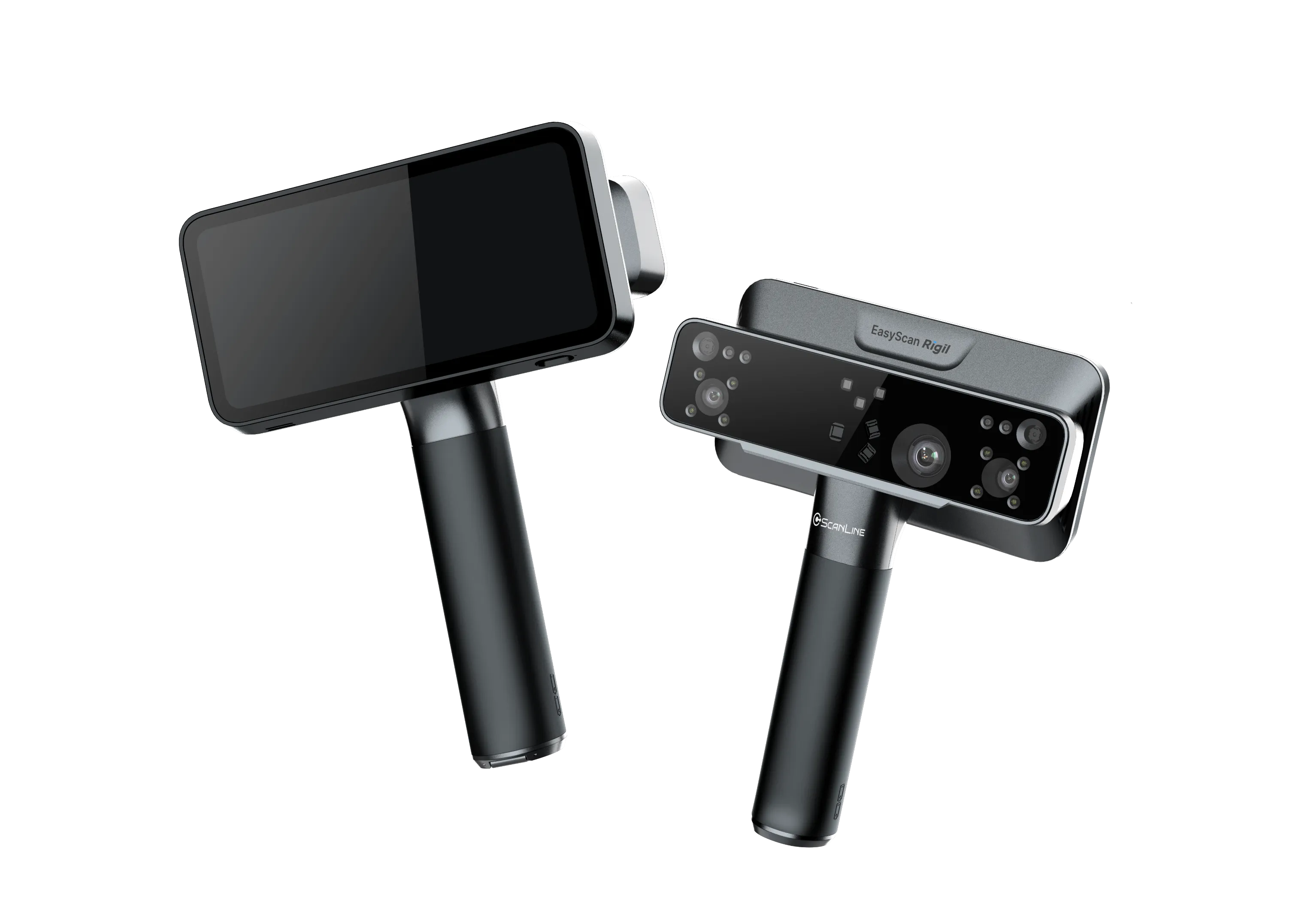

Мощная аппаратная платформа EasyScan Rigil обеспечивает автономную работу, быструю обработку данных и комфортное управление непосредственно на устройстве. Сканер оснащён большим 6,4-дюймовым сенсорным 2K AMOLED-дисплеем, который обеспечивает чёткое отображение интерфейса, результатов сканирования и деталей цифровой модели, упрощая контроль процесса без подключения к ПК. 32 ГБ оперативной памяти DDR5 обеспечивают высокую производительность при работе с большими массивами 3D-данных, а сочетание 64 ГБ встроенной памяти eMMC и SSD-накопителя объёмом 1 ТБ предоставляет достаточно пространства для хранения проектов и быстрой обработки файлов. Для мобильной работы предусмотрены два сменных аккумулятора ёмкостью по 5500 мА·ч, позволяющие продолжать сканирование без привязки к электросети: разряженный аккумулятор можно заменить на заряженный, минимизируя вынужденные перерывы в работе
