EasyScan Trio – первый российский 3D-сканер, работающий без маркеров. Он сочетает в себе высокую производительность и точность благодаря уникальной технологии: сканирование выполняется с помощью 98 лазерных линий и трех 5-мегапиксельных камер, что полностью исключает необходимость использования маркеров.
Комплектация EasyScan Trio

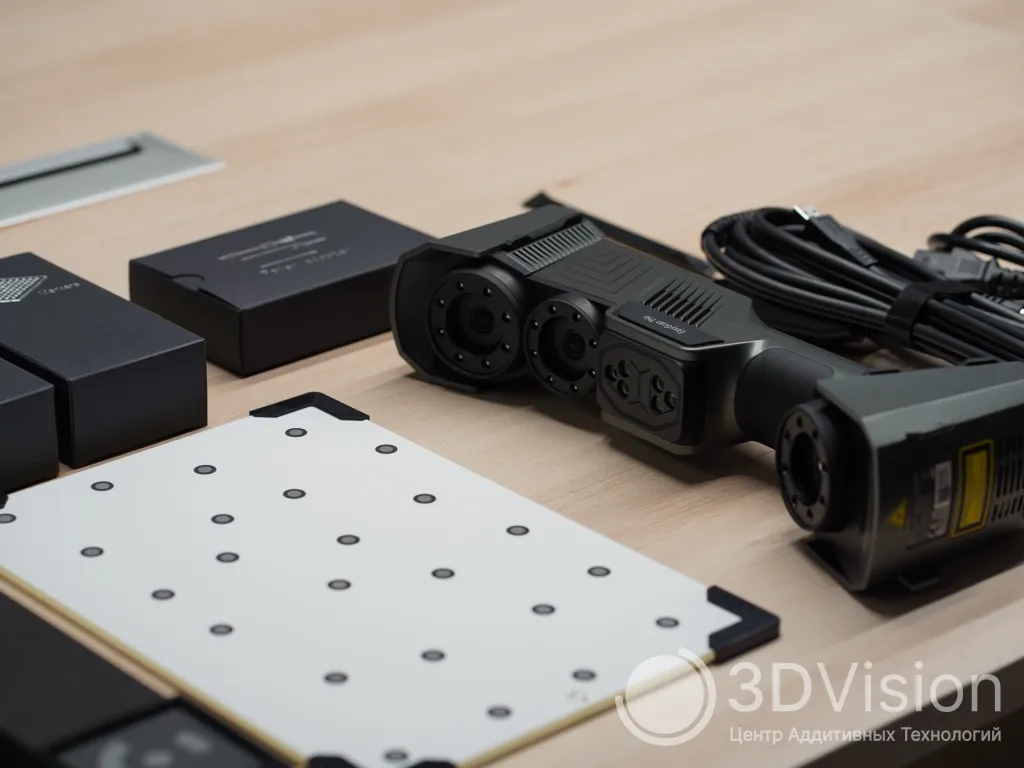

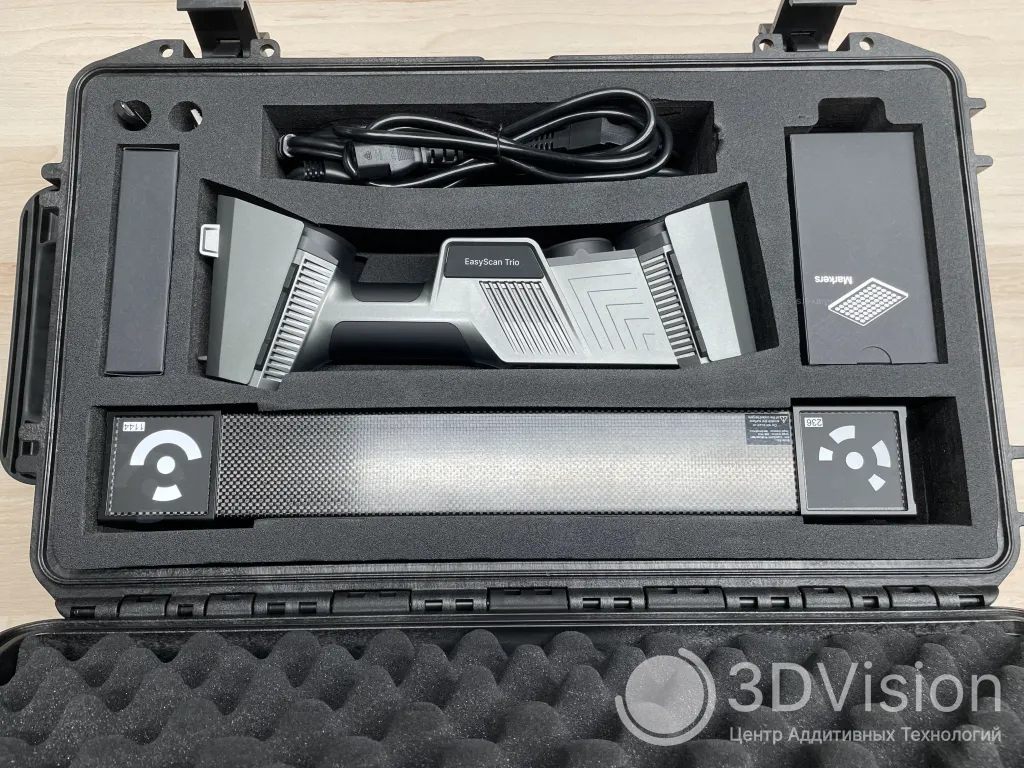

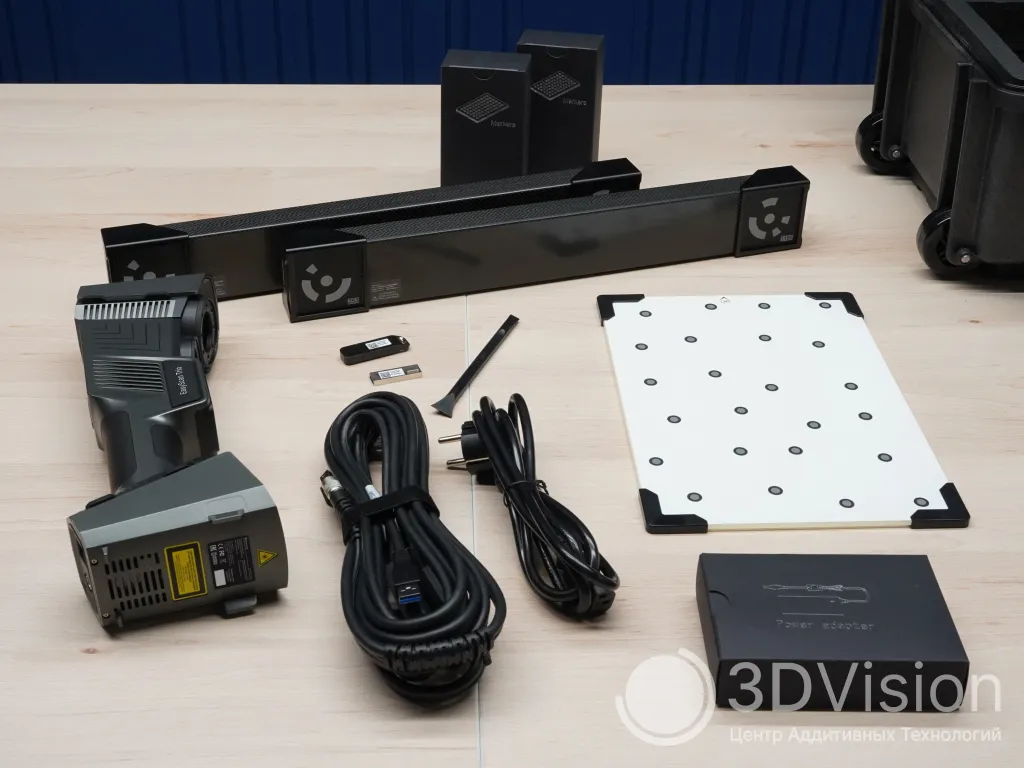

Для начала разберем, что входит в поставляемый комплект:
-

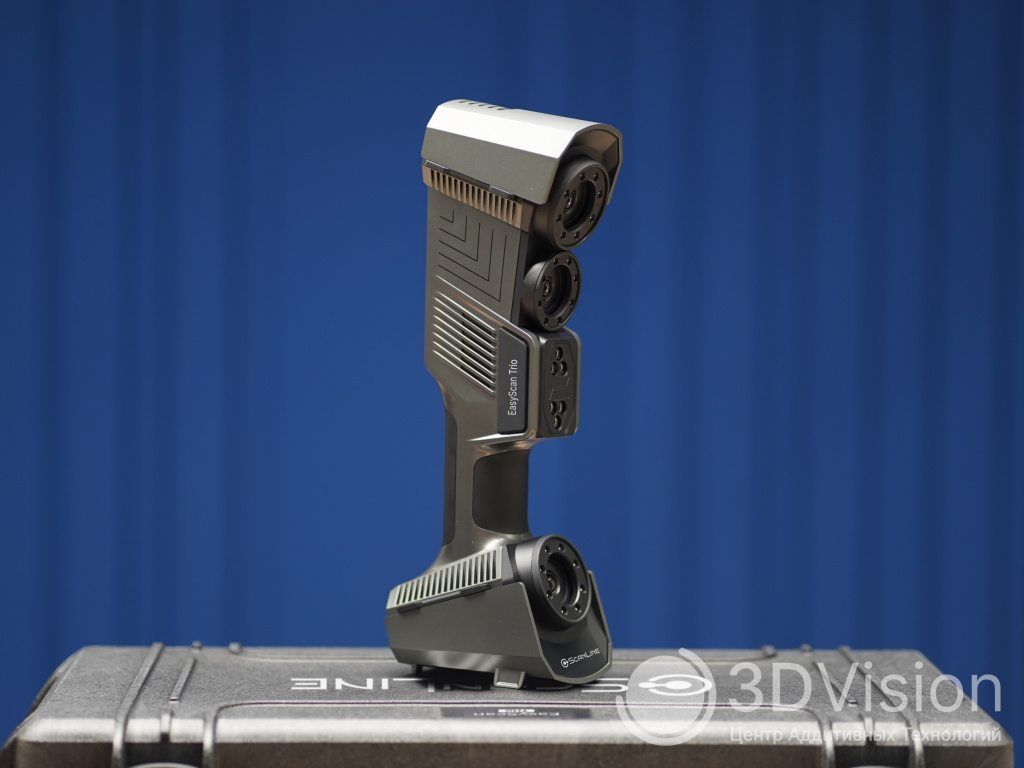

3D-сканер EasyScan Trio
-
2 Магнитные фотограмметрические масштабные линейки
-
Жесткий транспортировочный кейс
-
Программное обеспечение для сканирования (бессрочная лицензия, без абонентской платы)
-
USB-накопитель, содержащий ПО и файлы с настройками масштабных линеек
-
Ключ безопасности сканера
-
Маркеры двух размеров (3 и 6 мм)
-
Калибровочная панель
-
Кабель питания
Теперь перейдем к техническим возможностям устройства.
Особенности
EasyScan Trio оснащен встроенной фотограмметрией, обеспечивающей впечатляющую объемную точность до 0,014+0,012мм/м. Технология нацелена на наиболее точное сканирование крупногабаритных объектов. EasyScan Trio быстро зафиксирует пространственное положение целевого кадра, обеспечив замечательную объемную точность, гарантируя, что каждая деталь геометрии вашего изделия будет измерена с минимальной погрешностью.
Перед началом сканирования достаточно разместить маркеры на объекте, а также одну или несколько магнитных масштабных линеек в сцену сканирования. Количество маркеров и магнитных линеек всегда в зависит от размера изделия. При расклейке маркеров всегда учитывайте зону сканирования сканера и условие, при котором во время сбора точек в поле зрения устройства должно попадать 6-8 маркеров. Это необходимо для того, чтобы 3D-сканер получал наиболее точные данные.
Оптимизированный угол обзора камеры 650x580 мм позволяет легко сканировать отверстия и поднутрения в геометрии детали, что предоставляет широкие возможности для захвата крупных объектов целиком.
При использовании режима 98 лазерных линий появляется возможность работы без применения маркеров. Более того, в этом режиме доступно гибридное сканирование: при построении облака точек устройство ориентируется на геометрию объекта и маркеры одновременно. Скорость сканирования в режиме 98 лазерных линий достигает впечатляющих значений – 3 010 000 точек в секунду. Это дает возможность быстро получать точные результаты даже при работе с крупными объектами.
Режим 26 лазерных линий также характеризуется высокой скоростью сканирования, которая остается стабильной даже при обработке больших поверхностей.
Для максимально точной детализации используются режимы с 1 и 7 лазерными линиями. Эти настройки обеспечивают минимальное расстояние между точками всего 0,01 мм, что является идеальным условием для сканирования мелких деталей и объектов со сложной геометрией. Уровень разрешения позволяет точно воспроизводить даже самые мелкие элементы поверхности, обеспечивая высокую степень детализации.
Такие характеристики делают модель подходящим решением для различных применений, таких как профессиональное 3D-моделирование, реверс-инжиниринг и контроль геометрии продукции. Тем самым сканер может быть применен в широком спектре отраслей, включая автомобильную, аэрокосмическую, медицинскую, художественную, культурную и другие.
Технические характеристики
|
Рабочее расстояние |
98 линий – 300 мм |
|
Скорость сканирования |
до 3 010 000 точек/секунду |
|
Точность сканирования |
До 0,014 мм на 100 см |
|
Зона сканирования |
650 x 580 мм |
|
Объемная точность |
± (0,014+0,025мм/м) /± (0,014+0,012мм/м в режиме фотограмметрии) |
|
Глубина сканирования |
360 мм |
|
Класс лазера |
II (безопасный для глаз) |
|
Расстояние между точками |
0,01-3 мм |
|
Рабочая температура |
От -20 до +40℃ |
|
Рабочая влажность |
10-90% |
|
Режимы работы |
98 линий, 26 линий, 7 параллельных линий, 1 линия |
|
Требования к ПК |
OS: Win10, 64 bit; графическая карта: серии NVIDIA GTX/RTX, выше или равная GeForce RTX 3060； видеокарта: ≥6G; процессор: I7-10700; объем памяти: ≥64GB |
|
Интерфейс |
USB 3.0 |
|
Вес устройства |
985 грамм |
|
Габариты |
120×76×331 мм |
Калибровка и сканирование

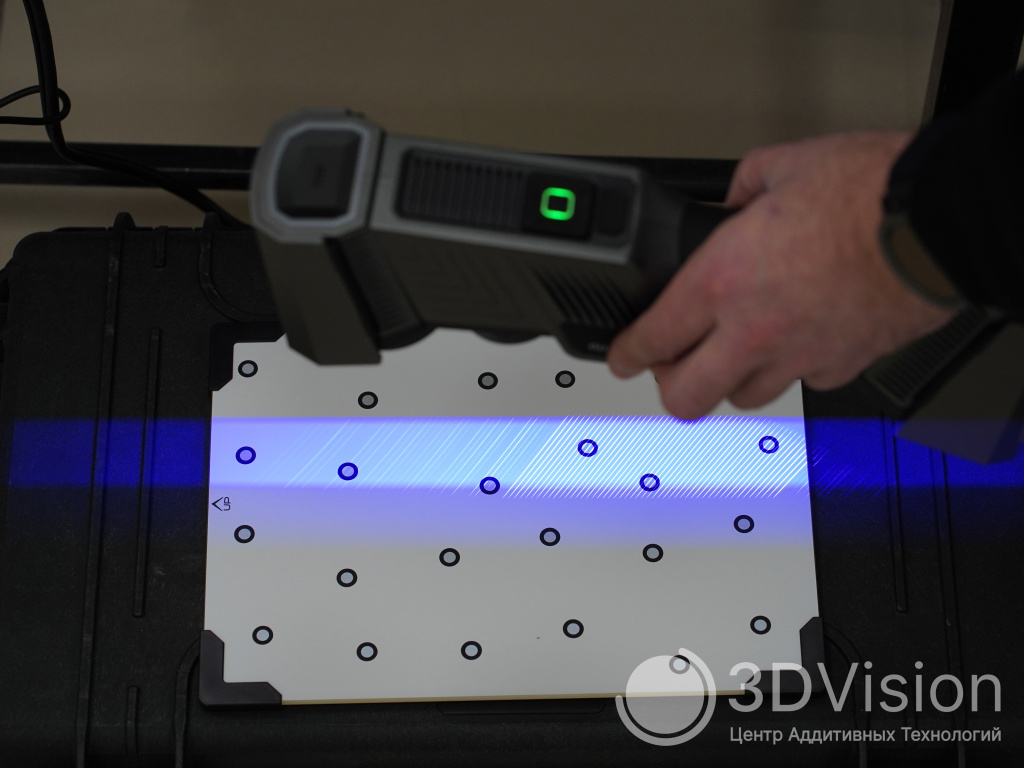

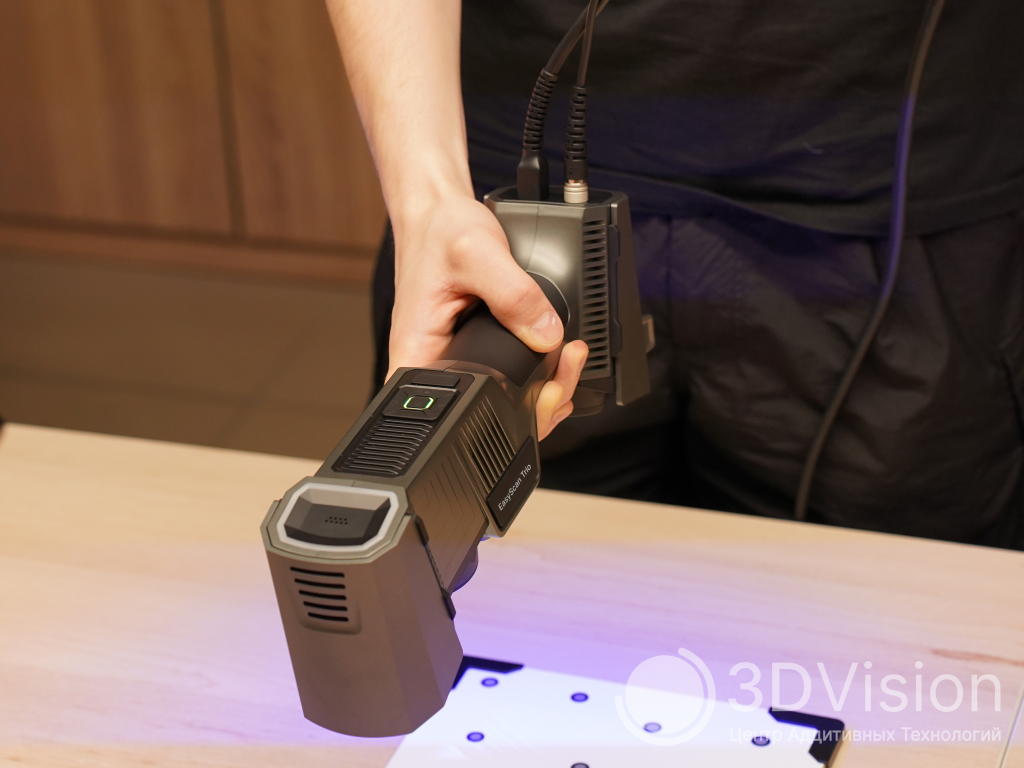

Процесс калибровки EasyScan Trio стандартный. Калибровочную пластину необходимо установить на горизонтальной плоскости и следовать инструкциям в программном обеспечении. В ходе работы сканер нужно опускать и поднимать под разными углами, после чего устройство готово к работе.

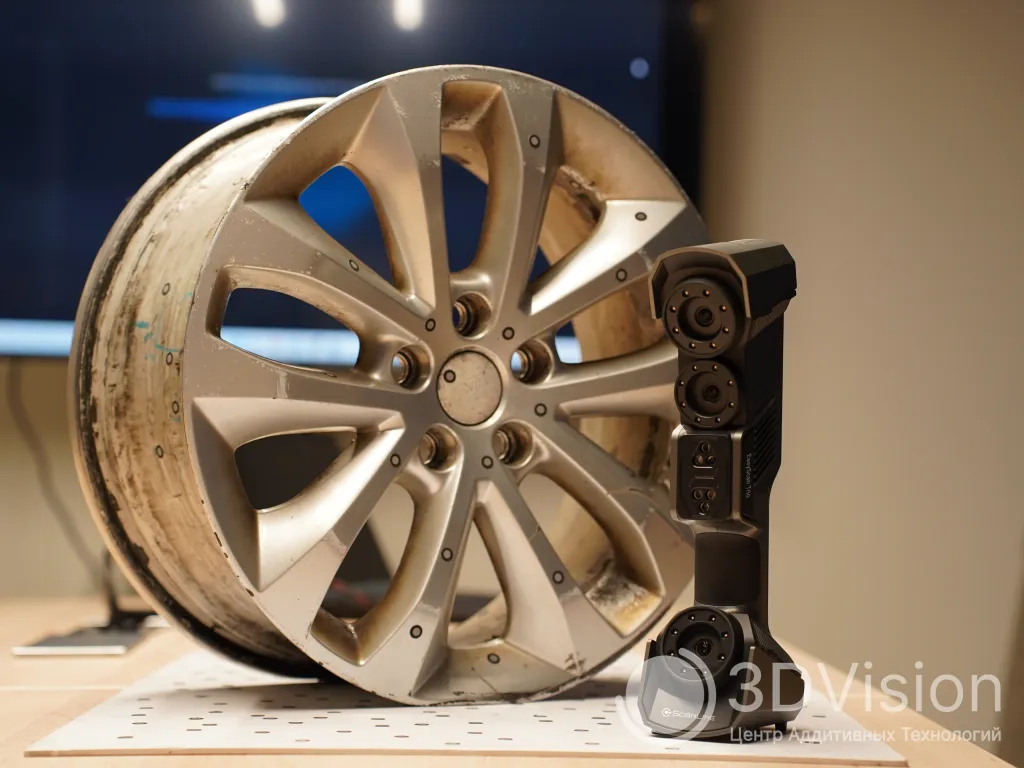

Сканирование автомобильного диска

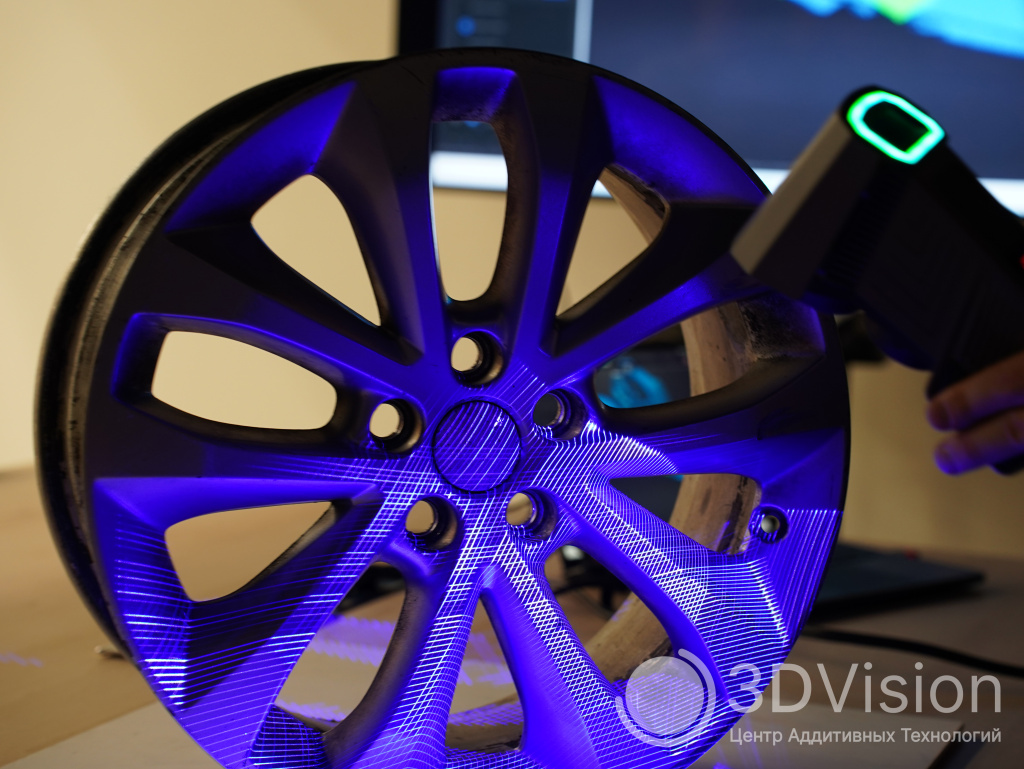

Гибридный режим сканирования Trio отлично подходит при малом количестве маркеров. Сочетающий выравнивание по маркерам и геометрии, он позволяет упростить процесс получения данных с объектов. При потере ориентации по маркерам определенные участки изделия можно легко досканировать, полагаясь только на геометрию, без необходимости дополнительно наклеивать маркеры.

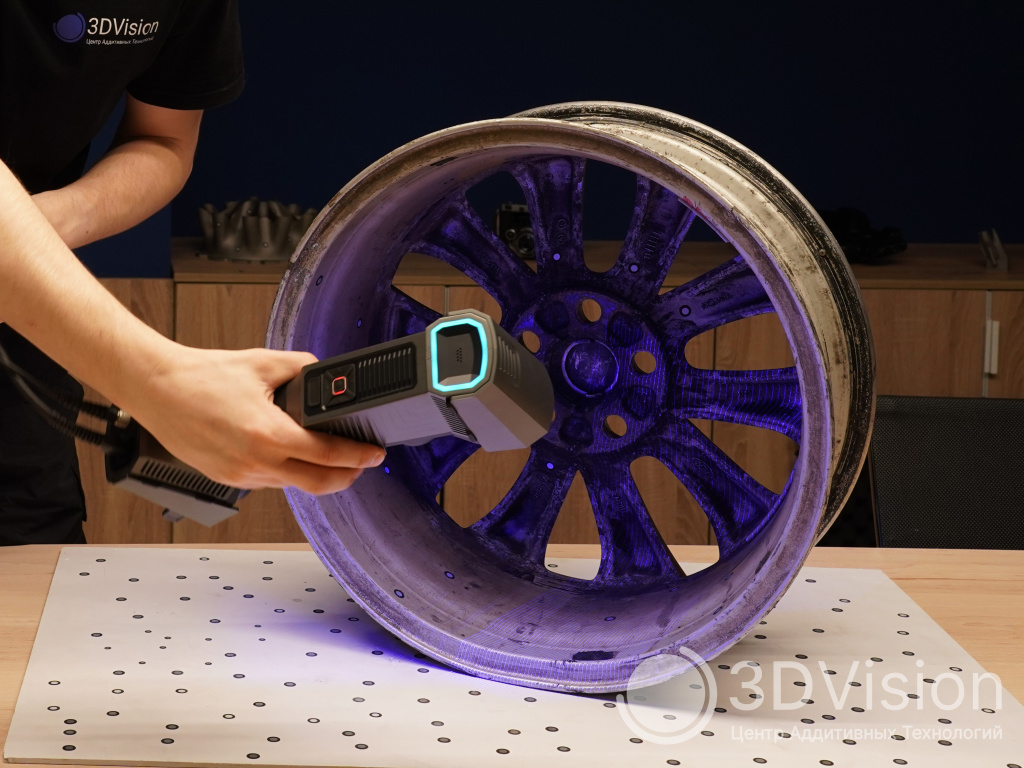

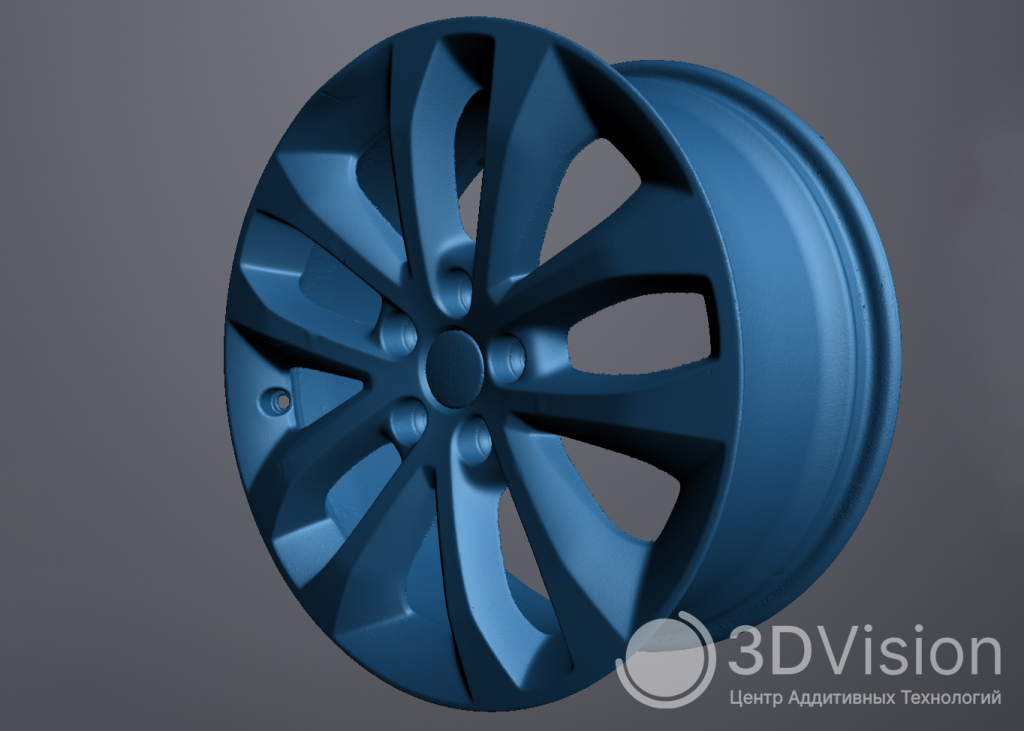

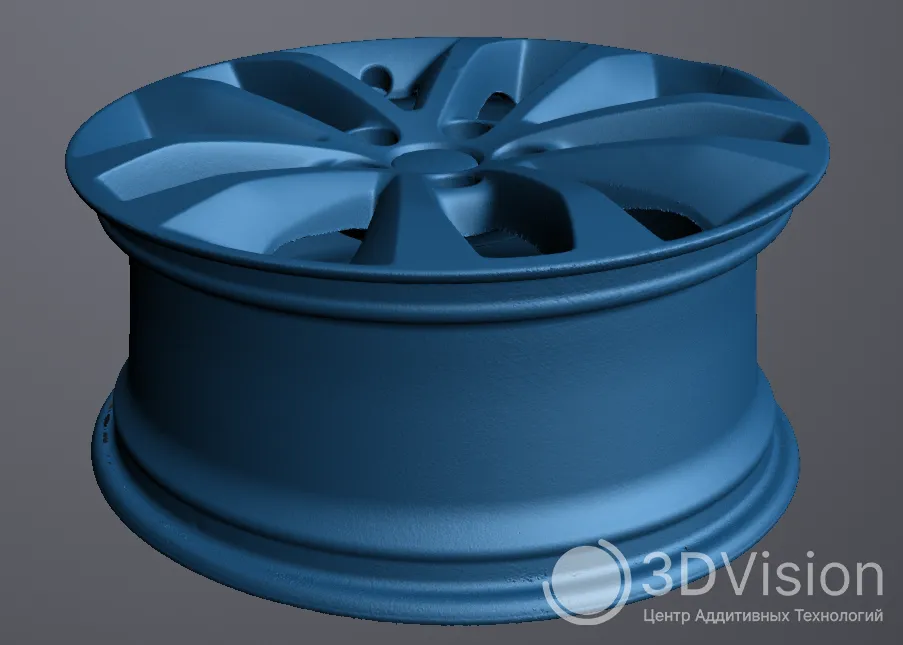

Так, при сканировании автомобильного диска получилось получить полные данные без прерываний, несмотря на недостаточное количество маркеров. В тех случаях, когда маркеров мало, используется геометрия, а при слишком повторяющейся геометрии выручают маркеры. Такое комбинированное использование расширяет рамки возможностей сканирования, особенно для изделий, где не требуется высокая точность до нескольких микрон.

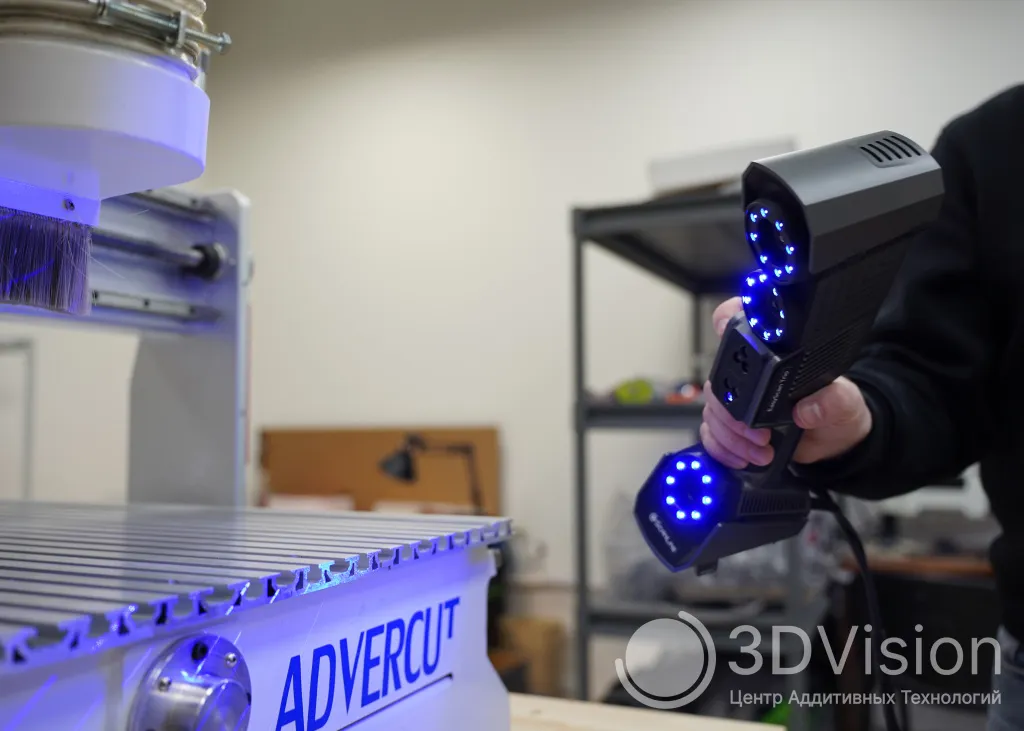

Сканирование станка ЧПУ Advercut K6090T4A

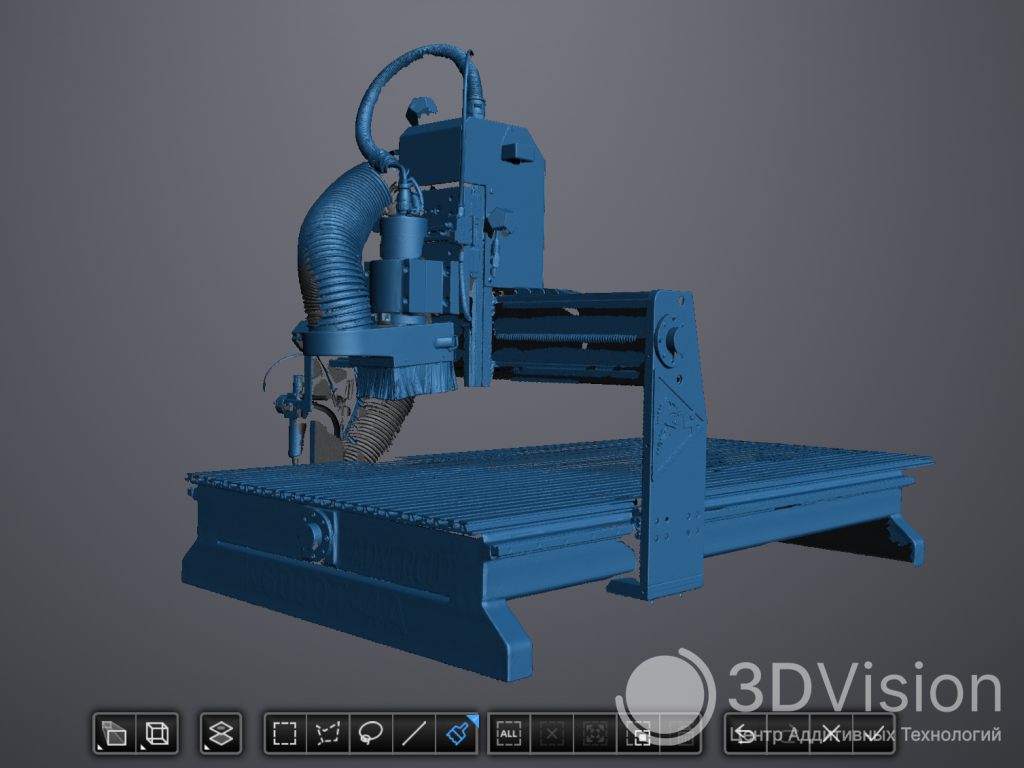

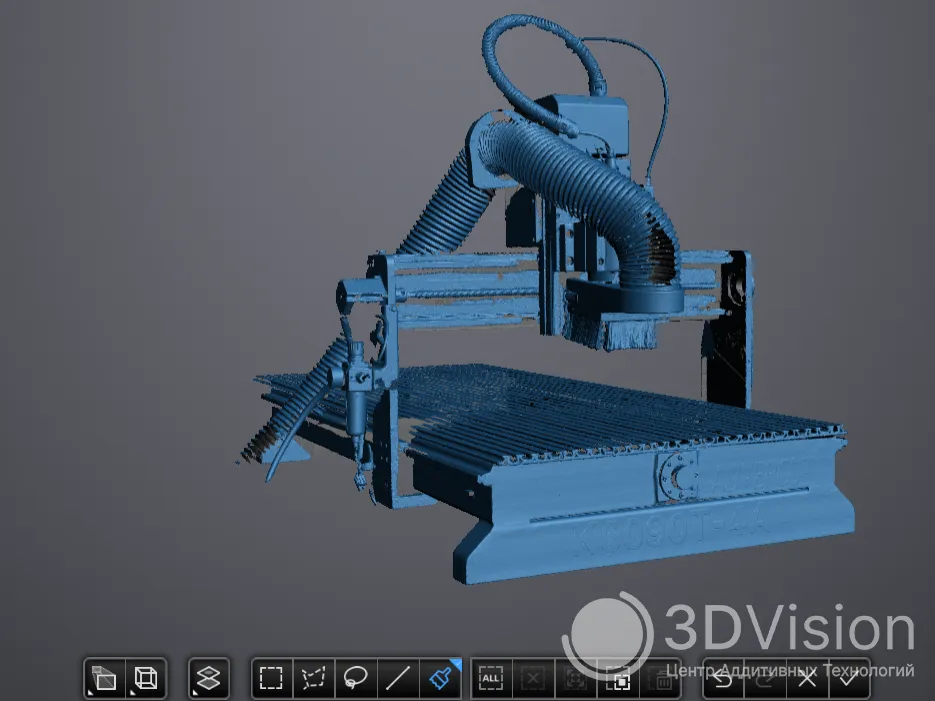

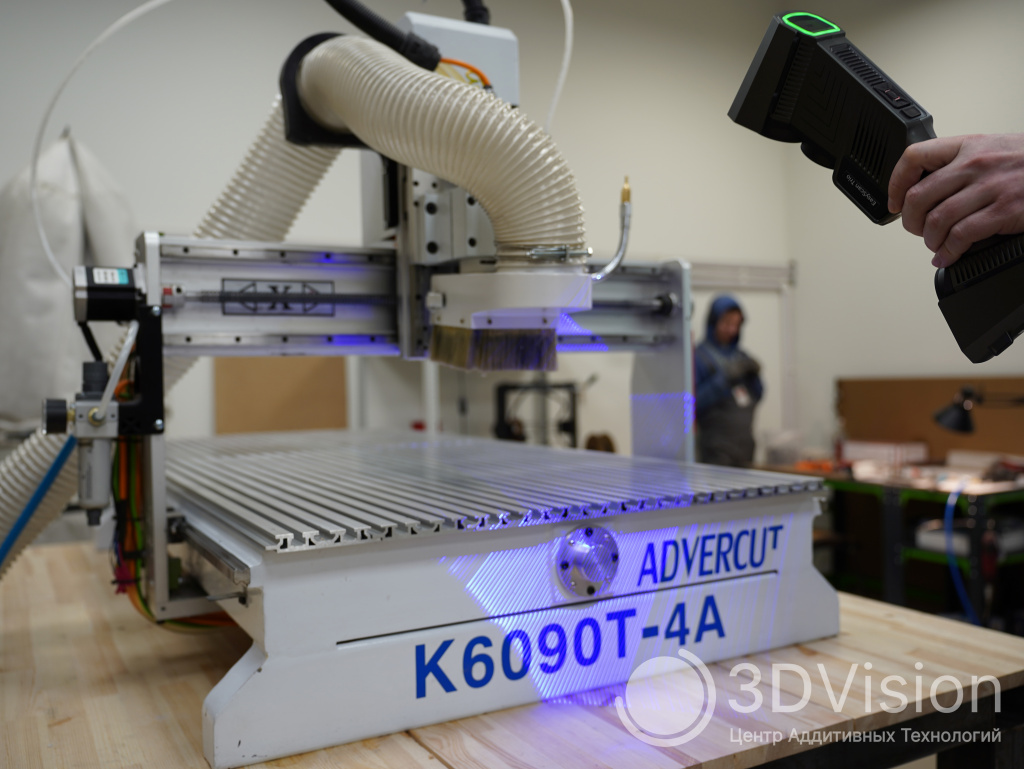

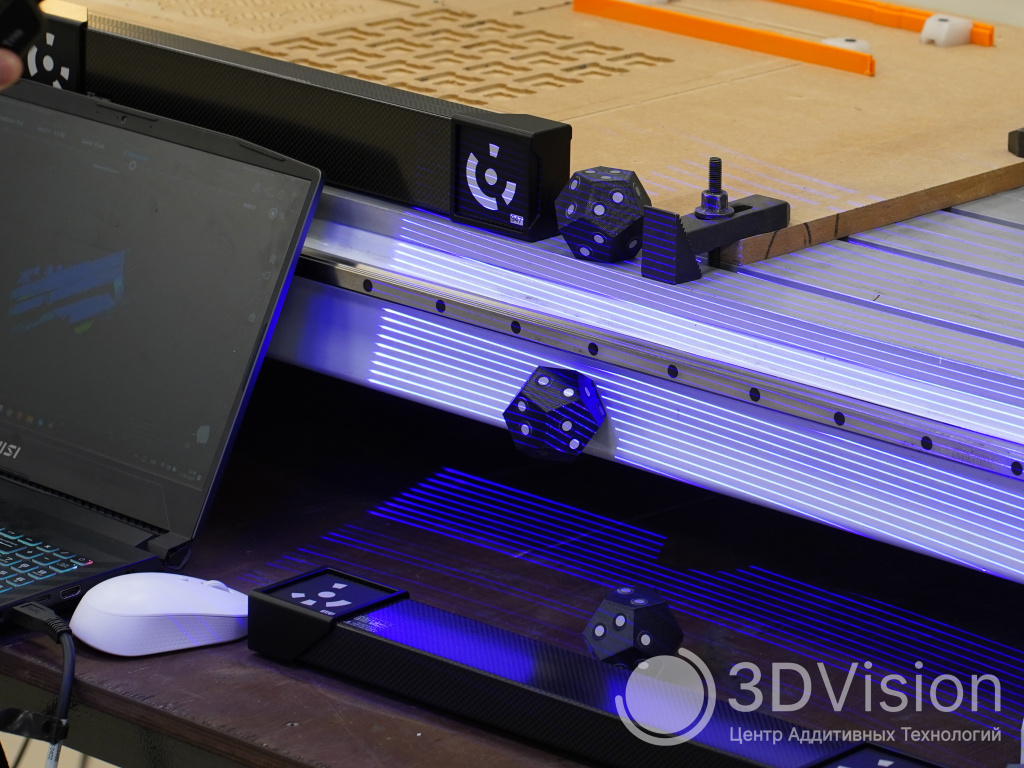

Часть изделия для проверки геометрии необходимо было отсканировать с высокой точностью, для чего мы использовали систему встроенной фотограмметрии. Расположив в сцене масштабную линейку и оптимизировав данные, мы получили точную сетку маркеров. Далее отсканировали необходимую часть станка, получив точную геометрию с низкой набегающей погрешностью.
При сканировании станка важно было захватить геометрию, в том числе частей с высокой отражающей поверхностью. Синий лазерный подсвет EasyScan Trio и гибкие настройки яркости в ПО позволяют справиться с этой задачей, не прибегая к матирующим составам.
Однако при высоких требованиях в точности полученных данных стоит подготовить поверхность изделия для сканирования, так как сильно бликующие поверхности будут давать искажения.
Заключение
EasyScan Trio зарекомендовал себя как хорошее профессиональное решение для сканирования объектов. Сканер эффективно справляется с поставленными задачами во всех представленных режимах. Как при применении 26 лазерных линий, в том числе с использованием фотограмметрии, так и в случае решения задач сканирования геометрии изделий, на которые по каким-либо причинам нет возможности нанести маркеры (высокая температура, хрупкость и т.п.).
Гибридный режим значительно упрощает работу с объектами, имеющими ограниченное число маркеров. В режиме 98 линий даже при утрате ориентации по маркерам отдельные части изделия могут быть легко досканированы, опираясь исключительно на геометрию, без необходимости нанесения дополнительных меток.
ScanLine EasyScan Trio – инструмент, отлично подходящий для профессионалов, которым необходимо решение для реверс-инжиниринга, контроля продукции и других применений, требующих высокой точности.
3D-сканер доступен для просмотра в нашем демозале, и мы приглашаем вас лично оценить все возможности устройства. Если у вас появились вопросы или вы хотите обсудить детали, мы с радостью ответим на все запросы и поможем разобраться в особенностях работы 3D-сканера!
