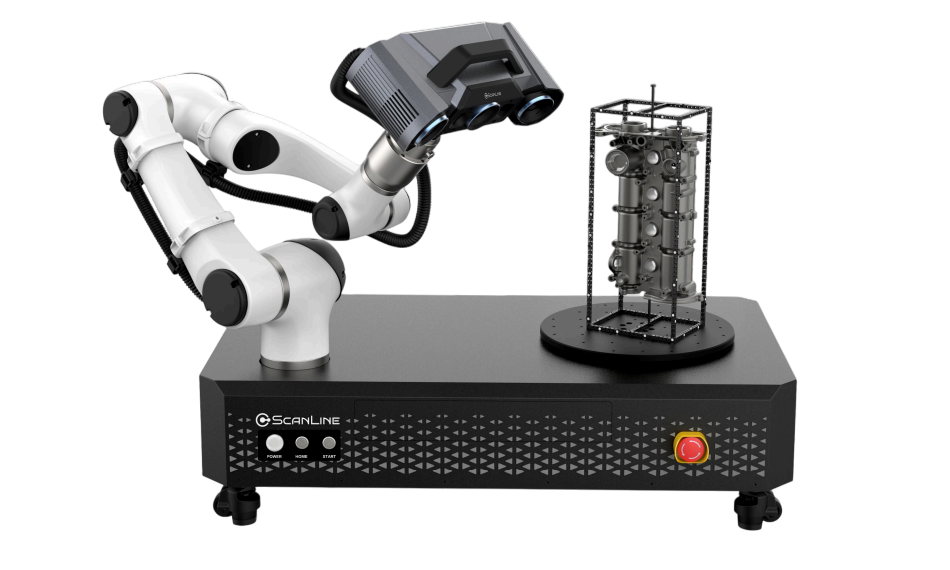

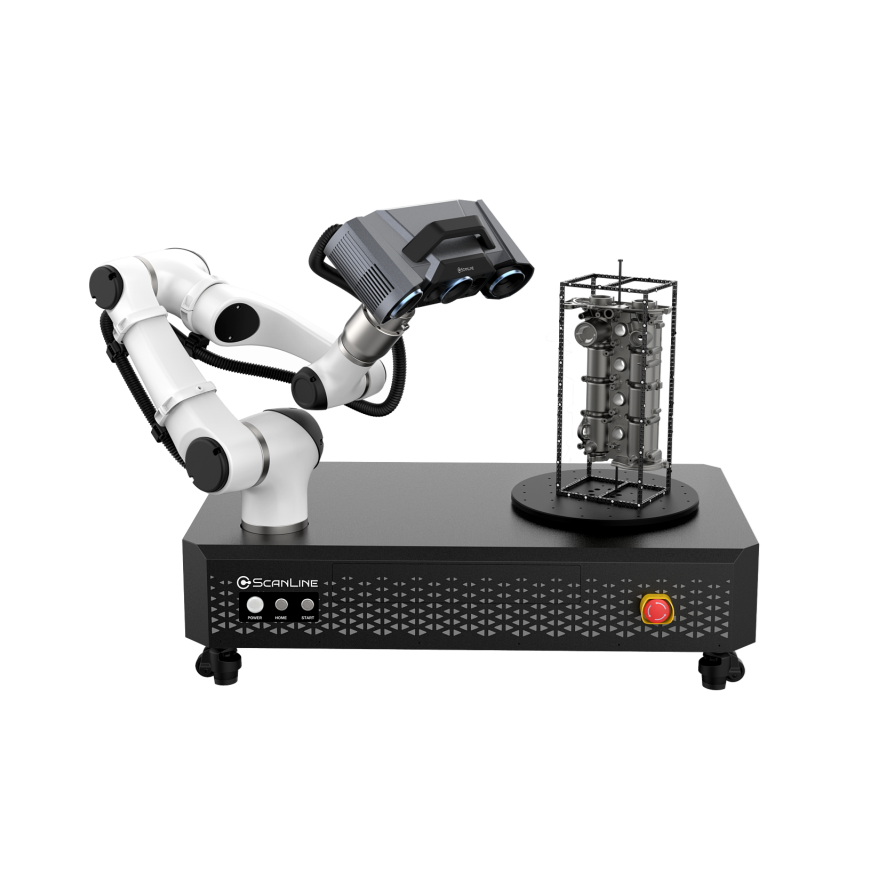

Роботизированная автоматизированная система 3D-контроля ScanLine RobotScan Q12

ScanLine RobotScan Q12 — автоматизированная роботизированная система 3D-контроля, предназначенная для высокоточного измерения геометрии деталей и серийной инспекции в промышленном производстве. В основе комплекса используется метрологический 3D-сканер StaticScan Q12 с технологией проецирования структурированного синего света, четырьмя промышленными камерами по 12,3 Мп и точностью до 0,004 мм в малом диапазоне сканирования. Роботизированная конфигурация объединяет 3D-сканер, коллаборативного робота, поворотный стол и систему управления, позволяя автоматизировать получение 3D-данных и выполнять повторяемый контроль без постоянного участия оператора.

Автоматизированный 3D-контроль

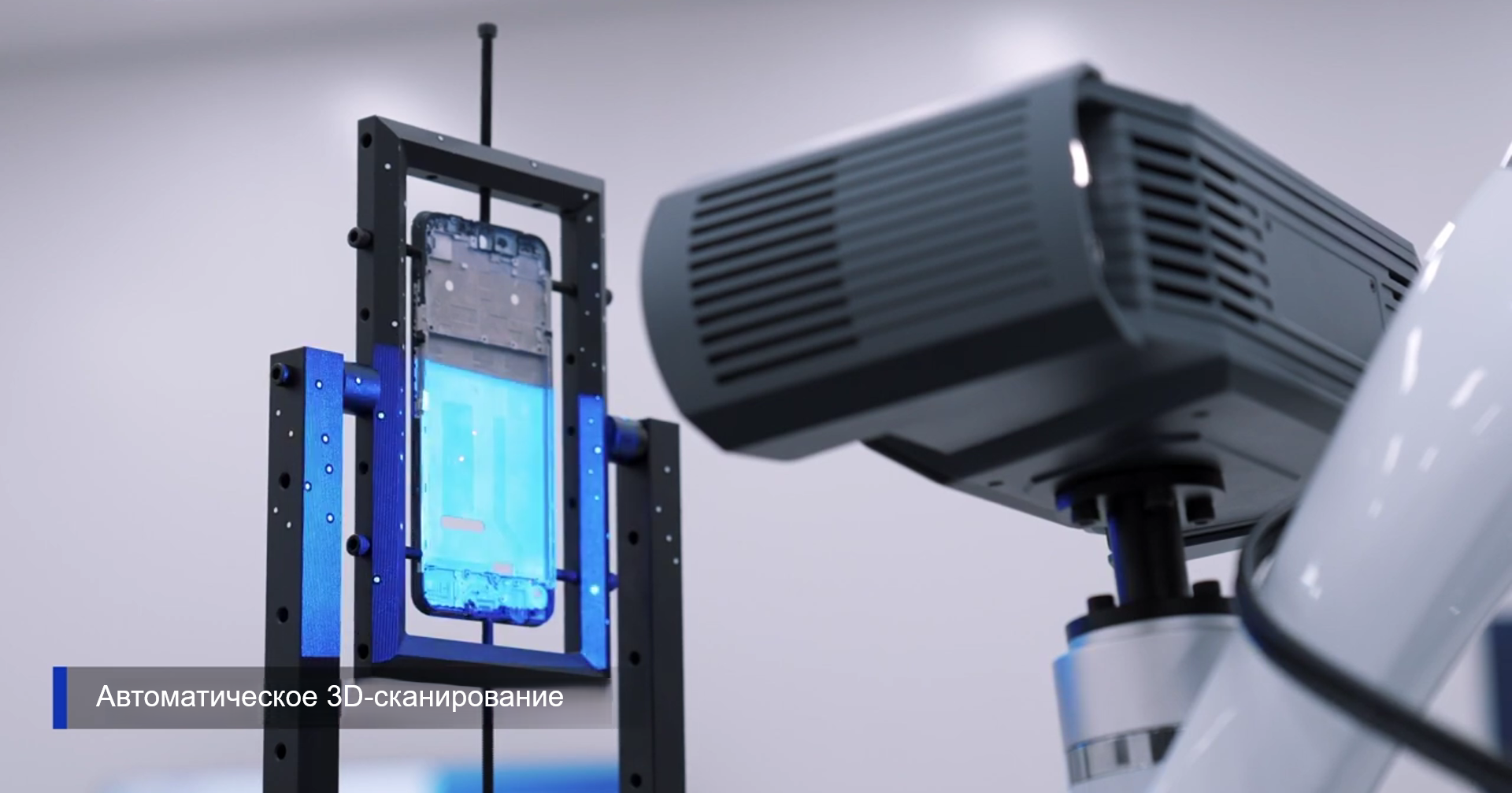

ScanLine RobotScan Q12 разработан для предприятий, которым требуется не просто получить 3D-модель, а организовать стабильный и воспроизводимый процесс измерительного контроля. Робот-манипулятор автоматически перемещает сканирующий модуль относительно объекта, последовательно захватывая необходимые участки поверхности, а поворотный стол обеспечивает изменение положения детали. Такой подход позволяет сформировать полный набор данных с разных ракурсов и значительно сократить количество ручных операций при контроле серийных изделий. Система рассчитана на автоматизированную проверку деталей и может использоваться в составе производственного процесса, в том числе для массового контроля.

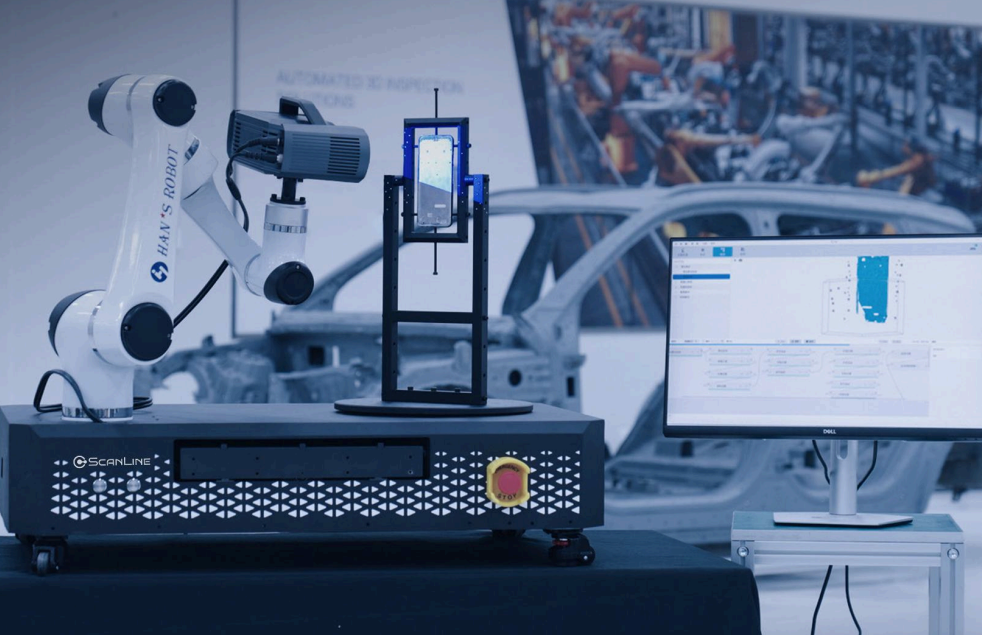

RobotScan Q12 объединяет сканер StaticScan Q12, роботизированный манипулятор, контроллер и поворотный стол в единую автоматизированную платформу. Архитектура RobotScan является модульной, поэтому конфигурация комплекса может адаптироваться под конкретные задачи производства, оснастку и сценарий контроля. Для более сложных производственных процессов система может интегрироваться с загрузкой и выгрузкой деталей, обеспечивая автоматизированный цикл от установки заготовки до получения результатов инспекции.

Высокая точность благодаря StaticScan Q12

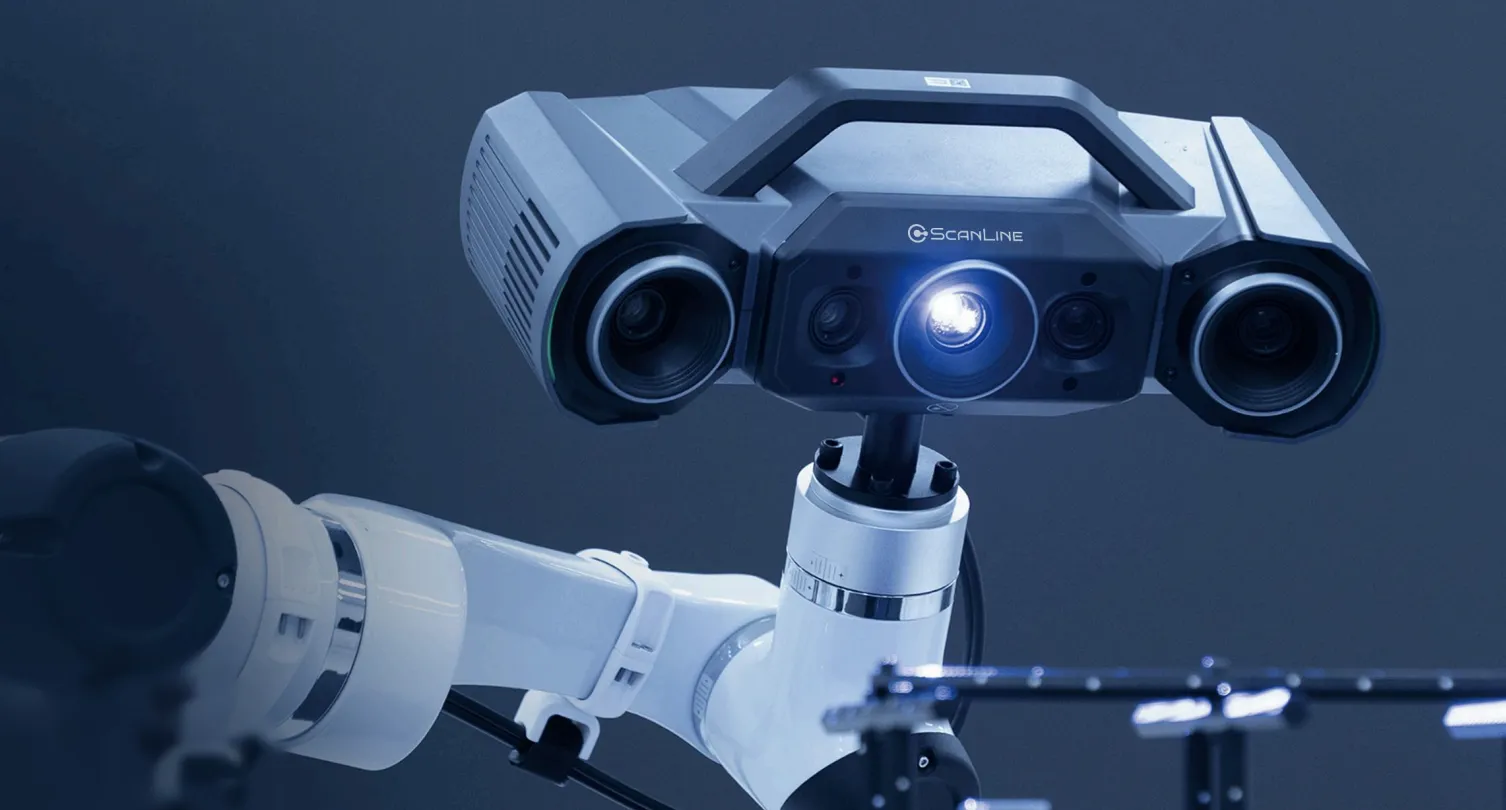

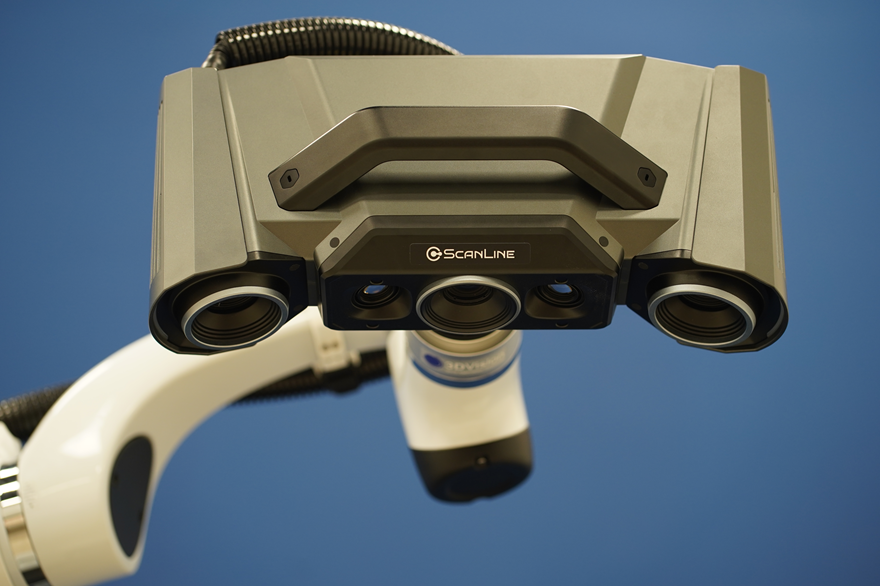

Ключевым элементом RobotScan Q12 является высокоточный оптический 3D-сканер ScanLine StaticScan Q12, оснащённый четырьмя промышленными камерами с разрешением 12,3 Мп каждая, то есть суммарно 49,2 Мп. Высокое разрешение камер позволяет получать большое количество детализированных данных о поверхности и точно фиксировать мелкие элементы геометрии, включая кромки, отверстия, углубления, ребра и сложные переходы. Именно сочетание четырёх 12,3 Мп камер, структурированного синего света, алгоритмов 3D-реконструкции и метрологической калибровки обеспечивает точность до 0,004 мм.

Сканер поддерживает два диапазона измерения, благодаря чему система может переключаться между охватом относительно крупной области и высокодетализированным сканированием небольших элементов. В большом диапазоне поле зрения составляет 430 × 300 мм, точность — до 0,012 мм, а расстояние между точками — 0,1 мм. В малом диапазоне поле зрения составляет 160 × 110 мм, точность достигает 0,004 мм, а расстояние между точками сокращается до 0,04 мм. Переключение между диапазонами позволяет адаптировать измерение под размер и сложность детали.

Детальная фиксация сложной геометрии

ScanLine StaticScan Q12 использует технологию монокулярно-стереоскопической синхронизации (MSF) — слияние монокулярных и стереоскопических данных. Этот режим помогает получать более полные данные на сложных участках поверхности, включая углы, кромки и углубления, где одного способа захвата может быть недостаточно. Полученные данные автоматически объединяются, повышая полноту цифровой модели детали и снижая вероятность пропусков геометрии.

Сканер также поддерживает несколько режимов экспозиции, позволяющих адаптировать захват данных к различным поверхностям, включая тёмные и отражающие материалы. Один кадр занимает менее одной секунды, а аппаратный вычислительный модуль способен обрабатывать до 12 млн точек за один снимок, что обеспечивает высокую производительность при последовательном автоматизированном сканировании.

Роботизированное позиционирование

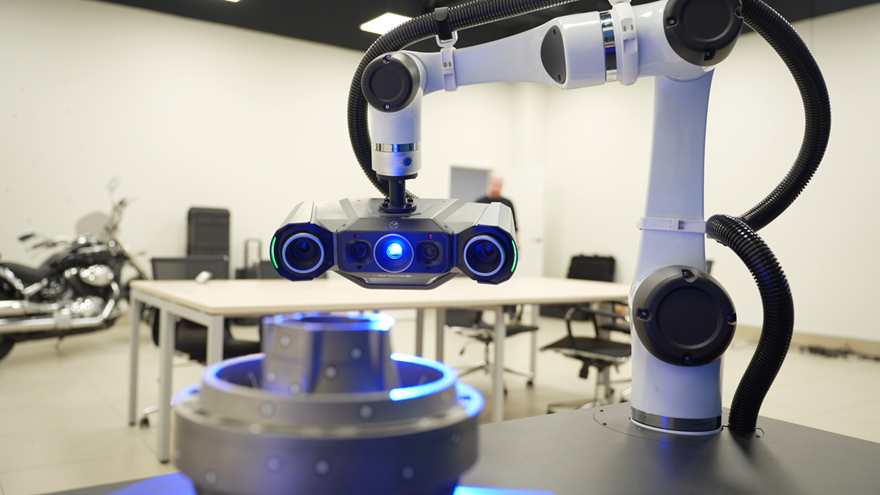

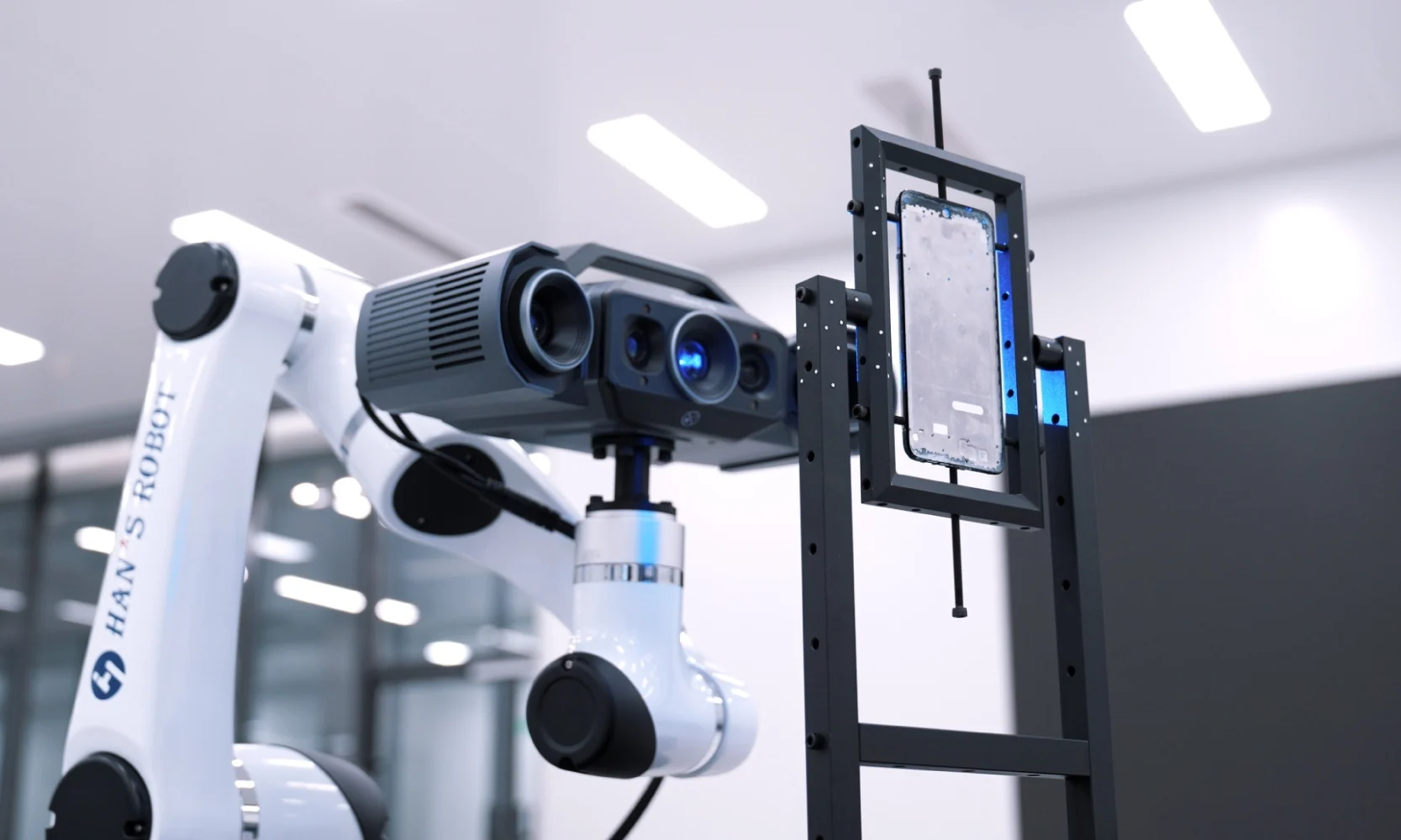

В стандартной конфигурации RobotScan Q12 используется коллаборативный робот с рабочим радиусом 800 мм. Роботизированное перемещение сканера обеспечивает автоматическое изменение положения относительно детали и позволяет последовательно получать данные с различных направлений. В комплексе предусмотрен поворотный стол с грузоподъёмностью до 20 кг, поэтому деталь может автоматически поворачиваться для доступа к новым поверхностям. Максимальный размер измеряемого объекта для стандартной конфигурации составляет 500 мм.

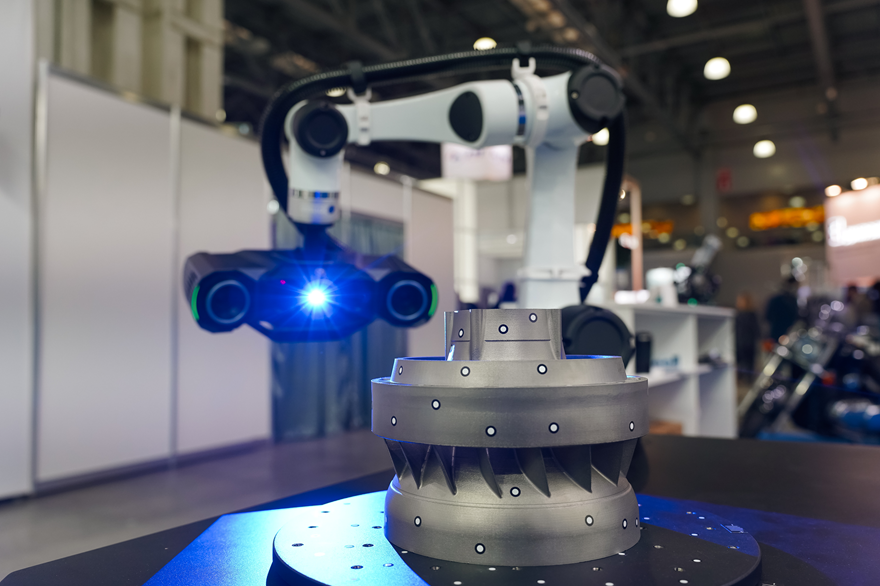

Сочетание движения робота и поворотного стола позволяет реализовать многоракурсное сканирование с минимальным вмешательством оператора. Это особенно важно при серийном производстве, где одинаковые детали необходимо контролировать по единой процедуре и получать сопоставимые результаты от изделия к изделию.

Для промышленной метрологии и серийного производства

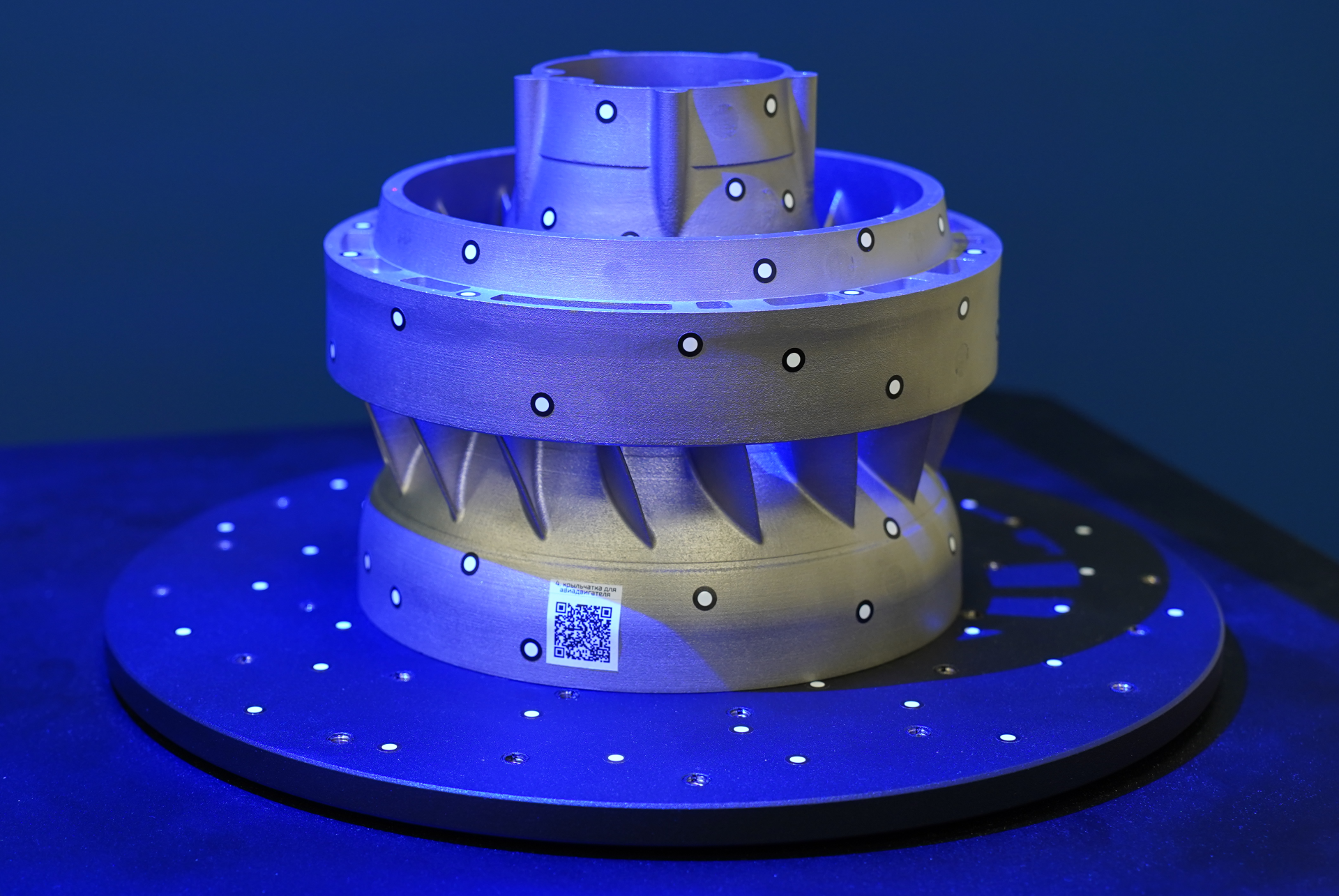

ScanLine RobotScan Q12 ориентирован на задачи, где важны точность, повторяемость и высокая производительность контроля. Система подходит для измерения деталей со сложной геометрией, острыми кромками и большим количеством мелких элементов. Среди типичных объектов применения производитель выделяет аэродинамические профили и лопатки, кронштейны, разъёмы, шестерни, корпуса и электронные компоненты. Также RobotScan Q12 может использоваться для контроля деталей, изготовленных литьём под давлением, литьём в металлические формы, литьём по выплавляемым моделям и обработкой на станках с ЧПУ.

Система особенно эффективна там, где контроль необходимо выполнять регулярно и по одинаковому алгоритму: в автомобильной промышленности, машиностроении, производстве пресс-форм, аэрокосмической отрасли, приборостроении и других областях промышленной метрологии. Автоматизация позволяет уменьшить зависимость результата от действий оператора и повысить стабильность контроля больших партий изделий.

Метрологическая надёжность

3D-сканер ScanLine StaticScan Q12 относится к утверждённому типу средств измерений и внесён в Государственный реестр средств измерений Российской Федерации (ГРСИ). Наличие свидетельства об утверждении типа подтверждает прохождение прибором предусмотренных метрологических испытаний и официальное соответствие установленным требованиям к средствам измерений. Это обеспечивает документально подтверждённую точность оборудования и позволяет использовать StaticScan Q12 для профессиональных измерительных и контрольных задач, где важны достоверность и воспроизводимость результатов.
