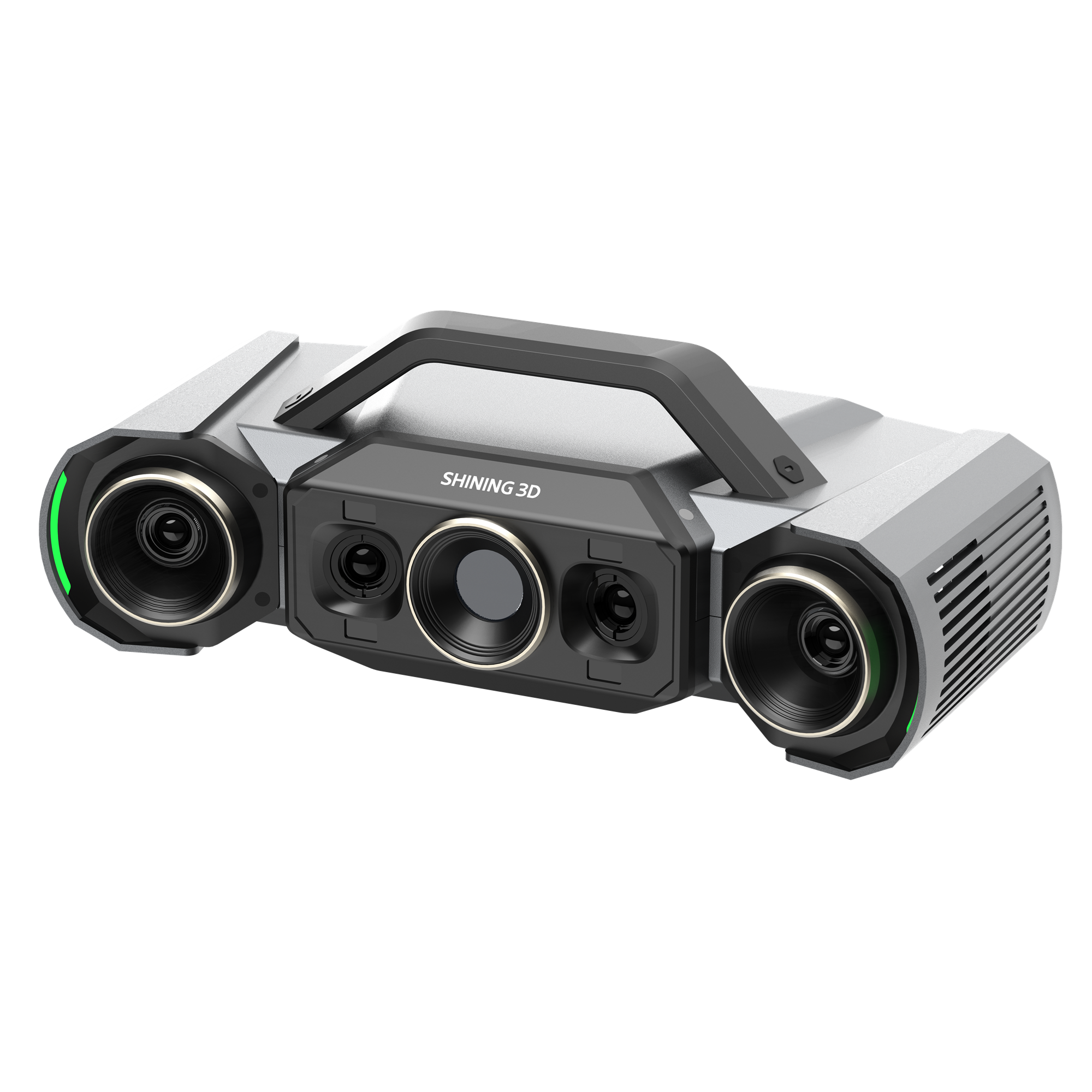

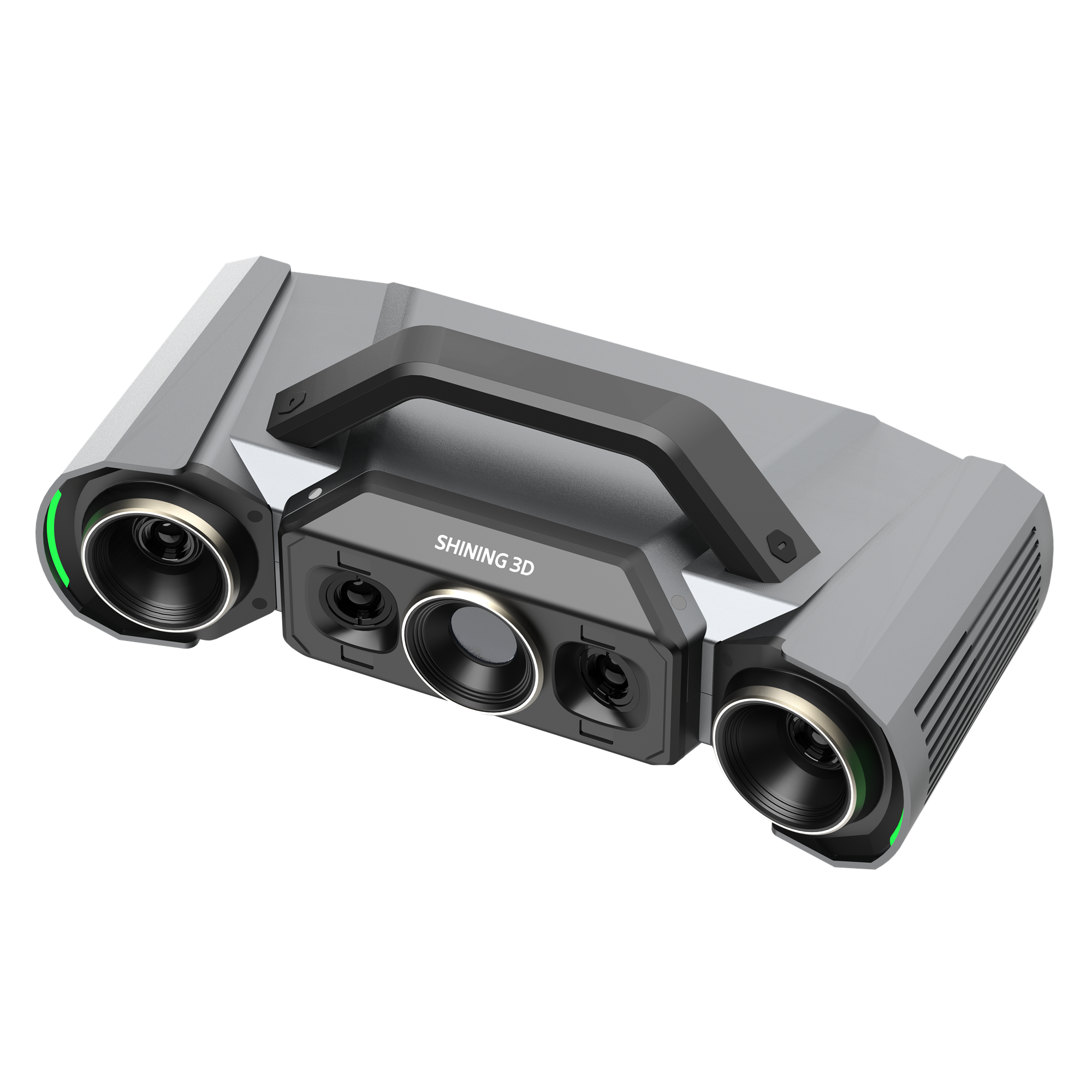

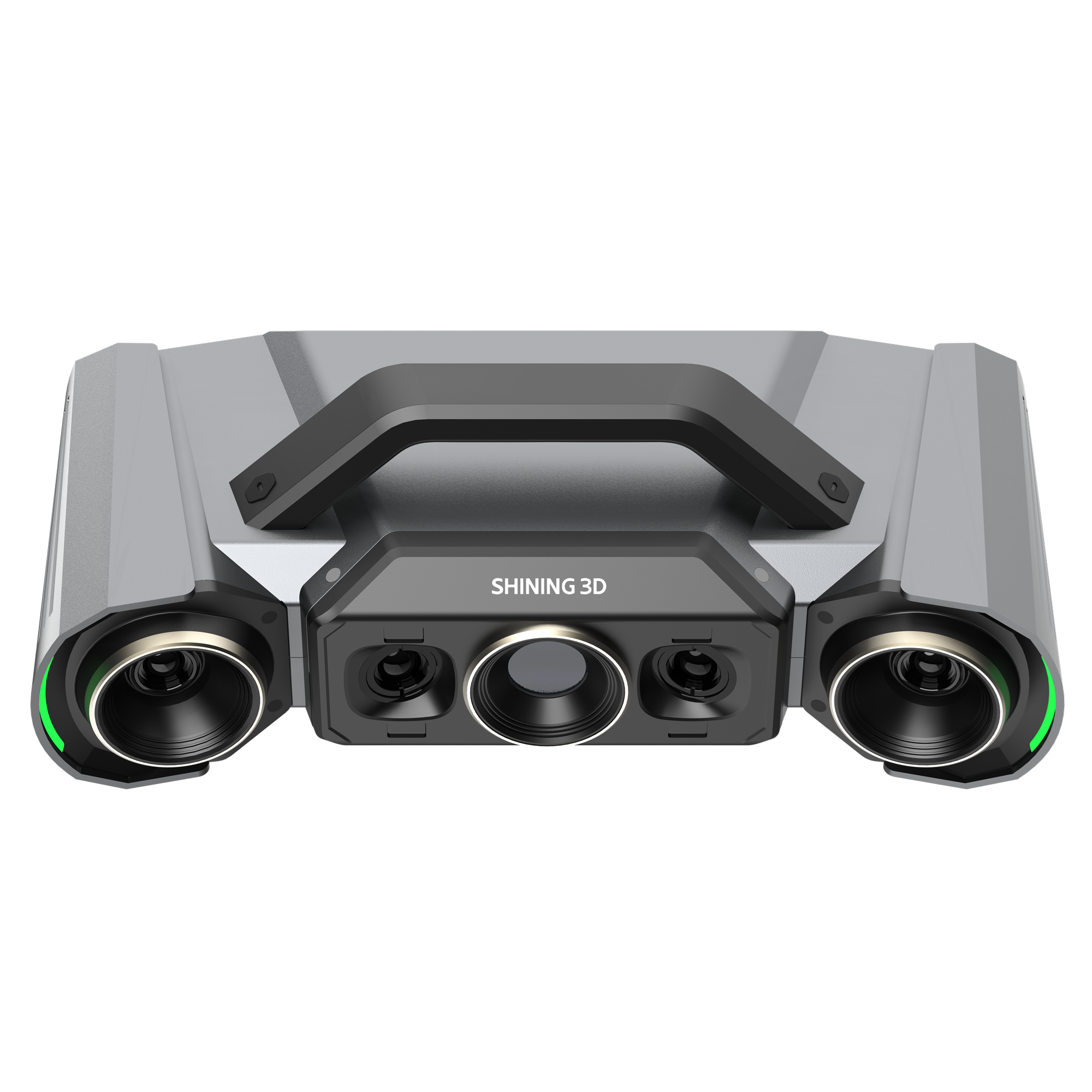

3D сканер Shining 3D OptimScan Q9 HD

Shining 3D OptimScan Q9 HD — стационарный высокоточный метрологический 3D-сканер, разработанный специально для контроля качества, трехмерной инспекции и реверс-инжиниринга. Данная система оптического сканирования оснащена четырьмя 9-мегапиксельными камерами высокого разрешения и использует технологию синего светодиодного подсвета для достижения исключительной детализации геометрии деталей. Важнейшим преимуществом устройства является сертифицированная точность до 0,004 мм, которая гарантирует стабильность и повторяемость результатов измерений в соответствии со строгими стандартами ISO 10360-13. Сканер поддерживает быструю смену двух областей сканирования, а встроенный двухчиповый модуль позволяет оцифровывать один кадр менее чем за одну секунду. Благодаря технологии Monocular-Stereo Fusion (MSF) и интеллектуальной автоэкспозиции, прибор легко справляется с объектами сложных форм и контрастными поверхностями, а также без труда интегрируется с роботизированными системами для автоматизации производства.

Точность на уровне микрон

Благодаря четырём камерам высокого разрешения и исключительной точности 0,004 мм система безупречно фиксирует мельчайшие элементы и сложные поверхности с беспрецедентной чёткостью, обеспечивая максимально достоверную 3D-оцифровку даже самых замысловатых геометрических форм. Точность работы системы тщательно подтверждена в соответствии с международными стандартами. Все проверочные испытания проводятся в лаборатории, аккредитованной по ISO/IEC 17025, — это гарантирует полную прослеживаемость результатов и абсолютную уверенность в каждом измерении. Разрешение в малом диапазоне составляет 0,03 мм и большом 0,06 мм.

Простое переключение диапазонов сканирования

OptimScan Q9 HD оснащен функцией мгновенного переключения между двумя рабочими зонами, что полностью исключает необходимость вручную настраивать фокус или диафрагму. Фирменное программное обеспечение автоматически выполняет бесшовное слияние полученных массивов данных, обеспечивая идеальный баланс между высокой скоростью работы и максимальной детализацией готовой 3D-модели. Большой диапазон сканирования составляет 220x150 мм, а малый 80x50 мм.

Гибкие режимы работы

OptimScan Q9 HD предлагает три формата работы под любые производственные задачи:

• Ручной. Компактность устройства гарантирует оператору свободу движений при сканировании.
• Полуавтоматический. Использование штатива и поворотного стола повышает точность.
• Автоматический. Интеграция с роботами позволяет автоматизировать серийный контроль качества.

Технология MSF (Monocular-Stereo Fusion)

Технология слияния монокулярных и стереоскопических данных (MSF) значительно повышает полноту и целостность 3D-сканирования, позволяя безупречно оцифровывать сложные углы, стыки и труднодоступные элементы геометрически сложных промышленных деталей.

• Максимальная полнота данных. Исключает "слепые зоны" при оцифровке сложной геометрии.
• Точная фиксация геометрии. Гарантирует идеальную проработку острых углов, стыков и пазов.
• Высокая целостность сканов. Минимизирует количество пропусков и шумов в облаке точек.
• Стабильность измерений. Повышает повторяемость результатов при контроле отклонений.

Двухосевой автоматический поворотный стол (опция)

Поворотный стол грузоподъёмностью до 3 кг позволяет в один клик запускать многоракурсную оцифровку, многократно ускоряя сбор данных. Встроенный интеллектуальный алгоритм самостоятельно обнаруживает слепые зоны и автоматически досканирует пропущенные участки для получения более полных данных об объекте. Высокопроизводительная двухчиповая платформа сканера обеспечивает сверхбыструю съемку каждого кадра менее чем за одну секунду при высокой плотности данных.

Программное обеспечение

Оптический 3D-сканер OptimScan Q9 HD комплектуется мощным программным обеспечением, которое регулярно обновляется на бесплатной основе без скрытых платежей или ежегодных подписок. Встроенный софт оснащен готовыми шаблонами сканирования и продвинутыми алгоритмами, включая автоматическое обнаружение вибраций, непрерывный контроль температуры для стабильности измерений, а также функцию эффективного отсечения заднего фона. Благодаря отсутствию ограничений по времени использования и расходов на лицензии, система гарантирует минимальную стоимость владения при интенсивной круглогодичной эксплуатации.

Модуль 3D-инспекции SHINING3D Inspect (опция)

Специализированное программное обеспечение SHINING 3D Inspect предлагает оптимизированный модульный подход к 3D-контролю, максимально упрощая весь рабочий процесс от сбора данных до генерации финальных отчетов. Созданный на базе собственных инновационных разработок компании, этот софт идеально подходит для размерного контроля и проверки качества компонентов в автомобилестроении, аэрокосмической отрасли и точном машиностроении. Главным преимуществом системы является официальная сертификация точности от Physikalisch-Technische Bundesanstalt (PTB), которая гарантирует полную метрологическую прослеживаемость и достоверность каждого полученного результата измерений.

Совместимость с измерительными комплексами

Сканер OptimScan Q9 HD легко встраивается в интеллектуальный измерительный комплекс, обеспечивая сквозную автоматизацию контроля геометрии на всех этапах — от бесконтактного сканирования до выпуска готовых аналитических отчетов.

Профессиональный стационарный 3D-сканер Shining 3D OptimScan Q9 HD - высокоточное метрологическое оборудование для контроля качества и реверс-инжиниринга. Инновационная технология слияния данных MSF исключает слепые зоны, позволяя бесконтактно оцифровывать скрытые пазы и углы. Благодаря двухчиповой платформе и автоэкспозиции, скорость сканирования одного кадра составляет менее 1 секунды Купить 3D-сканер Shining 3D OptimScan Q9 HD вы можете в компании 3DVision.
