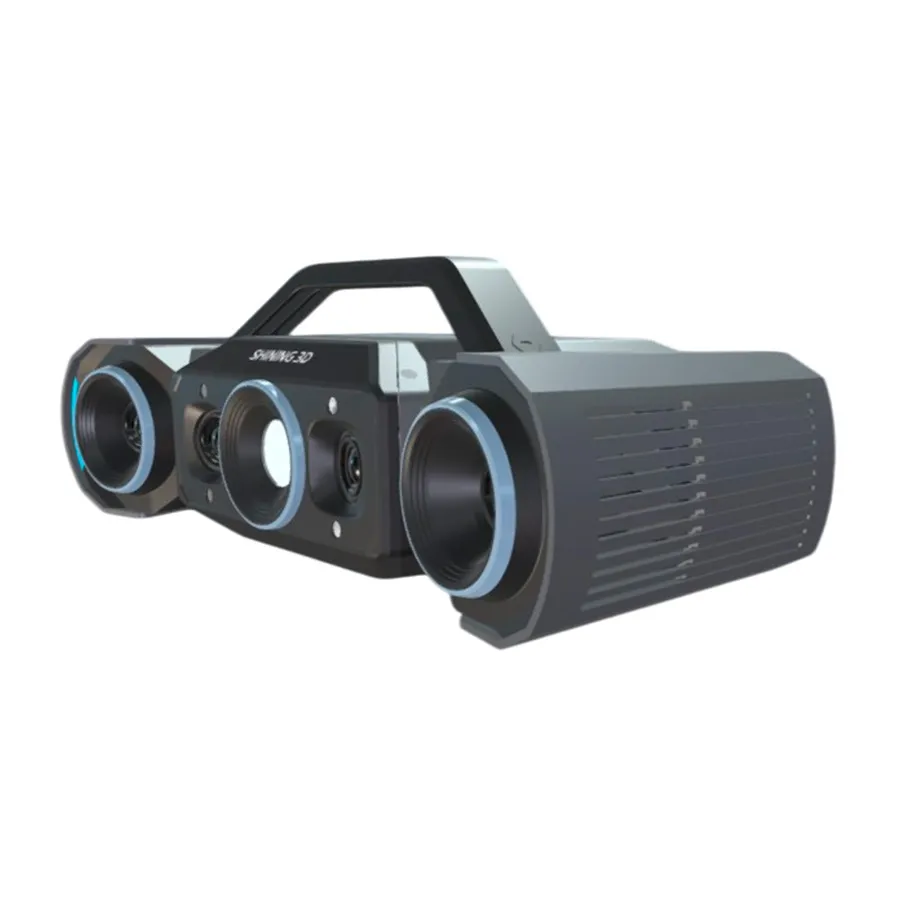

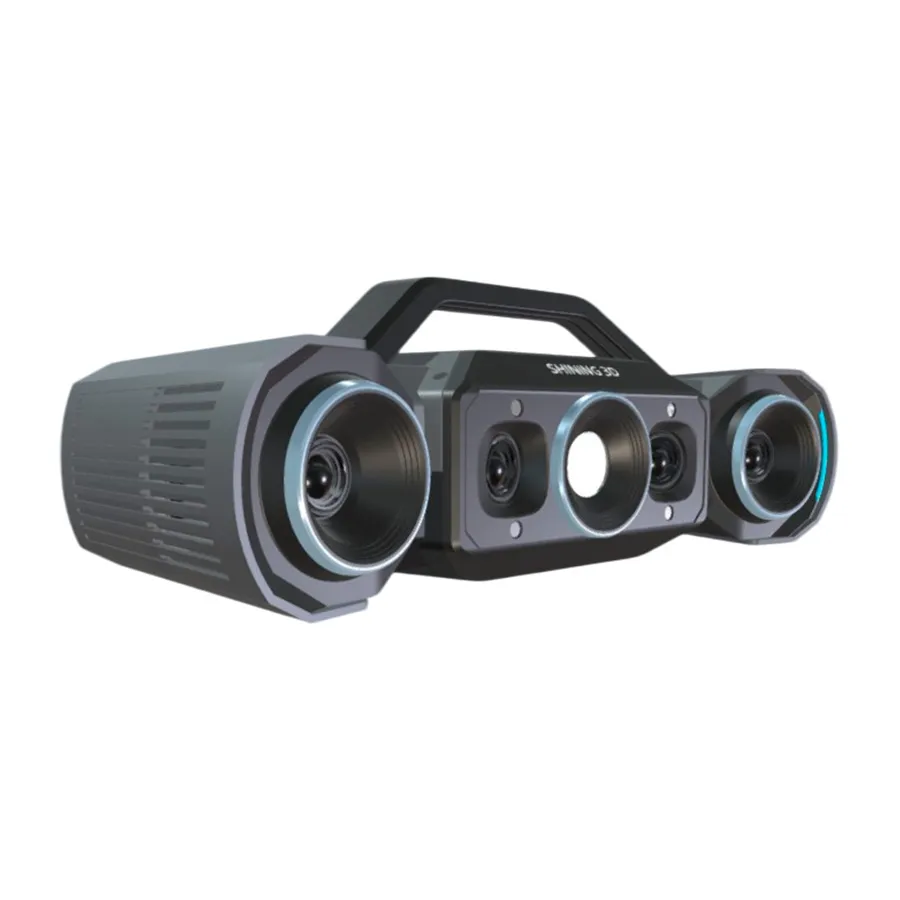

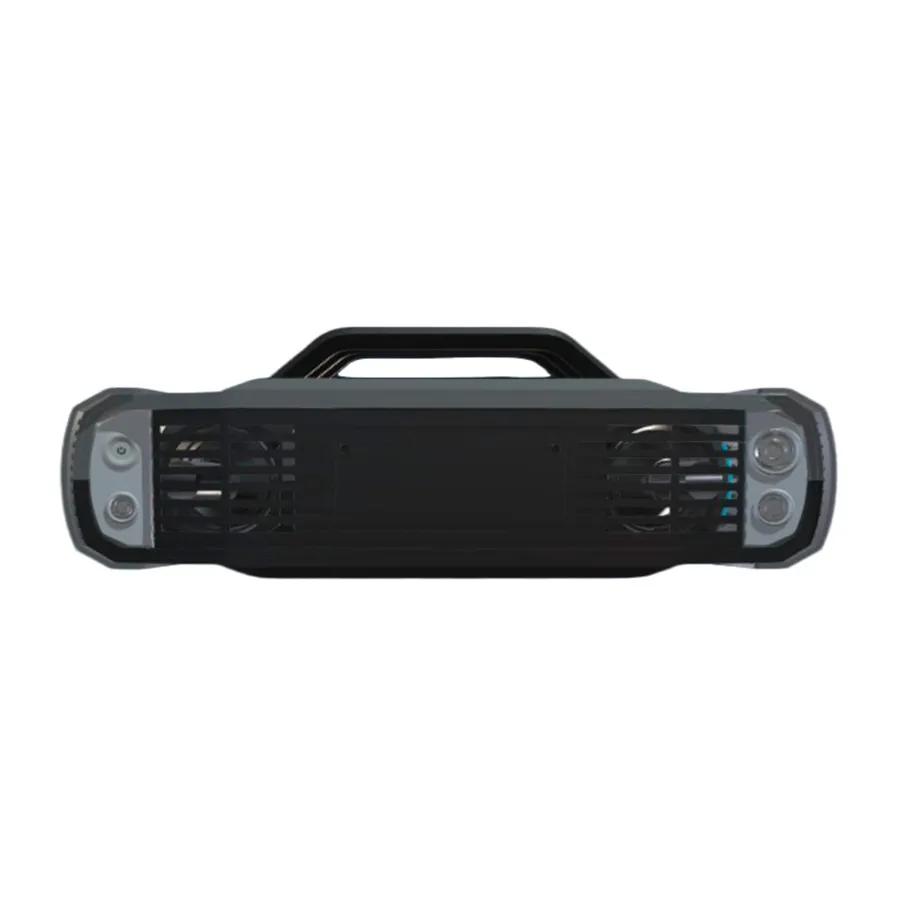

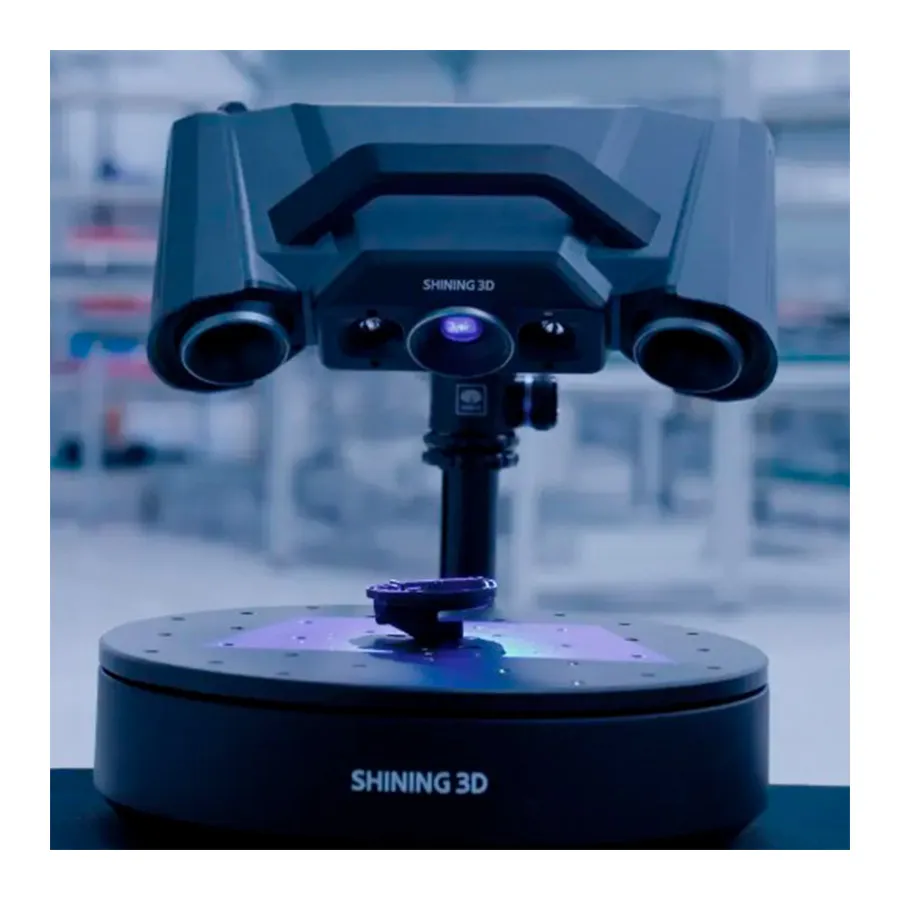

OptimScan Q Series — это стационарные системы для метрологического 3D-сканирования и инспекции, рассчитанные на задачи контроля геометрии и допусков в производстве. Серия построена на 4 высокоразрешающих камерах и усиленных алгоритмах реконструкции, что позволяет получать стабильные измерительные результаты с точностью до 0,005 мм. Точность подтверждается приёмочными испытаниями по VDI/VDE 2634 Part 2 и ISO 10360, а калибровка/проверка выполняется в аккредитованной лаборатории ISO/IEC 17025, что важно для трассируемости измерений.
.png "image-Photoroom (26).png")
Ключевые особенности
Два диапазона сканирования — быстро и без перенастройки
В OptimScan Q реализованы две области сканирования, которые переключаются в один клик - без ручной подстройки апертуры и фокусного расстояния. Это удобно в реальной работе: крупные детали или общий обзор снимаются в большом диапазоне, а критичные зоны и мелкие элементы - в малом, при этом данные из разных диапазонов сшиваются в ПО в единый результат
- Большой диапазон: 430 × 300 мм
- Малый диапазон: 160 × 110 мм
MSF (Monocular-Stereo Fusion) — чище данные на сложных гранях
Функция Monocular-Stereo Fusion (MSF) повышает покрытие и целостность данных на «проблемных» участках: углах, кромках, стыках и переходах - там, где часто появляются разрывы или недосъём. В итоге сетка получается более полной, а подготовка данных под измерения и контроль занимает меньше времени.
Multiple Exposure и «Single Shot < 1 s» - ускорение без потери точности
Серия оснащена встроенным двухчиповым вычислительным модулем, благодаря чему каждый «снимок» выполняется менее чем за 1 секунду при высокой плотности данных. Для разных поверхностей предусмотрены режимы множественной экспозиции, включая интеллектуальную автоэкспозицию - это помогает быстрее подобрать оптимальные параметры и получать стабильный результат на различных типах поверхности, сокращая общее время сканирования.

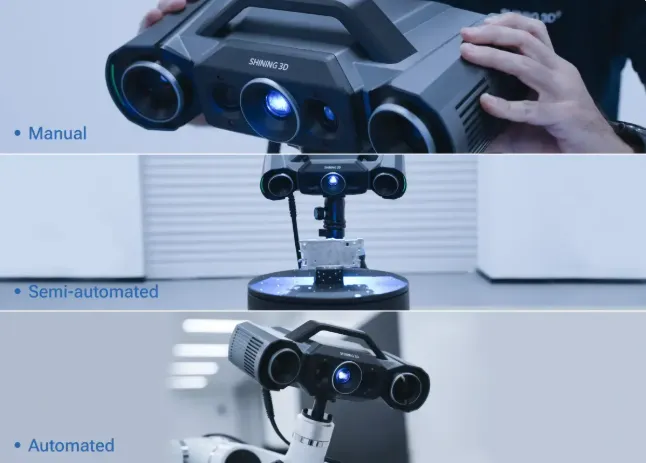

Ручной, полуавтоматический и полностью автоматизированный формат работы

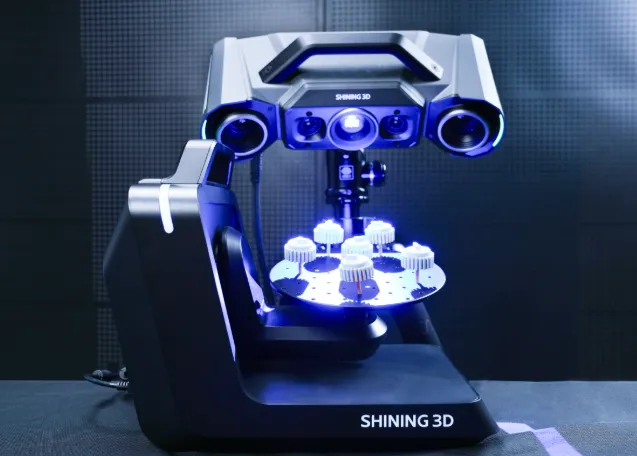

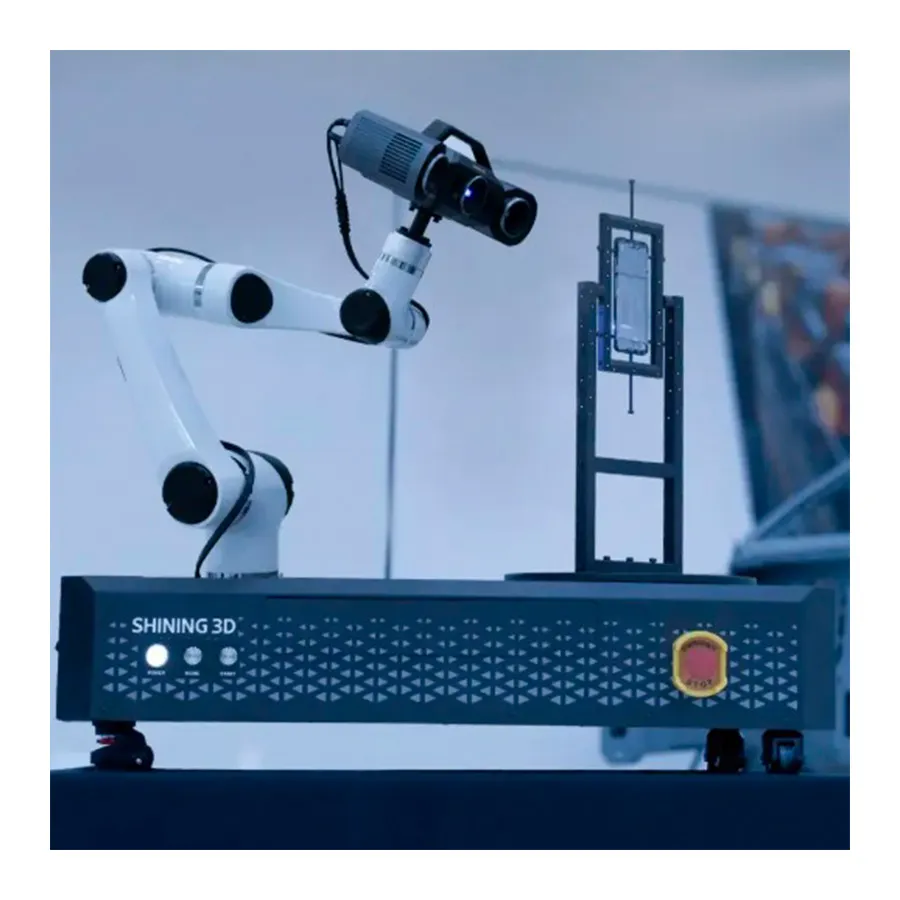

компактен и подходит для гибкой ручной работы, когда нужно быстро проверить деталь прямо на участке. Для повышения повторяемости и скорости в сериях систему можно использовать в полуавтоматическом режиме - со штативом и автоматическим поворотным столом с нагрузкой до 20 кг, что делает процесс стабильнее и снимает часть рутинных операций с оператора. Для полностью повторяемых задач предусмотрена интеграция с роботами - для точных и однотипных инспекций в автоматическом цикле.
Автоматический двухосевой стол (опция)
Автоматический двухосевой поворотный стол (нагрузка до 3 кг) предназначен для бесперебойной работы с высокоточными системами 3D-контроля. Он позволяет выполнять многоугольное автоматическое сканирование одним щелчком мыши в программном обеспечении для сканирования.
Автоматизированная инспекция «от сканирования до отчёта»
OptimScan Q может интегрироваться с интеллектуальными системами 3D-инспекции, формируя полный автоматизированный процесс: обучение траектории → автоматическое 3D-измерение → автоматическая 3D-инспекция → генерация отчёта. Такой подход удобен для серийного контроля, где нужна повторяемость, скорость и стандартизированная отчётность.
Типовые задачи (примеры применения)
Система ориентирована на контроль геометрии и допусков (GD&T) для точных деталей: корпусные и механически обработанные элементы, где важны плоскостность, позиционные допуски и сравнение с CAD. Также OptimScan Q применяют для контроля штампованных и листовых деталей (оценка формообразования и отклонений), а также в задачах разработки/ремонта пресс-форм и оснастки, когда требуется быстро оцифровать поверхность и сопоставить с эталоном. Для линий и критичных постов возможна роботизированная интеграция с автоматической выдачей отчётов.
Важные ограничения и условия работы
OptimScan Q не снимает цветную текстуру, поскольку в системе нет цветной камеры для захвата текстурной информации.
Сканирование возможно без маркеров; при повышенных требованиях к точности система распознаёт non-reflective маркеры 1 мм, 2 мм или 4 мм.
| Артикул |
203901 |
| Производитель |
Shining 3D |
| Страна производитель |
Китай |
| Вес нетто |
3,5 кг |
| Габариты |
366 × 162 × 132 мм |
| Источник света |
Синий светодиод |
| Рабочее расстояние |
Большой диапазон: 590 мм, Малый диапазон: 210 мм |
| Точность |
Большой диапазон: 0,015 мм, Малый диапазон: 0,005 мм |
| Особенности |
Разрешение: OptimScan Q12: 4 × 12,3 МП, OptimScan Q9: 4 × 9 МП, FOV:Большой диапазон: 430 × 300 мм, Малый диапазон: 160 × 110 мм |
| Технология сканирования |
Оптический структурированный подсвет |
| Сертификация |
CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX |
| Расстояние между точками |
OptimScan Q12: Большой диапазон: 0,1 мм, Малый диапазон: 0,04 мм OptimScan Q9: большой диапазон: 0,11 мм, Малый диапазон: 0,05 мм |
| Глубина резкости |
Большой диапазон: 300 мм, Малый диапазон: 60 мм |
-
