3D сканер Shining 3D OptimScan Q12 HD

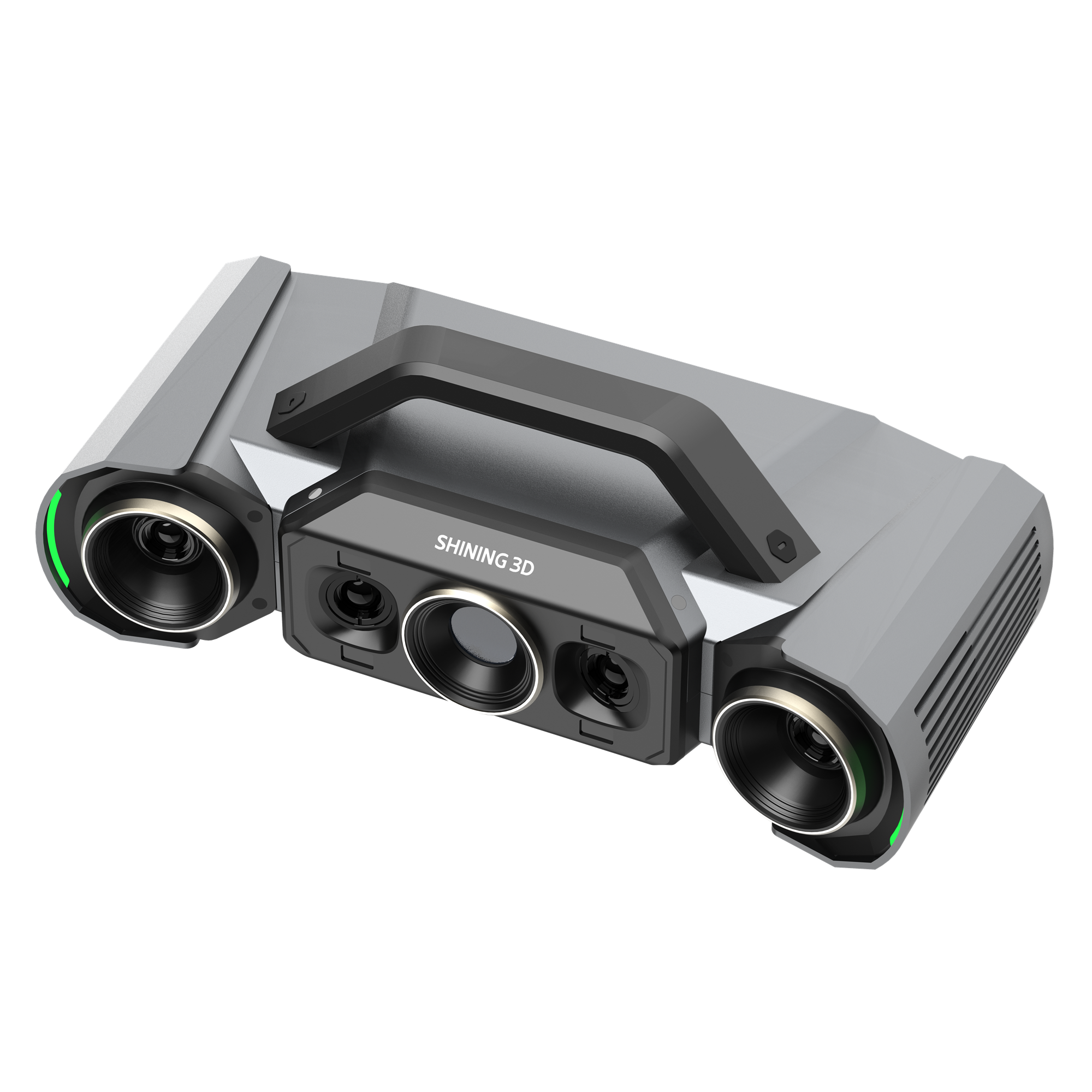

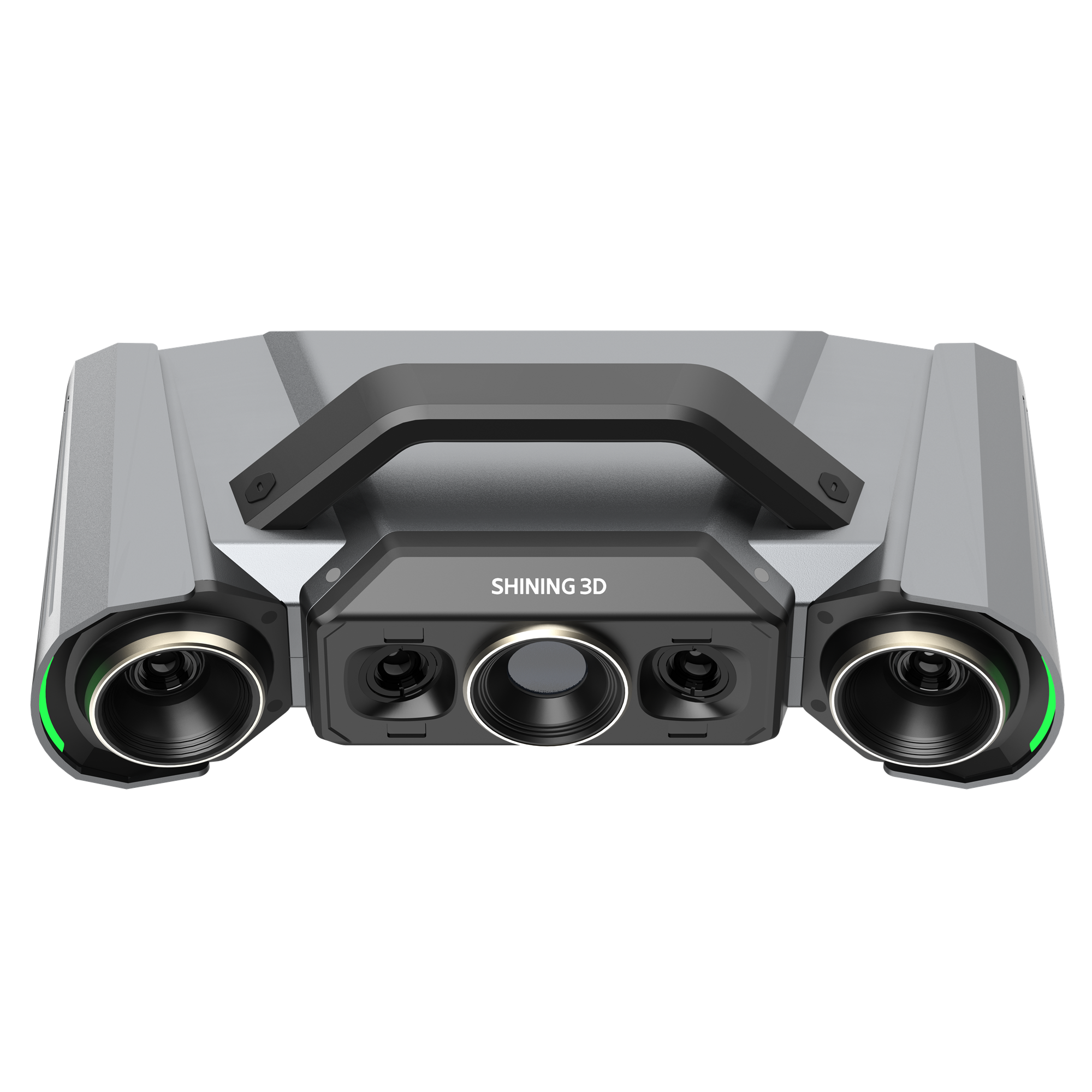

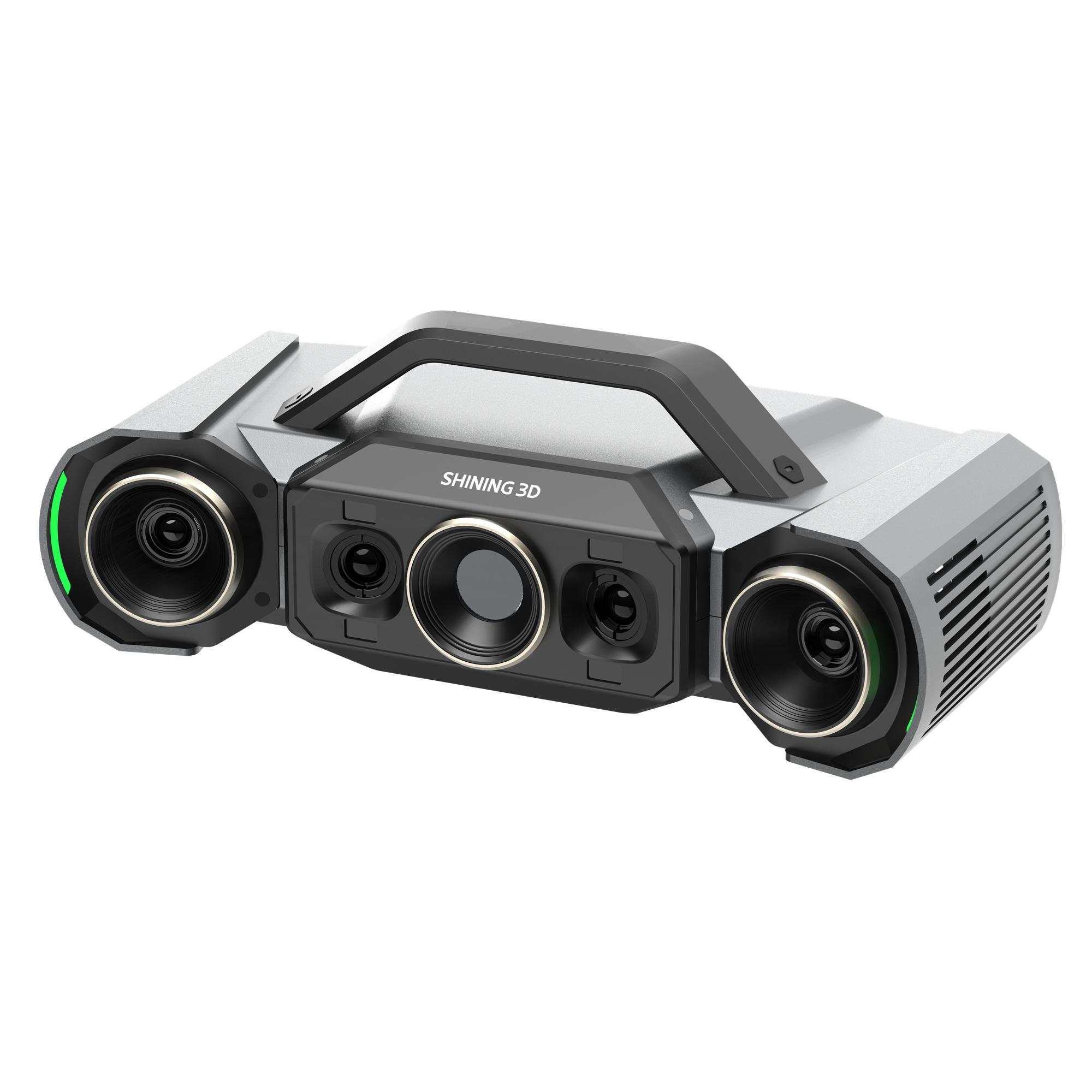

Shining 3D OptimScan Q12 HD — метрологический сканирующий комплекс промышленного класса, созданный для высокоточного контроля геометрии, инспекции и обратного проектирования. Оптический модуль системы состоит из четырех 12.3-мегапиксельных камер и синего LED-подсвета, что обеспечивает безупречную проработку мельчайших элементов деталей. Ключевая особенность прибора — сертифицированная точность измерений до 0,004 мм по строгому стандарту ISO 10360-13, гарантирующая абсолютную повторяемость результатов. Модель поддерживает моментальное переключение между двумя рабочими зонами, а мощная двухчиповая платформа выполняет захват кадра менее чем за секунду. За счет фирменной технологии слияния данных MSF и адаптивной автоэкспозиции сканер эффективно оцифровывает контрастные и геометрически сложные поверхности, а также легко встраивается в роботизированные линии для полной автоматизации производства.

Точность на уровне микрон

Оснащенная четырьмя камерами высокого разрешения система гарантирует безупречную детализацию сложных поверхностей с погрешностью не более 0,004 мм, что позволяет с абсолютной точностью оцифровывать самые замысловатые геометрические формы. Соответствие измерительного комплекса строгим международным регламентам официально подтверждено испытаниями. Все проверочные тесты оборудования проходят в специализированной лаборатории, аккредитованной по стандарту ISO/IEC 17025, что обеспечивает строгую метрологическую прослеживаемость и гарантирует достоверность каждого полученного скана. Разрешение в малом диапазоне составляет 0,02 мм и большом 0,054 мм.

Простое переключение диапазонов сканирования

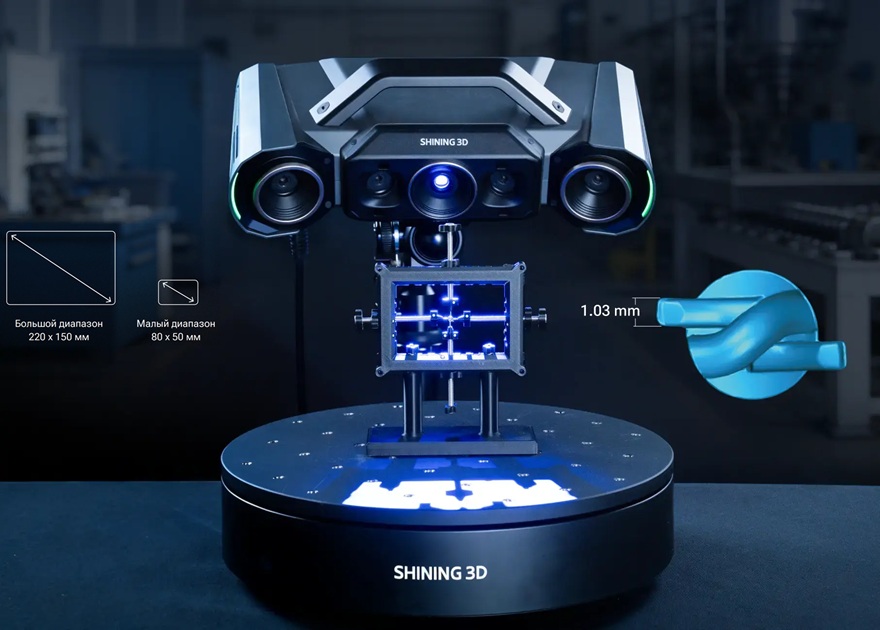

Модель OptimScan Q12 HD поддерживает моментальное переключение между двумя рабочими зонами: большим диапазоном 220x150 мм и малым 80x50 мм, полностью избавляя оператора от ручной настройки диафрагмы или фокуса. Фирменный софт в автоматическом режиме осуществляет бесшовное объединение массивов данных. Это гарантирует идеальный баланс между высокой производительностью сбора данных и максимальной степенью детализации итоговой 3D-модели.

Гибкие режимы работы

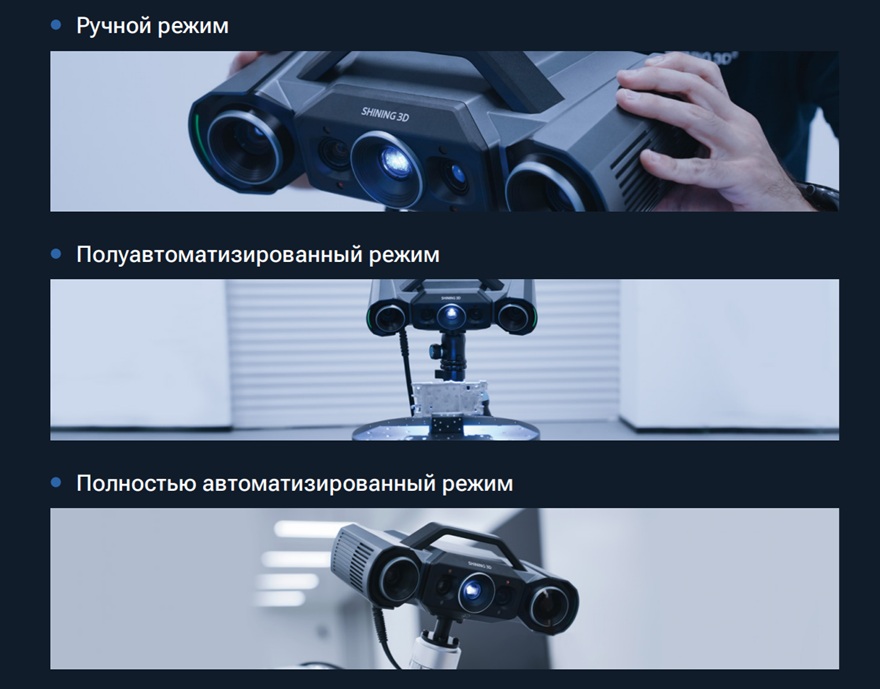

• Ручной: легкость и эргономичность сканера обеспечивают полную свободу манипуляций и удобство оцифровки в труднодоступных местах.

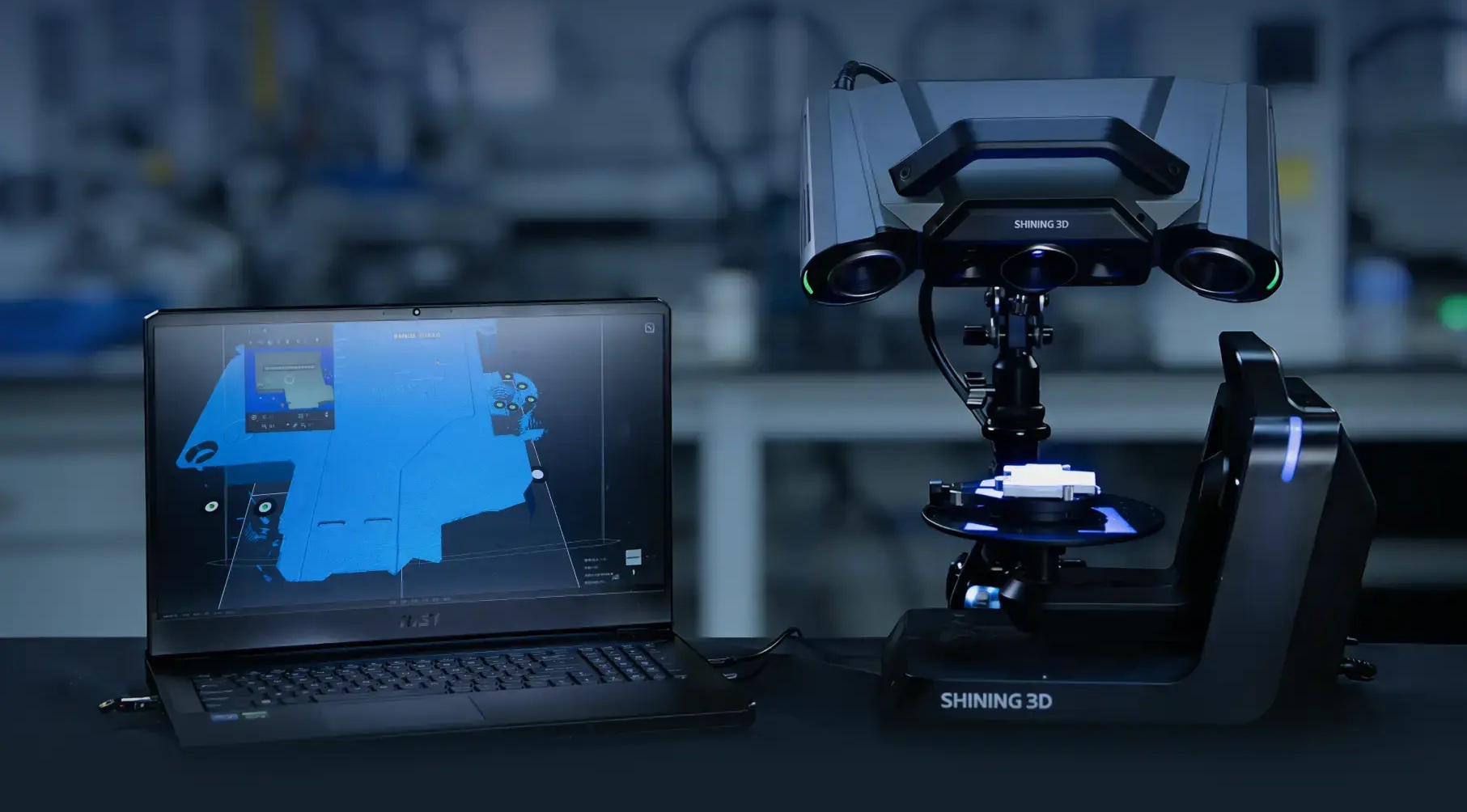

• Полуавтоматический: комбинация надежного штатива и управляемого поворотного стола повышает стабильность и повторяемость измерений.

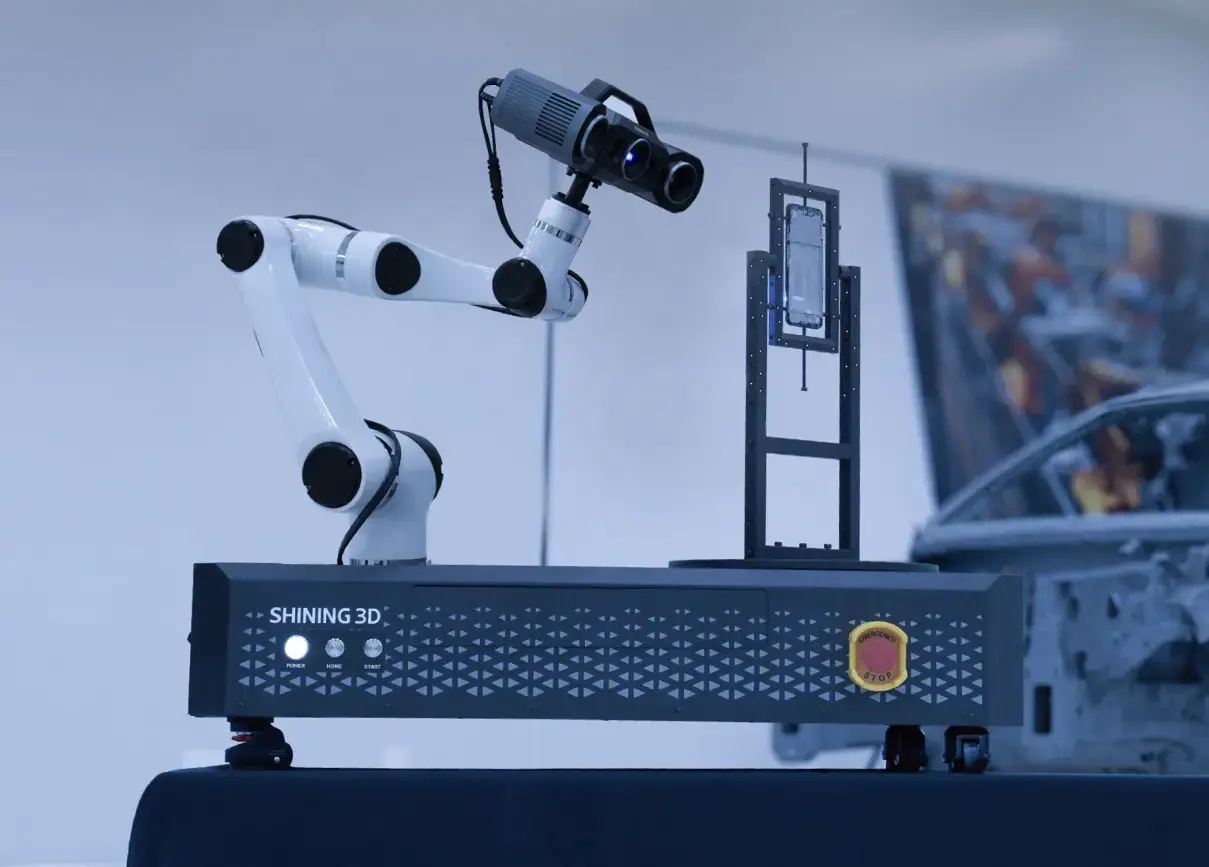

• Автоматический: прямая интеграция измерительной системы с роботами-манипуляторами позволяет полностью автоматизировать серийный контроль качества на конвейере.

Технология MSF (Monocular-Stereo Fusion)

Инновационный алгоритм слияния монокулярных и стереоскопических данных (MSF) кардинально улучшает плотность и полноту 3D-оцифровки, обеспечивая точное сканирование труднодоступных зон, углов и стыков на сложных промышленных деталях.

• Ликвидация слепых зон: гарантирует сбор сплошного массива данных даже на деталях со сложной геометрией
• Идеальная детализация кромок: обеспечивает безупречную проработку пазов, сопряжений и острых углов.
• Чистота облака точек: сводит к минимуму возникновение шумов и разрывов сетки в процессе сканирования.
• Стабильность измерений: повышает стабильность измерений при инспекции геометрических отклонений.

Двухосевой автоматический поворотный стол (опция)

Применение автоматического поворотного стола с нагрузкой до 3 кг позволяет в один клик запустить многоракурсную съемку, что радикально сокращает общее время сбора данных. Интеллектуальный алгоритм системы непрерывно анализирует геометрию, самостоятельно выявляет затененные участки и автоматически выполняет досканирование для получения монолитной цифровой модели. При этом мощная двухчиповая платформа гарантирует захват каждого высокоплотного кадра менее чем за одну секунду.

Программное обеспечение

Комплектное программное обеспечение для оптического 3D-сканера OptimScan Q12 HD поставляется с бессрочной лицензией и регулярно обновляется бесплатно, полностью исключая скрытые комиссии или ежегодные подписки. Интегрированный софт содержит предустановленные шаблоны сканирования и интеллектуальные алгоритмы, которые автоматически фиксируют вибрации, непрерывно мониторят температуру для точности измерений и чисто отсекают фоновые шумы.

Модуль 3D-инспекции SHINING3D Inspect (опция)

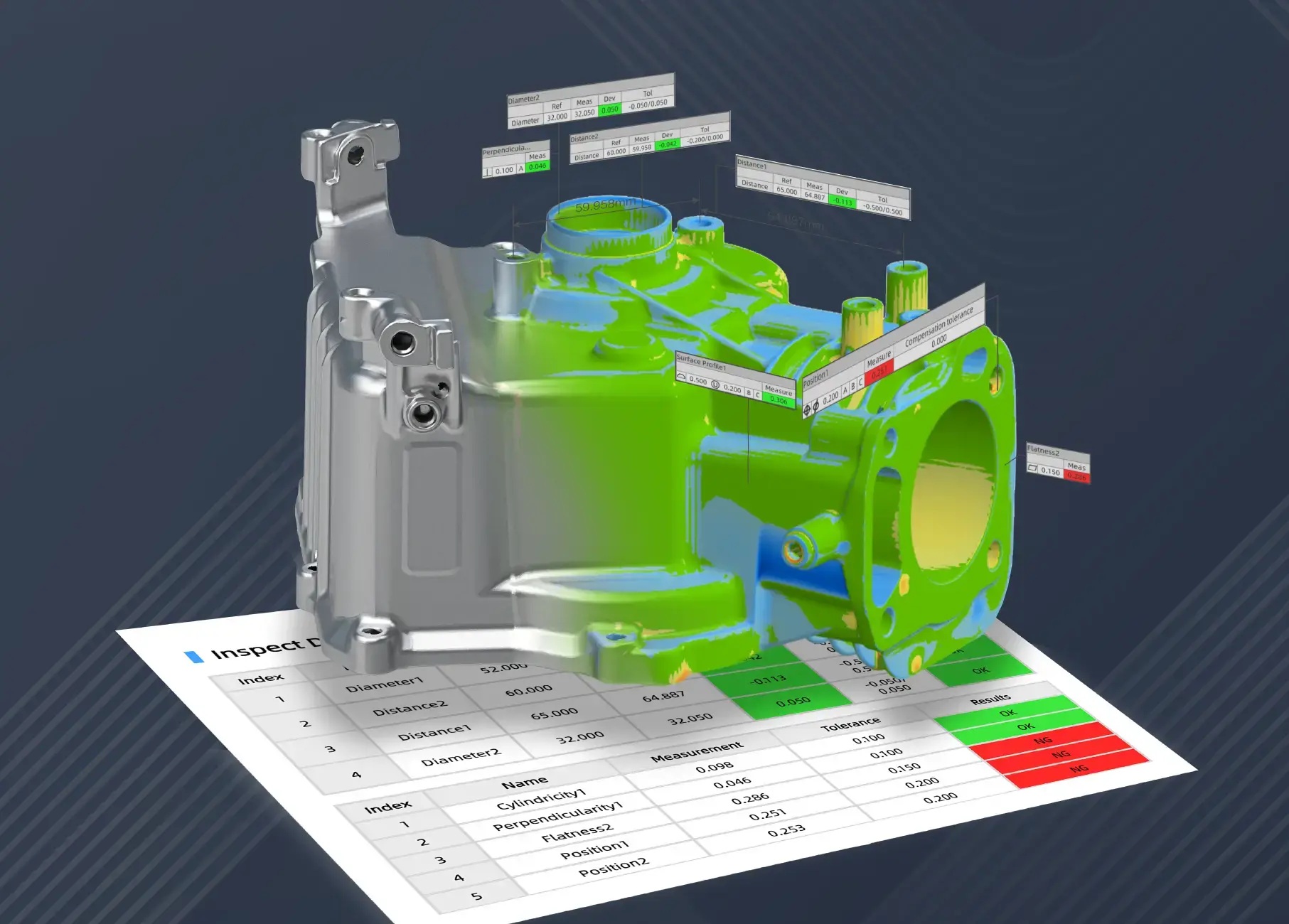

Профессиональный софт SHINING 3D Inspect реализует эффективный модульный алгоритм 3D-инспекции, сводя к минимуму рутинные операции на всех этапах — от оцифровки объекта до выпуска итоговых аналитических отчетов. Эта полностью самостоятельная разработка компании создана для оперативного контроля геометрических параметров и оценки качества деталей в авиакосмическом секторе, автопроме и высокоточном приборостроении. Ключевая ценность программного комплекса подтверждена официальным сертификатом точности от Physikalisch-Technische Bundesanstalt (PTB), что служит железной гарантией сквозной метрологической прослеживаемости и абсолютной достоверности собираемых данных.

Совместимость с измерительными комплексами

Благодаря возможности бесшовной интеграции в интеллектуальные измерительные комплексы, сканер OptimScan Q12 HD позволяет полностью автоматизировать контроль геометрии, выстраивая непрерывный цикл от бесконтактной съемки до формирования финальной аналитической отчетности.

Стационарный метрологический 3D-сканер Shining 3D OptimScan Q12 HD — это профессиональное высокоточное оборудование, разработанное для инспекции геометрии, контроля качества и обратного проектирования. Фирменный алгоритм слияния монокулярных и стереоскопических данных (MSF) полностью устраняет слепые зоны, обеспечивая точную бесконтактную оцифровку глубоких пазов, скрытых отверстий и сложных углов. Наличие мощной двухчиповой платформы и адаптивной автоэкспозиции гарантирует высокую плотность облака точек и позволяет выполнять захват одного кадра менее чем за одну секунду. Чтобы внедрить передовые измерительные технологии на своем производстве, вы можете выгодно купить сертифицированные 3D-сканеры серии Shining 3D OptimScan в компании 3DVision.
