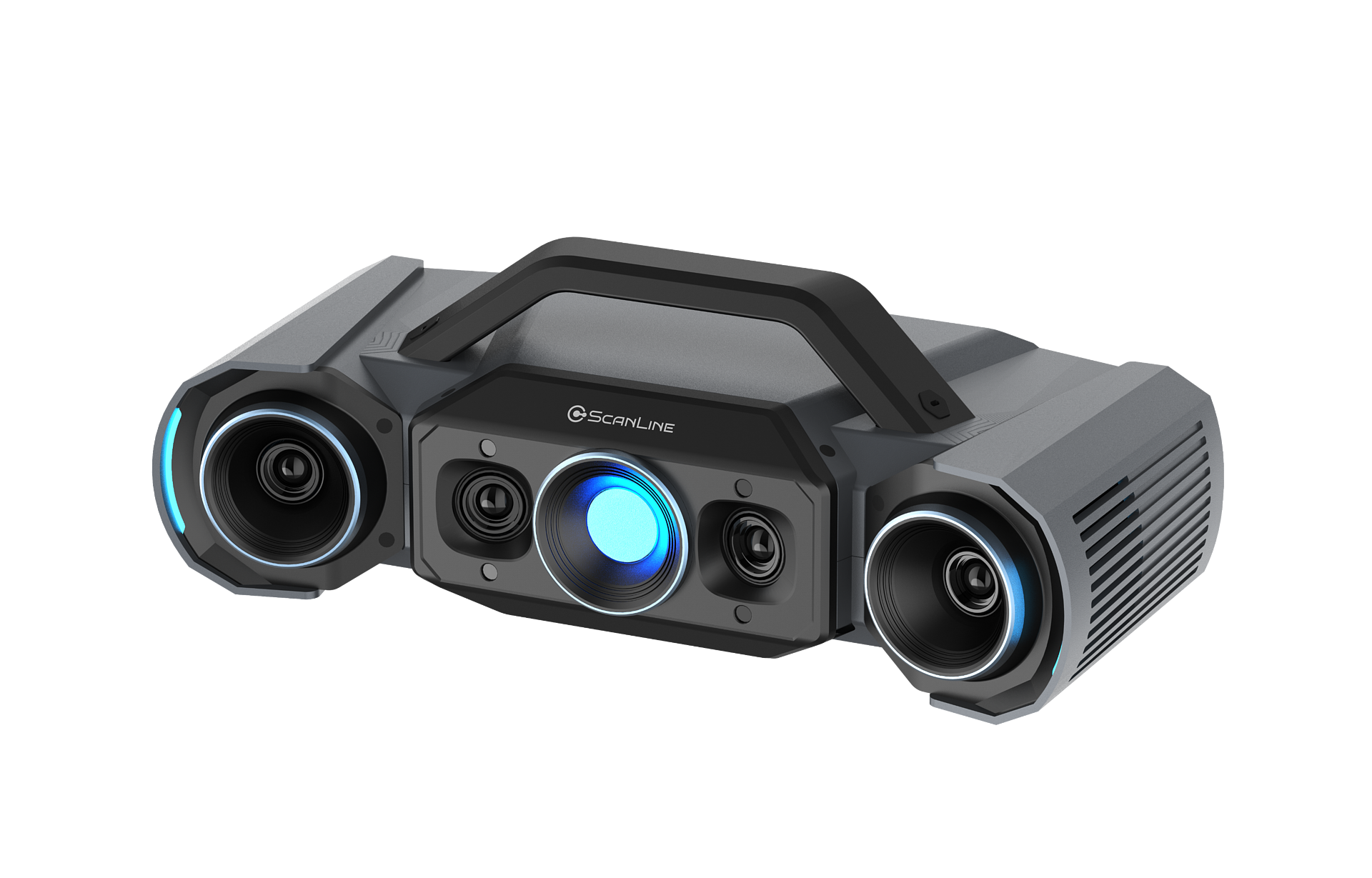

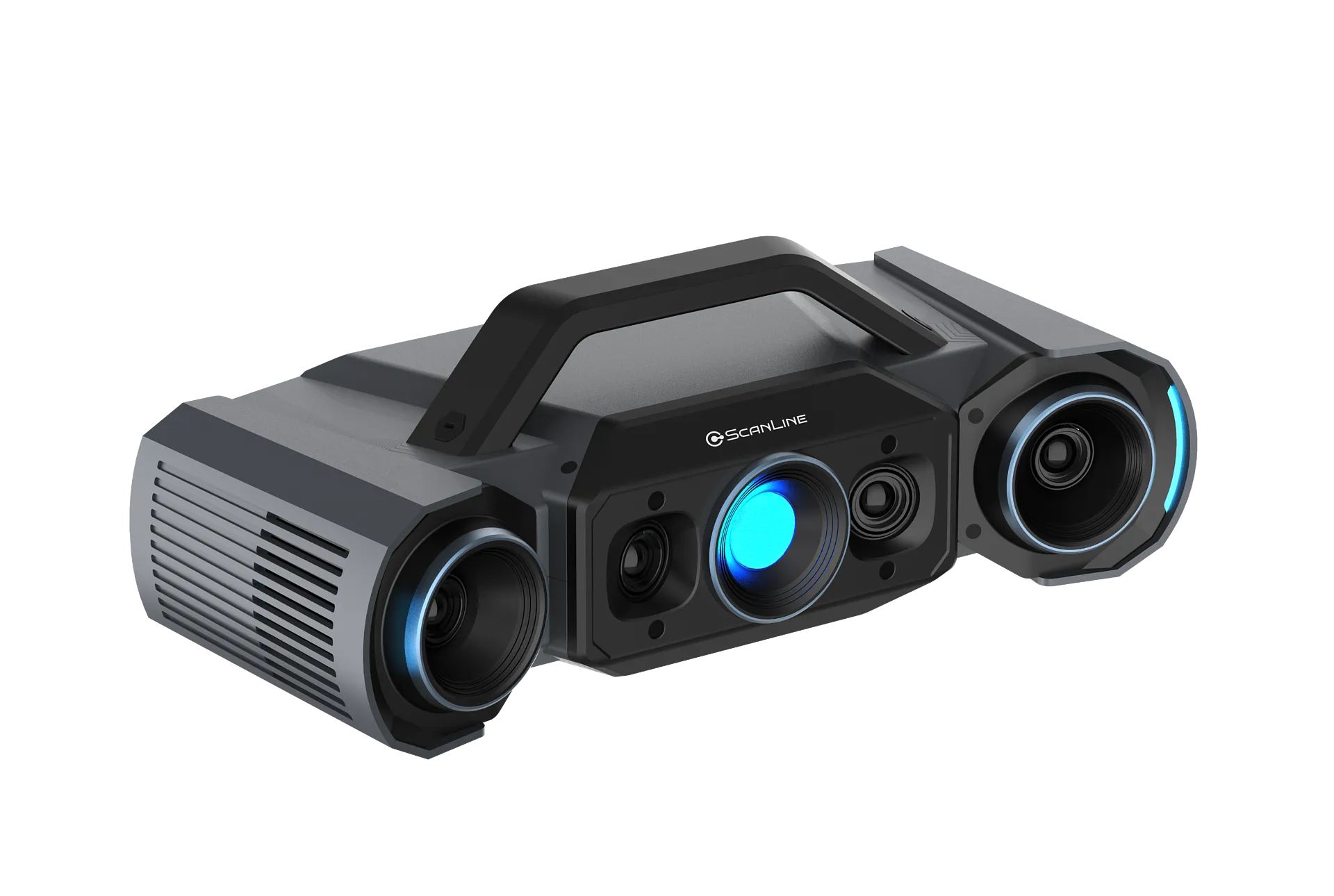

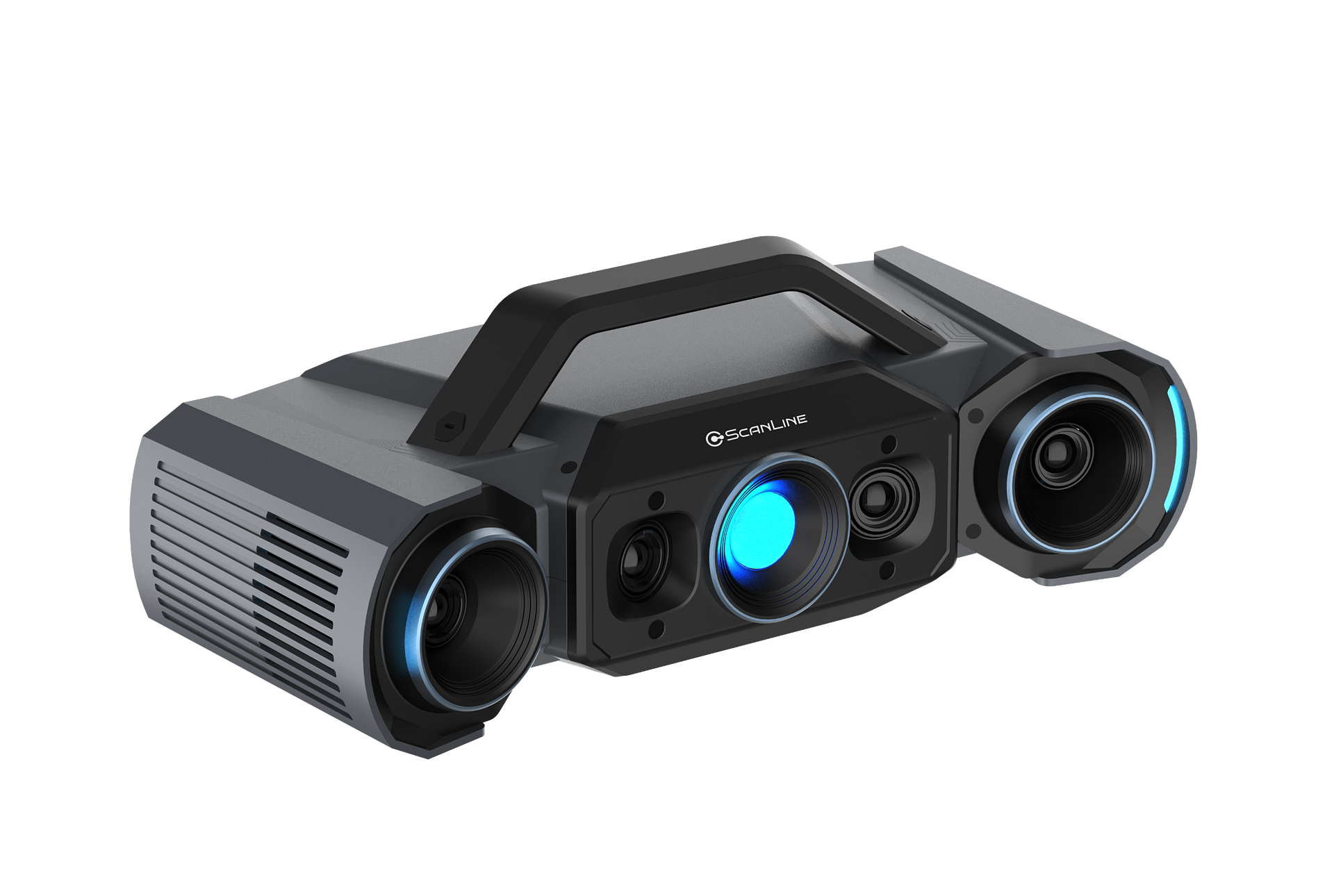

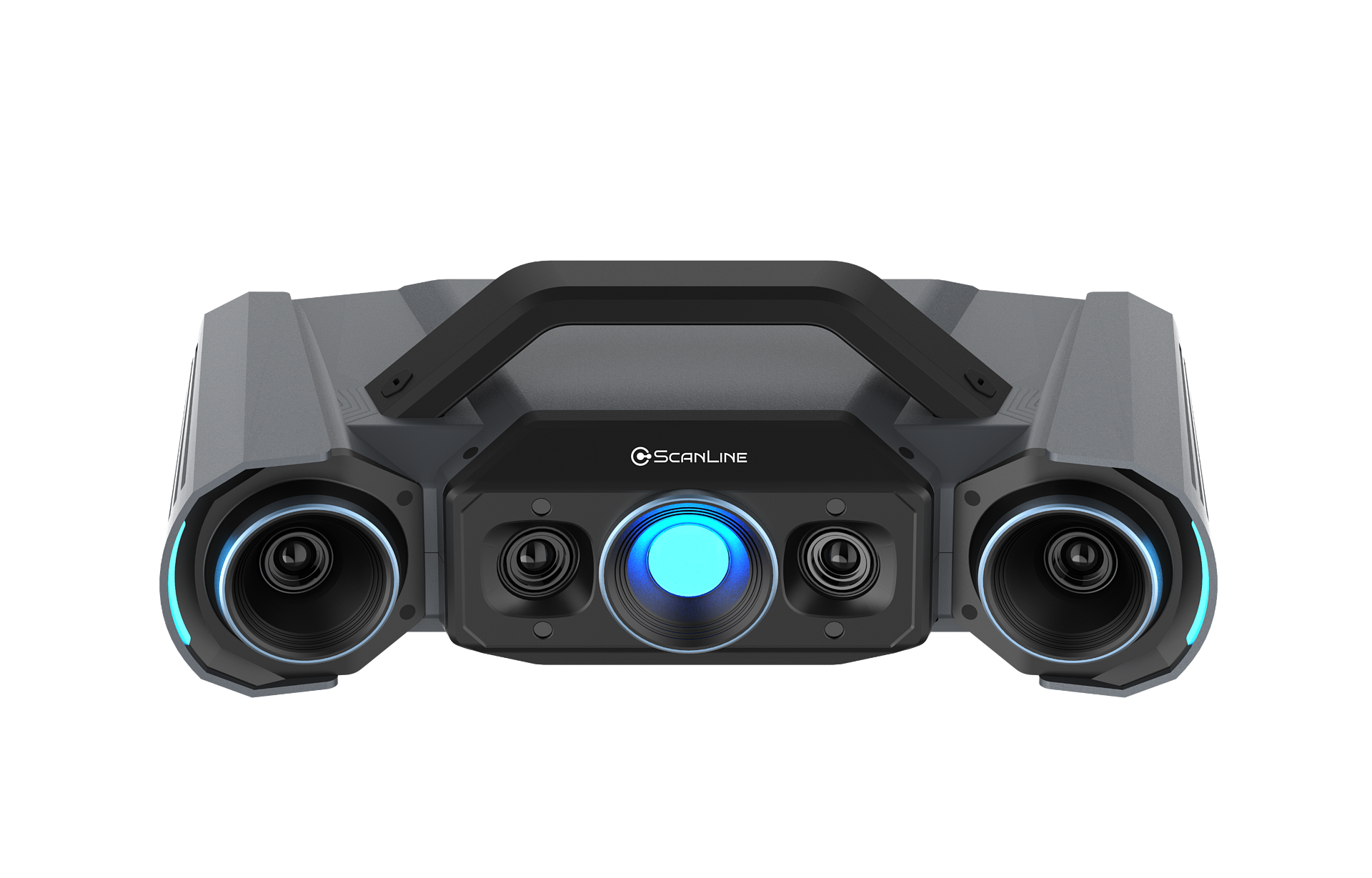

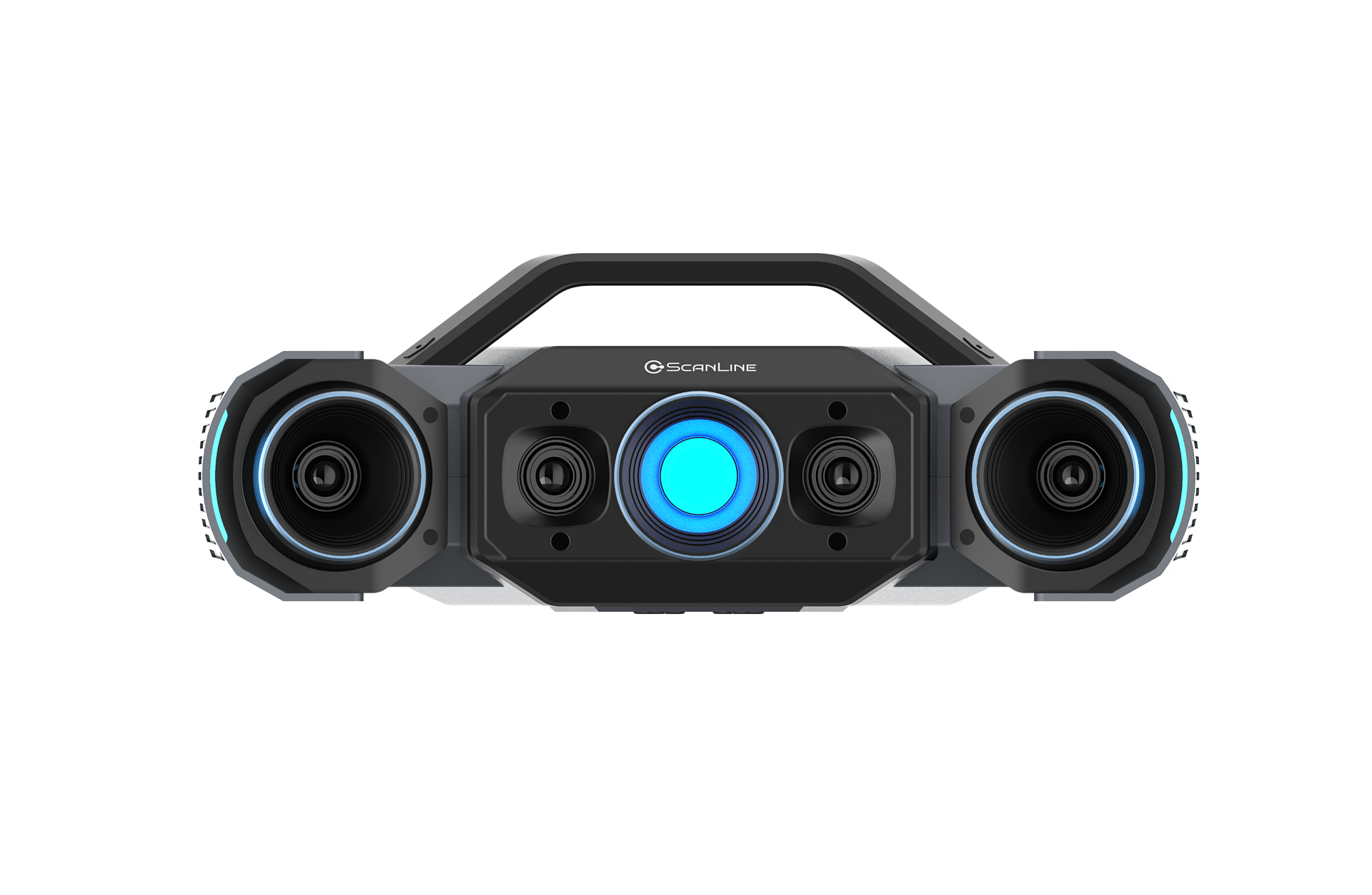

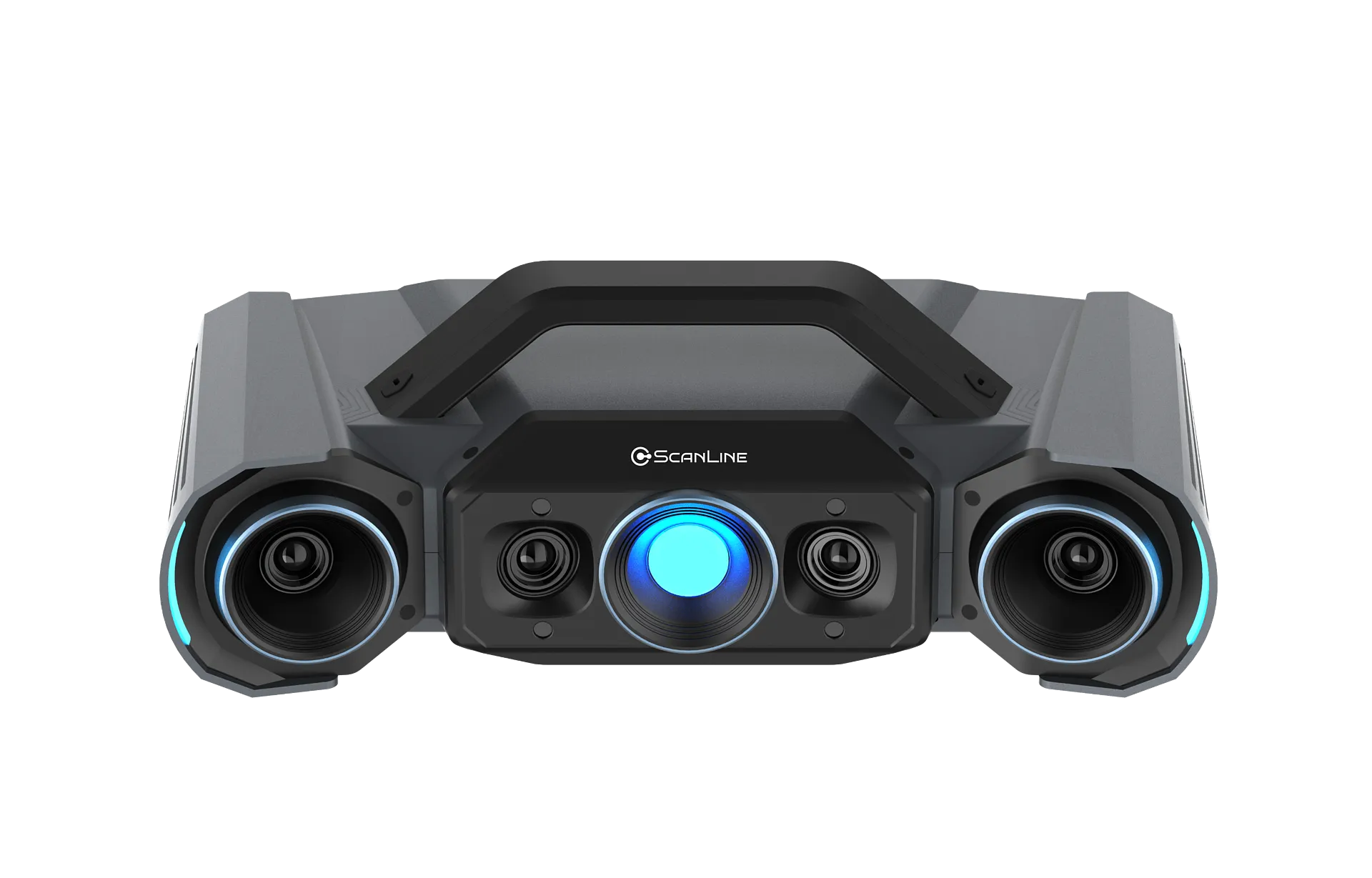

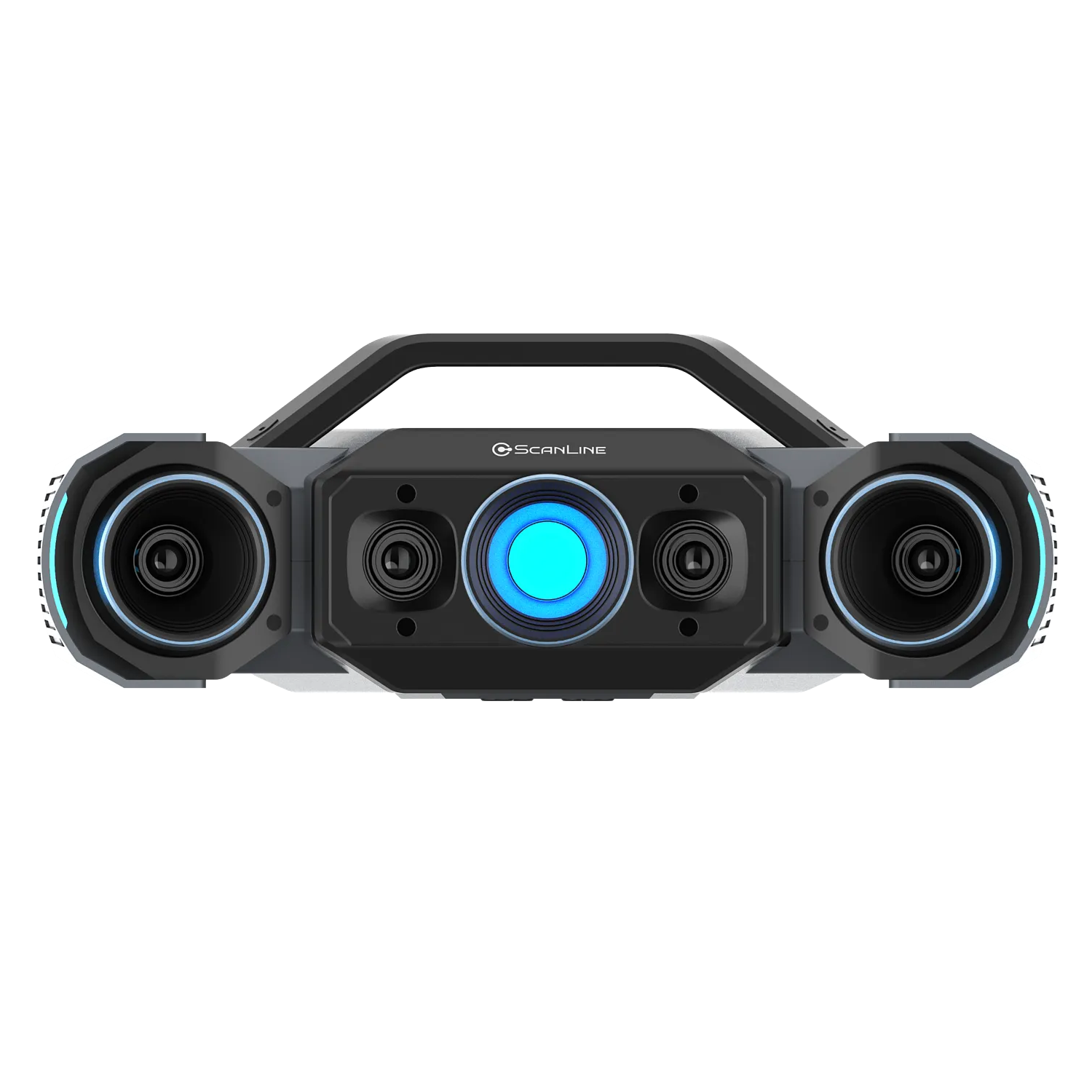

3D-сканер ScanLine StaticScan Q12

ScanLine StaticScan Q12 — высокоточный промышленный 3D-сканер, разработанный для контроля геометрии, прецизионных измерений, обратного проектирования и решения задач промышленной метрологии. Ключевым преимуществом модели является оптическая система с четырьмя камерами разрешением 12,3 Мп каждая, благодаря которой сканер получает больше визуальной информации о поверхности объекта и формирует плотное облако точек с высокой детализацией. Повышенное разрешение камер особенно важно при фиксации мелких конструктивных элементов, острых кромок, отверстий, пазов и других участков со сложной геометрией, где недостаточная детализация исходных изображений может привести к потере части информации.

StaticScan Q12 использует технологию структурированного синего LED-света, обеспечивающую стабильный захват геометрии и высокую точность измерений. В зависимости от выбранного диапазона сканирования система позволяет подобрать оптимальный баланс между охватом поверхности и уровнем детализации. Большой диапазон 430 × 300 мм предназначен для быстрого сканирования крупных участков и массивных деталей, при этом точность достигает 0,012 мм, а расстояние между точками составляет 0,11 мм. Для небольших объектов и участков, требующих максимально детальной оцифровки, используется малый диапазон 160 × 110 мм с точностью до 0,004 мм и расстоянием между точками 0,04 мм.

Гибкость эксплуатации

ScanLine StaticScan Q12 рассчитан на различные сценарии эксплуатации — от ручного сканирования оператором до полностью автоматизированного контроля. Сканер может работать со стационарным штативом и автоматическим поворотным столом, а также интегрироваться с промышленными роботами для выполнения повторяющихся измерительных операций. Роботизированная интеграция позволяет организовать автоматизированный цикл, включающий обучение траектории, получение 3D-данных, измерение, контроль геометрии и формирование отчётов. Это особенно актуально для серийного производства и автоматизированных инспекционных постов, где требуется стабильное выполнение однотипных операций.

Быстрый захват и интеллектуальная обработка данных

ScanLine StaticScan Q12 оснащён производительным двухчиповым вычислительным модулем, который обеспечивает быструю обработку данных непосредственно в процессе сканирования. Получение одного кадра занимает менее 1 секунды, при этом система фиксирует плотный массив точных геометрических данных, позволяя оперативно формировать качественную 3D-модель объекта без лишних задержек.

Для работы с различными типами поверхностей сканер поддерживает несколько режимов экспозиции. В том числе предусмотрена интеллектуальная автоматическая экспозиция, которая самостоятельно подбирает оптимальные параметры съёмки с учётом особенностей объекта. Это упрощает работу оператора, сокращает количество ручных настроек и помогает стабильно получать информативные данные при сканировании поверхностей с различными оптическими характеристиками.

Сочетание высокой скорости захвата, автоматической настройки экспозиции и производительной обработки данных делает ScanLine StaticScan Q12 эффективным инструментом для задач, где важны не только точность и детализация, но и высокая производительность измерительного процесса. Такой подход особенно полезен при серийном контроле, повторяющихся измерениях и оцифровке сложных промышленных деталей.

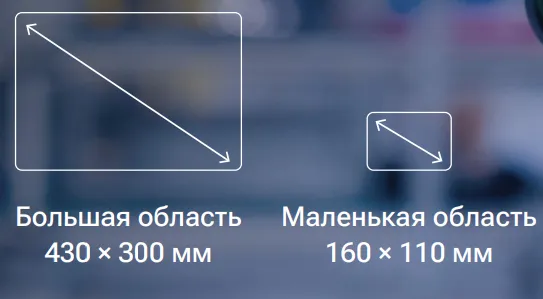

Два диапазона сканирования

ScanLine StaticScan Q12 оснащён системой двойного диапазона сканирования, которая позволяет быстро переключаться между захватом крупных поверхностей и детальной оцифровкой небольших элементов. Переключение осуществляется одним нажатием, поэтому оператору не требуется вручную менять оптические настройки, регулировать диафрагму или фокусное расстояние. Большой диапазон составляет 430 × 300 мм и предназначен для эффективного захвата значительных участков поверхности, тогда как малый диапазон 160 × 110 мм обеспечивает более детальную оцифровку компактных элементов и сложной геометрии.

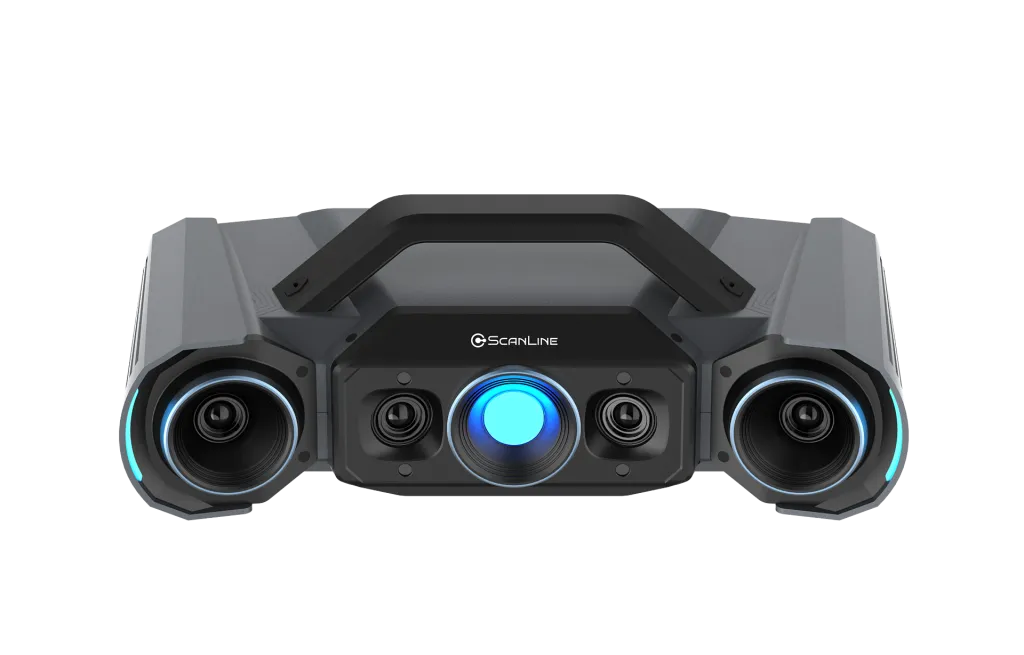

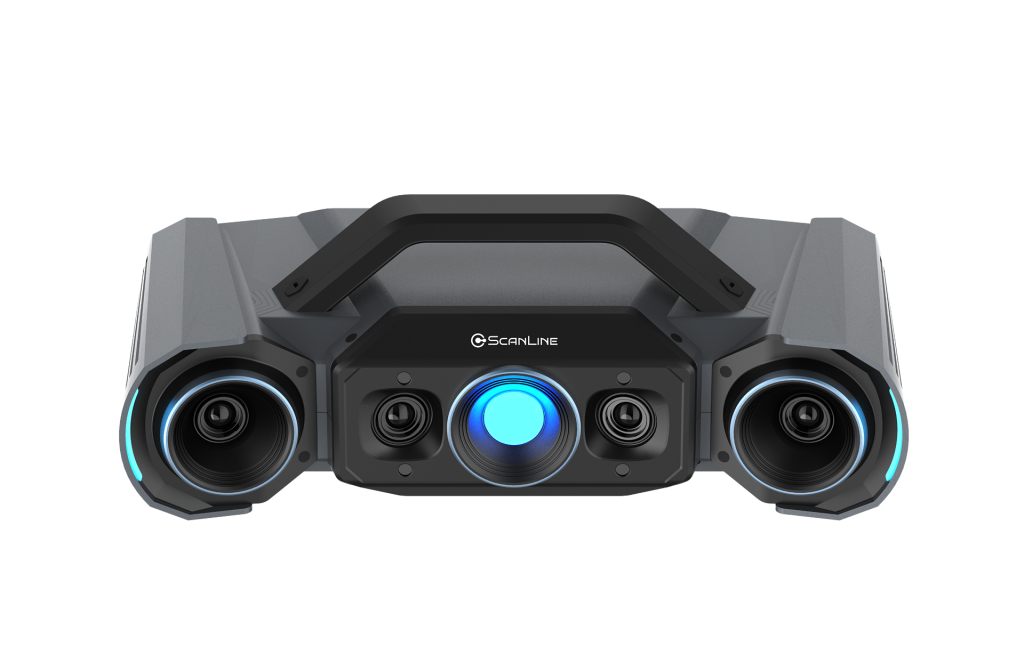

Конструкция StaticScan Q12 включает четыре камеры высокого разрешения, которые обеспечивают захват геометрически сложных участков поверхности. В сочетании с алгоритмами 3D-реконструкции это позволяет получать плотные и детализированные данные, необходимые для последующего контроля размеров, сравнения с CAD-моделью и анализа геометрических отклонений.

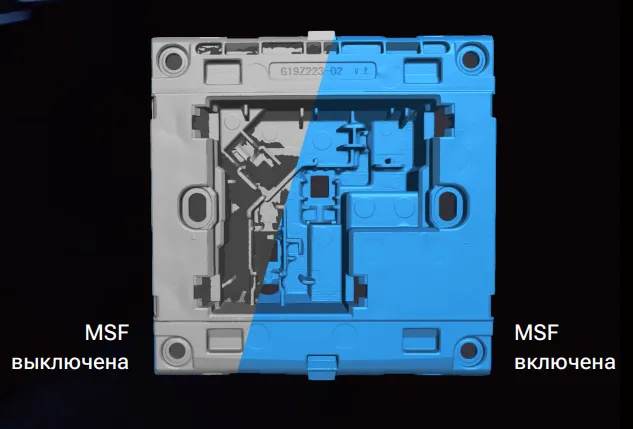

Технология MSF

Дополнительным преимуществом StaticScan Q12 является технология монокулярно-стереоскопической синхронизации (MSF) — слияние монокулярных и стереоскопических данных. Она помогает повысить полноту данных получаемой модели и улучшить захват труднодоступных участков, в том числе углов, стыков и углублений сложных деталей. Благодаря этому StaticScan Q12 подходит не только для быстрого получения общей геометрии изделия, но и для детального контроля сложных конструктивных элементов.

При активации MSF сканер одновременно получает три независимых набора информации: стереоданные от пары камер, монокулярные данные от левой камеры и монокулярные данные от правой камеры. Затем интеллектуальные алгоритмы автоматически объединяют эти массивы в единую модель, заполняя участки, которые не удалось полностью зафиксировать обычным стереоскопическим методом. Благодаря этому значительно увеличивается охват поверхности и повышается целостность получаемой 3D-модели.

Принципы работы MSF

Практическое преимущество технологии особенно заметно при работе с промышленными деталями, содержащими глубокие карманы, ребра, угловые переходы, соединения, посадочные места, внутренние поверхности и узкие зазоры. Без MSF оператору пришлось бы многократно изменять положение детали или выполнять дополнительные сканы под разными углами. С использованием MSF многие такие элементы могут быть оцифрованы за один цикл, что сокращает время измерений и снижает зависимость результата от опыта оператора.

Гибкая автоматизация

ScanLine StaticScan Q12 может интегрироваться с интеллектуальной системой 3D-контроля и роботизированным оборудованием, формируя полностью автоматизированный цикл измерений — от построения траектории движения сканера до анализа полученных данных и формирования итогового отчёта. Такой подход особенно востребован на серийном производстве, где необходимо многократно выполнять одинаковые измерительные операции с высокой стабильностью и минимальным участием оператора. Производитель предусматривает три режима работы: ручное сканирование, полуавтоматическую работу с автоматическим поворотным столом и полностью автоматизированный контроль с использованием промышленного робота.

• В ручном режиме оператор получает полный контроль над процессом и может свободно перемещать сканер вокруг детали, выбирая оптимальные положения для захвата сложной геометрии.

• Для полуавтоматизированной работы Q12 устанавливается на фиксированный штатив и может использоваться совместно с автоматическим поворотным столом грузоподъёмностью до 20 кг. Такое сочетание повышает стабильность и повторяемость измерений, особенно при контроле серийных изделий.

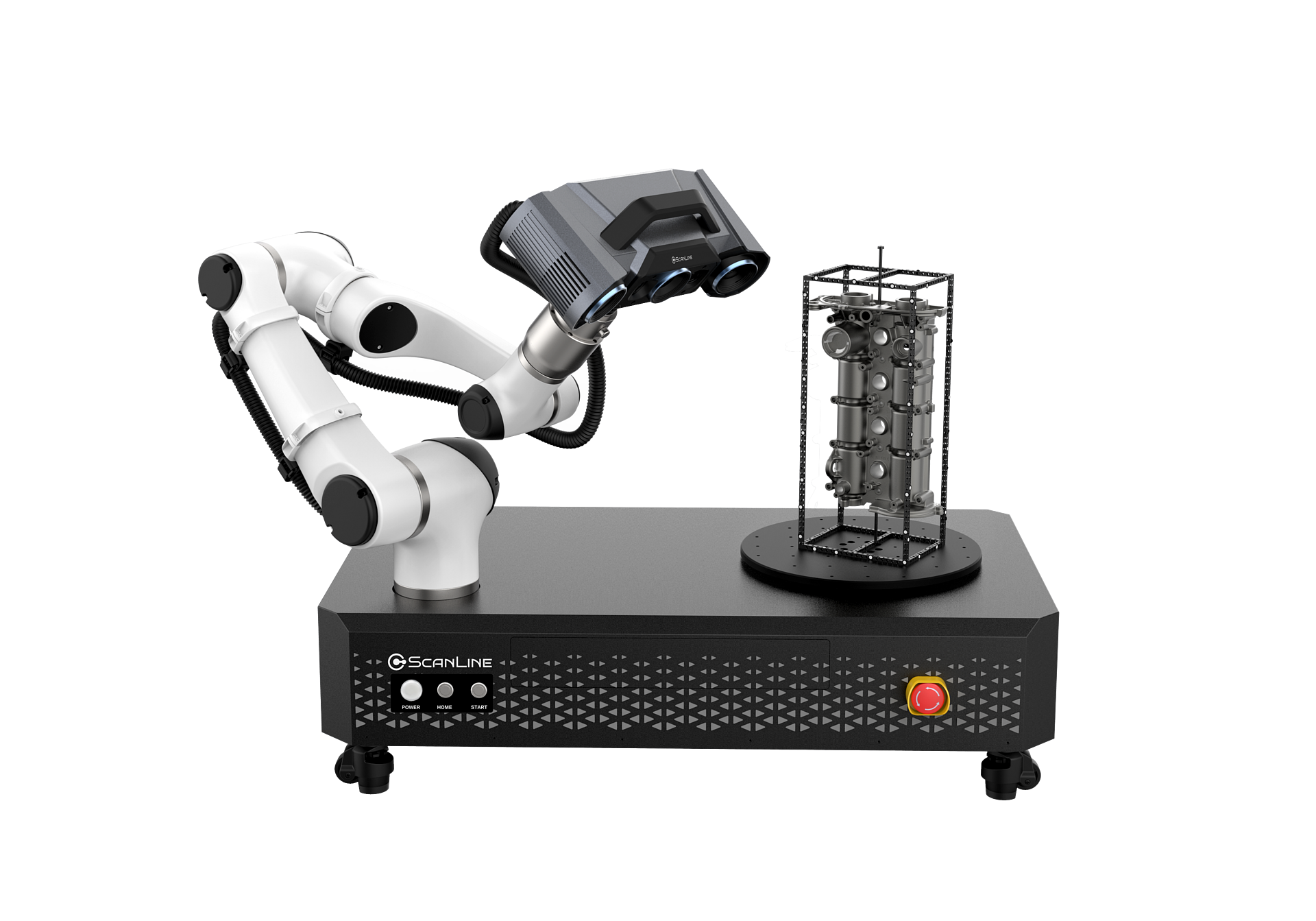

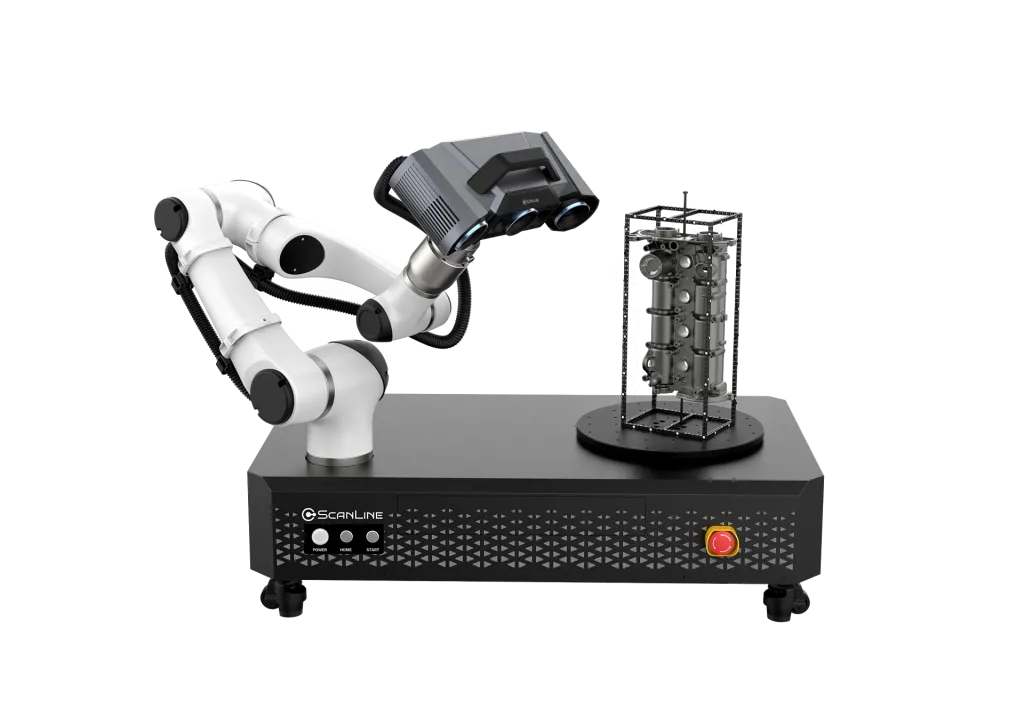

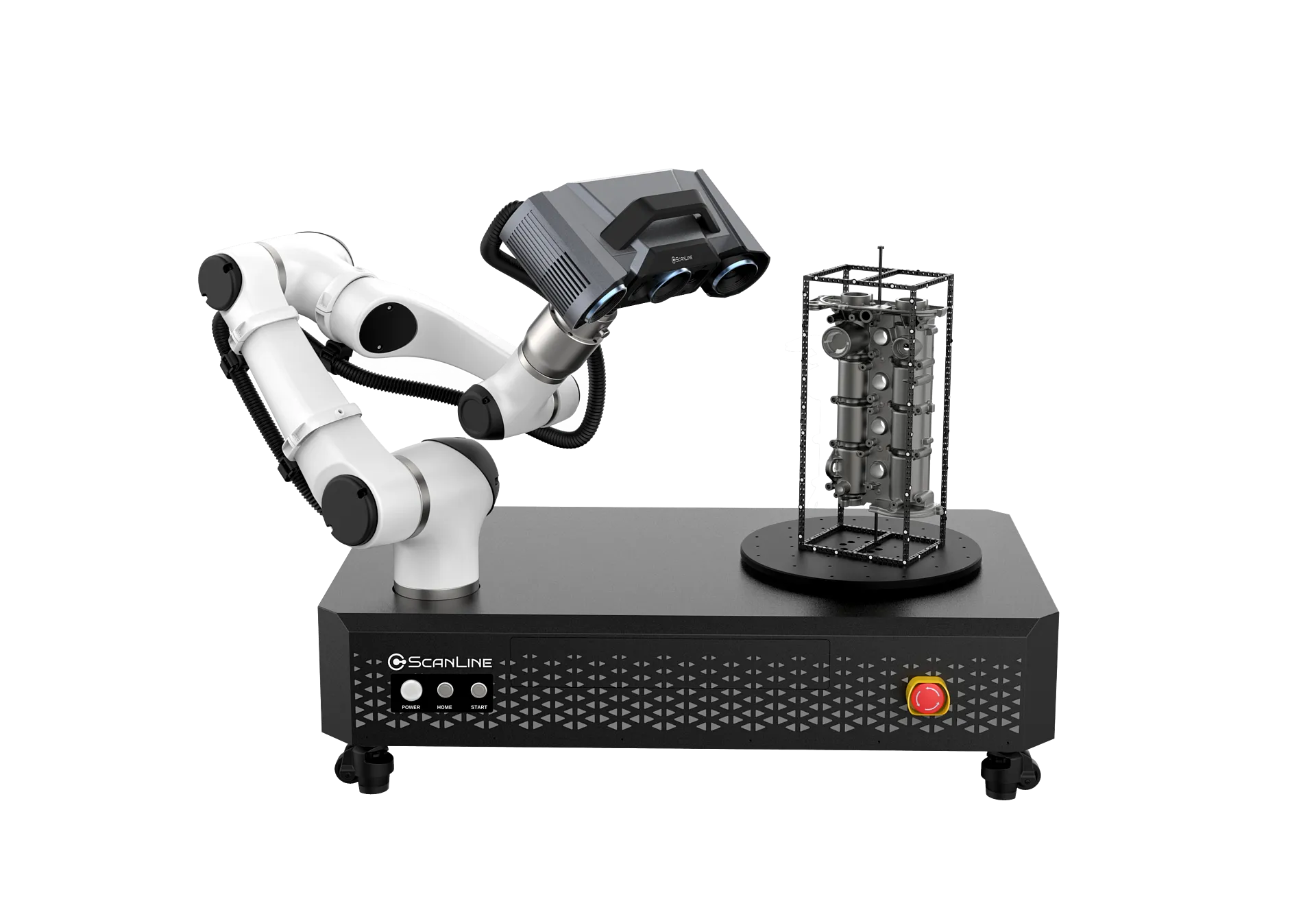

• Для задач, требующих максимальной автоматизации, StaticScan Q12 интегрируется с промышленным роботом. Роботизированная конфигурация позволяет точно воспроизводить заданные траектории движения и выполнять повторяющиеся операции контроля с минимальным участием оператора. Это особенно эффективно при серийном производстве, когда одна и та же процедура измерения должна многократно выполняться с одинаковой последовательностью и стабильностью.

Таким образом, ScanLine StaticScan Q12 легко адаптируется под разные производственные сценарии: ручное сканирование подходит для единичных деталей и оперативного контроля, штатив и поворотный стол — для воспроизводимых полуавтоматических измерений, а роботизированная интеграция — для автоматизированного контроля серийной продукции. Дополнительно производитель предлагает двухосевой автоматический поворотный стол, который позволяет запускать многопозиционное сканирование одним нажатием; при этом его собственная грузоподъёмность составляет до 3 кг, то есть его не следует путать с поворотным столом до 20 кг, используемым в полуавтоматической конфигурации.

Сочетание четырёх 12,3-Мп камер, структурированного синего света, двух диапазонов сканирования и высокой точности до 0,004 мм делает ScanLine StaticScan Q12 эффективным решением для задач, где требуется не только быстро получить цифровую копию изделия, но и сохранить мельчайшие особенности его геометрии. Сканер подходит для контроля высокоточных промышленных компонентов, пресс-форм и оснастки, деталей машин, а также других изделий, предъявляющих повышенные требования к точности измерений и качеству 3D-данных

Внесен в Государственный реестр средств измерений РФ

3D-сканер ScanLine StaticScan Q12 относится к утвержденному типу средств измерений, внесенному в Государственный реестр средств измерений Российской Федерации (ГРСИ). Это подтверждает, что оборудование прошло необходимые метрологические испытания, а его точностные характеристики официально подтверждены в установленном законодательством порядке.
