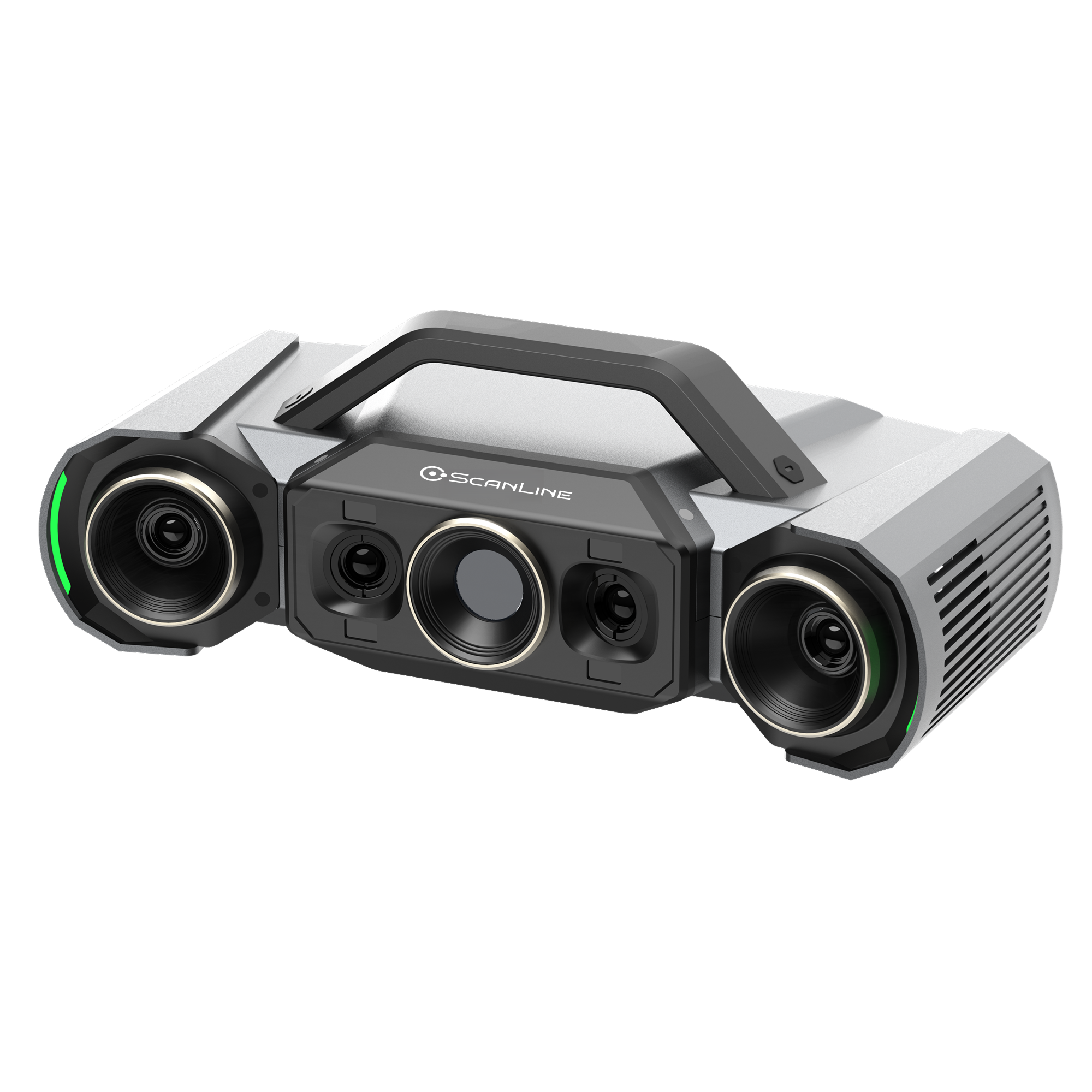

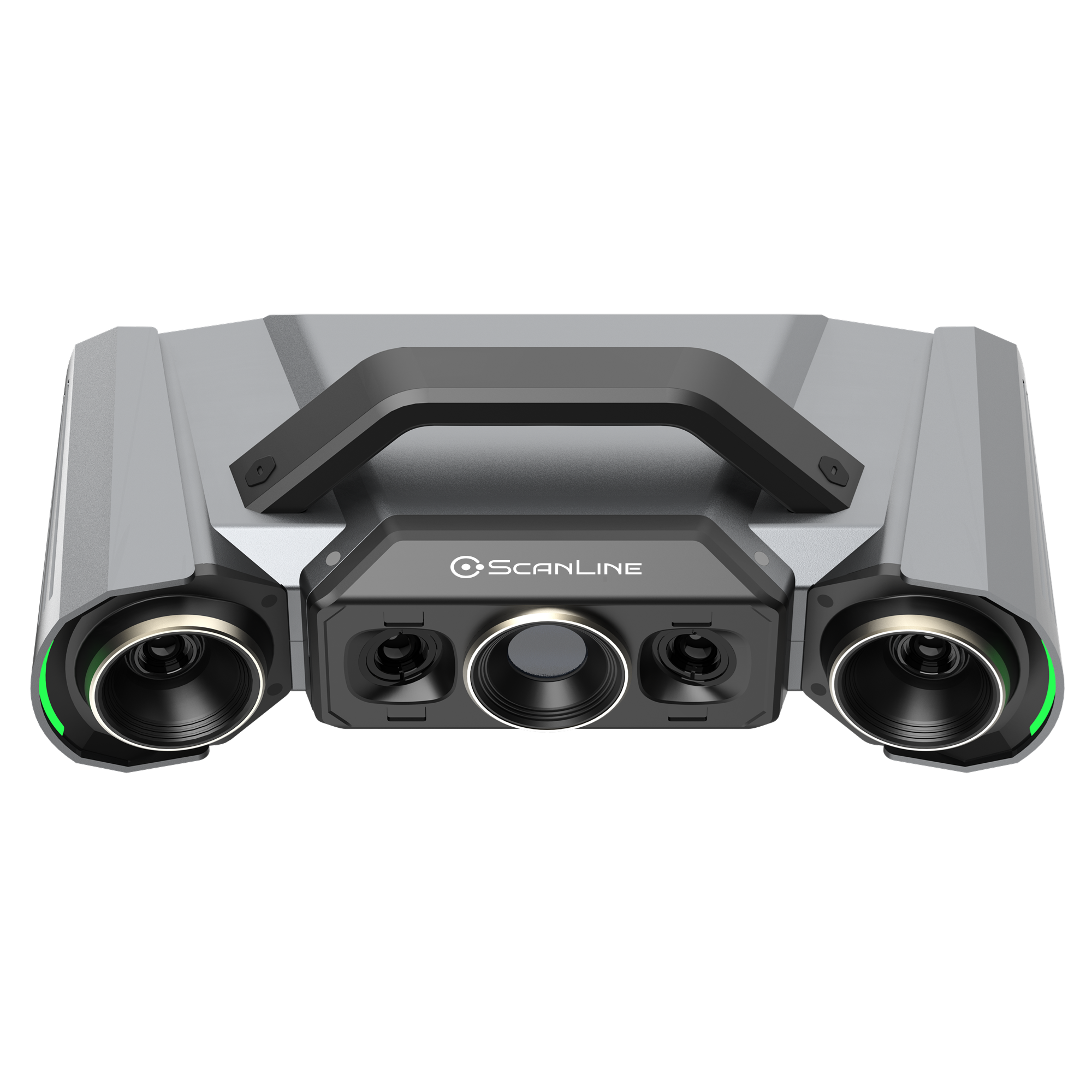

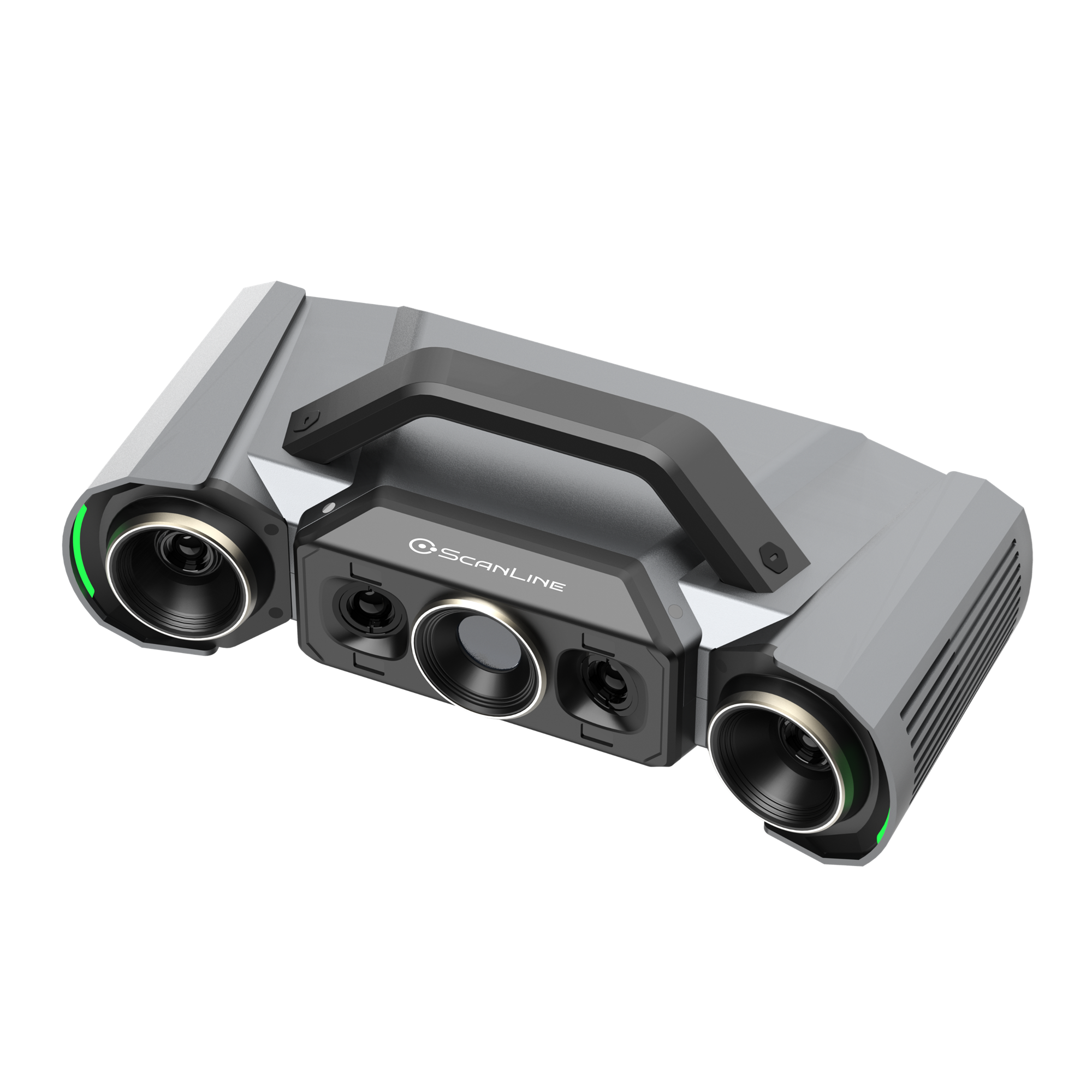

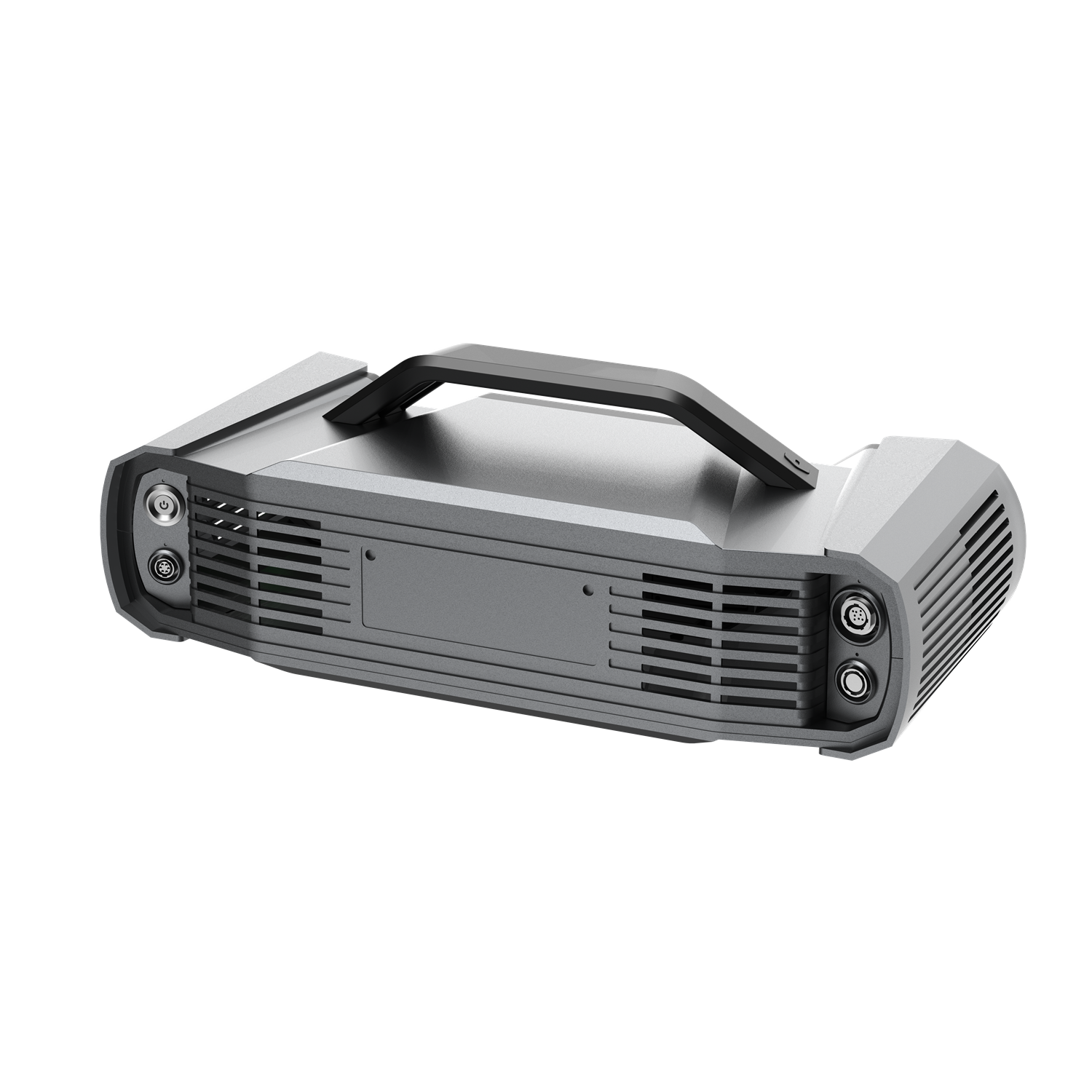

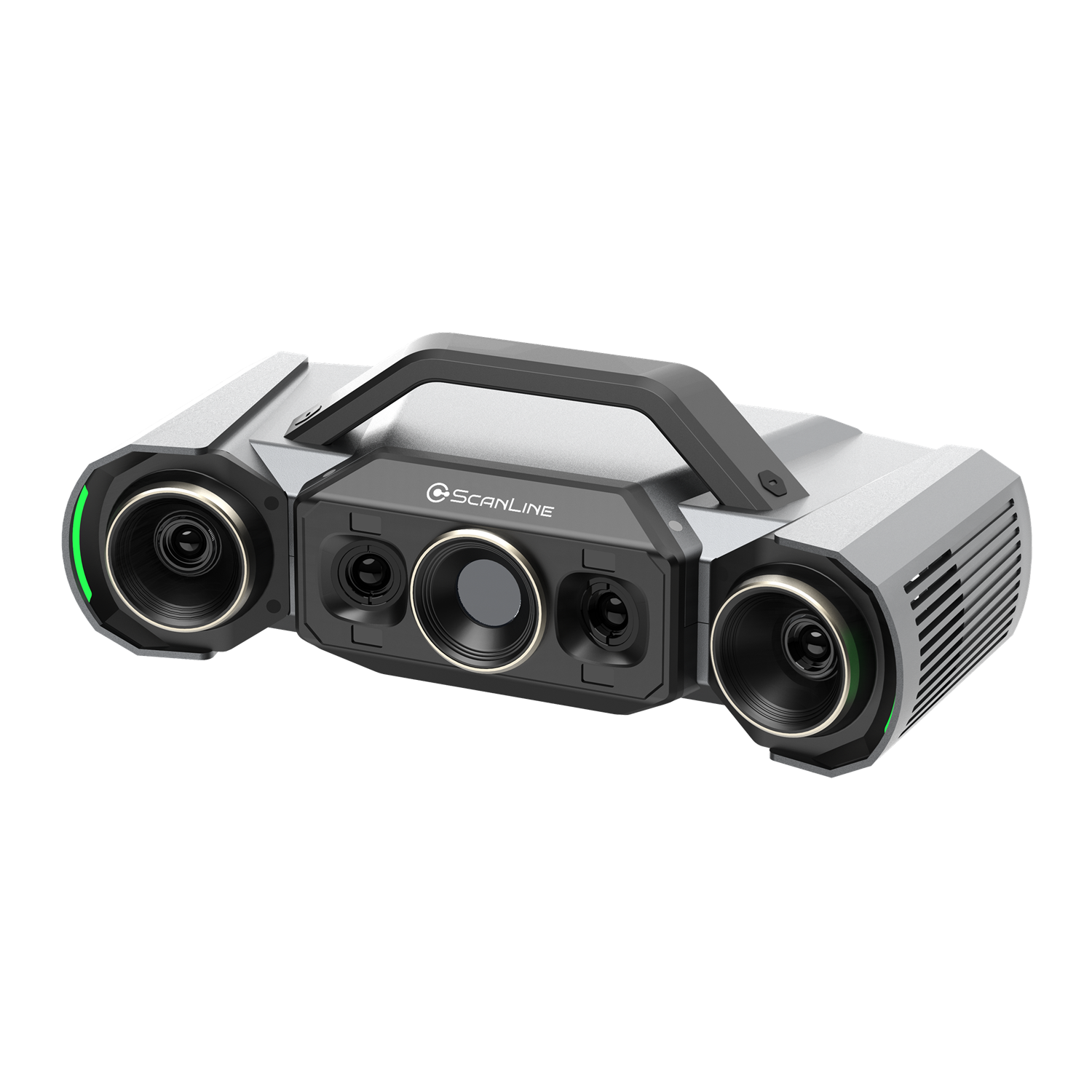

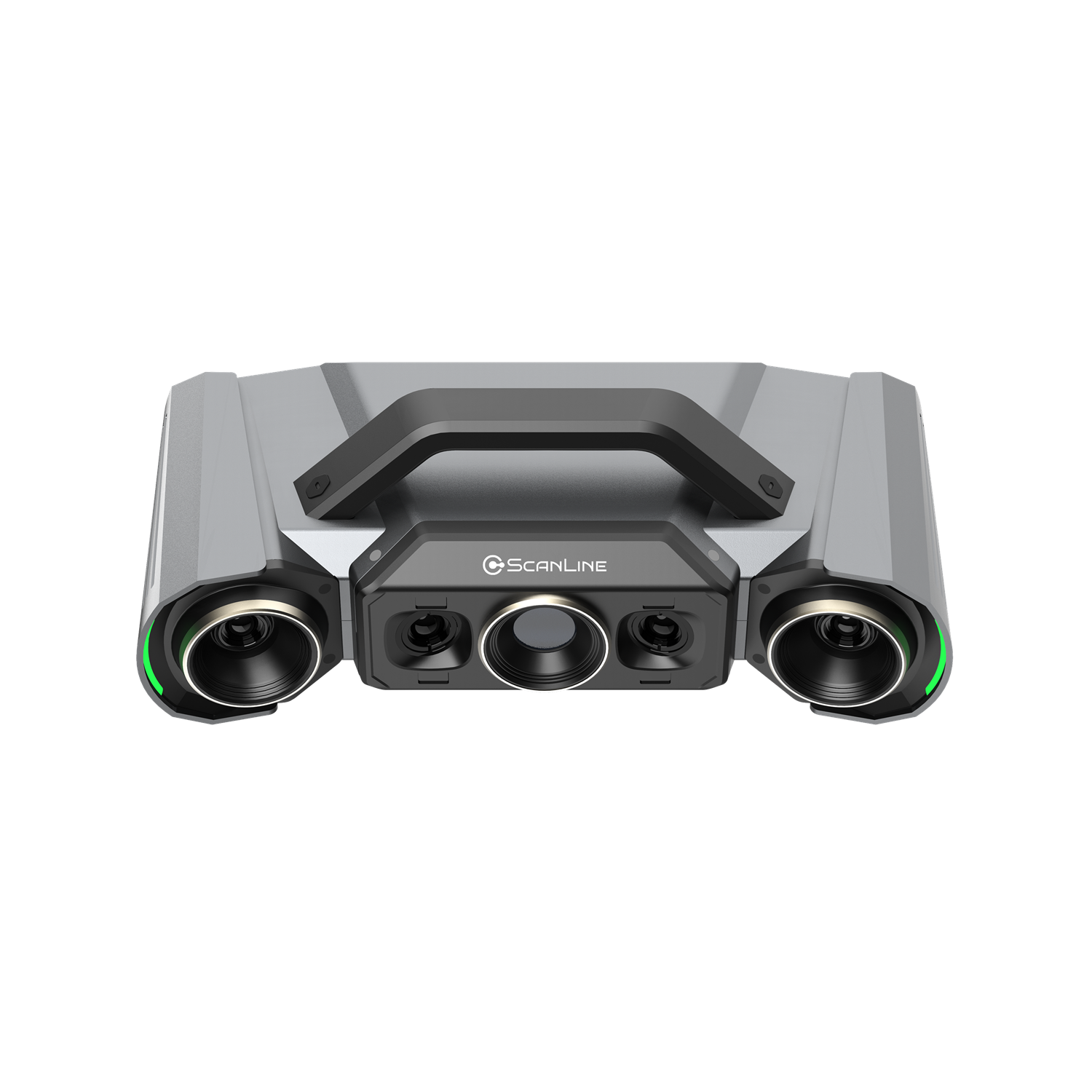

3D сканер ScanLine StaticScan Q12 HD

ScanLine StaticScan Q12 HD — промышленный метрологический комплекс, разработанный для высокоточного контроля геометрии, инспекции и обратного проектирования. Его оптический модуль включает синий LED-подсвет и четыре камеры разрешением 12.3 Мп, что гарантирует идеальную детализацию сложных элементов. Мощная двухчиповая платформа обеспечивает захват кадра менее чем за секунду и поддерживает мгновенное переключение между двумя рабочими зонами. Благодаря адаптивной автоэкспозиции и технологии слияния данных MSF сканер эффективно оцифровывает контрастные поверхности, а также легко интегрируется в роботизированные линии для полной автоматизации производства.

Точность на уровне микрон

Оптический модуль на базе четырех высокоточных камер обеспечивает идеальную проработку сложных объектов с предельной погрешностью до 0,004 мм, гарантируя абсолютную точность оцифровки объекта. При этом детализация системы достигает 0,02 мм при работе в малом диапазоне и 0,054 мм в большом.

Простое переключение диапазонов сканирования

Система поддерживает быструю смену двух рабочих областей — большого диапазона размером 220x150 мм и малого на 80x50 мм, что полностью исключает необходимость ручной регулировки фокуса или диафрагмы. Специализированное программное обеспечение автоматически выполняет бесшовную сшивку массивов данных. Такой подход обеспечивает оптимальное сочетание высокой скорости сканирования и максимальной детализации готовой трехмерной модели.

Гибкие режимы работы

Три адаптивных режима работы комплекса позволяют эффективно решать любые производственные задачи. Ручной формат за счет легкости и эргономичности сканера обеспечивает полную свободу манипуляций и удобство оцифровки в труднодоступных местах. Полуавтоматический режим сочетает надежный штатив и управляемый поворотный стол, что существенно повышает стабильность и повторяемость измерений. Автоматический вариант предусматривает прямую интеграцию измерительной системы с роботами-манипуляторами, позволяя полностью автоматизировать серийный контроль качества.

Технология MSF (Monocular-Stereo Fusion)

Алгоритм слияния монокулярных и стереоскопических данных MSF (Monocular-Stereo Fusion) кардинально повышает плотность и полноту трехмерной оцифровки, гарантируя точное сканирование сложных промышленных деталей в труднодоступных зонах, углах и стыках. Внедрение этой технологии в метрологический контроль позволяет полностью ликвидировать слепые зоны и собирать сплошной массив данных на объектах со сложной геометрией. Алгоритм обеспечивает идеальную проработку кромок, пазов и острых сопряжений, одновременно сводя к минимуму появление шумов и разрывов сетки в облаке точек. В результате существенно повышается общая стабильность измерений при последующей инспекции геометрических отклонений.

Двухосевой автоматический поворотный стол (опция)

Применение автоматического поворотного стола с нагрузкой до 3 кг позволяет в один клик запустить многоракурсную съемку, что радикально сокращает общее время сбора данных. Интеллектуальный алгоритм системы непрерывно анализирует геометрию, самостоятельно выявляет затененные участки и автоматически выполняет досканирование для получения монолитной цифровой модели. При этом мощная двухчиповая платформа гарантирует захват каждого высокоплотного кадра менее чем за одну секунду.

Программное обеспечение

Комплектное программное обеспечение для оптического 3D-сканера ScanLine StaticScan Q12 HD поставляется с бессрочной лицензией и регулярно обновляется бесплатно, полностью исключая скрытые комиссии или ежегодные подписки. Интегрированный софт содержит предустановленные шаблоны сканирования и интеллектуальные алгоритмы, которые автоматически фиксируют вибрации, непрерывно мониторят температуру для точности измерений и чисто отсекают фоновые шумы.

Совместимость с измерительными комплексами

Благодаря возможности бесшовной интеграции в интеллектуальные измерительные комплексы, сканер  ScanLine StaticScan Q12 HD позволяет полностью автоматизировать контроль геометрии, выстраивая непрерывный цикл от бесконтактной съемки до формирования финальной аналитической отчетности.

Стационарный метрологический 3D-сканер ScanLine StaticScan Q12 HD — это профессиональное высокоточное оборудование, разработанное для инспекции геометрии, контроля качества и обратного проектирования. Фирменный алгоритм слияния монокулярных и стереоскопических данных (MSF) полностью устраняет слепые зоны, обеспечивая точную бесконтактную оцифровку глубоких пазов, скрытых отверстий и сложных углов. Наличие мощной двухчиповой платформы и адаптивной автоэкспозиции гарантирует высокую плотность облака точек и позволяет выполнять захват одного кадра менее чем за одну секунду. Чтобы внедрить передовые измерительные технологии на своем производстве, вы можете выгодно купить 3D-сканеры серии ScanLine StaticScan Q12 HD в компании 3DVision.
