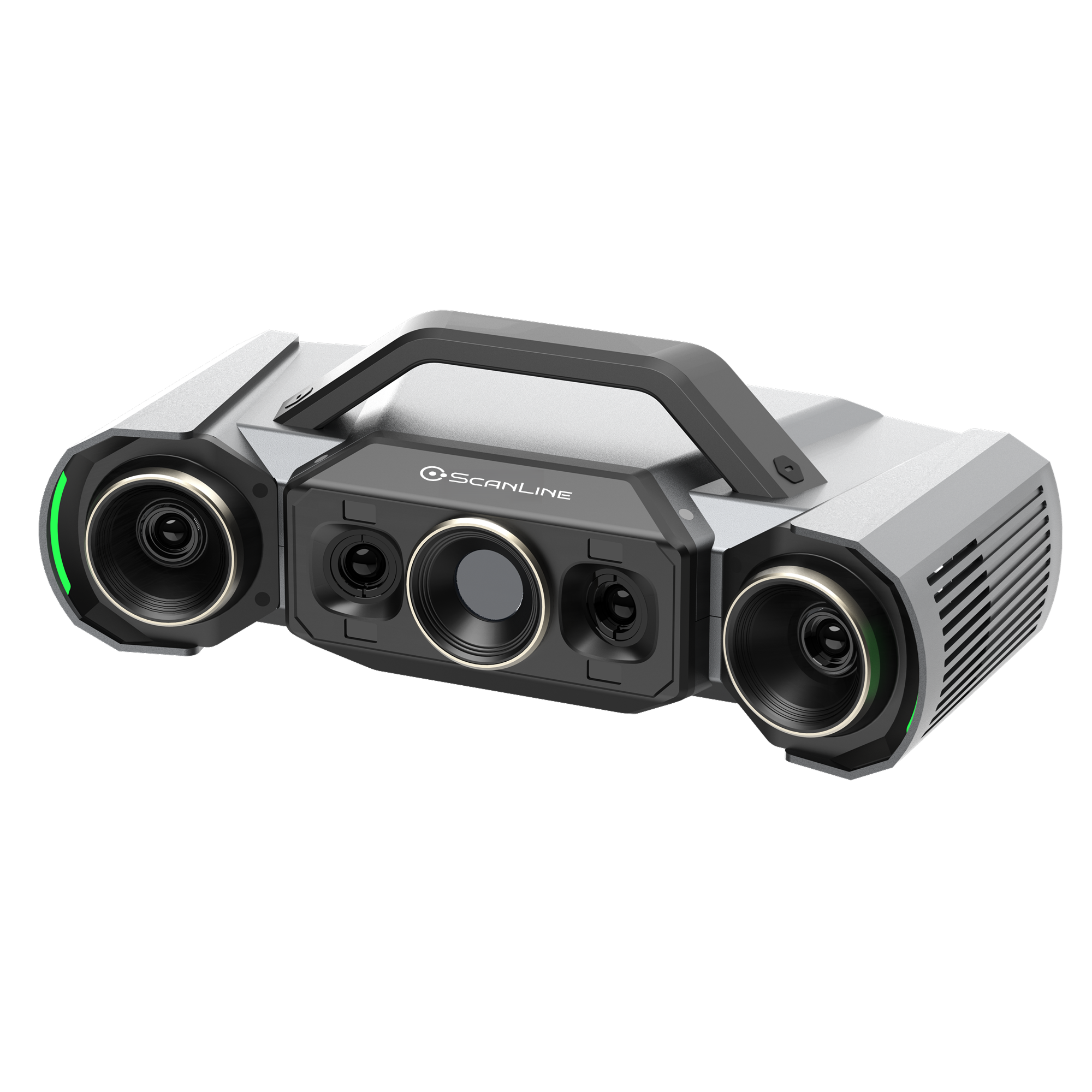

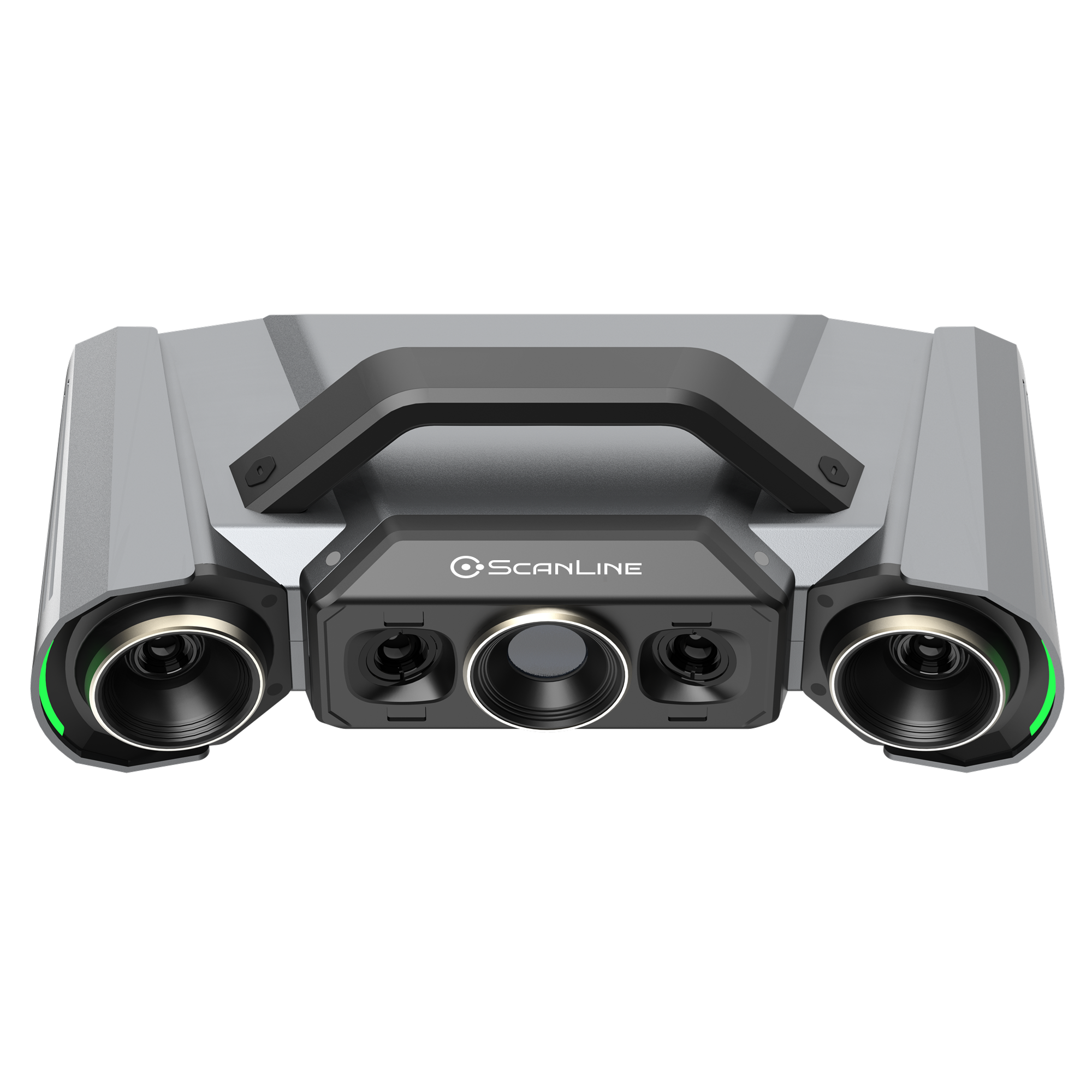

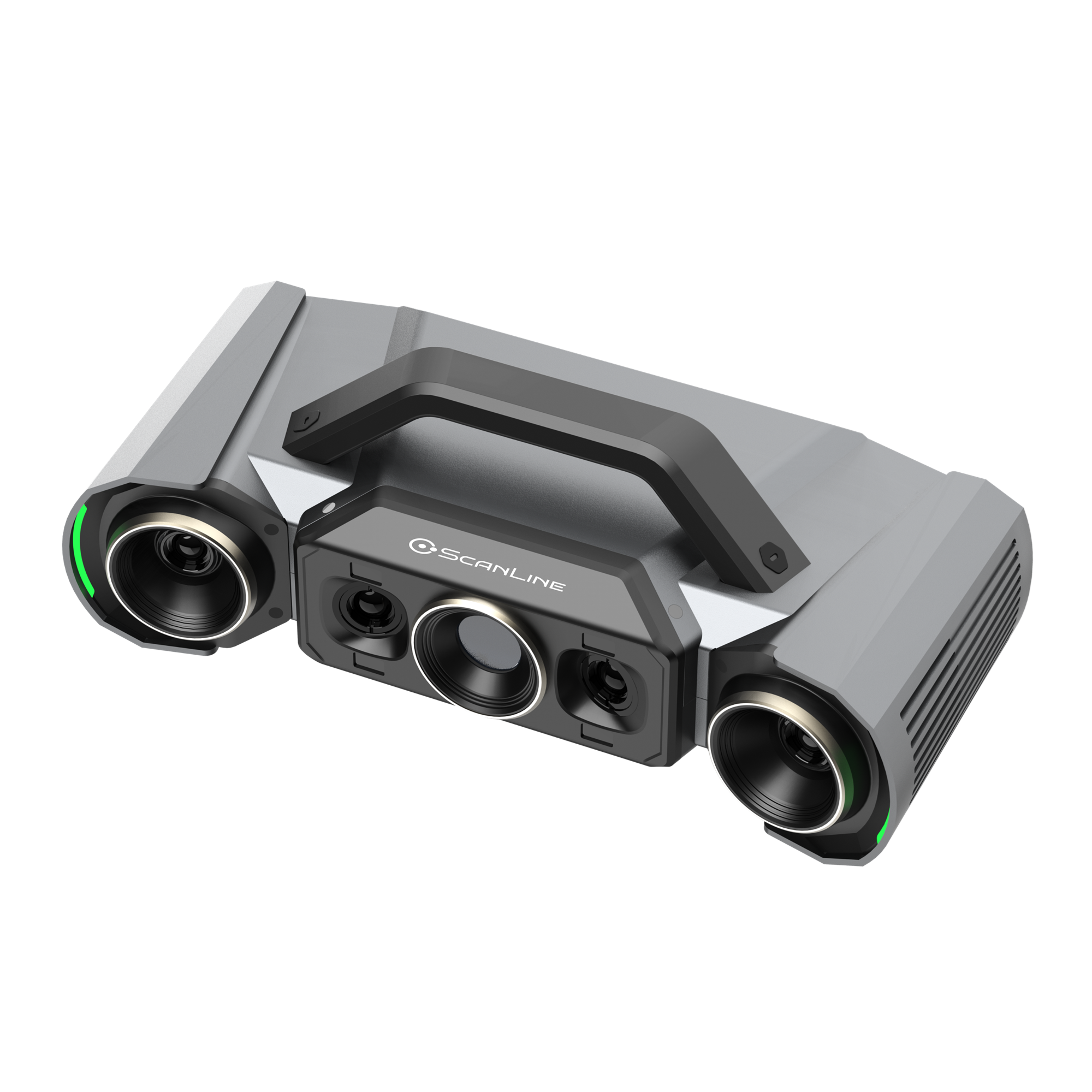

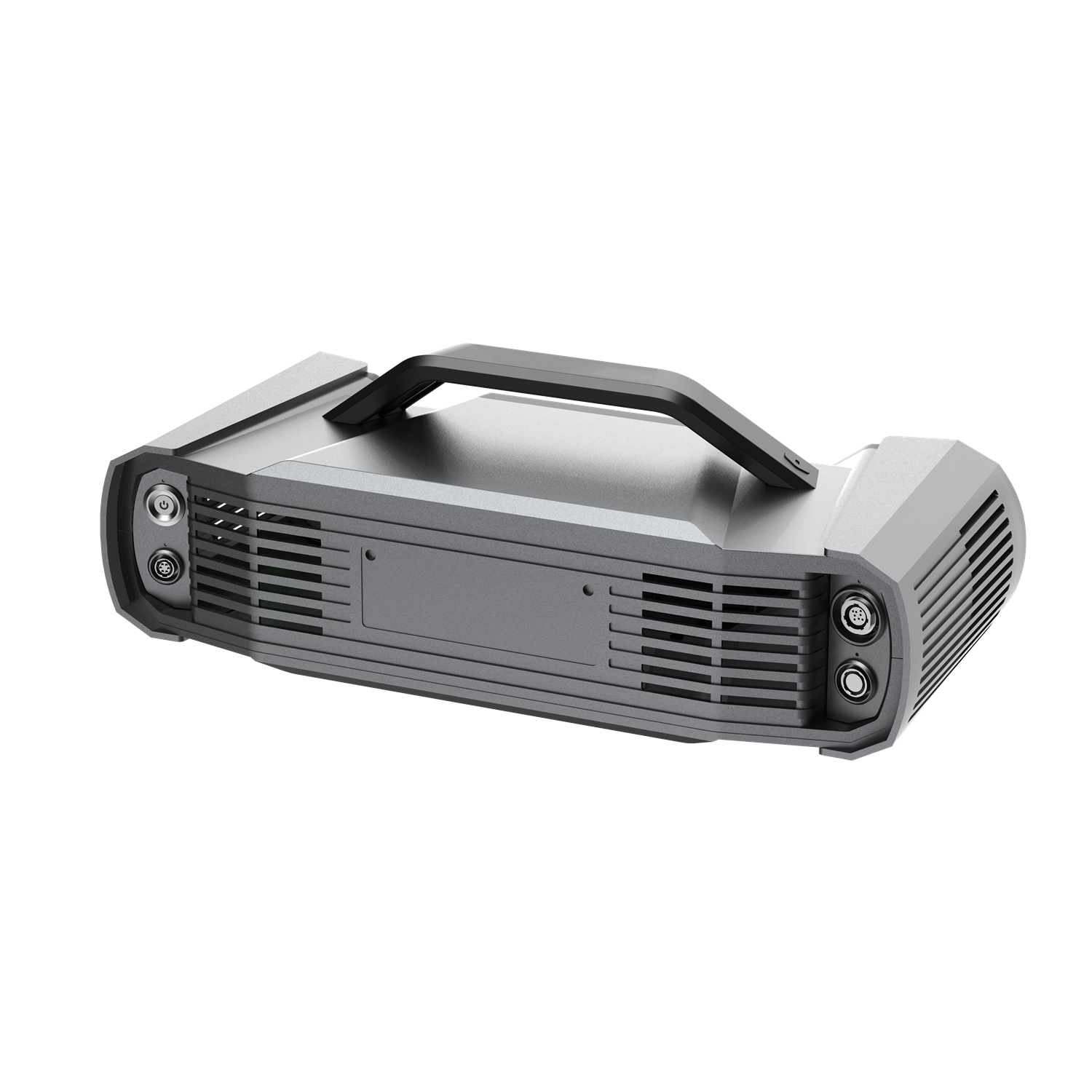

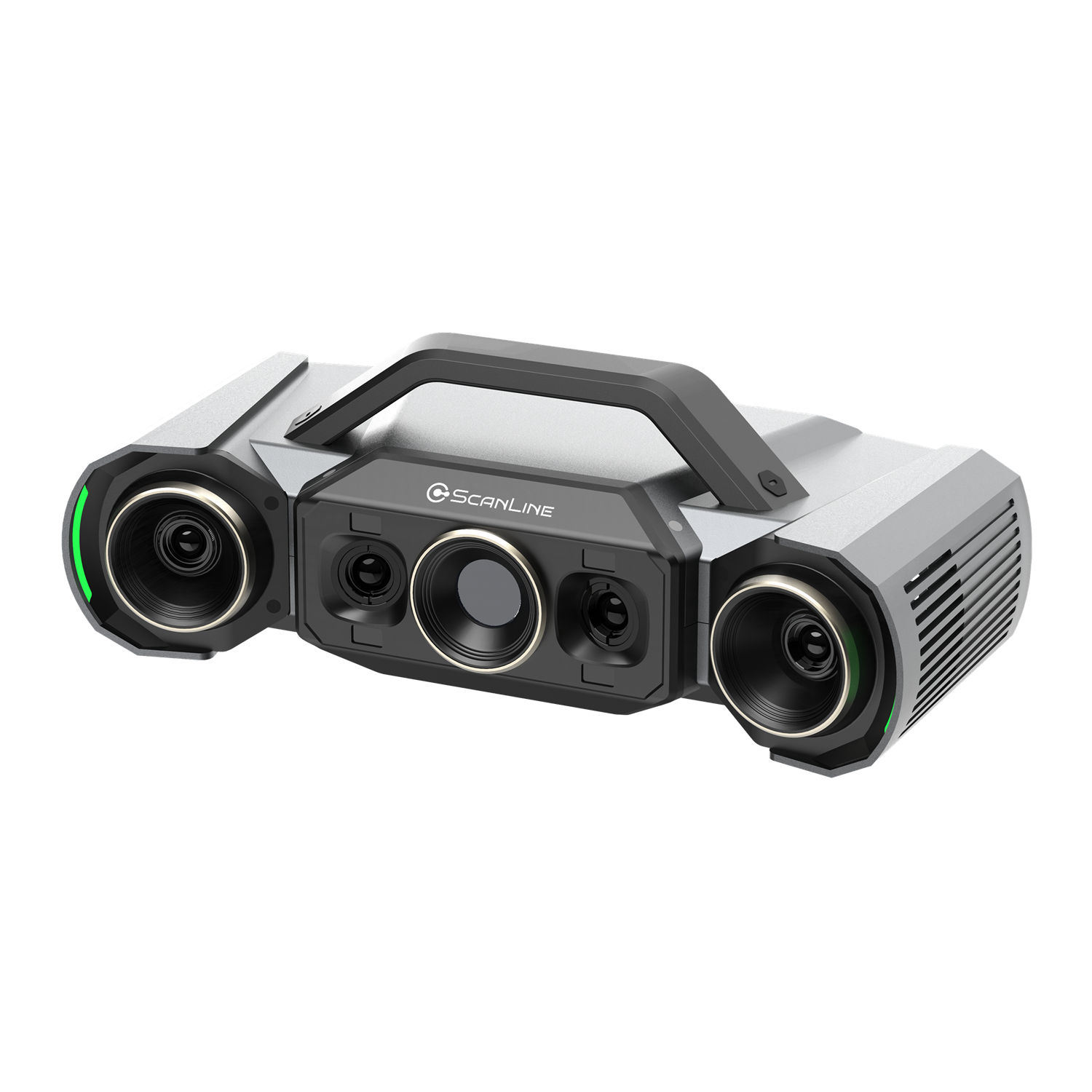

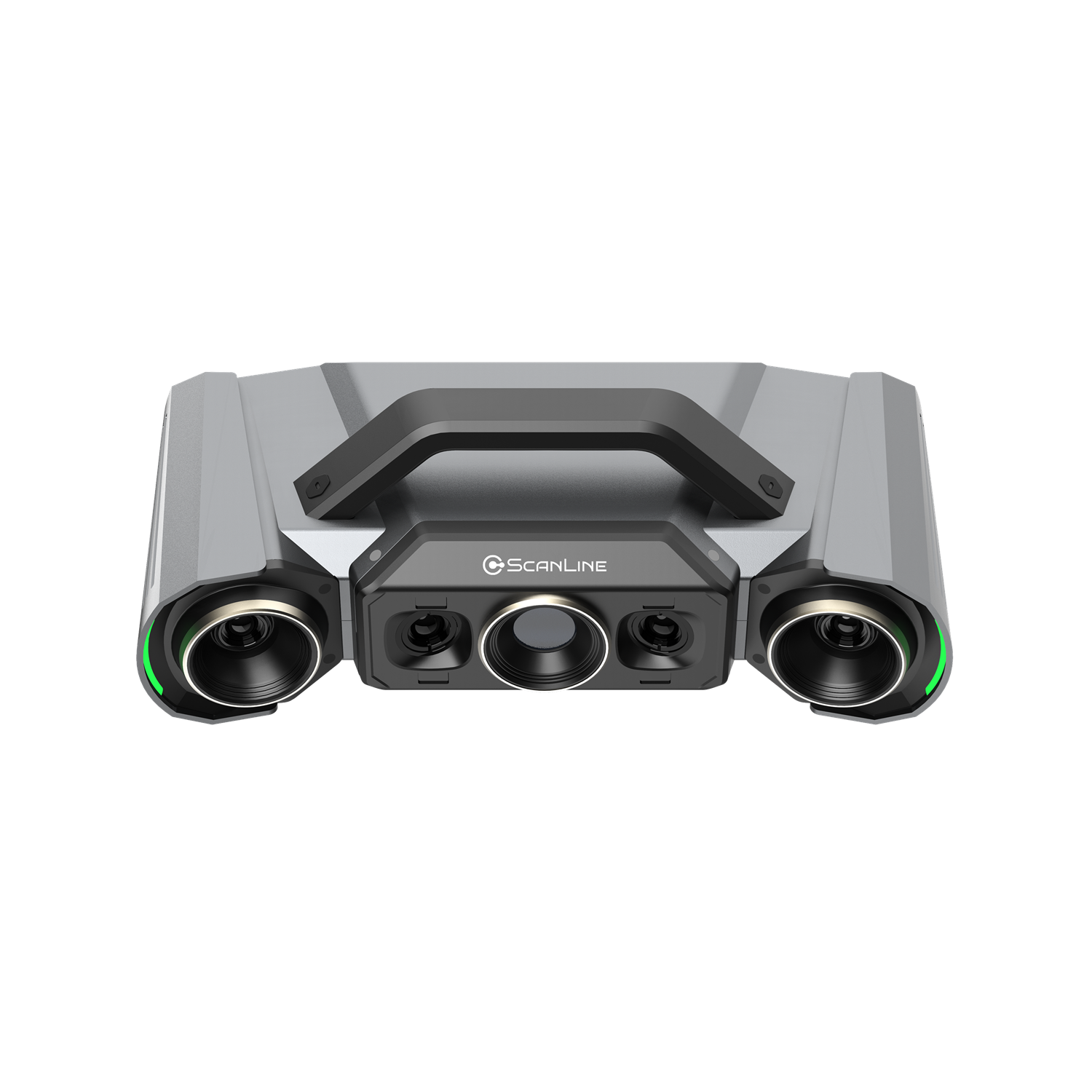

3D сканер ScanLine StaticScan Q9 HD

3D-сканер ScanLine StaticScan Q9 HD - метрологический комплекс, предназначенный для контроля геометрических параметров, трехмерной инспекции и обратного проектирования. Данная система оптической оцифровки укомплектована четырьмя камерами с разрешением 9 Мп и источником синего LED-подсвета, что обеспечивает высокую степень детализации элементов сложной конфигурации. Конструкция прибора поддерживает оперативное переключение между двумя рабочими зонами, а интегрированная двухчиповая платформа выполняет захват кадра менее чем за одну секунду. За счет алгоритма Monocular-Stereo Fusion (MSF) и адаптивной автоэкспозиции комплекс эффективно сканирует контрастные поверхности и объекты сложной формы, а также поддерживает прямую интеграцию в роботизированные ячейки для полной автоматизации производственного контроля.

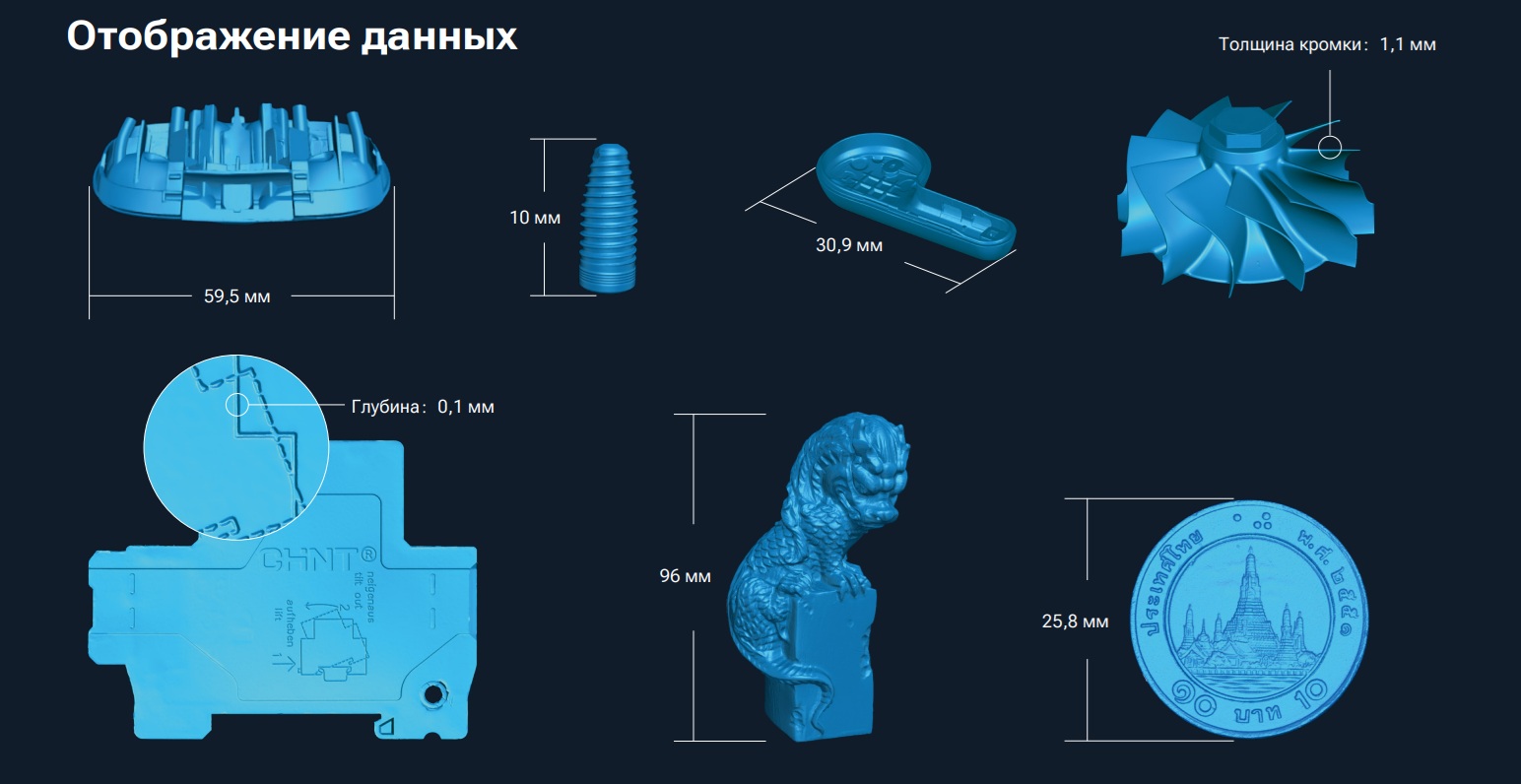

Точность на уровне микрон

Использование четырех камер высокого разрешения и минимальной измерительной погрешности 0,004 мм обеспечивает безупречную фиксацию сложных поверхностей и микрорельефа с высокой степенью четкости. Данные параметры позволяют производить прецизионную 3D-оцифровку промышленных изделий с нестандартной геометрической конфигурацией. Показатели разрешения оптической системы составляют 0,03 мм для малого диапазона сканирования и 0,06 мм для работы на максимальной площади захвата.

Простое переключение диапазонов сканирования

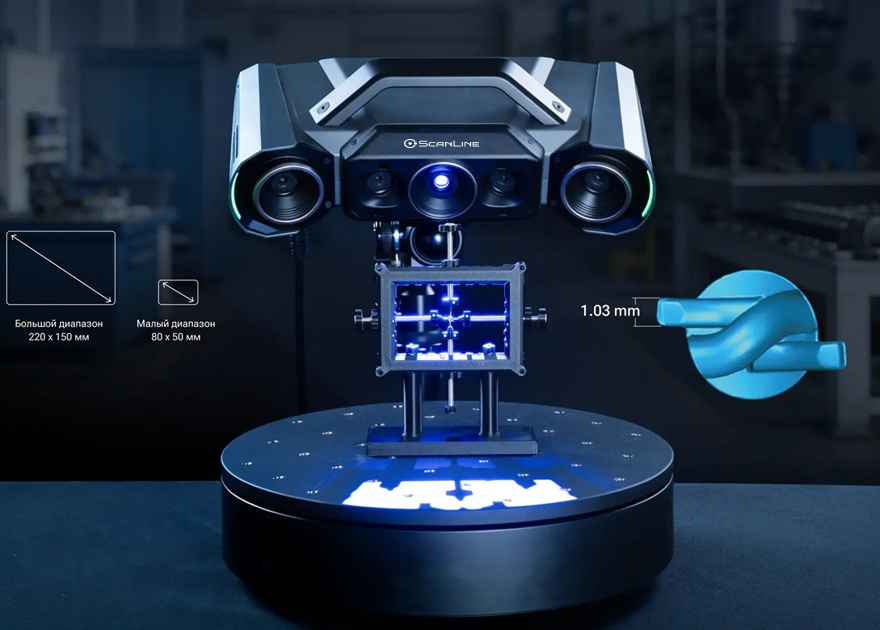

ScanLine StaticScan Q9 HD оснащен функцией быстрого переключения между двумя рабочими зонами и исключает необходимость вручную настраивать фокус или диафрагму. Программное обеспечение в автоматическом режиме выполняет бесшовное слияние полученных массивов данных, обеспечивая идеальный баланс между высокой скоростью работы и максимальной детализацией готовой 3D-модели. Большой диапазон сканирования составляет 220x150 мм, а малый 80x50 мм.

Гибкие режимы работы

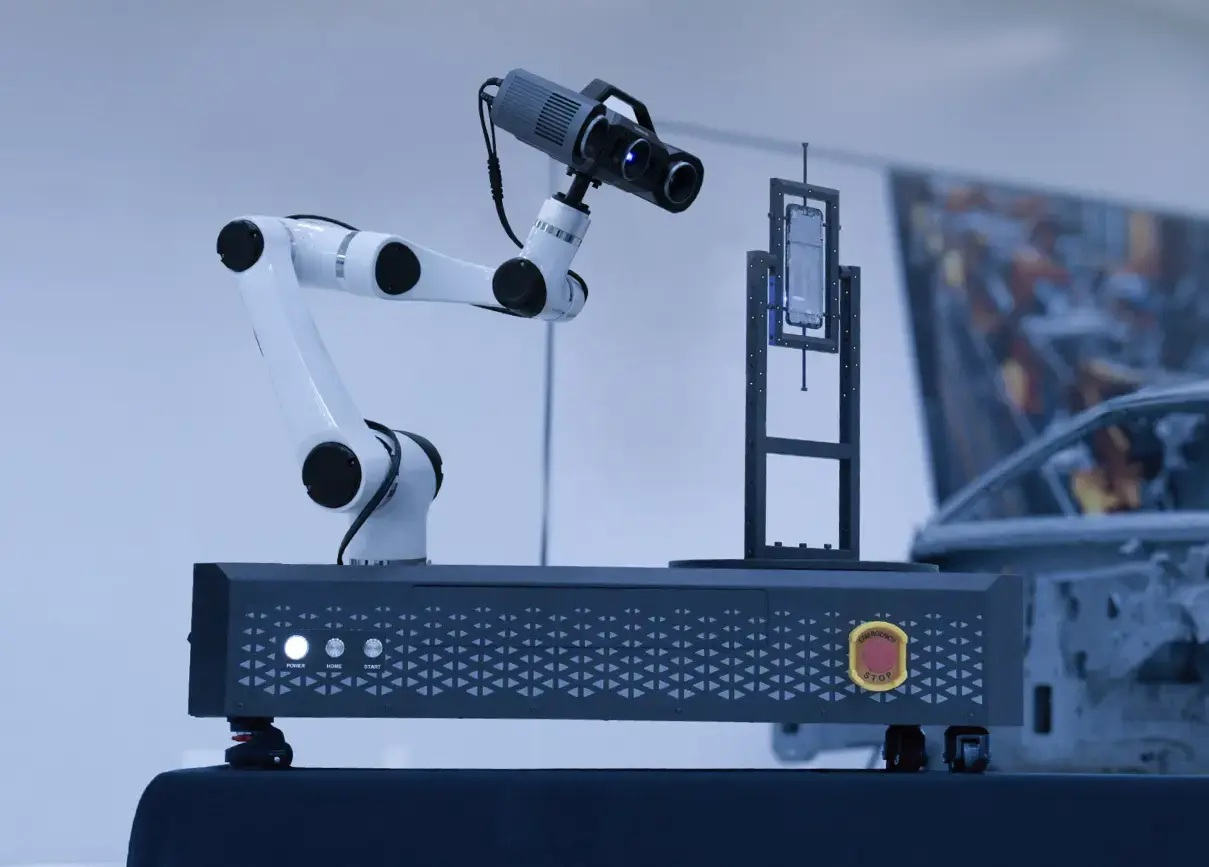

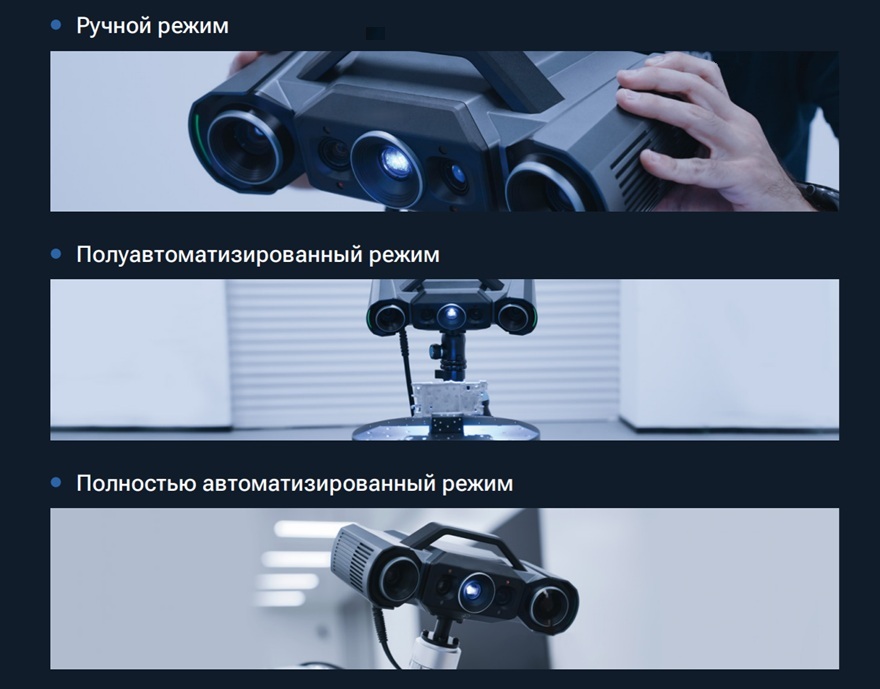

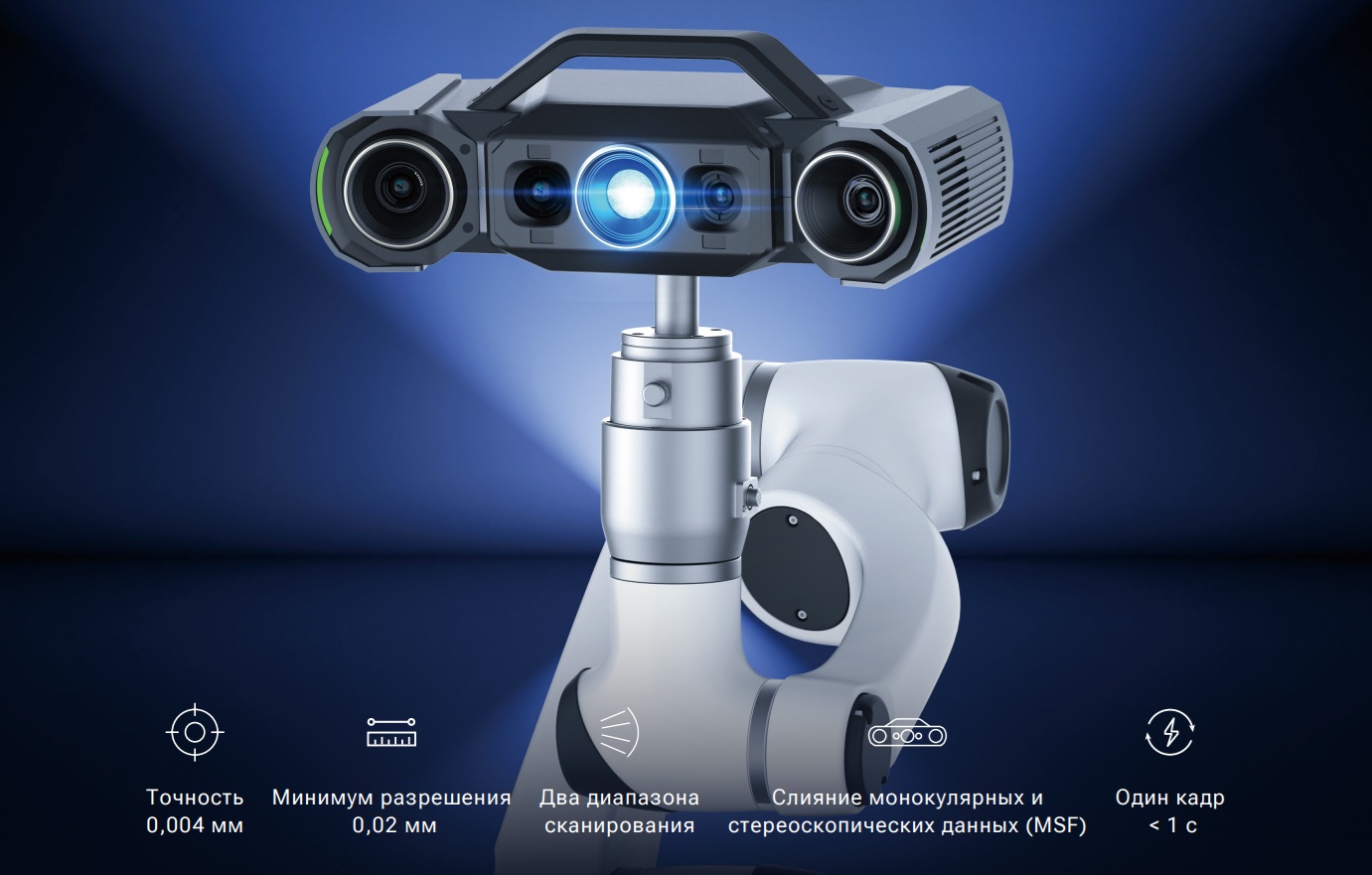

Метрологическая система ScanLine StaticScan Q9 HD поддерживает три эксплуатационных формата для гибкой адаптации к различным производственным задачам. В ручном режиме благодаря компактному исполнению корпуса оператору обеспечивается полная свобода манипуляций в процессе оцифровки. Полуавтоматический формат предполагает совместное использование штатива и поворотного стола, что позволяет существенно повысить точность позиционирования и повторяемость результатов. Полностью автоматический режим реализуется за счет интеграции сканера с промышленными роботами, что дает возможность развернуть высокоэффективную систему серийного контроля качества на предприятии.

Технология MSF (Monocular-Stereo Fusion)

Применение технологии слияния монокулярных и стереоскопических данных (MSF) существенно повышает полноту и целостность результатов 3D-сканирования, позволяя легко оцифровывать все элементы геометрии сложных промышленных деталей. Внедрение алгоритма MSF в контур метрологического контроля полностью исключает появление «слепых зон» при съемке объектов со сложной конфигурацией и гарантирует идеальную проработку острых углов, глубоких пазов и кромок. За счет снижения уровня цифровых шумов и минимизации пропусков в облаке точек данная технология обеспечивает высокую целостность сканов, а также значительно улучшает стабильность измерений и повторяемость результатов при выходном контроле геометрических отклонений.

Совместимость с измерительными комплексами

Возможность бесшовной интеграции ScanLine StaticScan Q9 HD в состав интеллектуальных измерительных комплексов позволяет полностью автоматизировать процесс контроля геометрических параметров изделий. Система обеспечивает выполнение сквозного цикла метрологических работ, начиная от бесконтактной трехмерной оцифровки поверхностей и заканчивая автоматической генерацией итоговых аналитических отчетов о точности и отклонениях.

Профессиональный стационарный 3D-сканер ScanLine StaticScan Q9 HD представляет собой высокотехнологичное метрологическое решение, разработанное для точного контроля геометрии и обратного проектирования. Интегрированная технология слияния данных MSF полностью ликвидирует «слепые зоны», позволяя осуществлять быструю бесконтактную оцифровку скрытых пазов, глубоких углов и сложных сопряжений. За счет использования передовой двухчиповой платформы и адаптивной автоэкспозиции скорость съемки одного кадра составляет менее одной секунды. Приобрести измерительный комплекс ScanLine StaticScan Q9 HD на выгодных условиях вы можете в компании 3DVision.
