Робот для точечной сварки Kawasaki BX130X

Характеристики

Производитель
Kawasaki
Досягаемость
2991 мм
Количество осей
6
Грузоподъемность
130 кг

Краткие характеристики:

грузоподъемность: 130 кг
радиус действия: 2 991 мм
количество осей:
точность: ±0,06 мм

Области применения:

Точечная сварка
Сварка трением
Обслуживание станков
Перемещение материалов
Механическая обработка

Высокоскоростной робот для точечной сварки BX130X оснащен полым запястьем для кабелей и шлангов в корпусе и большим радиусом действия, подходящим для сварочных клещей малого и среднего размера.

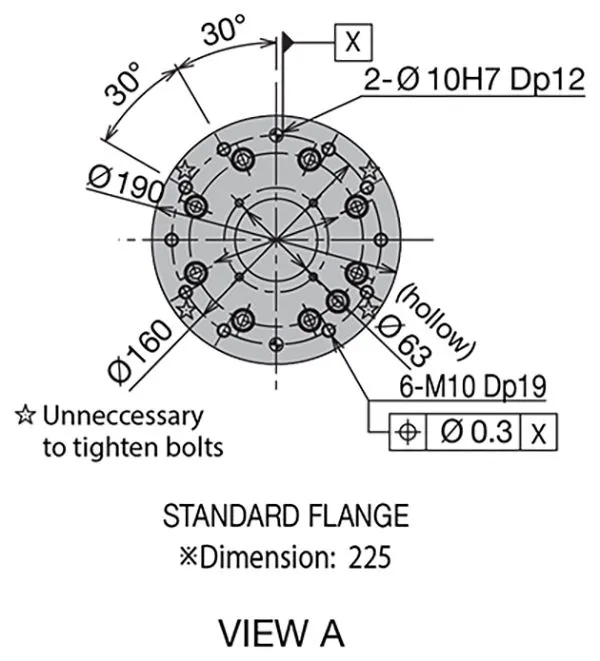

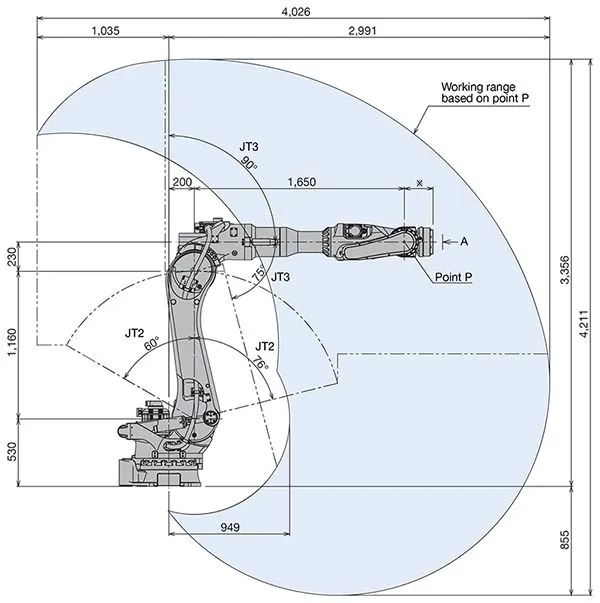

Размеры и диапазоны движения

Kawasaki BX130X 2.jpeg

Kawasaki BX130X 3.jpeg

Kawasaki BX130X 4.jpeg


Детальные характеристики

BX130X
Тип Шарнирный робот
Управляемых осей (Степени свободы) 6
Полезная нагрузка на кисть (кг) 130
Предельная досягаемость (мм) 2 991
Повторяемость (мм) ✽1 ±0.06
Угол поворота (°) Рука вращение (JT1) ±160
Рука вперед-назад (JT2) +76 - −60
Рука вверх-вниз (JT3) +90 - −75
Запястье поворот (JT4) ±210
Запястье сгиб (JT5) ±125
Запястье вращение (JT6) ±210
Максимальная скорость (°/s) Рука вращение (JT1) 105
Рука вперед-назад (JT2) 90
Рука вверх-вниз (JT3) 130
Запястье поворот (JT4) 200
Запястье сгиб (JT5) 160
Запястье вращение (JT6) 300
Момент силы (N•м) Запястье поворот (JT4) 830
Запястье сгиб (JT5) 830
Запястье вращение (JT6) 441
Момент инерции (кг•м2) Запястье поворот (JT4) 85
Запястье сгиб (JT5) 85
Запястье вращение (JT6) 45
Масса (кг) 920
Цвет корпуса соответствует Munsell 10GY9/1
Монтажное положение Пол
Условия окружающей среды (эксплуатации) Температурный режим (°C) 0 - 45
Относительная влажность (%) 35 - 85 (строгое отсутствие конденсата или инея)
Требования по электропитанию (kVA) ✽2 7.5
Степень защиты Запястье: соответствует IP67  / Корпус / рука: соответствует IP54
Контроллер Америка E02
Европа E02
Япония и Азия E02

✽1: Значение соответствует ISO9283.
✽2: В зависимости от нагрузки и характера движения.
