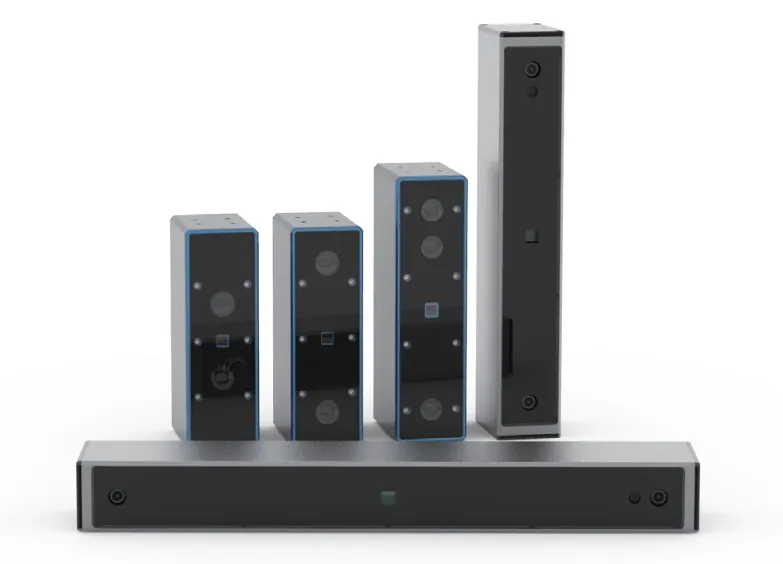

Высокоточная промышленная 3D камера Revopoint Surface HD 50
Компания Revopoint разработала промышленную 3D-камеру нового поколения Revopoint Surface HD 50, которая включила в себя технологию микроструктурной световой проекции и алгоритмы искусственного интеллекта, наделив промышленных роботов и продуктовые линейки совершенно новыми возможностями. Благодаря инновационной технологии лазерного управления, разработанной без необходимости механического двигающегося механизма, серия Surface HD industrial 3D camera может выполнять высокоточное 3D-сканирование и визуализацию формы заготовки в определенной области, таким образом, роботы в диапазоне от 0,1 метра до 3 метров могут выполнять разнообразные задачи, включая планирование траектории, выравнивание заготовки, сортировку вышедших из строя, депаллетизацию и паллетизацию, оперативный контроль, отслеживание сварочных швов.
Оснащенный саморазвивающимися оптическими и вычислительными чипами, Surface HD может значительно снизить стоимость комплекта оборудования пользователей. Продуманные решения и пользовательский опыт от Revopoint 3D создадут исключительную ценность для клиентов.
Revopoint Surface HD 50 включает в себя независимо разработанную технологию микроструктурной проекции света и алгоритмы искусственного интеллекта, принимает сверхбыстрый режим проекции полного поля лазерного кодирования и может выводить данные облака точек на частоте 2~10 Гц.
-
На рабочем расстоянии 60-150 мм максимальная точность Surface HD составляет до 0,02 мм, что применимо для сканирования и контроля микросхем и микрочастиц, требующих высокой точности.
-
На рабочем расстоянии 150-1200 мм Surface HD может эффективно выполнять соответствующие задачи, такие как логистическая комплектация, инспекция, подача и разгрузка, выравнивание заготовок и сборка.
- На рабочем расстоянии 1200-2600 мм Surface HD может применяться для средних и крупных объектов при выполнении таких задач, как их распознавание и инспекция, планирование маршрута, комплектация и укладывание на поддоны.
Особенности:
-
Высокоскоростное сканирование в реальном времени. Выводите данные облака точек на частоте 2~10 Гц в течение 1 секунды.
-
Высокая четкость, высокая точность. Облако точек размером 23 миллиона пикселей может быть выведено с максимальным расстоянием между точками 0,035 мм и максимальной точностью повторения 0,02 мм.
-

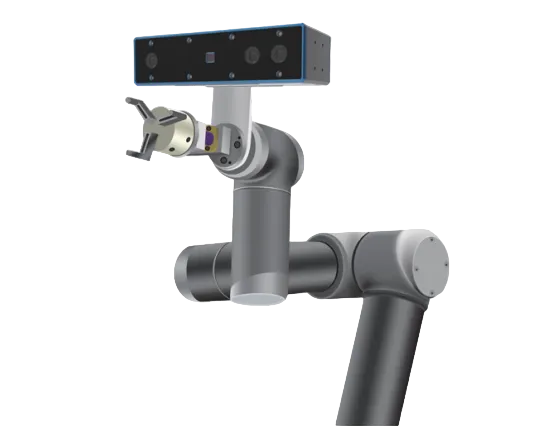

Портативный и простой в интеграции. Весит менее 600 г, может быть интегрирован в роботов.
-
Простой в эксплуатации. Автоматизированный процесс сбора данных. Используйте POE или USB для подачи питания в зависимости от различных потребностей.
- Доступные ресурсы. Обильные интерфейсы разработки SDK. Доступны карты глубины, карты инфракрасного света и карты RGB.
Программное обеспечение
Z-Smart - это мощное программное обеспечение с модульным набором команд и простым интерфейсом, которое работает на нескольких платформах (включая Windows, Linux, Mac OS и embedded system). Оно помогает пользователям упростить обработку изображений в машиностроении, автомобилестроении, фармацевтике, упаковочной и логистической промышленности.
Примеры моделей:
Технические характеристики:
| Технология сканирования | Бинокулярный структурированный свет |
| Источник света | Инфракрасный лазер |
| Оптимальное рабочее расстояние (мм) | 500±250 |
| Максимальное рабочее расстояние (мм) | 750 |
| FOV | H55°x V36° |
| Поле зрения (мм) |
210×160@250 520×320@500 735×490@750 |
| Пространственное разрешение (мм) |
0.273@500 |
| Точность наведения (мм) | ±0.15 |
| Материал корпуса | Алюминиевый сплав |
| Габариты (мм) |
160x70x43.6 |
| Вес (кг) | 0.5 |
| Разрешение карты глубины при максимальной частоте кадров | 1920 × 1200 при 8 кадрах в секунду; 960 × 600 при 10 кадрах в секунду; |
| RGB-изображение |
1920x1080@20fps |
| Вывод облака точек | Изображения глубины + RGB, рассчитанные внутри камер |
| Выравнивание изображения | Изображения с глубиной + RGB |
| Затвор | от 1/200 до 1/10 с |
| Усиление | от 1x до 16x |
| Минимальное время на поиск | 50 мс для карты глубины одного кадра, 50 мс для времени задержки распространения |
| Разъем питания | 6-контактный разъем Hirose,24 В постоянного тока |
| Разъем для передачи данных | Ethernet, POE, USB3.0 |
| Энергопотребление | 5 Вт |
| Окружающая среда | Только для помещений |
| Рабочая температура | -10℃ ~ 45℃ |
| Температура хранения | -20℃ ~ 70℃ |
| Рабочая влажность | 20% ~ 65% без конденсата росы |
| Водонепроницаемость | IP65 |
| Операционная система | Linux (Ubuntu18.04); Windows 8/10 |
| Примечания | 1. Точность достигается стандартным методом тестирования в стандартных лабораторных условиях, и на точность могут повлиять конкретные условия использования пользователя. |
| 2. Размеры изделия могут быть настроены в соответствии с требованиями пользователя. | |
| 3. Поддержка источника питания Poe стандарта IEEE 802.3af. | |
| 4. Только для продуктов с чистым сетевым интерфейсом. Продукты, которым требуется интерфейс USB3.0, не поддерживают IP65. Пожалуйста, обратите внимание при покупке. |
| Артикул | 200274 |
| Производитель | Revopoint |
| Страна производитель | Китай |
| Вес нетто | 0.5 кг |
| Габариты | 160x70x43.6 мм |
| Источник света | Инфракрасный лазер |
| Материал корпуса | Алюминиевый сплав |
| Применение | Сварочная промышленность, Медицина, Логистическая отрасль, Образование |
| Рабочее расстояние | 500±250 мм (оптимальное), 750 мм (максимальное) |
| Степень защиты (класс IP) | IP65 |
| Технология сканирования | Оптический структурированный подсвет |
| Рабочая температура | -10℃ ~ 45℃ |
| Операционная система | Linux (Ubuntu18.04); Windows 8/10 |
