Ну а если совсем коротко, то это обратный путь производства: от изделия к чертежу. Отсюда и название.
Как мы уже знаем, с приходом аддитивных технологий геометрия и форма вещей стали сложнее. А если что-то сделано вручную и не имеет аналогов в мире (та же кружка, которую вы слепили на уроках лепки), то для воссоздания точной геометрии в CAD-системах простой линейки и штангенциркуля уже недостаточно. Один из инструментов здесь — 3Д-сканер. Простыми словами, это фотоаппарат, который делает снимки по той или иной технологии (лазеры, оптика) и объединяет их в программе. Папье-маше, кстати, имеет схожий принцип.
И вот в чём была проблема: стоимость сканеров долгое время оставалась высокой, да и навыки для работы с ними требовались серьёзные. Но стараниями таких ребят, как, например, 3DMakerpro, сканеры становятся доступнее, а работа с софтом уже не требует запредельной квалификации. Недавно вышла новая модель сканера FOX («Лис»). И всё бы ничего, если бы не его цена. А она, скажем так, очень невысока для такого устройства. Пропустить такое, конечно, мы не могли.
Пробежимся по характеристикам:
| Точность, мм. | 0,07 |
| Разрешение, мм. | 0,10 |
| Зона сканирования, мм. | 200 х 100 |
| Рабочая дистанция, мм. | 150-400 |
| Источник света | NIR (Ближний инфракрасный диапазон) |
| Цветовая текстура | Монохромная |
| Частота кадров, в секунду | 10 |
| Рекомендованный размер объекта, мм. | 40 - 1200 |
| Габариты устройства, мм | 115 х 70 х 35 |
| Масса, г. | 210 |

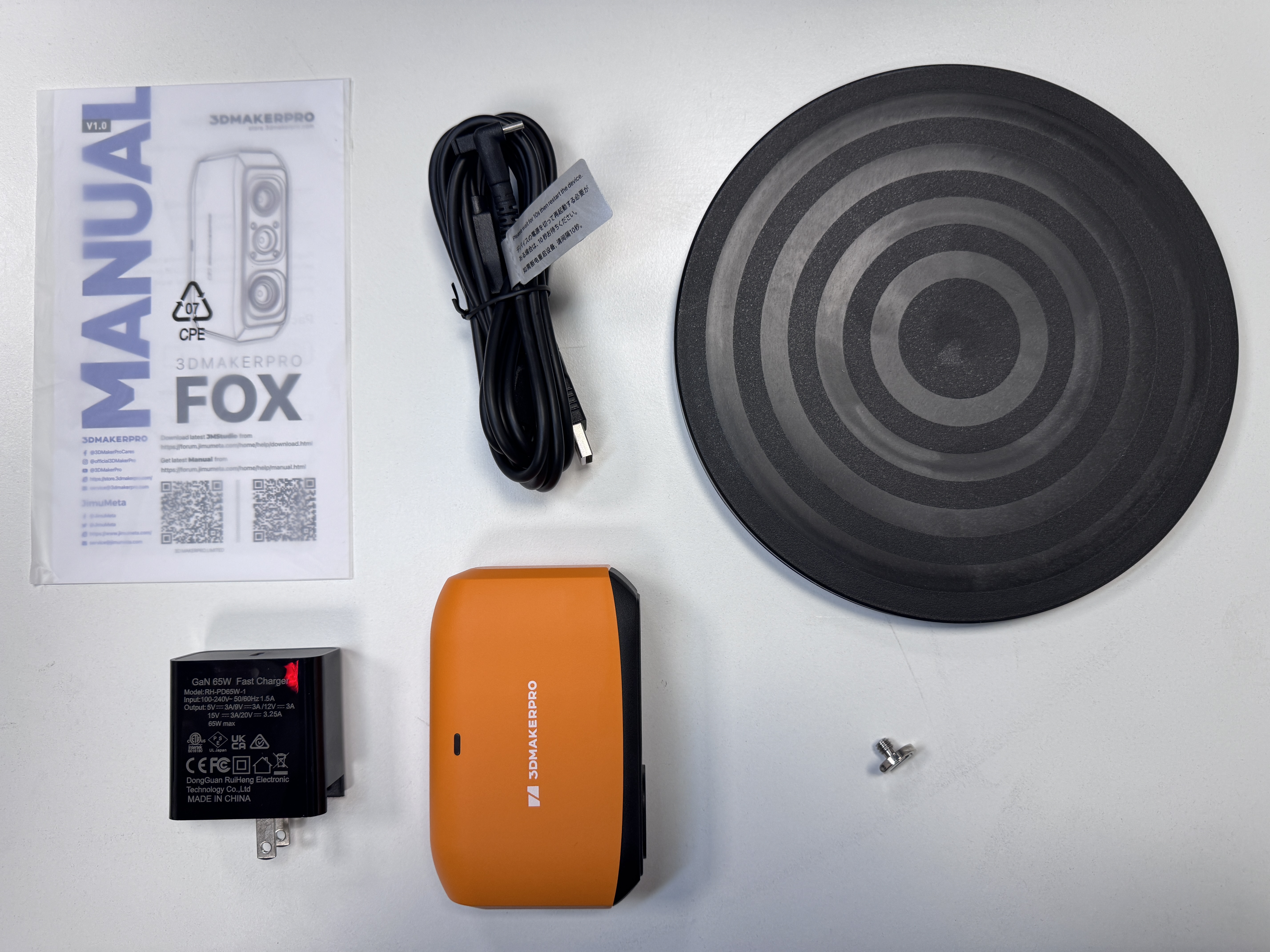

Комплектация устройства соответствует цене: положили только то, что жизненно необходимо для работы сканера. Ну и поворотный столик как скромный бонус, и это реально лучше, чем бесполезные наклейки и прочее.

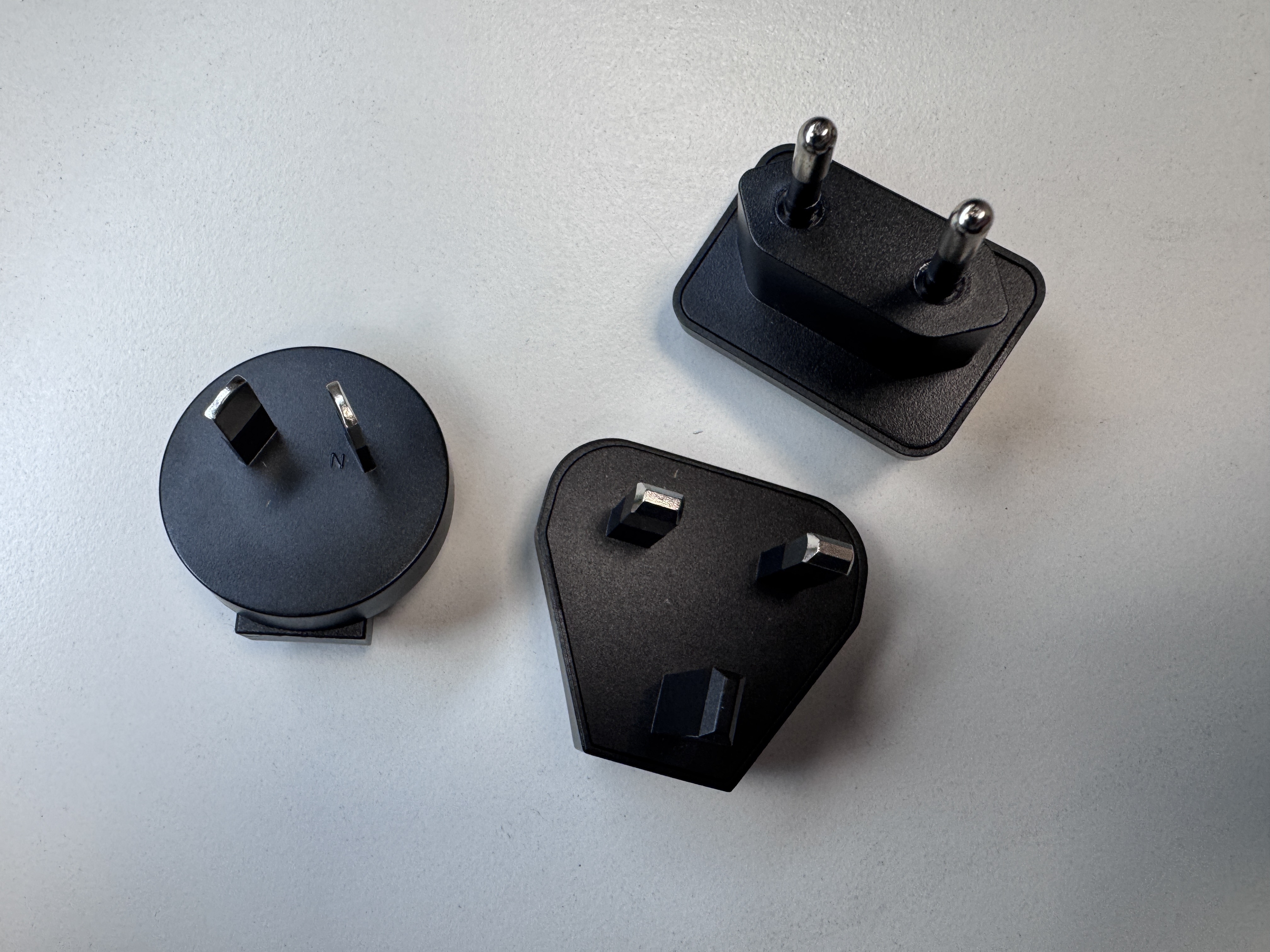

Как можно заметить, блок питания на 65 Вт. Тут вилка не под европу, и производитель положил переходники под все известные типы розеток. Правда, с ними он уже не складной и занимает чуть больше места. Так что «Лиса» можно брать в путешествие.

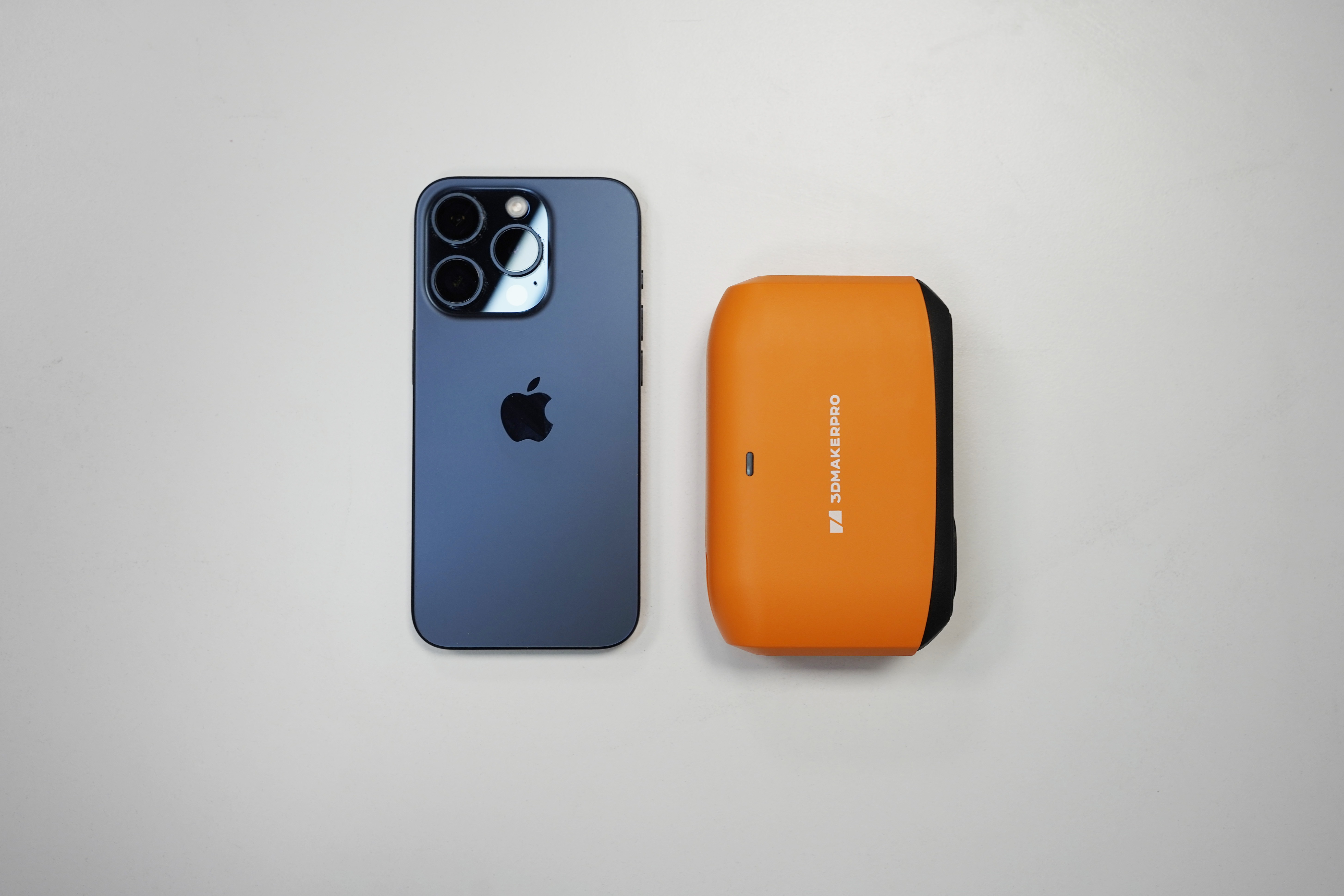

Впечатляют и размеры сканера: он настолько компактный, что прекрасно помещается в карман. Это не только удобно для транспортировки, но и детям будет нетрудно держать его в руках, что уже можно считать заявкой на образование. Вот сравнительное фото размеров с iPhone 15 Pro. Так что это даже не лис, а лисёнок.

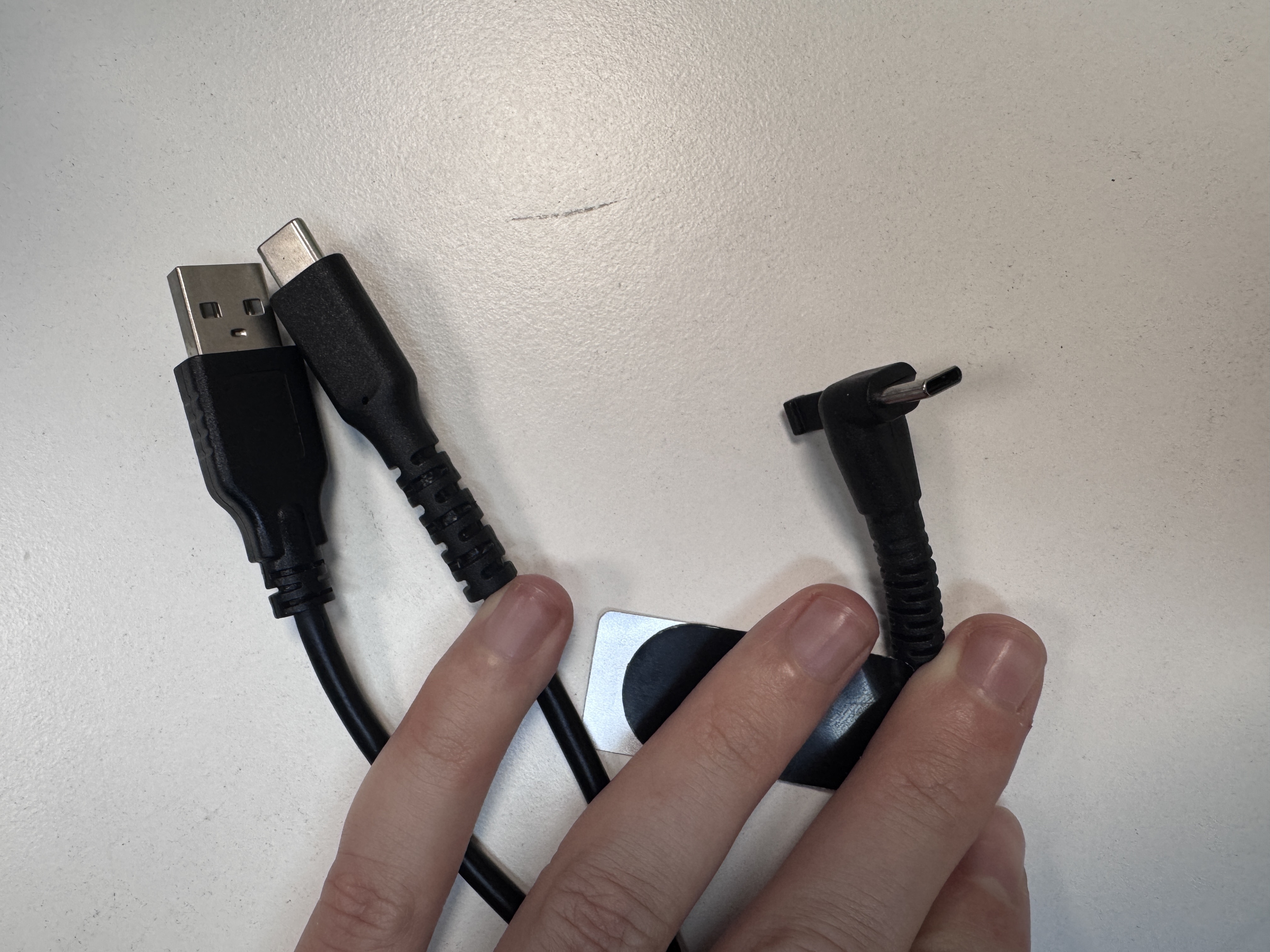

А вот провод, честно сказать, огорчил. Наличие кабеля для такого малыша портит всю философию удобства. Здесь виден большой потенциал для сканирования различных памятников и сооружений, пока вы просто гуляете по городу. Я бы даже сказал: будь он автономным, стал бы новым обязательным атрибутом петербуржца. Но вот этот провод (кстати, длиной 2 метра) очень огорчает. На конце провода Type-C, с другой стороны — раздвоенный Type-C: один для питания, второй USB 2.0. В 2026 году, конечно, выглядит архаично, но его характеристик, видимо, хватает. Вероятно, сделали так для охвата большего количества устройств.
И да, есть решение, как сделать «Лиса» автономным. У производителя продаётся специальная «Умная рукоятка» которая позволяет брать его с собой и подключать телефон. Но вот нюанс: рукоятка стоит как сам сканер, и суммарно цена уже не такая привлекательная.
Стоит отметить, что рукоятка работает не только с моделью FOX, но и с другими сканерами 3DMakerpro (Seal, Seal Lite, Moose, Moose Lite).

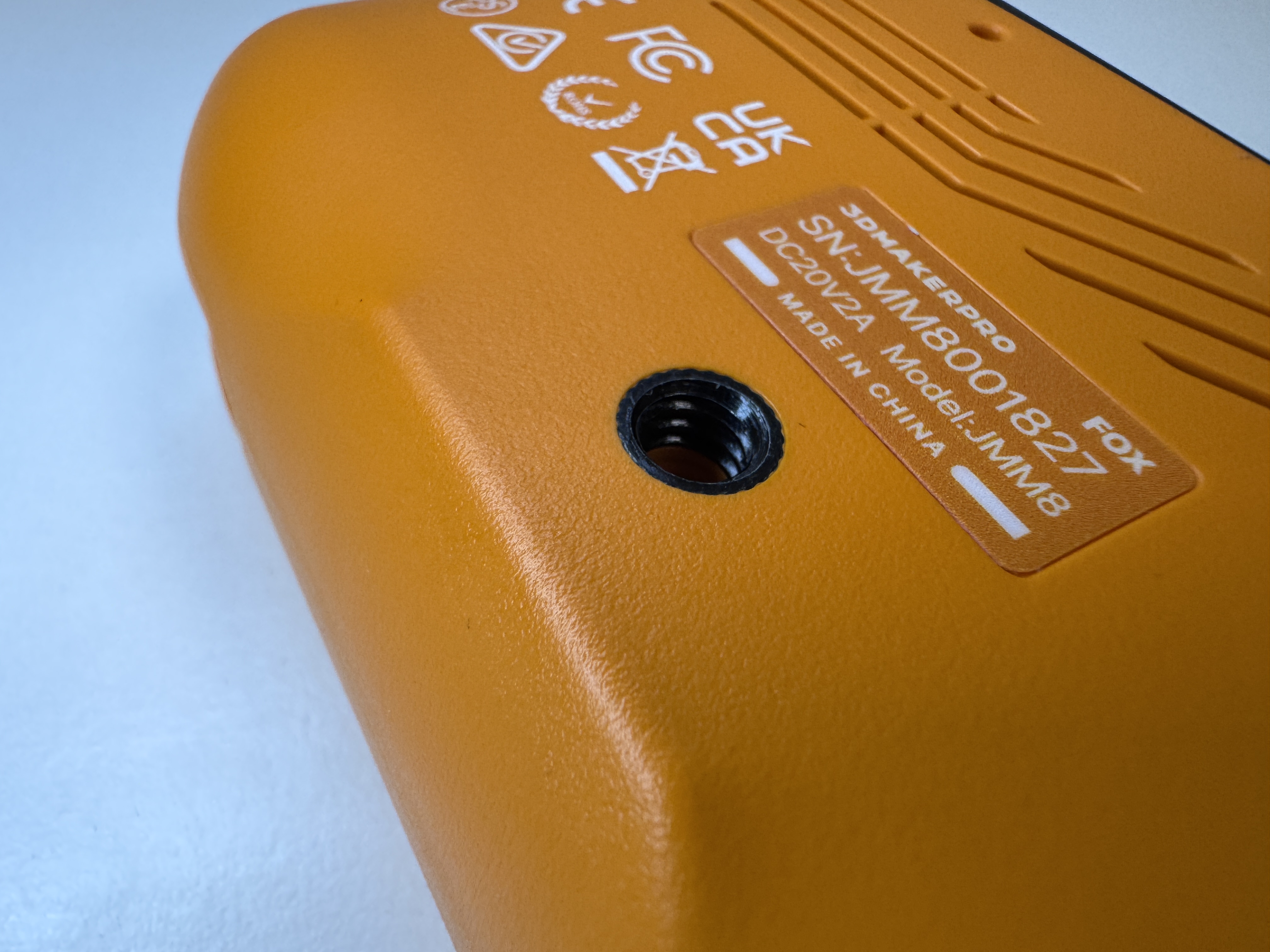

На самом сканере расположен порт Type-C и дюймовая резьба ¼" для установки штатива и рукоятки, о которой мы рассказывали ранее. Также туда можно установить винт для шнурка, чтобы сканер не разбился, если выпадет из рук.

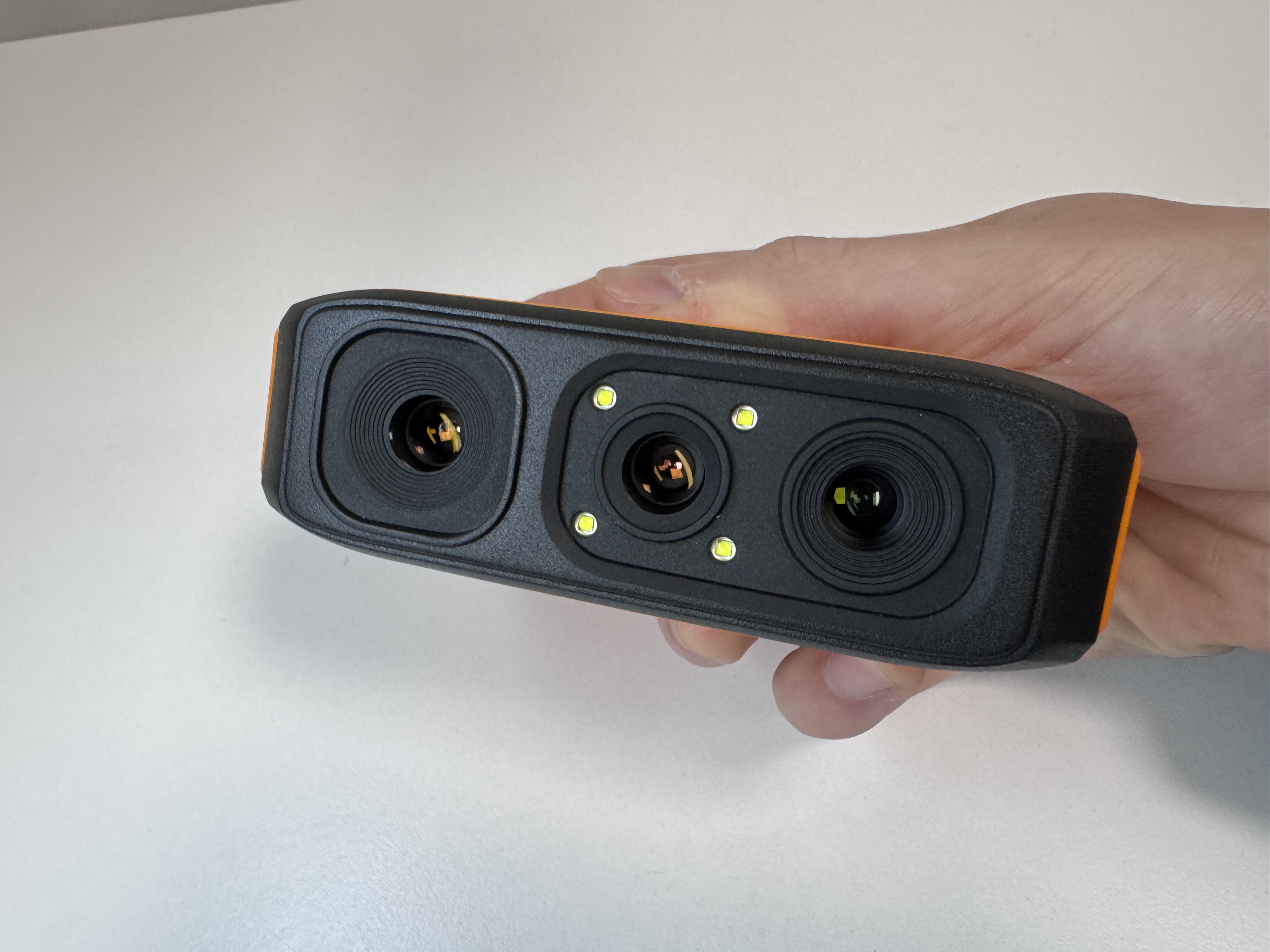

Спереди нас встречают сами камеры и подсветка.
По калибровке: вместе со сканером не идёт никакое калибровочное поле. Производитель заявляет, что он калибруется сам: при подключении к программному обеспечению сканер получает актуальный файл калибровки. Это, наверное, удобно для простых пользователей, но если вы занимаетесь профессиональными задачами, то это, конечно, минус: условия работы бывают разные, и калибровать, конечно, стоило бы самостоятельно.
Раз уж начали говорить про софт, давайте посмотрим, с чем работает «Лис». А работает он с JMStudio — фирменным ПО от 3DMakerpro, которое, в свою очередь, работает не только с FOX, но и с другими сканерами компании.

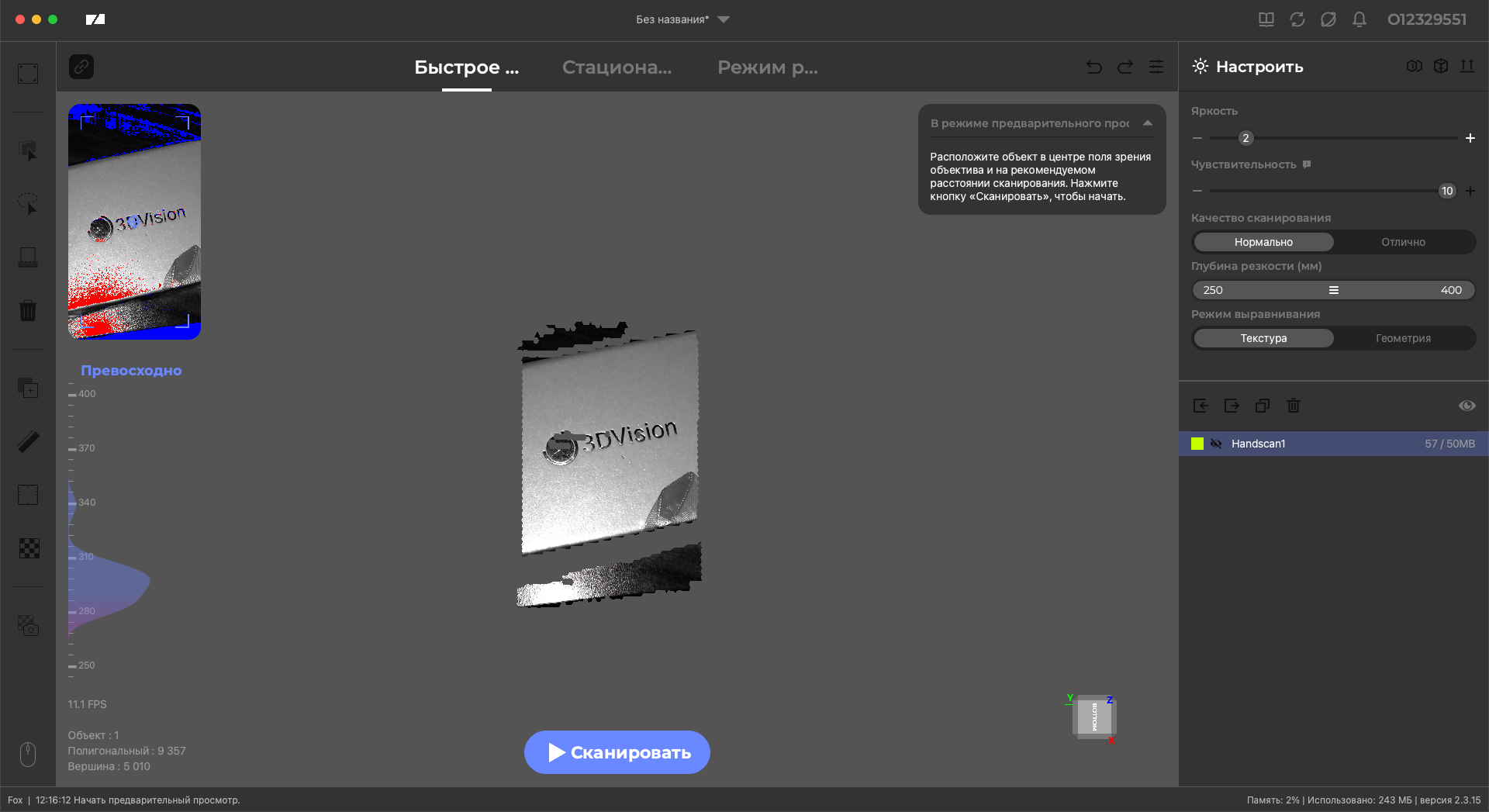

Сразу стоит отметить, что интерфейс достаточно простой. При начале сканирования нам необходимо выставить яркость, чтобы не было пересвета (красный шум на изображении слева вверху), и чувствительность — параметр, который влияет на то, насколько сканер восприимчив к свету.

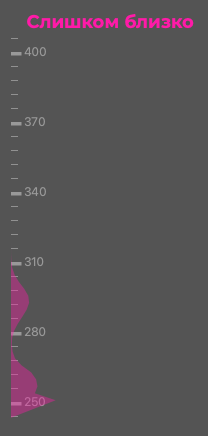

Выставляем фокусное расстояние, отодвигая сканер от объекта: программа подскажет нужное направление.

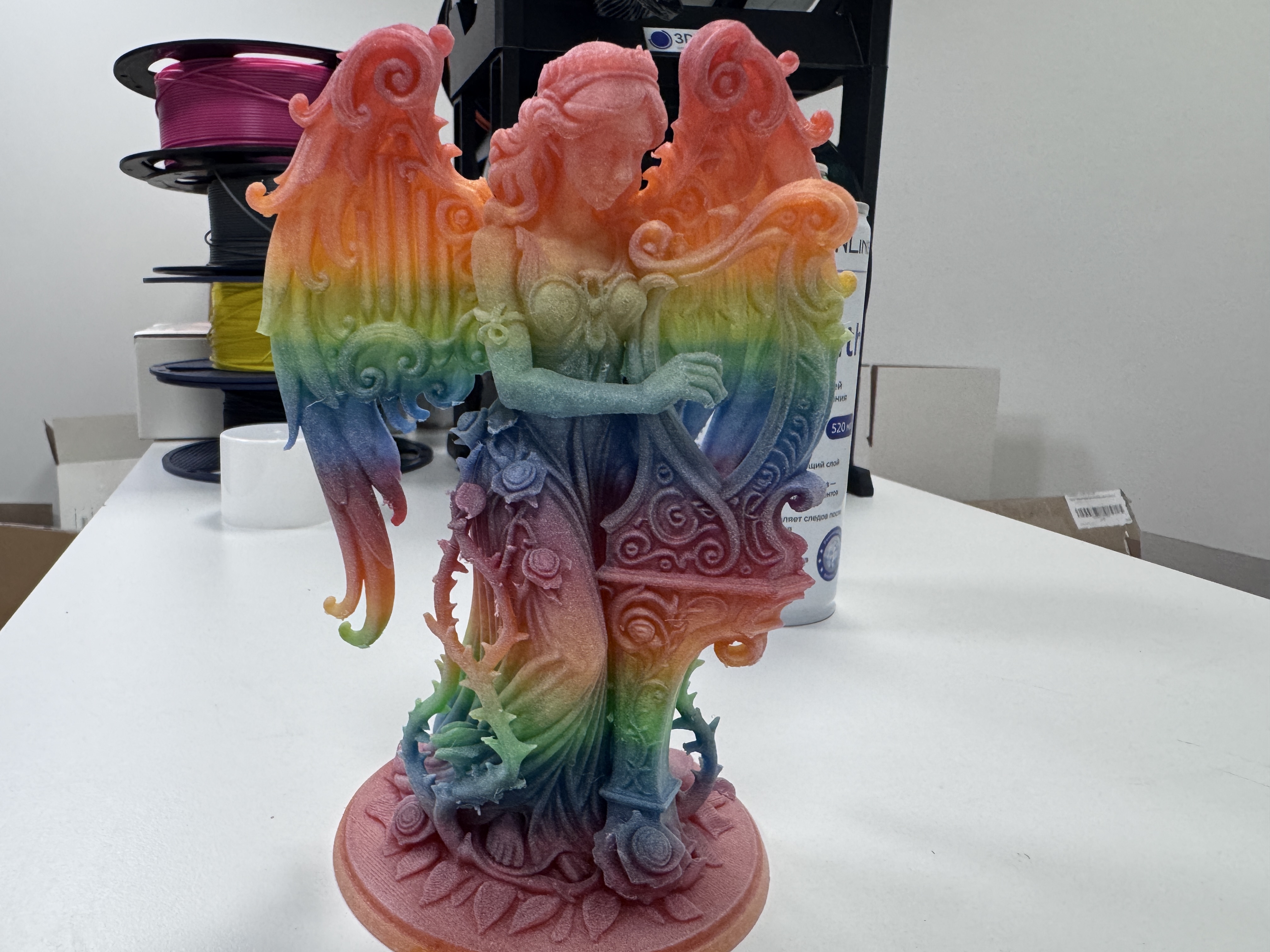

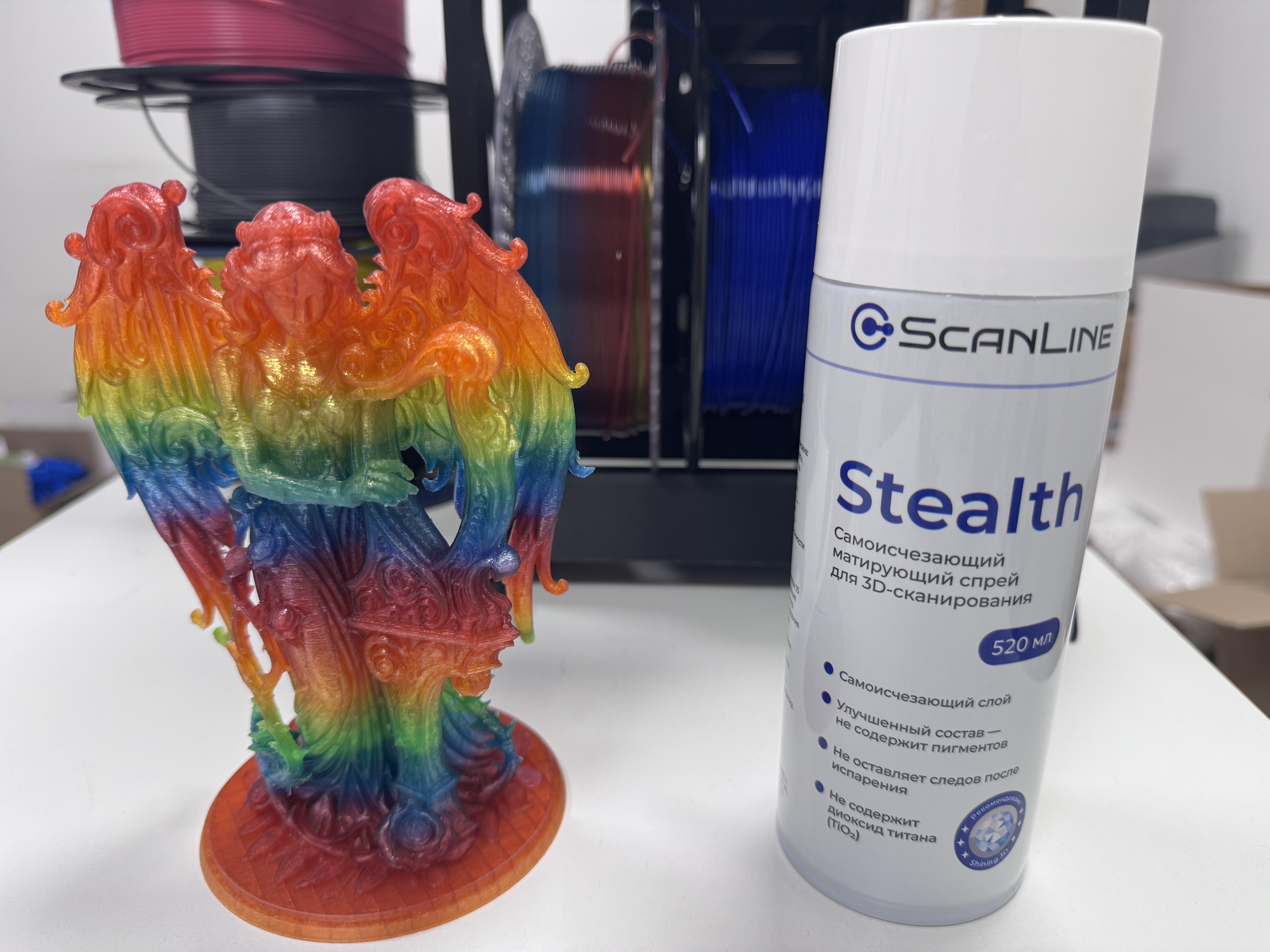

И начинаем сканирование. Для начала мы взяли сложное испытание и отсканировали фигурку девушки, распечатанную прозрачным PLA радужного цвета от SUNLU. И сразу же столкнулись с проблемой: пересветы остаются из-за бликов материала. Тут нам поможет матирующий спрей. Он бывает с разными свойствами, но мы будем использовать самоисчезающий от ScanLine. Его особенность в том, что со временем он испарится сам.
После нанесения фигурка выглядит таким образом:
И вот с этим покрытием пересветы уже можно настроить. Спрей нужен на очень бликующих поверхностях, чтобы сканер мог без ошибок передать геометрию. И начинаем сканирование.

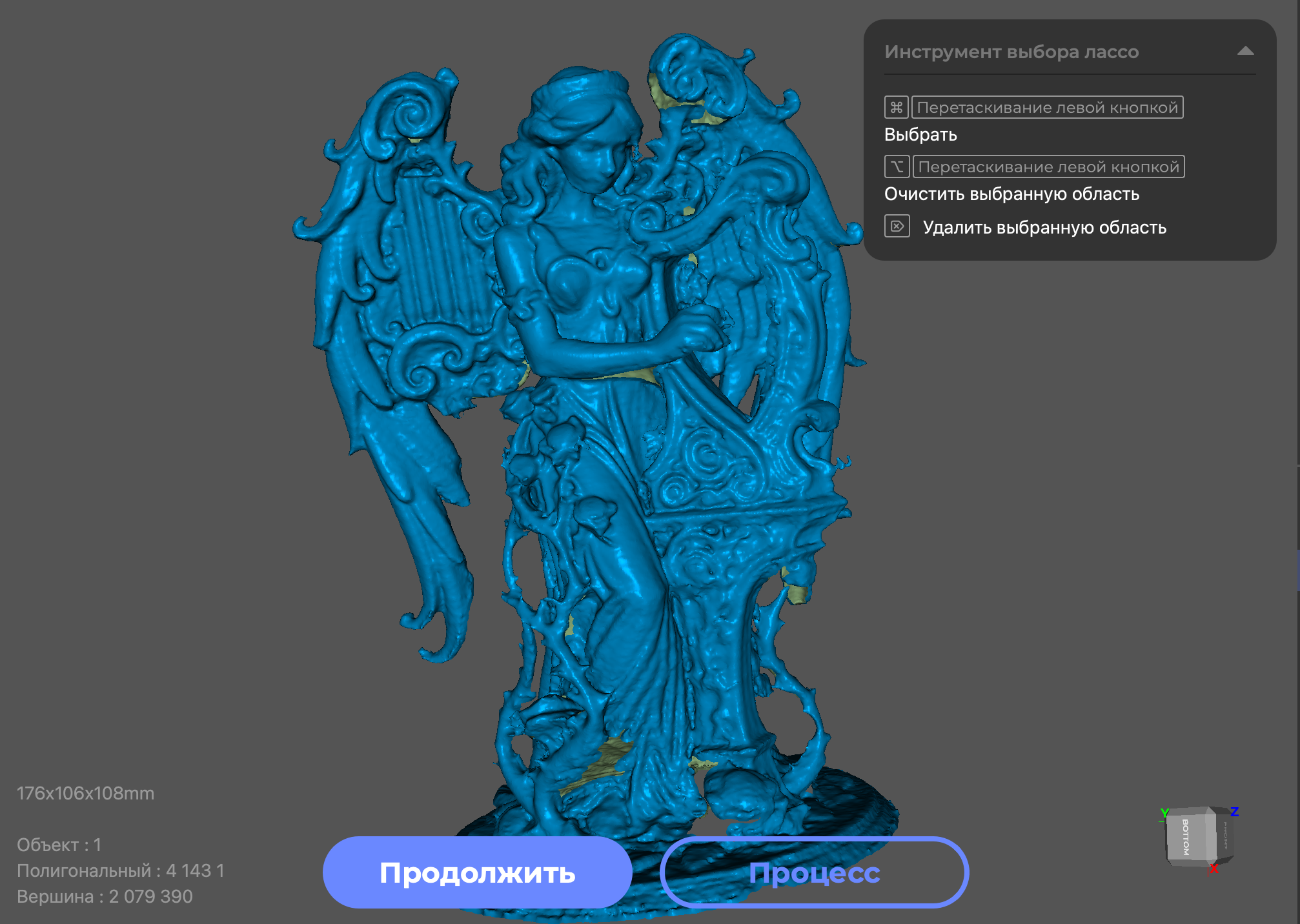

В целом, учитывая стоимость данного сканера, результат очень даже впечатляющий. На модели достаточно большое количество мелких объектов, которые сканер передал, и даже при использовании совмещения по геометрии он ни разу её не потерял, а это уже что-то. Перейдём дальше.

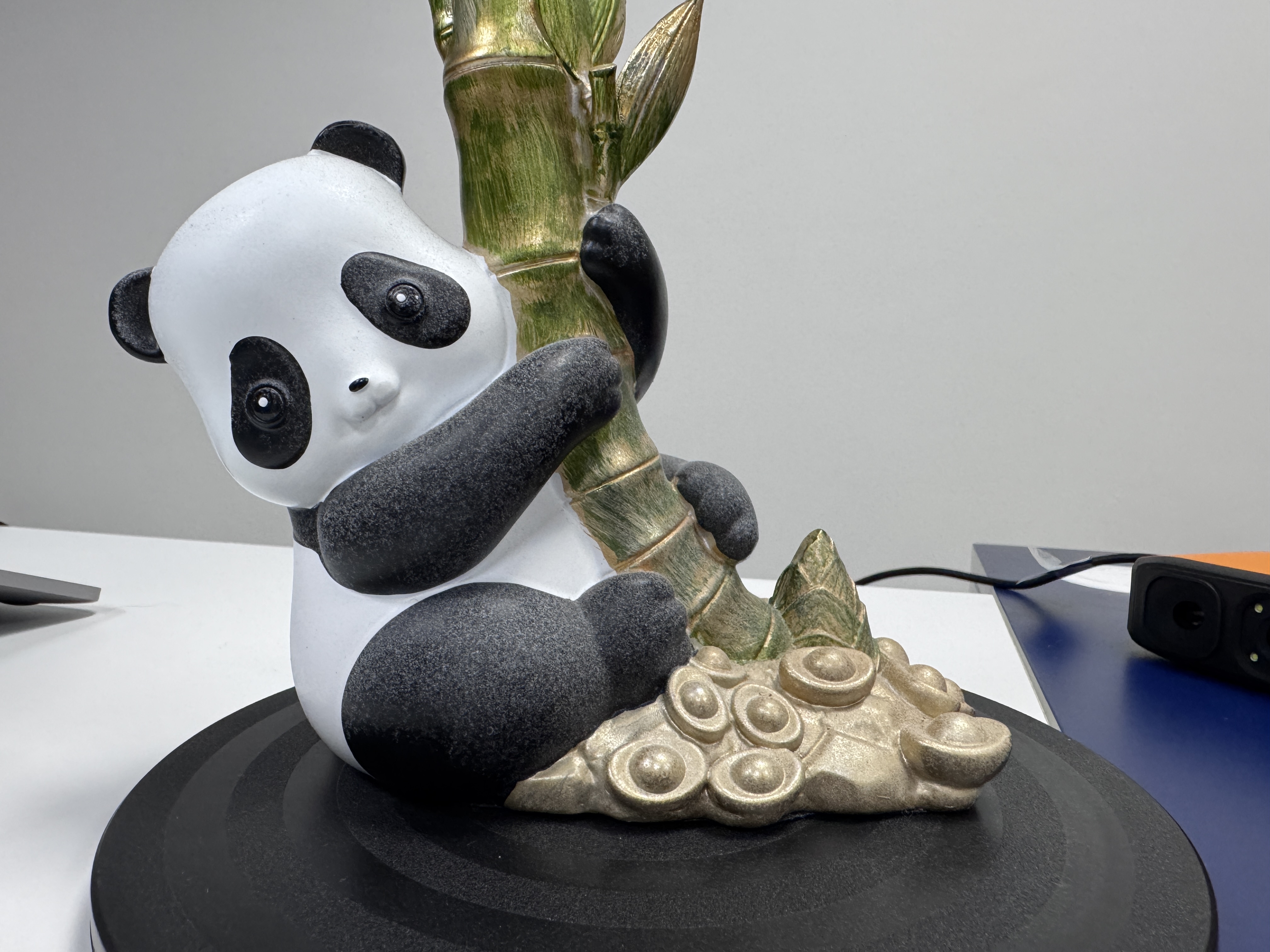

Отсканируем фигурку панды, предварительно покрыв ее спреем для устранения бликов и увеличения видимости темных объектов.

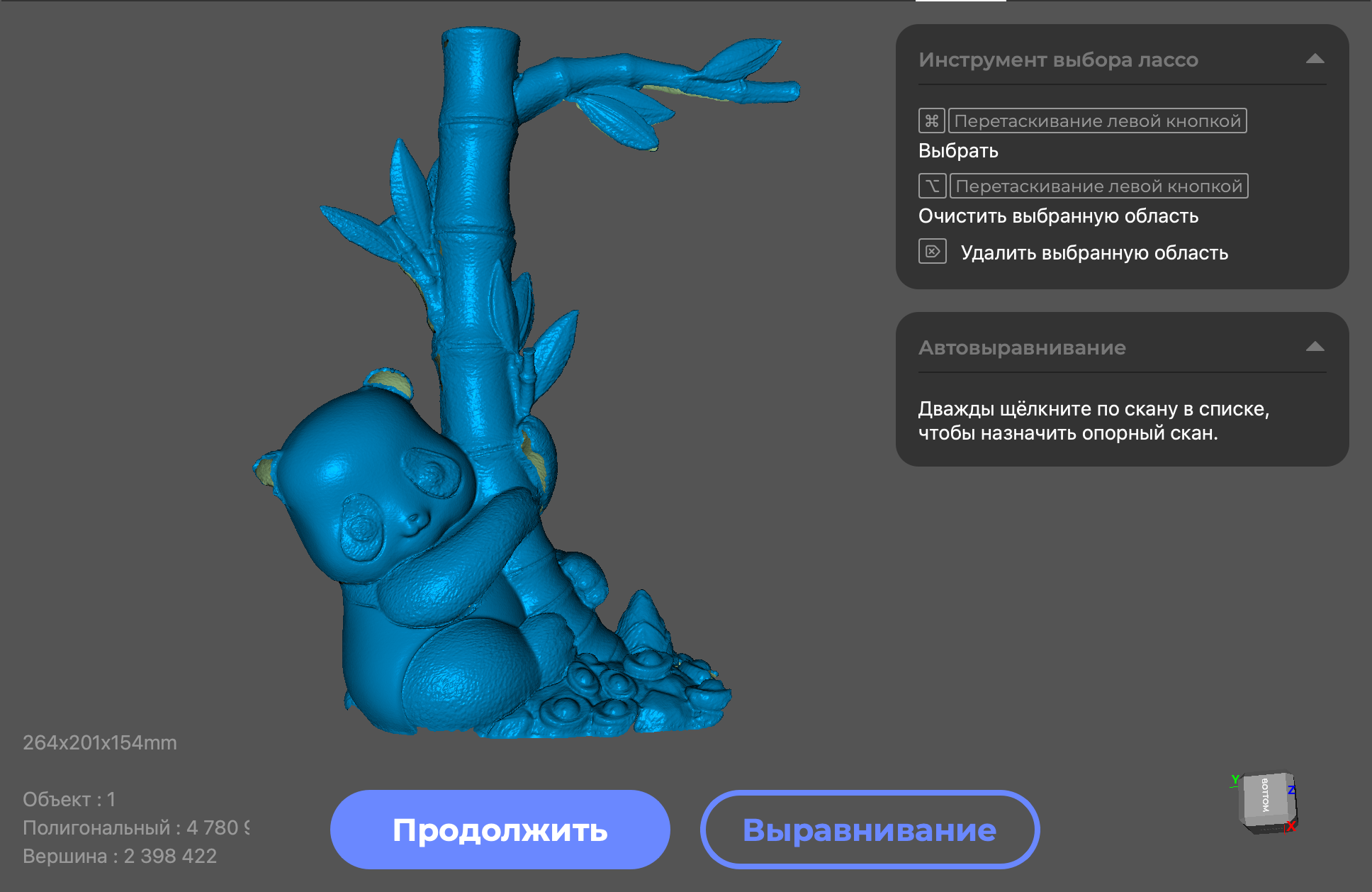

Панда вышла достаточно неплохо, особенно учитывая, что это было отсканировано за один проход.

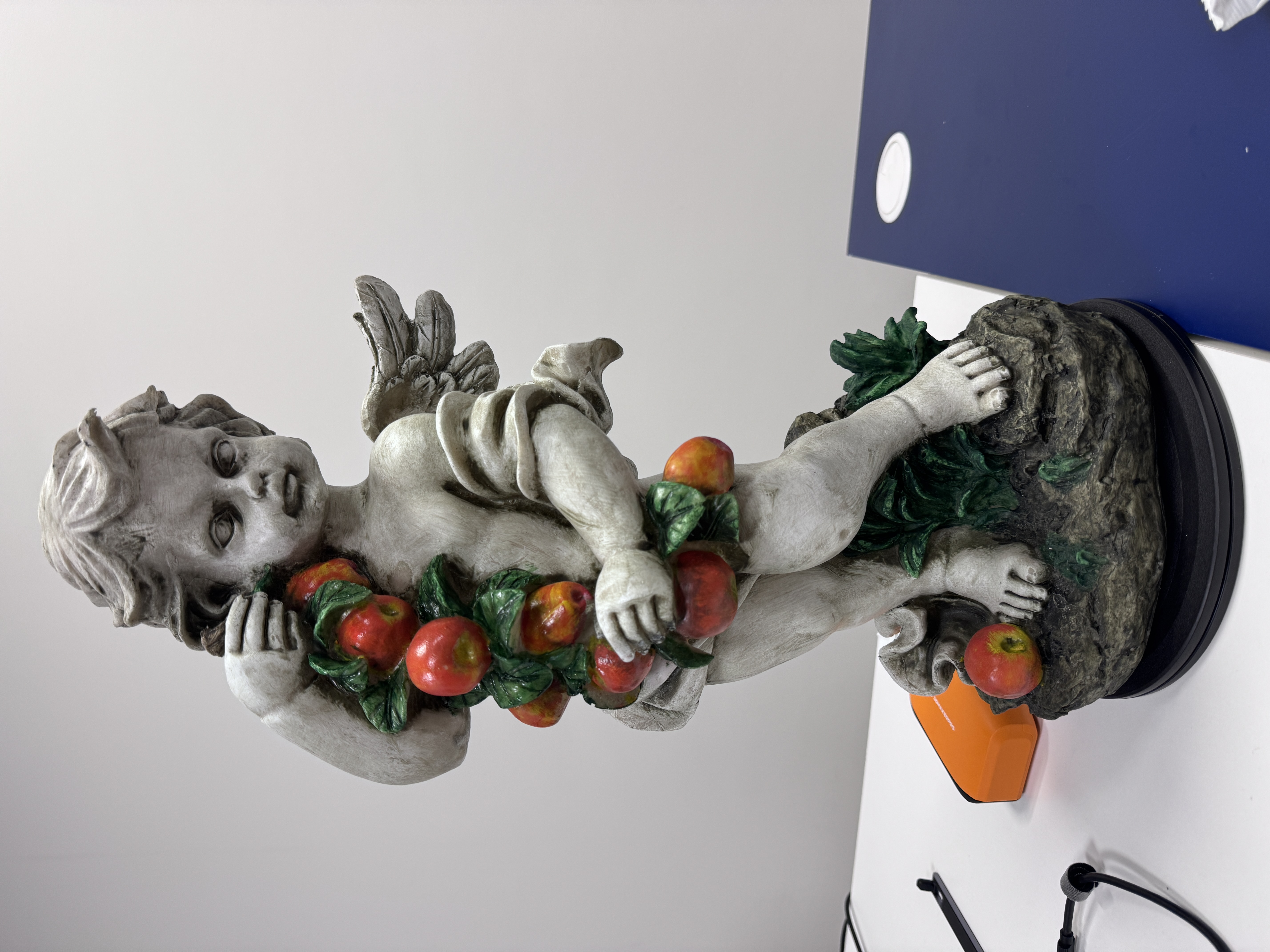

Ну и напоследок отсканируем большой художественный объект - такого садового ангелочка.

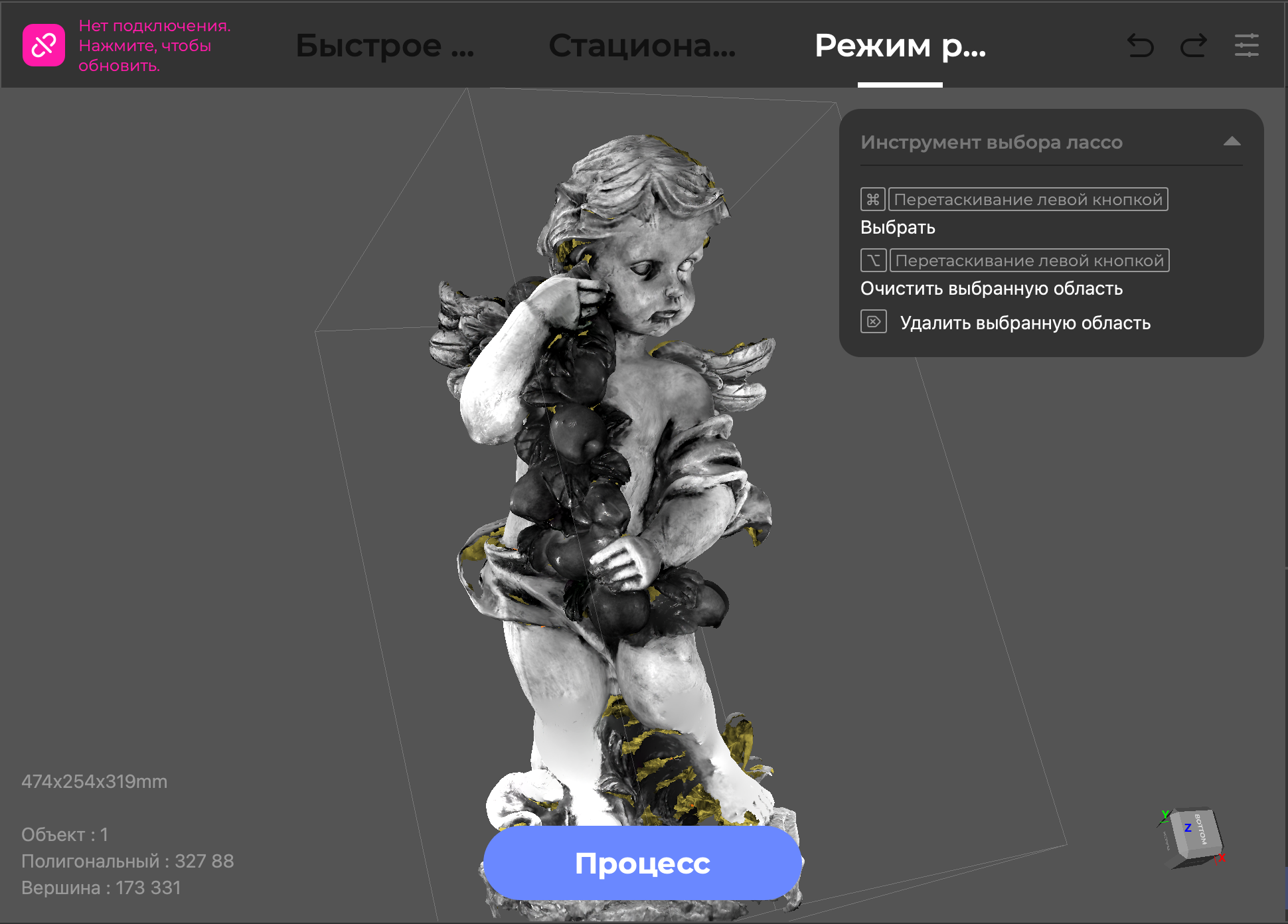

Из приятного: сканер не потерял геометрию ни разу, пока сканировалась статуэтка; из не очень приятного - это монохромная текстура, и цветовую красоту фигуры передать удалось не в полном объеме.
Перейдем к технической детали: отсканируем теплообменник из алюминия. Его не нужно матировать, а значит, проверим, как сканер справится с наложением текстур.

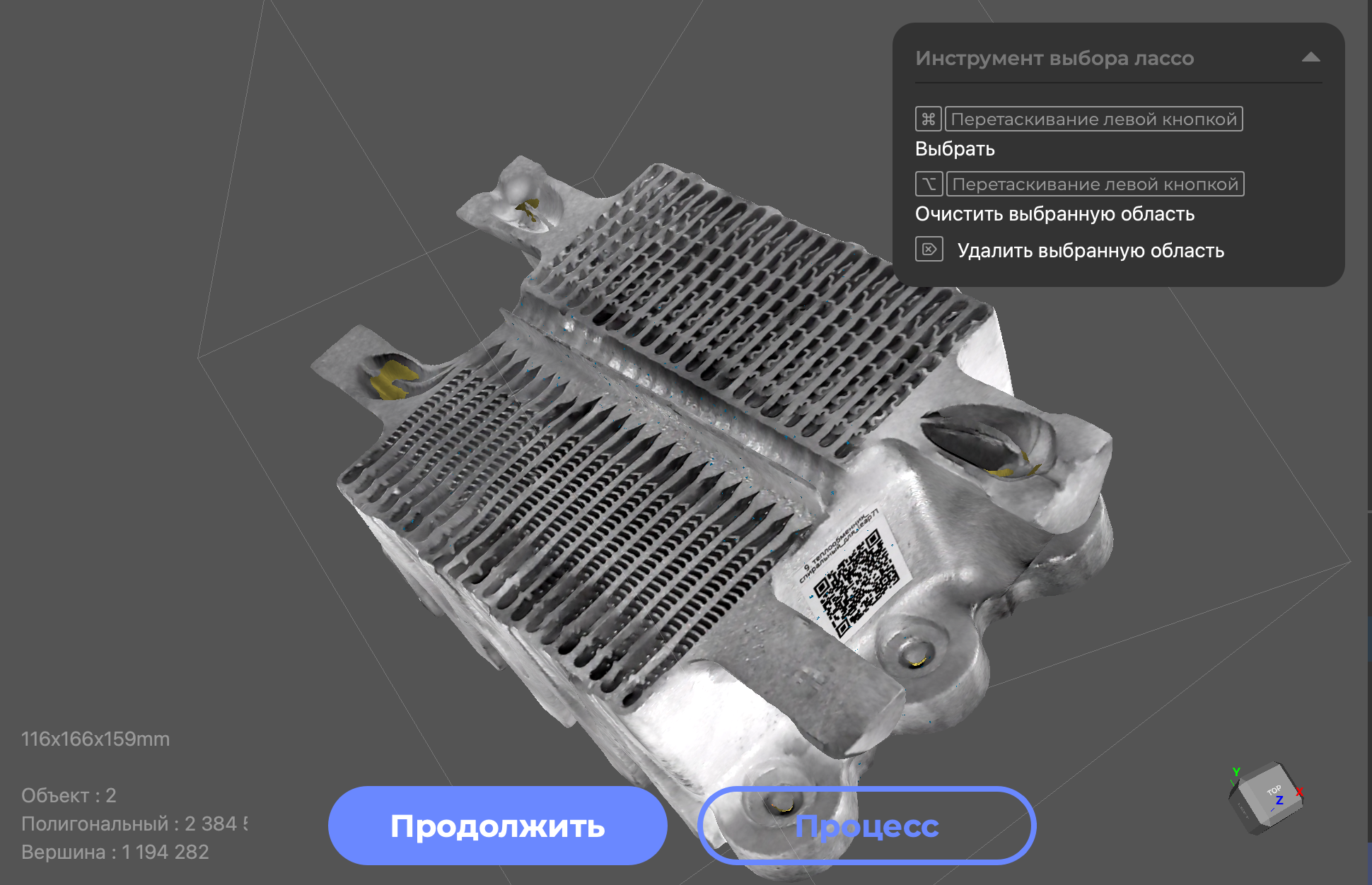

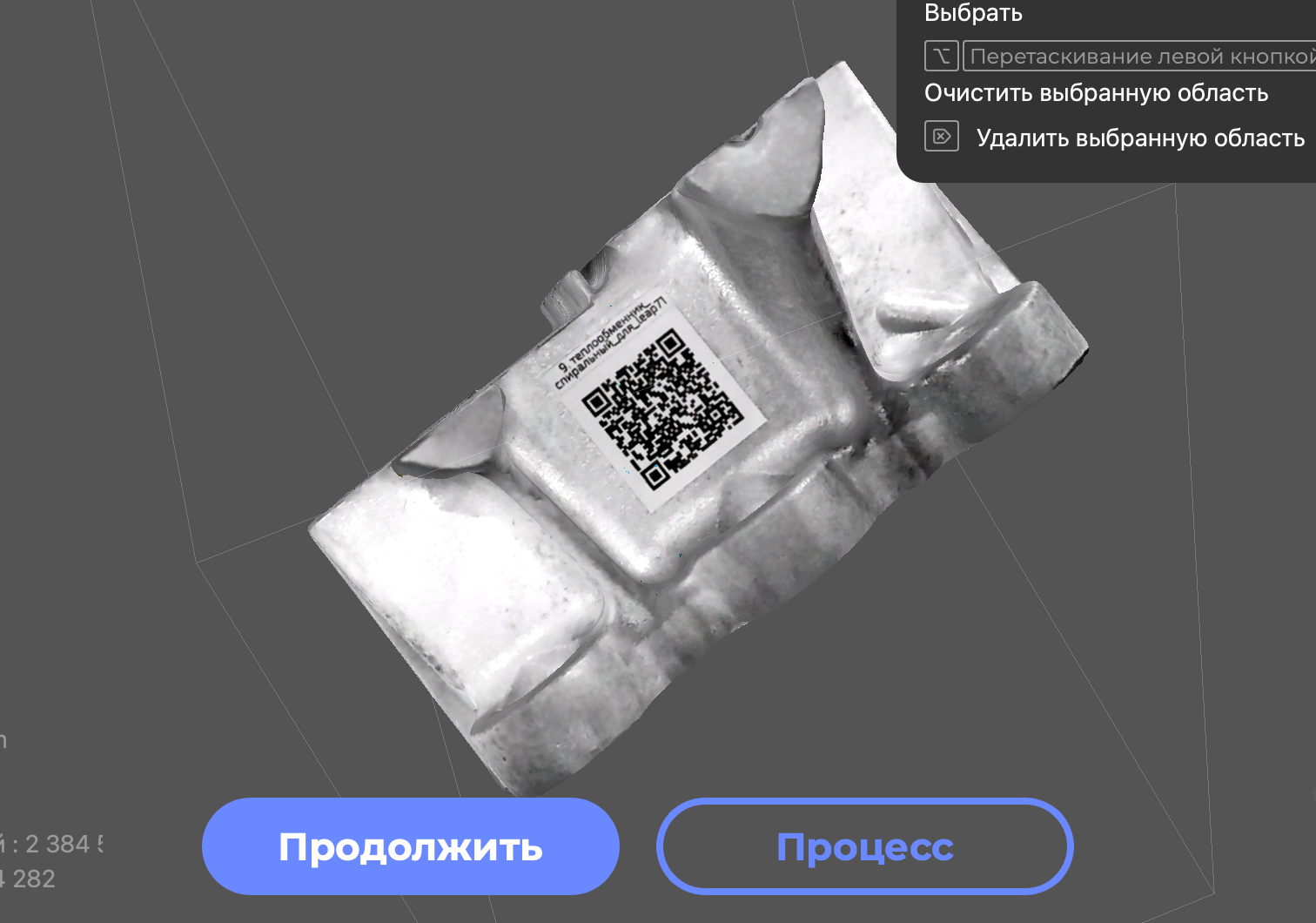

В целом получился достаточно неплохой скан, и текстура легла правильно, хоть и не без изъянов. Даже QR-код с нашим портфолио считывается смартфоном.
Возьмём также алюминиевую деталь, но уже с более простой геометрией, которую сложно воссоздать без использования 3Д-сканера.
И тут FOX уже показывает достойный результат. С полученным сканом мы можем восстановить геометрию, но, конечно, здесь уже понадобилось сделать несколько ракурсов и произвести совмещение. Поговорим об этом подробнее.
В JMStudio, как и во всем подобном ПО, есть несколько вариантов совмещения. Первый — автоматическое: ПО понимает геометрию и без проблем соединяет сканы. Второй — ручное, на тот случай, когда автоматика не справляется. Но и тут всё достаточно просто. Нам необходимо перейти в режим выравнивания и выбрать сканы, которые мы хотим совместить. Выбираются они путем нажатия на «глаз» отображения в дереве проекта. Далее выбираем способ: автоматический или ручной. Если с первым всё понятно, то со вторым сейчас тоже станет ясно.

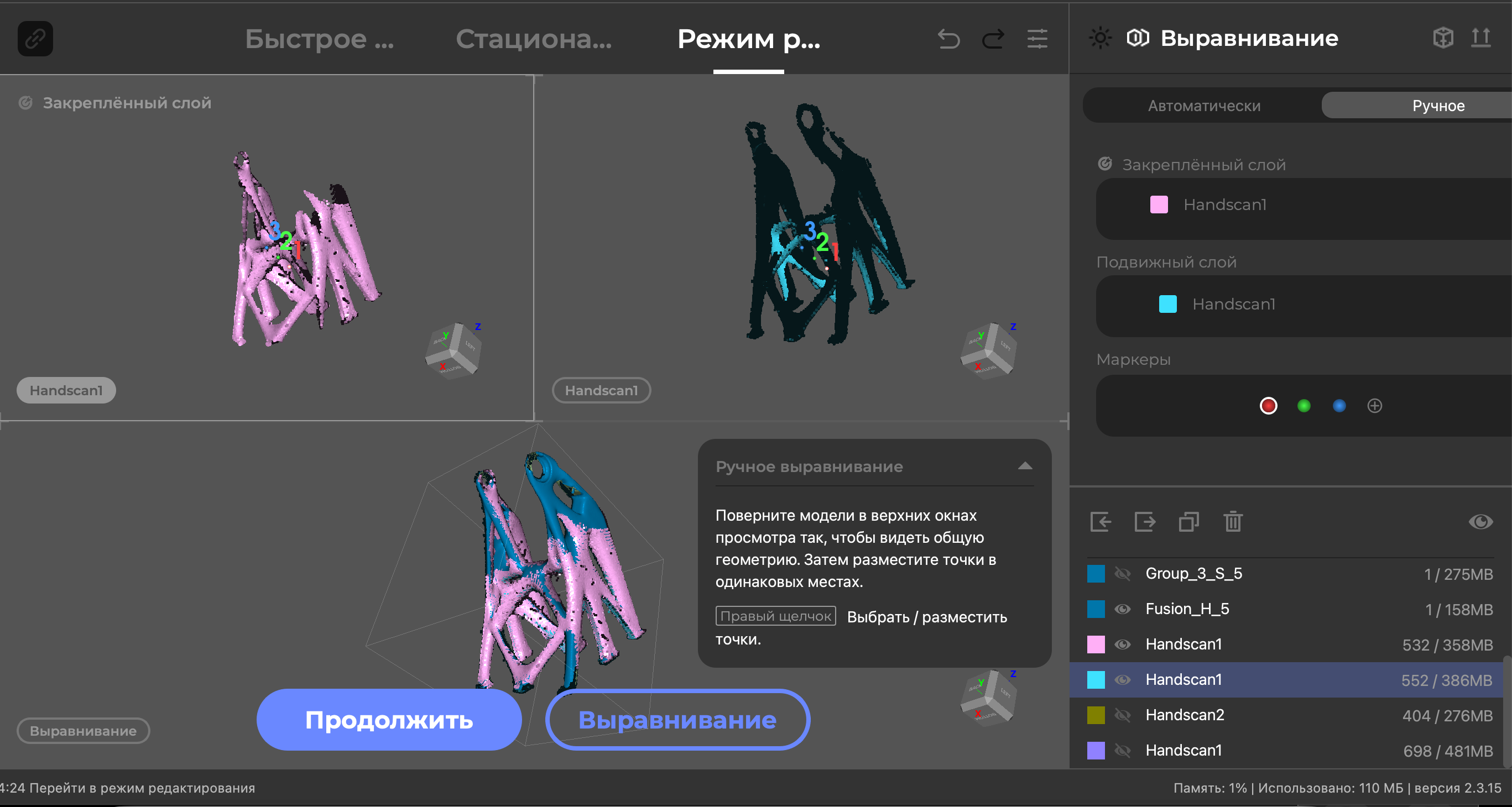

Пусть вас не пугают три рабочих поля — нас интересуют только верхние. Каждое поле — это наш скан. Первое (левое) — это то, к чему мы привязываем (он не меняет систему координат). Второе (правое) — это то, что мы присоединяем. У нас есть цифры от 1 до 3 — это наши маркеры. В правом меню мы можем нажимать на цветные точки, выбирая, какой маркер мы двигаем. Наша задача — найти нужную геометрию объекта и установить маркер на первом и втором скане примерно в одном месте. Так нам нужно расставить три маркера в разных местах, после чего нажать кнопку «Выравнивание», и программа совместит эти сканы по этим маркерам. Причём не обязательно идеально их выставлять: софт самостоятельно скорректирует геометрию, если поймёт, что вы имели в виду.

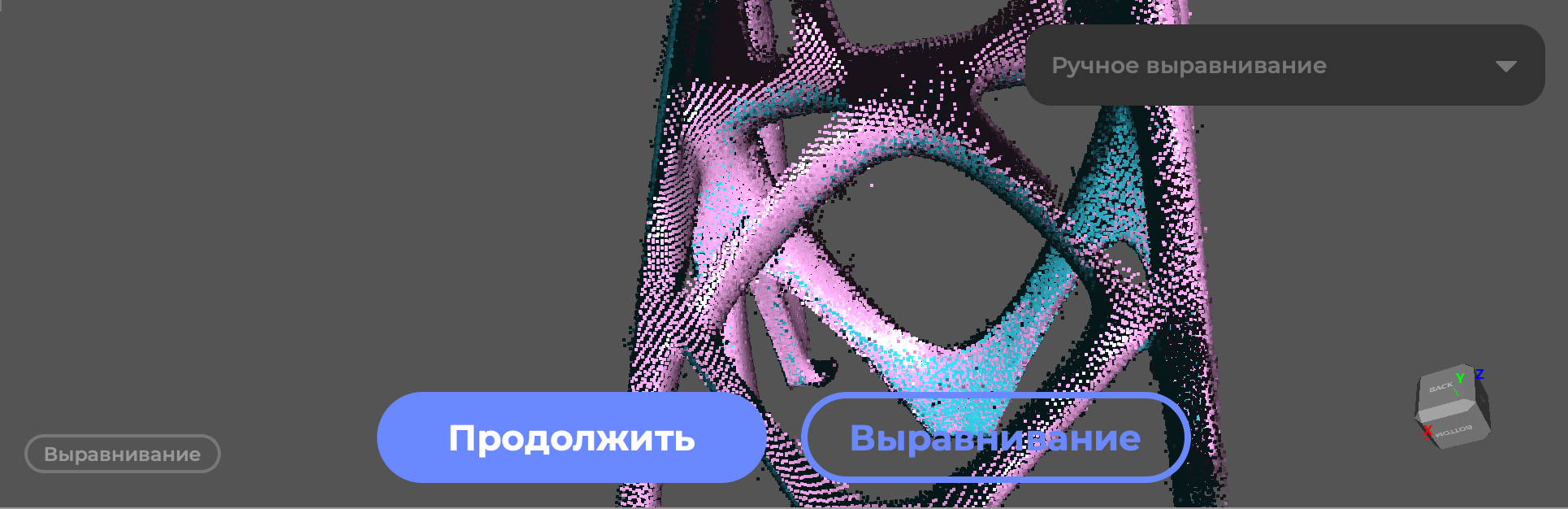

Совмещение можно считать корректным, если вы видите, что цвет первого скана равномерно пересекается с поверхностью второго, как показано на скриншоте. Ну и финальный аккорд — это сборка модели. Нажимаем на иконку процесса, выбираем нужные параметры и качество, и нажимаем «Процесс». Да, с переводом тут тоже есть нюансы.

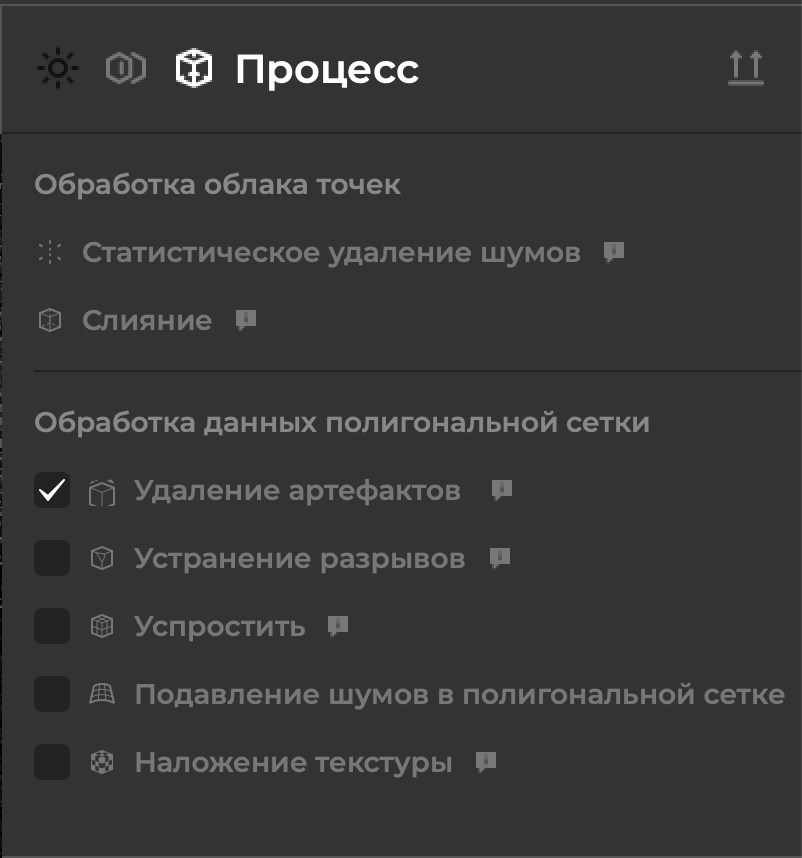

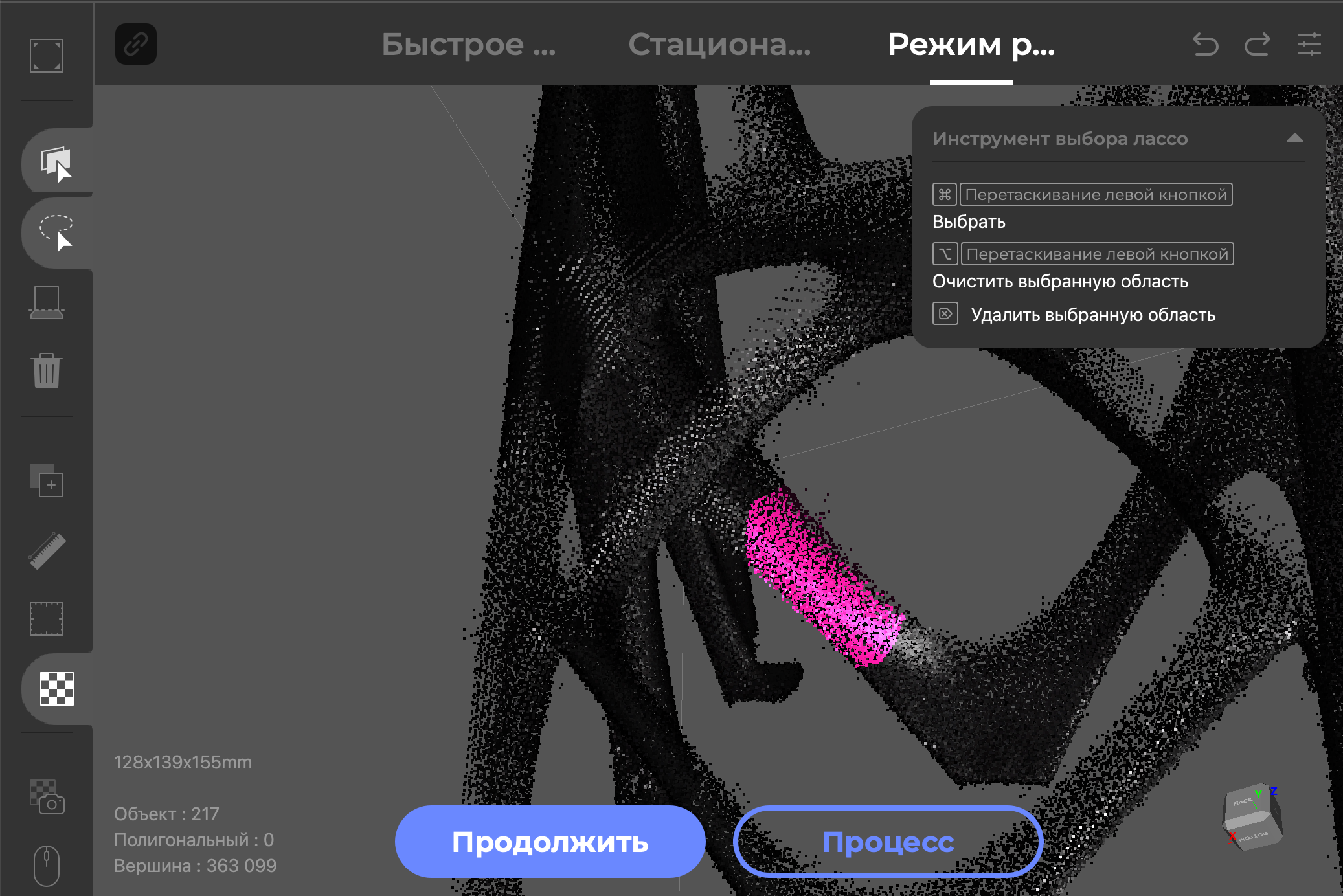

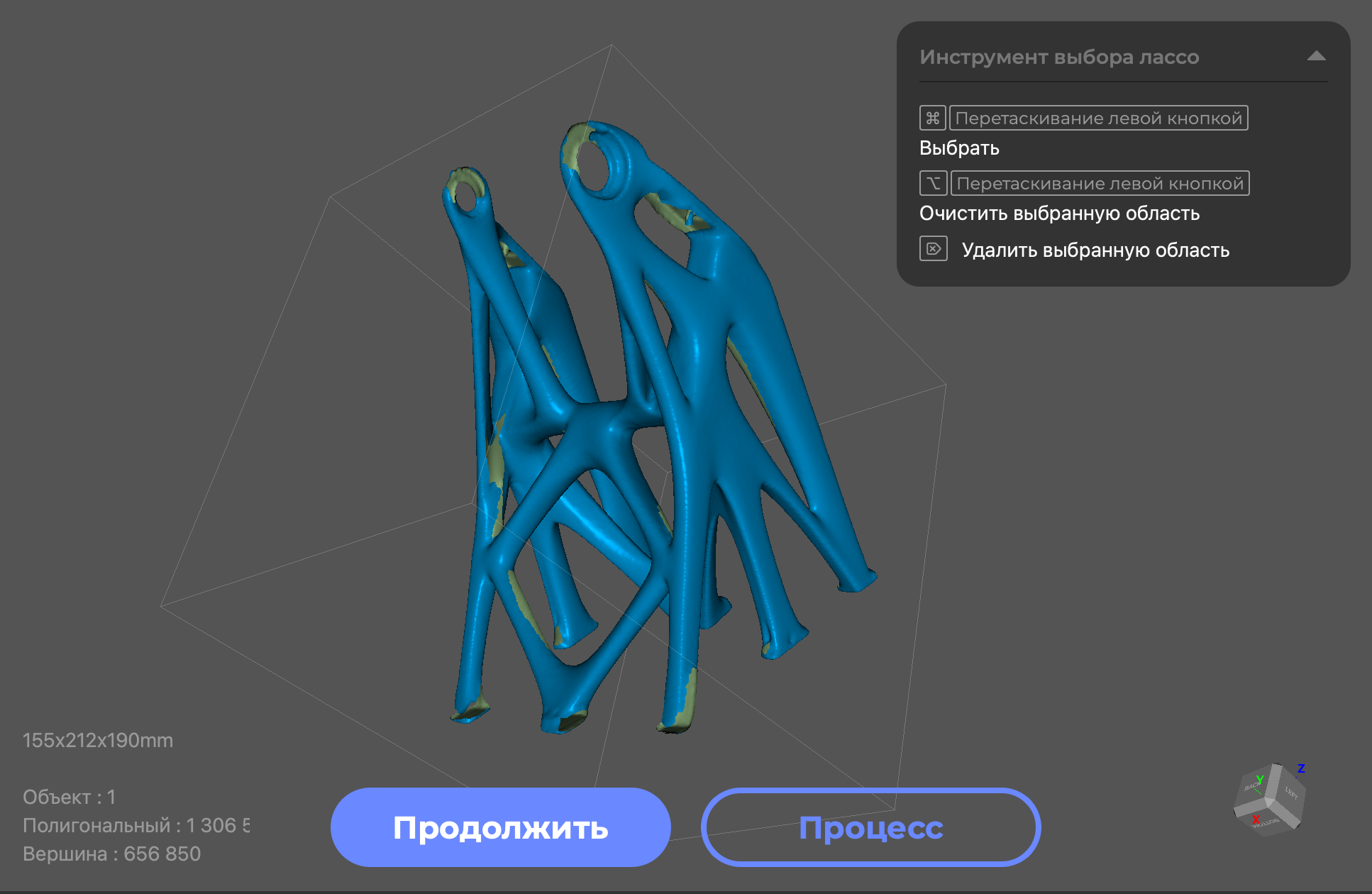

И наша модель в формате STL готова, её можно экспортировать и работать с ней дальше. Стоит добавить, что в той же вкладке «Процесс» нам становятся доступны инструменты для обработки скана: удаление артефактов и т. д. Инструменты выделения ничем не отличаются от классических, которые мы встречаем в графических редакторах.

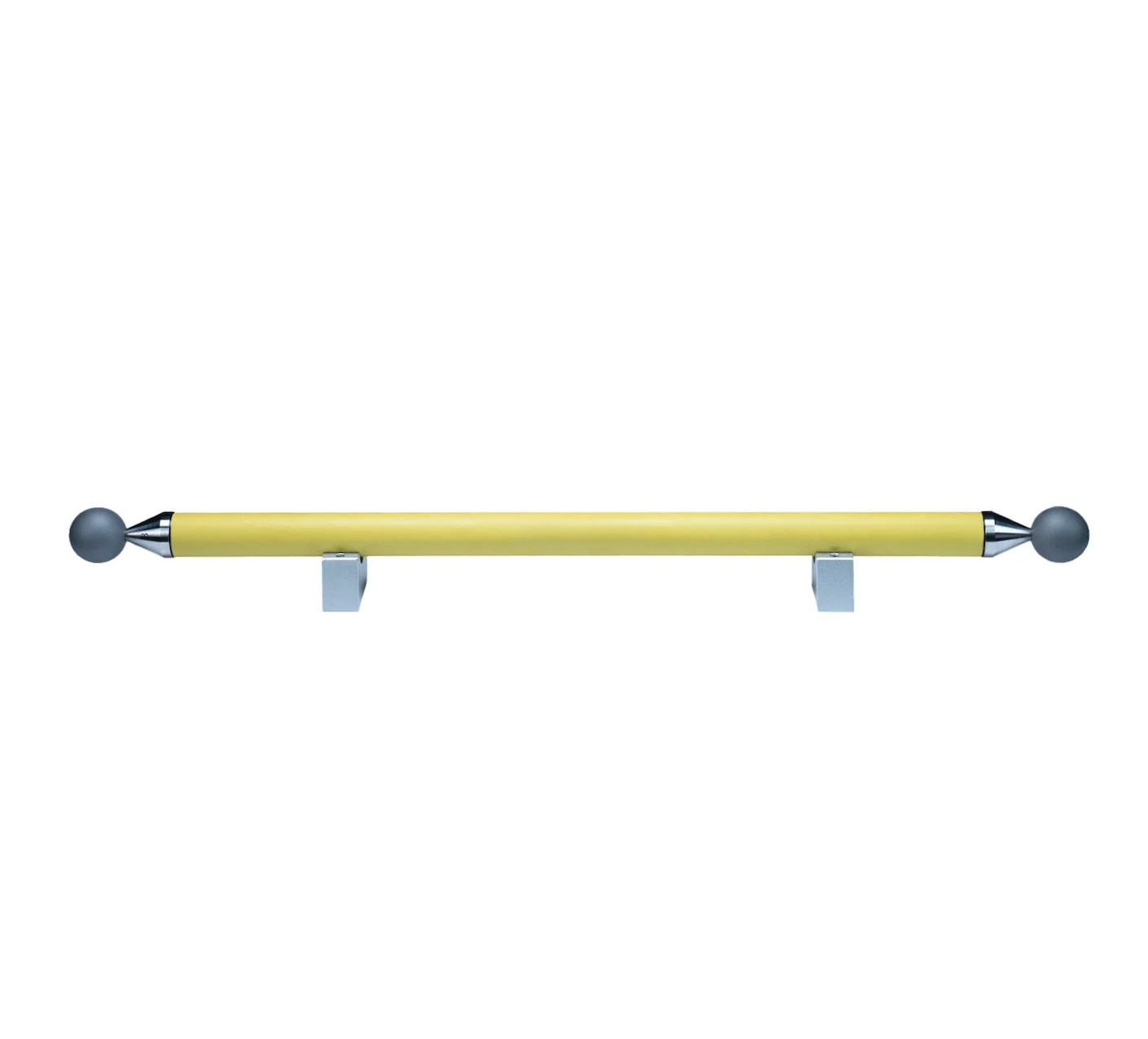

Далее мы хотели проверить заявленную точность на специальном приспособлении (боллбаре), но тут произошла неприятность, и это, наверное, скорее минус, чем плюс. Производитель заявляет, что сканер работает без специальных меток (маркеров), которые помогают устройству ориентироваться в пространстве.

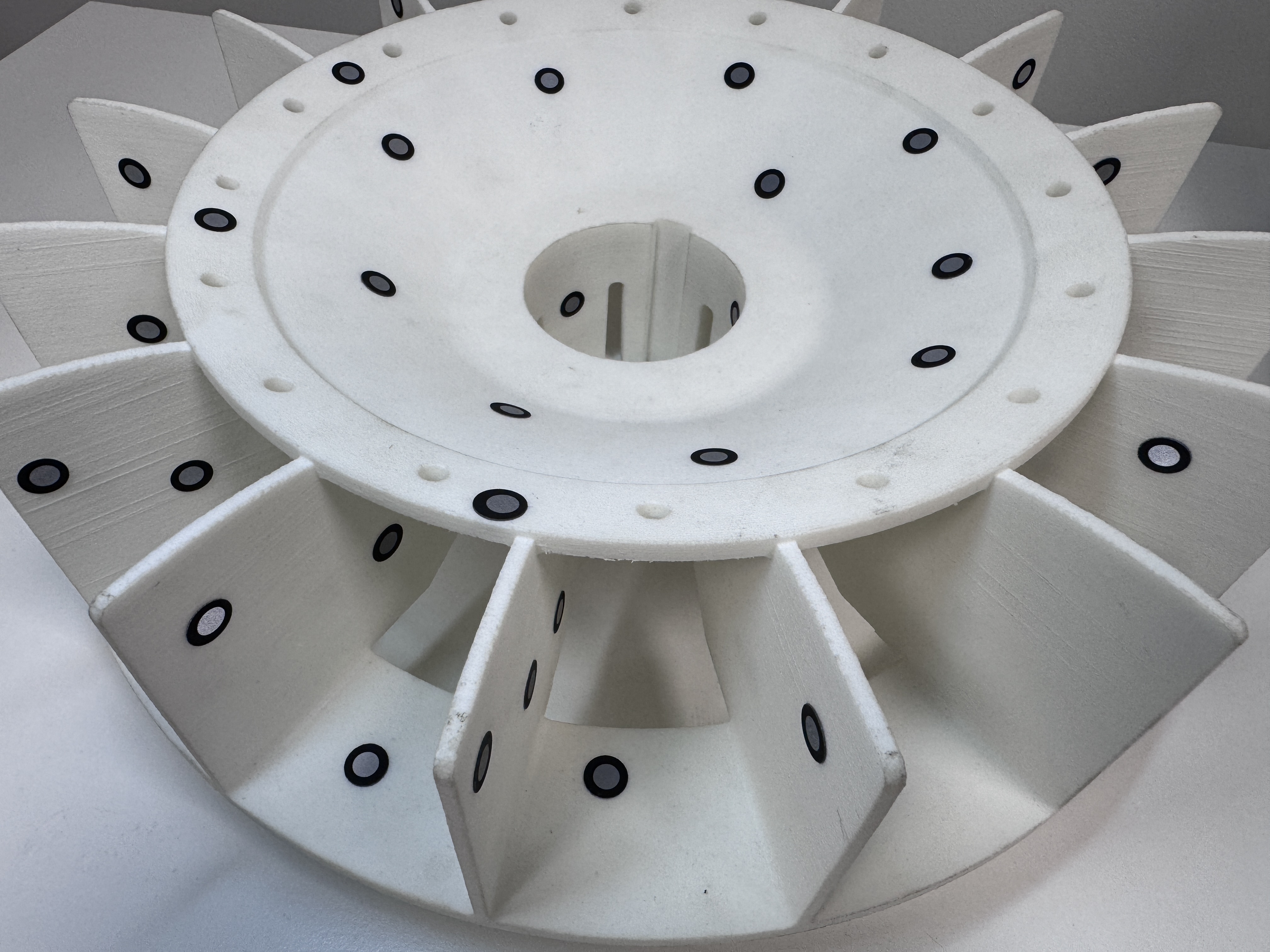

И так как у боллбара геометрия однотипная и не является уникальной в каждой точке (в отличие от фигурки, которую мы сканировали ранее), сканер не сможет правильно её совместить, и показания будут некорректными. Для таких случаев существуют маркеры, но FOX их не поддерживает. Странно, почему пользователю не дали такую возможность. А так как у нас есть проблемы с повторяющейся геометрией, то и на других объектах с ней у нас будут проблемы. Будем надеяться, что всё-таки нам дадут возможность использовать маркеры в будущих обновлениях. Ниже прикрепим фото маркеров, чтобы было общее понимание, о чём идёт речь.
«Лис» показал себя достойно. За свою цену сканер выдаёт результат, который ещё пару лет назад стоил бы совсем других денег и требовал совсем других навыков. Геометрию держит неплохо, с текстурами на непрозрачных объектах справляется прилично, а простой интерфейс JMStudio не заставит новичка бежать за валерьянкой.
Минусы тоже никуда не делись: провод вместо автономности, отсутствие поддержки маркеров, монохромная текстура на некоторых объектах. Но за свои деньги это всё равно очень честное предложение.
И отдельно хочется сказать про образование. Именно компактные габариты, скромный аппетит к ресурсам компьютера и простой софт делают «Лиса» отличным кандидатом для школ, кружков и вузов. Ребёнку не нужно объяснять сложную теорию реверс-инжиниринга неделю - он ставит объект на столик, крутит пару настроек яркости и чувствительности, и через пару минут держит в руках готовую 3Д-модель. Никаких мощных станций, никакой танцевальной подготовки перед запуском ПО.
Получается забавная штука: маленький оранжевый корпус, который помещается в карман, на деле открывает дверь в довольно взрослую технологию - и делает это без лишнего пафоса и заоблачного ценника. Так что если для профессионалов «Лис» - скорее бюджетный помощник с оговорками, то для тех, кто только начинает свой путь в 3Д, это настоящий проводник: компактный, дружелюбный и на удивление смышлёный для своего размера. Лисёнок, одним словом - маленький, но хитрый.
