Кейс 3DVision: печать миниатюрной кабины грузовика Scania на 3D-принтере HeyGears Reflex RS

О проекте

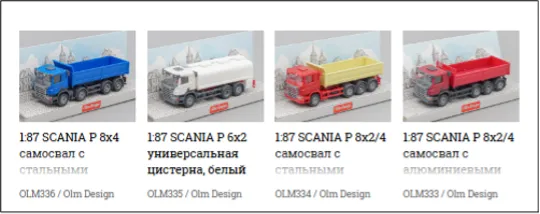

К нам обратилась компания Olm Design с запросом на печать миниатюрной кабины грузовика Scania. Данная компания занимается разработкой дизайн-проектов масштабных моделей автомобилей, что очень интересно.

Данная кабина грузовика Scania — это сложная и детальная модель маленького размера, требующая высокой точности и качества печати. Для реализации этого проекта был выбран 3D-принтер HeyGears Reflex RS, который оснащен передовой технологией печати и обеспечивает превосходное разрешение и детализацию. Принтер использует технологию LCD, что позволяет печатать модели с высокой скоростью и точностью. Подробно про данную модель мы недавно рассказывали в своем обзоре.

Подготовка модели

Перед началом печати была подготовлена 3D-модель кабины грузовика Scania. Были учтены такие факторы, как размер изделия, толщина стенок и сложность геометрии.

Нарезка модели

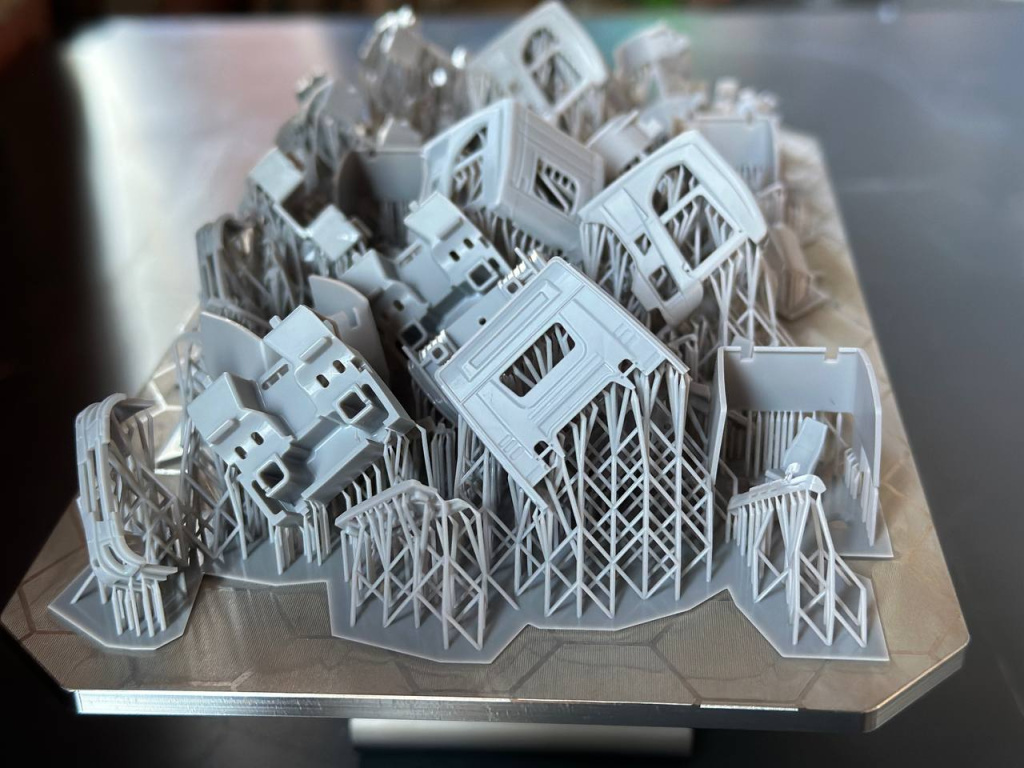

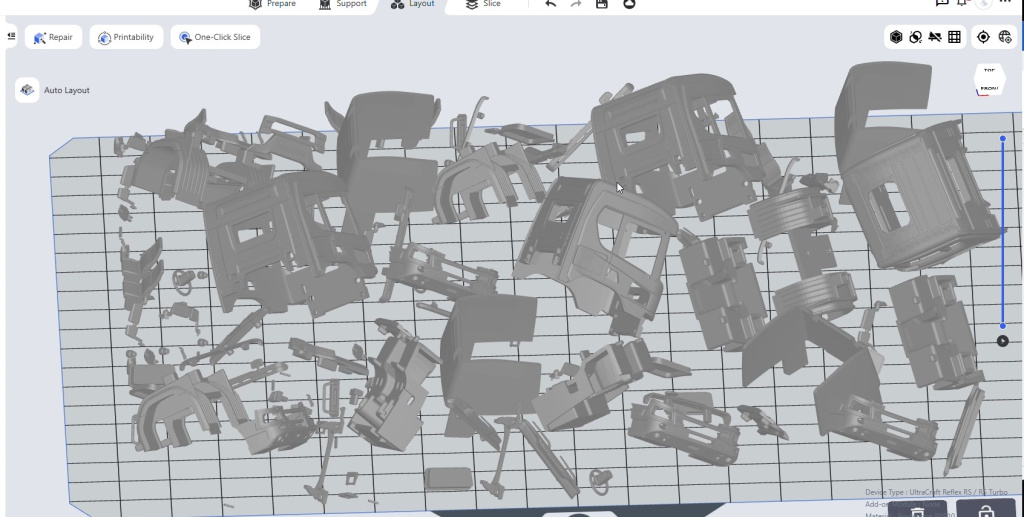

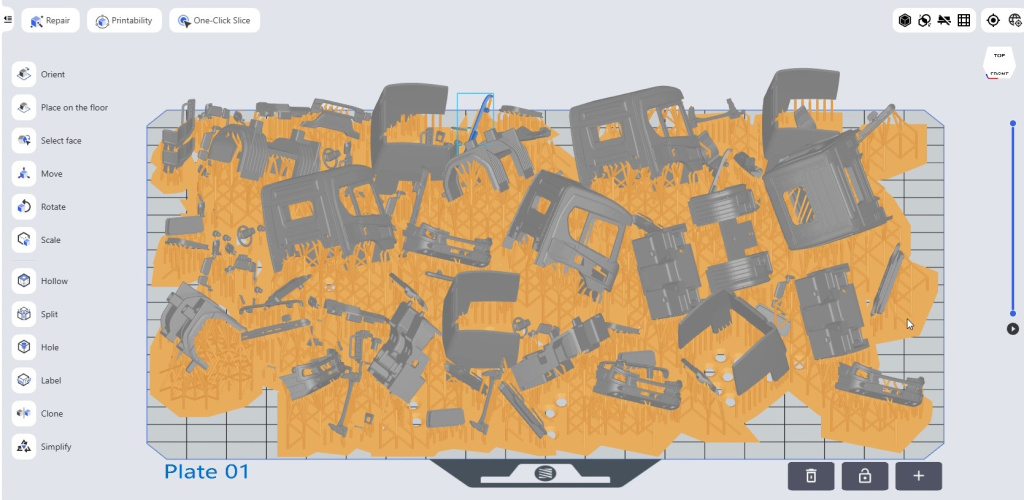

После подготовки модель была нарезана на слои, которые будут печататься последовательно. Для этого было использовано специальное программное обеспечение Blueprint Studio, которое позволило оптимизировать процесс нарезки и подготовки модели к печати. Также были установлены поддержки.

Процесс печати

Печать кабины грузовика Scania осуществлялась с использованием технологии LCD-печати, которая позволяет создавать объекты с высокой точностью и детализацией. Процесс включал в себя несколько этапов:

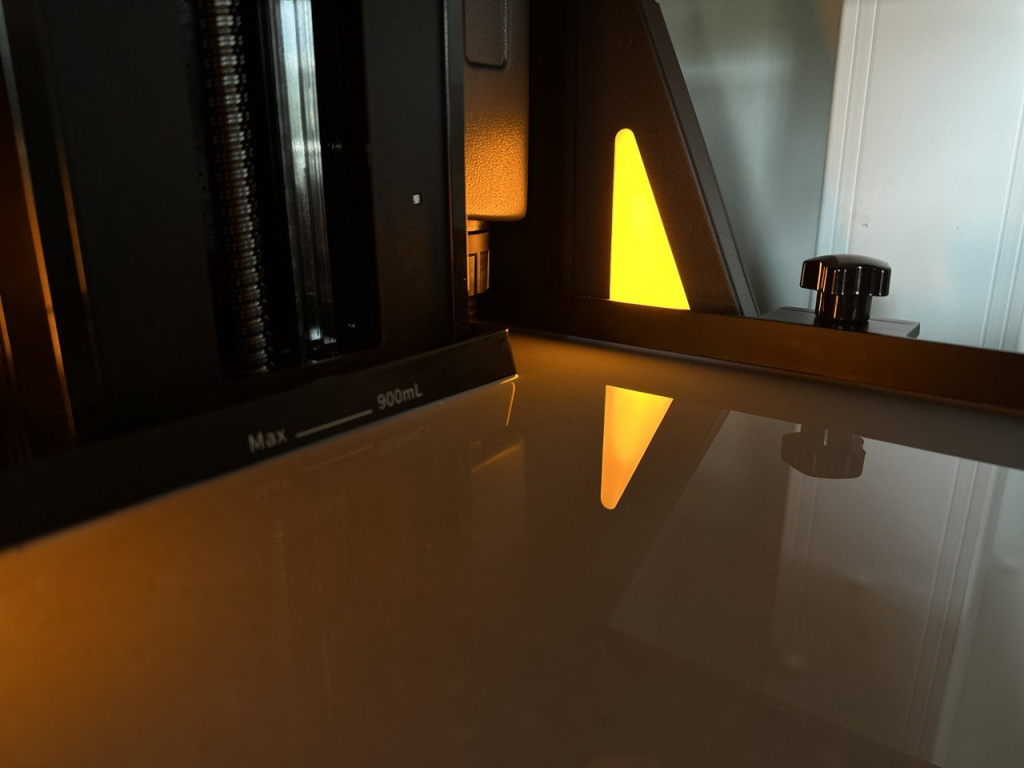

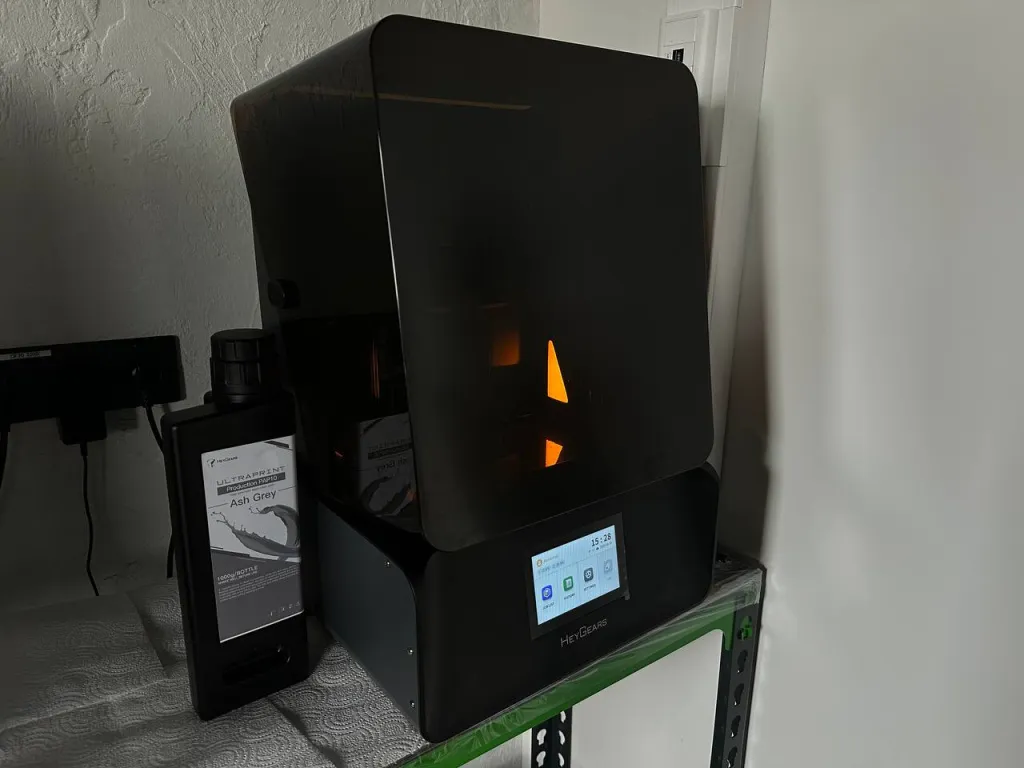

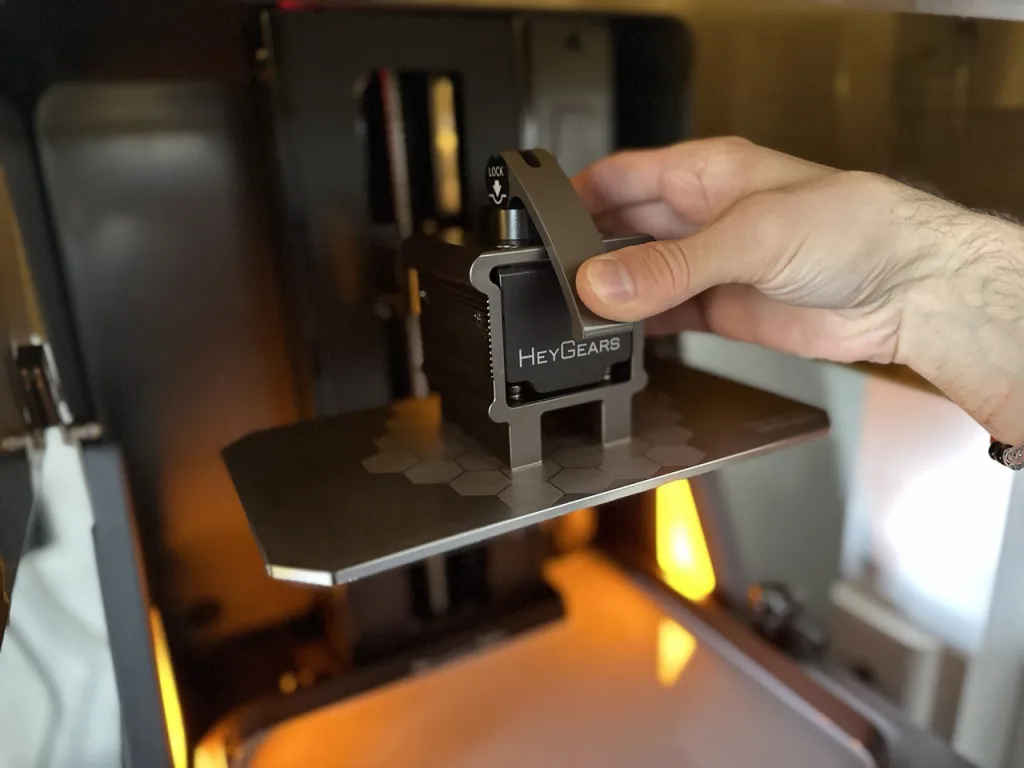

1.   Перед началом печати мы провели тщательную подготовку принтера HeyGears Reflex RS. Этот процесс включает в себя несколько этапов, которые обеспечивают правильную работу принтера и высокое качество печати. Очистка и подготовка ванны для печати, установка платформы, заливка фотополимерной смолы. Мы использовали смолуHeyGears UltraPrint Production PAP10 (Ash Grey).

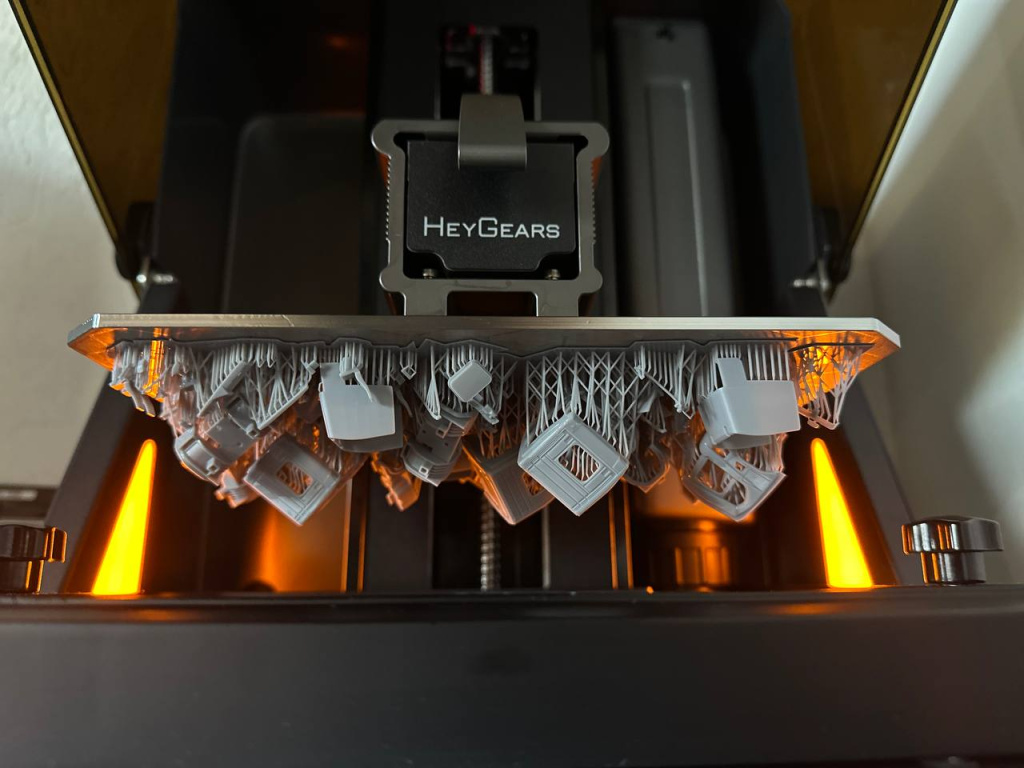

2. Печать осуществлялась слой за слоем с использованием специальной фотополимерной смолы, которая затвердевает под воздействием ультрафиолетового света. Каждый слой был напечатан с высокой точностью, что позволило добиться превосходного качества модели.

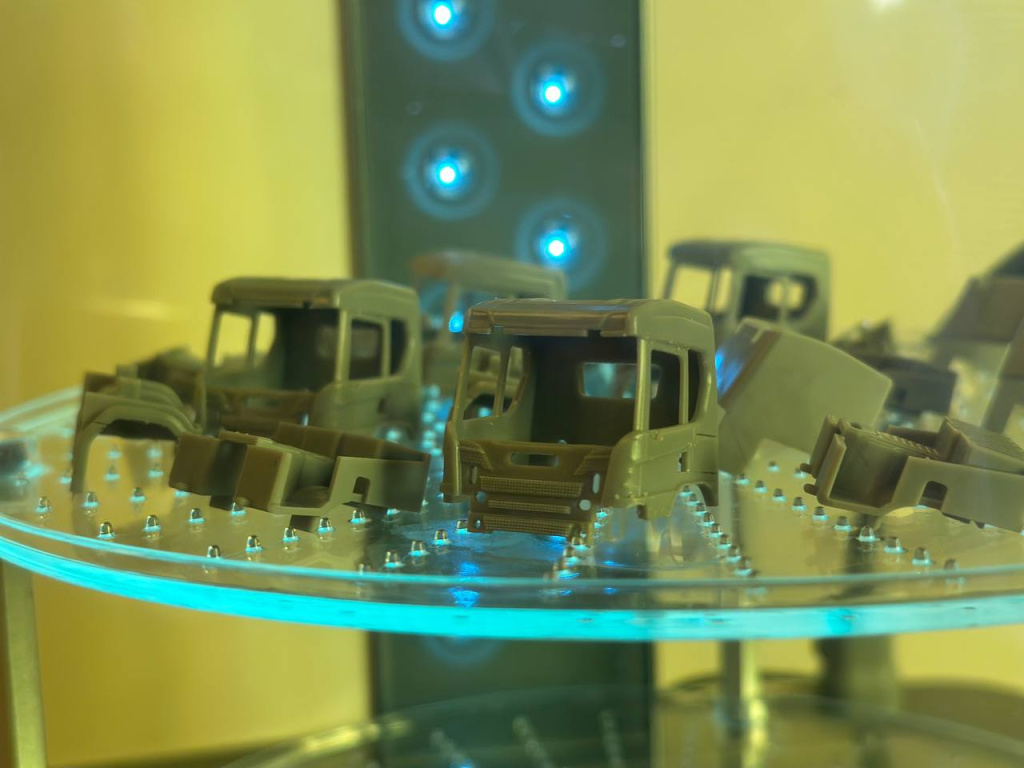

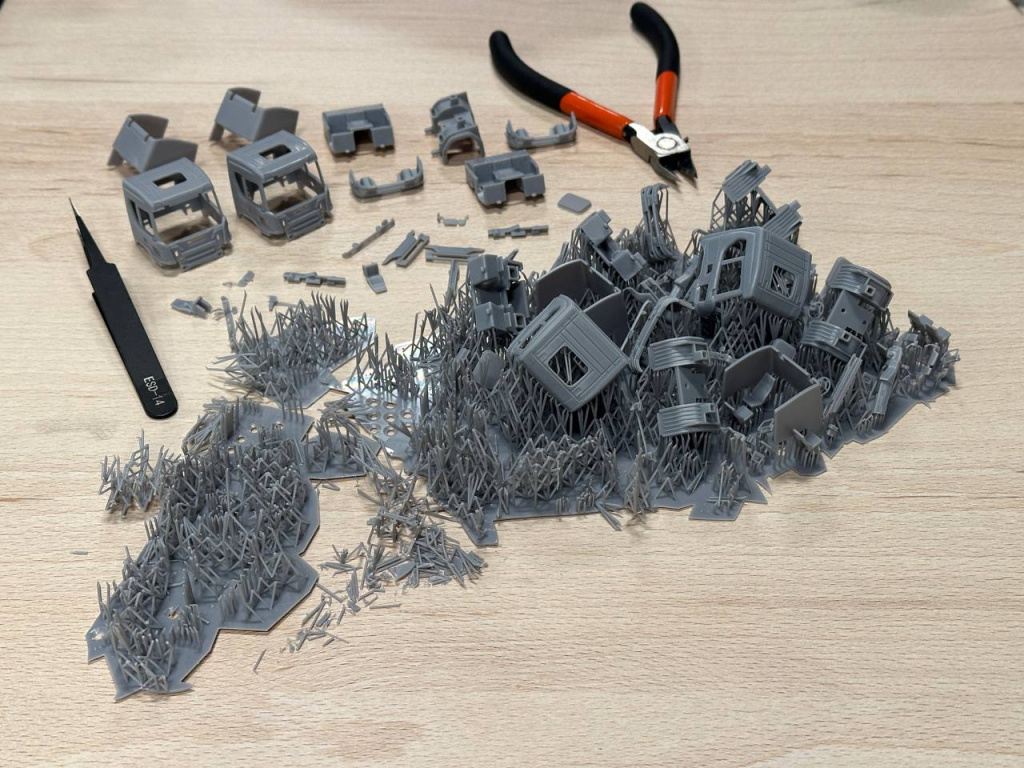

3. После завершения печати модель была извлечена из принтера и подверглась постобработке, которая включала в себя очистку от остатков смолы, засветку и удаление поддержек.

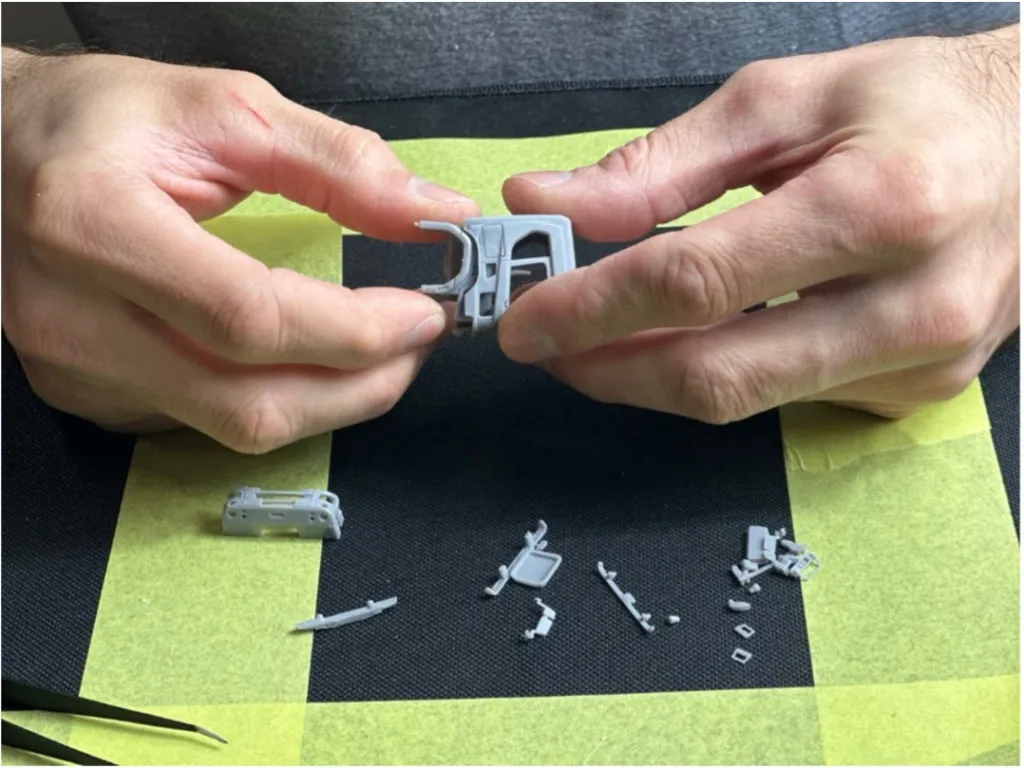

4.  Финальным этапом стала сборка модели из множества мельчайших частей. Давайте посмотрим на видео, как это было:

Результаты

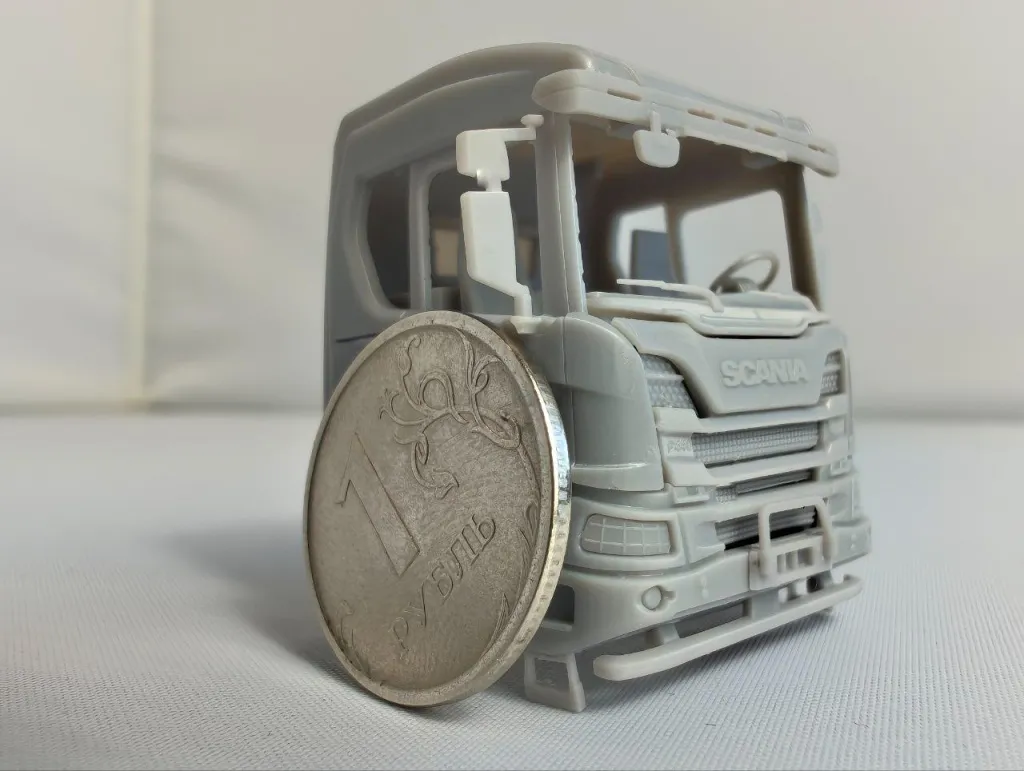

Для сравнения масштаба - модель с монетой.

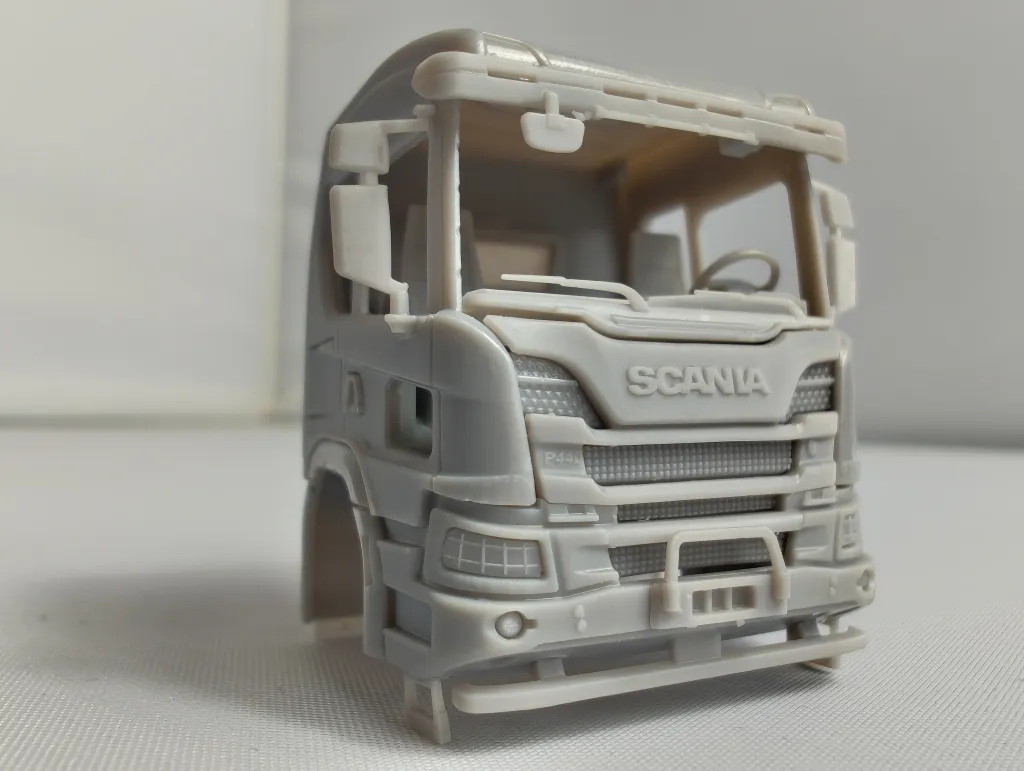

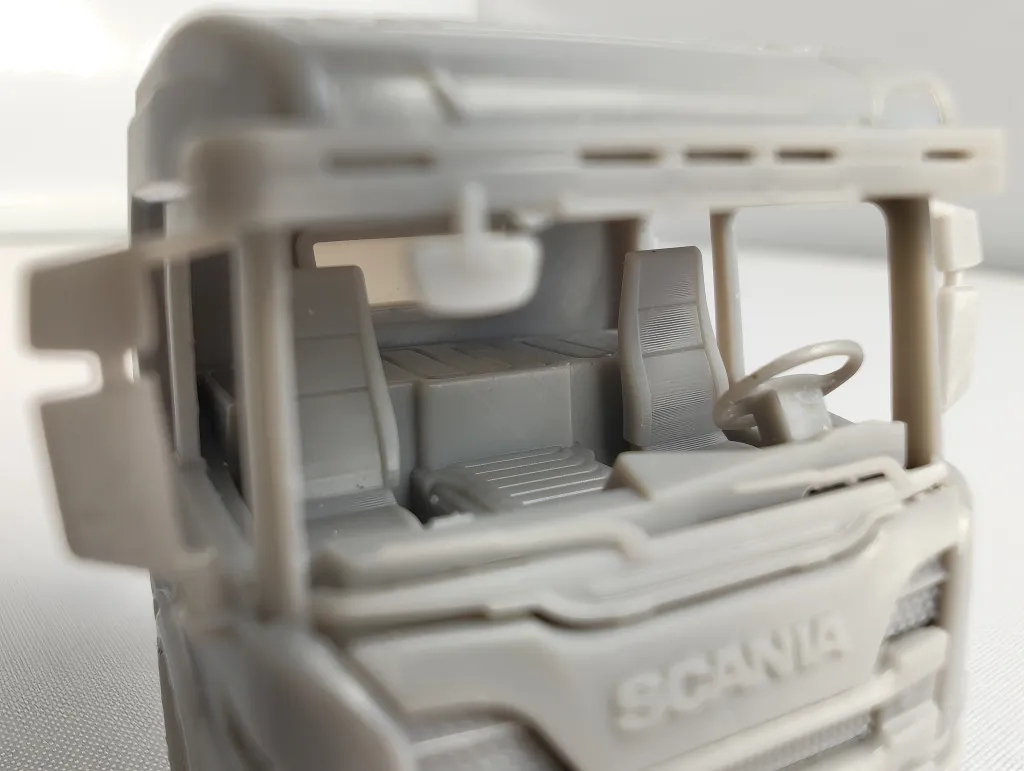

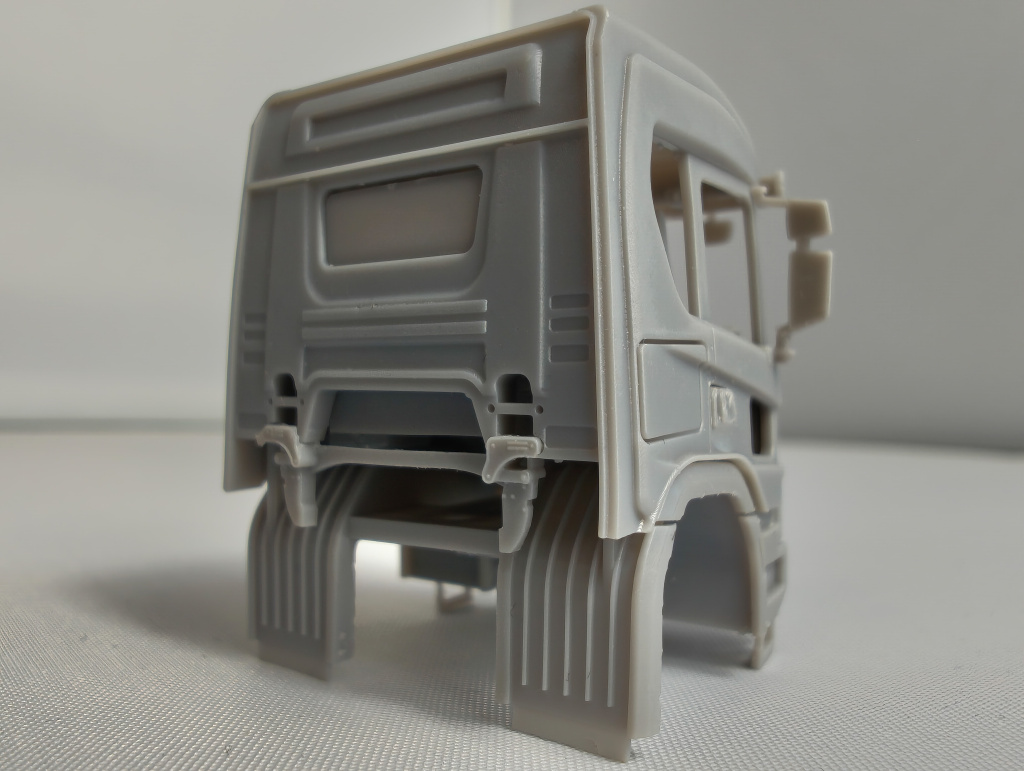

Результатом печати стала высокоточная и детализированная модель кабины грузовика Scania. Она обладает сложной геометрией и собрана из множества мелких деталей, которые были успешно воспроизведены на принтере. Поверхность модели гладкая и ровная, без видимых дефектов.

Сравним HeyGears Reflex RS с другим популярным фотополимерным принтером

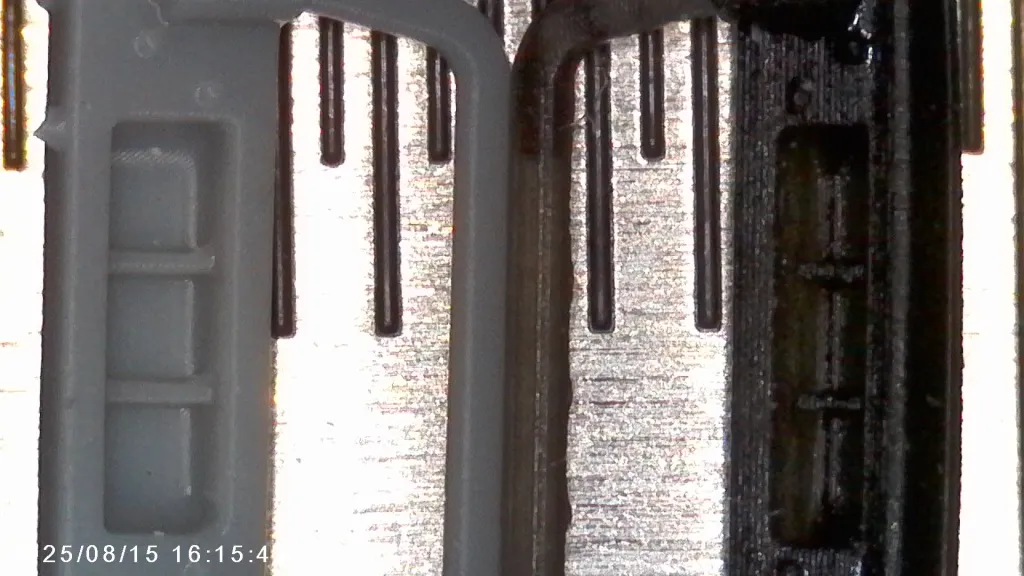

Что мы имеем для сравнения:

·      Серая модель: HeyGears – высота слоя 0.03 мм

·      Черная модель: другой принтер – высота слоя 0.01 мм

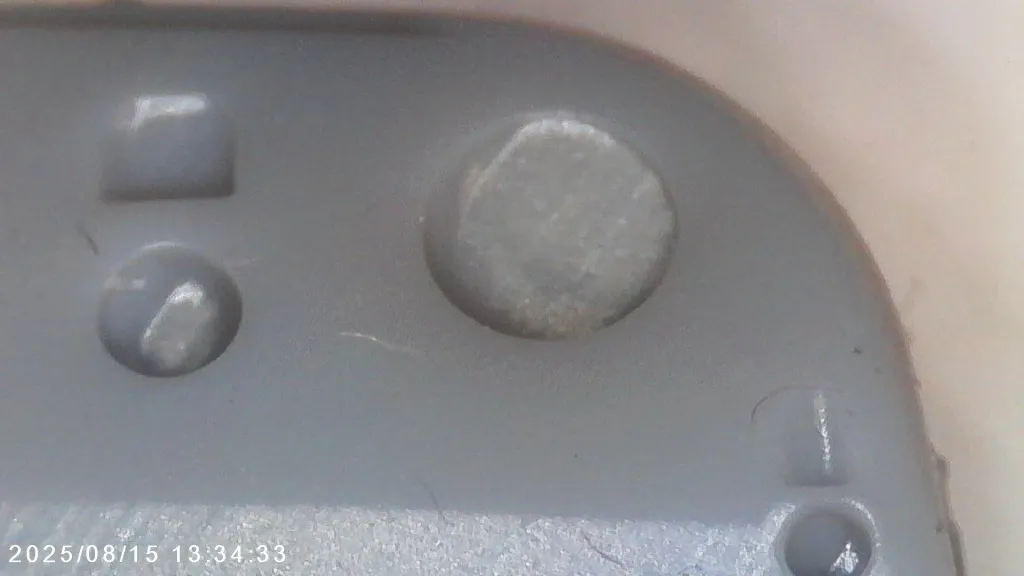

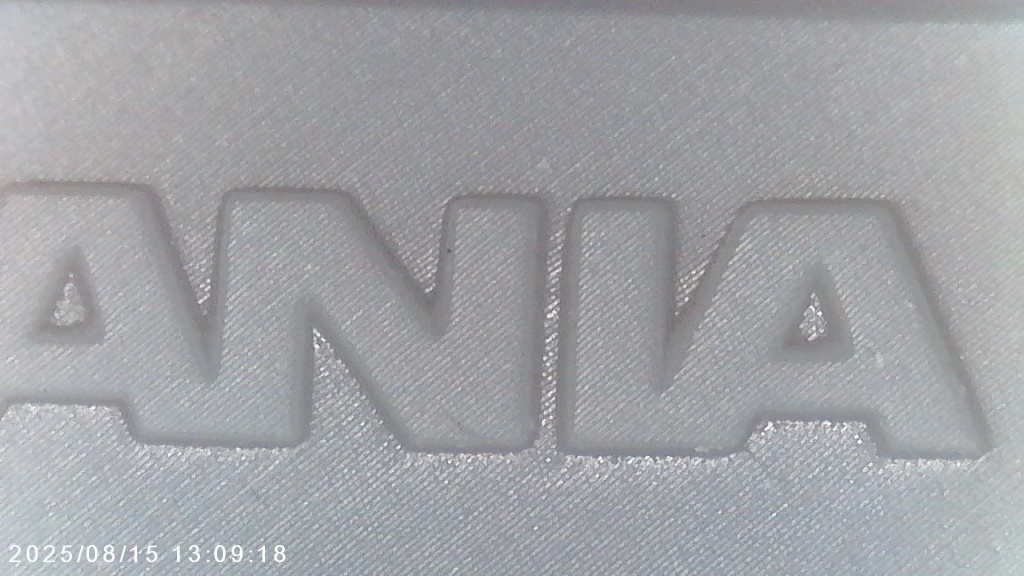

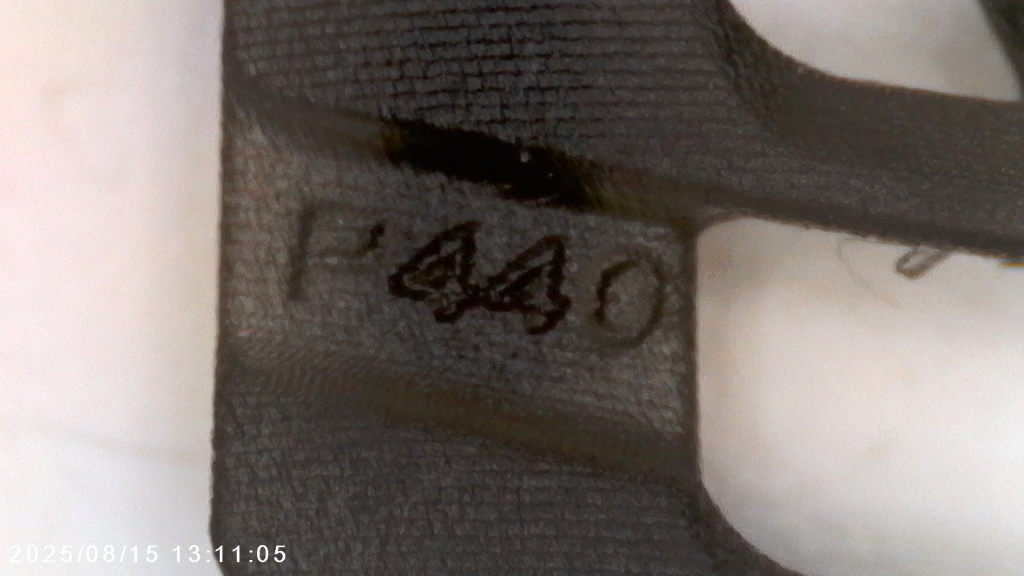

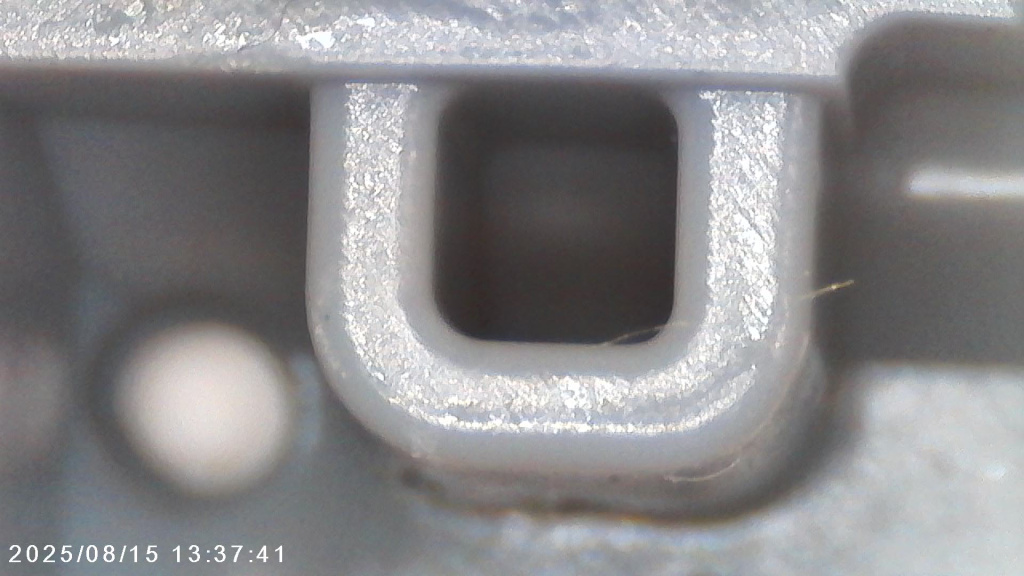

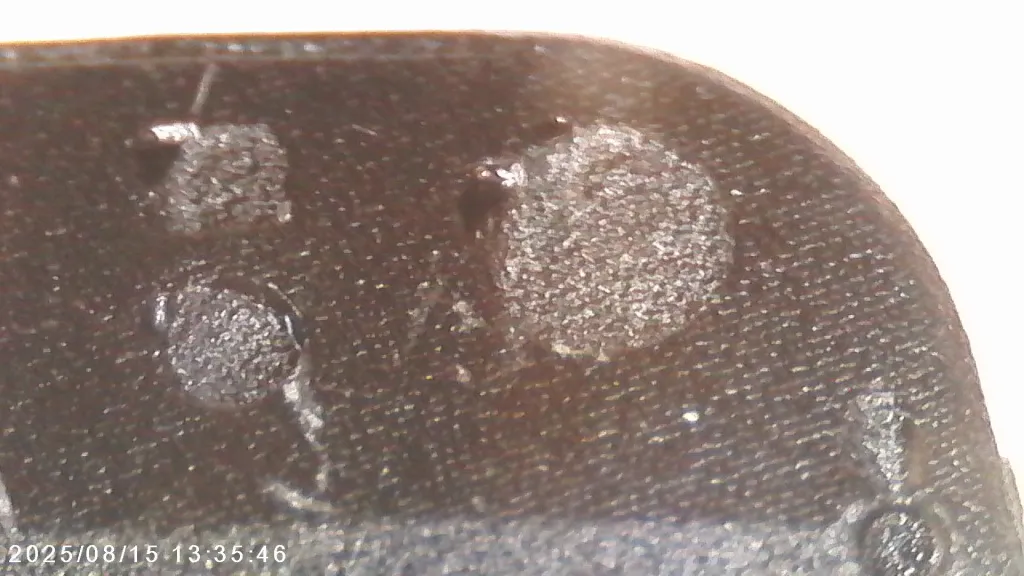

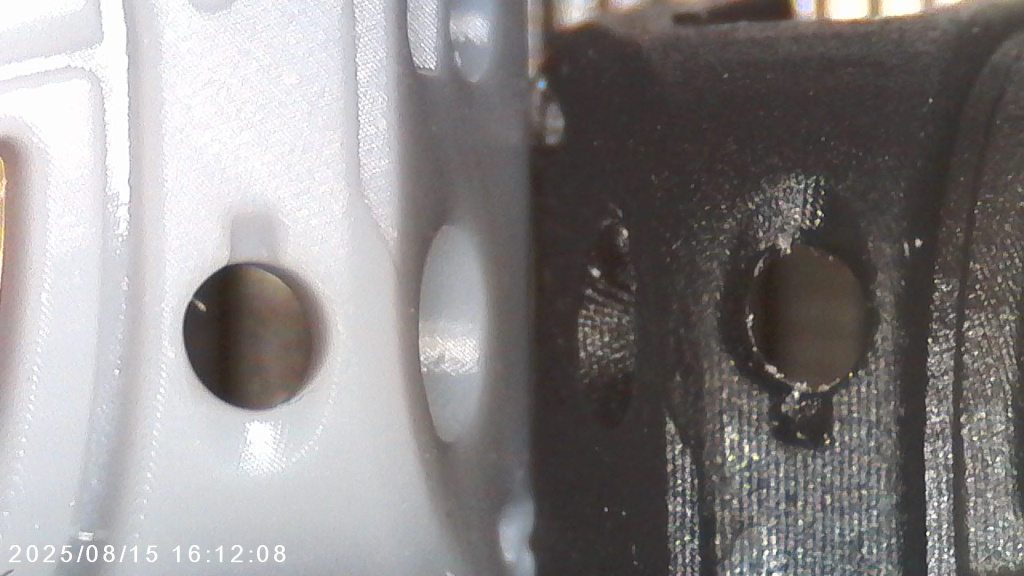

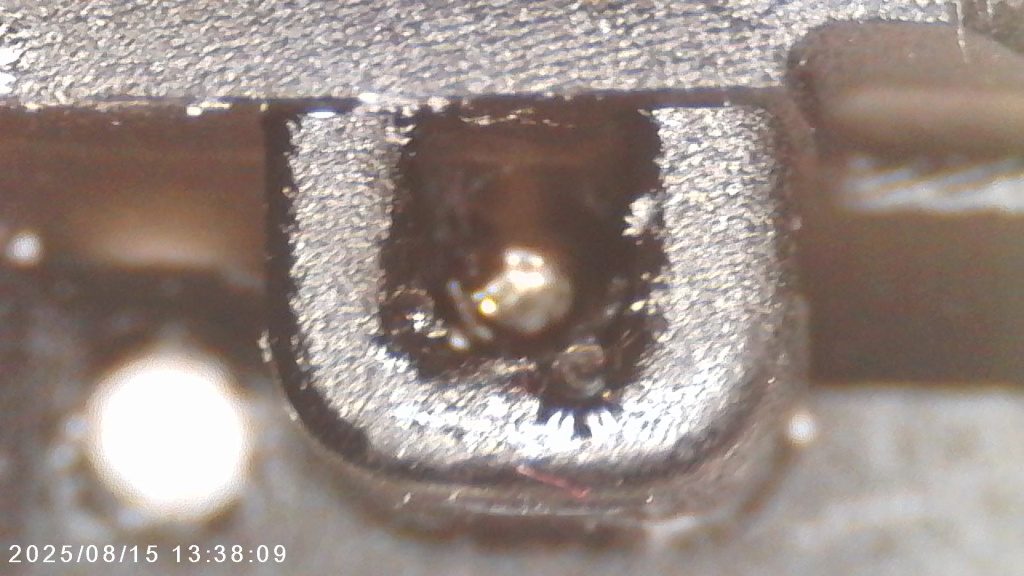

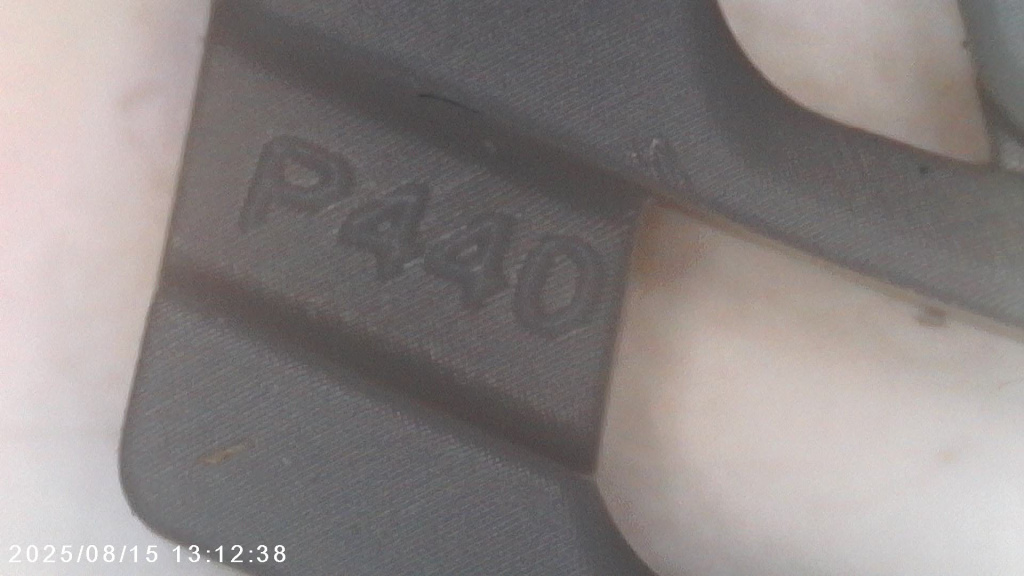

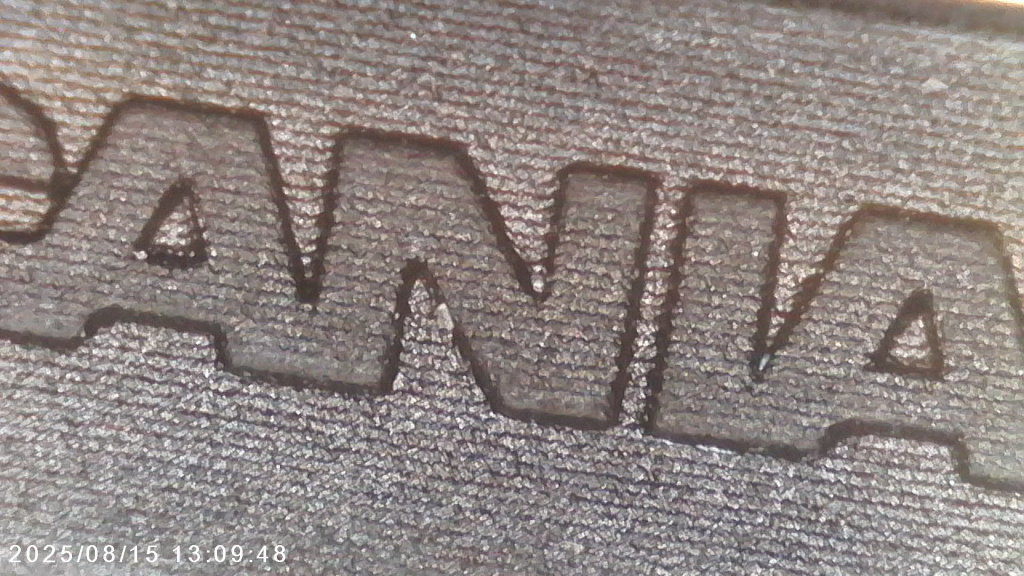

Невооруженным глазом не видно, насколько мелкая детализация, однако, при сравнении через микроскоп, можно заметить разницу.

Хоть HeyGears печатал с высотой слоя чуть больше, даже так у него практически не видно слоев, что не сказать о конкуренте, который печатал с меньшей высотой слоя.

Преимущества HeyGears Reflex RS

Использование HeyGears Reflex RS для печати кабины грузовика Scania позволило добиться следующих результатов:

• Принтер обеспечил высокую точность печати, что позволило воспроизвести мелкие детали модели и хорошую собираемость.
• Печать осуществлялась с потрясающим качеством, что позволило получить модель с гладкой поверхностью и отсутствием дефектов.

·       Принтер имеет простое и интуитивное ПО, а также свою линейку фотополимеров, для которых не нужно долго сидеть и подбирать настройки, что делает его доступным для пользователей с разным уровнем опыта.

Немного о принтере HeyGears Reflex RS

HeyGears Reflex RS — универсальный 3D-принтер, подходящий для дизайнеров, инженеров и энтузиастов 3D-печати, с возможностями для всего: от быстрого прототипирования до производства моделей.

·      Технология печати: LCD

·      Производитель: HeyGears

·      Вес нетто: 20 кг

·      Габариты: 380*360*584 мм

·      Область печати, мм: 222*122*230 мм

·      Скорость печати: 27 мм/ч

·      Толщина слоя, мкм: 30-100 мкм

Заключение

Печать кабины грузовика Scania на HeyGears Reflex RS — это отличный пример возможностей современных 3D-принтеров. Этот проект наглядно показывает высокую точность, качество и производительность принтера. Такое оборудование подходит для создания сложных и детализированных моделей. Принтер успешно справляется с печатью миниатюрных и сложных объектов, что подтверждает его эффективность в 3D-печати. Он может использоваться в разных сферах: прототипировании, производстве и искусстве.

Будем ждать ваших комментариев! А если хотите, чтобы мы воплотили в жизнь и ваш интересный проект – будем ждать писем на mail@3dvision.su

Напоследок предлагаем посмотреть короткое видео о проекте:
