Кейс 3DVision: Тестовая печать полупрозрачных моделей стакана на 3D-принтере HeyGears Reflex RS
Перед приобретением 3D-принтера HeyGears Reflex RS наш клиент попросил сделать тестовую печать полупрозрачных моделей стаканов. Основная задача заключалась в оценке качества печати, точности воспроизведения деталей и возможностей последующей постобработки.
Мы хотели проверить, насколько принтер подходит для создания изделий с тонкими и полупрозрачными стенками.
Выбор материалов:
Для печати использовалась специальная полупрозрачная фотополимерная смола HeyGears Modeling PAWW20, совместимая с HeyGears Reflex RS. Эта смола обеспечивает нужную для клиента светопропускаемость, минимальное помутнение и высокую детализацию.

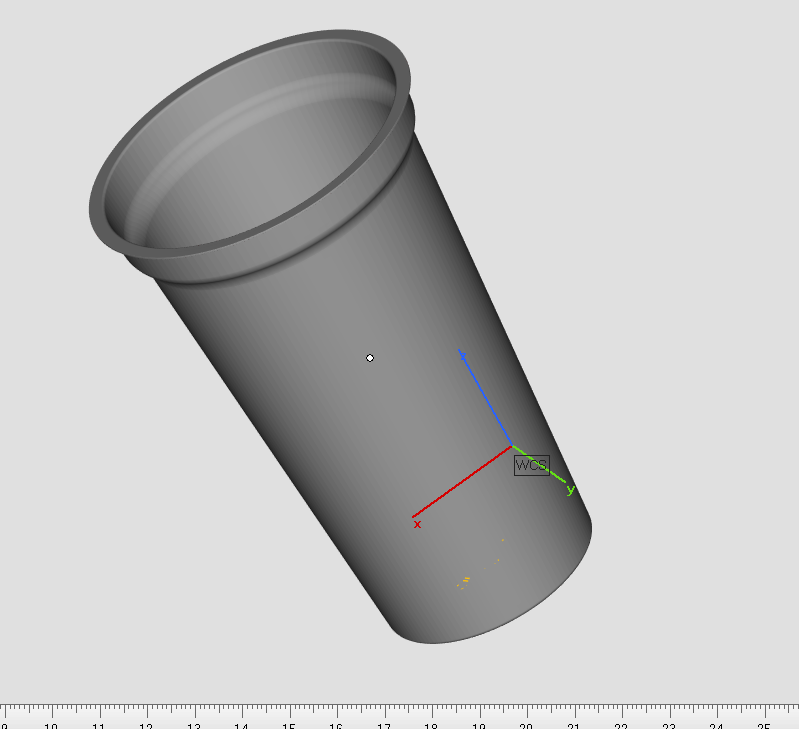

Деталь, которую прислал клиент:
Исправляем ошибки в модели и делаем технологические отверстия (они нужны для того, чтобы смола не скапливалась внутри модели под действием вакуума) и далее подготавливаем к печати.
Параметры печати:
- Технология: LCD
- Толщина слоя: 30 микрон
- Время печати моделей: около 12 часов
- Масштаб модели: размер стакана 12 см (объем примерно 200 мл)

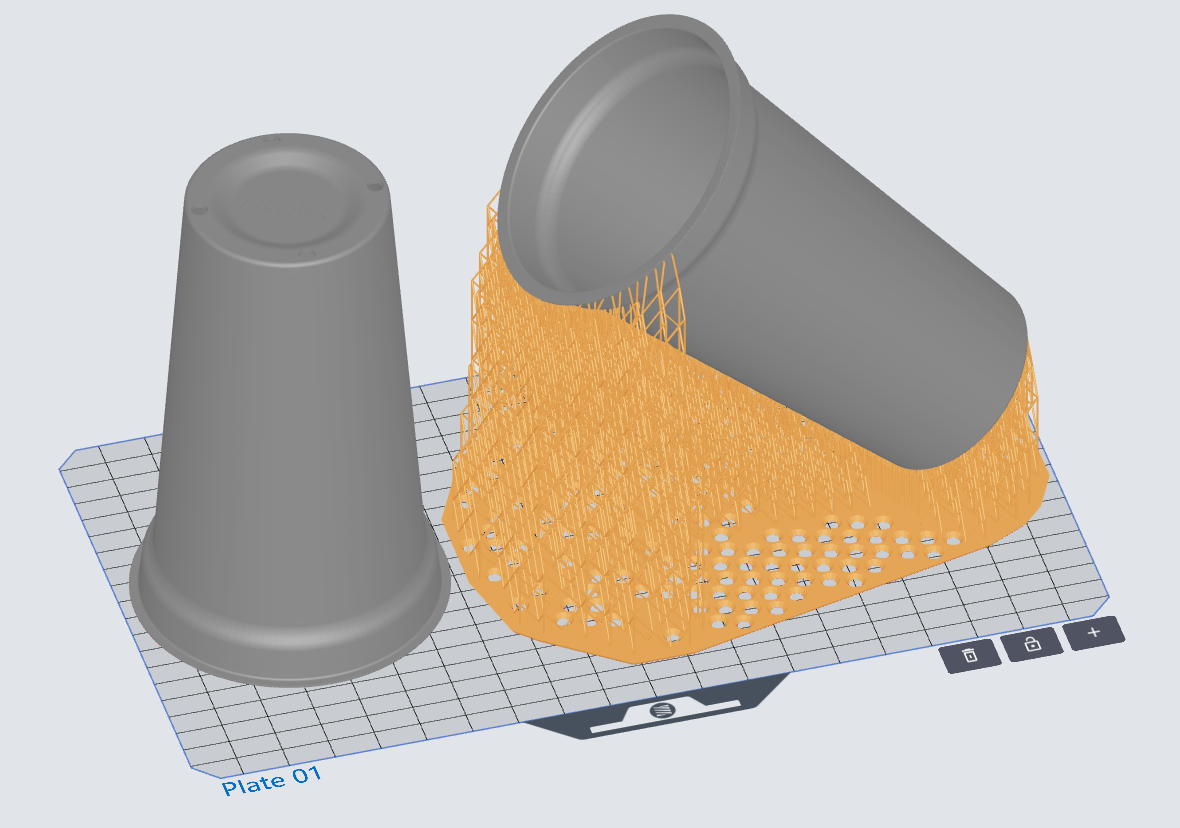

Для перестраховки на случай брака разместили 2 стакана с разным расположением.

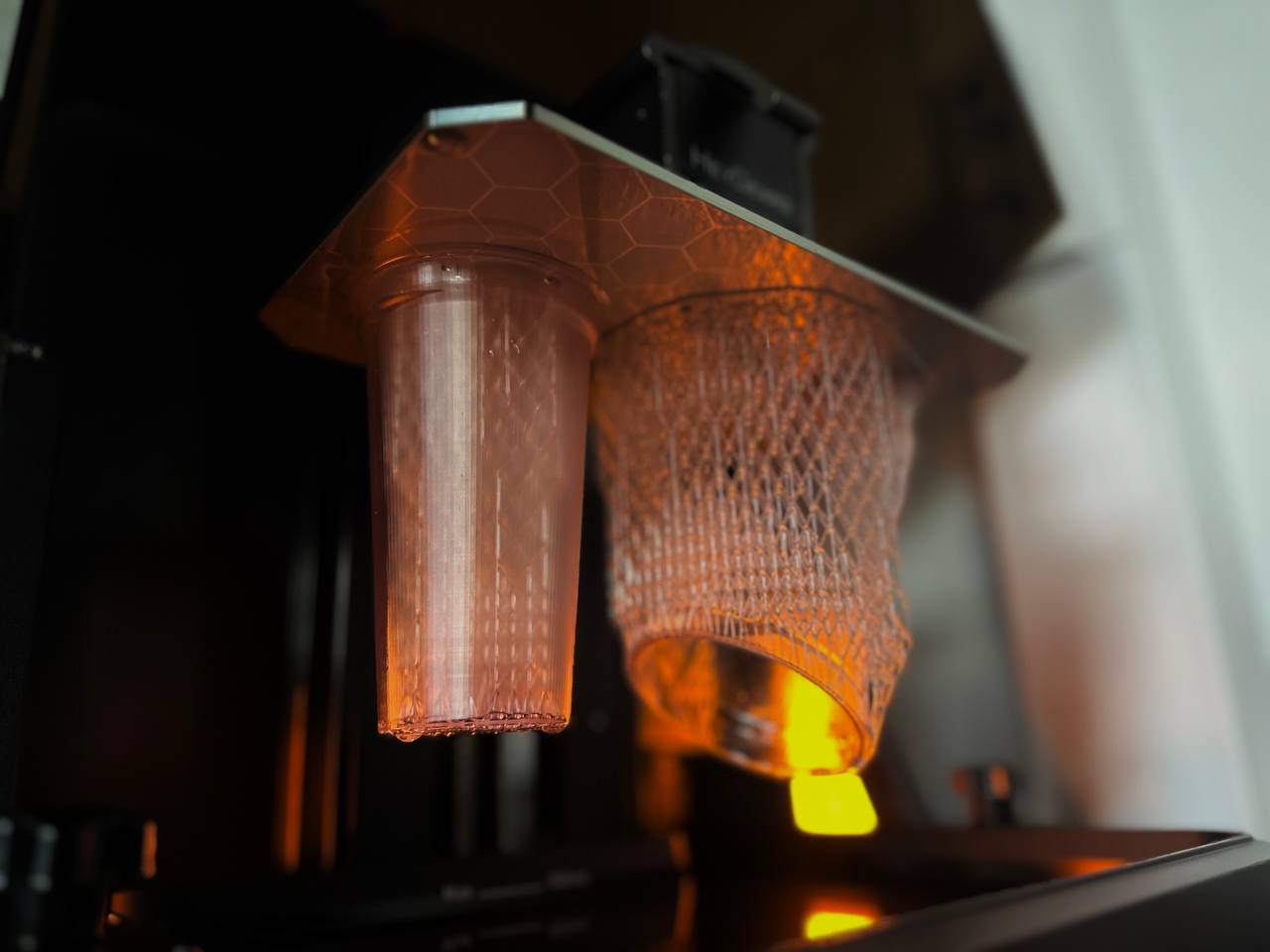

Процесс печати:

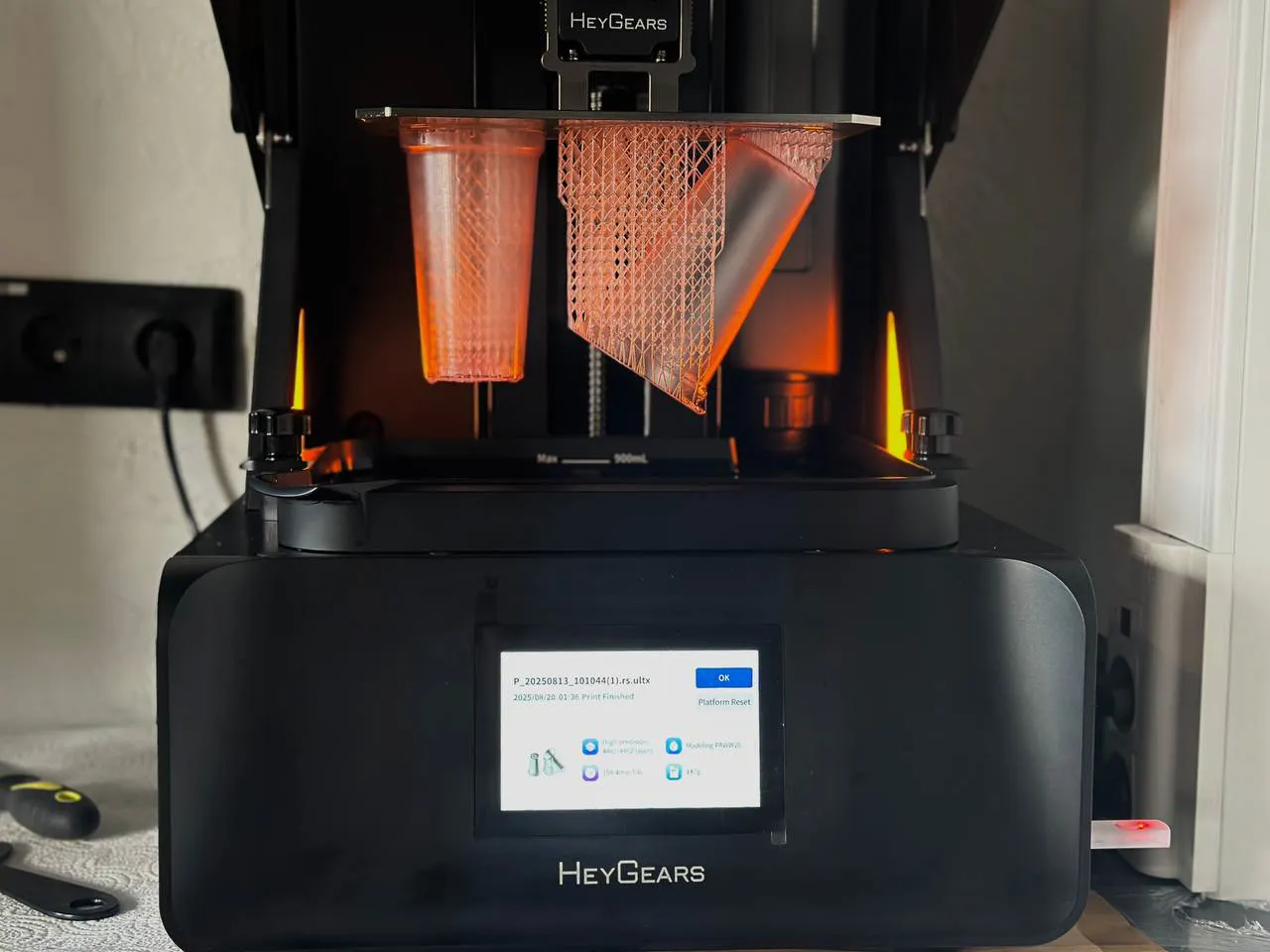

HeyGears Reflex RS продемонстрировал стабильную работу на протяжении всего процесса. Модели печатались без деформаций и видимых дефектов, с четко проработанными краями и ровными стенками. Принтер обеспечил равномерное отверждение слоя, что позволило избежать нежелательных наплывов или пузырьков.
Постобработка:

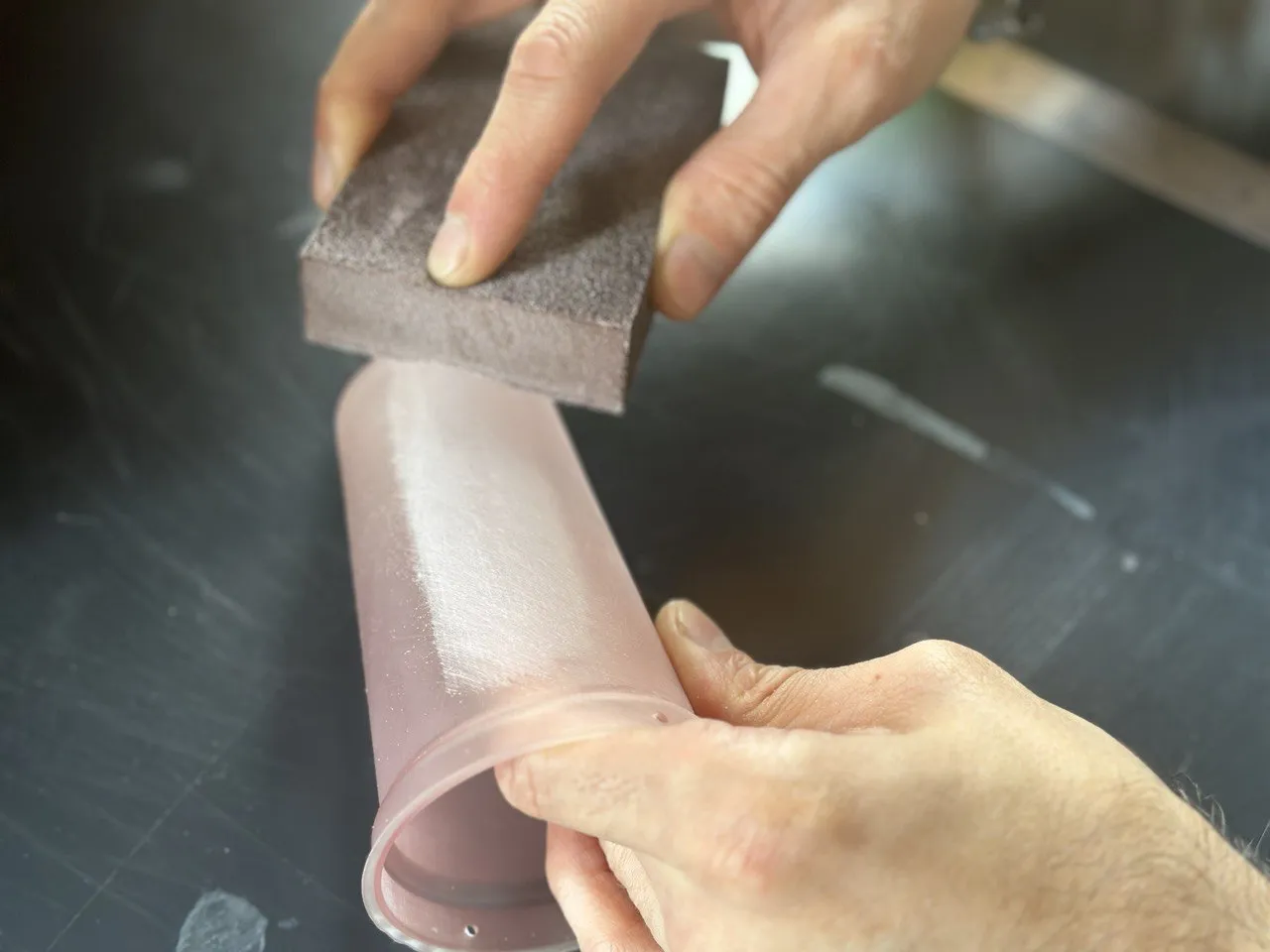

После завершения печати модели были промыты в изопропиловом спирте для удаления остатков смолы. Затем последовала поэтапная шлифовка разными градациями, что позволило устранить мелкие неровности от поддержек и подготовить модель к следующему этапу постобработки.
Финальный этап — полировка поверхности для увеличения прозрачности и покрытие лаком для придания глянцевого эффекта. В результате модели приобрели эстетичный вид, повысилась прозрачность.

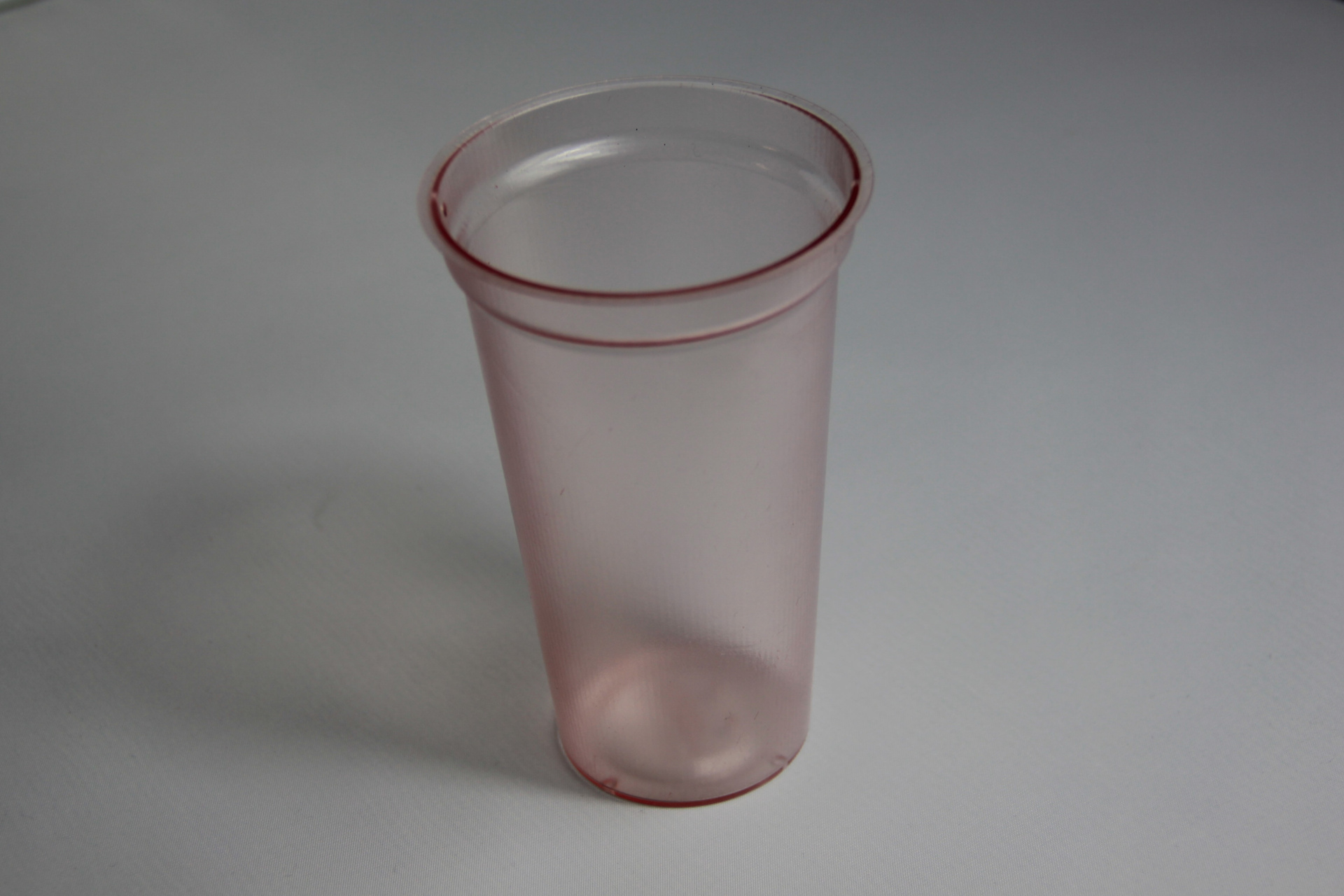

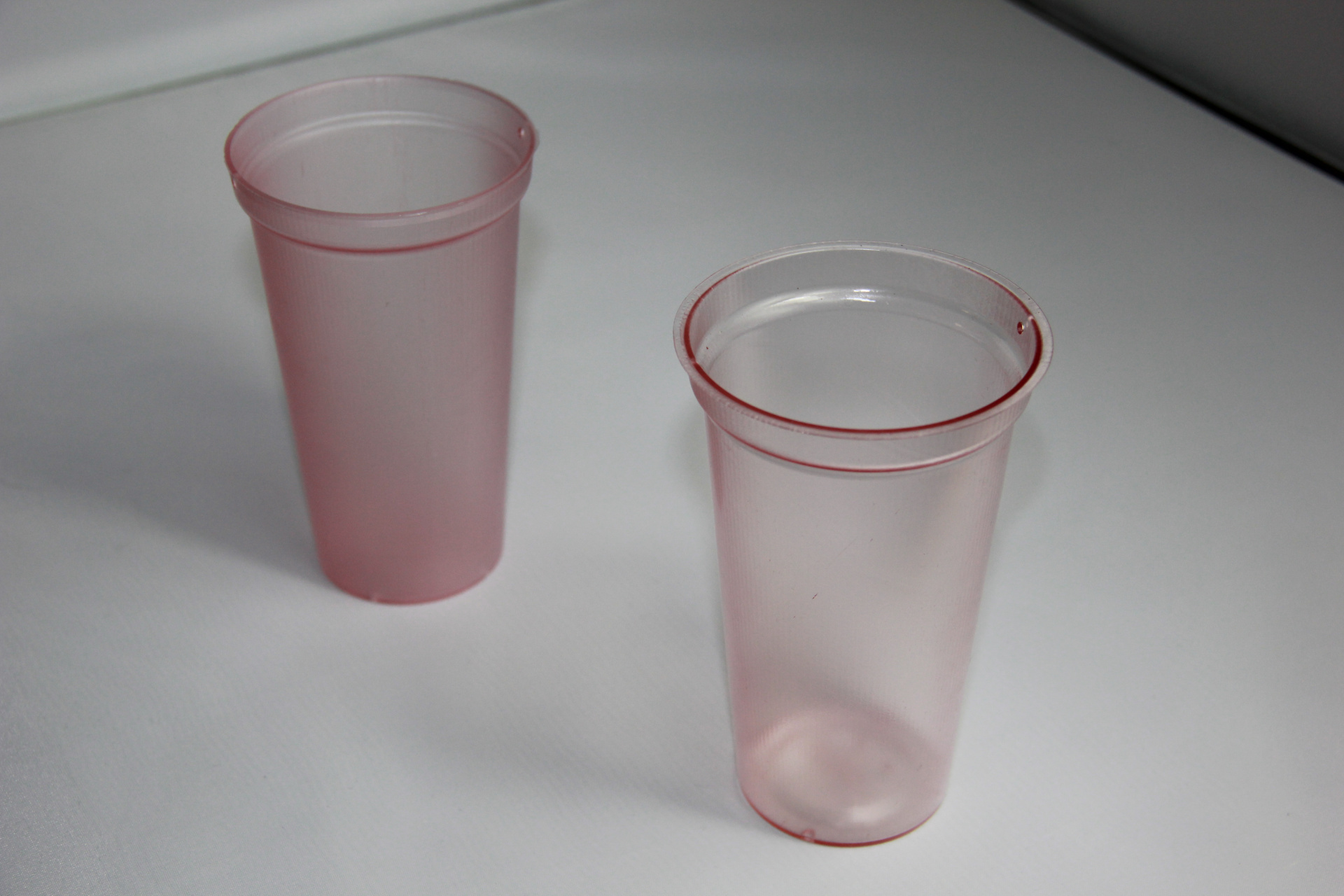

Для сравнения стакан без постобработки и с постобработкой:
Результаты и выводы:
- Качество печати: высокая точность и детализация, отсутствие видимых дефектов
- Прозрачность: благодаря качественной смоле и постобработке модель получила полупрозрачный вид с хорошей светопропускаемостью.
- Удобство работы: HeyGears Reflex RS показал простоту и стабильность печати даже при сложных моделях с тонкими стенками
- Потенциал для применения: принтер отлично подходит для создания прототипов и декоративных изделий с прозрачными и полупрозрачными эффектами, что расширяет возможности для дизайнеров и инженеров
Заключение:
Тестовая печать полупрозрачных моделей стакана на HeyGears Reflex RS успешно подтвердила высокие технические характеристики и надежность принтера.
Полученные результаты позволили принять решение о покупке данного оборудования для дальнейших проектов.
Будем ждать ваших комментариев! А если хотите, чтобы мы воплотили в жизнь и ваш интересный проект – будем ждать писем на mail@3dvision.su
