Новинка от HeyGears: 3D-принтеры UltraCraft Reflex 2 и UltraCraft Reflex 2 Pro

Обе системы построены на единой архитектурной основе, но ориентированы на разные задачи: от высокодетализированной печати небольших партий до полноформатного промышленного производства. При этом ключевые технологии, такие как OptiZone, Amber Screen Pro и интеллектуальные системы управления, обеспечивают одинаково высокий уровень надежности и качества. Перейдем непосредственно к разбору используемых технологий.

Засветка, которая «знает», где светить

Сердце обеих моделей – запатентованный Источник света OptiZone, но с существенными различиями в масштабе.

Reflex 2 оснащён 161 мини-светодиодом, каждый из которых управляется независимо по яркости и активации с помощью широтно-импульсной модуляции (PWM). Это позволяет освещать только те участки экрана, которые задействованы в текущем слое, Это минимизирует паразитную засветку, обеспечивает гладкую поверхность без дополнительной постобработки и стабильное качество даже при длительных циклах печати.

Reflex 2 Pro выводит эту концепцию на новый уровень: 1032 независимых световых зоны, каждая со своей коллиматорной линзой, интегрированной в массив из 480 000 микролинз. Такая оптическая система обеспечивает исключительно параллельный и равномерный световой поток. Особенно это важно при плотной укладке (nesting) множества деталей: свет проецируется строго по контуру каждой модели, без «засветки» пустых зон. Это не только повышает точность геометрии, но и снижает частоту очистки ванны, что повышает эффективность производства.

Обе модели используют алгоритм MASK с калибровкой по 86 020 зонам, компенсируя локальные неоднородности экрана. Достигаемая равномерность освещения ≥94%, а точность печати ≤0,05 мм.

Экран, рассчитанный на тысячи часов работы

Критически важный компонент – это Amber Screen Pro. Идентичен в обеих моделях и представляет собой серьезный шаг вперед по сравнению с традиционными LCD-панелями:

• Ресурс превышает 6 000 часов интенсивной печати. Слой на основе крупномолекулярных жидких кристаллов обеспечивает устойчивость к УФ-деградации.

• Конструкция с усиленными опорными колоннами выдерживает 10 000 циклов давления при нагрузке 40 кг без повреждений, что критично при работе с высоковязкими промышленными смолами.

В Reflex 2 Pro дополнительно повышена эффективность передачи энергии: коэффициент пропускания достигает 10% (вдвое выше, чем у стандартных LCD-принтеров), что позволяет засвечивать слои с интенсивностью света до 35 Вт/м² и сокращать время экспозиции. Гарантия на экран – 1 год, что подтверждает его промышленную ориентацию.

Механика, проверенная нагрузкой

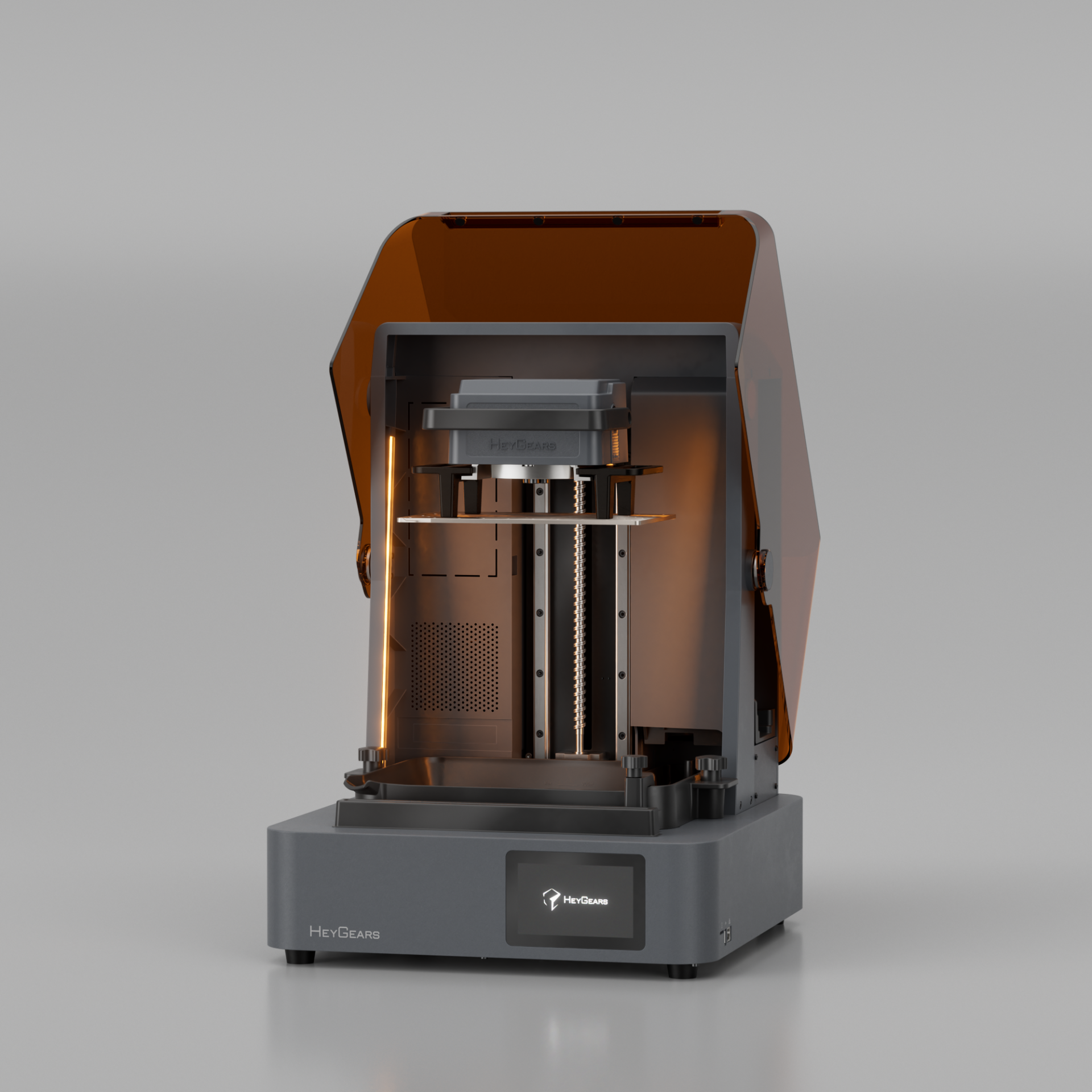

Обе системы получили цельный литой корпус. Такая конструкция минимизирует допуски размеров и повышает стабильность устройств. Он также увеличивает общую жесткость и улучшает точность повторного позиционирования по оси Z.

Z-ось класса C5 обеспечивает повторяемость позиционирования ≤2 мкм

В Reflex 2 модуль протестирован при нагрузке 50 кг, в Reflex 2 Pro при 80 кг, что открывает возможность печати массивных или плотно уложенных деталей без риска деформации слоев.

Алгоритм Dynamic Motion 3.0 с датчиками усилия: обратная связь по усилию в режиме реального времени снимается 80 раз в секунду. Динамическая регулировка скорости предотвращает

смещение и отслоение слоев, сводя к минимуму время простоя и повышая общую

скорость печати.

Интеллектуальные функции для безостановочной эксплуатации

Обе модели оснащены:

• Плавающей платформой авто выравнивания с компенсацией отклонений до 240 мкм (угловое отклонение ≤0,15°).

• Датчиками остатка смолы чувствительностью 0,01 Н, способными обнаружить частицы толщиной от 0,15 мм и приостановить печать при риске сбоя.

• Встроенным подогревом смолы в ванне: нагрев от 10 °C до 22 °C за 6 минут (на 68 % быстрее, чем в Reflex) с поддержанием температуры в пределах ±1 °C.

Отличие в системе подачи смолы: Reflex 2 Pro использует ультразвуковой датчик уровня с

точностью ±0,5 мм, что позволяет динамически управлять объемом подаваемой смолы и минимизировать ручное вмешательство.

Производительность и материалы

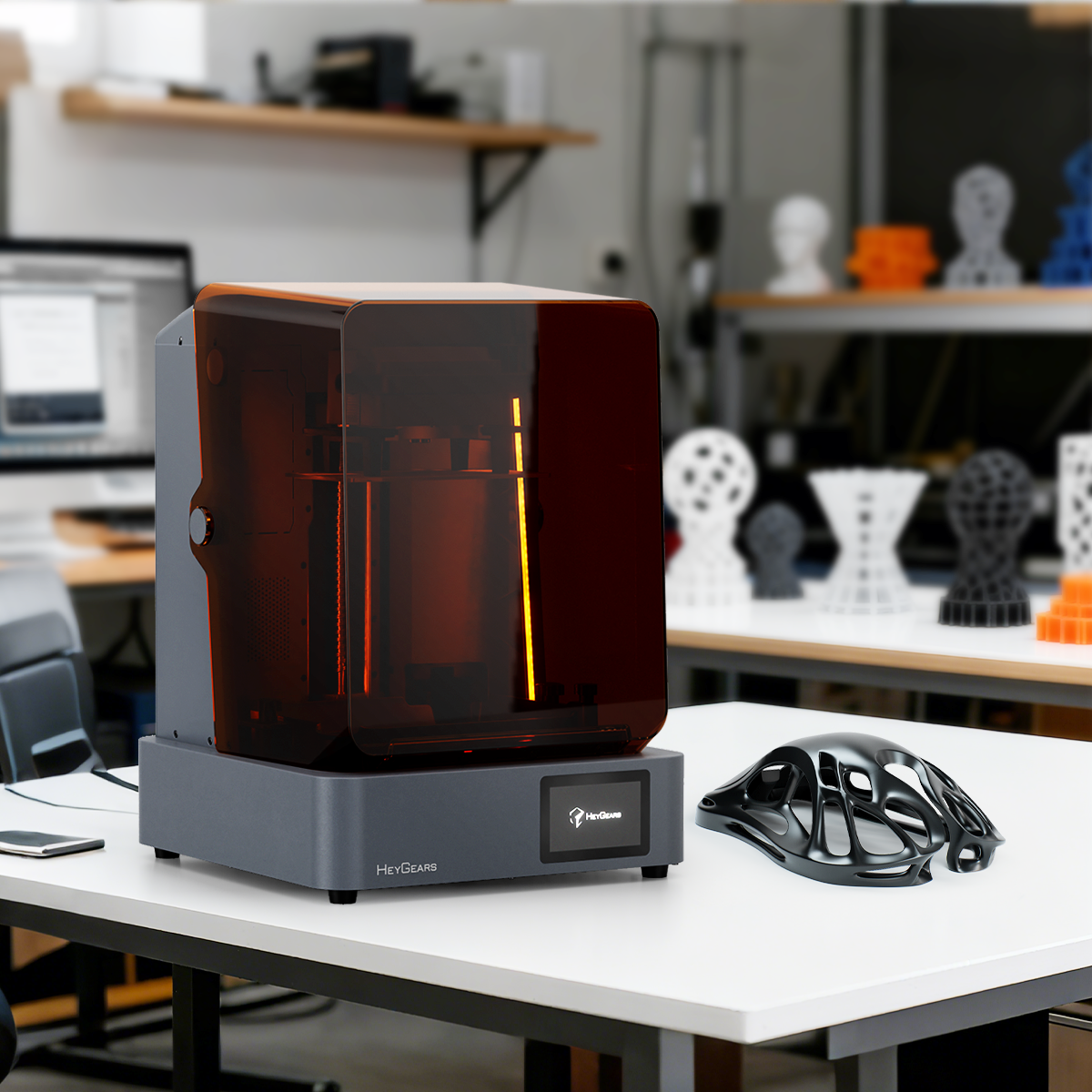

Reflex 2: рабочая зона 230 × 144 × 230 мм, размер пикселя по XY 40 мкм, толщина слоя 20–250 мкм. Подходит для ювелирных моделей, стоматологических шаблонов, функциональных прототипов.

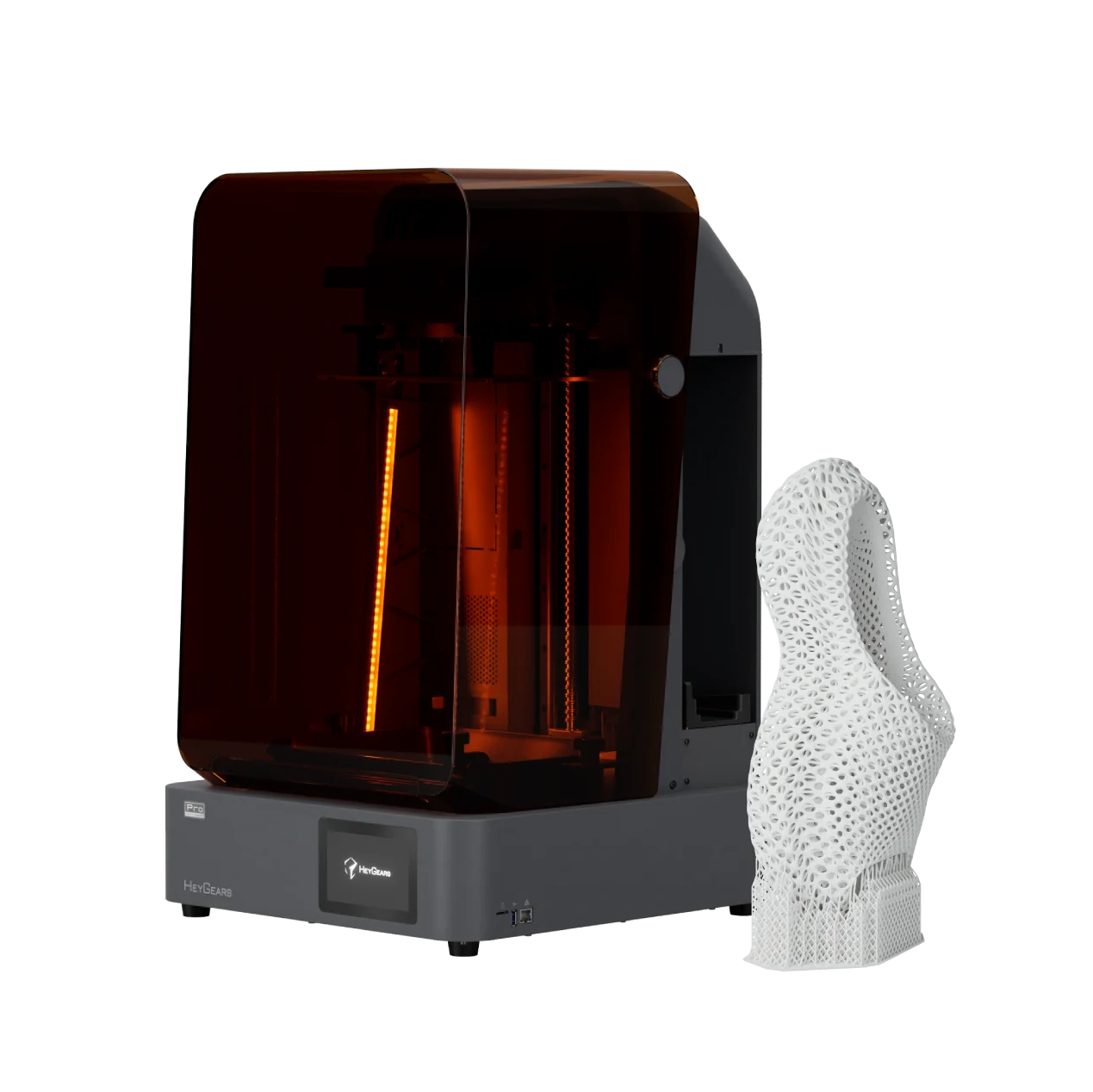

Reflex 2 Pro: объем печати увеличен в 2,3 раза, высота Z – 350 мм. Позволяет печатать полноформатные ортопедические стельки, обувь или крупные промышленные детали за один проход.

Обе системы совместимы с расширенной библиотекой смол HeyGears: PAT10 Модуль упругости при изгибе 7240 МПа) для жестких функциональных деталей и PAH270 для термостойких деталей. Также PAE20 (удлинение при разрыве 370 %) в Reflex 2 Pro особенно востребован для эластомерных изделий в мелкосерийном производстве. А для высокой детализации в Reflex 2 доступен PAT10 с 88 % светопропускания.

Технические характеристики

Заключение

HeyGears Reflex 2 и Reflex 2 Pro не просто принтеры, а инструменты для организации предсказуемого производственного процесса. Выбор между ними определяется не уровнем технологий (они идентичны по сути), а масштабом задач: Reflex 2 для высокоточной печати в компактном формате, Reflex 2 Pro для полноценного серийного производства с минимальным вмешательством оператора. Обе модели демонстрируют, как системный подход к оптике, механике и управлению материалами позволяет сократить простои и повысить выход продукции без компромиссов в качестве.
