Обзор 3D-сканера RangeVision Pro II

11.09.2024
Статьи

В течение последних месяцев мы активно используем в работе 3D-сканер Pro II, разработанный отечественным производителем RangeVision. Это профессиональное оборудование для 3D-измерений, которое соответствует высочайшим стандартам точности и качества, относясь к метрологическому классу. Модель была выпущена в апреле 2024 года и мы готовы поделиться опытом ее использования.


RangeVision Pro II позиционируется как один из самых точных сканеров в линейке производителя с заявленной точностью до 0,02 мм. Важно отметить, что устройство уже прошло сертификацию и внесено в реестр средств измерений Российской Федерации, что подтверждает его точность и повторяемость результатов сканирования.



Дизайн и комплектация

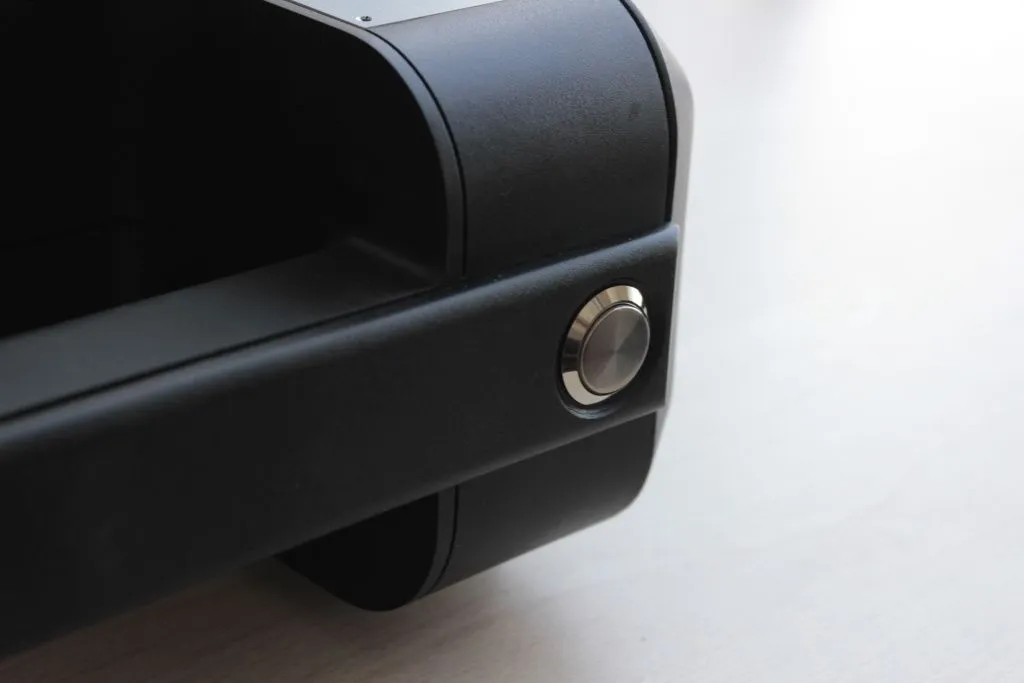

Визуально 3D-сканер выглядит стильно и надежно. Отличительной особенностью дизайна стал отказ от яркого красного цвета, характерного для предыдущих моделей, в пользу более минималистичного и утилитарного вида с металлическими вставками.

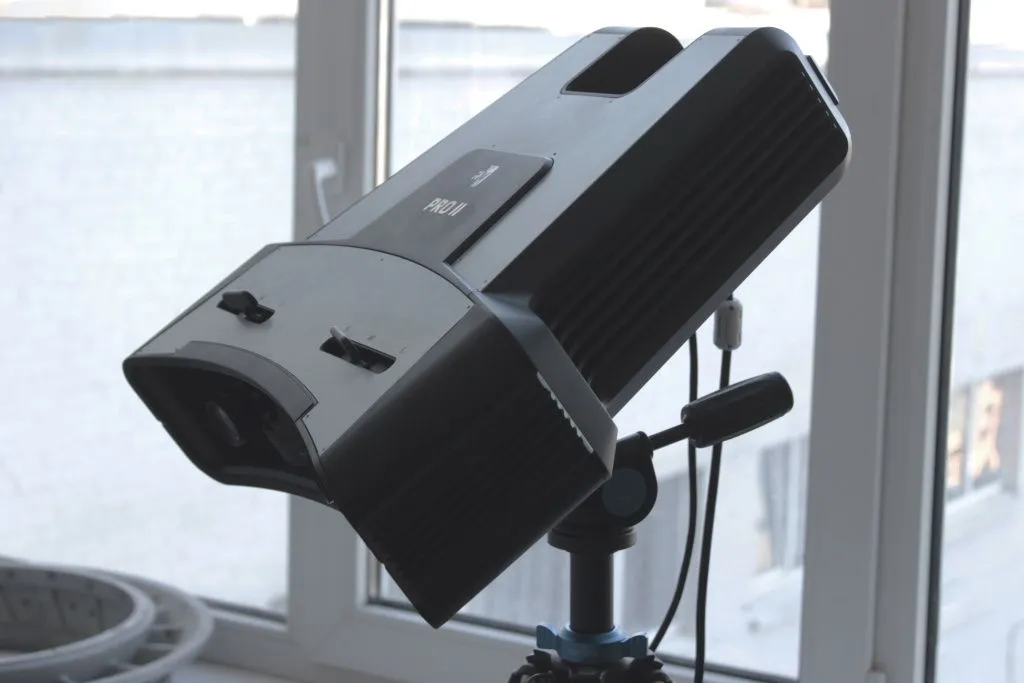

В комплектацию входит удобный штатив, который позволяет устанавливать сканер в различных положениях и получать оптимальные результаты сканирования.

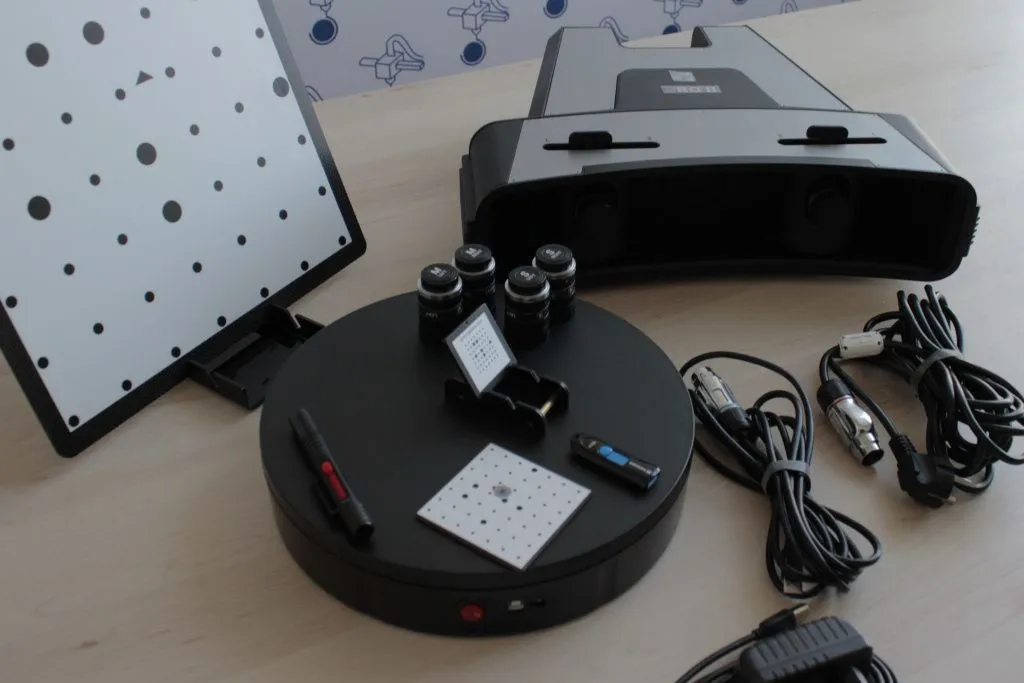

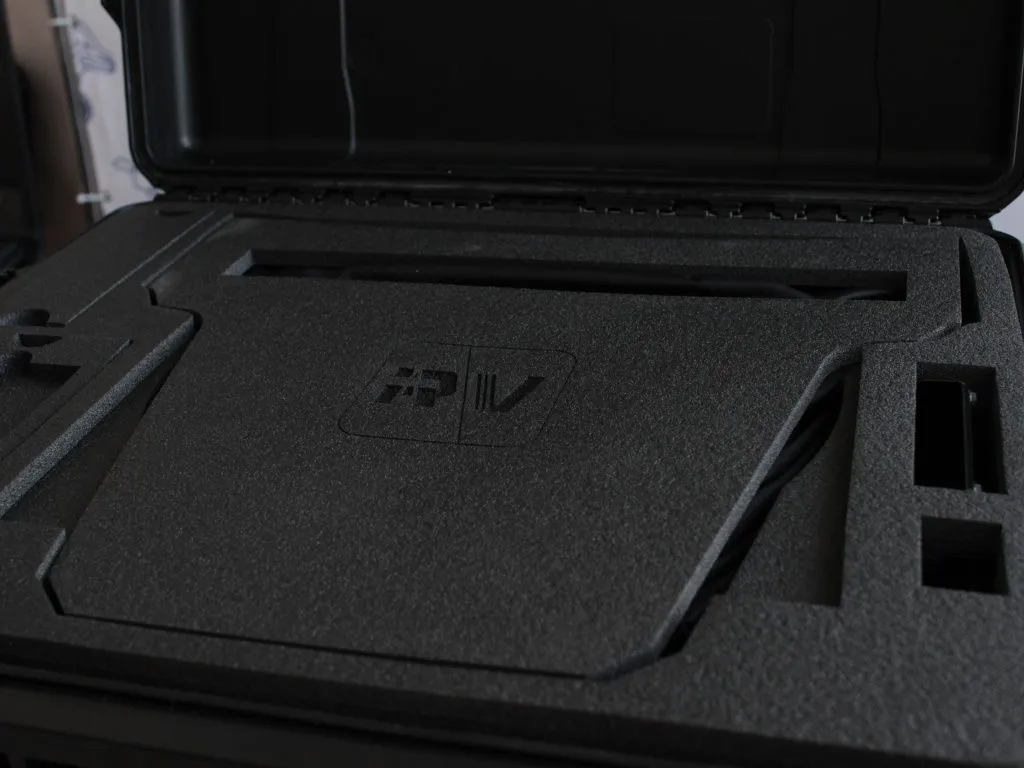

Оборудование поставляется в прочном защитном кейсе, обеспечивающем удобную транспортировку 3D-сканера. В кейсе аккуратно размещены все элементы сканера: калибровочное поле, сменные линзы, сам 3D-сканер, кабели питания и другие необходимые аксессуары. Такая комплектация гарантирует безопасную транспортировку и хранение устройства.

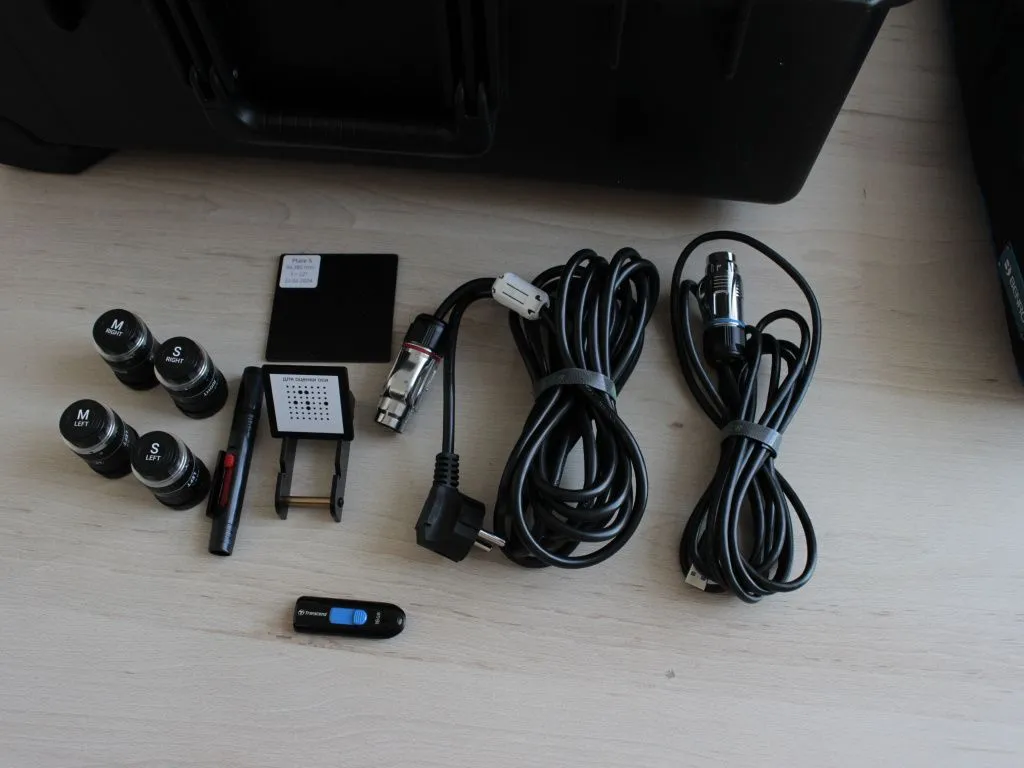

Полная комплектация:

  • 3D-сканер Rangevision PRO II

  • Кабель USB 3.0 для подключения ПК

  • Комплект объективов со светофильтрами

  • Кабель питания

  • Комплект калибровочных полей

  • Комплект подставок под калибровочные поля

  • Штатив

  • Спрей матирующий

  • Маркеры на самоклеящейся бумаге

  • Кейс

  • Транспортировочная упаковка

  • Поворотный стол (диаметр 32 см, грузоподъемность 60 кг), кабель USB 2.0 для подключения к ПК и блок питания и кабель

  • Программное обеспечение для 3D-сканирования и обработки данных RV 3D Studio

  • Паспорт на сканер

  • Руководство пользователя

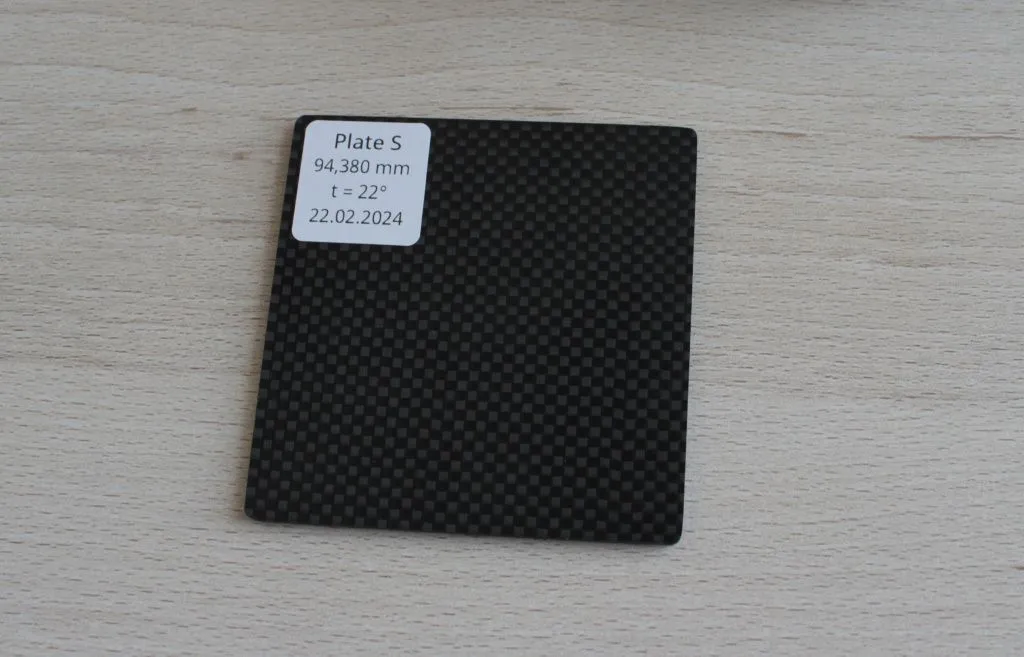

Информация с калибровочной панели заносится в ПО для точной калибровки

Особенности

RangeVision Pro II - это обновленная версия предыдущей модели Pro. Основные улучшения включают увеличение точности и скорости сканирования. Теперь время захвата одного кадра занимает от 0,8 секунды, а точность достигает 0,02 мм. Также была проведена адаптация корпуса к промышленному использованию, уменьшение веса и улучшение эргономики сканера. На ручке устройства появилась общая кнопка питания, а на корпусе – ручки регулировки расположения камер. Количество проводов значительно уменьшилось: сканеру достаточно одного USB 3.0 и подключения кабеля питания. Оба разъема на корпусе сканера защищены и имеют надежную фиксацию.

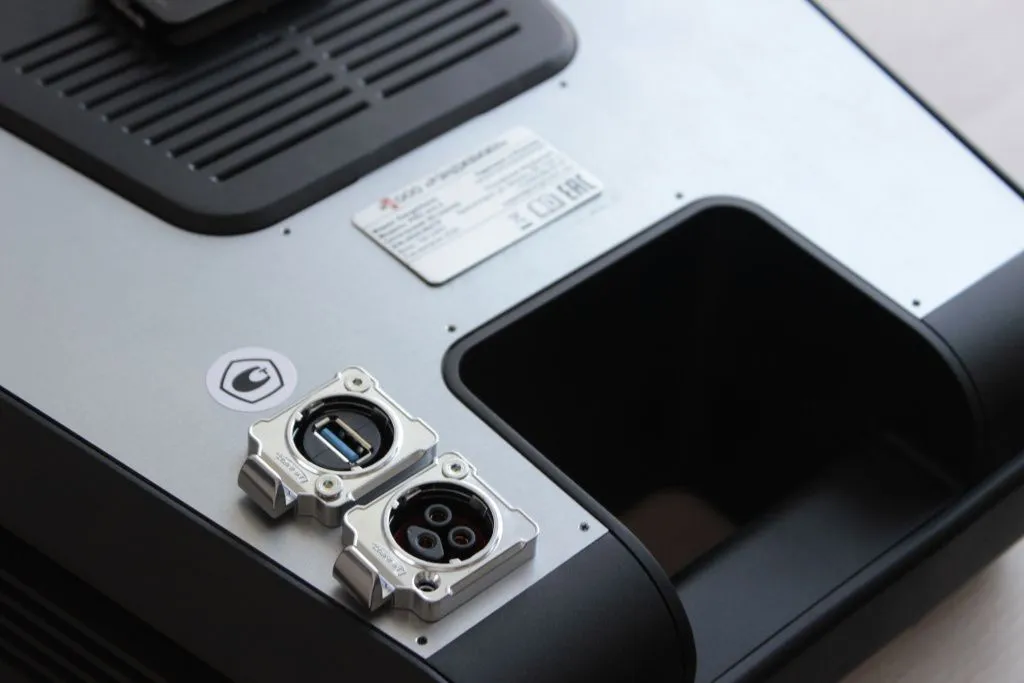

Лицензионный ключ теперь встроен в само устройство, что устраняет риск его повреждения или утери и освобождает порт USB.

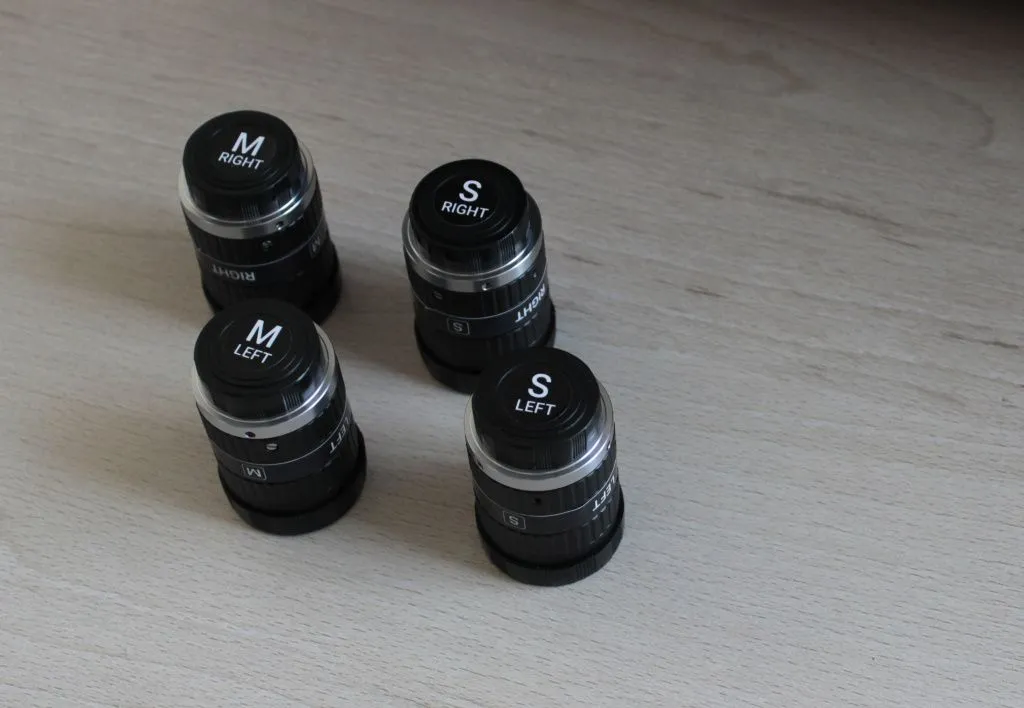

В отличие от предыдущей модели, Pro II поставляется с индивидуальным комплектом объективов, оснащенных светофильтрами для различных зон сканирования: малой (S), средней (M) и большой (L). Настройки диафрагмы и фокуса теперь фиксированы, что значительно упрощает процесс подготовки сканера к работе в зависимости от нужной зоны. Объективы тоже промаркированы по зональному принципу и расположению (правый и левый), и устанавливаются на место вкручиванием в резьбу.


Проектор синего структурированного подсвета также подвергся глобальному обновлению: он был заменен на более мощный и быстрый вариант, что, в сочетании с аппаратной синхронизацией камер, позволило сократить время сканирования RangeVision Pro II на 50% по сравнению с моделью Pro. Теперь время, необходимое для одного снимка, составляет примерно 0,8 секунды.

Технология BlueLight снижает влияние внешнего освещения при сканировании, обеспечивая высокое качество поверхности сканов. Использование синего подсвета и соответствующих фильтров на каждом объективе значительно расширяет возможности сканера, позволяя проводить точные измерения даже в сложных промышленных условиях. Это делает RangeVision Pro II отличным выбором для профессионалов в области 3D-сканирования.

Программное обеспечение для сканера RangeVision RV 3D Studio было официально внесено в Реестр отечественного программного обеспечения, получив регистрационный номер 17 871 от 06.06.2023. Это приложение обладает широким набором функций, которые значительно облегчают процесс 3D-сканирования. Среди его возможностей — автоматическое и ручное совмещение сканов по геометрии или маркерам. Программное обеспечение также включает функцию автоматического удаления подложки, гибкие инструменты для очистки данных и заполнения пустот, что позволяет создавать цельные и качественные модели. Кроме того, оно предоставляет опции для измерения и контроля геометрии объектов, с возможностью автоматизации процесса оцифровки аналогичных объектов благодаря созданию специальных скриптов.

RangeVision RV 3D Studio поддерживает работу с трехмерными данными объемом более миллиарда полигонов, обеспечивая при этом стабильную работу и высокую скорость обработки как во время анализа данных, так и при просмотре и измерении моделей. Лицензия на программное обеспечение, поставляемое вместе со сканером, является бессрочной, и производитель постоянно работает над улучшением алгоритмов сканирования, регулярно выпуская обновления.

Благодаря уникальной технологии калибровки, программа позволяет достигать минимальных погрешностей сканирования. Пошаговый мастер настройки делает процесс наладки оптики интуитивно понятным, даже для пользователей без опыта в этой области.

Сканер поддерживает три основных режима работы: сканирование на поворотном столе, с использованием маркеров и в свободном режиме.

Процесс калибровки

Полная калибровка – это основная процедура, которую необходимо выполнять после настройки сканера на новую зону сканирования. Также рекомендуется выполнять полную калибровку в начале каждого рабочего дня (если планируется использование сканера). Пошаговая инструкция для калибровки демонстрируется в левой части экрана программного обеспечения.

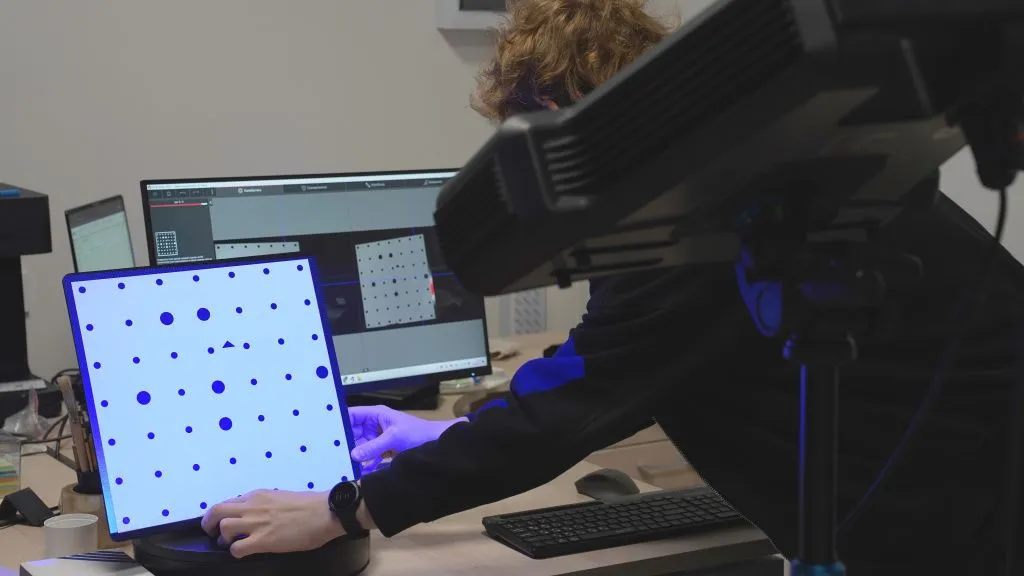

Процедура калибровки заключается в захвате снимков калибровочного поля в 8 положениях. Программа учитывает размер поля, введенный ранее, положение поля в пространстве и оптические искажения, вносимые объективами. После этого ПО сканера сравнивает полученные изображения с математической моделью. В конце процесса выводится результат калибровки. Результат непосредственно не связан с точностью сканирования и измеряется в пикселях. В программе заложено пороговое значение, и, если результат калибровки превысил его, пользователю будет показано предупреждение. При превышении порога в 2 раза дальнейшее сканирование недоступно.


Процесс сканирования

Сканирование в диапазоне S

Для малой зоны сканирования было выбрано изделие, требующее высокой детализации и точности, а также соответствующее максимальным габаритам зоны. Перед сканированием проведены настройка и калибровка как сканера, так и оси поворотного стола для каждого ракурса. Слепок нижней челюсти, напечатанный на SLA-принтере и изготовленный из светопроницаемого материала, мог вызвать проблемы при сканировании. Однако Pro II успешно справился с задачей, не оставив значительных пропущенных участков . Для оцифровки верхней поверхности понадобился всего один цикл сканирования, который занял менее двух минут, что позволило создать полигональную модель с оптимальной детализацией для поставленных задач.

зубы3 диаметрS.JPG

зубы2 диаметрS.png

зубы диаметрS.jpg

Сканирование в диапазоне M

Для проведения сканирования кронштейна в средней зоне была выполнена калибровка и настройка сканера, а также осей поворотного стола для каждого ракурса. Деталь, изготовленная методом селективного лазерного плавления (SLM), имела матовую поверхность и не требовала предварительной обработки перед сканированием.

Для получения полной геометрии изделия потребовались два цикла сканирования, а для съемки отверстий под нужным углом — еще два цикла.

Pro II успешно справился с задачей, и созданная полигональная модель показала высокую детализацию, что позволило эффективно решать последующие задачи.

Снимок экрана 2024-09-04 175634.png

RV Pro2 деталь M.jpg

Сканирование в диапазоне L

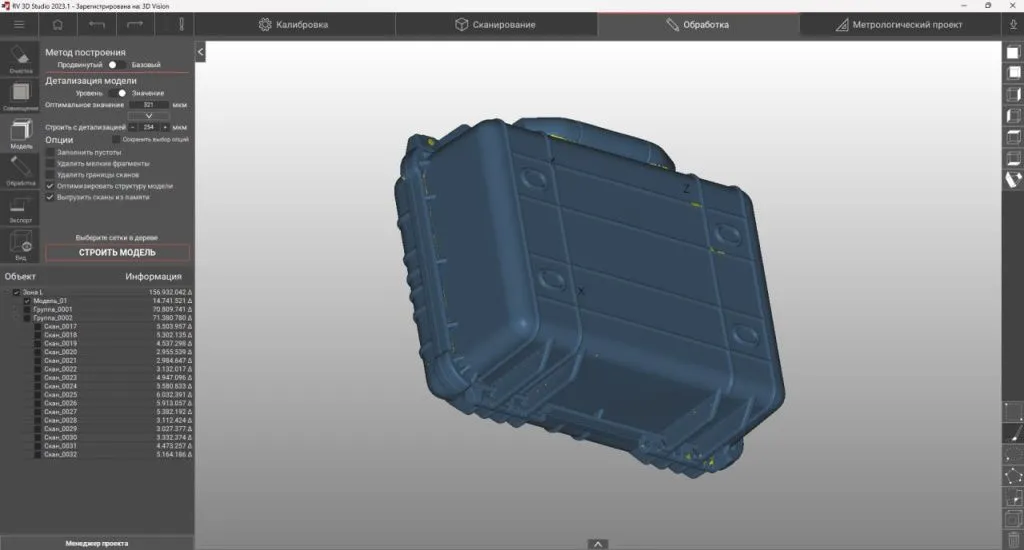

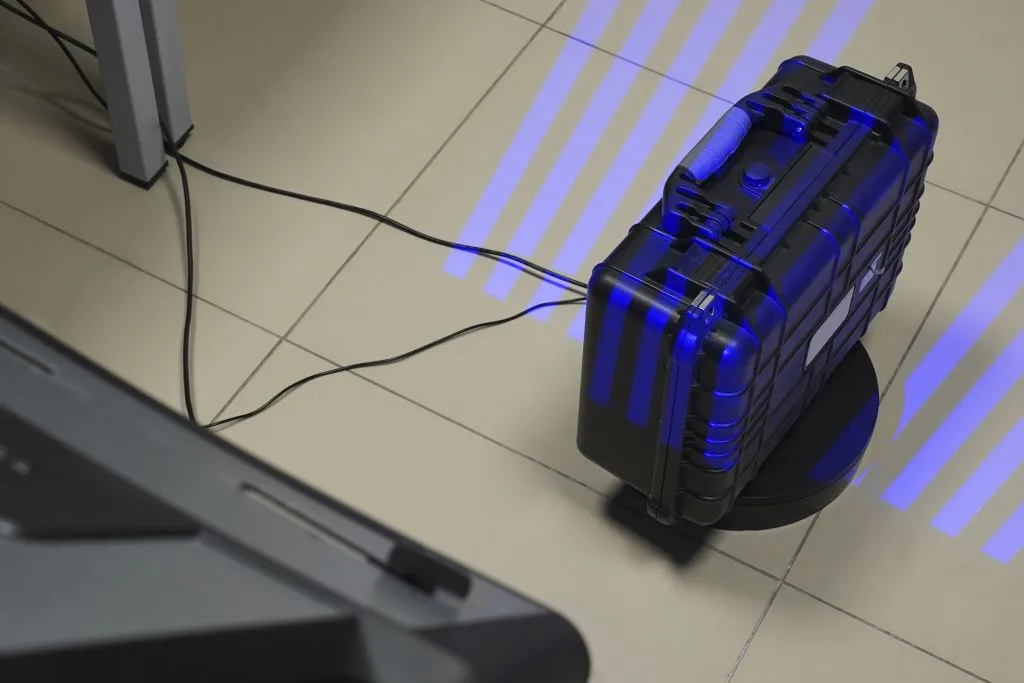

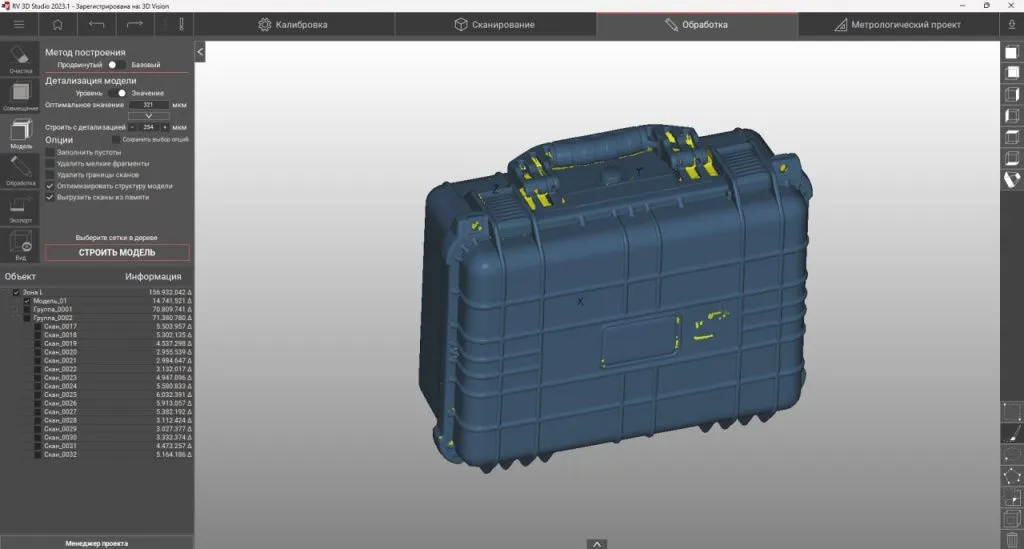

Для сканирования крупного изделия был выбран черный пластиковый кейс с максимальным размером 410 мм. Наличие пыли и следов эксплуатации на кейсе позволило избежать дополнительного матирования при использовании функции двойной выдержки, настроенной для работы с темными участками и бликами, создающими пересветы при сканировании. Благодаря большому рабочему полю зоны сканирования кейс был отсканирован за два цикла, при этом его переворачивали с верхней стороны на нижнюю. Менее чем за 10 минут сканирования была оцифрована большая часть поверхности; осталось лишь сделать выборочные кадры для узких углублений в правильных ракурсах. При создании полигональной модели программное обеспечение вновь помогает рассчитать оптимальную детализацию модели, учитывая зону, размеры и облако точек.


диаметрLпроцесс сканирования.png



По сравнению с предыдущей версией, новый сканер работает значительно быстрее, обеспечивая при этом высокое качество получаемой поверхности. Модель, полученная после сканирования, выглядит визуально более качественной, с меньшим количеством шумов и артефактов.

Технические характеристики:


Область сканирования

S

M

L

Размеры области сканирования, мм

140х110х130

320х220х300

580х380х460

3D-разрешение, мм

0,04

0,10

0,18

Рабочее расстояние, мм

300

600

1000

Пределы допускаемой абсолютной погрешности измерений, мм

±0,024

±0,036

±0,040



Разрешение камер

6 Мп

Размеры сканирующего модуля

450х410х125 мм

Формат данных на выходе

STL, OBJ, PLY, ASCII

Источник подсвета

LED

Принцип сканирования

Структурированный подсвет

Вес сканирующего модуля, не более

6 кг

Операционная система

Windows 8/10/11 64bit

Питание

220 ± 22 В, 350Вт

Интерфейс подключения

USB 3.0



Заключение

Pro II — одно из наиболее точных устройств среди всей линейки 3D-сканеров, представленных компанией RangeVision. Он оснащен регулируемой областью сканирования, что позволяет эффективно работать с объектами различных размеров — от 5 мм до 5 метров. Данная модель успешно прошла метрологические испытания и была внесена в государственный реестр средств измерений, что подтверждает ее высокую надежность и точность.

Это оборудование находит применение в реверс-инжиниринге, контроле качества, промышленном дизайне и в производственных процессах. Благодаря универсальности, Pro II подходит для решения самых разных задач, что делает его идеальным выбором для профессионалов в данных сферах.

Одним из ключевых усовершенствований по сравнению с предыдущей версией является увеличение скорости сканирования. RangeVision Pro II сканирует заметно быстрее предыдущей версии, поверхность моделей выглядит качественнее, а количество шумов и артефактов минимально. Сканер успешно справляется с задачей захвата геометрии отверстий глубиной 3-4 см, даже при сложном освещении.

Также немаловажным обновлением является улучшенная эргономика. Масса устройства была снижена на 10%, что делает его более удобным в эксплуатации. Кроме того, количество кабелей для подключения также удалось существенно уменьшить. Удобство использования обеспечивается минималистичным дизайном — на корпусе сканера размещена всего одна кнопка, предназначенная для включения устройства.

Что касается технических характеристик, RangeVision Pro II оборудован уникальным комплектом объективов, которые включают в себя светофильтры, специально разработанные для каждой зоны сканирования. Каждый комплект объективов имеет предустановленные и фиксированные параметры диафрагмы и фокуса. Это решение обеспечивает стабильные результаты сканирования в различных условиях, позволяя пользователям сосредоточиться на выполнении своих задач, не отвлекаясь на технические настройки.

RangeVision RV 3D Studio – профессиональное решение для 3D-сканирования, позволяющее получать точные 3D-модели для самых разных задач, от проектирования и производства до реверсивного инжиниринга и анализа.

RangeVision Pro II доступен для просмотра в нашем демозале и мы приглашаем вас лично оценить все возможности оборудования. Если у вас появились вопросы или вы хотите обсудить детали, не стесняйтесь оставлять комментарии. Мы с радостью ответим на все запросы и поможем разобраться в особенностях работы 3D-сканера!

Связаться с нами можно любым удобным способом:

по телефону +7 (800) 333-07-58

отправив запрос на info@3dvision.su

заполнив форму заявки на сайте
