Обзор Anycubic Photon P1

Здесь традиционно поделимся опытом работы с ним, покажем напечатанные изделия и расскажем всё самое интересное.

С вами 3DVision, погнали!

Комплектация

Принтер хорошо упакован в коробку и защищён ложементом.

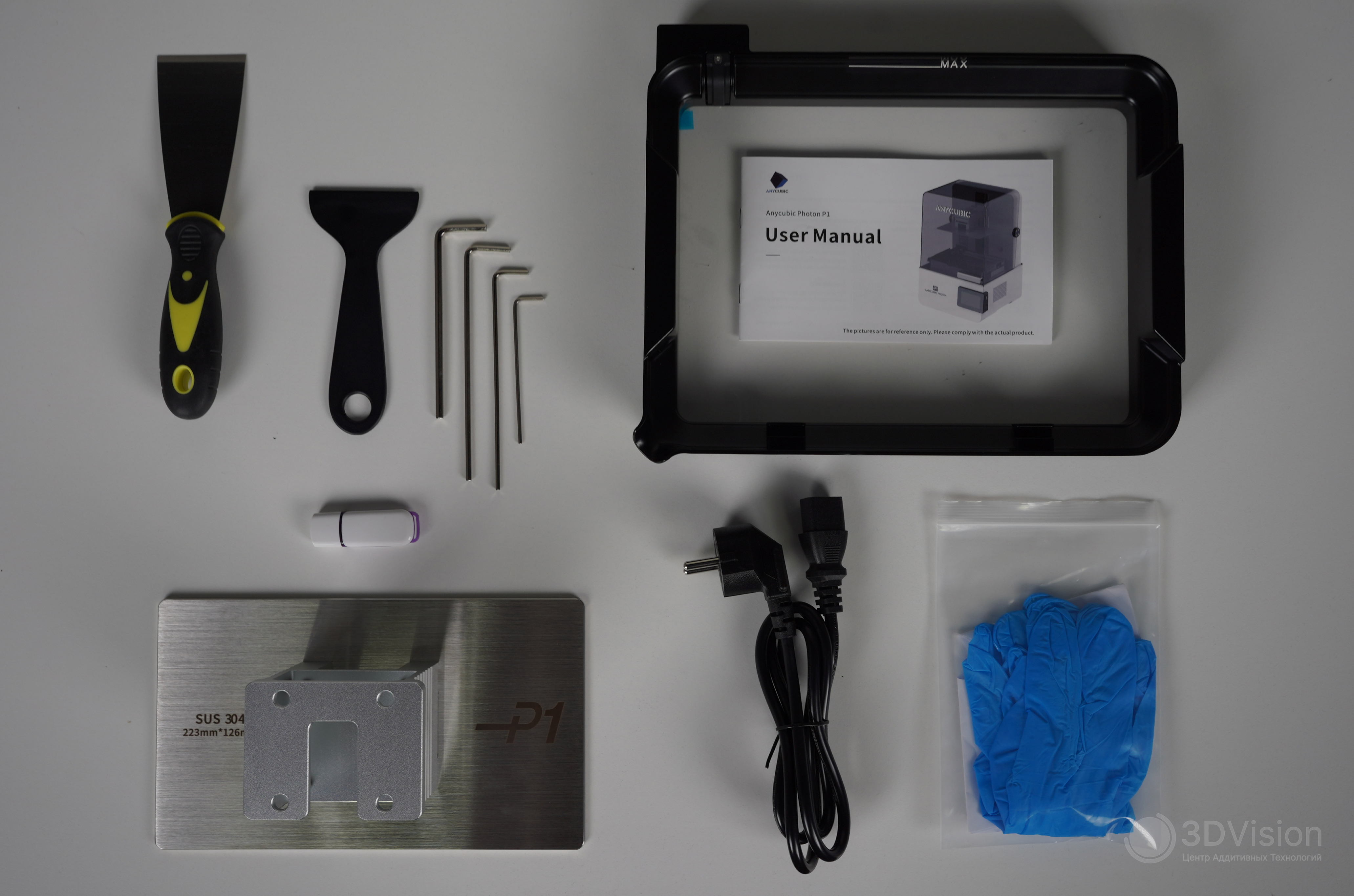

Внутри находятся:

1. Принтер, стол, ванночка.

2. Кабель питания длиной 1 метр.

3. Шпатель и пластиковый скребок.

4. Нитриловые перчатки и бумажные фильтры.

5. Шестигранники размерами 2; 2,5; 3 и 4 мм.

6. Флешка на 8 Гб с инструкцией и одним тестовым файлом.

7. Инструкция на английском.

За исключением смолы, в комплекте есть всё необходимое для начала работы с принтером.

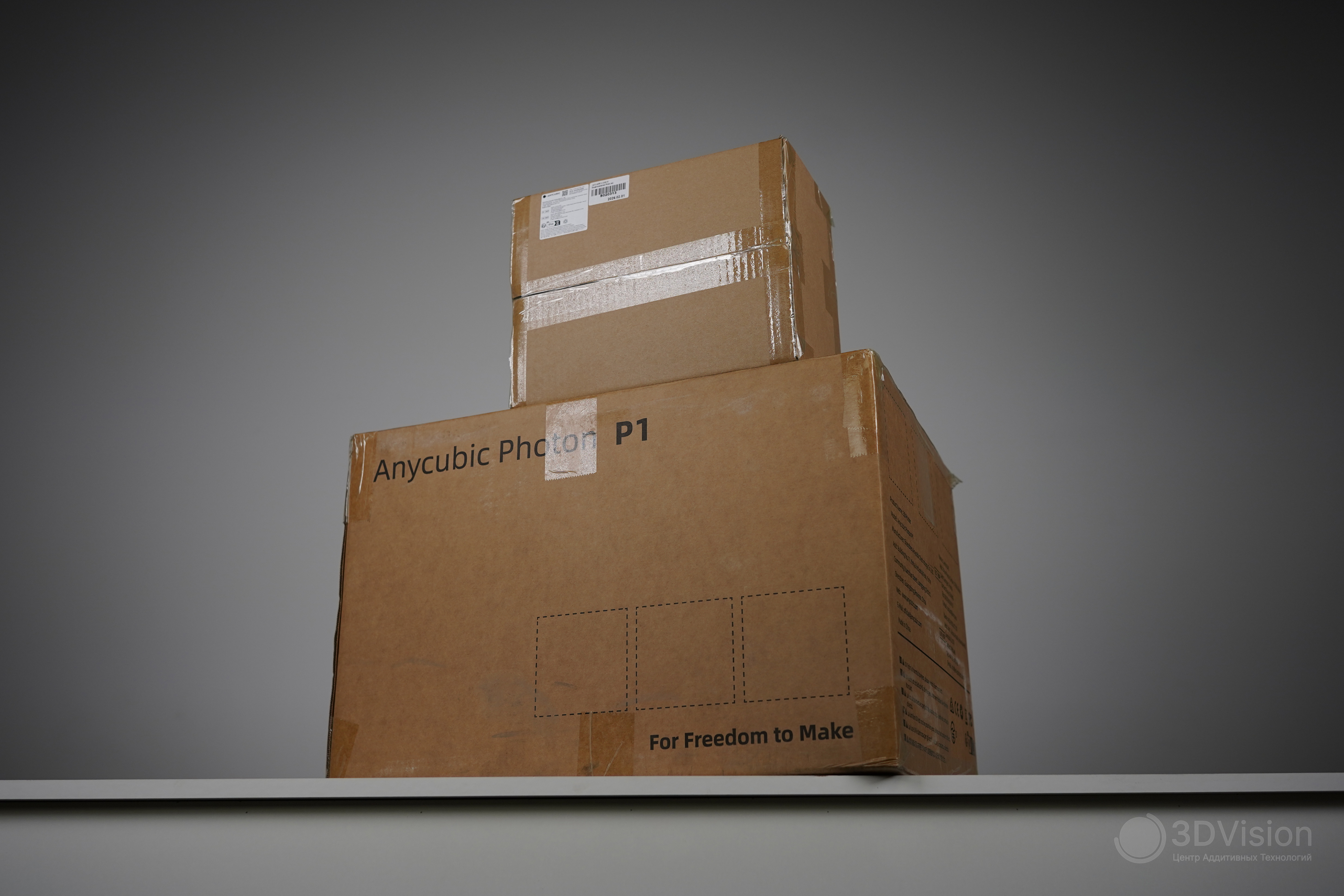

На фото две коробки. Что в верхней? Там кит. Точнее, Dual Material Print Kit. По-русски он называется набор для печати из двух материалов. Благодаря ему P1 может одновременно печатать двумя разными материалами. Состав набора:

1. Две микро-ванны.

2. Подставка для них.

3. Двойной стол.

4. Инструкция на английском.

Anycubic увлеклись при создании этого набора, и даже указали вид кита. Он оказался манулом.

Юзер Манул

Как это работает? Разные ванны заполняются разными материалами. При печати принтер экспонирует экран под ними с тем временем, которое было указано в настройках. Настройки каждой ванны независимы, потому есть возможность печатать разными материалами, жертвуя размером области печати.

В левой ванне смола из набора Anycubic DIY Color Mixing белого цвета, в правой Anycubic Standard Resin чёрного

Для чего такое может пригодиться — вопрос открытый. Anycubic не дают на него точного ответа, показывая на официальном сайте единственную картинку:

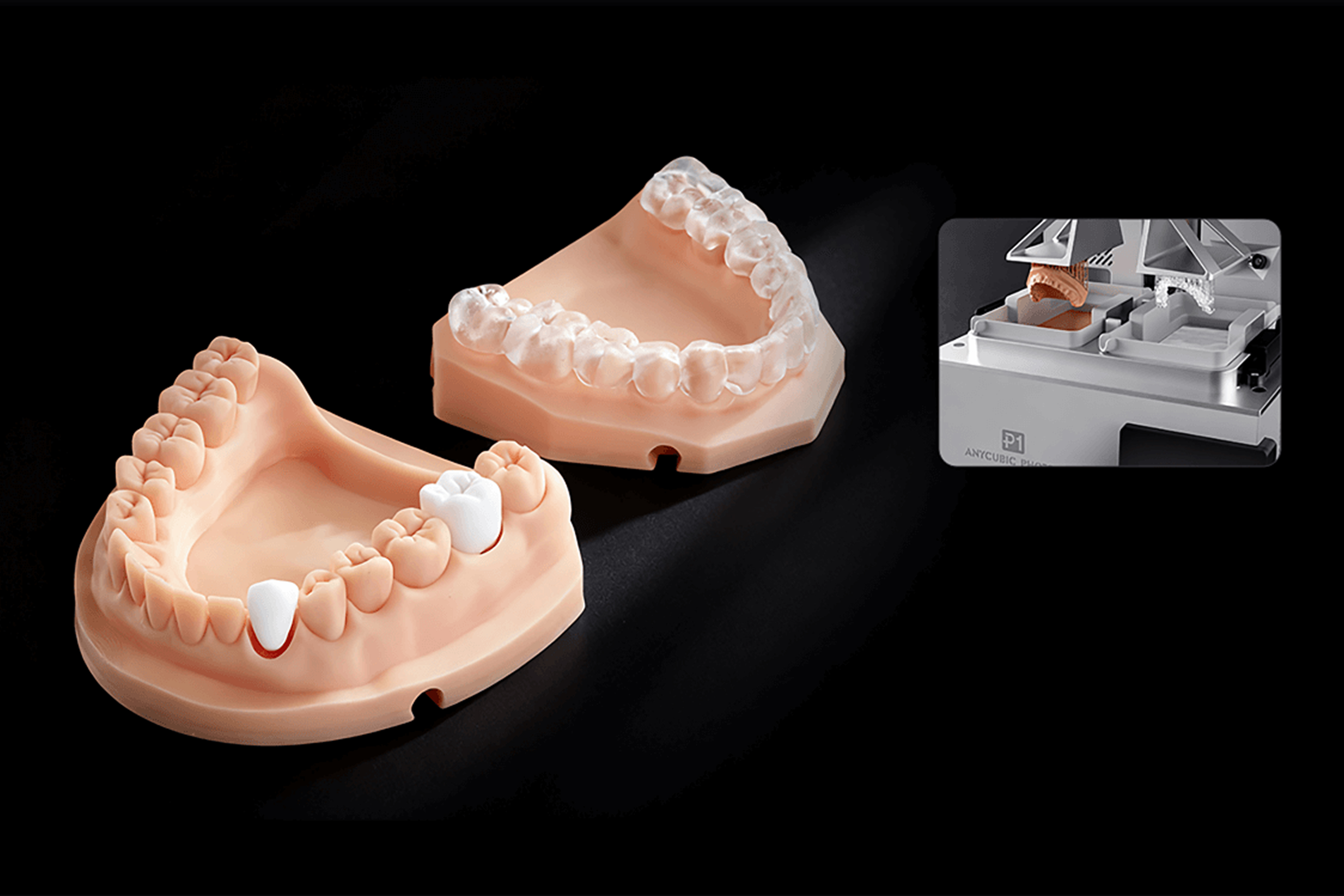

Возможно, это прорыв для печати стоматологических прототипов. Радует то, что набор приобретается отдельно от принтера, под специфические задачи.

Внешний вид и технические характеристики

Принтер имеет габариты 366×338×539 мм и весит 13,6 кг.

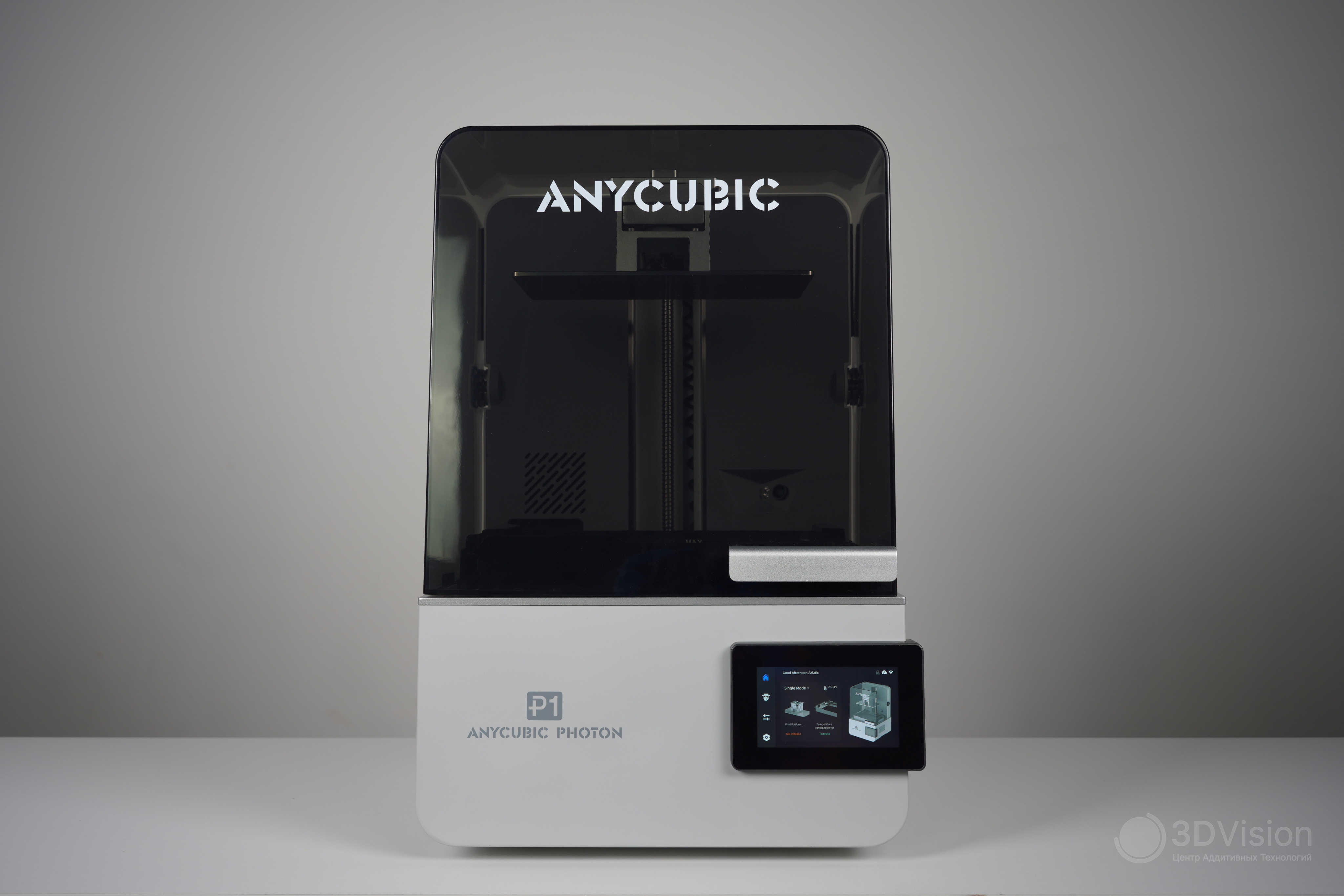

Рассмотрим его со всех сторон. Сначала вид спереди:

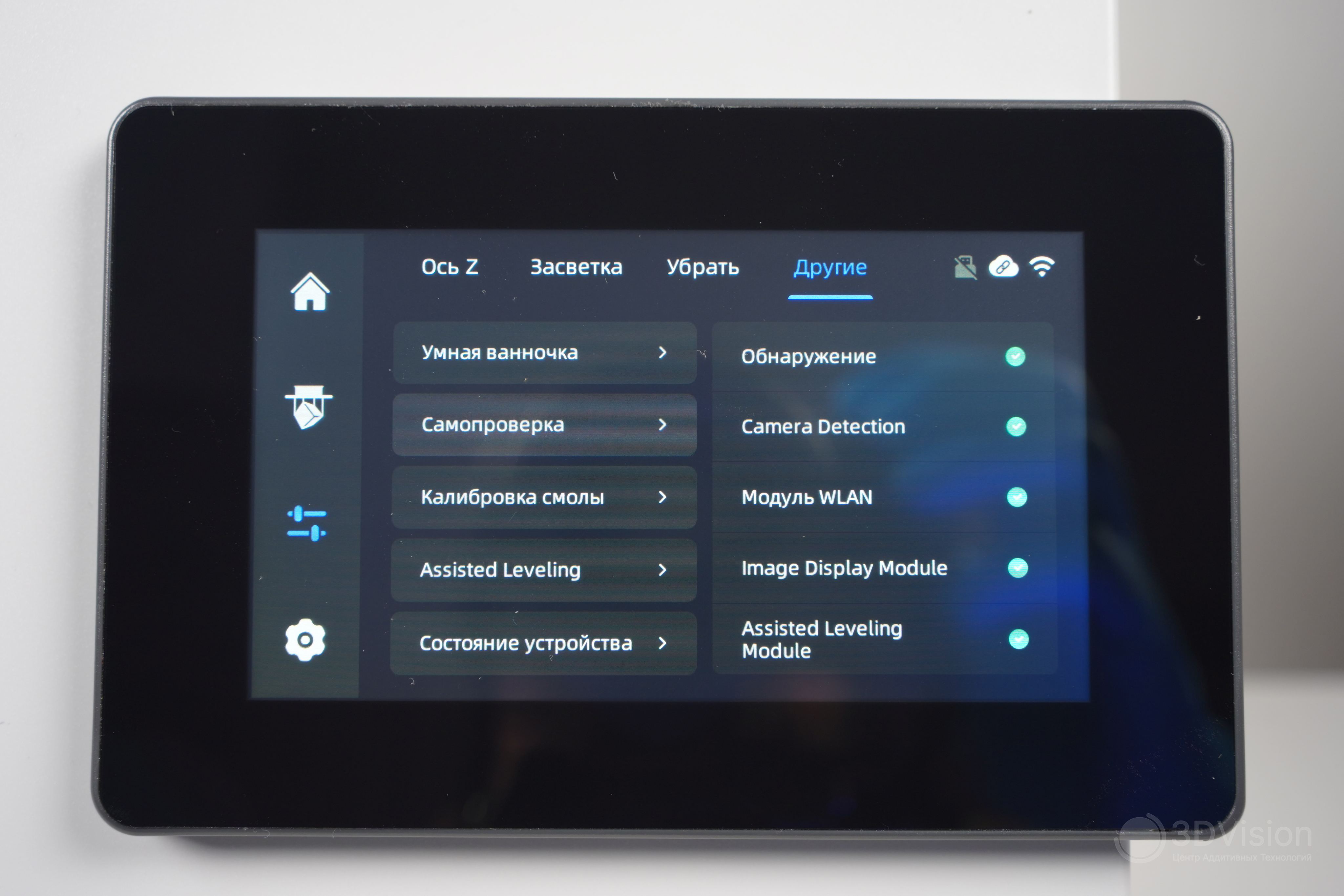

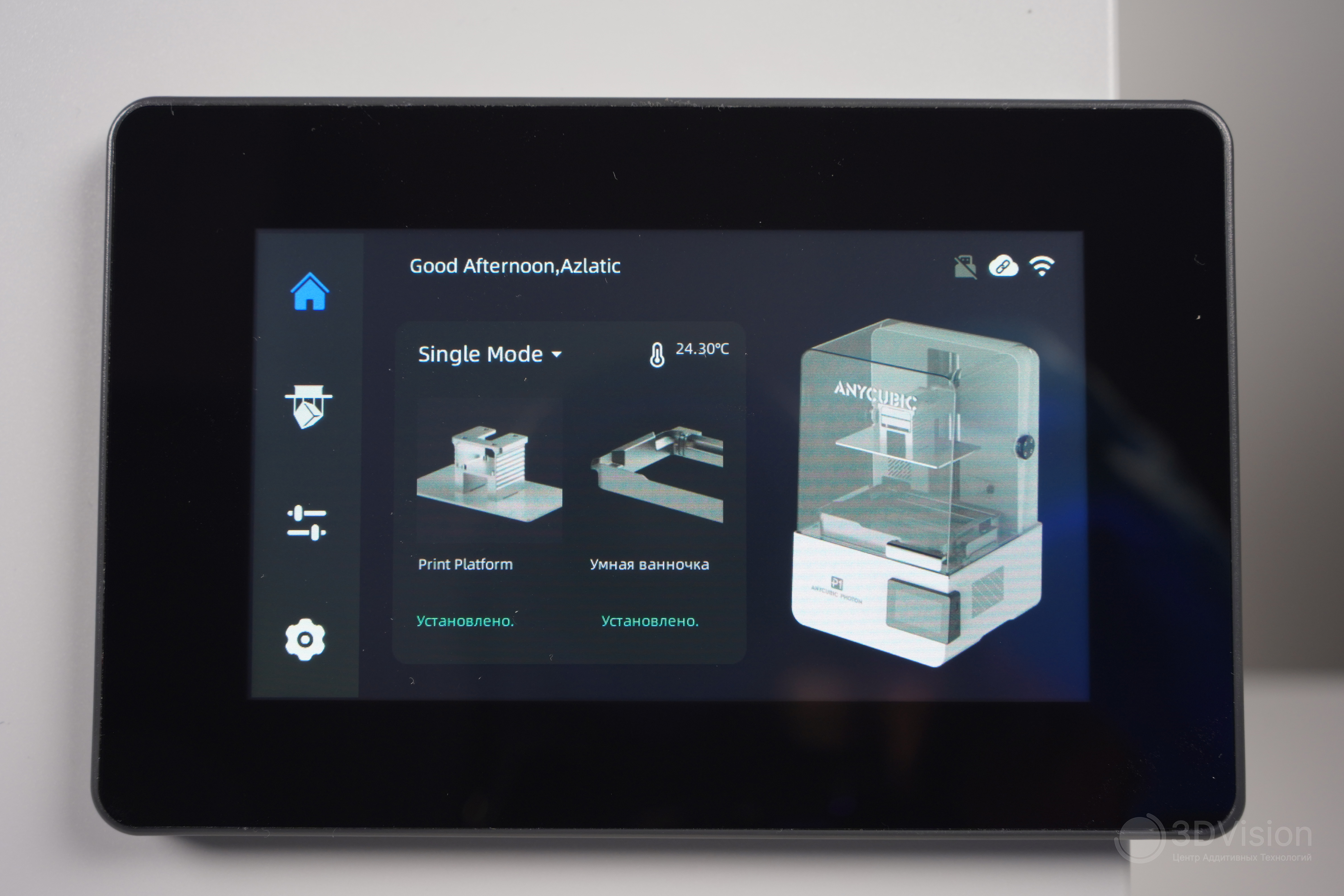

Здесь находится 4,5’ резистивный сенсорный экран для управления принтером. Интерфейс переведён на много разных языков, включая русский. Перевод выполнен в лучших традициях Anycubic, наслаждайтесь:

Узнали? Согласны?

В настройках включён русский язык.

Англоязычный интерфейс выглядит хорошо, к нему вопросов нет. Принтер вышел недавно, и, вероятно, с обновлениями русскую локализацию поправят.

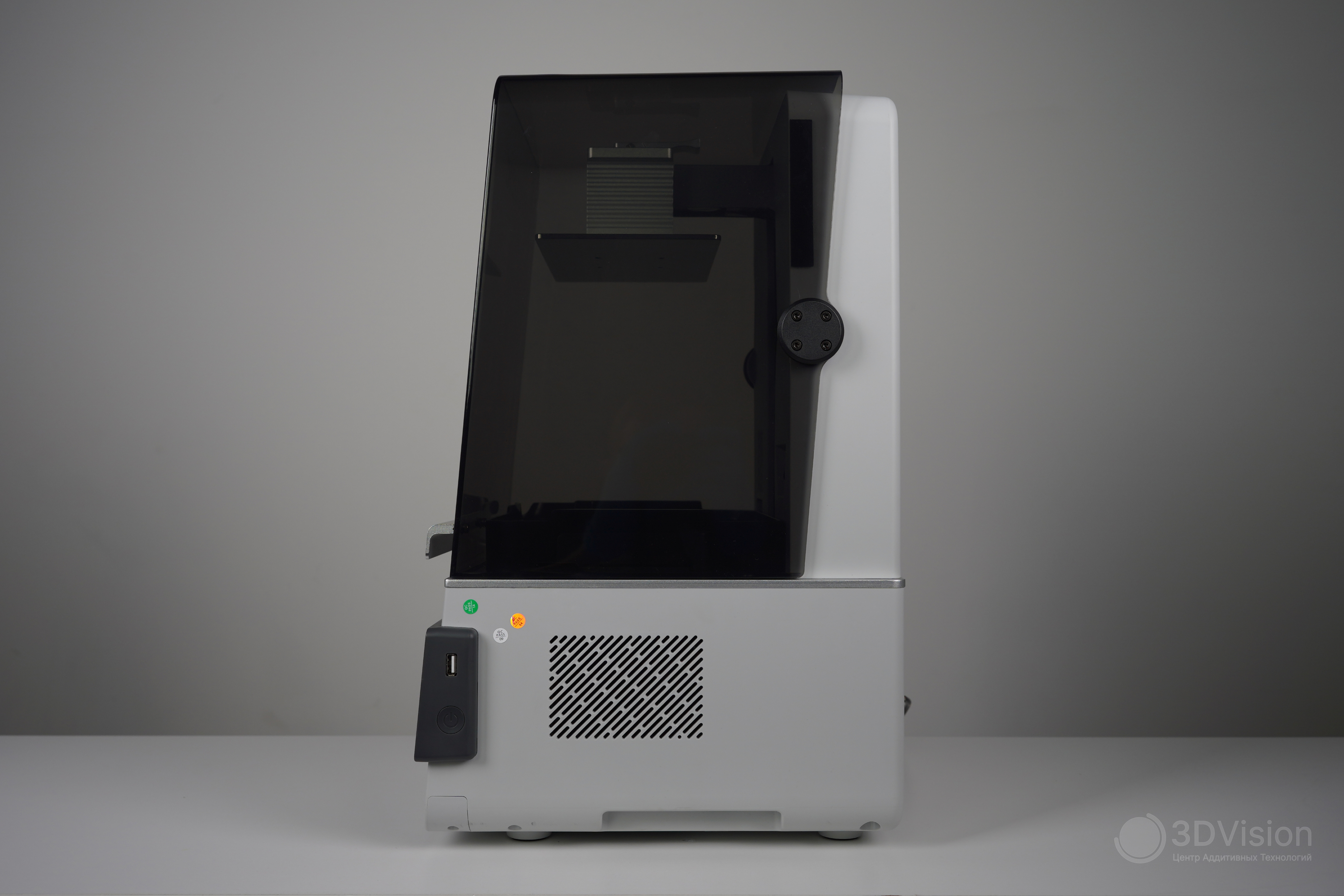

Поворачиваем принтер на 90°, наблюдаем его левую сторону:

Здесь располагается вход USB, кнопка вкл/выкл и решётка вентиляции. Для защиты внутреннего пространства от пыли установлена крышка. Она подъёмная и фиксируется на любой высоте, так что можно открывать и закрывать её одним пальцем. Anycubic, видимо, отказались от съёмных колпаков, которые вызывали неудобства при эксплуатации.

Не обошлось без минусов. Принципиальное отличие подъёмной крышки и колпака заключается в наличии у первой ощутимого зазора от корпуса. Из-за этого при печати чувствуется запах смолы, а в воздухе летают органические соединения, способствующие появлению различных аллергий и заболеваний. Поэтому, как всегда, напоминаем, что принтер необходимо располагать в проветриваемых или вентилируемых помещениях. А при его эксплуатации всегда использовать средства индивидуальной защиты.

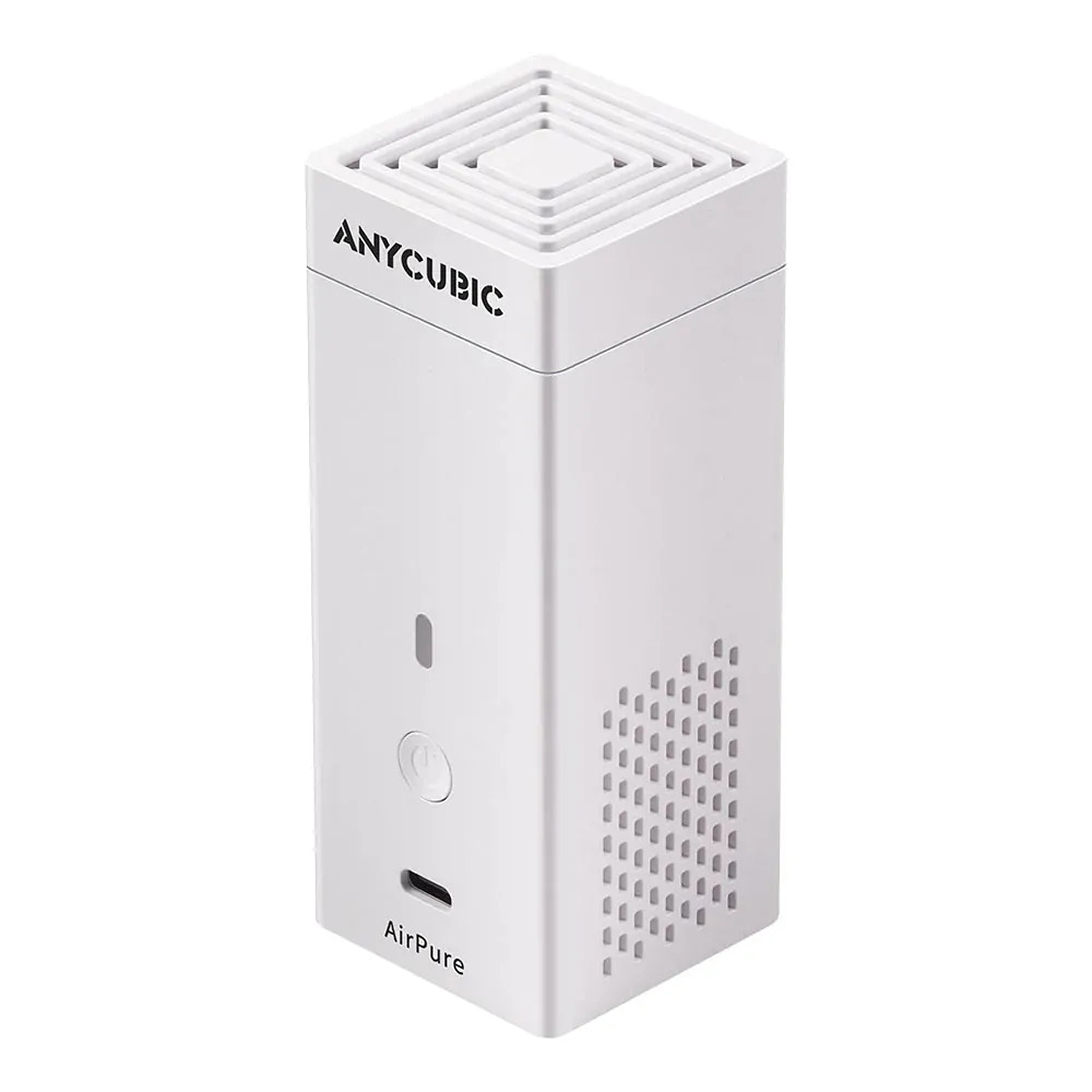

Вместе с P1 у Эникубиков появился новый очиститель воздуха — AirPure 2.0. И он кардинально отличается от первой версии, представленной в виде USB-коробочки с угольным фильтром.

Вот этой коробочки

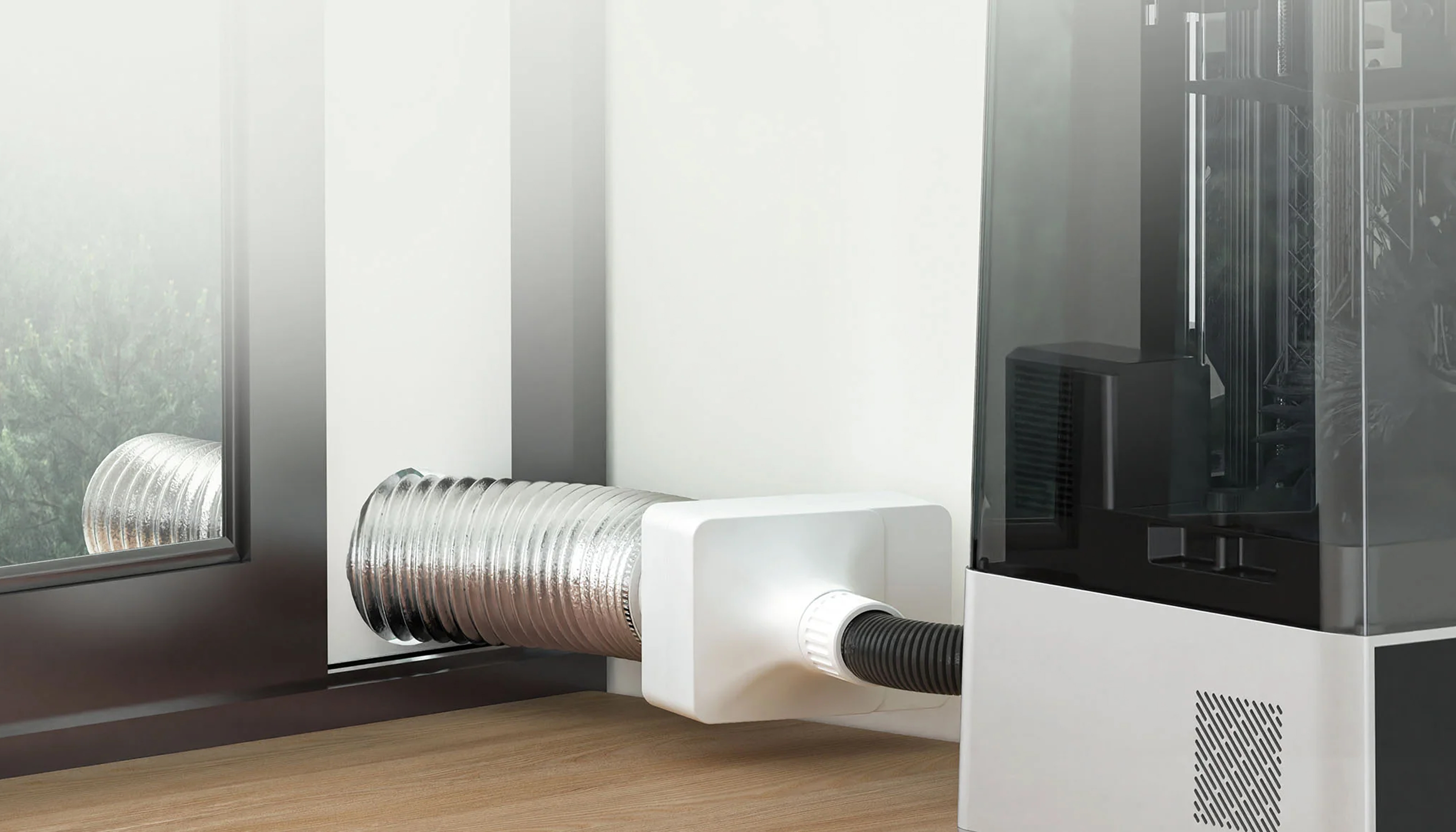

Вторая версия это вытяжка, сосущая из принтера все вредные вещества. Питается она от 220 В и представляет собой насос в корпусе, к которому прикручиваются два рукава. Один вставляется в принтер, другой — в окно. Очиститель приобретается отдельно от принтера, в комплект поставки не входит.

И будет всем счастье и здоровье

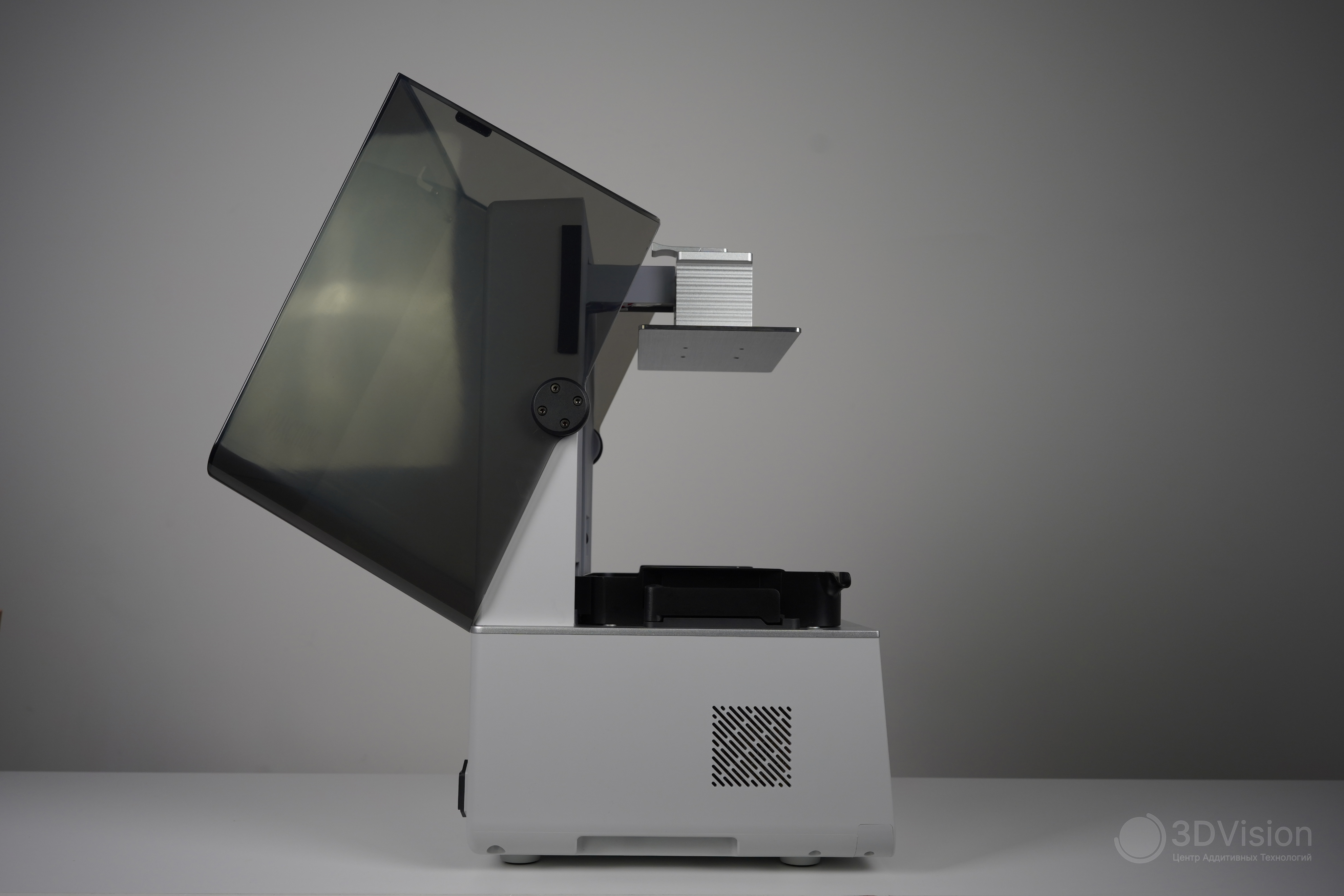

Страшное закончилось, продолжаем рассматривать P1. Крышка открывается почти на 180°, что будет удобно при обслуживании принтера.

О как могу

Справа, как видите, особенностей у P1 нет, поэтому рассмотрим зад.

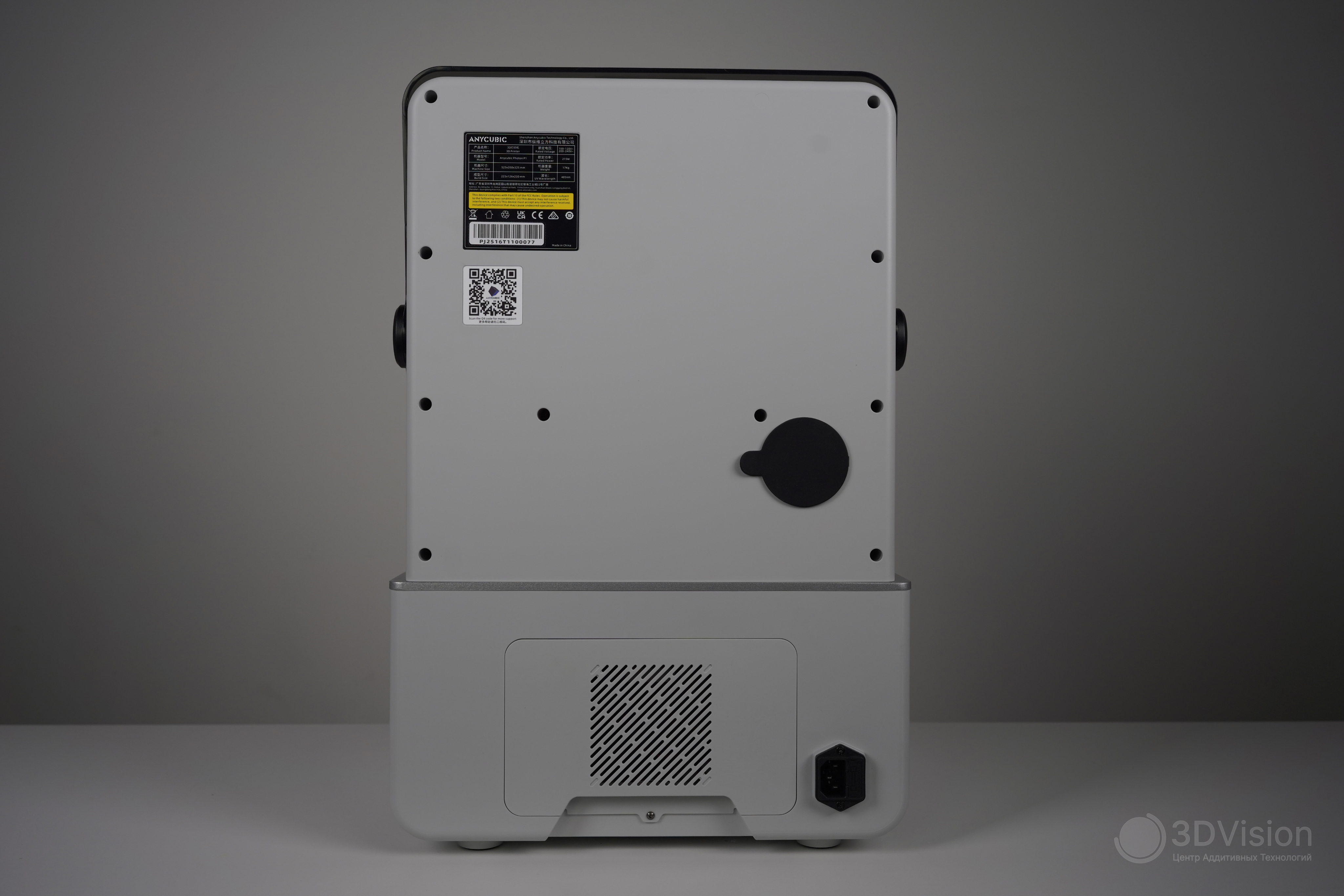

Точнее, вид сзади

Здесь расположено большое отверстие для подключения AirPure 2.0 или другой вентиляции. Ниже находится отверстие поменьше, для кабеля питания. Максимальная потребляемая мощность — 215 Вт.

Слева от входа питания размещены много маленьких отверстий, для вентиляции внутреннего пространства. Вентиляционные отверстия располагаются на крышке, закрывающей блок электроники. Под ней наблюдаем такую картину:

Всё находится в доступе, что снова положительно сказывается на ремонтопригодности.

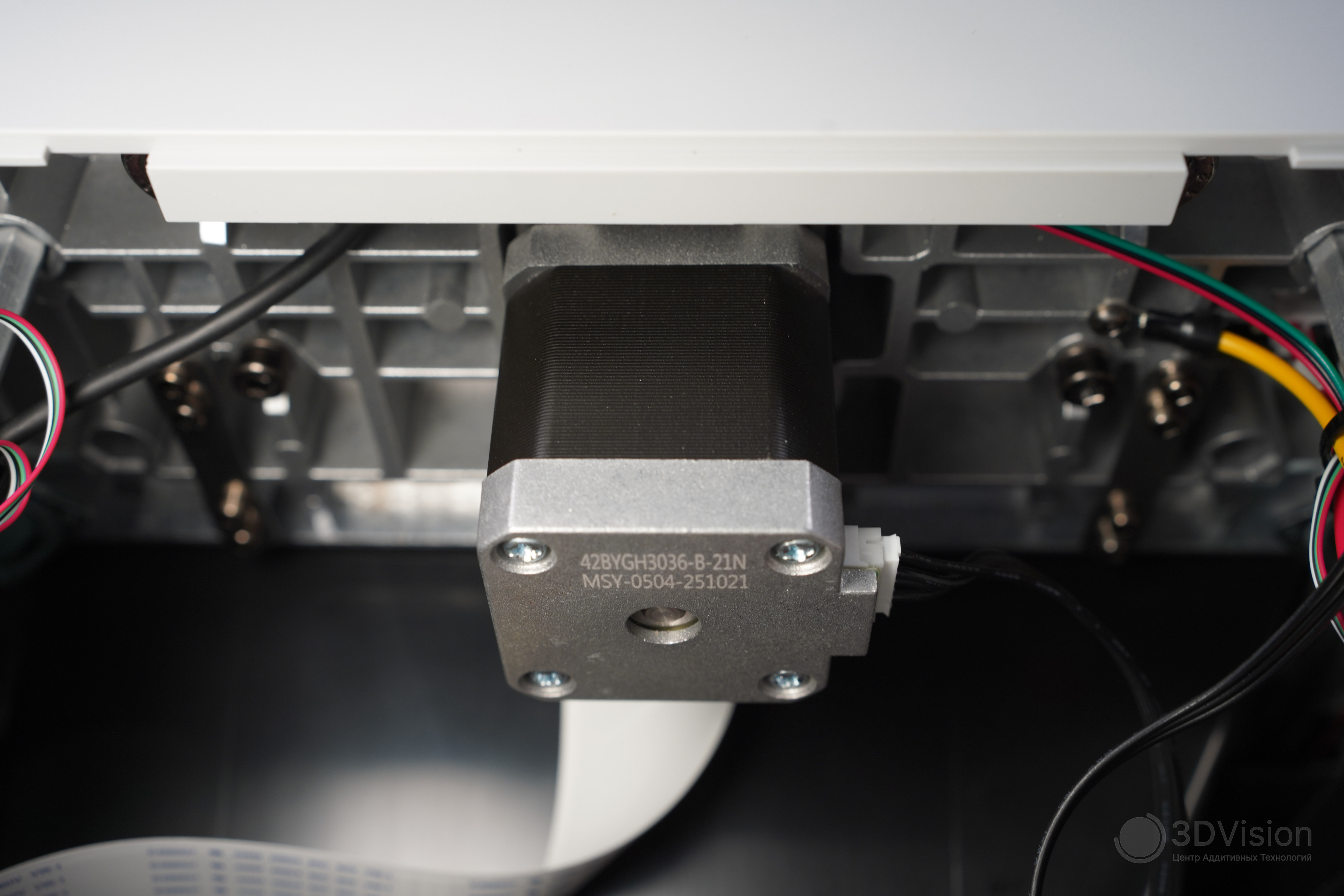

Стол приводится в движение таким шаговиком:

А над двигателем видно литую алюминиевую раму

Приступим к рассмотрению внутреннего мира P1.

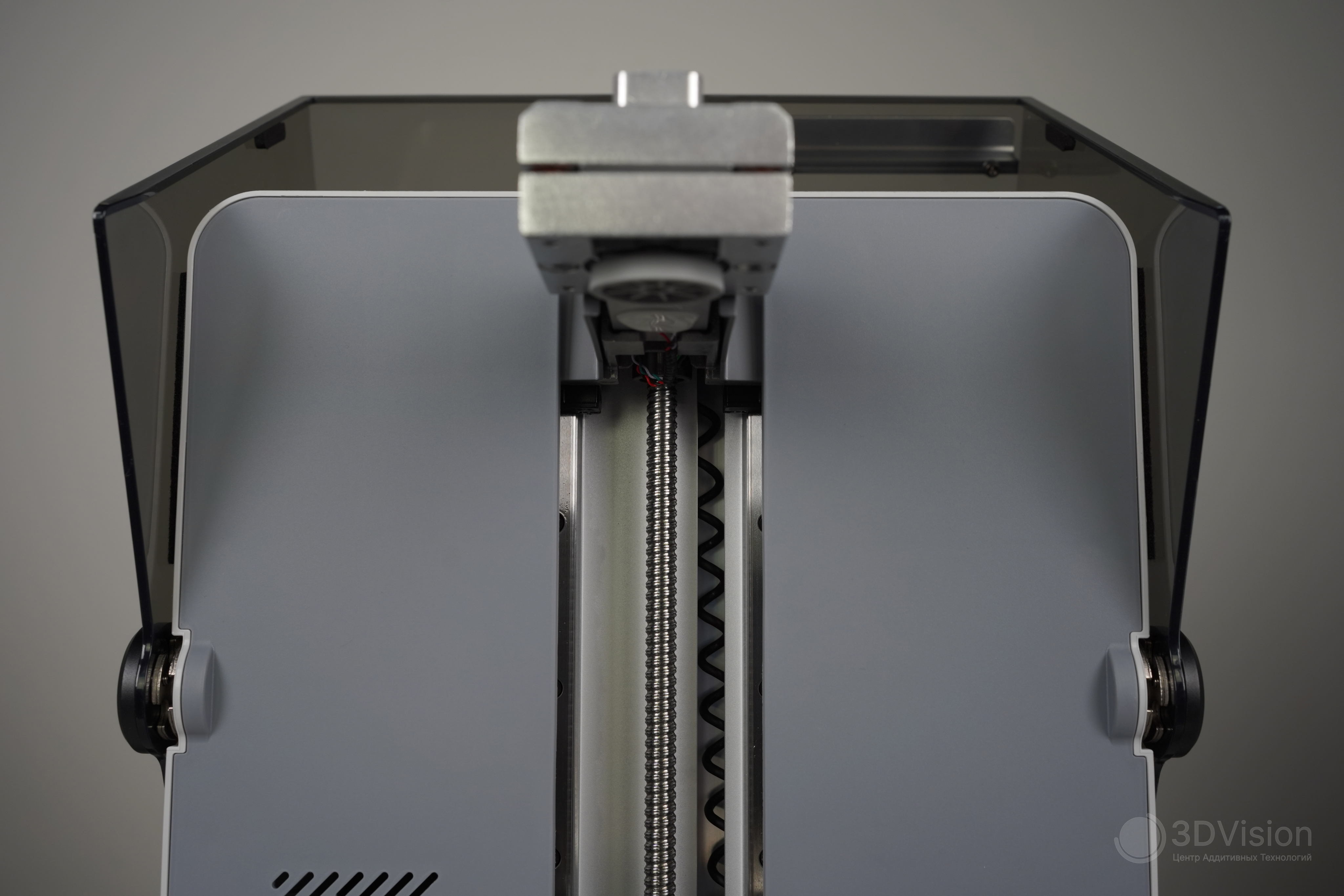

Механика представлена классической комбинацией из ШВП с нетрапецеидальной резьбой и двух линейных направляющих.

Направляющие спрятаны, и для доступа к ним нужно снять серую крышку, крепится она на 10 винтов. Но, если постараться, опорные блоки можно смазать и без этого. Чтобы провернуть такую операцию, нужно набрать смазку в шприц диаметром до 15мм.

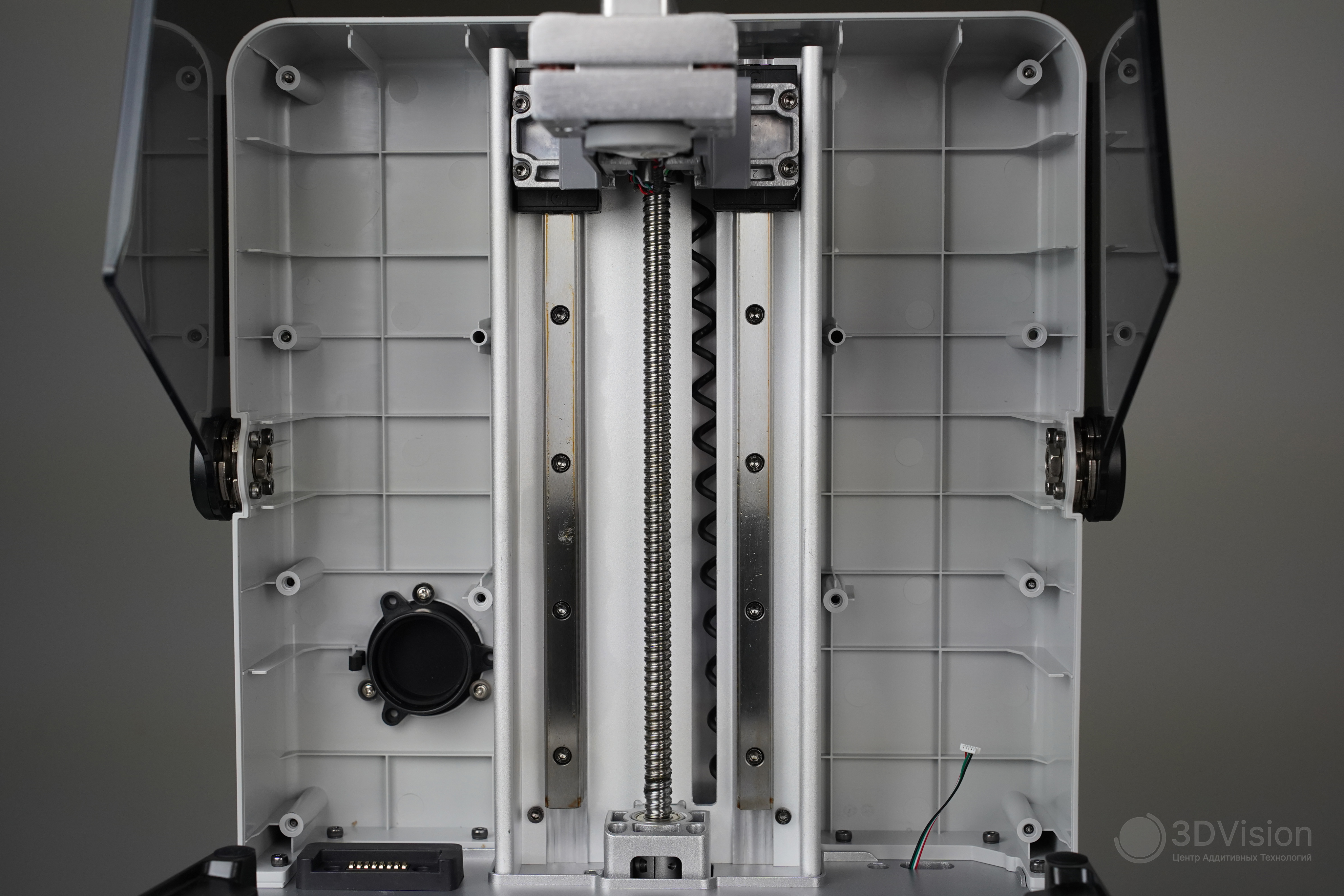

Фото без крышки

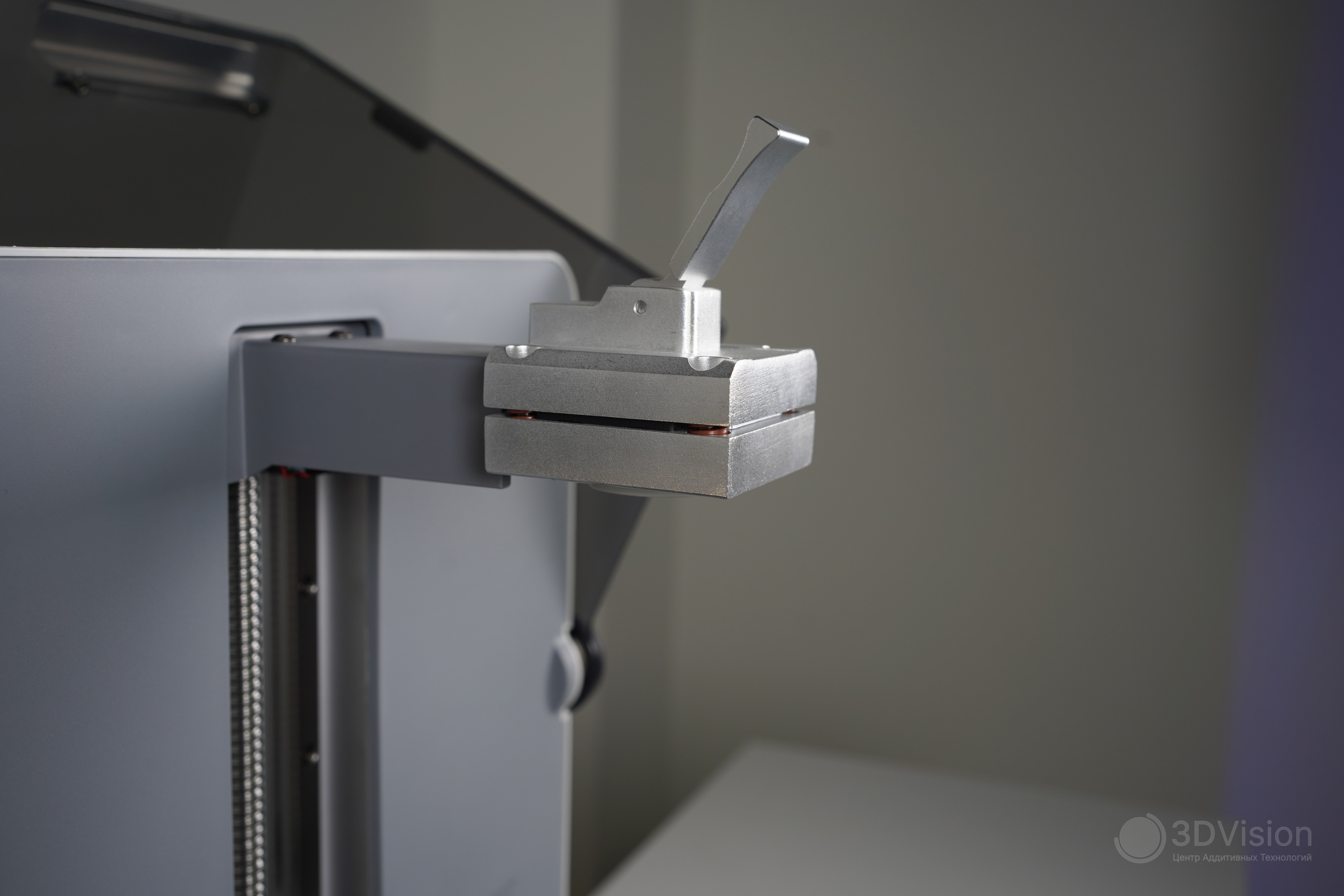

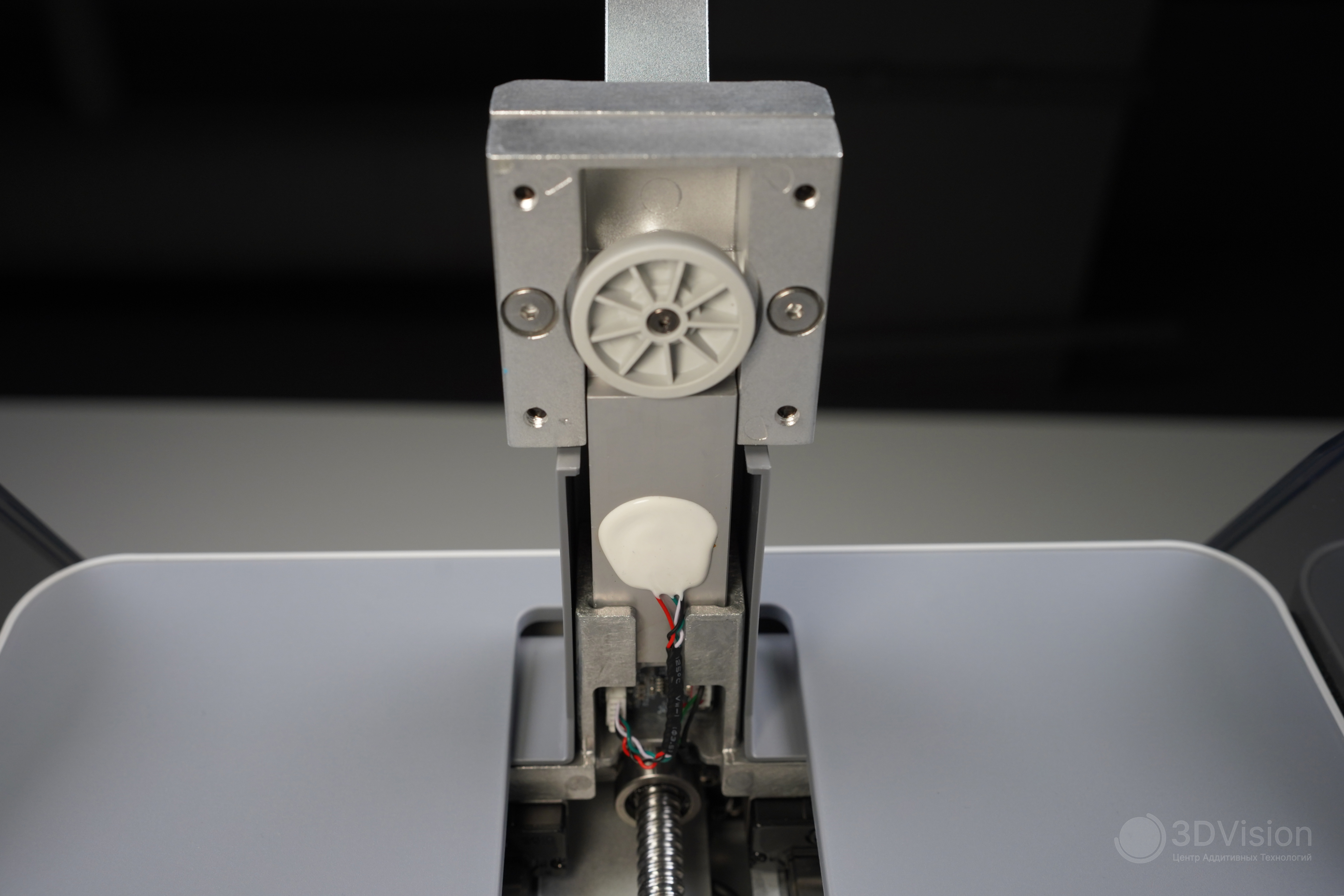

Провод, который прячется за механикой, тянется к тензодатчику в кронштейне стола.

Благодаря ему принтер понимает усилие прижима и отрыва, помогает с калибровкой платформы и подключает умные алгоритмы для помощи печатникам. О них речь пойдёт ниже, возвращаемся к кронштейну.

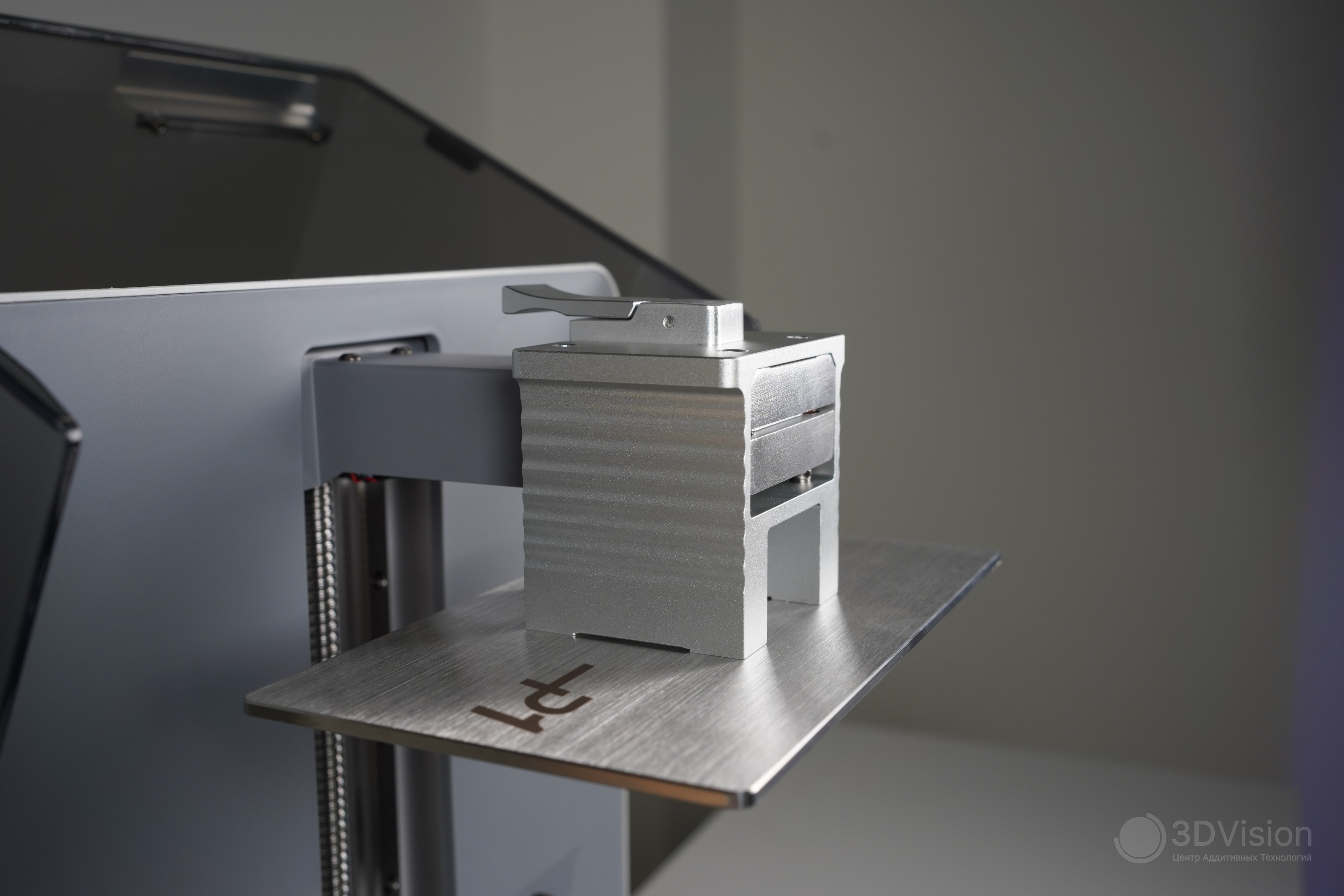

Крепление стола осуществляется зажимом.

Открыто

Закрыто

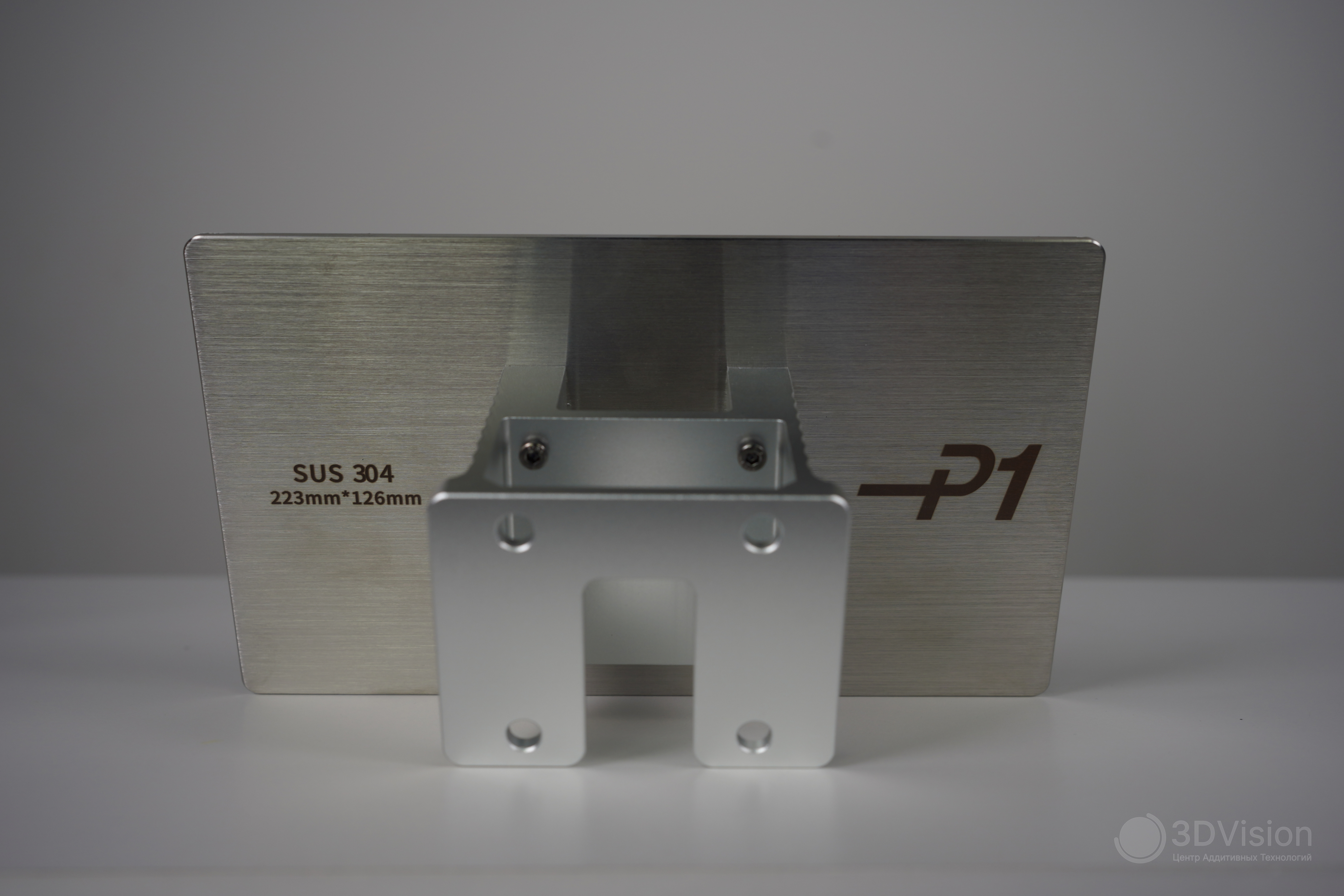

Стол выполнен из стали SUS 304 и не имеет лазерной гравировки на рабочей поверхности. Размер области печати не отличается от предшественников серии M7 и составляет 223×126×230 мм. Наклонные поверхности отсутствуют, из-за чего после печати на платформе остаются излишки смолы.

«В России согласно ГОСТ аналогом SUS 304 является сталь марки 08Х18Н10. Сталь устойчива к кислотам и выдерживает краткосрочное поднятие температуры до 900°C.»

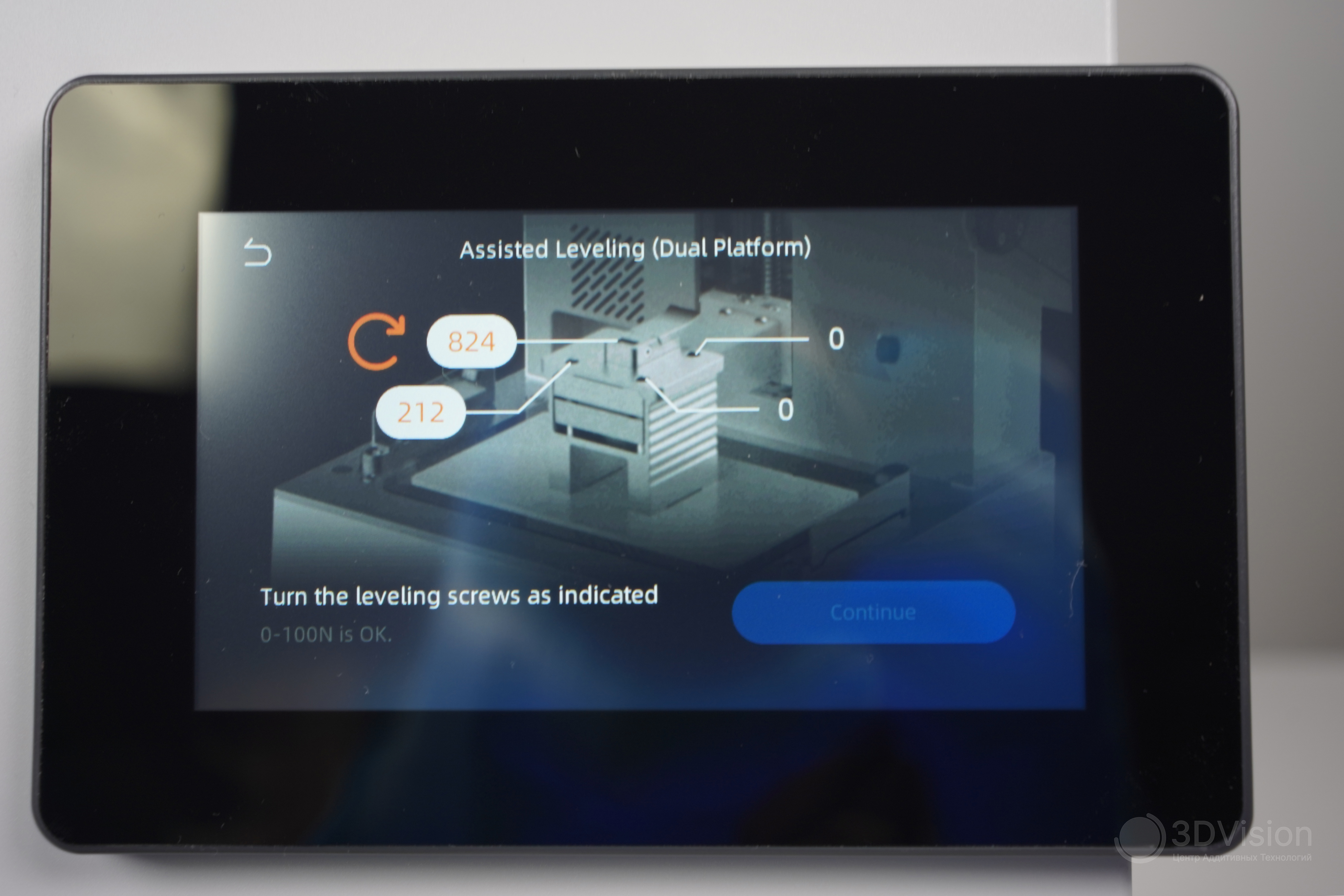

Калибровка стола при первом запуске не требуется, так как Anycubic обещают калибровку с завода. В том случае, если стол всё-таки кривой, калибровка полуавтоматическая. Как это? Взаимодействие осуществляется через пользовательский интерфейс и шестигранник. Для выравнивания стола нужно крутить винты в кронштейне. Насколько крутить, и в какую сторону — отображается на дисплее, и это очень удобно.

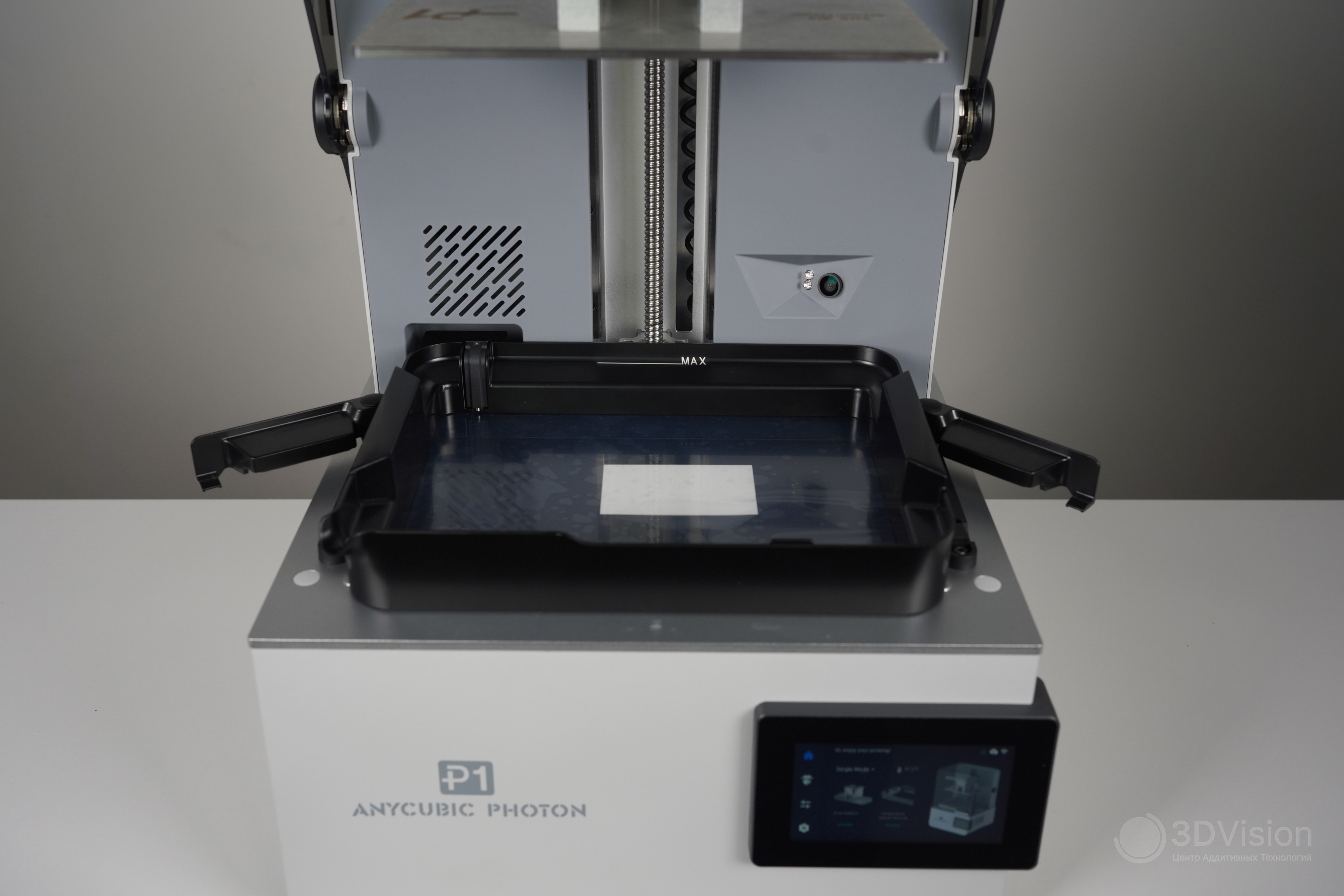

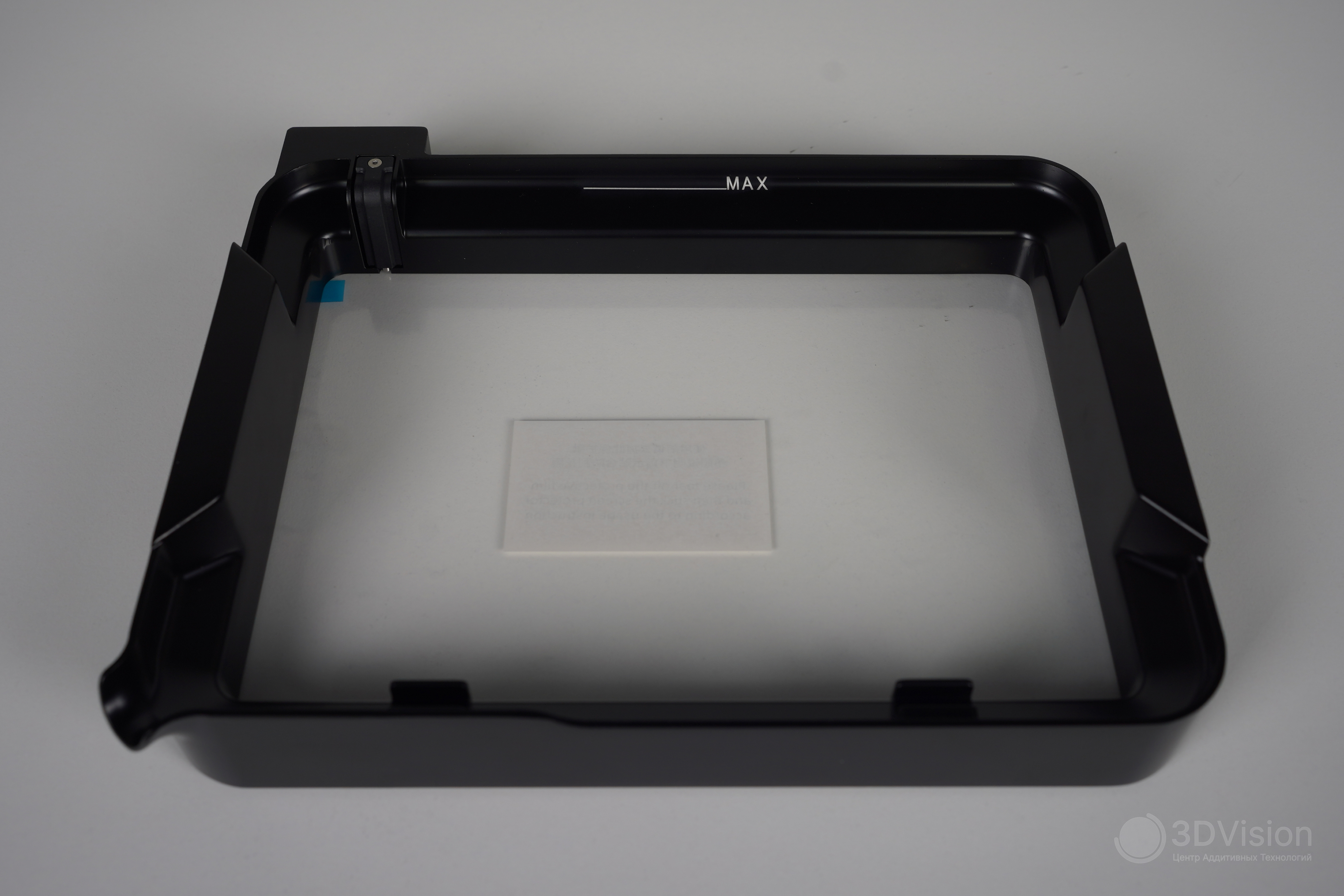

Рассмотрим ванну. Изготовлена она из алюминия, плёнка установлена PFA (перфторалкоксиалкан), а сливной носик работает как надо, из него не подтекает и не капает. Объём — 1000 мл.

Крепится она тоже без винтов, а зажимается с двух сторон.

Вот этими зажимами

Ванна подогреваемая до 40 °С, и это помогает P1 справляться с печатью вязкими материалами. Производитель заявляет, что принтер способен работать со смолами вязкостью до 8000 сП. Подогрев осуществляется контуром, проходящим внутри боковых стенок. Электричество ванна получает через разъём в задней части.

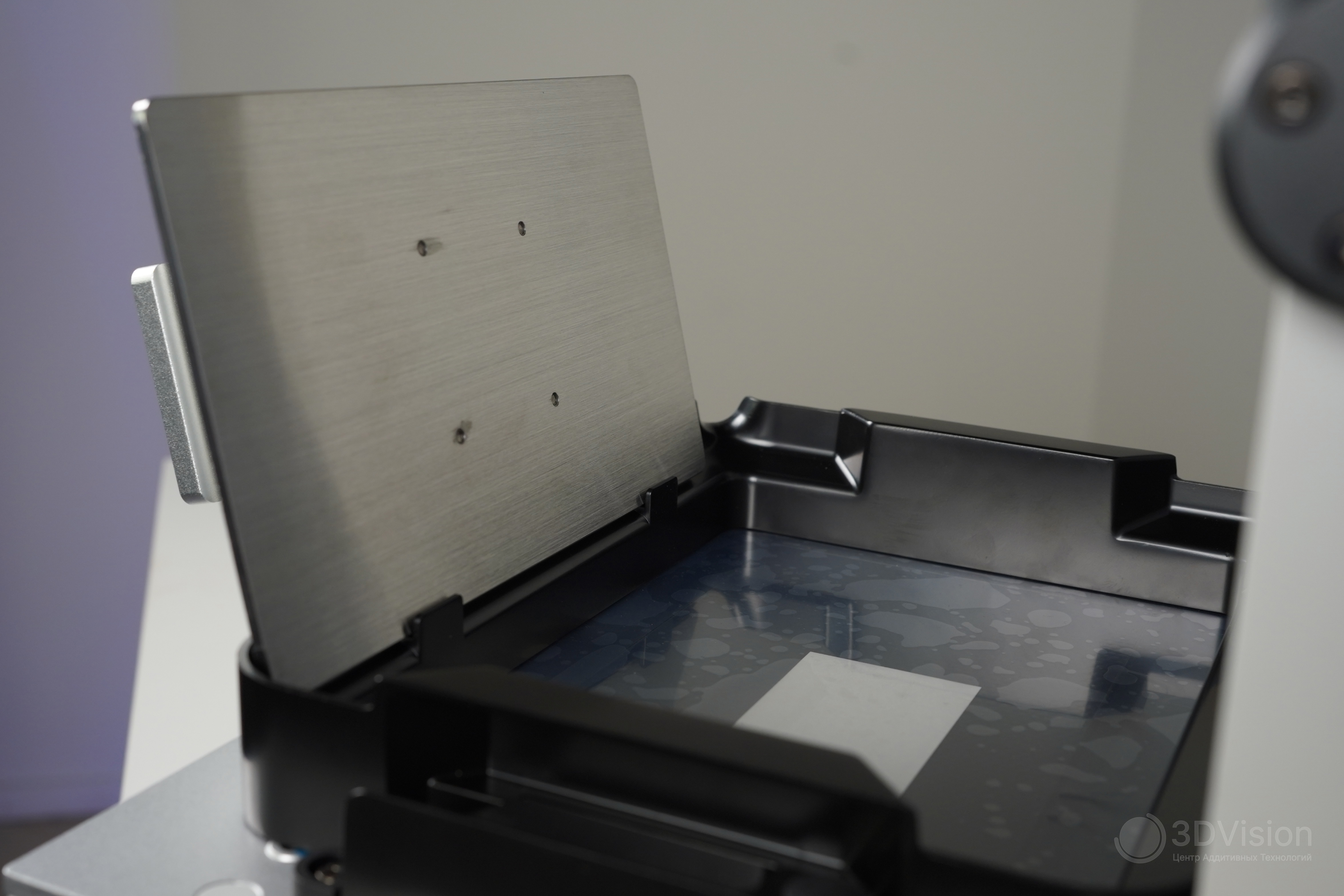

Это ещё не всё. На одной стенке с внутренней стороны находятся кронштейны для установки стола, чтобы после печати остатки фотополимера возвращались в резервуар.

Стол можно поставить вертикально и горизонтально

Ванна получилась образцово-показательная, на голову лучше, чем в M7 Pro.

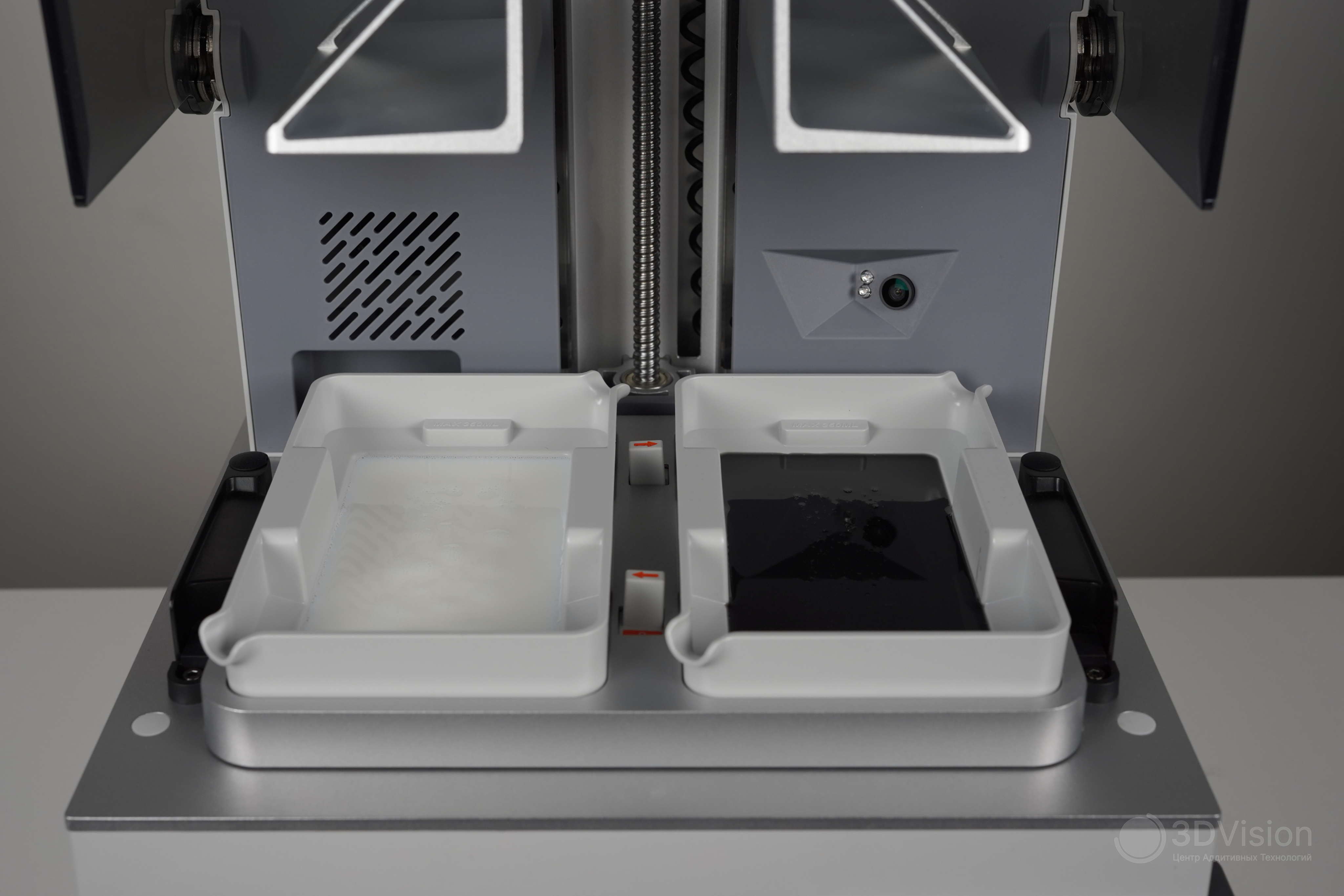

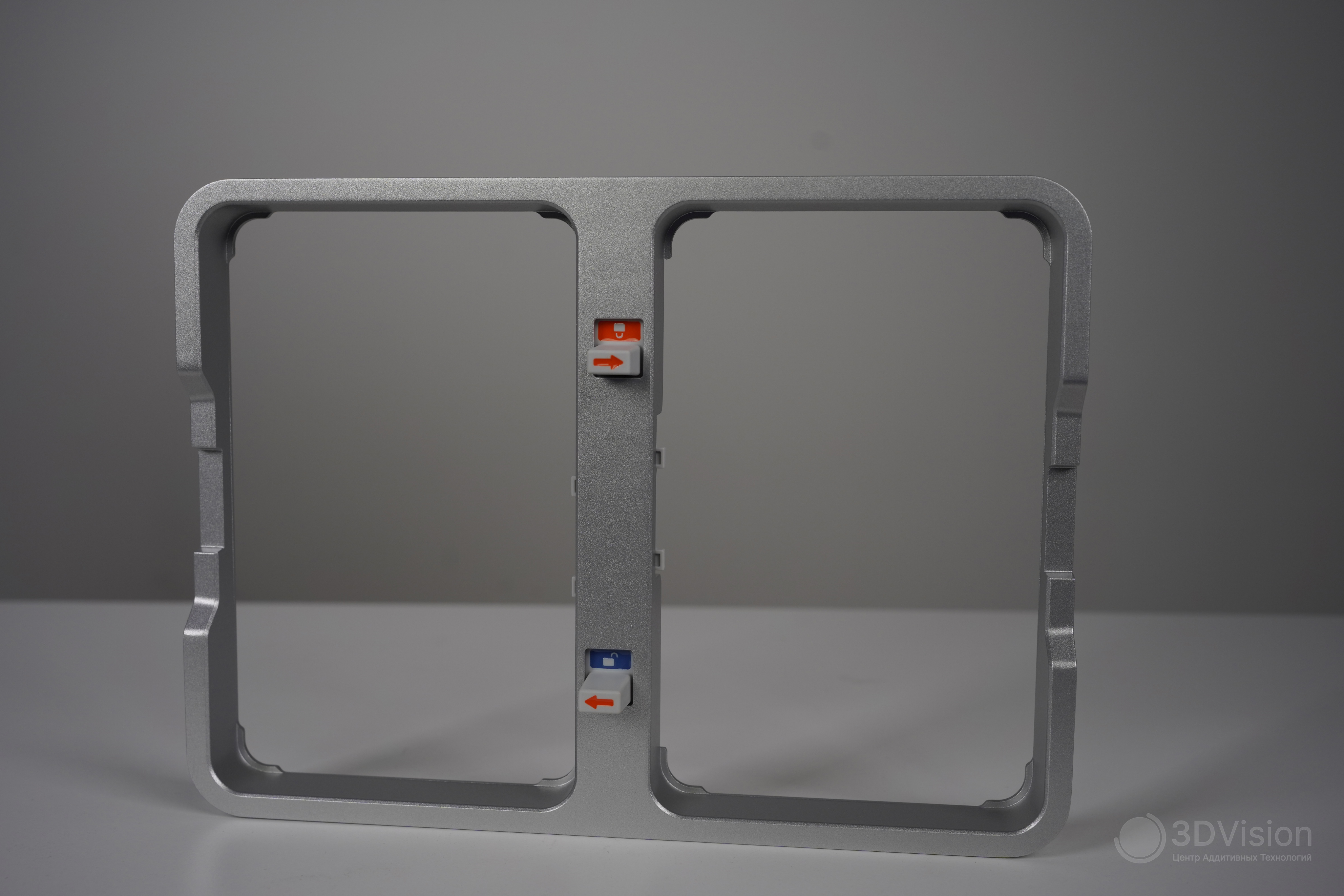

Далее, ванны. Две ванны для одновременной печати разными материалами. Для их правильного позиционирования в комплекте присутствует подставка.

На ней расположены фиксаторы, зажимающие ванну с одной из сторон. Фиксатором второй стороны служит зажим на корпусе принтера. Ванны пластиковые и не имеют подогрева. Максимальный объем для каждой из них равен 350 Мл. На двух углах находятся сливные носики, которые берут пример с большой ванны и не льют смолу во все стороны.

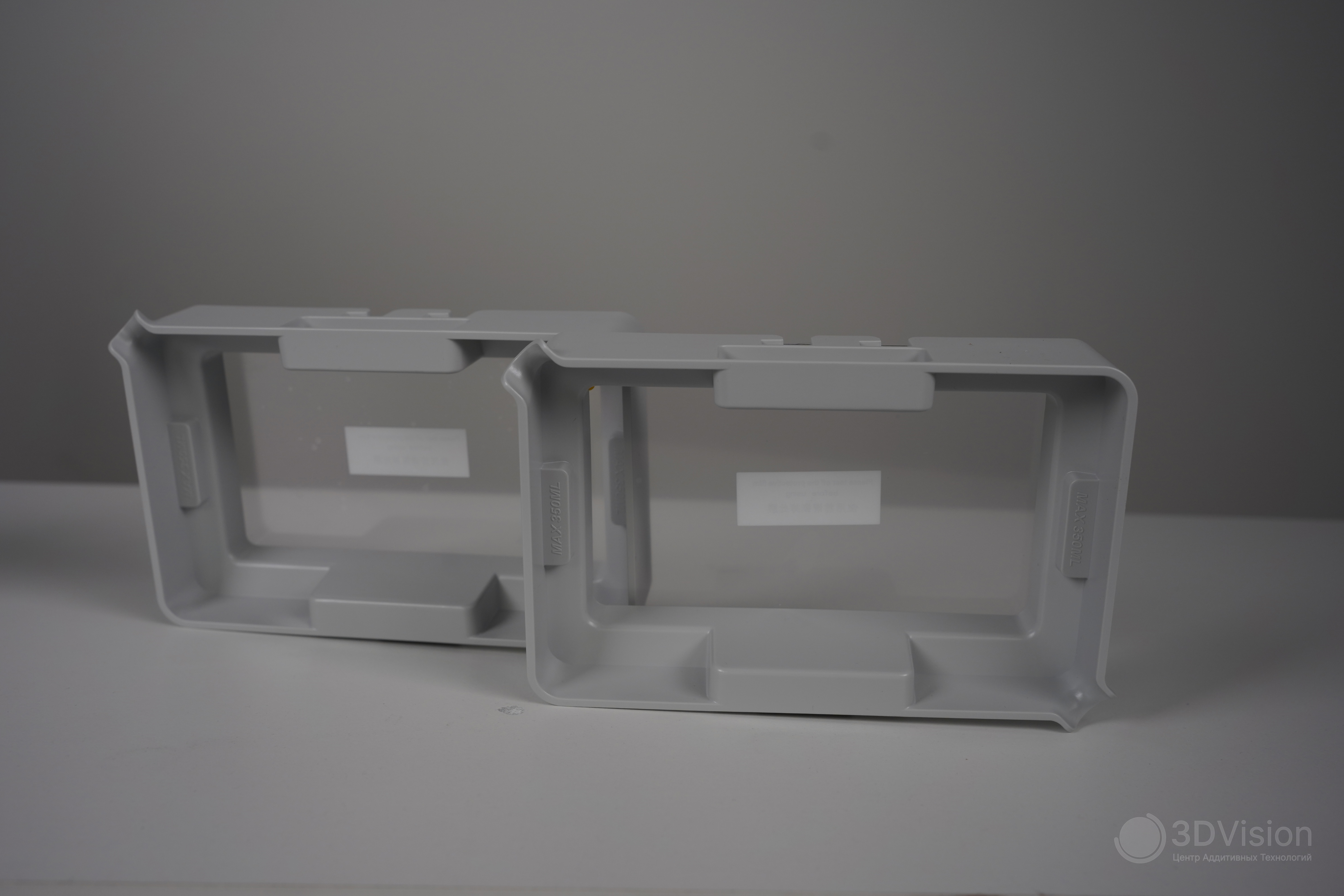

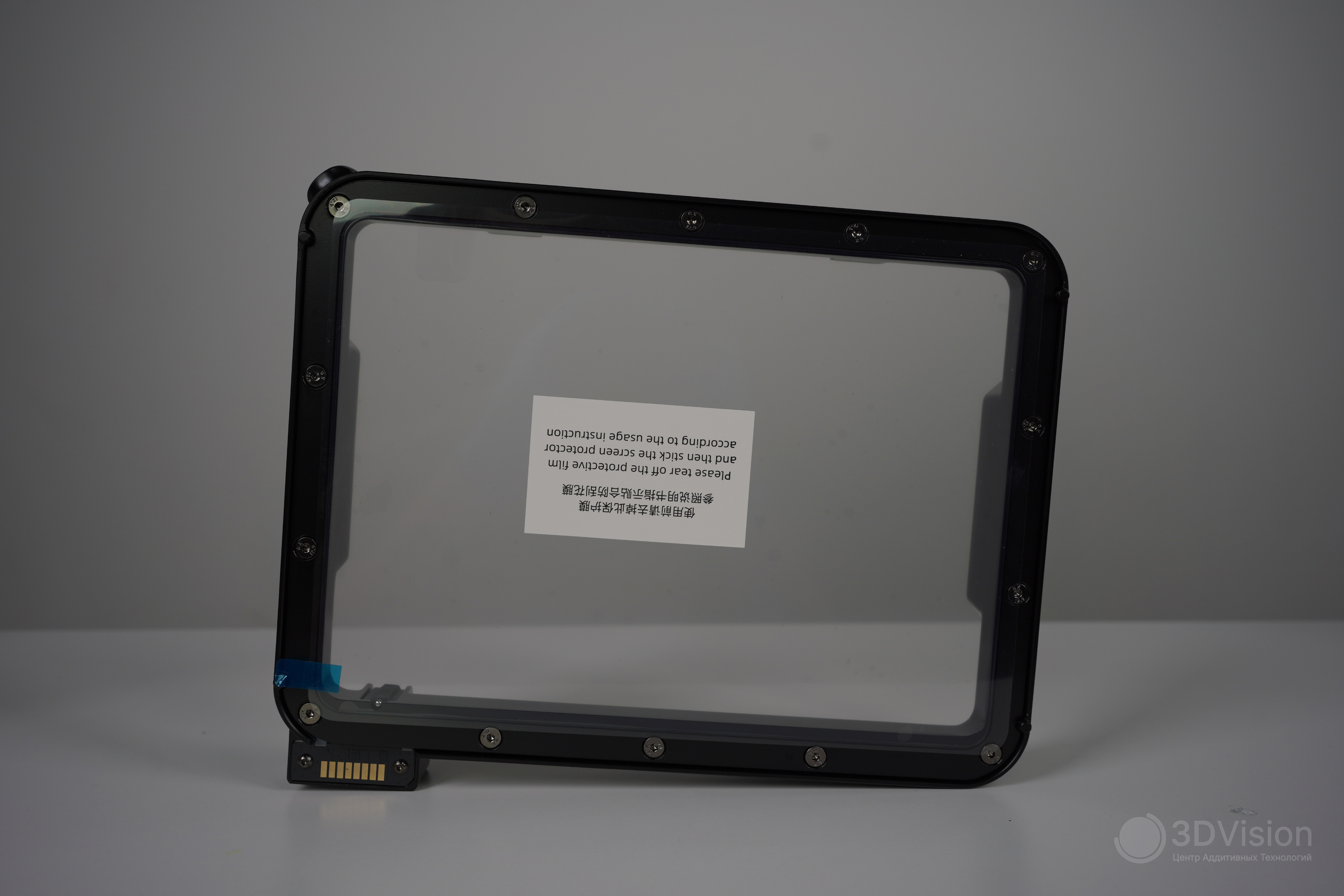

Ванны для печати разными материалами

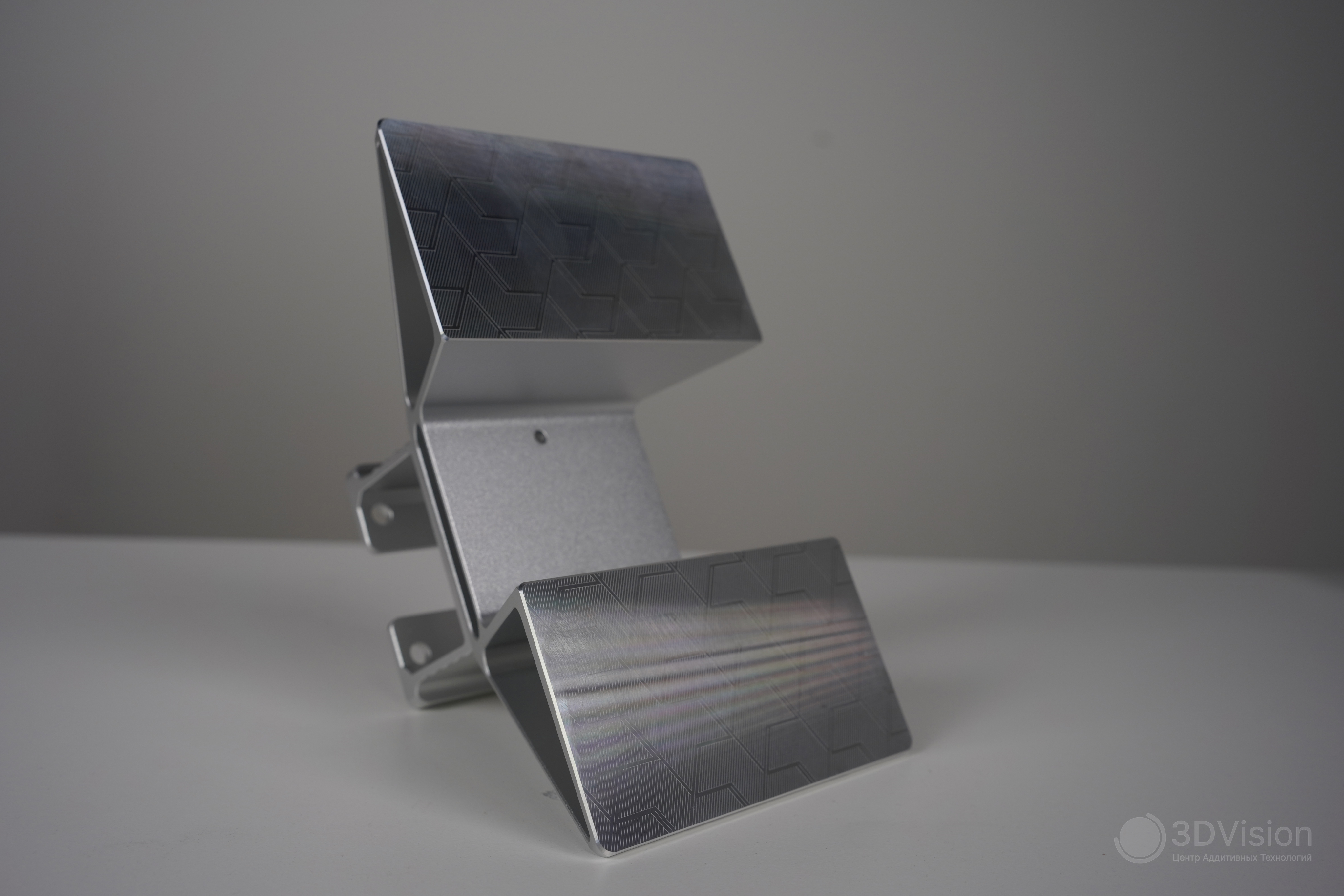

Двойной стол изготовлен из алюминия и имеет лазерную гравировку. Крепится также, как и обычный.

На нём особенно видно, как сильно сокращается область печати. Для каждого резервуара она составляет 65×126×195 мм.

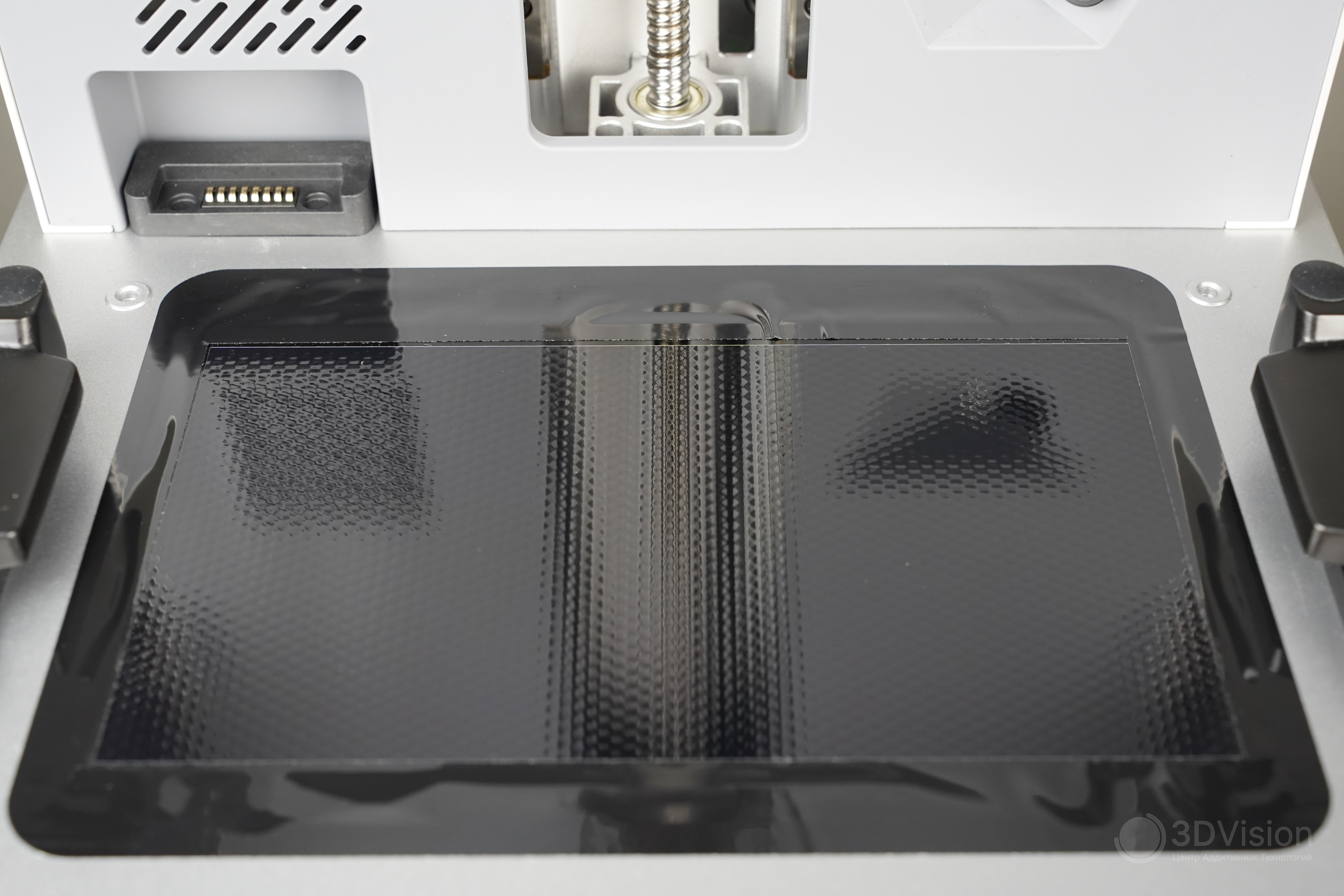

Под ванной или ваннами находится монохромный 10,1” LCD дисплей с разрешением 13312×5120. Размер пикселя при этом составляет 16,8×24,8 мкм, и это отличный результат. На экран нанесено рельефное покрытие, которое по заявлению производителя на 60% уменьшает усилие отрыва деталей от плёнки.

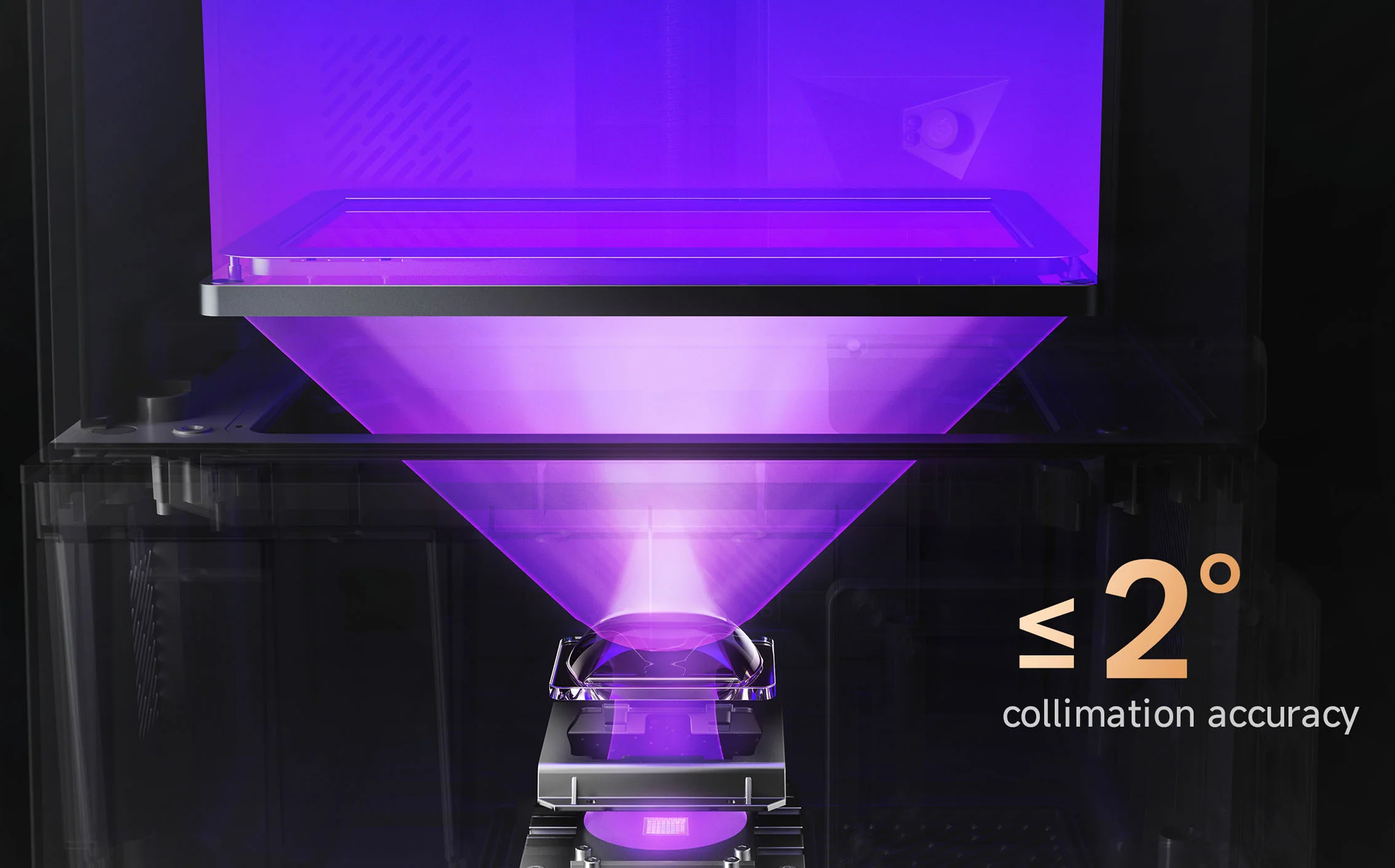

Источник света немного отличается от такового в принтерах серии M7. Отличия заключаются в линзе Френеля новой формы и наличии у этой линзы охлаждения в виде медных трубок. Производитель заявляет максимальное отклонения лучей друг от друга до 2 градусов что на целый  1 градус лучше, чем у M7.

В остальном это тот же COB (Chip-On-Board), то есть массив светодиодов на подложке, свет с которого попадает на линзу для выпрямления, а далее на LCD экран. Длина волны составляет 405 нм, а интенсивность светового потока 5000 мкВт/см².

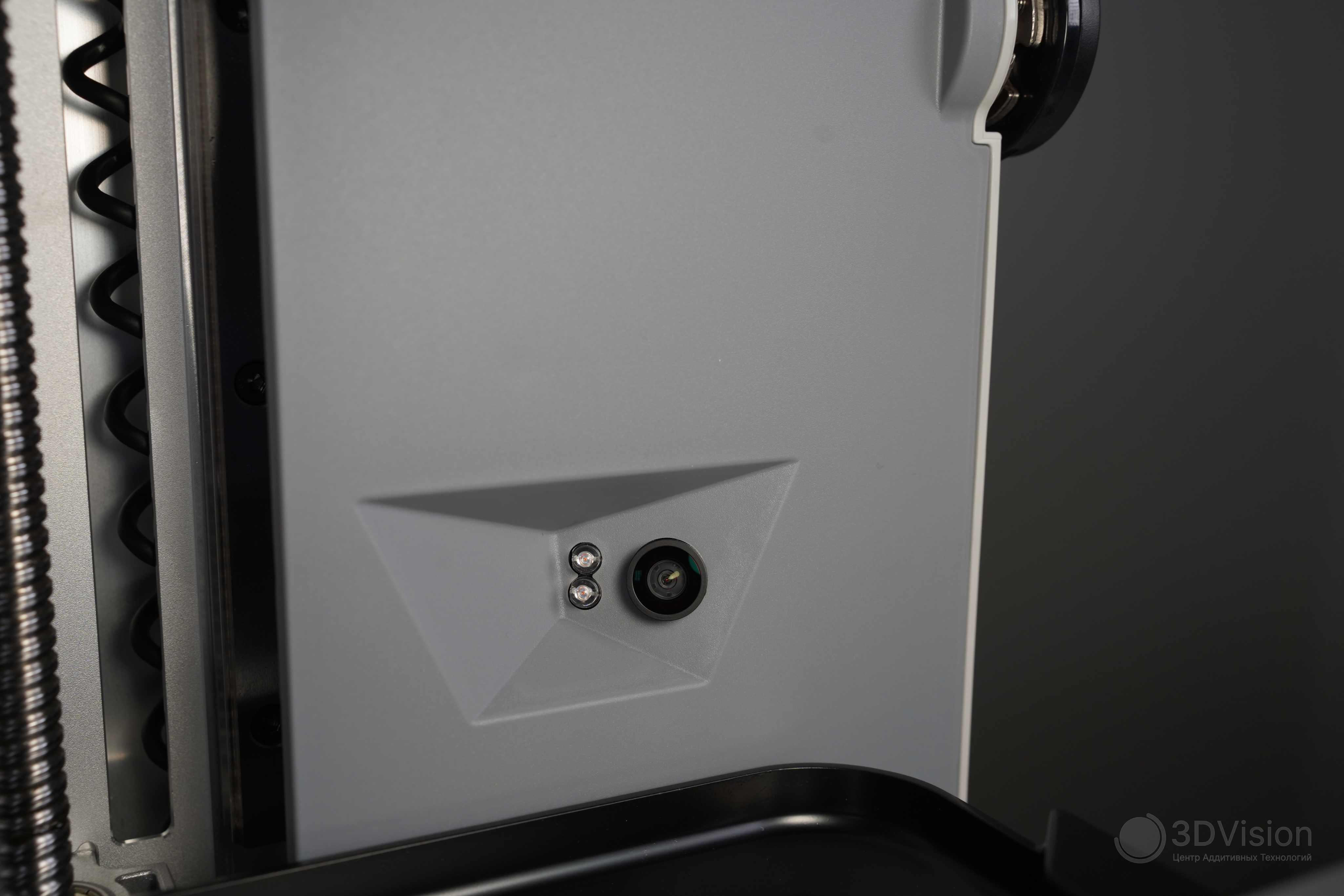

За всем вышеперечисленным наблюдает электронное око, снимающее в разрешении 640×480.

Вас заметили

Мониторинг печати стал удобнее, появилась долгожданная для нас возможность записывать таймлапсы.  Для этого не нужна флешка, запись идёт во внутреннюю память и только при включённой опции «записывать таймлапс». Для подсветки используются два светодиода, которые светят оранжевым. Таймлапсы можно смотреть, только если перекинуть их с принтера на флешку, что неудобно.

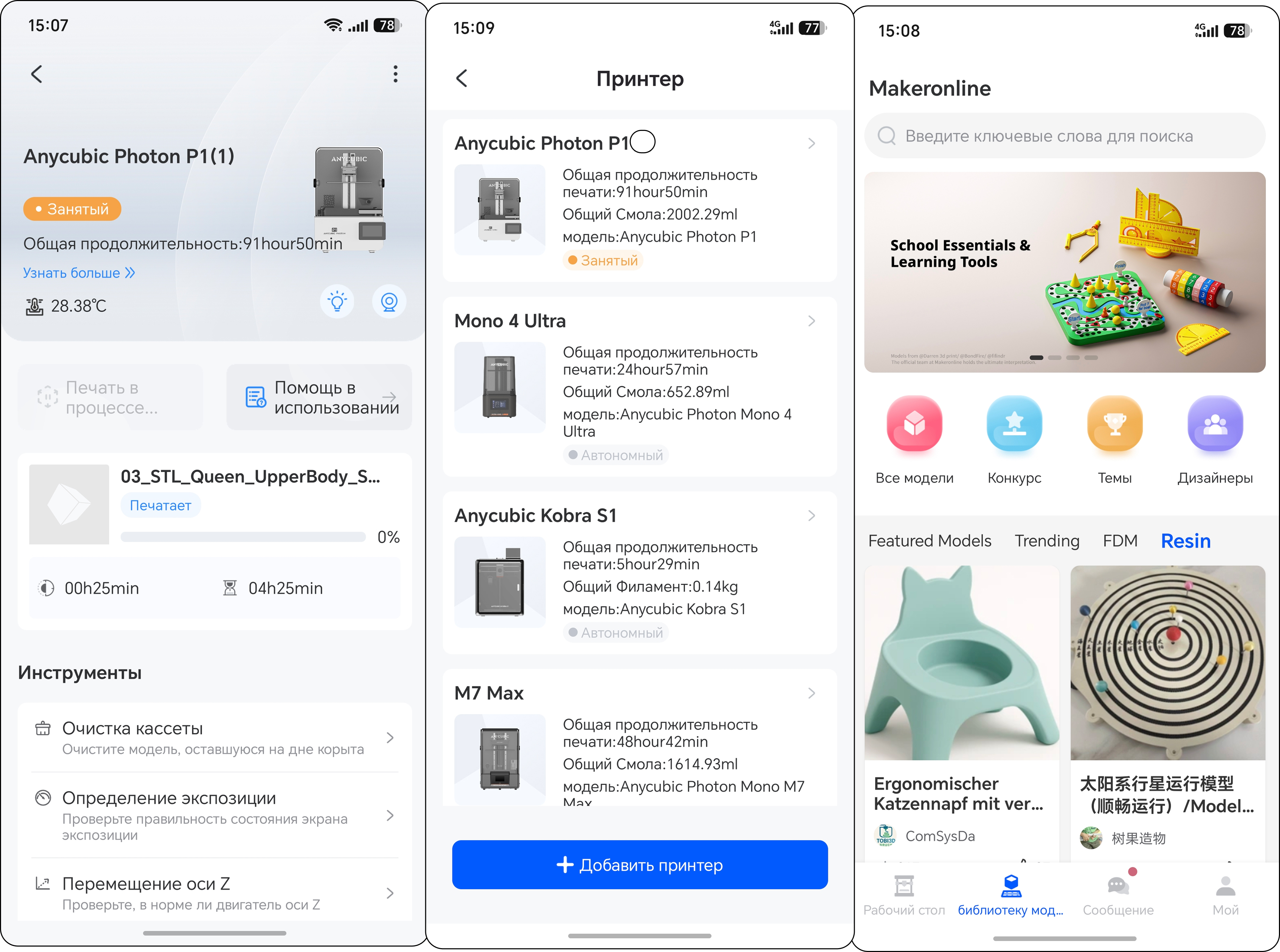

Процесс печати можно отслеживать из слайсера на ПК или в мобильном приложении. Из приложения также можно запускать нарезанные файлы на печать, искать модели и готовить к печати прямо на телефоне, а также отслеживать состояние всех подключённых устройств.

В P1 присутствуют знакомые пользователям Anycubic умные алгоритмы. Их стало больше на один, на ИИ-детекцию дефектов камерой, и вот они слева направо сверху вниз:

1. «Умный подъём» - во время печати регулирует высоту подъема стола, основываясь на усилии отрыва детали от плёнки, что повышает вероятность успешного результата. Если принтер видит, что деталь уже оторвалась от плёнки, то он сразу начинает опускать стол, не дожидаясь подъёма до указанного в слайсере значения. Если наоборот - при подъёме на значение из слайсера деталь ещё не оторвалась от плёнки, то принтер будет поднимать её до тех пор, пока она не оторвётся.

2. Второй алгоритм тоже основан на усилии отрыва детали от плёнки. Если принтер видит, что усилие отрыва для определённой площади засветки необычно маленькое по сравнению с этим же усилием на других слоях, или если усилие отрыва нулевое, то он останавливает печать, потому что скорее всего деталь оторвалась от стола или поддержек.

3. «Динамическая компенсация времени паузы» - отслеживает, как быстро смола заполняет полости после цикла подъёма и опускания. На основе этого принтер регулирует время паузы перед засветкой. Это может повысить скорость и качество печати, если в слайсере было выставлено неправильное время паузы.

4. Принтер понимает, сколько в ванночке смолы. Если её недостаточно для печати файла, то печать не начнётся, пока не долить фотополимер.

5. Если забыли установить стол, об этом принтер поймёт и позаботится. Стол сам не поставит, но хотя бы не начнёт печать.

6. Принтер видит твердые частицы в ванночке и тоже предупреждает об этом, чтобы плёнка, а вместе с ней и экран не пострадали. Пока не очистите ванну, печатать - ни ни.

7. Продолжает печать после потери питания.

8. И новинка, которой не было в M7: ИИ детекция дефектов с помощью камеры. Если её включить, то не будет работать второй алгоритм. Так что в данный момент приходится выбирать, и по опыту работы с P1 рекомендуем именно второй. Камера часто не видит дефектов в начале печати, когда стол ещё не поднялся высоко. Плюс чёрные детали на фоне чёрной смолы тоже плохо видны электронным глазом.

Характеристики принтера позволяют ему печатать всеми доступными материалами Anycubic, включая вязкие, а также разными материалами любого другого производителя. Наша задача — убедиться в этом, и рассказать вам, поэтому, погнали печатать.

Обычная печать

Здесь покажем печать в обычном режиме, то есть без двух ванн. Для первой печати использовали модели с предварительно подготовленными поддержками. Это диорама с названием «Dark Ending» (Мрачный финал).

Материал — Anycubic Standard Resin серого цвета. 3Д модели готовили к печати в «родном» слайсере Anycubic Photon Workshop. С некоторых пор там появились готовые профили печати. Таким профилем и воспользовались, настройки оставили все стандартные:

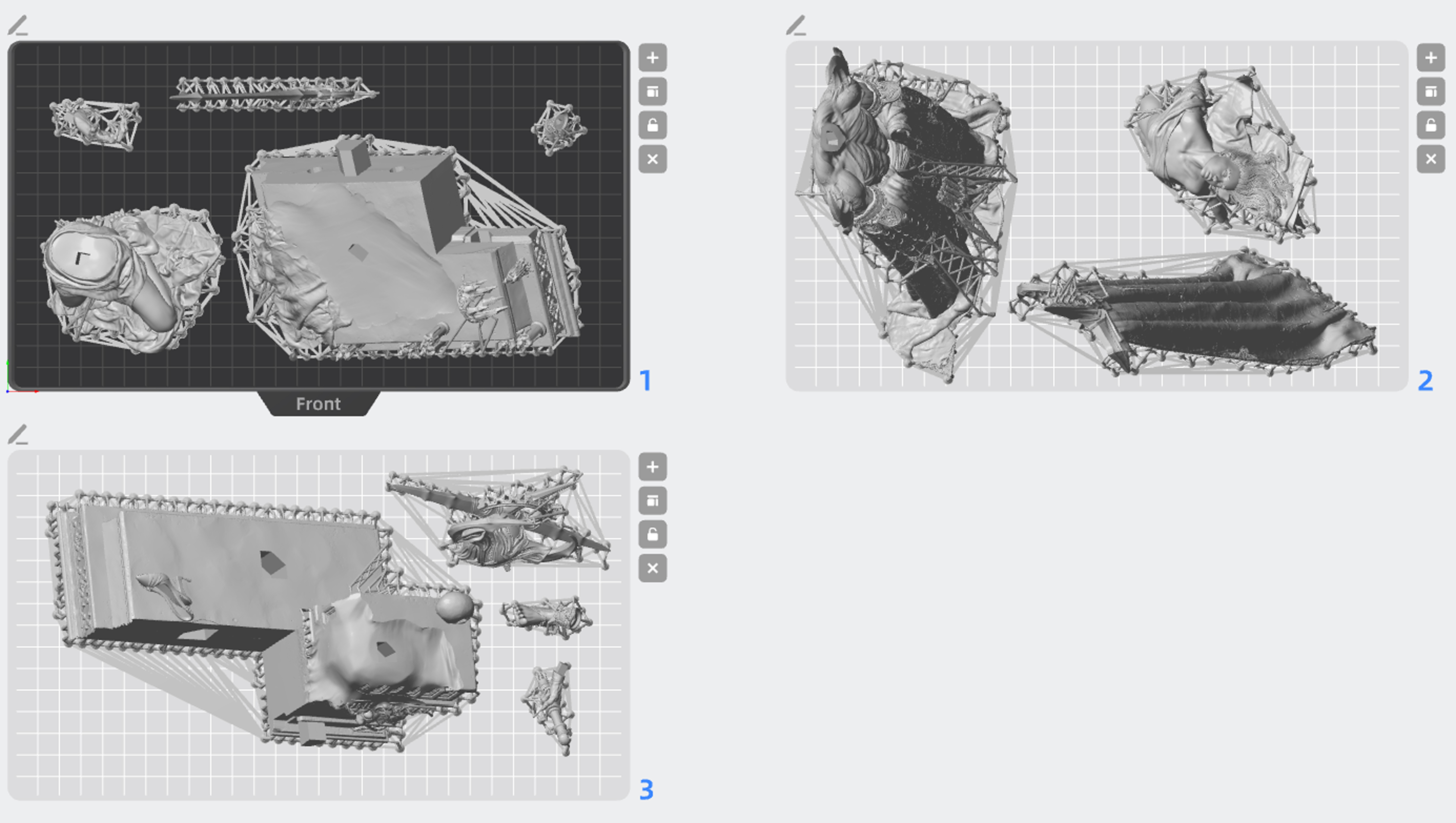

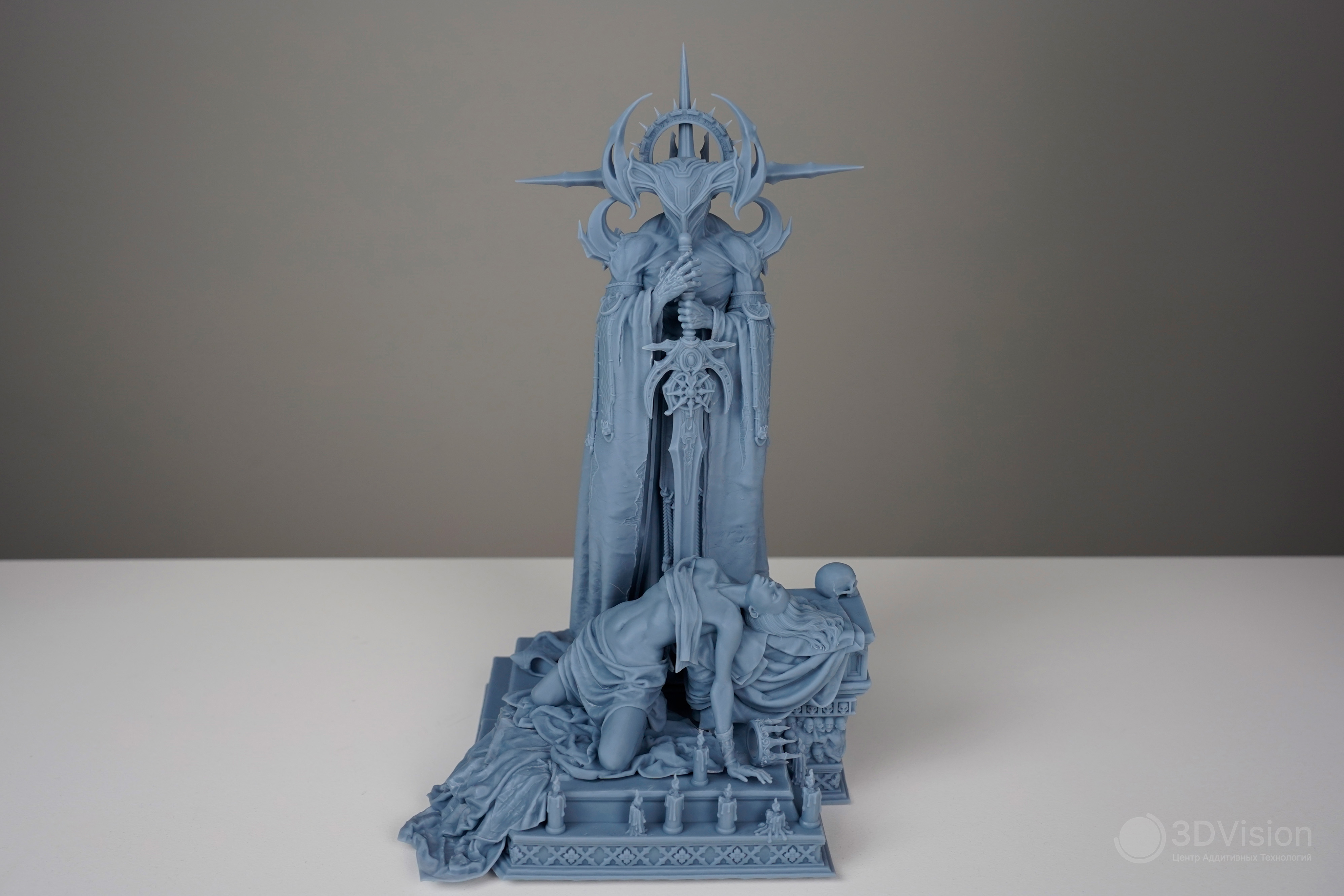

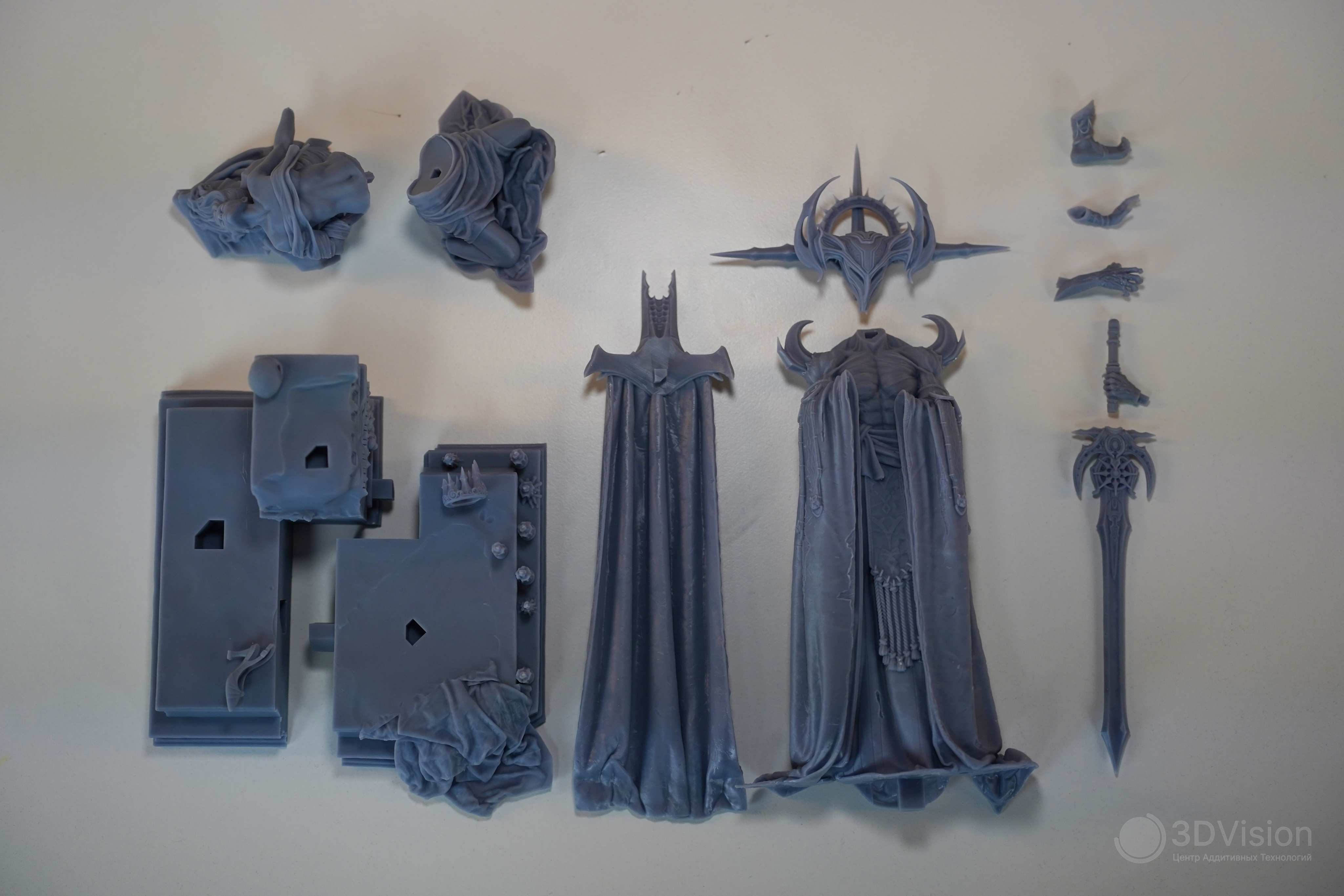

В диораме 12 деталей, которые уместились на 3 стола.

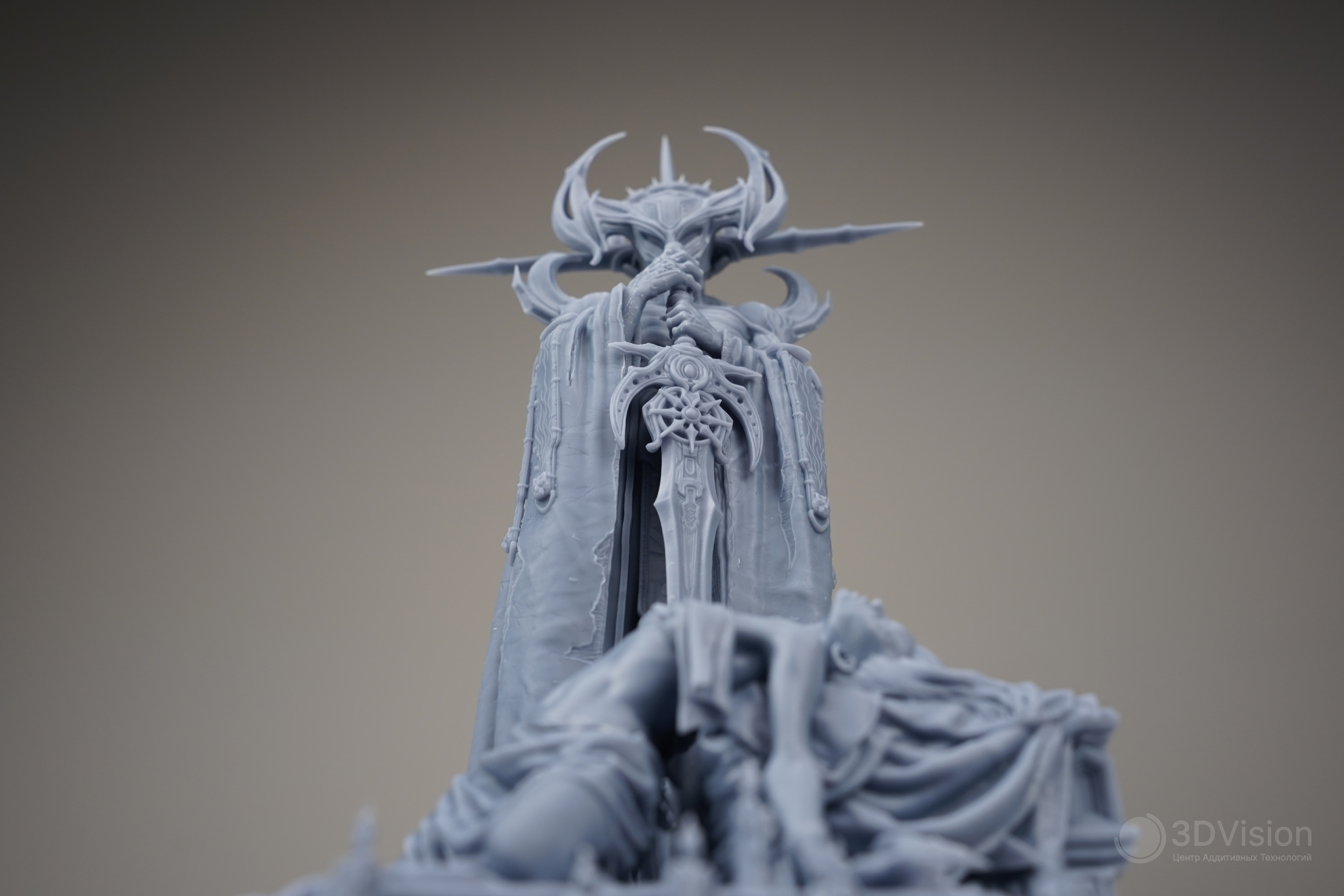

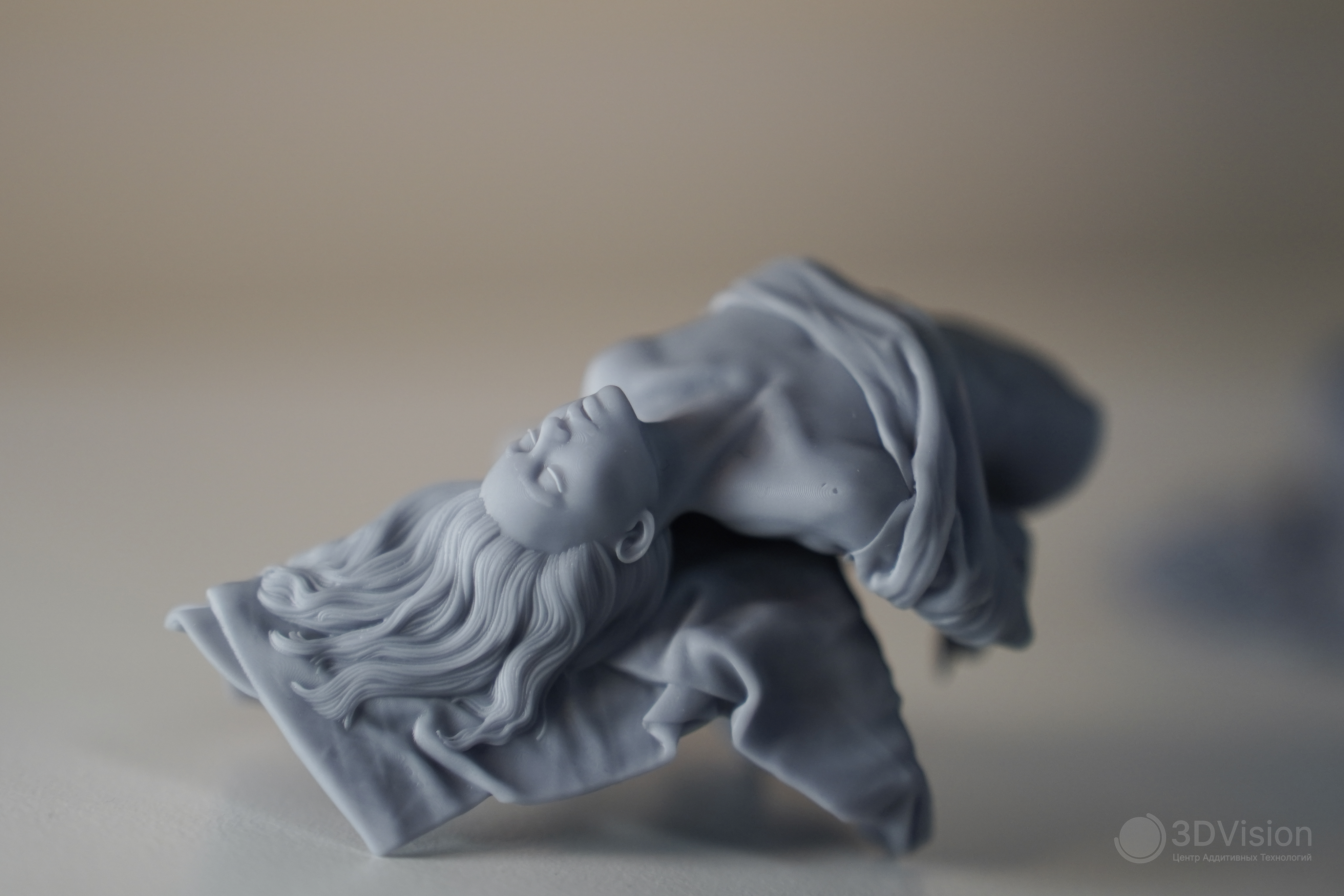

На деталях есть и мельчайшая детализация, и ровные поверхности, и за три первых запуска P1 проявил себя во всём этом прекрасно.

Время печати самой высокой детали составило 9 часов при высоте 196 миллиметров. Скорость печати составила 22мм/ч.

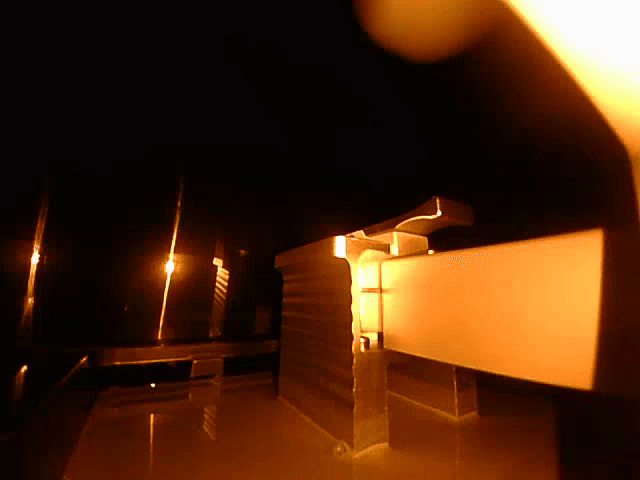

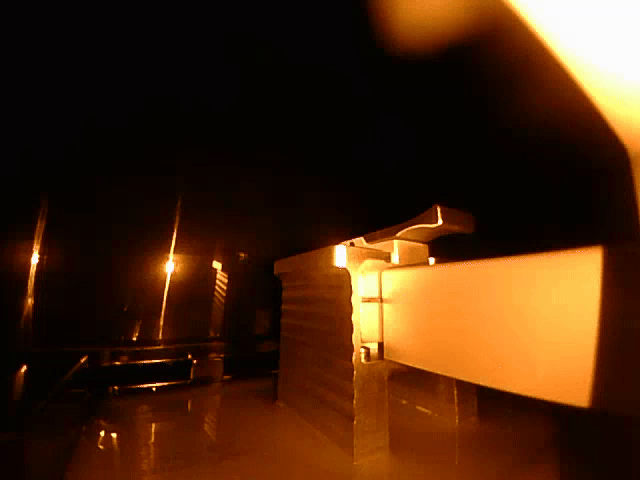

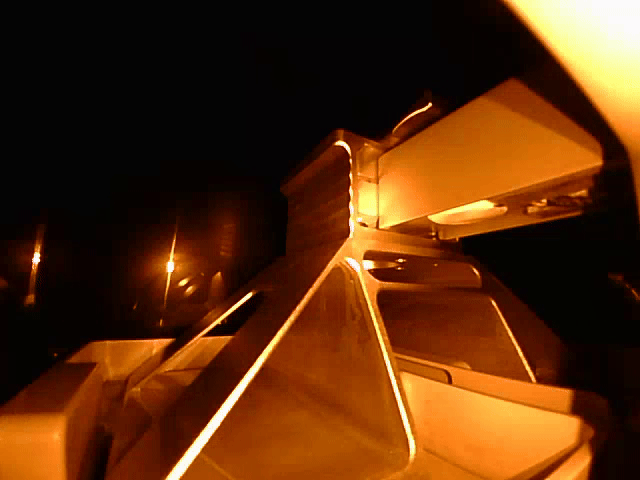

Таймлапс печати самой высокой детали

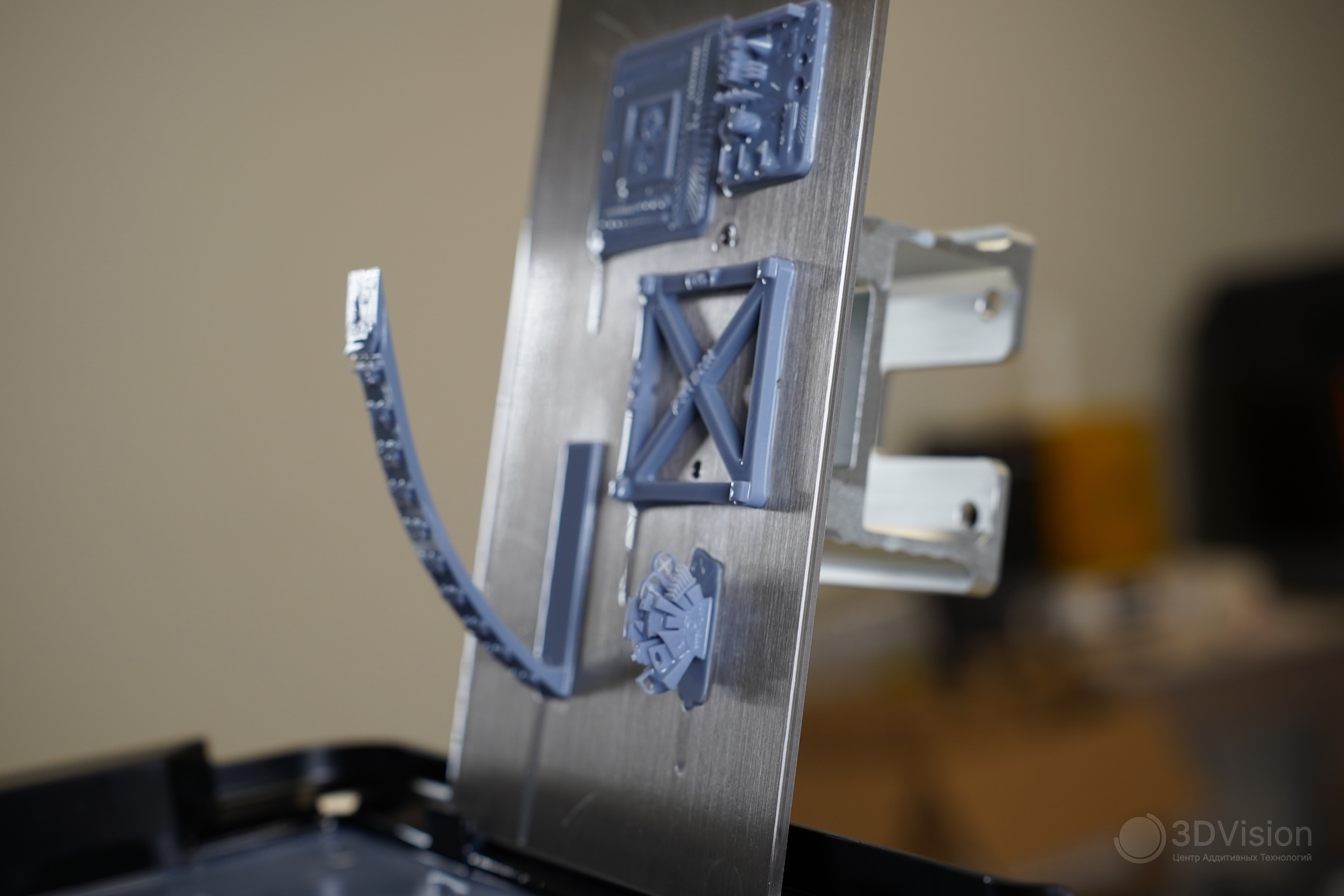

Из этой же стандартной смолы напечатали тесты, показывающие общие способности принтера.

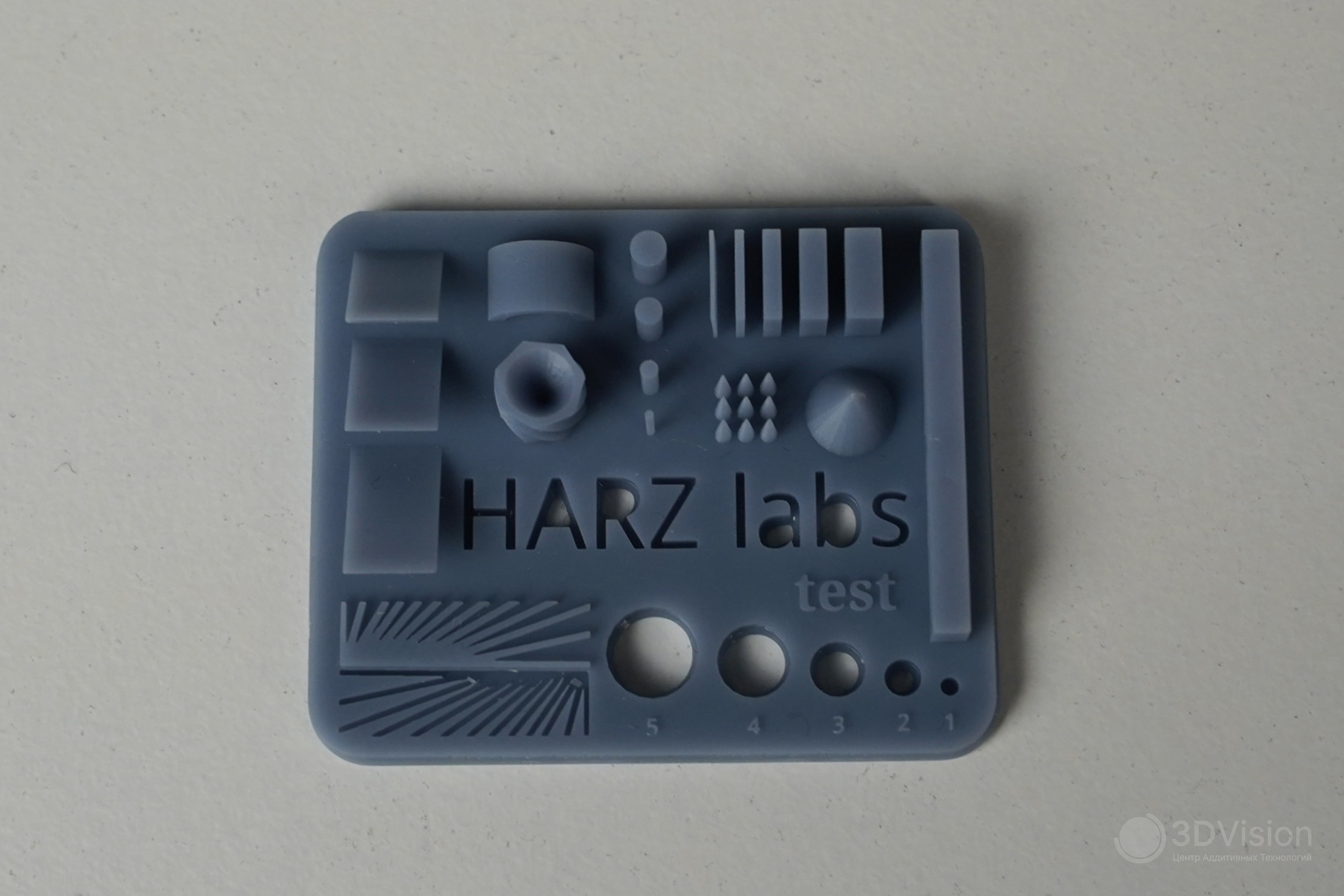

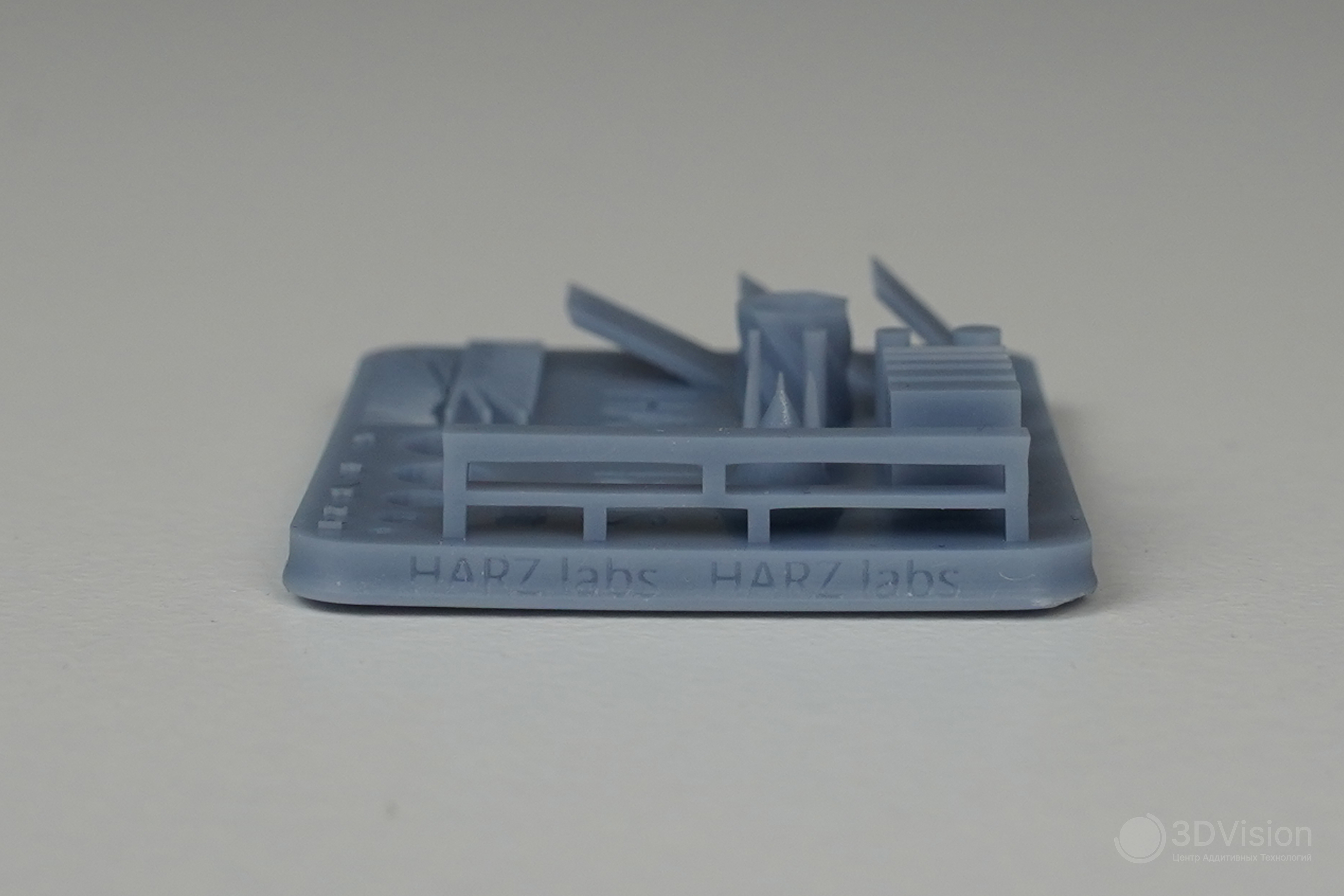

• Тест HarzLabs

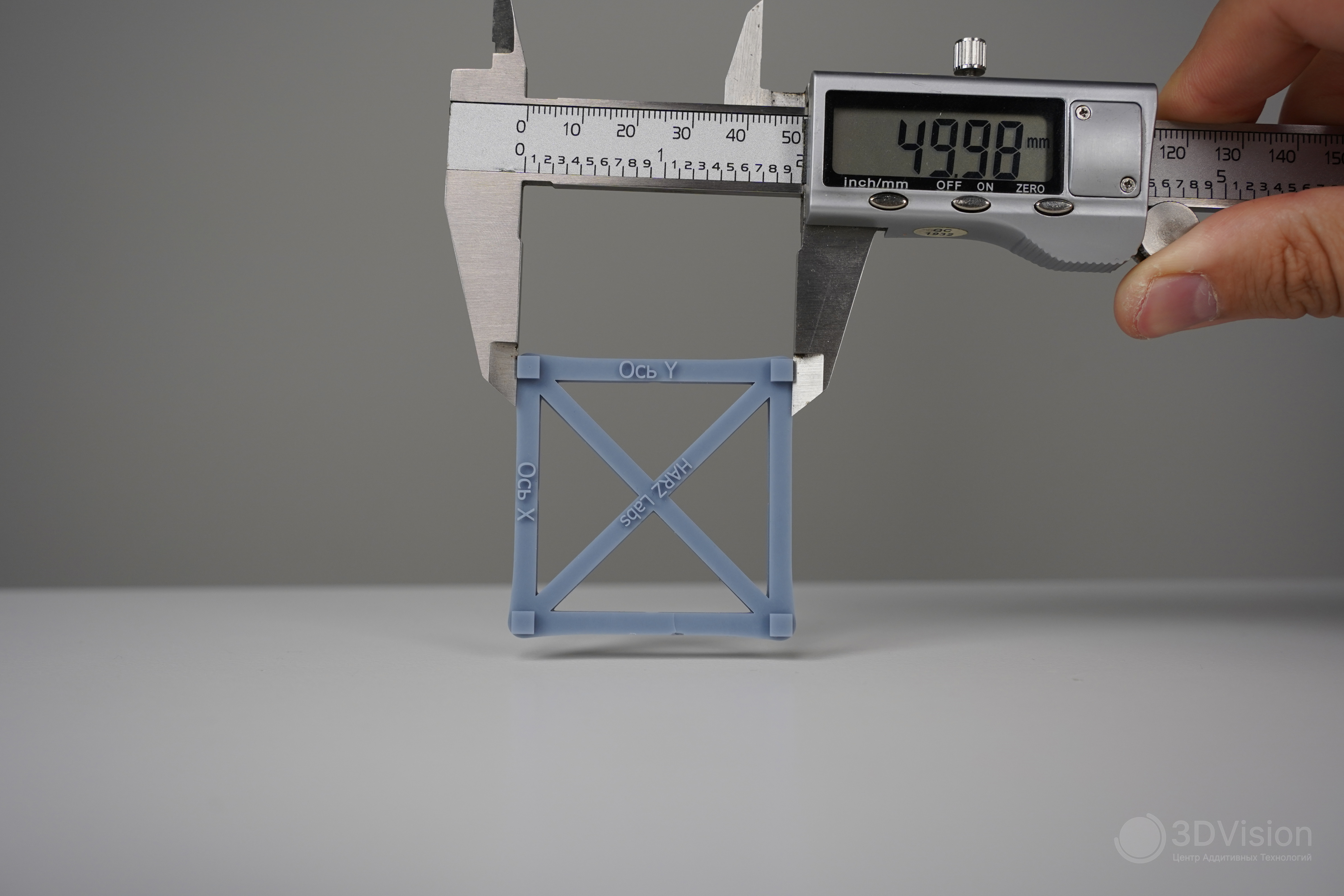

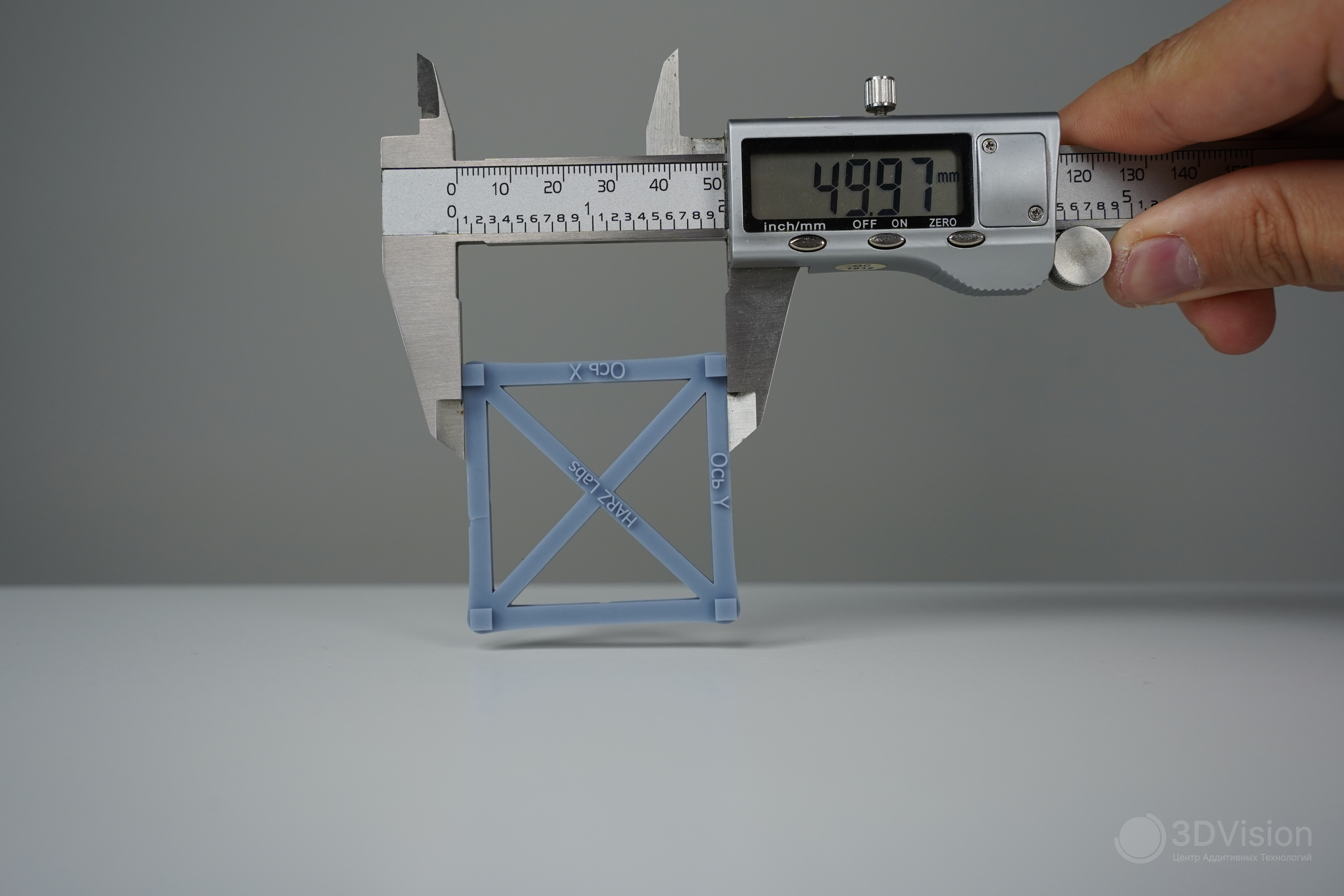

• Тест точности HarzLabs. Размеры 3Д модели по X и Y составляют 50мм

Отклонения точности минимальные

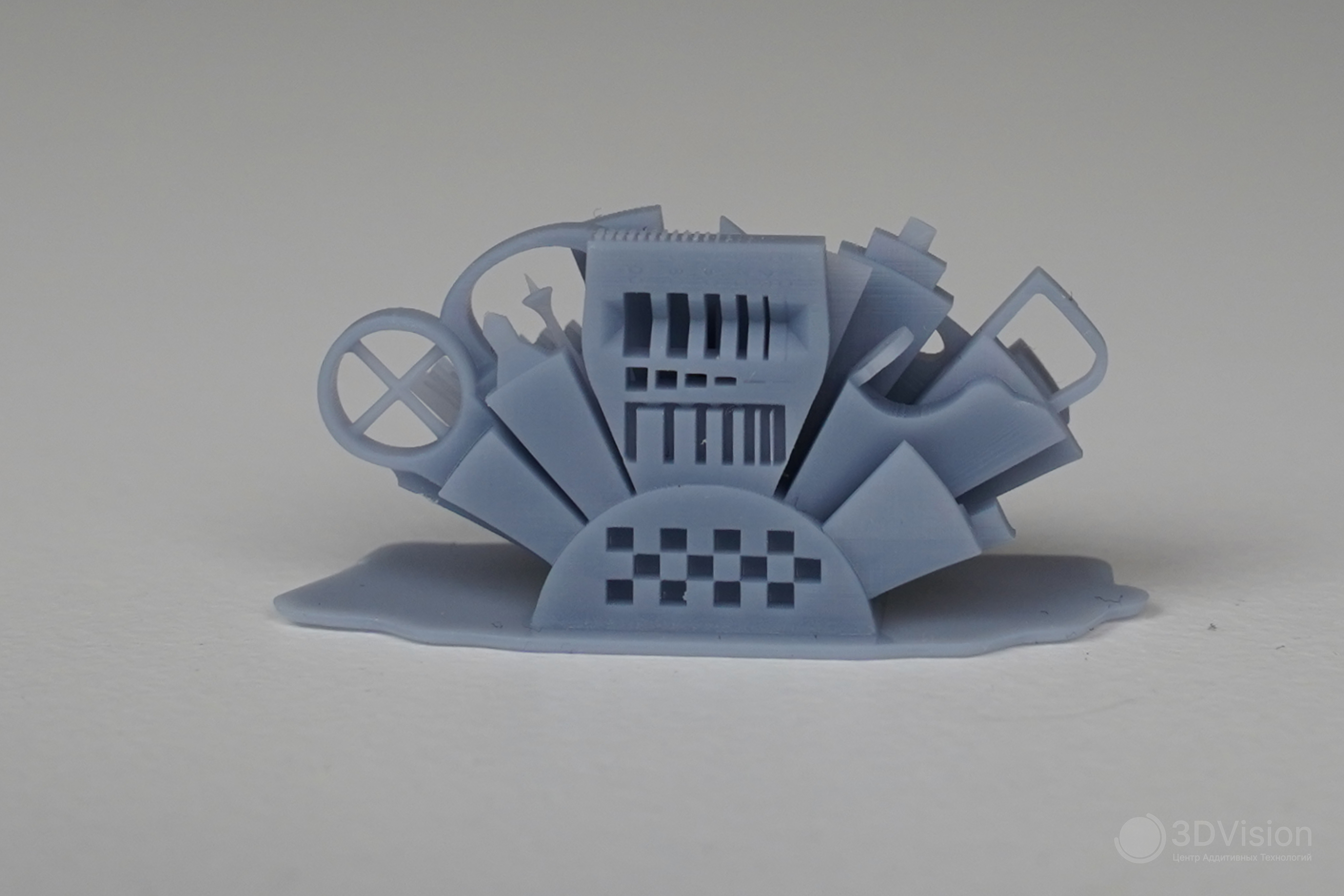

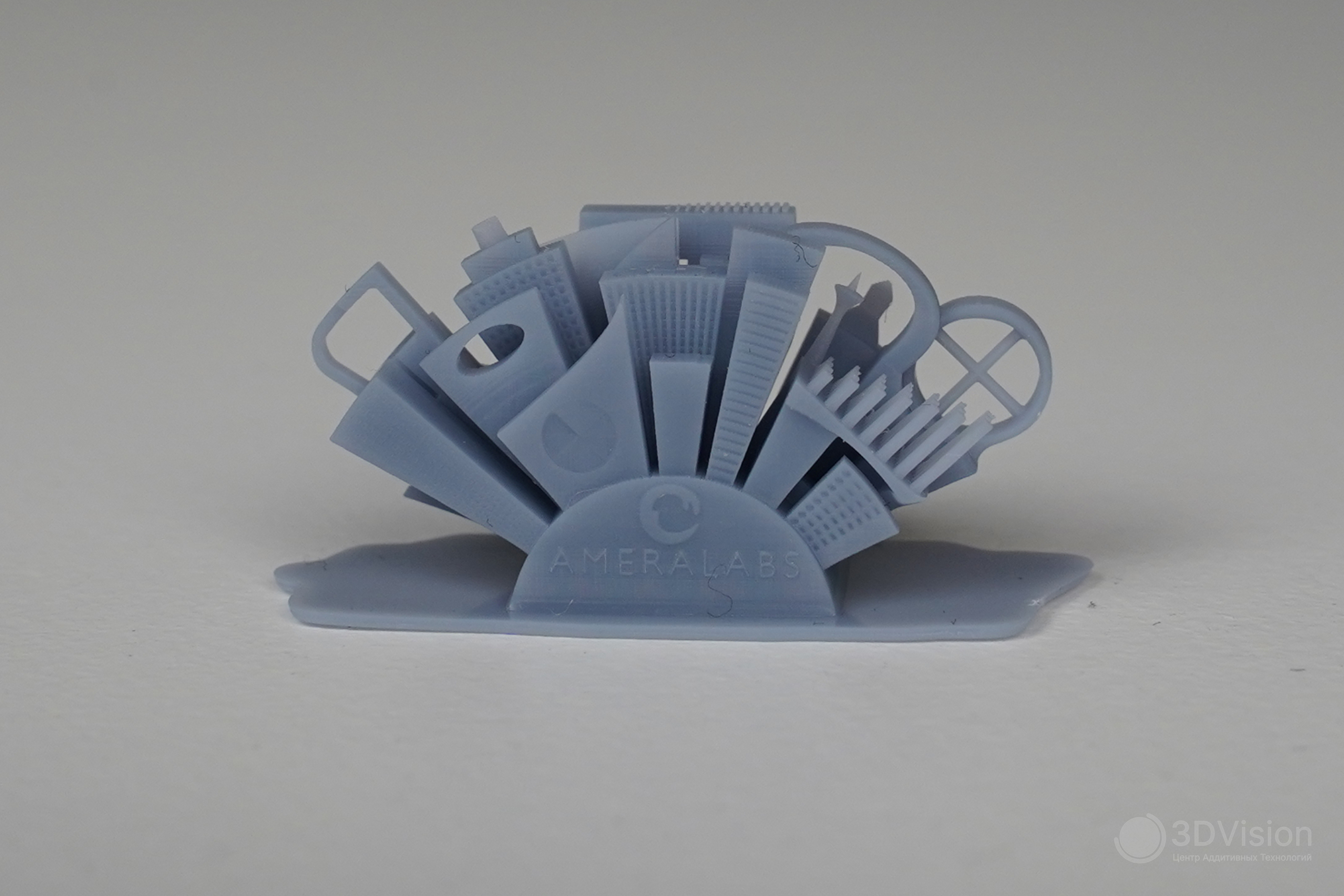

• Далее, тест AmeraLabs

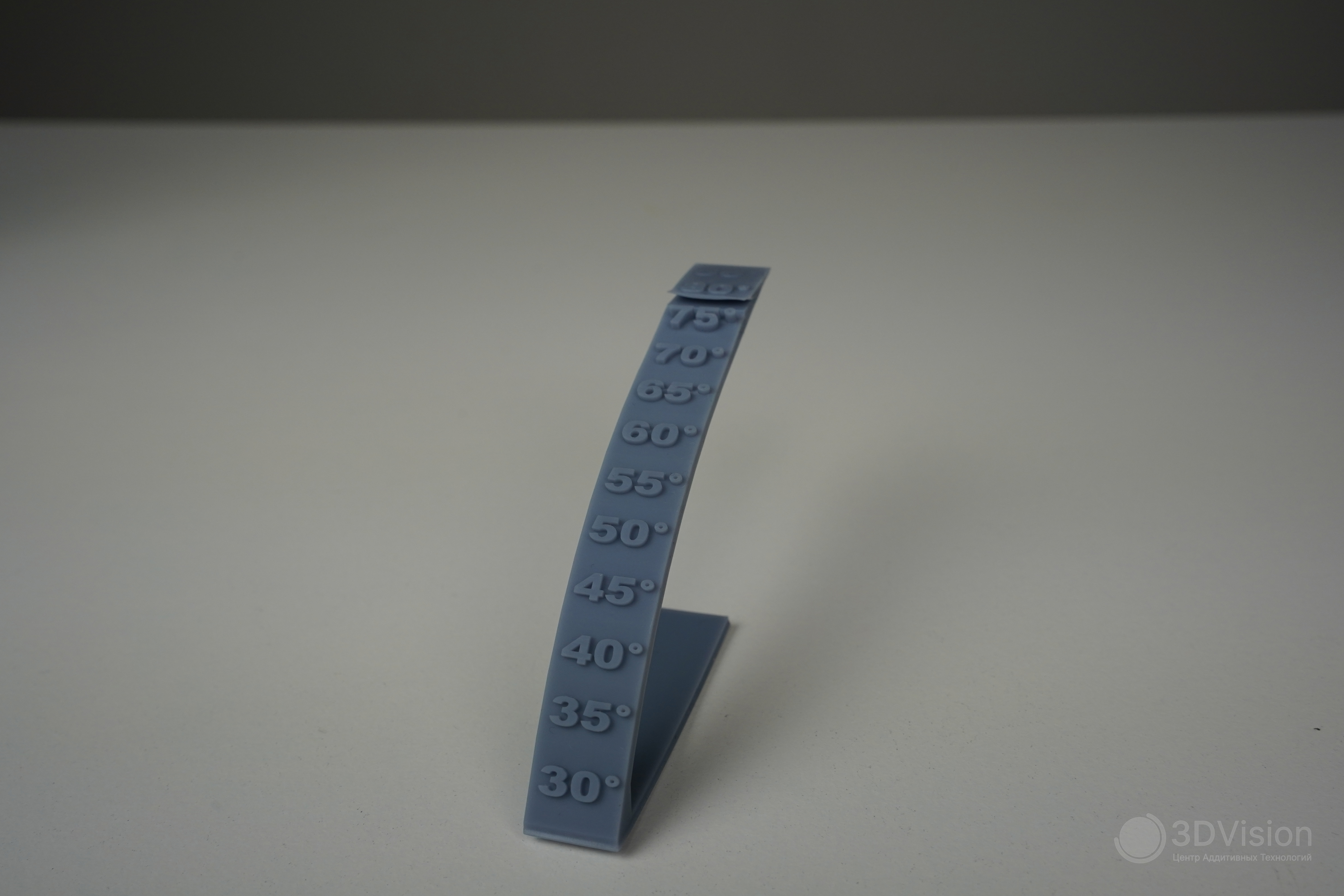

• Тест нависаний от 30 до 80 градусов

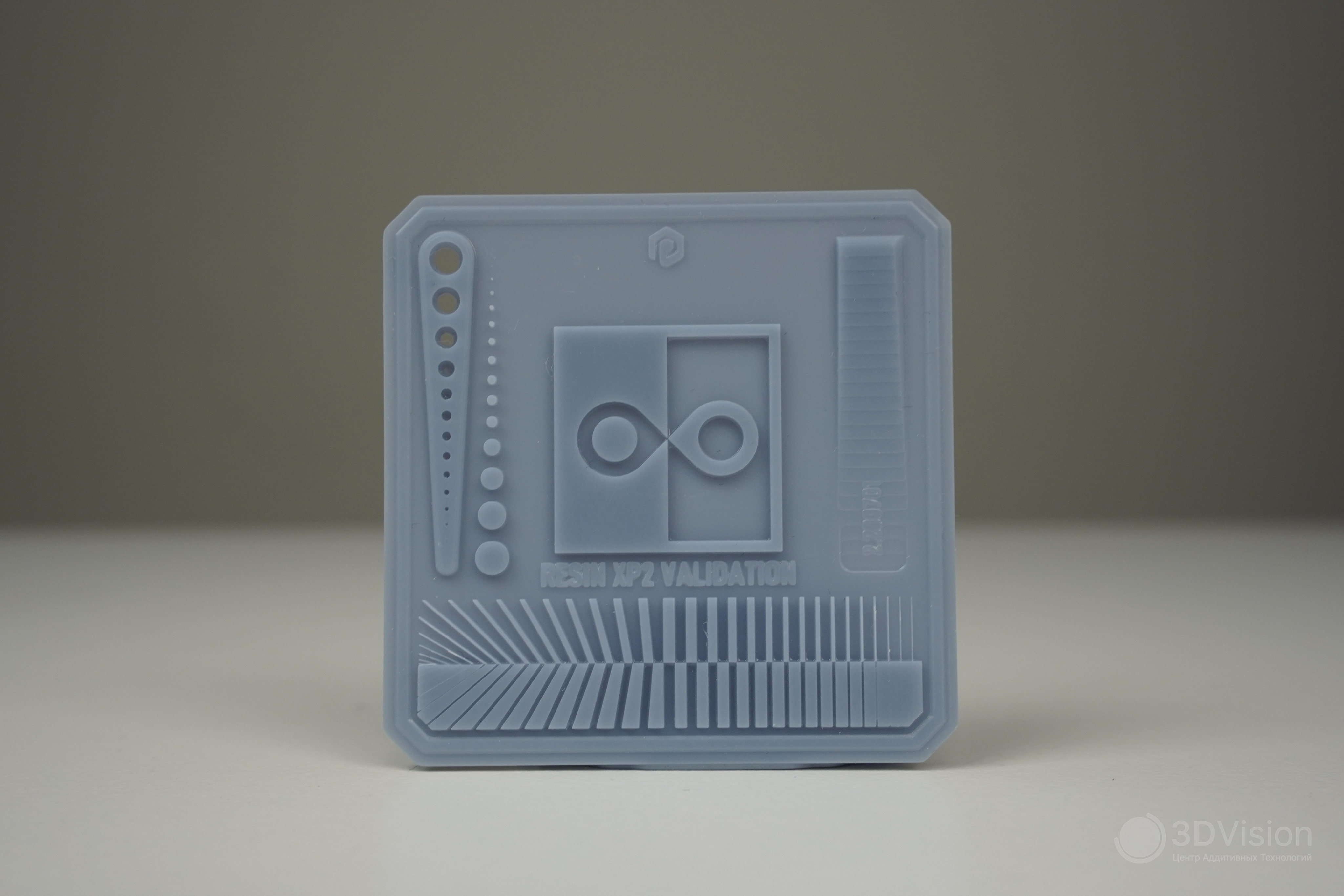

• И матрица валидации времени экспозиции

Результаты вы видели, надеемся, что они вас порадовали, потому что нас — да. Прекрасный размер пикселя, сниженное усилие отрыва и равномерная экспозиция творят чудеса. Все тесты были напечатаны на одном столе с теми же самыми стандартными настройками.

Следующим печатали эластомер. Это Sunlu Flexible Resin, и после печати он имеет твёрдость А70 по Шору. Так как смола не Эникубиковская, и профиля печати у меня нет, сначала сделали R_E_R_F тест, чтобы выявить оптимальное время экспозиции, и по его результатам оно составило 7 секунд.

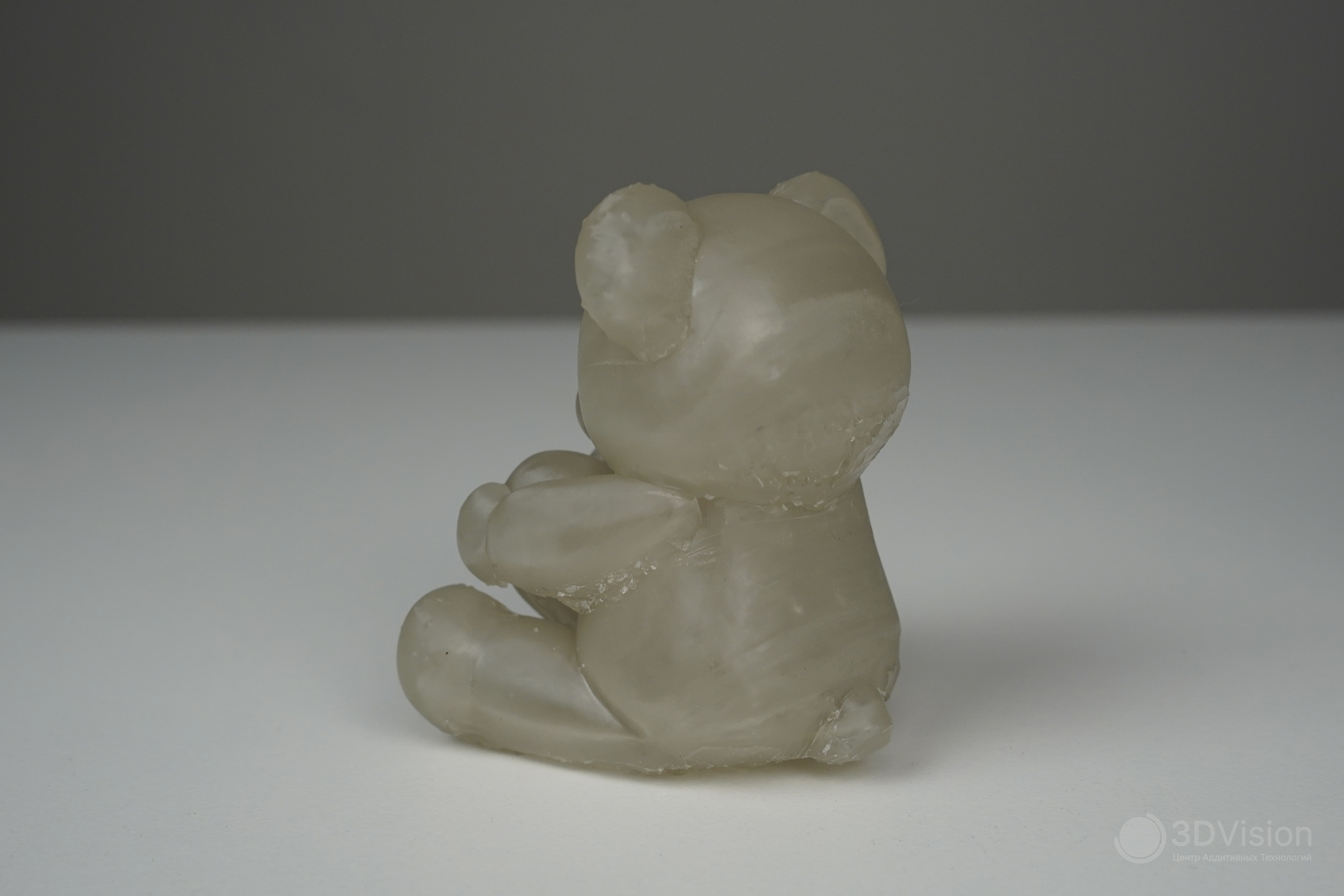

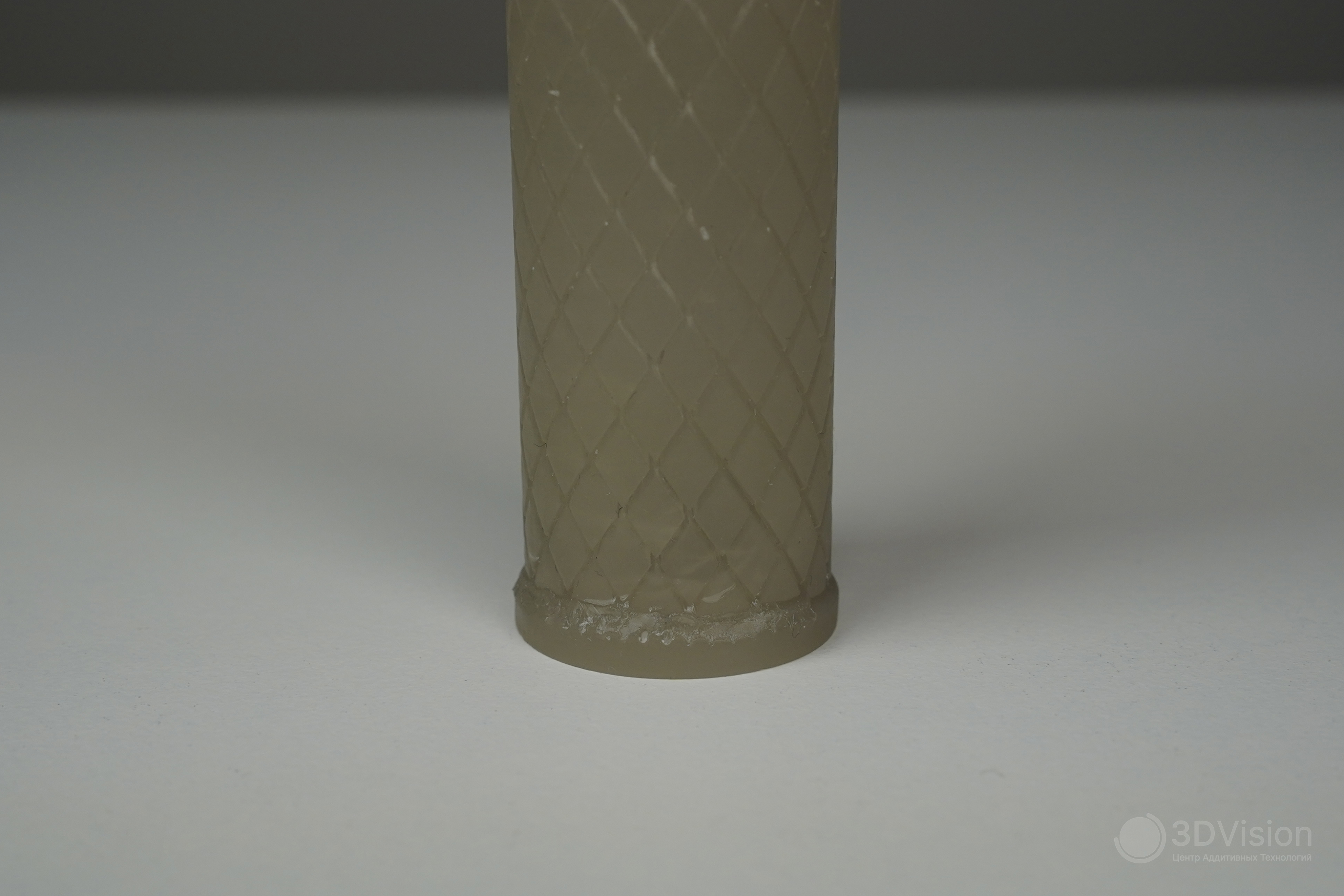

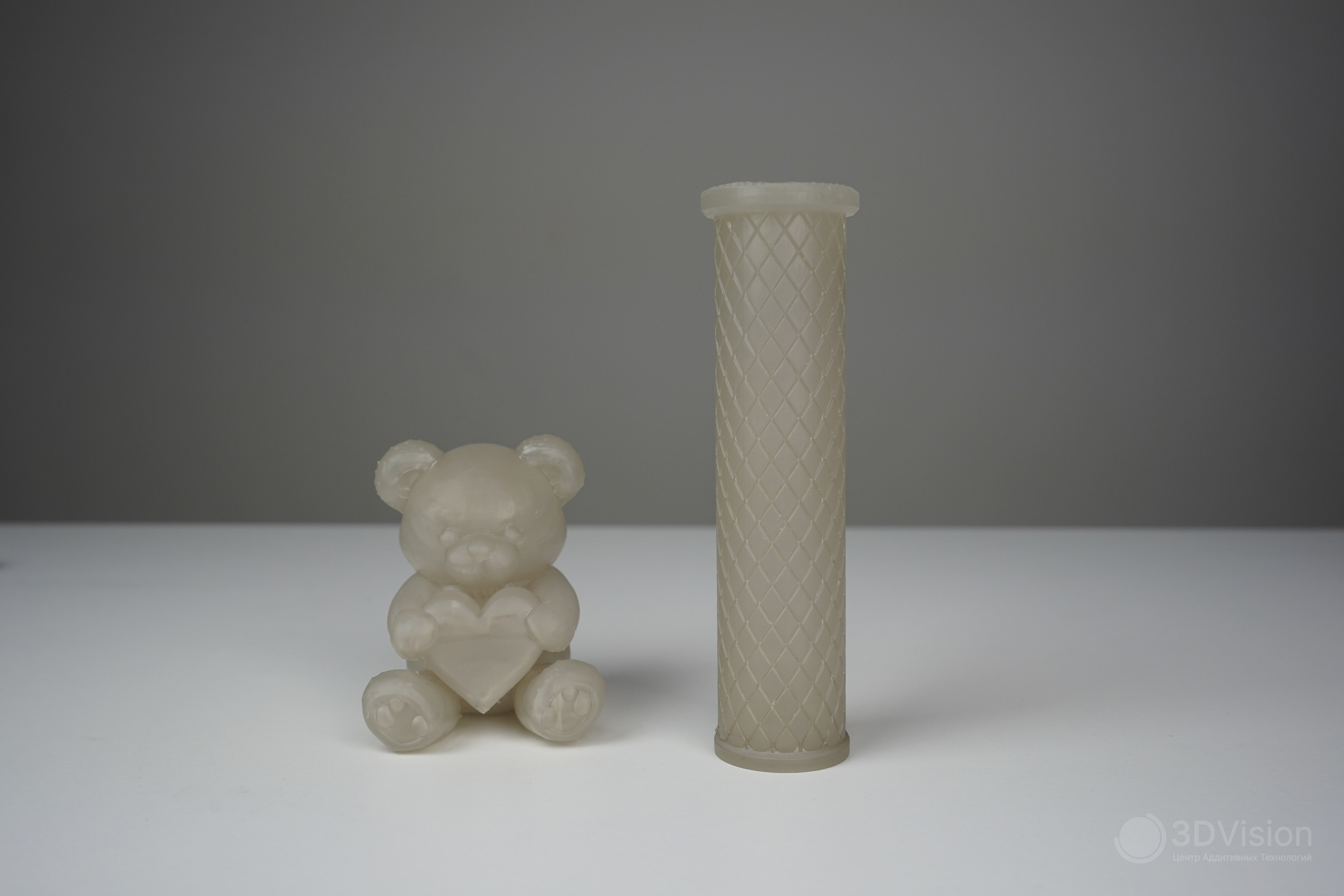

Из этой смолы печатали рукоятку для велосипеда и игрушку.

Поддержки для такой смолы получились массивные, и единственный способ убрать следы от них — срезать ножом

Результат хороший, и благодаря этой печати проверили возможность работы принтера с эластомерами. Вязкость Sunlu Flexible Resin составляет 2000 сП, что в 10 раз больше, чем вязкость предыдущей смолы, и проблем не возникло.

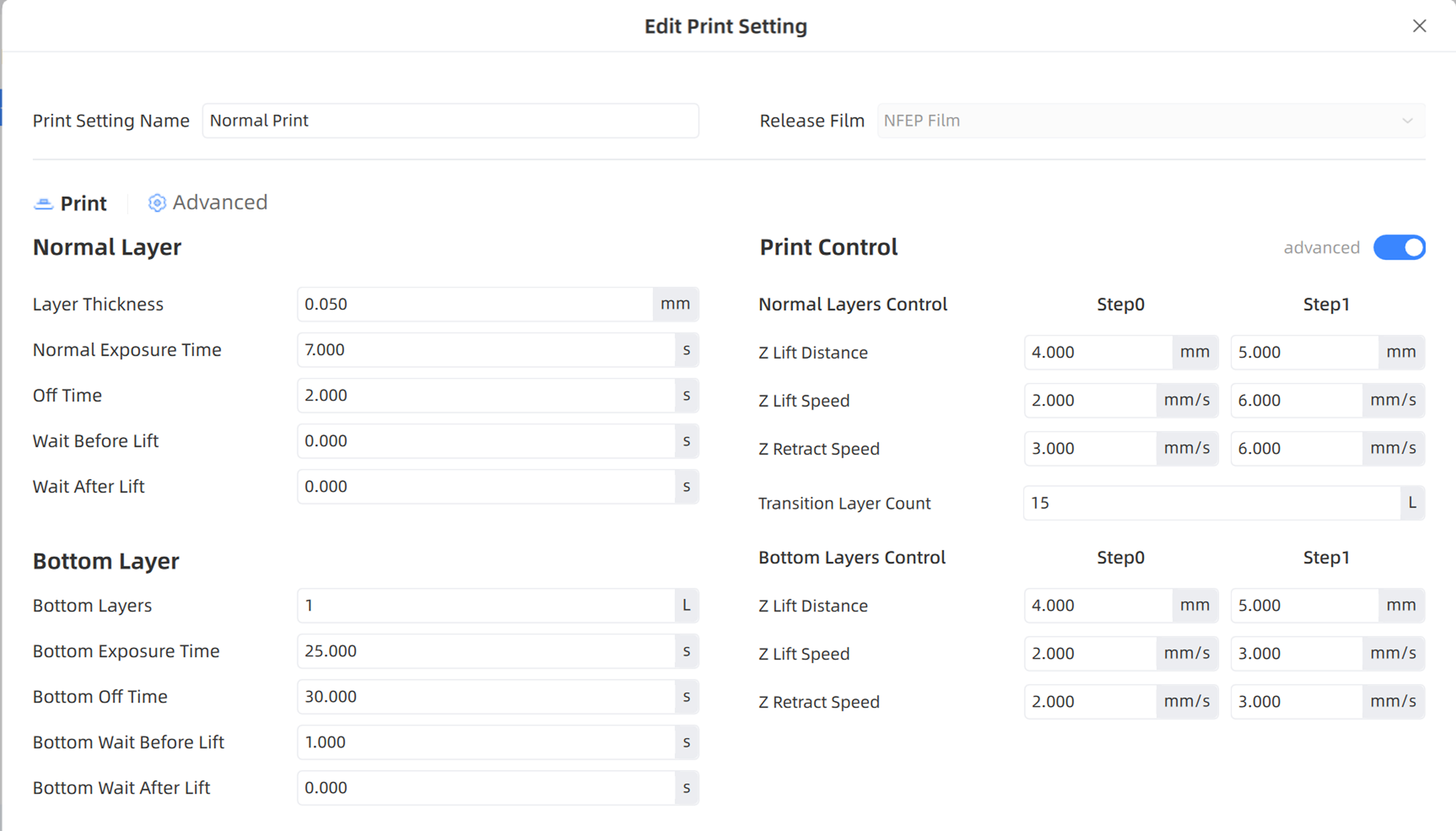

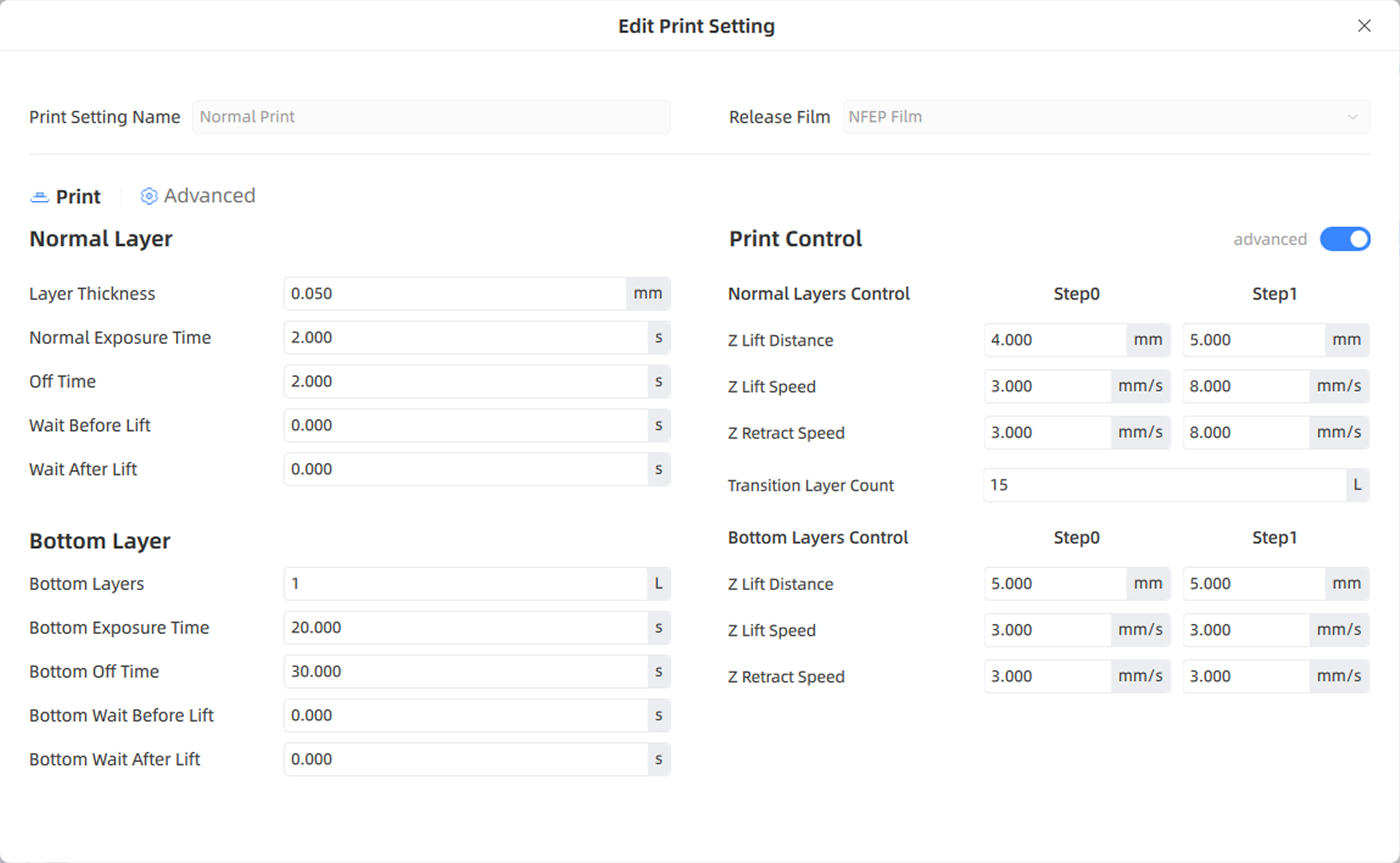

Настройки следующие:

Скорость выращивания составила 13 мм/ч. Не быстро, зато уверенно.

В заключение добавим, что для печати в обычном режиме можно использовать сторонние слайсеры — Chitubox или Lychee Slicer, если вам так удобнее. Подготовить модели к печати двумя материалами возможно только в Photon Workshop.

Необычная печать

Первый материал взяли из набора Anycybic DIY Color Mixing. Это смолы в шести базовых оттенках, которые можно смешивать, чтобы получать любой цвет. Подробнее о них в нашем обзоре. Смешивание мы не делали, просто взяли белую смолу. Второй материал — Anycubic Standard Resin чёрного цвета. Имеем белый и чёрный цвета, прекрасно подходящие для шахмат.

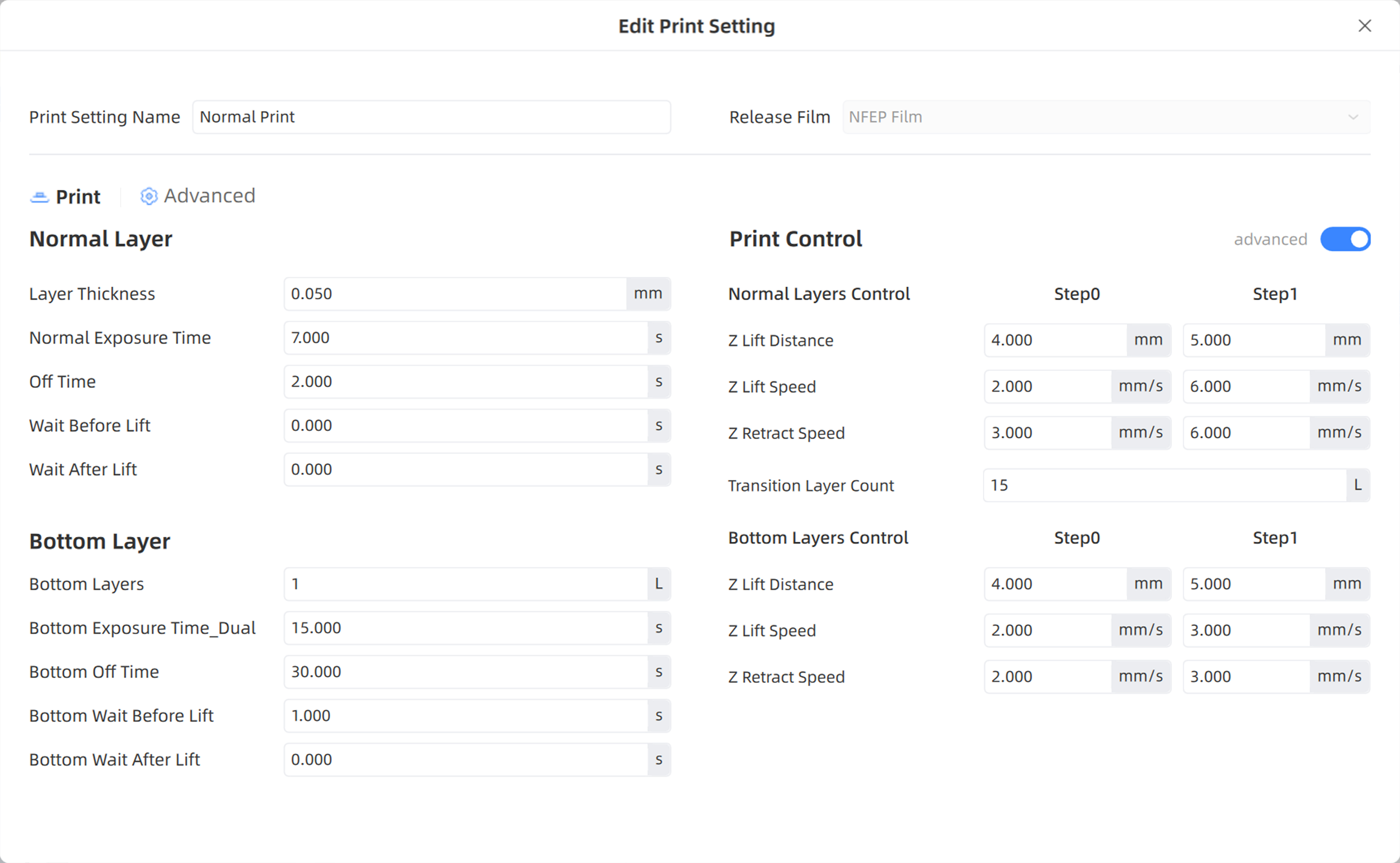

Набор подготовили в родном слайсере, настройки для двух ванн выглядят так:

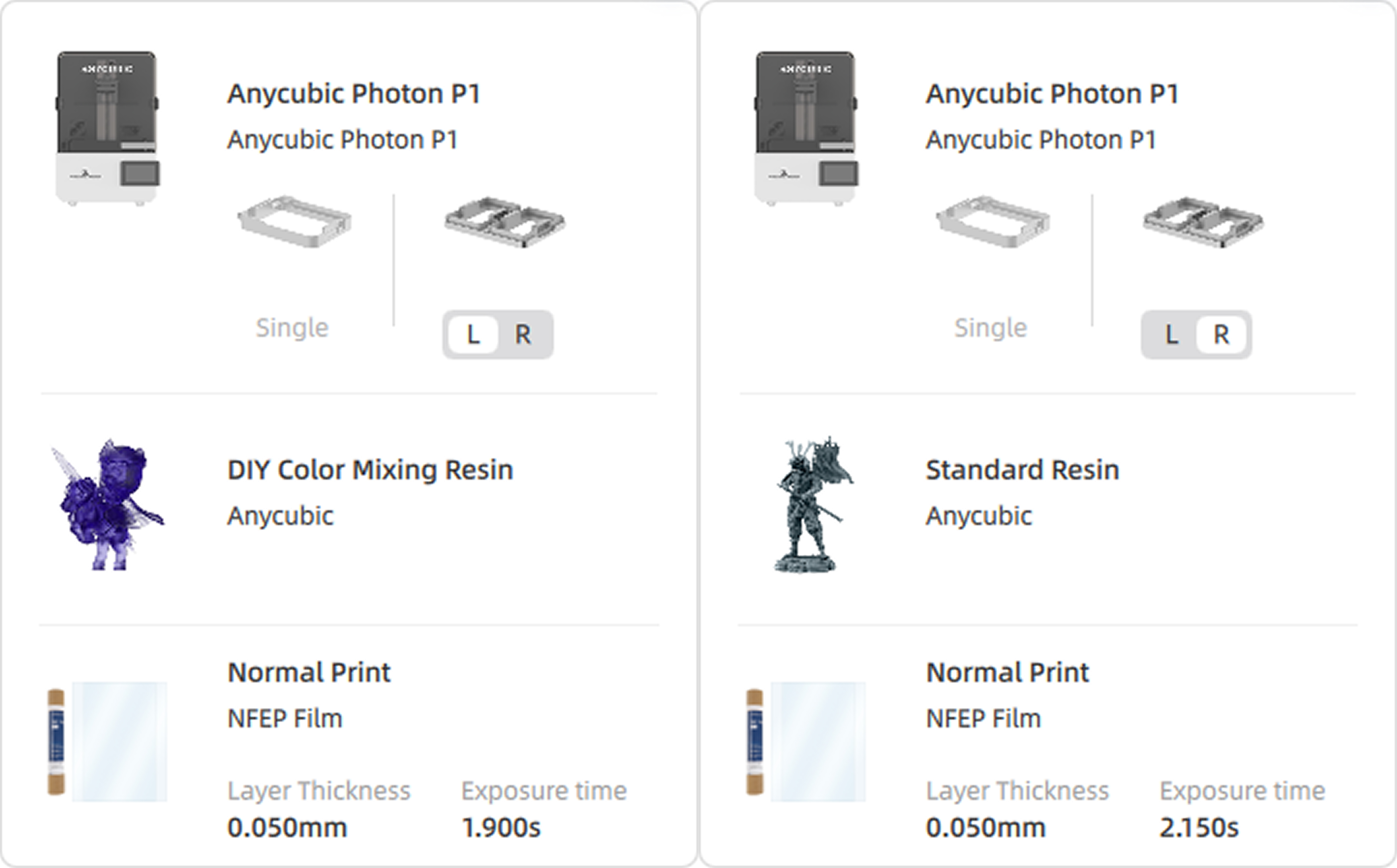

В Photon Workshop выбирается режим — с одной ванной или с двумя. Во втором случае можно выбрать левую и правую ванну

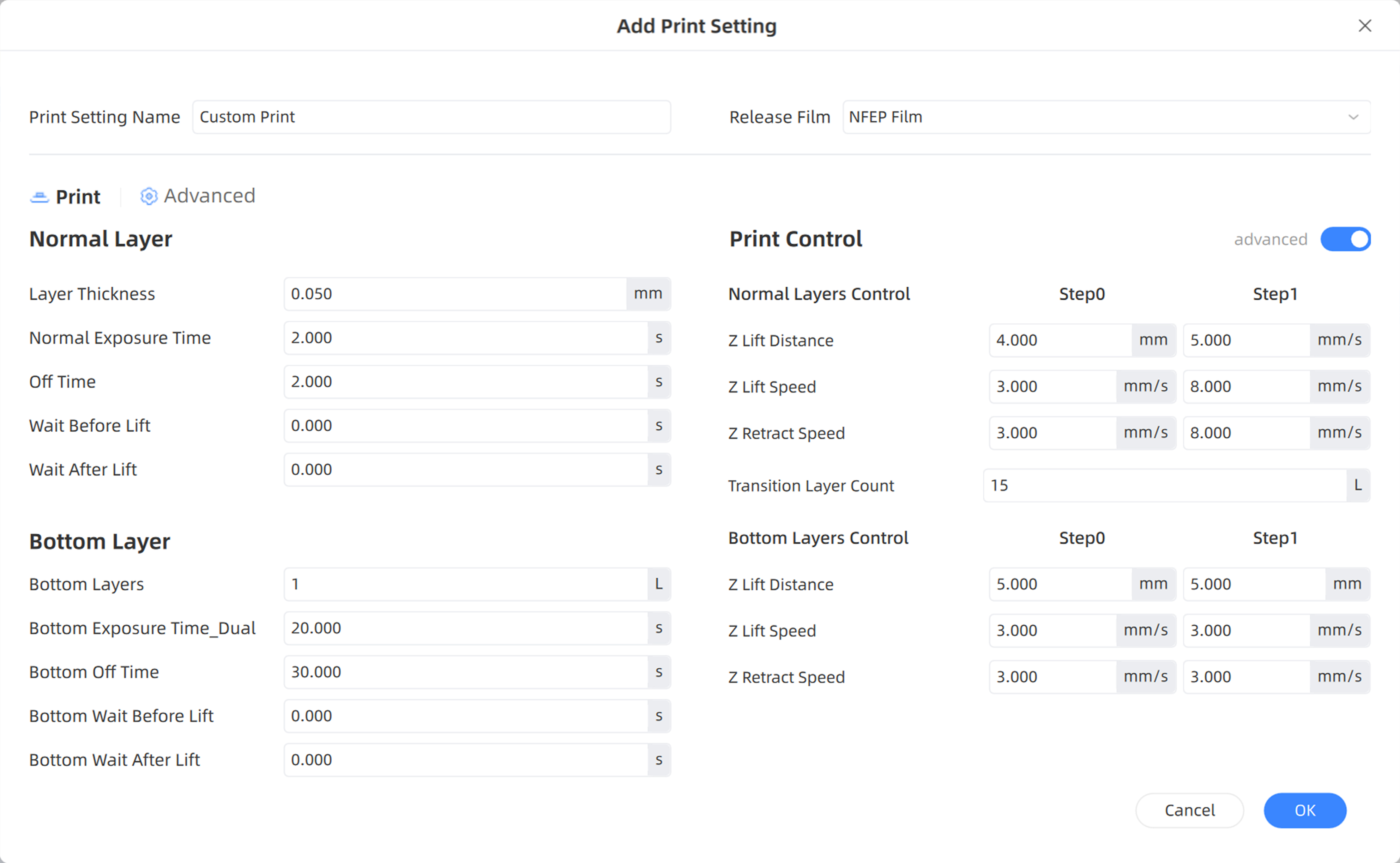

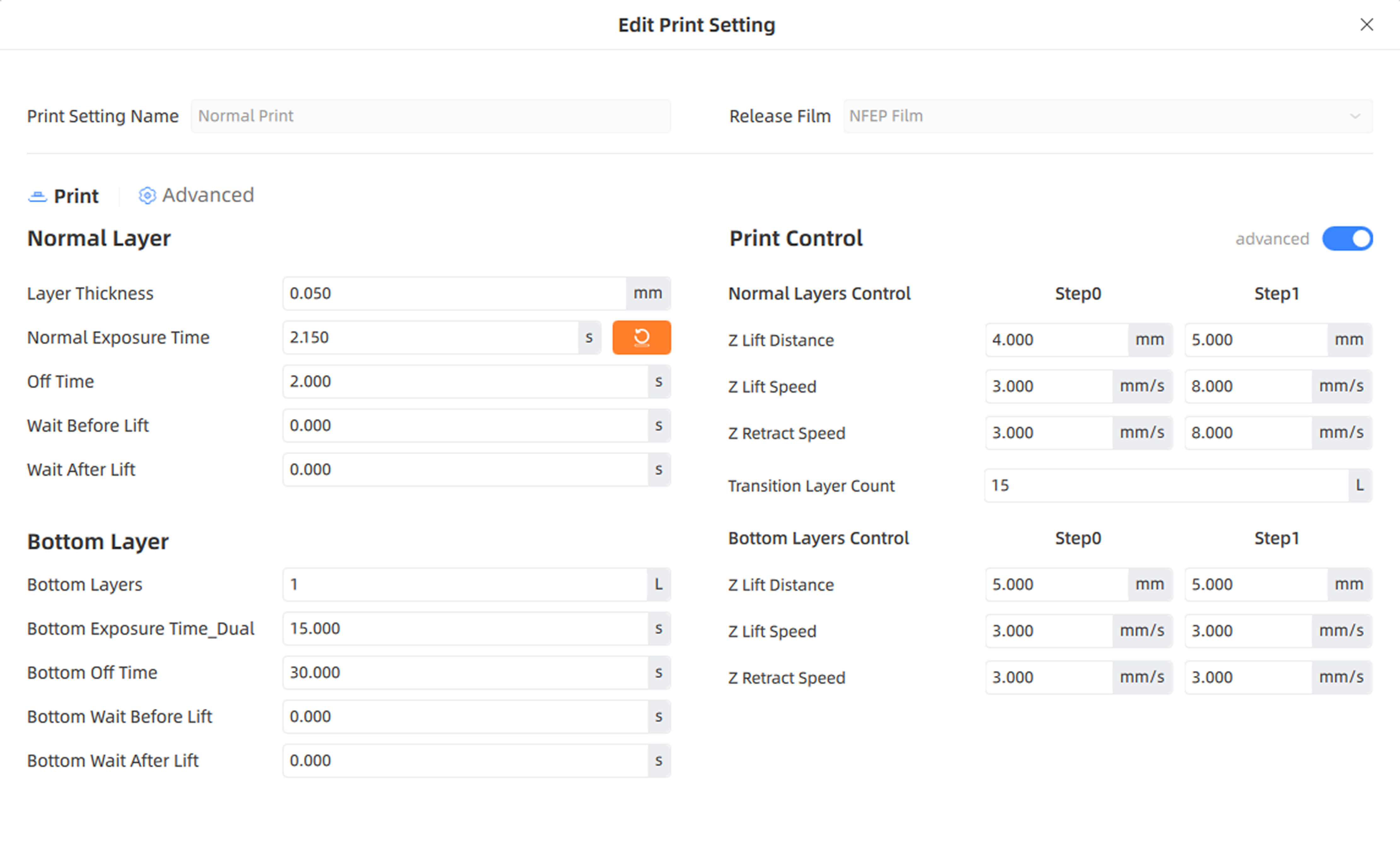

Настройки левой ванной, для DIY Color Mixing Resin

Настройки для правой ванной с Standard Resin

Добавили автоматические поддержки, чтобы проверить, насколько хорошо или плохо они работают.

Они сработали плохо, у фигур позагибало края:

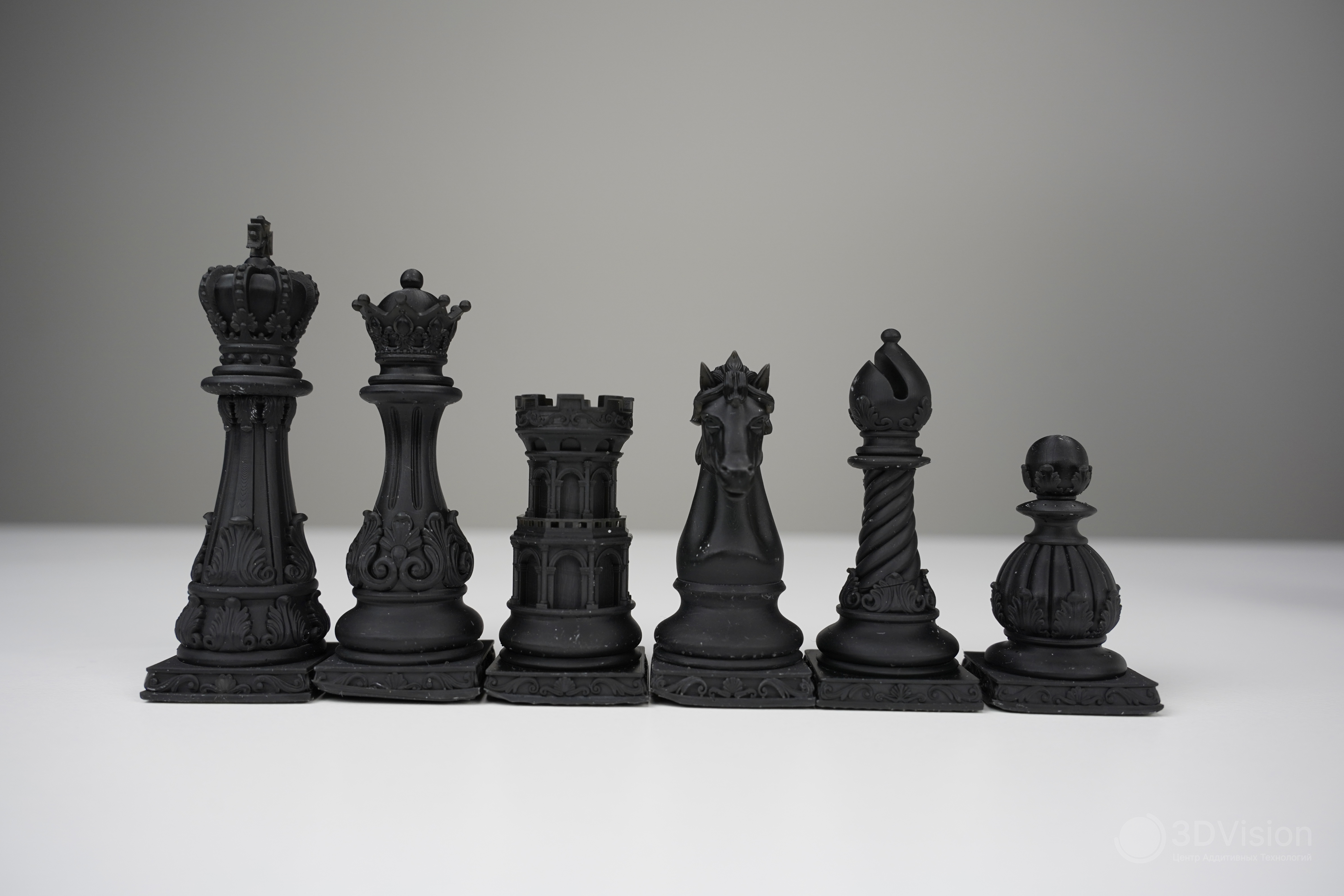

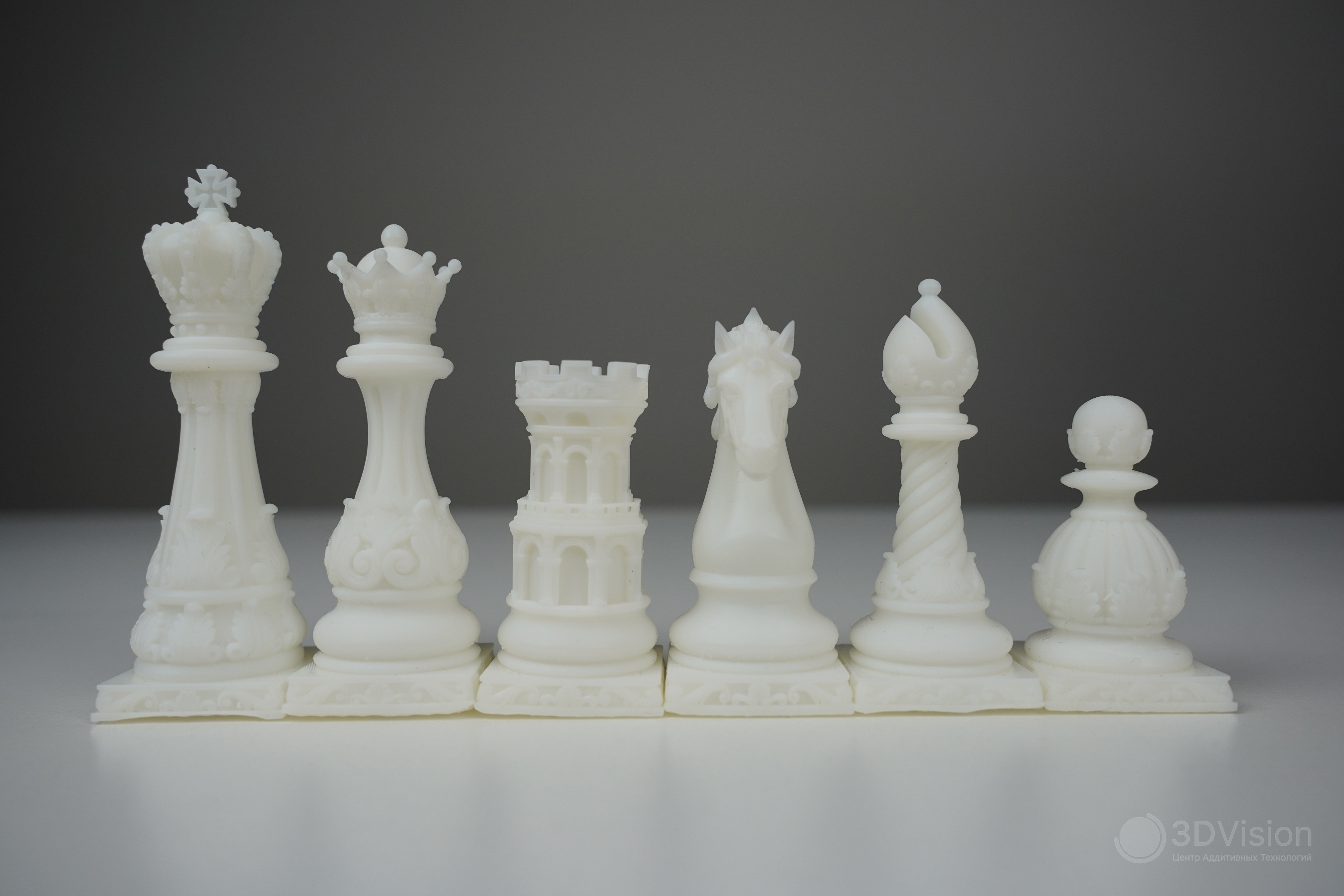

Тогда переделали поддержки по своему, и фигуры получились такие:

Слева автоподдержки, справа —  расставляли сами

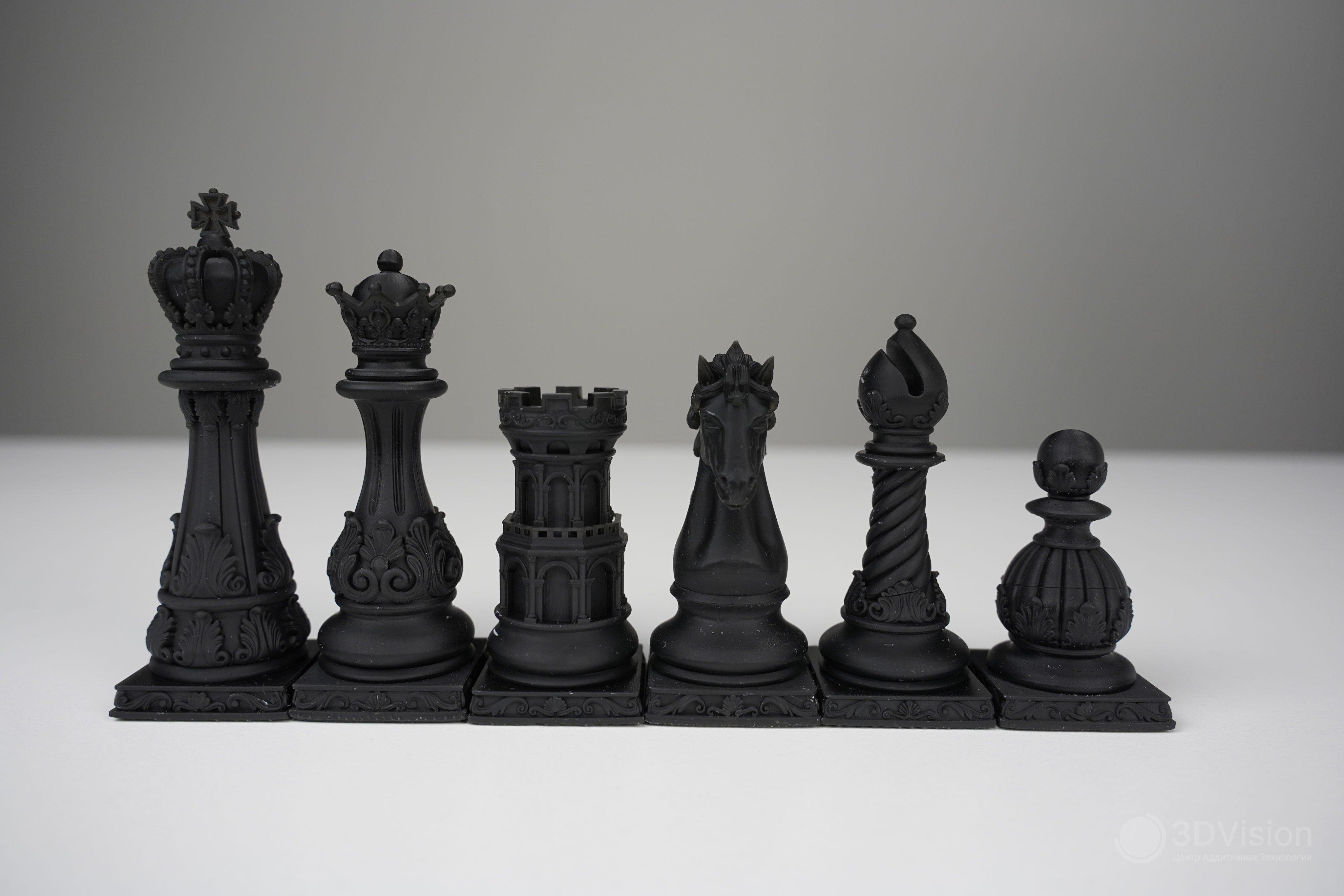

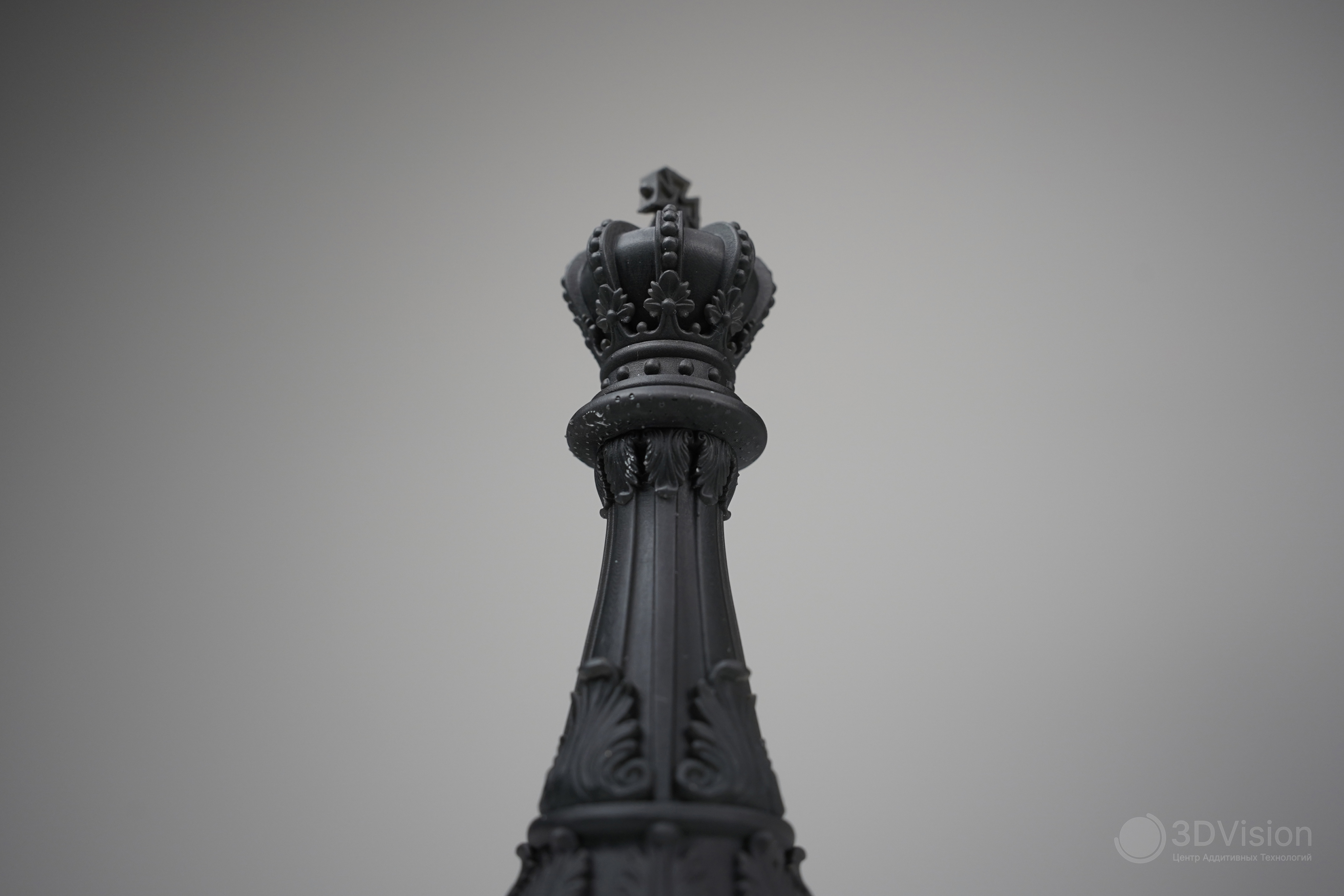

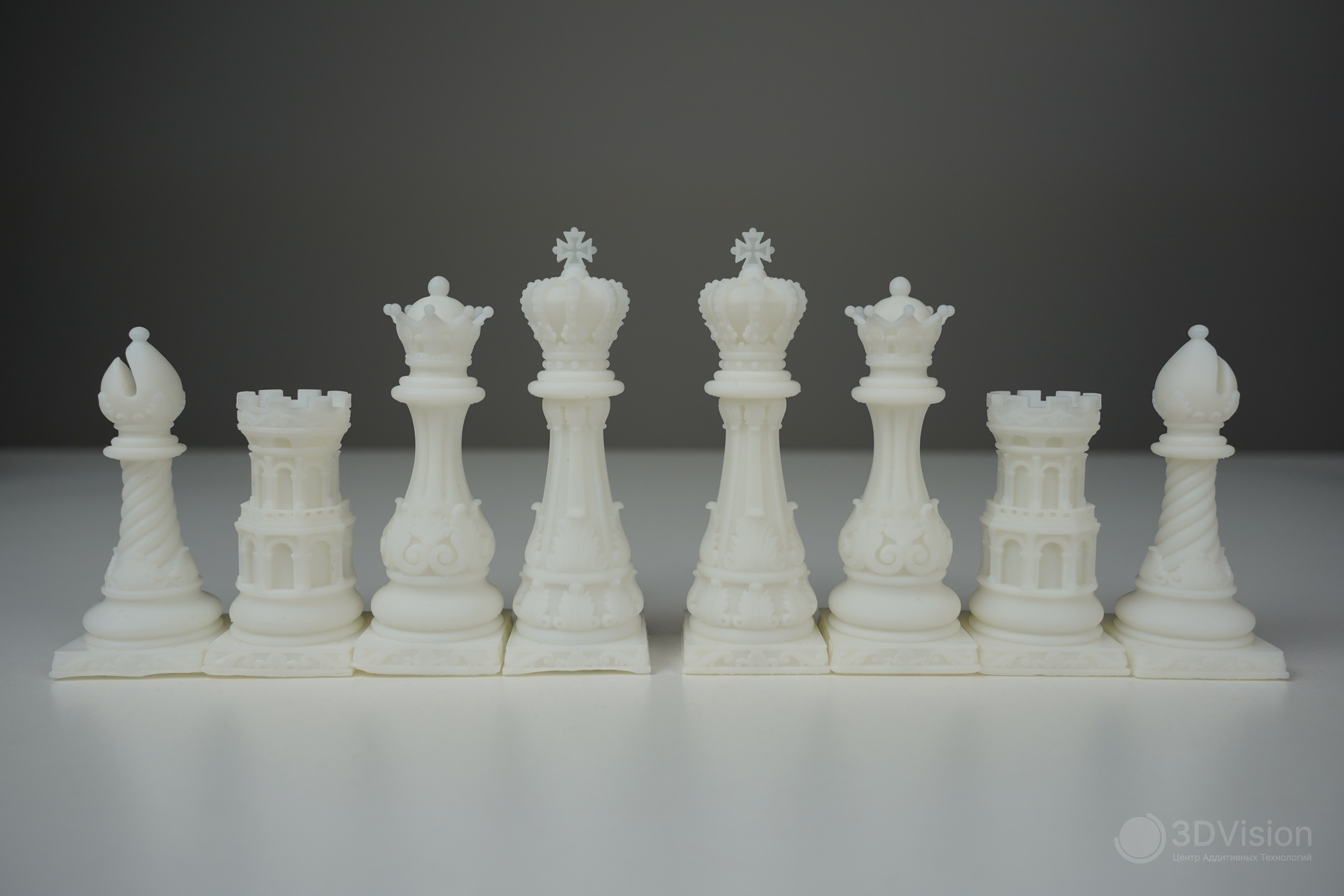

Что наблюдаем здесь? Да всё тоже самое. Фигуры выглядят хорошо, вся детализация также присутствует.

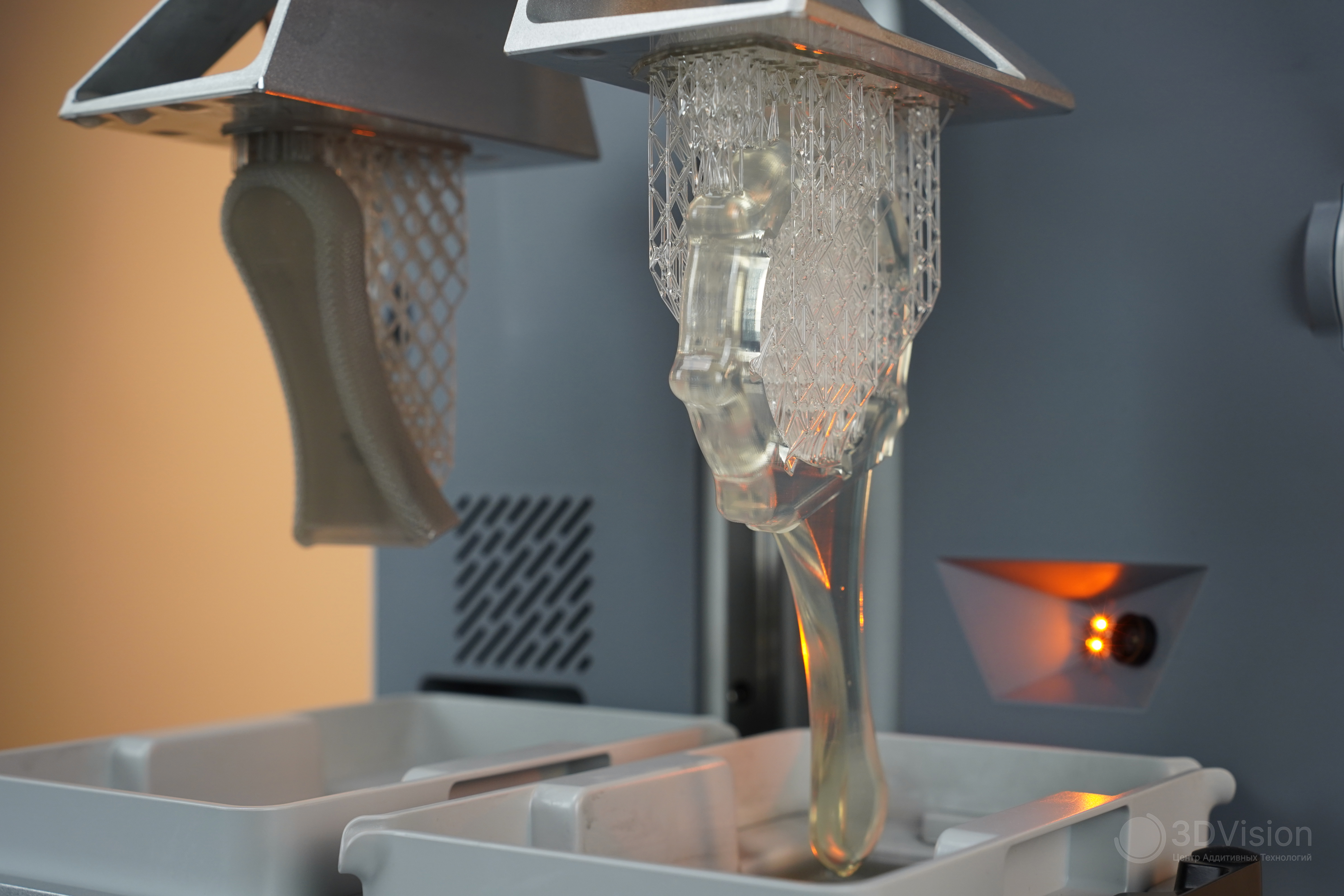

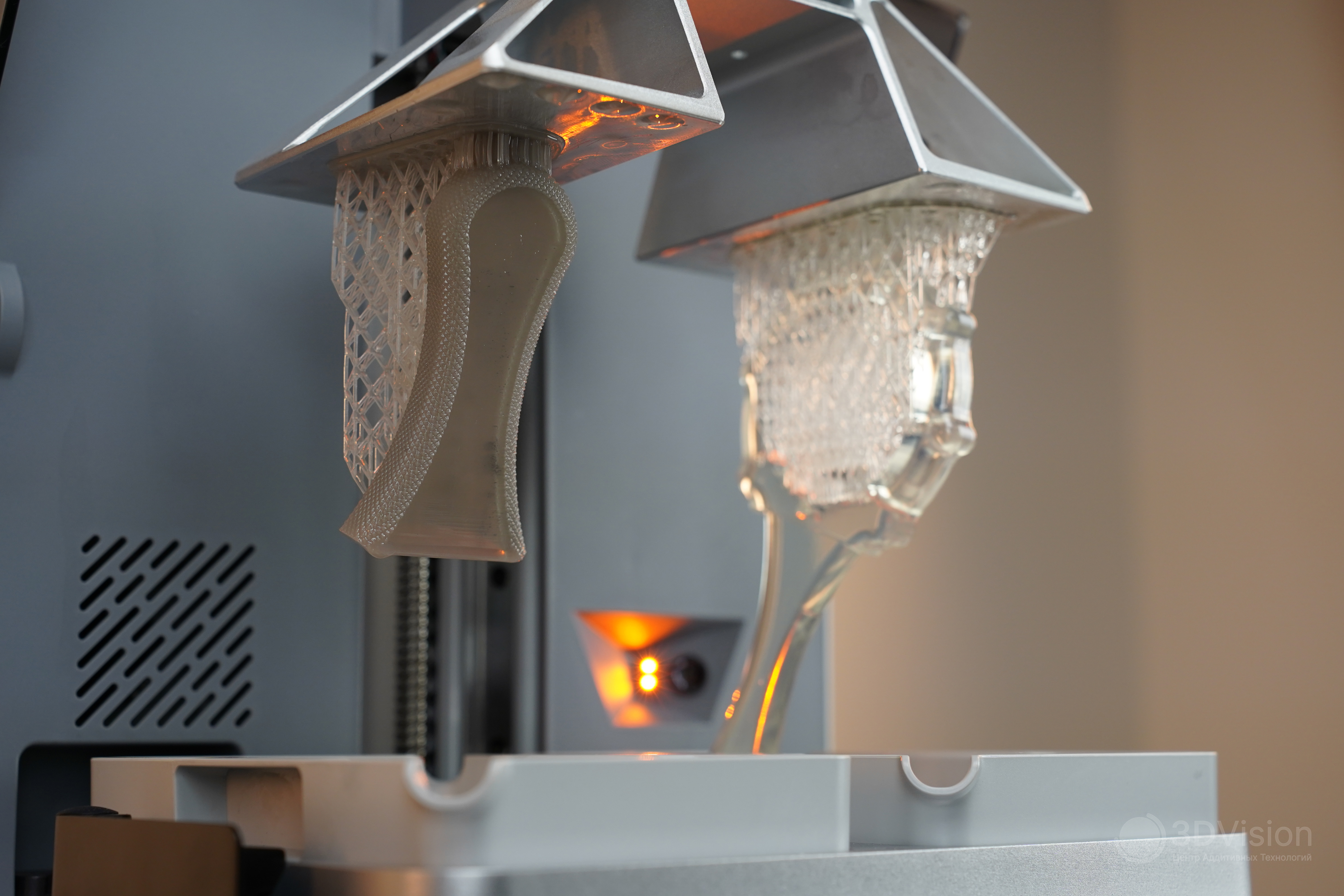

Далее, решили попробовать печать максимально разными материалами, и сняли об этом короткое видео. Печатали уже знакомой Sunlu Flexible Resin и Anycubic ABS-Like Pro 2. Время экспозиции левой ванночки составляет 7 секунд, а правой — 2 секунды. Остальные настройки следующие:

Настройки Sunlu Flexible Resin

Настройки Anycubic ABS-Like Pro 2

Всё получилось с первого раза.

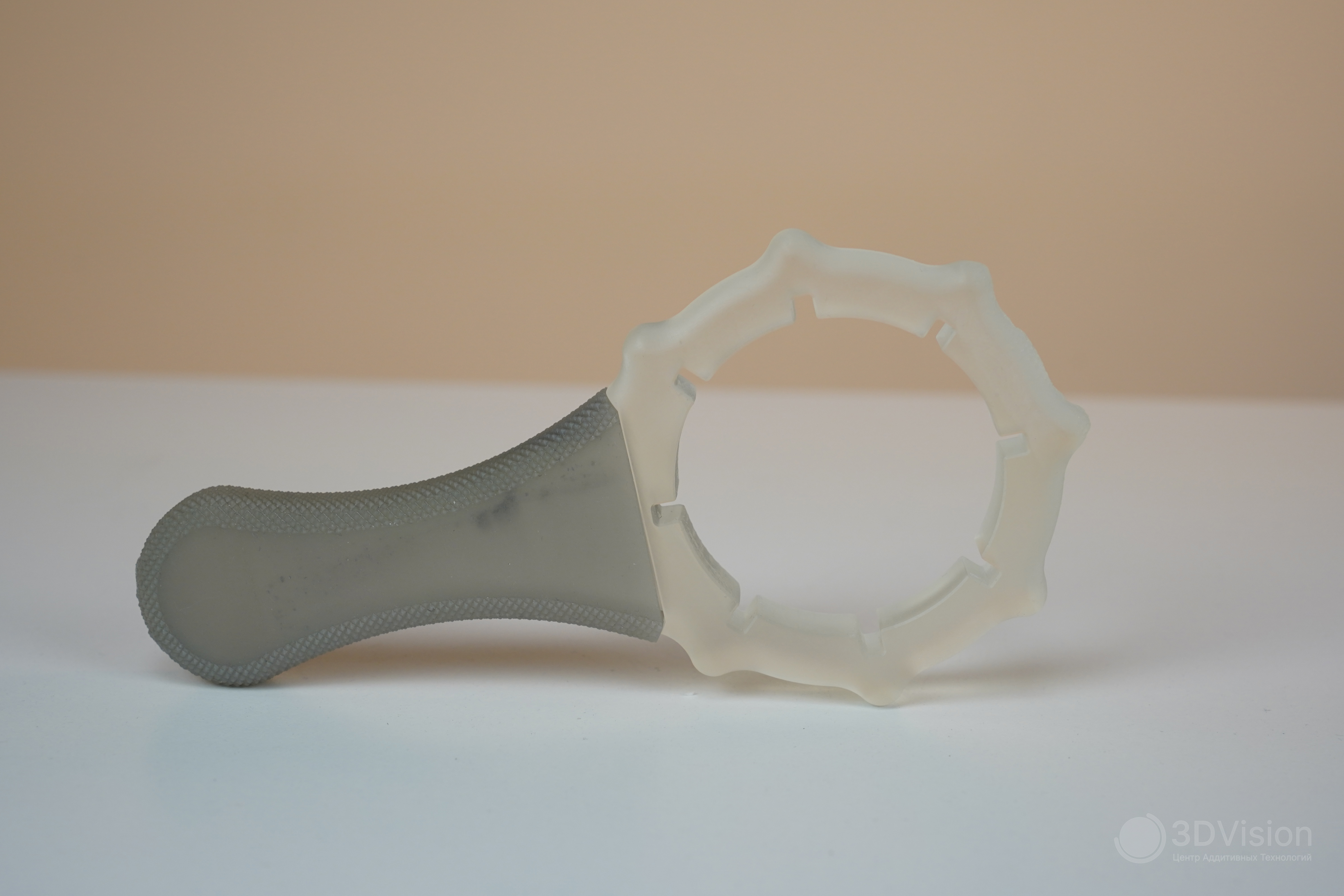

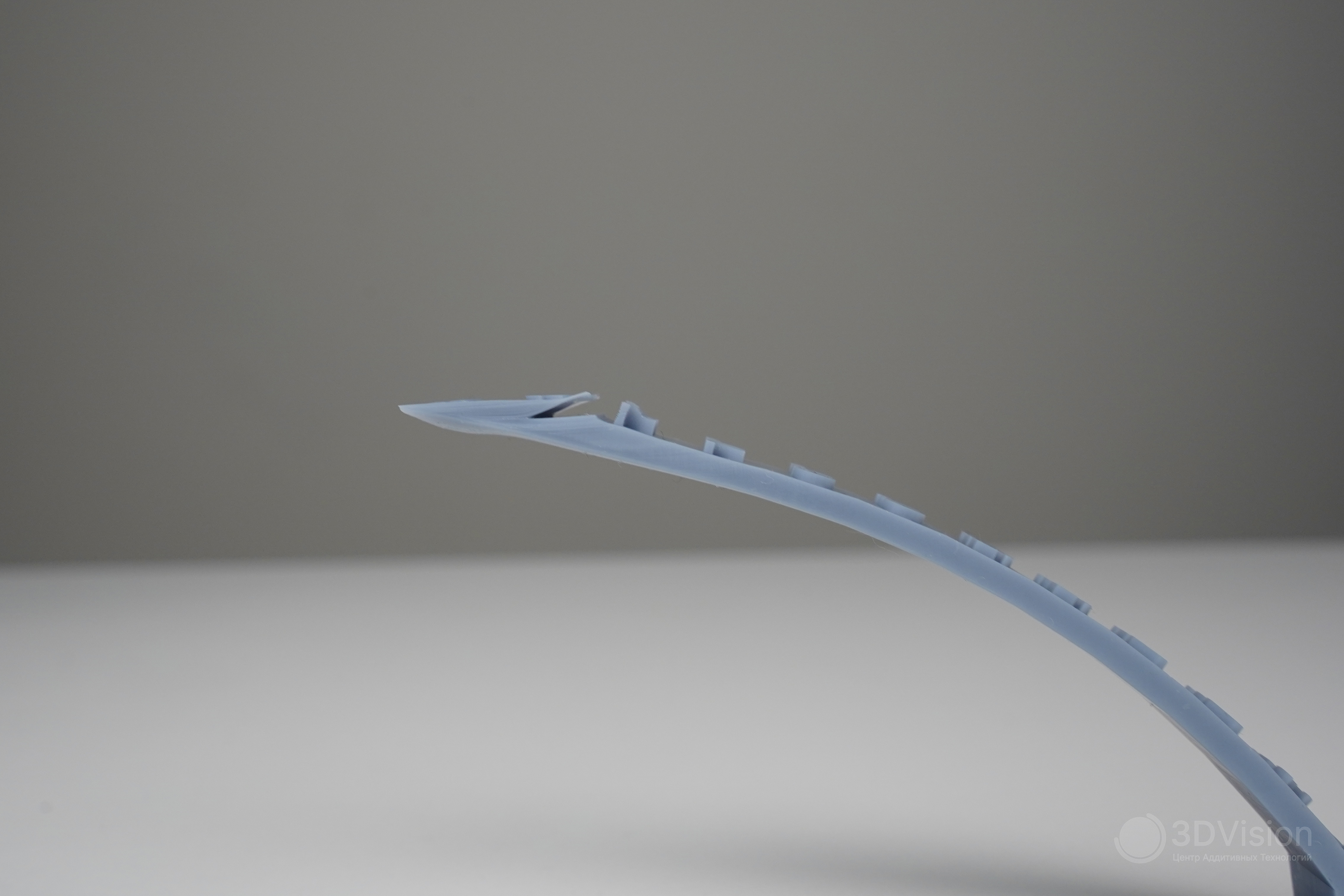

Это ключ для открывания канистр, которые наше производство открывает в промышленных масштабах.

Если у вас есть задачи для двух материалов, то такое дополнение к принтеру может быть очень полезным. В процессе работы с набором мы осознали, что мелкие ванночки будут полезны при печати дорогим материалом, который хочется экономить.

Если 200 мл налить в большую ванну, материал размажется по дну и принтер скажет, что смолы недостаточно для печати. Если столько же налить в мелкую ванну, то всё будет окей. Подобное часто относится к стоматологическим смолам, так что становится понятно, почему на своём сайте Эникубики разместили именно ту картинку.

Выводы

P1 получился интереснее своих предшественников. Камера для таймлапсов и мониторинга, идеальная ванна и возможность печатать двумя материалами определённо делают его лучшим из Эникубиков.

Принтер рассчитан на профессионалов — стоматологов, инженеров, промышленных дизайнеров и всех, кто выпускает прототипы с высокой ответственностью к качеству. С появлением готовых профилей печати P1 и другие кубики избавлены от  рутинной настройки и множества калибровок, что ускоряет и упрощает рабочий процесс. Новички тоже запросто разберутся с P1. Из-за простоты использования и автоматизации процессов, уровень сложности освоения фотополимерной печати для них будет «Лёгкий».

Теперь сильные и не сильные стороны принтера:

Сильные стороны P1:

• отличное качество печати

• откидная крышка, а не колпак

• наконец-то 10/10 ванна с идеальным сливным носиком и кронштейном для стола

• алгоритмы, ускоряющие и упрощающие печать

• простота работы. С появлением готовых профилей печати принтеры Эникубик стали просты как никогда, так что если хотели попробовать себя в фотополимерной печати — сейчас самое время.

• камера для мониторинга процесса и таймлапсов.

• набор для печати двумя материалами приобретается отдельно.

Теперь не сильные стороны P1:

• невысокая скорость печати;

• стол без наклонных поверхностей;

• зазор между крышкой и корпусом, из-за которого во время работы чувствуются ароматы фотополимеров;

• слайсер хоть и становится лучше, но поддержки расставлять так и не научился. А при работе детализированными 3Д моделями FPS проседает до 10-15.

На этом всё. С вами были 3DVision, спасибо за внимание, до свидания!
