ScanTech — профессиональные решения для оцифровки объектов

Устройства используют в сферах, где важна высокая детализация оцифровки, точность: в автомобилестроении, медицине, космической промышленности, архитектуре, дизайне. Инновационными разработками ScanTech пользуются многие известные по всему миру промышленные гиганты: Siemens, Volkswagen и Boeing. Сканерами оснащают крупные научные лаборатории и университеты.

Представляем обзор интересных моделей 3D-сканеров бренда ScanTech, которые заслуживают вашего внимания.

Предложения китайского разработчика

Ассортимент выпускаемых компанией ScanTech устройств поражает разнообразием. В модельной линейке есть лазерные решения, высокопроизводительные цветные сканеры, миниатюрные портативные варианты, оборудование, которое работает без маркеров и многое другое. Наш обзор позволит ближе познакомиться с 3D-сканерами ScanTech, изучить их особенности и функциональные возможности.

KSCAN-Magic

Гибридный трехмерный сканер, последняя версия нового поколения оборудования ScanTech из модельной линейки KScan Magic. В этом устройстве разработчик объединил две технологии сканирования: инфракрасный лазер + синий лазер. Модель поддерживает 5 рабочих режимов:

• высокоточную оцифровку 7 параллельными синими лазерными линиями с разрешением до 10 мкм;
• сканирование габаритных объектов 11 параллельными инфракрасными линиями;
• быстрое сканирование посредством синих лазерных перекрестий;
• сканирование одним лазером глубоких отверстий;
• фотограмметрию, которая дает возможность снизить процент погрешностей при оцифровке габаритных объектов с размерами до 10 метров по диагонали.

Модель KSCAN-Magic демонстрирует высокую производительность. Максимальная скорость сканирования достигает 1350000 измерений за 1 секунду при точности в 20 мкм. Благодаря большой области захвата в 1440 х 860 мм возможно работать со средними и габаритными деталями. Рекомендуемое расстояние до объекта составляет 30 см.

Особенности и преимущества модели:

1. Использование инновационных оптических лазеров 2 класса, что говорит об их исключительной безопасности для глаз. Благодаря увеличенному полю сканирования возможно выполнять точные измерения в широком размерном диапазоне.
2. Эффективность оборудования за счет сверхвысокой скорости сканирования и возможности гибкого переключения рабочих режимов. Модель способна оптимизировать рабочий процесс и справиться с решением широкого круга задач.
3. Высокий уровень детализации. KSCAN Magic с точностью оцифровывает детали со сложной геометрией, быстро захватывать каждый элемент с разрешением до 0,010 мм.
4. Возможность дооснащения портативной координатно-измерительной машиной и устройством для контроля края для получения корректных данных при оцифровке глубоких отверстий, объектов с труднодоступными и сложными поверхностями.
5. Работа в широком температурном интервале: от - 10 до + 40°C.

Сканер KSCAN Magic легкий и мобильный, с его помощью можно быстро и точно выполнять измерения объектов. Простое управление, 5 рабочих режимов, их оперативное и легкое переключение обеспечивают комфортную эксплуатацию устройства. Модель идеальна для решения разных профессиональных задач.

В комплектации к устройству приложено мощное программное обеспечение ScanViewer. Оно поддерживает опции сканирования, редактирования, Distance, GD&T. Данные можно использовать для прототипирования, реинжиниринга, метрологических поверок.

KScan Magic 2

3D-сканер ScanTech KSCAN Magic II — модернизированная версия KSCAN Magic. Как и предшествующая модель, она работает по 2 методикам: сканирование лазерным инфракрасным светом и синим лазером. Благодаря гибридному источнику света возможно оцифровывать габаритные объекты с любым типом поверхности.

Оборудование поддерживает 5 рабочих режимов: сканирование больших площадей, оперативная оцифровка синими перекрестными лазерами или синими параллельными линиями, сканирование одним лазером для захвата объектов с труднодоступной геометрией. Высокоточное сканирование дает возможность сделать процесс обратного инжиниринга более простым. Точность измерений до 20 мкм в паре с разрешением 10 мкм позволяют получить сканы высокого качества и сократить время на обработку изображений.

В модель KSCAN Magic II встроена система фотограмметрии. Благодаря ей возможно получать точные данные при оцифровке крупногабаритных объектов без использования дополнительных устройств.

Сканер отличается высокой производительностью за счет скорости сканирования 1650000 измерений в секунду и большой областью захвата — 1440 х 860 мм. Лазер со 2 классом безопасности позволяет эксплуатировать устройство без вреда для глаз.

В комплекте с оборудованием идет бесплатный софт ScanViewer от производителя для удобной работы со сканером. Он обеспечивает быстрый доступ пользователя ко всем функциям аппарата.

Многофункциональное устройство предназначено для измерений с метрологической точностью. Оно подходит для измерительных работ в авиационной промышленности, автомобилестроении. Его активно используют в реверс-инжиниринге и науке.

Scantech Simscan 30

Самый маленький в мире сканер создала компания Scantech, это модель Simscan 30. Устройство сочетает компактные размеры и легкость: его габариты составляют 203х80х44 мм, а вес — 0,570 грамм.

Scantech Simscan — революция в мире трехмерных измерительных агрегатов. Модель демонстрирует одинаково эффективную работу в ограниченных пространствах и просторных площадях при оцифровке небольших и габаритных объектов. Сканирование одной рукой — с новым оборудованием Scantech Simscan это стало возможным.

В качестве подсвета 3D-сканер использует лазерные лучи. У него предусмотрено 3 рабочих режима: ультра-быстрое сканирование, работа в высокоточном режиме, сканирование глубоких отверстий с возможностью получения данных об объектах с рельефной поверхностью. В оборудование внедрен лазер 2 класса безопасности, который не причиняет вреда глазам.

Технические преимущества:

1. Лазерный сканер сочетает высокую точность до 0.02мм и скорость измерений до 2 020 000 измерений в секунду — это делает его выгодным приобретением. Размеры зоны сканирования 410 мм х 400 мм позволяют плавно и быстро воссоздавать объемные цифровые модели средне и крупногабаритных объектов.
2. Надежность и сохранение работоспособности в любых условиях. Scantech Simscan рассчитан на работу при температуре окружающей среды от -10 °C до 40 °C. Он выдерживает вибрации, а благодаря металлическому корпусу обеспечивает надежную защиту внутренних узлов от повреждений.
3. Захват мелких деталей с метрологической точностью измерений. Благодаря стабильности и высокому качеству результата сканер подходит для использования на производствах для контроля качества выпускаемой продукции.

В комплекте со сканером идет фирменное программное обеспечение ScanViewer. Софт оптимизирован для комфортной работы с измерительным оборудованием ScanTech. Пакет стартового ПО включает функции по контролю и анализу данных, возможность сравнения результата с CAD-моделью и другие опции. Ключевые преимущества программного обеспечения:

• создание высококачественных полигональных моделей по данным 3D-сканера;
• русскоязычное меню с интуитивно понятным пользовательским интерфейсом;
• возможность работы без подключения к сети;
• возможность выполнять сшивку сканов 2 способами: по геометрии или меткам.

Разработчик совершенствует программное обеспечение, регулярно выпускает обновления для повышения качества сканирования и комфорта пользователя во время работы.

SIMSCAN 22

3D сканер Scantech SIMSCAN 22 — одна из самых компактных моделей для ручного использования. Это инновационная система в индустрии трехмерной оптической метрологии. Сканер оцифровывает объекты со скоростью 1 250 000 измерений в секунду, а область его сканирования составляет 410 х 400 мм — все это обеспечивает плавную и эффективную работу оборудования.

Особенности и преимущества:

1. Сохранение безупречной работоспособности в тесных и просторных пространствах без ущерба качеству оцифровки.
2. Возможность управления сканером одной рукой. Аппарат весит 570 грамм, у него миниатюрные размеры, эргономичный дизайн.

3D-сканер SIMSCAN 22 ультрапортативный. Он характеризуется отличной мобильностью, что даёт возможность осуществлять 3D измерения в различных местах. Устройство отличается интуитивно понятным управлением, поэтому разобраться в тонкостях его работы сможет даже неопытный пользователь.

AXE-B17

В 2020 году команда ScanTech анонсировала выпуск новой модели сканера AXE-B17 из серии AXE. Устройство создано на базе собственных разработок и запатентованных решений. Оно легкое и мобильное. Размеры составляют 190х98х289 мм, вес — 1 кг. Оборудование работает по технологии оптического сканирования. Благодаря скорости в 2 000 000 измерений в секунду он быстро собирает данные об объекте и дает возможность получить значения точных отклонений на поверхностях.

Прибор AXE-B17 универсален. Он разработан для оперативной и высокоточной оцифровки средних и габаритных объектов. Например, для сканирования вертолета или автомобиля потребуется несколько минут работы. С оцифровкой справится один оператор. Сканер подходит для оцифровки темных и блестящих поверхностей, а также объектов со сложной геометрией. Возможно сканирование светоотражающих поверхностей без их дополнительной обработки матирующими средствами.

Особенности и преимущества AXE-B17:

• обеспечение быстрого и точного отклика благодаря 17 перекрещивающимся линиям синего лазера;
• возможность гибкого переключения режимов в соответствии с потребностями сканирования;
• обширная область сканирования 860 мм × 600 мм;
• возможность эксплуатации в температурном интервале от – 10 до + 40 градусов;
• интерфейс подключения USB 3.0

В комплекте к оборудованию идет программное обеспечение собственной разработки с русскоязычным интерфейсом — ScanViewer. Оно не требует подключения к интернету. Разработчик дает пользователям возможность бессрочно пользоваться лицензией, он регулярно выпускает обновления.

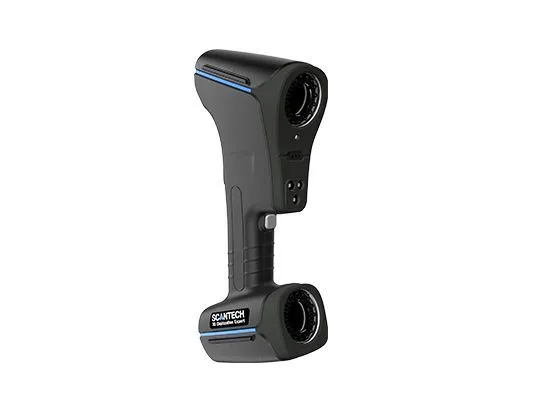

AXE-B11

Как и предыдущая модель, AXE-B11 относится к серии AXE, в которой объединены функции портативного сканера и система фотограмметрии. Устройство позволяет оцифровывать габаритные объекты до 10 метров. При этом отсутствует необходимость в использовании дополнительного оборудования — это экономит время и финансовые расходы владельца.

Оборудование оцифровывает объекты с помощью 11 пересекающихся синих лазерных линий. Скорость измерений составляет 1 300 000 измерений за 1 секунду. Пользователь сможет использовать одну лазерную линию для получения данных о геометрических сложных поверхностях с пазами и отверстиями.

Особенности модели:

• встроенная система фотограмметрии для сканирования габаритных объектов с минимальными погрешностями;
• высокая точность оцифровки — до 0,020 мм;
• зона сканирования — до 550 мм × 600 мм, область захвата — 2500 мм × 3000 мм.

Устройство компактное и мобильное. Для его переноски и хранения предусмотрен прочный водонепроницаемый кейс.

TrackScan P42

В 2020 году производитель ScanTech анонсировал выпуск универсальной контрольно-измерительной машины TrackScan P42. Это старшая версия сканера в модельной линейке оборудования TrackScan. Разработчик интегрировал в систему интеллектуальные технологии и высококлассную оптику.

Ручной трехмерный сканер TrackScan P42 объединил несколько технологий: лазерное объемное сканирование и камеру с опцией слежения E-Track. Интеллектуальное оптическое отслеживание гарантирует быстрое сканирование без использования маркеров, что ведет к увеличению продуктивности работ и снижению затрат на оцифровку.

Особенности TrackScan P42:

• три режима работы для решения профессиональных задач любого уровня сложности: 17 лазерных перекрестий, 7 параллельных лазерных линий и режим одной линии для сбора информации об объектах с глубокими отверстиями.
• стабильность и надежность: TrackScan P42 справляется с оцифровкой блестящих и черных поверхностей, у него предусмотрена защита от вибраций и температурных колебаний;
• сверхвысокая скорость сканирования — до 1 900 000 измерений в секунду при точности до 0,025 мм;
• беспроводная КИМ T-Probe в комплекте к оборудованию, предназначенная для получения точных сведений об отверстиях и скрытых точках.

Аппарат поставляется с мощным бесплатным программным обеспечением ScanViewer.

iReal 2E

Устройство ScanTech iReal 2E принадлежит к серии цветных трехмерных сканеров. Работает по технологии структурированного света, которая обеспечивает высокую степень детализации сканов. Модель отличается быстродействием, высокой цветопередачей и превосходным качеством результата. В оборудовании в качестве источника света выступают синие диоды и инфракрасный структурированный свет, которые отличаются безопасностью для глаз людей и животных.

ScanTech iReal 2E позволяет сканировать средние и крупные по размерам объекты до 4 метров с любой поверхностью, включая темную или глянцевую, а также оцифровывать людей. Модель оборудована 3 высокоточными камерами, которые позволяют захватывать мелкие элементы текстур.

Оборудование характеризуется высокой производительность. Скорость его измерений составляет до 550 000 точек в секунду, точность — до 0,1 мм. За счет интеллектуальных смешанных режимов выравнивания сканер подходит для обработки сложных поверхностей без применения маркеров.

Особенности модели:

1. Большая область захвата — 200 x 135 ~ 400 x 270 мм, позволяет сканировать объекты размером от 20 см до 3 метров.
2. Встроенная HD-камера промышленного исполнения с широким углом захвата дает возможность получать качественные цифровые модели, точность которых приближена к физическим объектам.
3. Возможность позиционирования с маркерами и без них.
4. Мобильность и компактность оборудования, которые позволяют выполнять оцифровку в любых местах, включая ограниченные пространства;
5. Интуитивное управление, обеспечивающее простоту и легкость эксплуатации.

KSCAN20

KSCAN20 — профессиональное оборудование для трехмерного сканирования с обширным спектром функциональных возможностей. На разработку устройства потребовалось более 2 лет. Все это время производитель улучшал технические параметры оборудования с учетом требований потребителей.

Принцип работы аппарата KSCAN20 построен на сочетании функции двойного лазерного сканирования и опции фотограмметрии, задача которой — расширить область сканирования, увеличить точность данных.

Преимущества модели:

1. Сочетание производительности с высокой детализацией. Скорость — 650,000 измерений за 1 секунду, точность — до 0.02мм. Точность измерений достигается в диапазоне от 20 см до 10 метров.
2. Высокое разрешение — до 10 мкм, которое позволяет четко оцифровывать текстуру любых предметов, например, монет.
3. Эффективность. Увеличенная скорость сканирования ведет к снижению временных затрат и расходов на подготовку объекта к оцифровке.

KSCAN20 оснащен многофункциональным программным обеспечением для объемного сканирования. С его помощью можно выполнять измерения, сравнивать скан с моделью CAD, искать деформации, контролировать размеры и допуски.

HSCAN771

Ручной аппарат HSCAN771 сочетает универсальность, высокую скорость оцифровки и превосходную детализацию полученных сканов. Предназначен для использования внутри или снаружи помещения, поскольку на качество полученного изображения не влияет уровень освещенности. Модель поддерживает режим сверхчувствительной оцифровки и сканирования глубоких отверстий.

HSCAN771 актуальна для 3Д-моделирования, инжиниринга, разработки трехмерных каталогов, игр и фильмов виртуальной реальности.

Особенности модели:

• вес — 0,95 кг, габариты — 315х165х105 мм;
• сканирование объектов на расстоянии до 30 см;
• скорость — 480,000 измерений в секунду;
• точность — до 0,03мм;
• возможность сканирования деталей любых размеров от 5 см до 4 метров;
• оперативное создание полигональной модели с помощью нажатия 1 кнопки;
• стабильная работа — оборудование можно использовать под воздействием солнечных лучей и производственных вибраций;
• возможность оцифровки объектов с глянцевой и черной поверхностью;
• оперативная автокалибровка, занимает 30 секунд.

Сканер поставляется с противоударным кейсом.

PRINCE775

Сканер PRINCE775 сочетает инновационные технологии и строгий эргономичный дизайн. Устройство выполняет оцифровку в двух режимах с помощью семи красных лазерных перекрестий и пяти синих параллельных лучей. PRINCE775 — выбор тех, кто отдает предпочтение производительным устройствам с высокой степенью детализации.

Технические характеристики и особенности модели:

1. Скорость — 480 000 измерений в секунду или 120 кадров, разрешение — 0,05 мм, глубина резкости — 250 мм, точность — до 0,03 мм.
2. Оперативная калибровка. Сканер поддерживает опцию быстрой калибровки — настройка занимает порядка 30 секунд.
3. Возможность оперативного переключения со сканирования красным лазером на синий и наоборот. Действие выполняется с помощью нажатия кнопки на корпусе устройства.
4. Превосходная степень детализации за счет разрешения в 0,02 мм.

Оборудование справляется с оцифровкой объектов со светопоглощающими и глянцевыми поверхностями. Модель PRINCE775 портативная, она поставляется в надежном ударопрочном кейсе.

ScanTech AutoScan-KM

ScanTech AutoScan-KM — стационарная роботизированная система с промышленным сканером KSCAN20. Актуальна для использования на производственных предприятиях. Позволяет выполнять контроль выпускаемых изделий. Благодаря высокой точности сканирования система способна оптимизировать производство и сократить издержки предприятия.

Особенности установки:

• работает по методике лазерной засветки;
• для оцифровки использует от 11 до 22 лазерных линий со 2 классом безопасности;
• выполняет до 1 350 000 измерений в секунду;
• область сканирования — 1440 x 860 мм, точность — 0,2 мм.

Система рассчитана на круглосуточную работу. Благодаря бесперебойному функционированию 24/7 оборудование помогает сократить время выхода на рынок новых продуктов и увеличить рентабельность инвестиций.

Система фотограмметрии MScan-L15

MSCAN-L15 — фотограмметрическая система, предназначенная для выполнения измерений и контроля крупногабаритных объектов. Большая глубина резкости и площади съемки позволяет работать с объектами от 2 до 10 метров, выполняя оцифровку с точностью до 0.015 мм/м. Система работает на базе программного обеспечения GloPhoto, она защищена патентами.

Оборудование MScan-L15 совместимо со всеми ручными сканерами бренда ScanTech и другими контрольно-измерительными аппаратами. Использование 3Д-сканеров в паре с системой фотограмметрии дает возможность увеличить точность конечных результатов.

Оборудование отличается небольшим весом, эргономичным дизайном, компактностью — все это позволяет выполнять длительные измерительные работы. Устройство MScan-L15 надежное и простое в эксплуатации. Это хорошее решение для пользователей разного уровня: от начинающих до опытных специалистов, проводящих метрологические исследования. С его помощью выполняют высокоточные и эффективные измерения в сфере обратного проектирования и контроля качества выпускаемых на производстве деталей. Применение системы — хороший способ сделать рабочий процесс продуктивным и снизить эксплуатационные издержки.

Производитель поставляет измерительное оборудование с противоударным влагозащищенном кейсе, линейками, различными аксессуарами. В комплекте предусмотрено все необходимое для выполнения работ. Систему можно использовать в паре со сканерами или самостоятельно (позволяет определить расстояние между отверстиями, обнаружить оси, выявить межосевые расстояния и произвести другие измерения).

AirGO Pro

Производитель ScanTech представил новое устройство, которое предназначено для автономного сканирования в местах без электропитания. Благодаря отсутствию необходимости подключения оборудования к компьютеру с помощью кабеля достигается безграничная свобода действий при оцифровке объектов в сложных условиях. Система совместима с ручными сканерами таких серий: KSCAN, AXE, TrackScan, SIMSCAN.

В устройство встроен мощный процессор, который позволяет хранить отсканированные данные. В дальнейшем информацию можно передать на ПК через Wi-Fi. Производитель поставляет в комплекте к сканеру AR-очки, предназначенные для наблюдения за процессом оцифровки в реальном времени.

Система отличается небольшими размерами — 164 x 159 x 87 мм, ее вес составляет 0,8 кг. Устройство допускается эксплуатировать в широком температурном интервале — от -10 до + 40 градусов. AirGO Pro укомплектован двумя сменными аккумуляторными батареями емкостью 6000 мА·ч. Они обеспечивают бесперебойное питание при продолжительной оцифровке.

Сферы применения сканеров ScanTech

Промышленные сканеры ScanTech могут оцифровывать детали со сложными поверхностями и сохранять работоспособность в условиях ограниченного пространства. Благодаря устройствам возможно отсканировать физический объект и получить его цифровую модель для последующего редактирования или печати на трехмерном принтере.

Задачи, которые решают сканеры ScanTech:

1. Контроль качества на производстве. С помощью оборудования возможно измерить любые геометрические параметры, выполнить метрологический контроль деталей и производственного оснащения.
2. Реверс-инжиниринг объектов с целью быстрого получения проектных документаций для последующей модернизации продукции.
3. Проектирование и моделирование для прототипирования и оценки внешнего вида объектов.
4. Цифровая архивация любых предметов и деталей (например, снятых с производства).

Сканеры ScanTech используют во многих отраслях: автомобильной, авиационной и аэрокосмической. Они становятся помощниками в медицине, архитектуре, науке и образовании. Устройства позволяют сократить время и расходы на этапе разработки нового продукта и повысить качество выпускаемых товаров.
