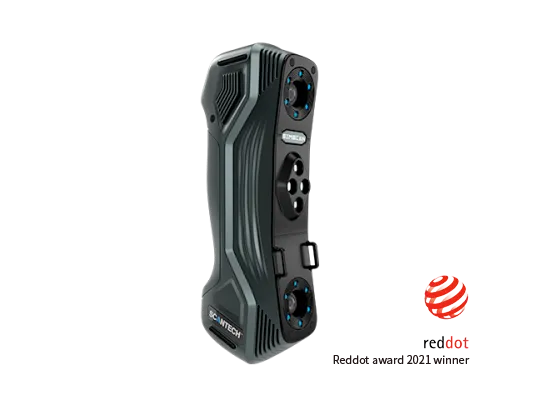

3D сканер ScanTech SIMSCAN 22

Характеристики

Страна производитель
Китай
Производитель
ScanTech
Габариты
203х80х44 мм
Скорость сканирования
До 1 250 000 измерений/с

SIMSCAN, самый компактный на рынке ручной лазерный 3D-сканер, представляет собой инновационную разработку в ряду традиционных 3D-сканеров и революционный продукт в отрасли оптических 3D-измерений.

Будучи помещенным в ограниченное пространство или работая вблизи крупногабаритных объектов, SIMSCAN, тем не менее, производит высококачественные 3D-измерения без каких-либо ограничений из-за рабочей среды. Системаизмерения помогает с метрологической точностью зафиксировать каждую деталь и в кратчайшие сроки построить 3D-модель. Минималистический дизайн металлического корпуса обеспечивает SIMSCAN баланс между весом и производительностью.

SIMSCAN 22 2.png

Программное обеспечение ScanViewer

 В комплекте со сканером идет программное обеспечение собственной разработки. Оно лучшим образом оптимизировано для работы со сканерами ScanTech, и получения данных метрологической точности. В пакет базового программного обеспечения так же добавлены функции по контролю, анализу, возможность сравнение с CAD моделью, а также проведение измерений в 3D и в определенном сечении.

 Основные достоинства программного обеспечения

·         Создание качественной полигональной модели по данным получаемым с 3D сканера

·         Русскоязычный интерфейс

·         Не требует подключения к интернету

·         Возможность сканировать в одном проекте с разным разрешением, для повышения эффективности работы

·         Возможность сшивать сканы по геометрии или меткам

·         Специализированный режим измерений

·         Сравнения с CAD моделью

Активное развитие программного обеспечения с постоянной оптимизацией и улучшениями.


Успешный опыт 3D измерений

- 7x7 синих лазерных линий в стандартном режиме, 1 250 000 измерений в секунду с областью сканирования

410 * 400 мм обеспечивают плавную и эффективную трехмерную оцифровку.

SIMSCAN 22 3.png

Управление одной рукой

- Весит всего 570 г при габаритах 203 × 80 × 44 мм.

- SIMSCAN обеспечивает беспрецедентную простоту сканирования любого объекта одной рукой.

SIMSCAN 22 4.png

Детализация окружающих предметов

- В режиме сверхвысокой детализации сканирования может достигать разрешения 0,025 мм

- Ни одна деталь не останется без внимания, даже при сканировании сложных поверхностей.

SIMSCAN 22 5.png

Максимальная надежность

- Инновационный цельнометаллический корпус обеспечивает надежную защиту.

- Высокопрочные конструкционные материалы корпуса обеспечивают исключительную долговечность.

SIMSCAN 22 6.png

Технические характеристики


Модель

SIMSCAN

Режим сканирования

Сверхбыстрый

Сверхвысокой детализации

Источник излучения

7х7 синих лазеров

7 параллельных синих лазерных линий

Точность

до 0.02мм

Объемная точность

0,020 мм + 0,060 мм/м

0,020 мм + 0,015 мм/м

Объемная точность с использованием дополнительной эталонной линейки

0.02мм/м (Опция)

Разрешение

0,035 мм


Скорость измерений

До 1 250 000 измерений в секунду


Класс лазера

Класс II (безопасный для глаз)

Область сканирования

410 мм х 400 мм


Расстояние до объекта

300 мм


Глубина резкости

250 мм

Портативный КИМ

Опция

Точность кромки

0.03мм

Программное обеспечение

ScanViewer

Контроль труб в ПО

Опция (поддерка lra данных)

Выходные форматы

pj3, asc, igs, txt, mk2, umk, stl, ply, obj

Температура окружающей среды

От -10 °C до 40 °C

Патенты

CN204902790U, CN206905709U, CN107202554, CN204902785U, CN106403845, WO2018049843, CN106500627, WO2018072434, CN106500628, WO2018072433, CN206132003U, CN104501740
