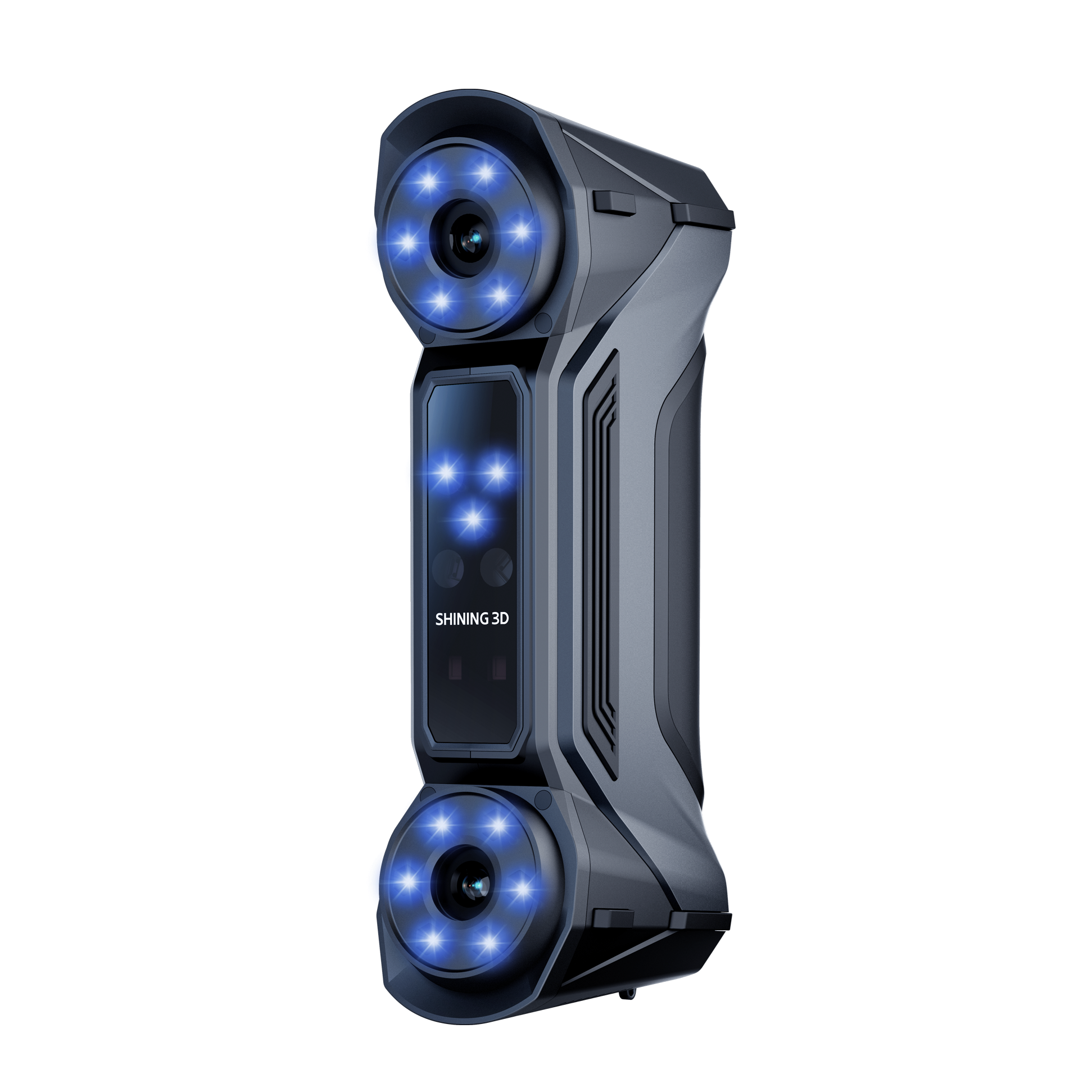

3D-сканер Shining 3D FreeScan Combo+ Wireless

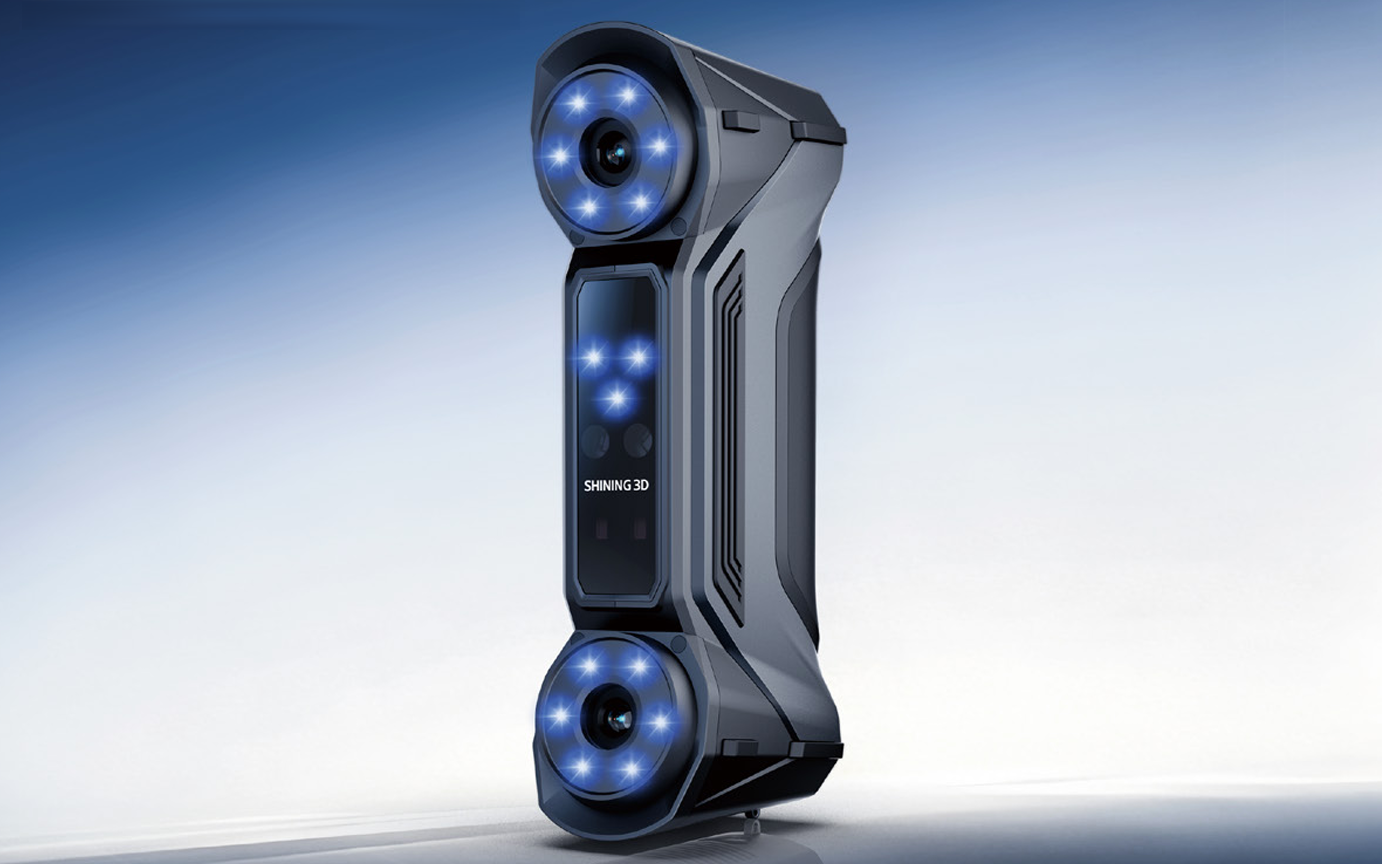

SHINING 3D FreeScan Combo+ Wireless — компактный беспроводной ручной 3D-сканер метрологического класса с гибридным источником света, объединяющий синий лазер и инфракрасный VCSEL. Модель предназначена для промышленного контроля, измерения геометрии, обратного проектирования и цифровизации деталей различного размера. В отличие от предыдущей версии FreeScan Combo+, беспроводная модель получила поддержку Wi-Fi 7, встроенную фотограмметрию на основе видео VPG, увеличенное количество лазерных линий и более высокую скорость сканирования.

Беспроводное сканирование по Wi-Fi 7

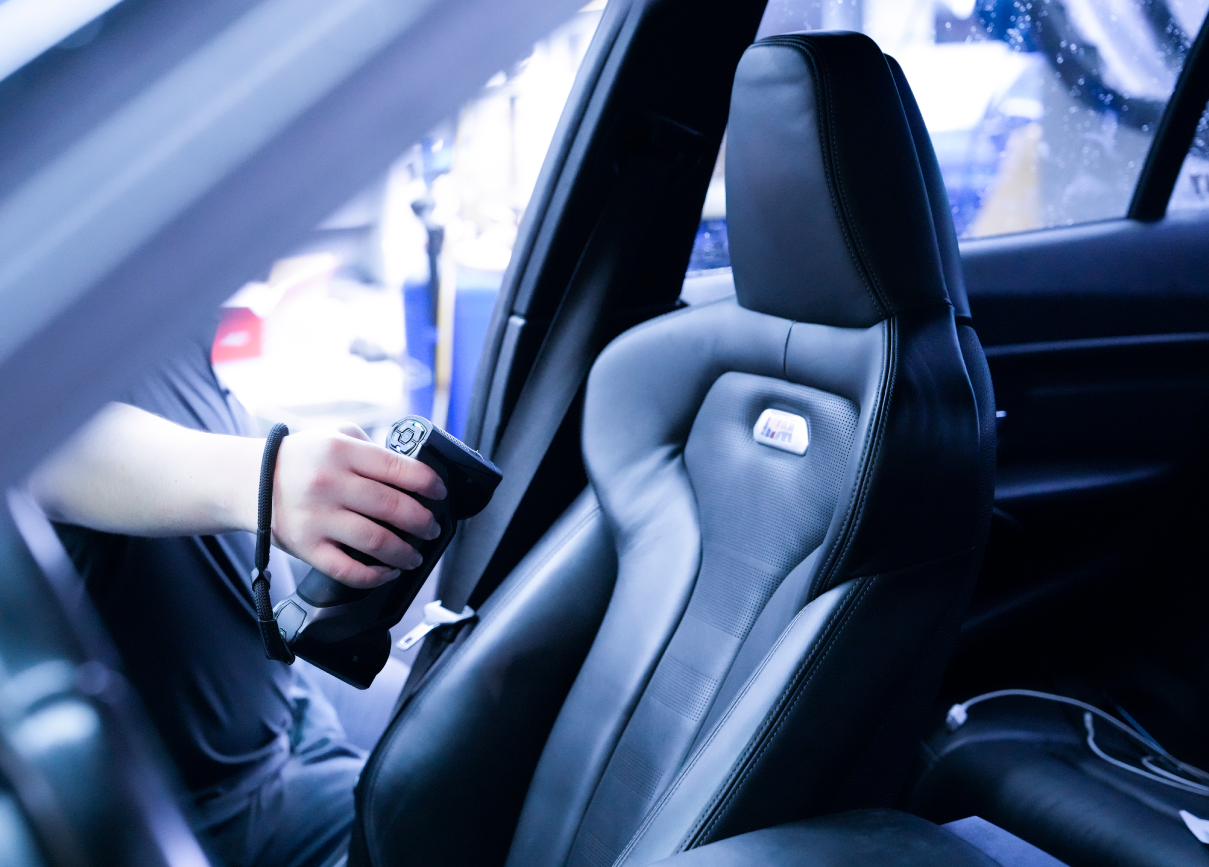

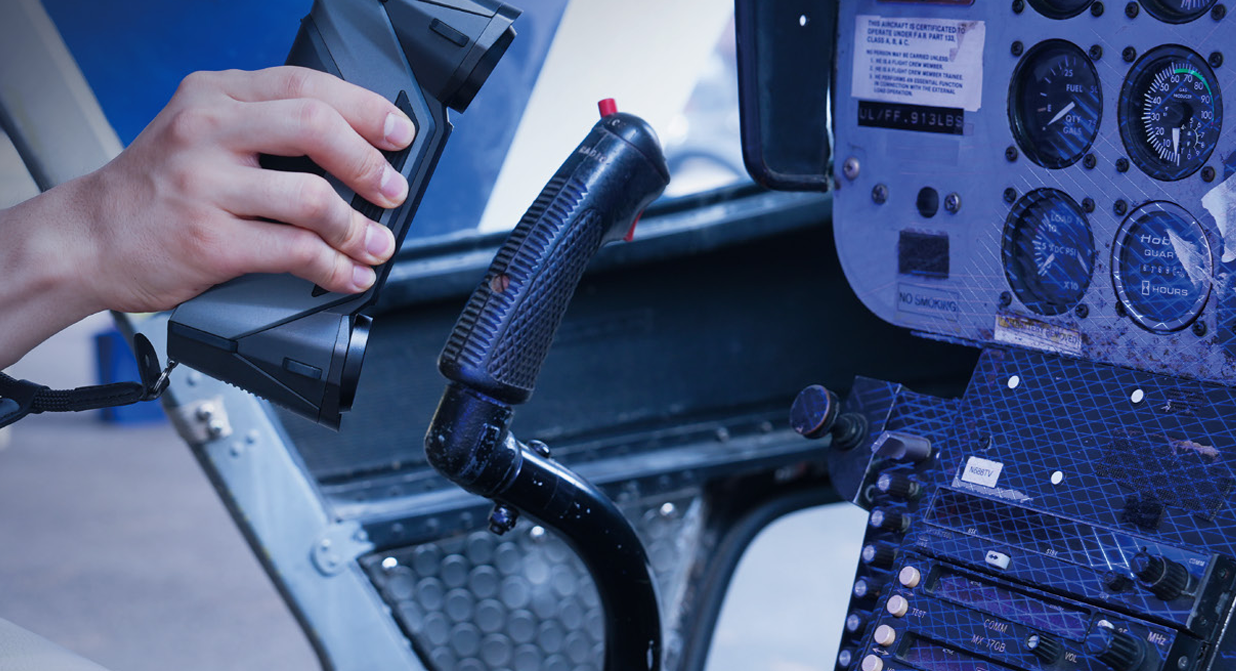

Главное преимущество FreeScan Combo+ Wireless — возможность работать без постоянного подключения к компьютеру кабелем. Сканер использует Wi-Fi 7 и технологию подавления помех для быстрой и стабильной передачи данных. Это дает оператору больше свободы при перемещении вокруг объекта и особенно удобно при контроле крупных деталей, работе в ограниченном пространстве и на производственных площадках. Беспроводное соединение используется именно для передачи данных и не влияет на заявленную точность измерений. При необходимости сканер также поддерживает проводной режим работы.

Гибридный источник света

FreeScan Combo+ Wireless сочетает синий лазер и инфракрасный источник VCSEL, благодаря чему один сканер подходит для разных сценариев 3D-съемки. Синий лазер используется для точного получения геометрии, в том числе при работе со сложными, темными и отражающими поверхностями. Инфракрасный режим предназначен для быстрого сканирования объектов с характерными геометрическими особенностями и позволяет работать без нанесения маркеров.Такое сочетание делает сканер универсальным инструментом для промышленного контроля и обратного проектирования.

Высокая скорость сканирования

В режиме высокоскоростного сканирования FreeScan Combo+ Wireless использует 93 синие лазерные линии и обеспечивает скорость до 9,106,000 точек/с. Частота кадров достигает 180 FPS, что позволяет быстро захватывать большие поверхности и получать плотный массив 3D-данных. Для более детальной работы предусмотрены 25 параллельных лазерных линий, а для глубоких отверстий и труднодоступных участков — отдельная лазерная линия. Такое разделение режимов позволяет выбирать оптимальный способ сканирования в зависимости от геометрии объекта.

Точность 0,02 мм

FreeScan Combo+ Wireless обеспечивает точность сканирования до 0,02 мм. Объёмная точность без VPG составляет 0,02 + 0,03 мм/м, а при использовании встроенной технологии VPG достигает 0,02 мм + 0,015 мм/м.

Встроенная фотограмметрия VPG (опция)

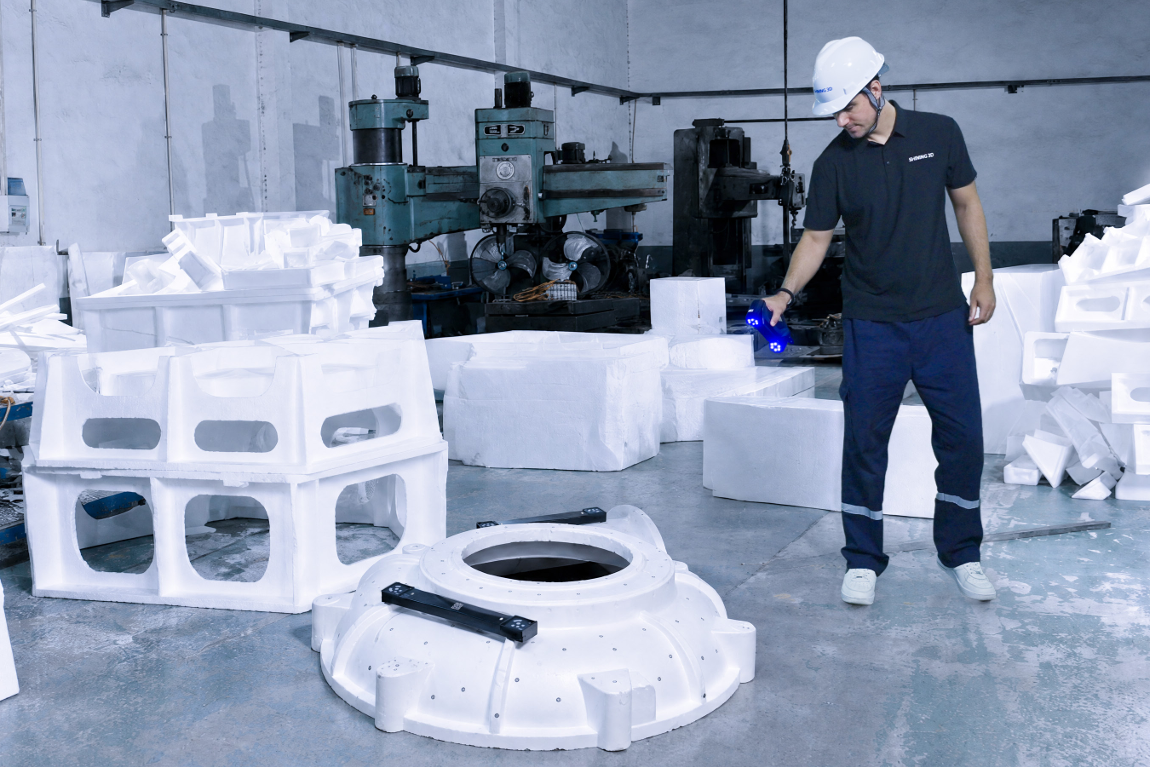

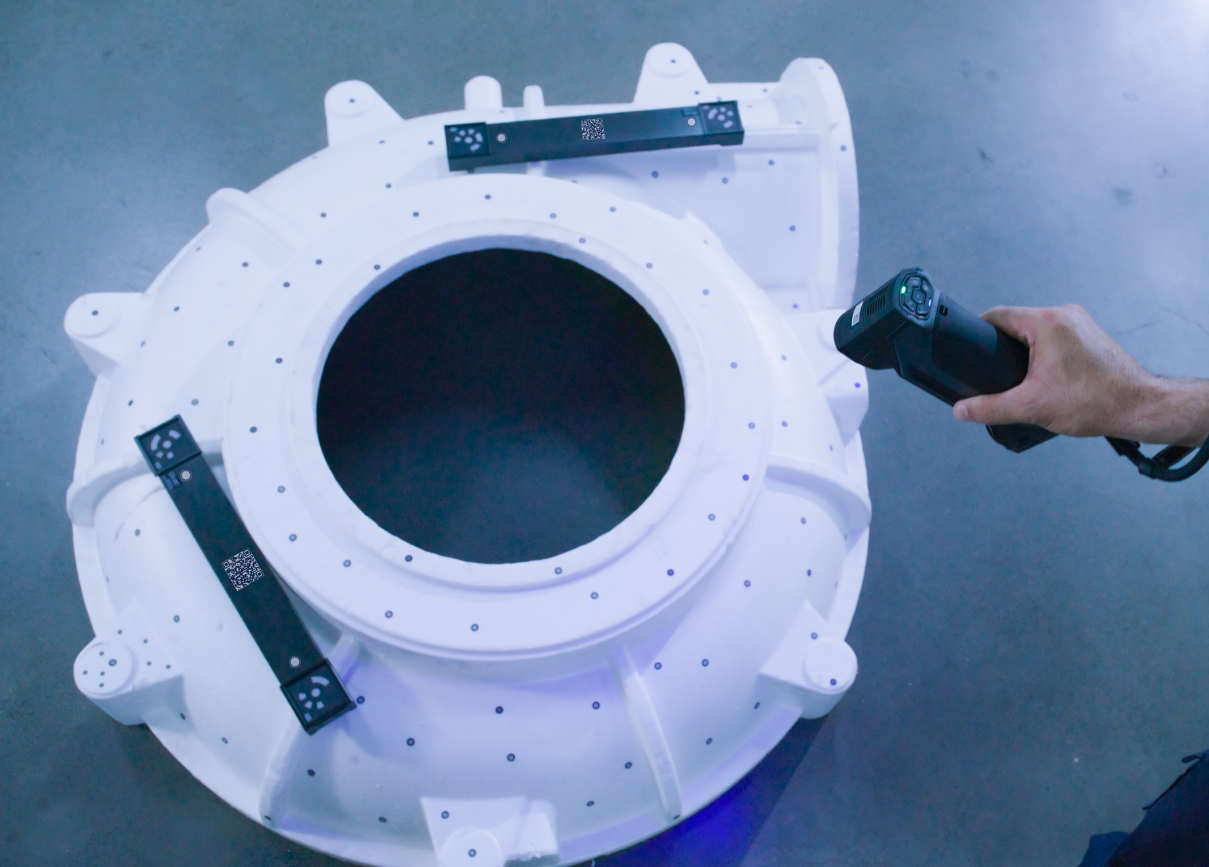

Video Photogrammetry (VPG) — встроенная в 3D-сканер FreeScan Combo+ Wireless технология фотограмметрии, предназначенная для повышения стабильности пространственных измерений при работе с крупными объектами. Во время сканирования система отслеживает положение опорных маркеров и уменьшает накопление погрешности. VPG позволяет получать высокую объёмную точность на больших деталях и не требует использования кодированных маркеров. Для работы предусмотрены калибровочные масштабные линейки (приобретаются отдельно), которые позволяют контролировать пространственную точность при крупноформатных измерениях.

Сканирование без маркеров

Инфракрасный режим позволяет сканировать объекты без нанесения маркеров на поверхность. Это сокращает время подготовки детали и упрощает работу с поверхностями, на которых нанесение маркеров нежелательно или затруднено. Режим особенно полезен при работе с деталями, имеющими выраженные геометрические особенности.

Режимы сканирования

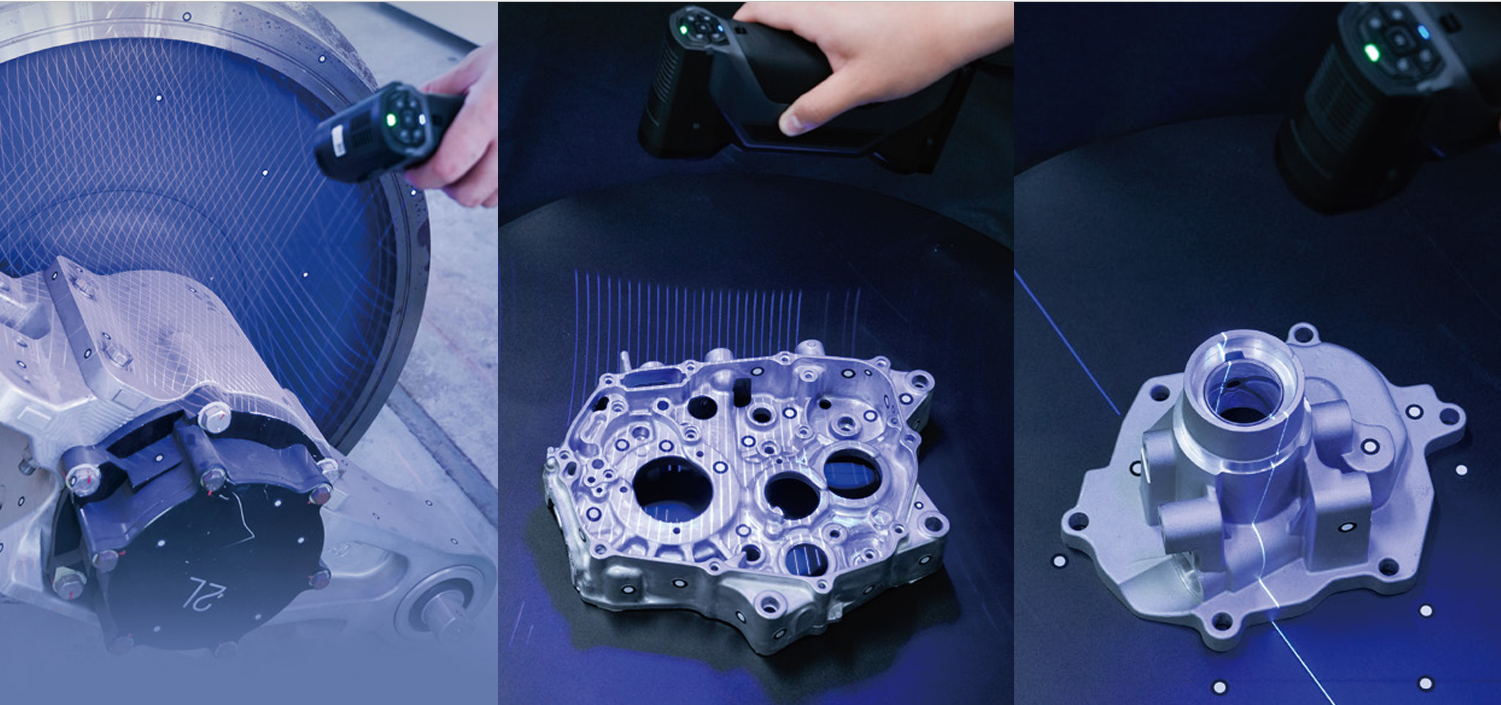

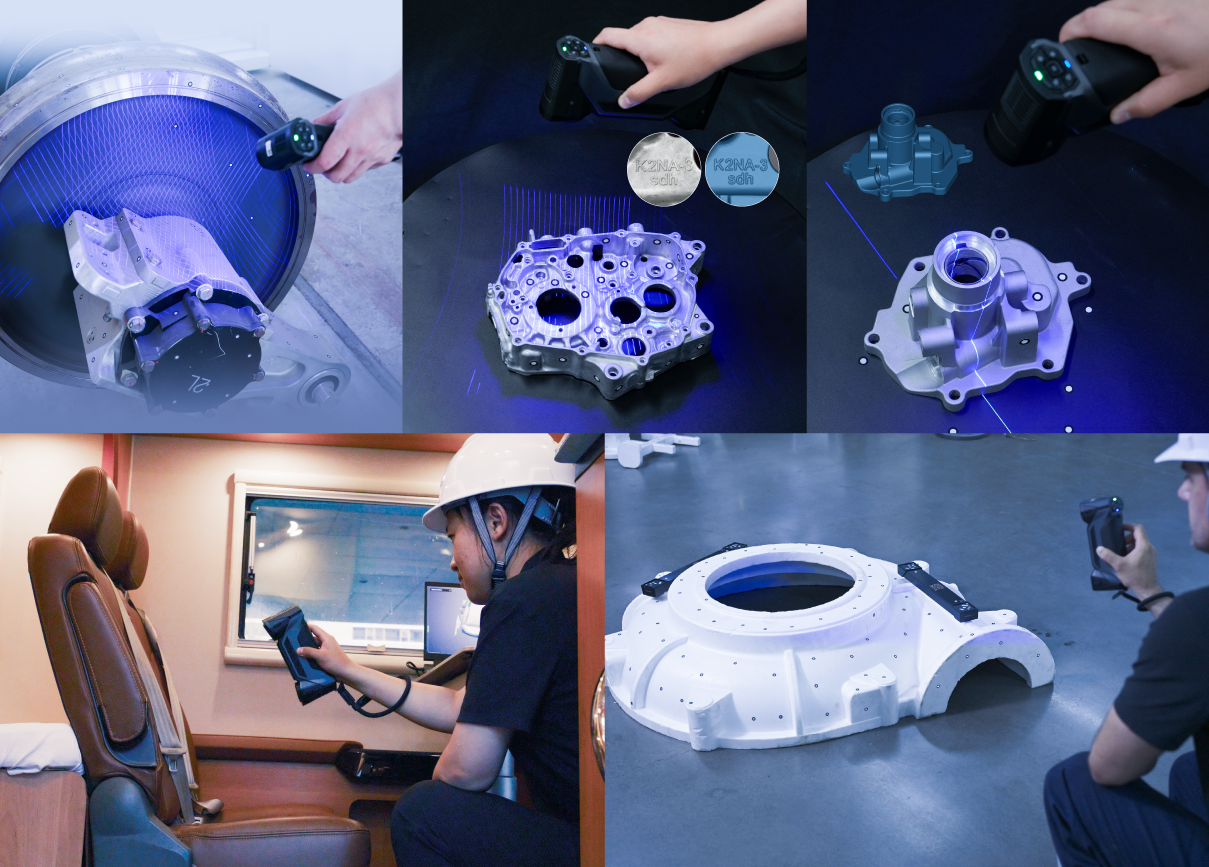

FreeScan Combo+ Wireless поддерживает несколько режимов, позволяющих адаптировать процесс оцифровки под конкретный объект:

• Высокоскоростное сканирование — 93 лазерные линии для быстрого захвата общей геометрии;
• Детальное сканирование — 25 параллельных лазерных линий для получения мелких элементов;
• Сканирование глубоких отверстий — одна лазерная линия для труднодоступных участков;
• ИК-сканирование — быстрый режим без нанесения маркеров;
• VPG-сканирование — режим с оптимизацией объёмной точности для крупногабаритных измерений (опция).

Компактный и легкий

При массе всего 550 г FreeScan Combo+ Wireless остается удобным инструментом для длительного ручного сканирования. Небольшой вес также упрощает перемещение оператора вокруг крупной детали во время продолжительных измерений.

До 2 часов работы от одного аккумулятора

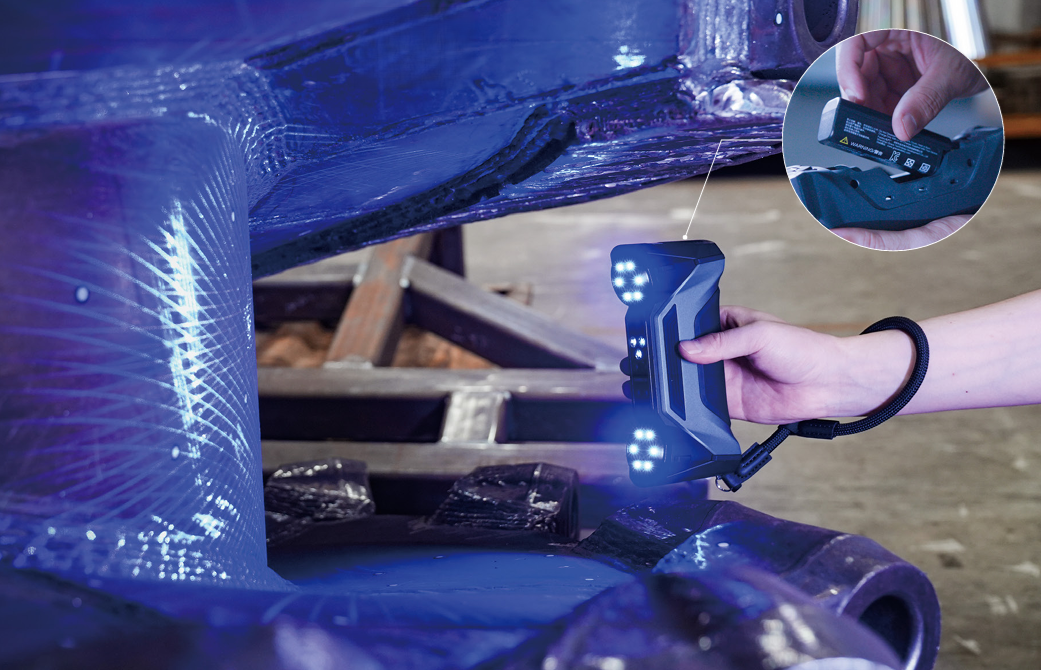

В комплектацию сканера входят три перезаряжаемых аккумулятора. Каждый аккумулятор обеспечивает до 2 часов непрерывного сканирования. Быстрозарядная док-станция позволяет одновременно заряжать два аккумулятора, пока третий используется в сканере. Такой формат позволяет организовать продолжительные измерительные сессии с минимальными перерывами на замену и зарядку аккумуляторов. Сканер также может получать питание непосредственно от кабеля или внешнего аккумулятора.

Интеллектуальное разрешение

Программное обеспечение FreeScan автоматически регулирует разрешение сетки в зависимости от кривизны поверхности. Это позволяет сохранять больше деталей на сложных участках объекта, одновременно избегая избыточного количества данных на относительно ровных поверхностях. Дополнительно программа отображает качество получаемых данных в реальном времени, помогая оператору контролировать процесс сканирования непосредственно во время работы.

Распознавание элементов с помощью ИИ

FreeScan Combo+ Wireless поддерживает интеллектуальное распознавание геометрических элементов. Система автоматически определяет границы и помогает быстро измерять круглые отверстия, прямоугольные отверстия и пазы.Функция упрощает последующий метрологический анализ и особенно полезна при контроле деталей с большим количеством повторяющихся геометрических элементов.

Программное обеспечение

FreeScan Combo+ Wireless работает с программным обеспечением FreeScan, которое используется для сбора и обработки 3D-данных. ПО предоставляет инструменты визуализации сетки в реальном времени, интеллектуального разрешения и контроля качества получаемых данных.

Для последующей инспекции и обратного проектирования используется профессиональные программные решения SHINING 3D Inspect, PolyWorks, Geomagic Control X, EXModel Pro, BlueStar Mapping и Geomagic Design X.

Области применения

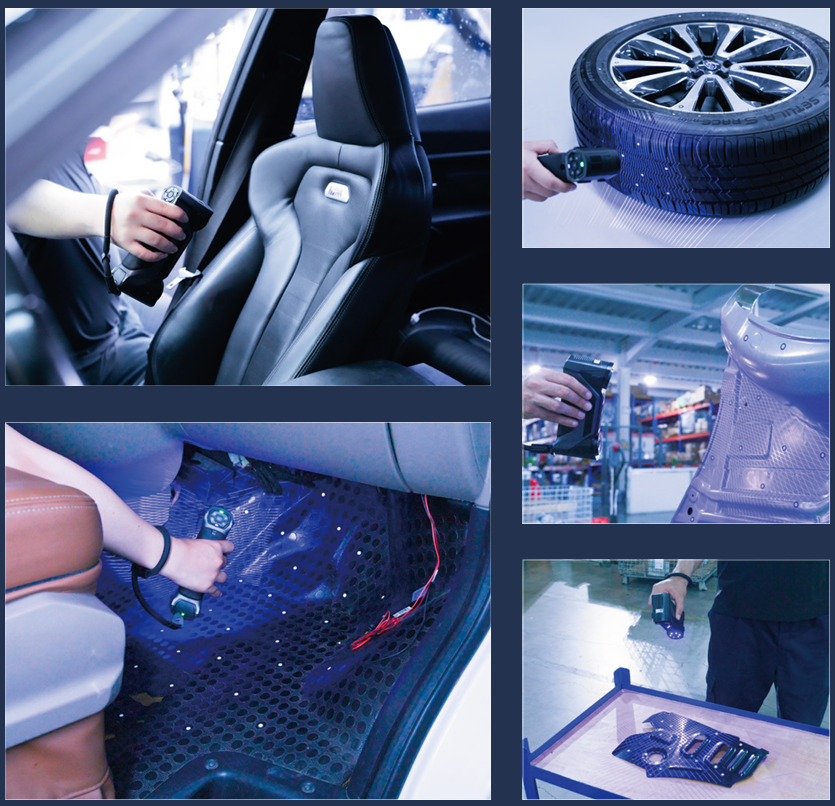

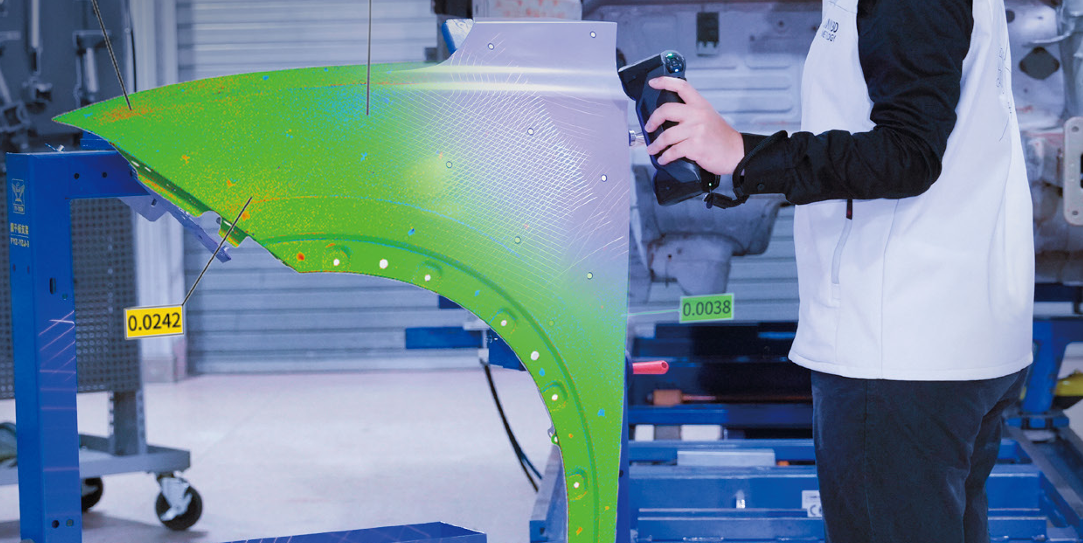

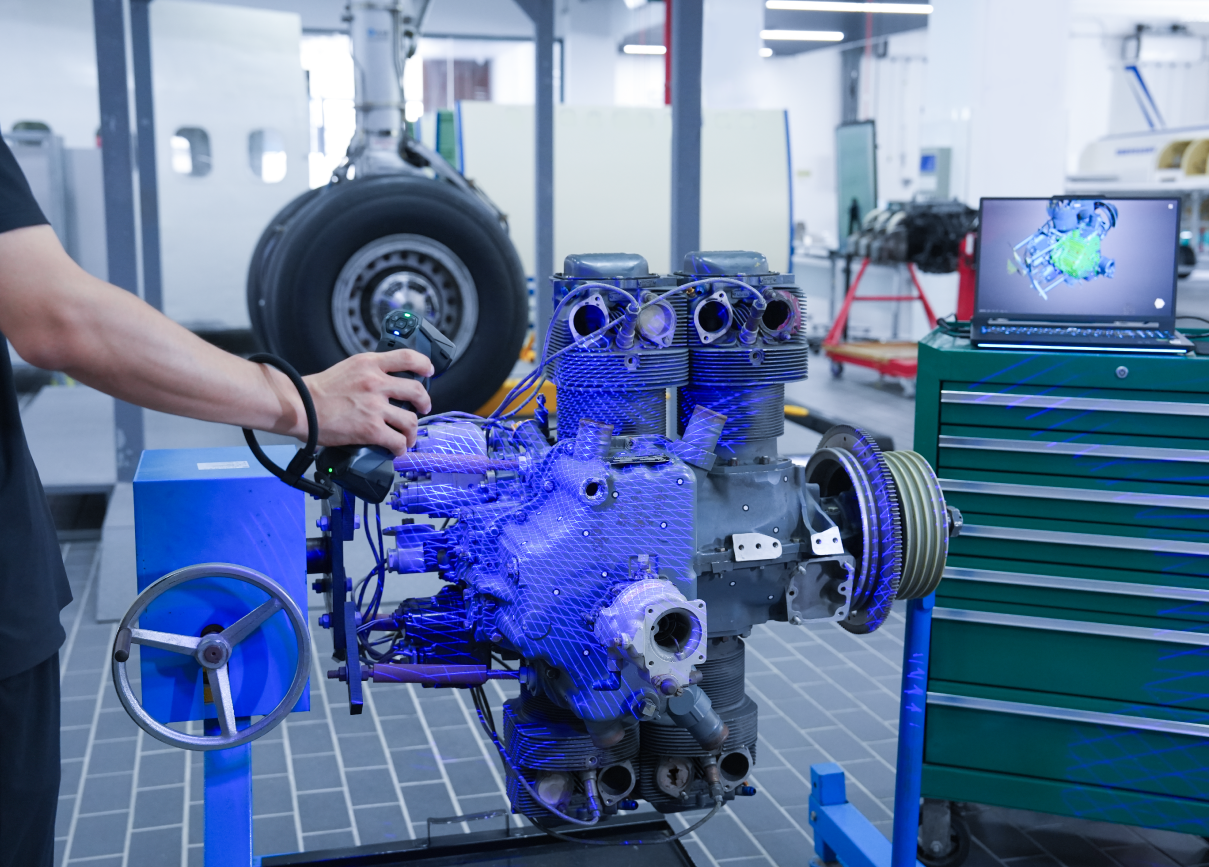

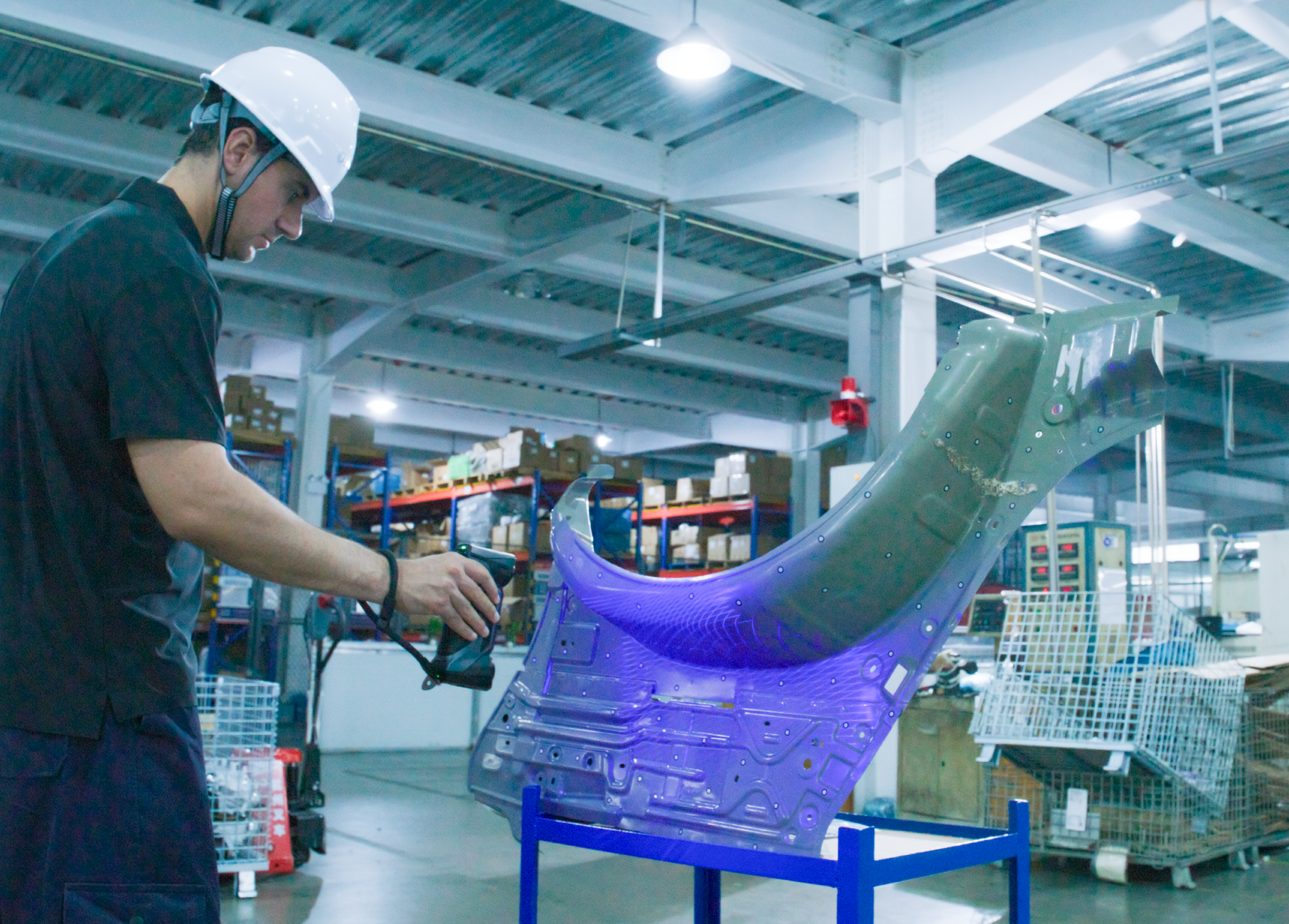

SHINING 3D FreeScan Combo+ Wireless предназначен для промышленного 3D-контроля, измерения геометрии и обратного проектирования деталей малого, среднего и крупного размера. Сканер подходит для контроля автомобильных кузовных элементов и листового металла, измерения отверстий и отклонений поверхностей, инспекции промышленного оборудования и отливок, а также для анализа деформаций и повреждений крупных деталей. Благодаря беспроводной работе, гибридному источнику света, VPG и режиму сканирования без маркеров устройство может применяться в автомобилестроении, машиностроении, тяжелой промышленности, энергетике, производстве транспортного оборудования и других промышленных сферах.
