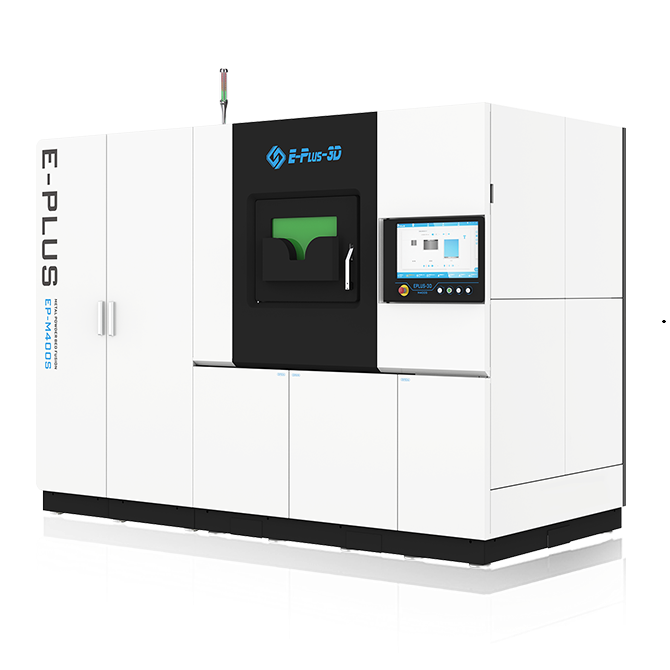

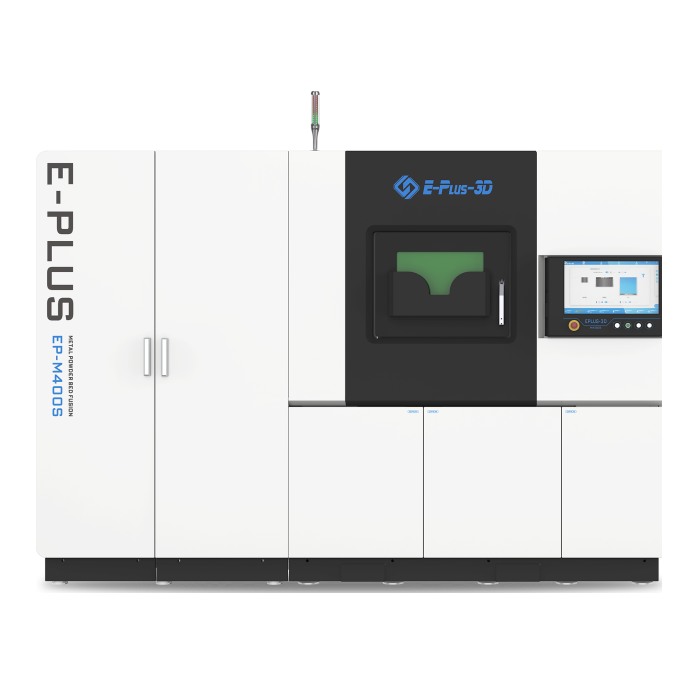

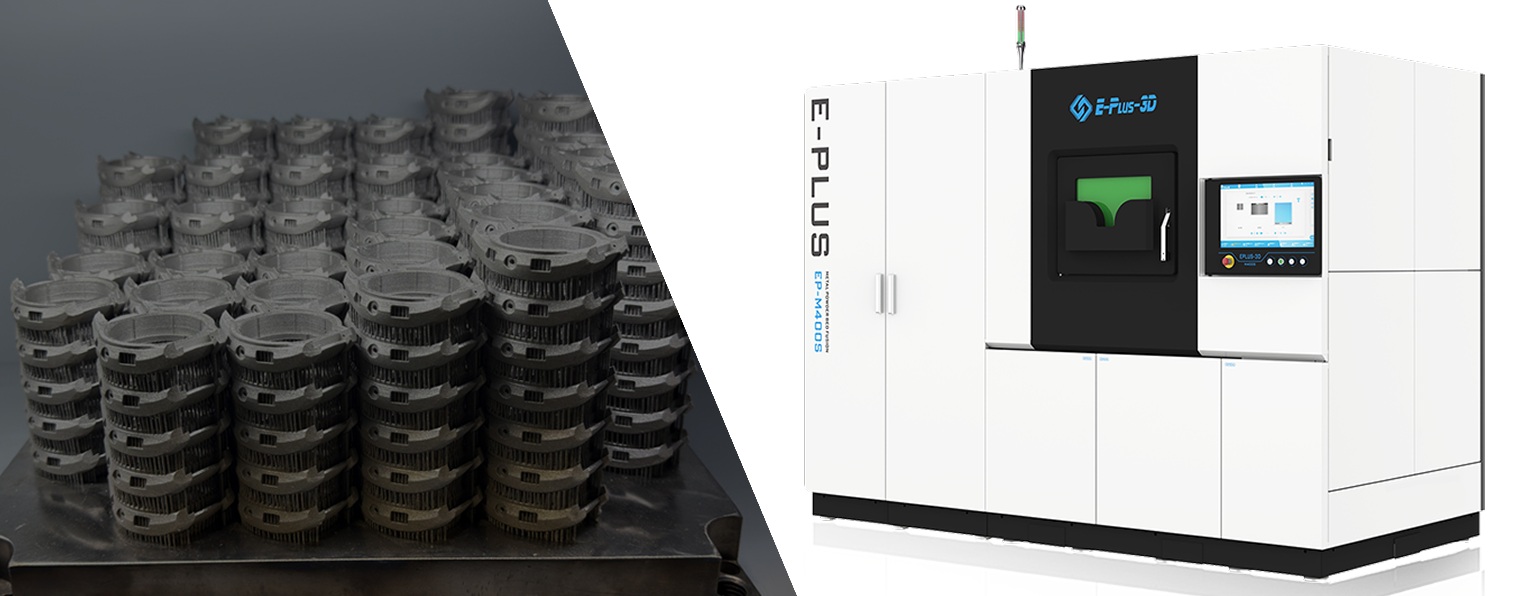

3D-принтер Eplus3D EP-M400S

Eplus3D EP-M400S — это высокопроизводительный промышленный 3D-принтер для аддитивного производства металлических изделий методом послойного лазерного сплавления (MPBF/SLM). Будучи развитием модели EP-M400, версия M400S создана с упором на максимальную производительность, гибкость конфигурации и ускорение вспомогательных процессов. Оборудование оптимизировано для прямого аддитивного производства крупногабаритных, высокоточных и ответственных узлов в аэрокосмической, авиационной и автомобильной отраслях.

Особенности

• Двунаправленное нанесение порошка и верхняя подача: конструкция оснащена бункером верхней подачи и системой двунаправленного разравнивания порошкового слоя. Это сокращает время дозирования и распределения порошка до 30%, существенно повышая общую скорость цикла печати.

• Высокая механическая однородность: оптимизированная гидродинамика потоков защитного газа в камере гарантирует быстрое удаление побочных продуктов спекания (дыма, пыли). При работе нескольких лазеров в зонах их перекрытия отклонение механических свойств готовой детали не превышает 5%, а плотность изделий достигает более 99,9%.

• Полная открытость: оператор имеет доступ к изменению мощности, скорости сканирования, направления штриховки лазера и параметров печати внешних поверхностей. Система поддерживает металлические порошки любых производителей на рынке.

• Гибкая мощность: возможность выбора конфигурации с 1, 2, 3 или 4 волоконными лазерами мощностью 500 Вт, 700 Вт или 1000 Вт.

Высокая точность и качество аддитивного производства

Высокая детализация изделий достигается за счет прецизионного послойного селективного плавления металлического порошка при толщине слоя от 20 до 120 мкм и малом диаметре пятна фокусировки лазера в 70 мкм (до 120 мкм). Стабильно высокое качество 3D-печати также обеспечивается уникальной траекторией сканирования и жестким контролем концентрации остаточного кислорода в рабочей камере.

Минимальная толщина слоя в сочетании со сфокусированным лазерным лучом гарантирует отличную шероховатость поверхности, строгую геометрическую точность и высокую повторяемость синтезируемых деталей. Благодаря использованию передовой оптической схемы, характеристики лазерного излучения остаются неизменными по всей площади платформы построения.

Оптическая система

Оптическая система принтера EP-M400S является прецизионным комплексом, в состав которого входят волоконный лазерный источник, коллиматор луча, двухосевой гальванометрический сканатор, F-theta линза, оптоволоконный кабель и защитное сменное стекло. Для обеспечения максимальной стабильности траектории и мощности излучения Eplus3D использует компоненты от ведущих мировых производителей.

• Источник лазерного излучения (IPG Photonics): В качестве базового излучателя применяется высокопроизводительный волоконный лазер мощностью 500 Вт, 700Вт или 1000 Вт. Он характеризуется высоким КПД, пиковой удельной мощностью, минимальным сопутствующим тепловыделением и гарантирует высокую однородность луча во всех точках платформы построения.

• Оптический коллиматор и оптоволокно (QBH / IPG): Высокочистый волоконный кабель доставляет излучение к коллиматору, который преобразует расходящийся световой поток в строго параллельный пучок с заданным размером пятна фокусировки.

• Гальванометрический сканатор (Scanlab): Высокоскоростное позиционирование луча (до 8 м/с) реализуется с помощью цифрового двухосевого гальванометра (сканирующей головки). Сканатор состоит из двух прецизионных зеркальных элементов (X и Y) с ортогональным расположением. Каждое зеркало приводится в движение высокочастотным отклоняющим двигателем (сервоприводом с обратной связью). Луч последовательно отражается от зеркала X на зеркало Y, меняя координату по командам от контроллера принтера.

• F-theta линза и защитная оптика (Sill Optics / II-VI): Отраженный сканатором луч проходит через специализированный объектив F-theta. Линза устраняет геометрические искажения и обеспечивает плоскостное фокусирование луча в мелкодисперсное пятно постоянного диаметра от 70 до 120 мкм по всей рабочей зоне. Для защиты дорогостоящей оптики от сварочного дыма и брызг металла под объективом установлено кварцевое сменное защитное стекло с просветляющим покрытием.

Система управления

3D-принтер EP-M400S оснащен распределенной системой управления под управлением 64-битной ОС Windows 10. Комплекс состоит из ПК верхнего уровня (подготовка и нарезка моделей с передачей файлов по Ethernet), управляющего промышленного компьютера, ПЛК и сенсорного HMI-интерфейса.

Компьютер верхнего уровня выполняет нарезку модели на слои и генерирует необходимые принтеру файлы, которые передаются на промышленный компьютер через соединение Ethernet. Сенсорный экран представляет собой интерфейс для управления принтером. Промышленный компьютер управляет загрузкой порошка, выпускными и впускными клапанами, предохранительными замками и другими элементами управления через ПЛК. Он отвечает за анализ файлов печати, мощность лазера, управляет гальванометром, сканатором и лазером в процессе печати. Система имеет промышленную шину, включающую блок управления лазером гальванометра, блок перемещения каретки ракеля и печатной платформы, а также блок управления атмосферой окружающей среды, блок управления циркуляцией газа, блок управления нагревом порошка, блок охлаждения лазера, система контроля слоя, контроль ванны расплава, изменения геометрических размеров и мощности лазера и др.

Высокий уровень безопасности

Безопасность и стабильность работы Eplus3D EP-M400S обеспечиваются интеграцией более чем 10 специализированных технологий защиты, предотвращающих риски возгорания и загрязнения рабочей зоны. Интеллектуальная система осуществляет непрерывный мониторинг технологических условий и параметров подачи защитного газа в режиме реального времени.

Герметичная дверь доступа типа «перчаточный бокс» оснащена умным электронным замком с автоматическим управлением и двойной механической блокировкой для максимальной безопасности оператора. При любом аномальном открытии двери мгновенно срабатывает защитная сигнализация, предотвращая аварийные ситуации. Встроенная двухперчаточная структура с блокировочной панелью позволяет выполнять любые внутренние манипуляции без разгерметизации рабочей камеры, а высококачественное натяжное уплотнение с возможностью автоматического или ручного контроля обеспечивает идеальную изоляцию печатной среды.

Системы фильтрации и рециркуляции

Во время лазерного плавления металлического порошка выделяется большое количество пыли, способной ухудшить качество печати. Система циркуляционной очистки принтера EP-M400S оснащена трехступенчатым комплексом фильтрации: циклонным сепаратором, элементами первичной и финишной (тонкой) очистки. Система задерживает ≥99,95% мелкодисперсных частиц размером 0,4 мкм (коэффициент прохождения — менее 0,05%).

1 - Постоянный фильтрующий бункер (фильтрующий бункер первого цикла); 2 - Резервуар для отходов фильтра; 3 - Циклон; 4 - Бункер фильтра тонкой очистки (бункер фильтра второго цикла); 5 - Бак для отходов циклона; 6 - Пассивационный бак.

В процессе лазерного спекания металлического порошка образуются дым и пыль, которые за счет создаваемого вентилятором разрежения поступают в фильтрационную камеру. Данный узел оснащен циклонным сепаратором для предварительной очистки и основным фильтрующим элементом. Циклонный сепаратор снижает нагрузку на систему, замедляя загрязненный воздушный поток: крупные частицы пыли охлаждаются, отделяются от газа и осаждаются. Окончательная очистка от мелкодисперсных фракций происходит в камере фильтрации. Фильтрующий элемент имеет внешнее пленочное покрытие с высокой газопроницаемостью, которое эффективно удерживает пыль на поверхности. Очищенный газ проходит сквозь фильтр и направляется вентилятором обратно в зону печати по контуру рециркуляции либо выводится наружу через вытяжную трубу.

Ступени очистки:

• Первая ступень - циклонный фильтр.
• Вторая ступень - постоянный фильтр. Эффективность: ≥ 99,95% (EN1822:2009) для частиц 0.12~0.25 мкм. Класс: H13. Время жизни фильтра зависит от условий эксплуатации. Теоретическое время работы фильтра достигает 80 000 часов (от даты изготовления).
• Третья ступень - сменный фильтр тонкой очистки. Эффективность: ≥ 99,95% (EN1822:2009) для частиц 0.12~0.25 мкм. Класс: H13.

Функция "обратной продувки" - фильтрующая система имеет функцию самоочистки, которая позволяет продувать и очищать фильтр при помощи создания высокого давления в фильтре.

Система охлаждения

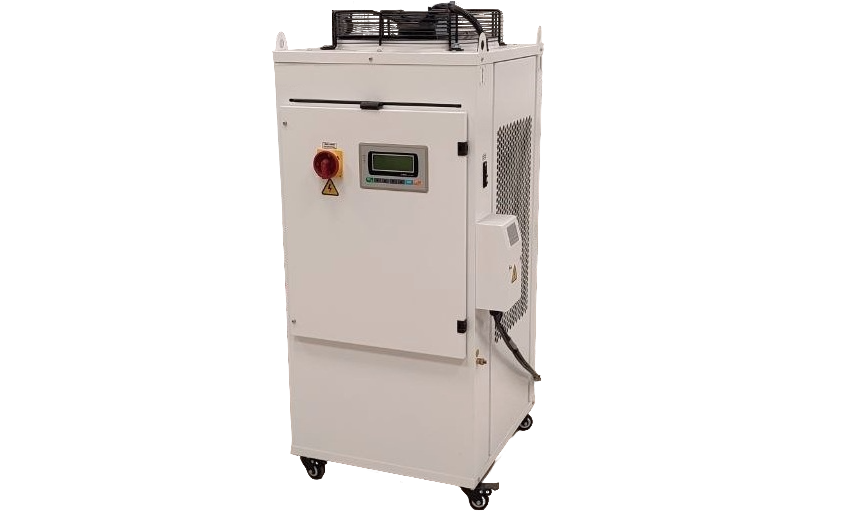

Принтер оснащен двухконтурным жидкостным чиллером, обеспечивающим рециркуляцию холодной и теплой воды. Система стабилизирует работу оборудования, охлаждая не только оптику, но и сопутствующие узлы, а также эффективно предотвращает образование конденсата на поверхностях. В качестве теплоносителя используется деионизированная вода. Максимальный объём холодной среды составляет 120 л, теплой - 15 л.

Механика

• Прецизионное перемещение поршней подачи порошка и построения по оси Z обеспечивается сервоприводами с высокоточными линейными энкодерами и дополнительно калибруется с помощью фирменного программного обеспечения.
• Система предварительной продувки рабочей камеры снижает концентрацию остаточного кислорода до 0,1–0,3% за 40–60 минут при объемном расходе защитного газа 50-80 л/мин, при этом его потребление непосредственно в процессе печати составляет всего 3-6 л/мин на один лазерный канал.
• Во время синтеза уровень кислорода непрерывно контролируется и удерживается на отметке ≤ 100 ppm с возможностью ручной настройки порогового значения и автоматическим оповещением в случае его превышения.
• Камера построения оснащена функцией предварительного нагрева платформы, регулируемой в диапазоне от 30 °C до 200 °C под требования конкретных материалов.

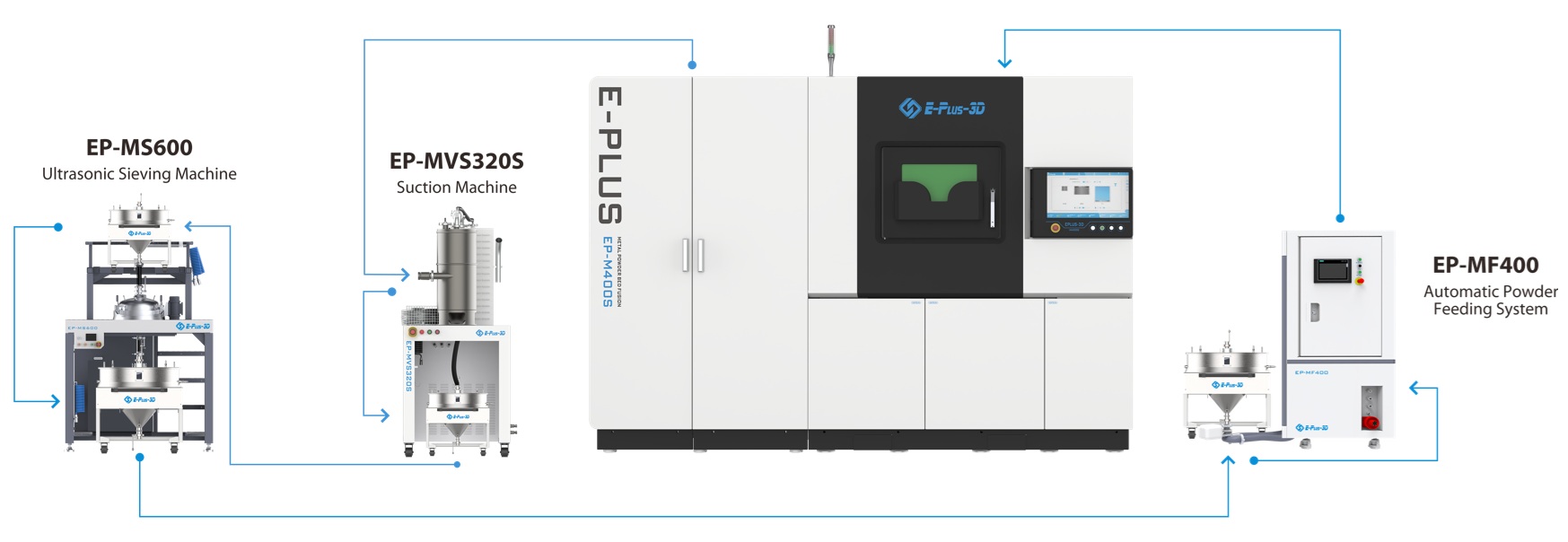

Замкнутая экосистема рециркуляции металлического порошка для SLM-принтера Eplus3D EP-M400S

Цикл начинается на станции просеивания металлического порошка, которая очищает и просеивает порошок от крупных конгломератов. Затем готовый материал перемещается в автоматическую систему подачи порошка в камеру 3D-принтера. В самом принтере происходит послойное лазерное плавление деталей в защитной среде инертного газа. После завершения печати неиспользованный порошок собирается с помощью cистемы сбора неиспользованного порошка. На финальном этапе этот материал возвращается обратно на просеивание, замыкая безопасный и безотходный производственный цикл.

Программное обеспечение

Эффективное управление технологическим процессом и высокая производительность 3D-принтера Eplus3D EP-M400S обеспечиваются комплексным программным решением, которое охватывает все этапы производства — от подготовки CAD-моделей до контроля печати в реальном времени. Экосистема ПО промышленного комплекса базируется на трех ключевых программных продуктах:

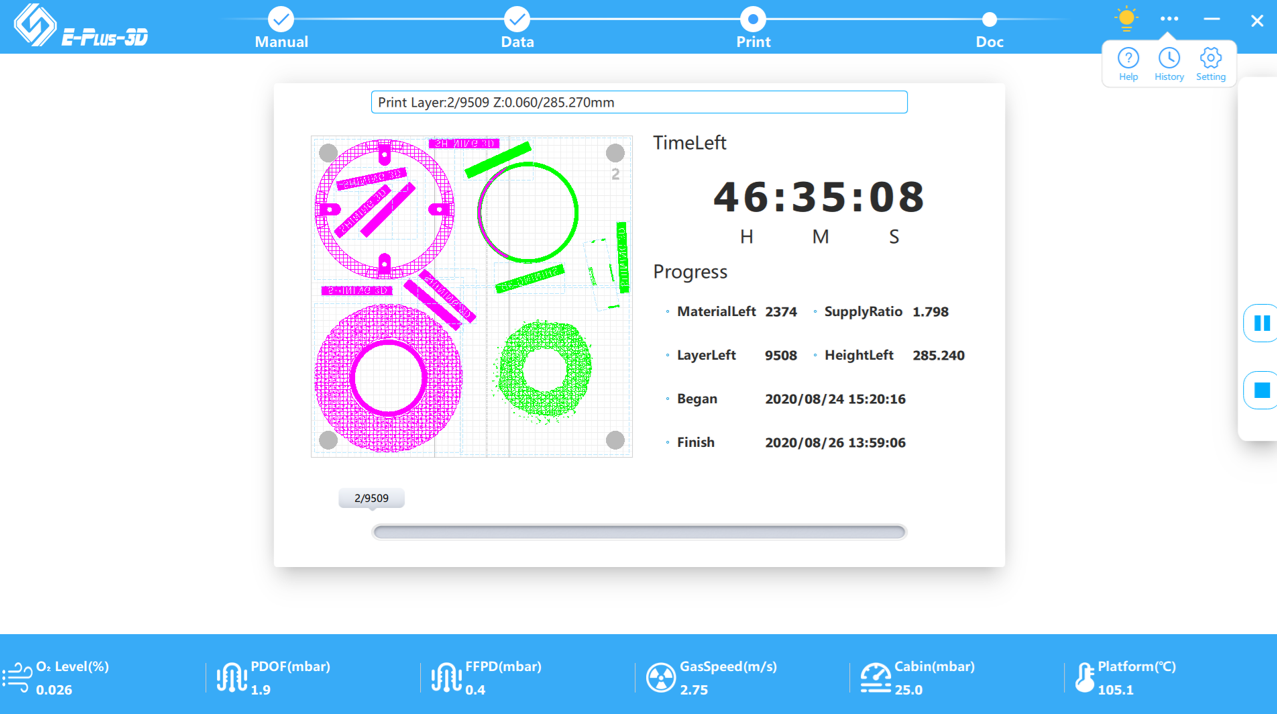

• EPControl: фирменное управляющее программное обеспечение с интуитивно понятным интерфейсом. Оно отвечает за позиционирование заготовок на платформе, калибровку лазерной системы, запуск аддитивного процесса в режиме «печать в один клик» и непрерывный мониторинг физических параметров (температуры, концентрации кислорода и давления инертного газа) во время рабочего процесса.

• EPHatch: специализированное программное обеспечение для подготовки параметров штриховки и распределения энергии лазера. ПО автоматически идентифицирует различные зоны детали (основное тело, верхние и нижние поверхности) и предоставляет оператору полностью открытую архитектуру для тонкой настройки мощности лазера, скорости сканирования и шага экспозиции. Это позволяет адаптировать принтер под производство изделий с уникальной геометрией и синтез новых металлических сплавов.

• VoxelDance Additive: CAM-система для предпроизводственной подготовки данных. Программа обеспечивает быстрое автоматическое исправление геометрических ошибок полигональных сеток, эффективную двухмерную и трехмерную раскладку множества деталей на платформе (2D/3D Nesting), а также автоматическую генерацию продвинутых поддерживающих структур для аддитивного металлического производства (SLM/MPBF), что минимизирует коробление деталей и значительно сокращает время подготовки файлов к печати.

В нашей компании вы можете заказать 3D принтер по металлу EP-M400S или оборудование других брендов с доставкой в любой регион России.

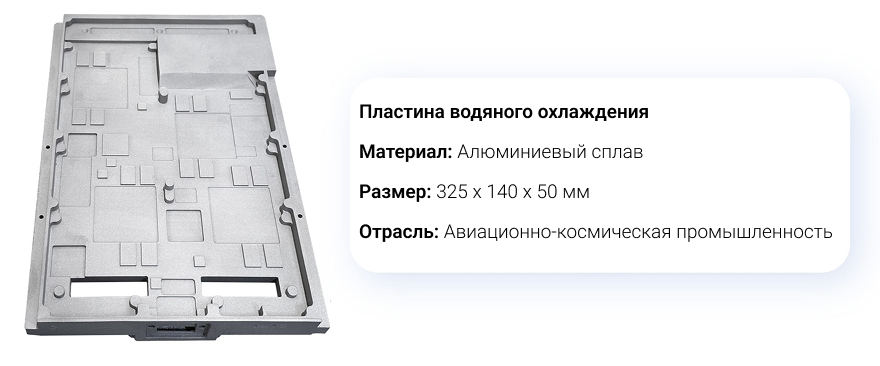

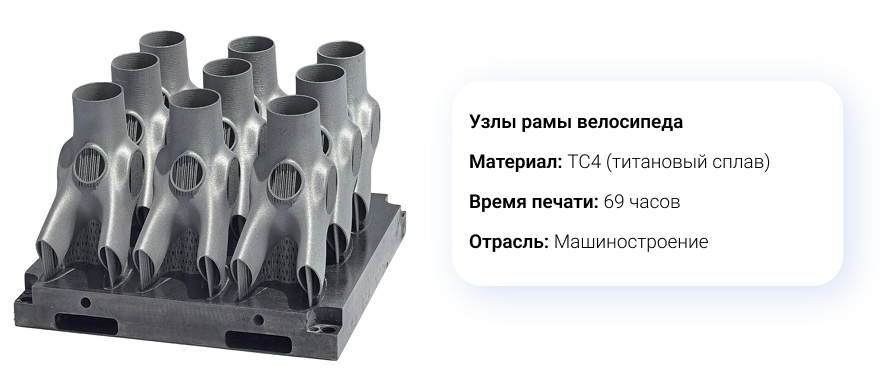

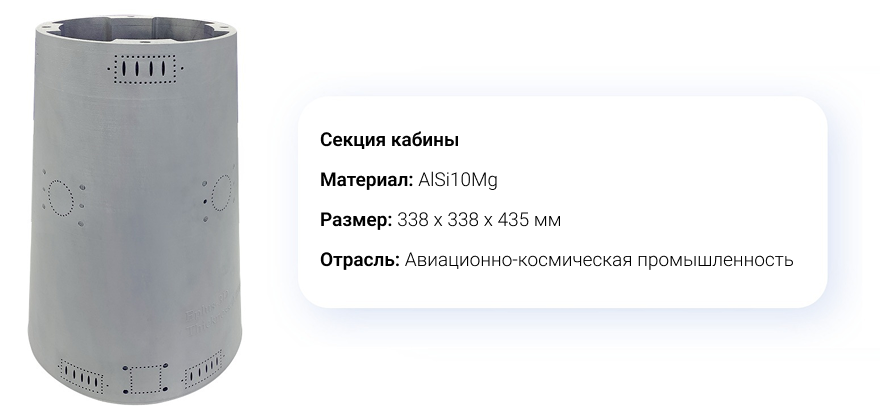

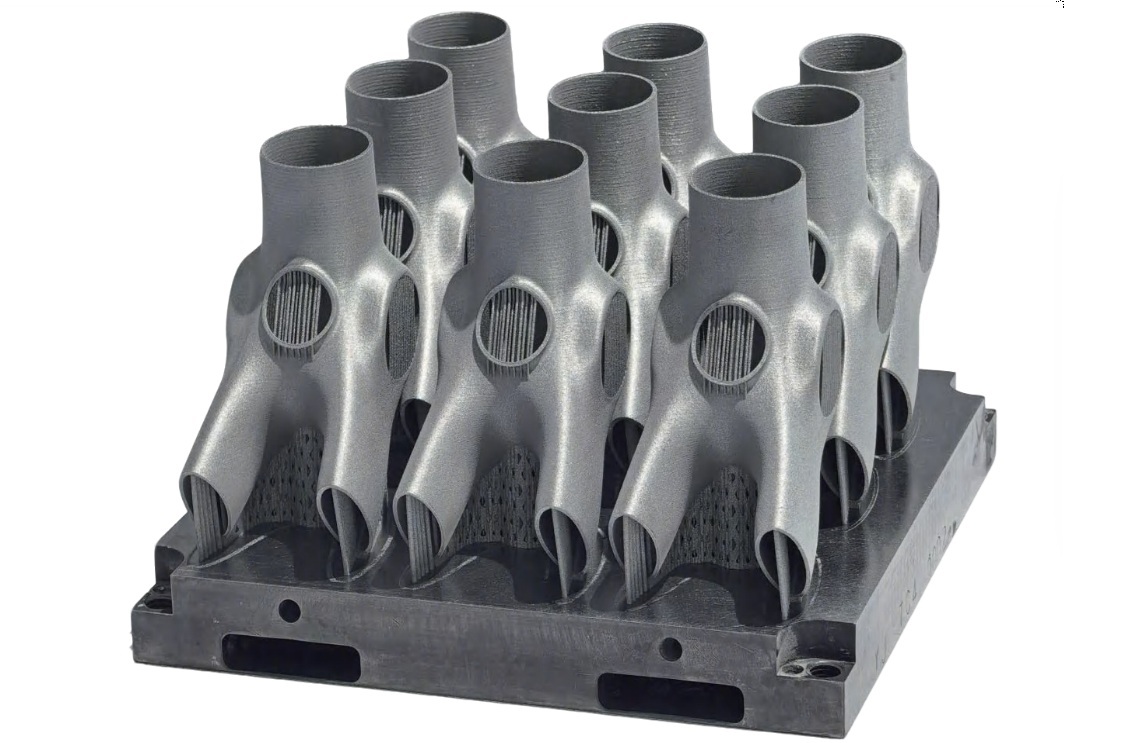

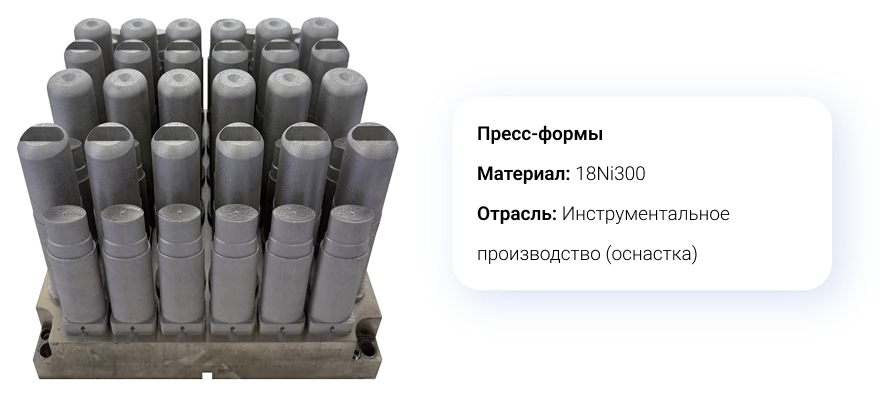

Примеры готовых изделий
