3D принтер Eplus3D EP-P420

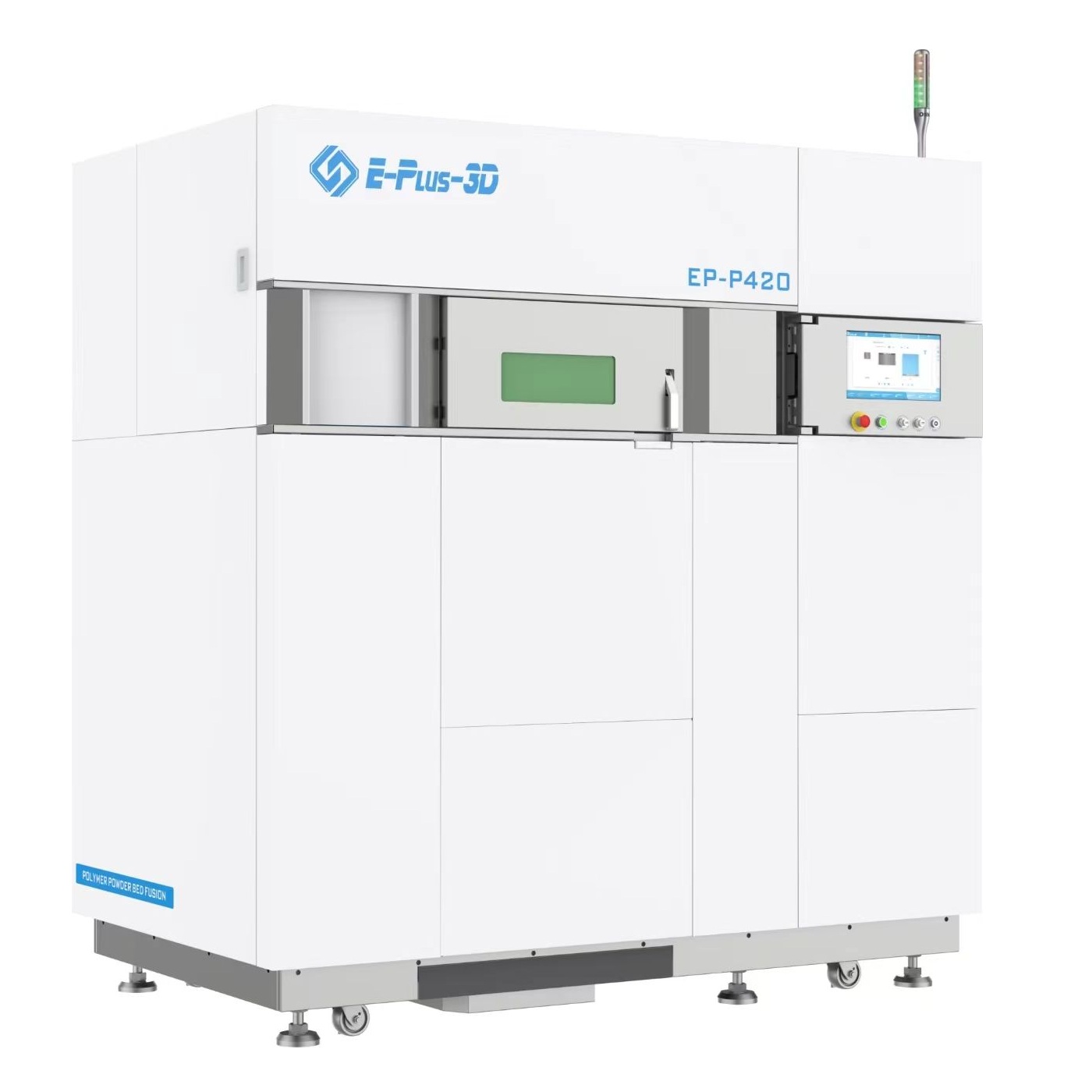

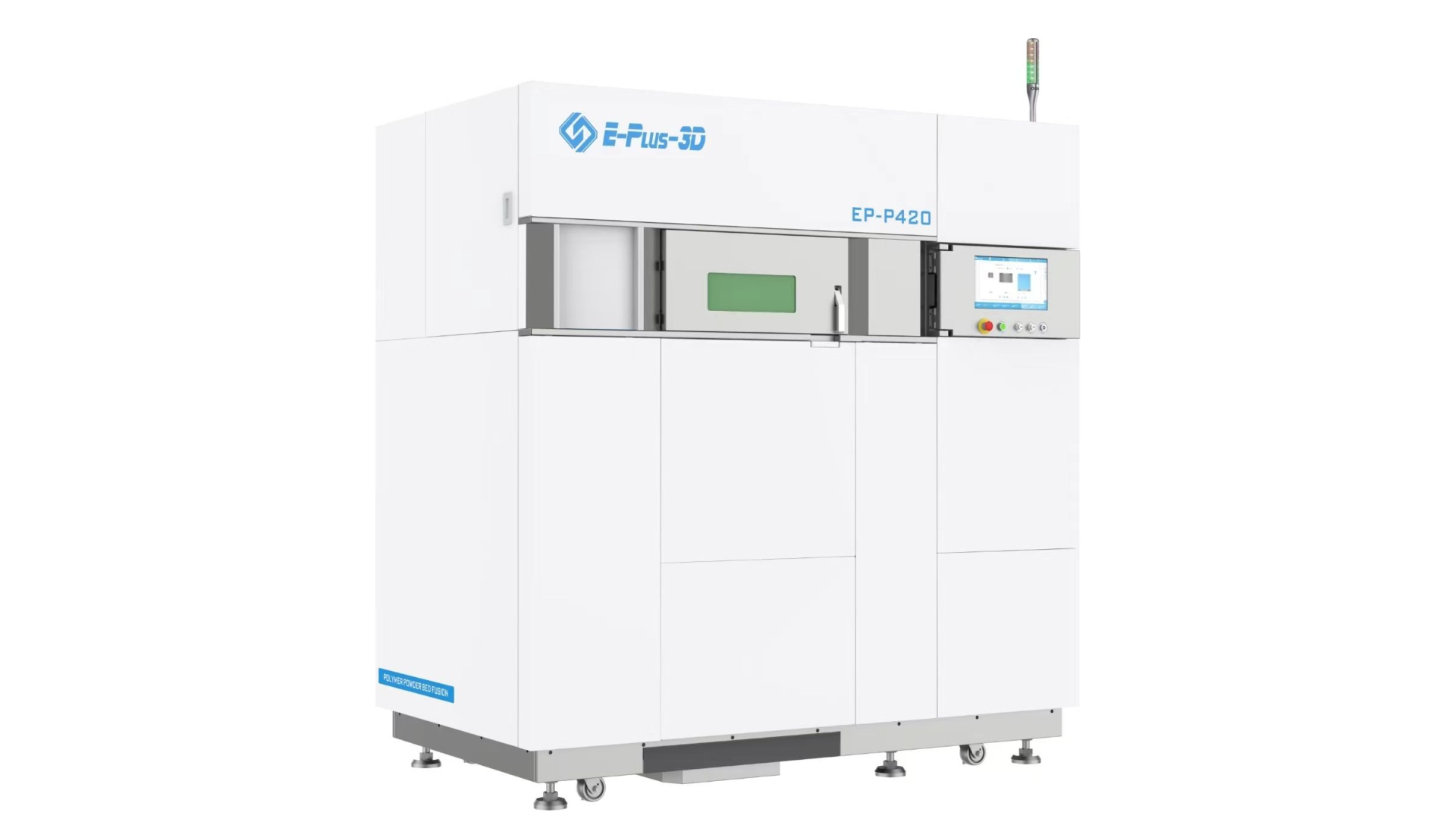

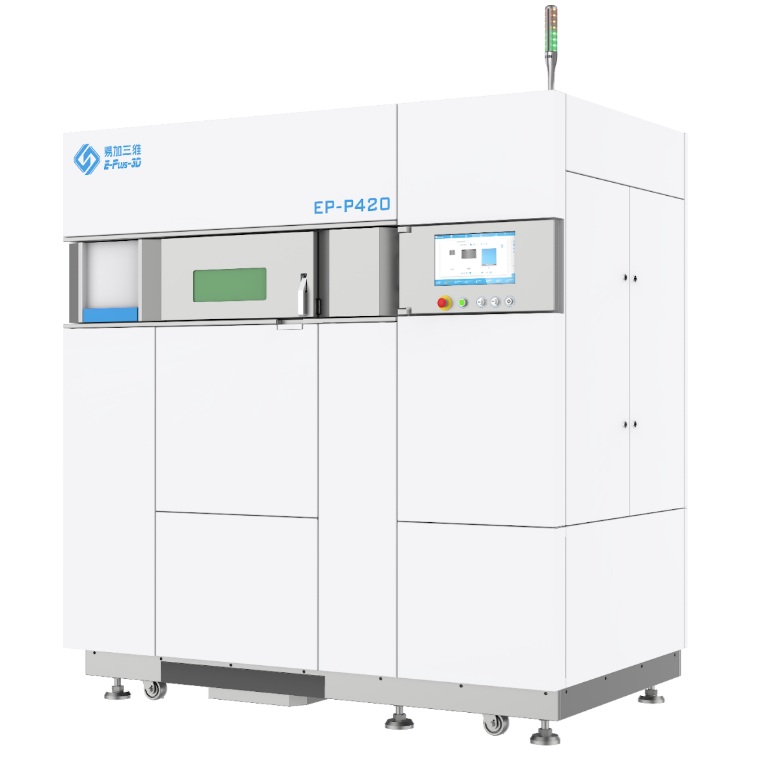

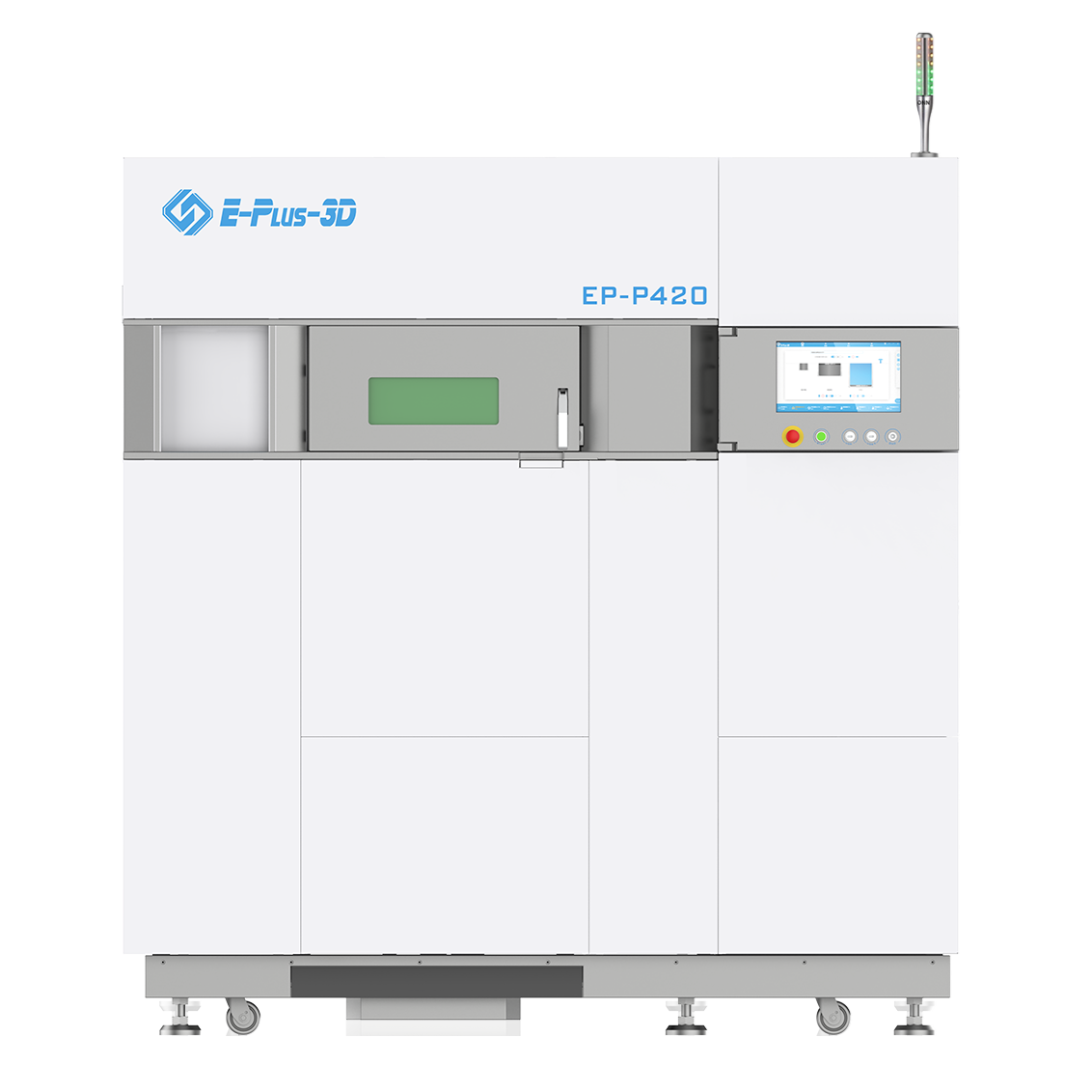

Eplus3D EP-P420 - промышленный SLS 3D-принтер, разработанный для высокоточного изготовления деталей из полимерных порошков. Вместительная рабочая камера cо съемным контейнером и полезным объемом печати 380x380x425 мм позволяет эффективно оптимизировать процессы быстрого прототипирования и мелкосерийного производства. Безупречные механические свойства готовых изделий обеспечиваются за счет совместной работы мощного CO2-лазера и прецизионного температурного контроля. Ключевое преимущество машины — печать в регулируемой среде азота, которая исключает окисление материалов. Такое техническое решение минимизирует термическое разрушение полимеров и существенно повышает процент повторного использования порошка. Благодаря совместимости со множеством инженерных пластиков, принтер активно применяется в медицине, автопроме и аэрокосмическом секторе.

Ключевые преимущества

• Открытая система: полная свобода выбора материалов и настроек печати без привязки к чипам производителя.
• Высокая экономичность: коэффициент обновления порошка составляет 30%, что минимизирует себестоимость каждой детали.
• Инертная среда: встроенная система подачи азота (N₂) защищает полимеры от окисления и пожелтения.
• Промышленная точность: однородность механических свойств готовых изделий по всему объему камеры превышает 95%.
• Универсальность: совместим с инженерными пластиками PA12, PA11, PA6, PP, TPU и другими полимерами.

Система управления

Оборудование управляется специализированным программным обеспечением, которое отвечает за загрузку файлов печати и контроль всех рабочих узлов. Центральным элементом является промышленный компьютер, координирующий лазерное сканирование и послойную укладку порошка.

• Промышленный компьютер устойчив к сложным цеховым условиям и рассчитан на длительную непрерывную работу. Он управляет траекторией сканирования и всеми перемещениями механики.
• Лазерный источник представляет собой газовый CO₂-лазер, установленный в верхней части машины. Он генерирует стабильный луч для спекания полимерного порошка.
• Сканатор направляет лазерный луч в заданные координаты с помощью вращающихся гальванометрических зеркал. Для обеспечения точности по всей рабочей плоскости в системе используется линза динамической фокусировки.
• Подвижная часть состоит из пяти сервомоторов, управляемых через контроллер. Они приводят в движение поршень камеры построения, каретку укладчика, распределительный ролик и два бункера подачи порошка.

Термокамера

Система нагрева Eplus3D EP-P420 состоит из двух контуров:

• Контур нагрева поверхности порошка (включает 4 инфракрасные лампы) отвечает за термическую стабилизацию верхнего слоя материала и атмосферы внутри камеры. Равномерное распределение тепла на этом этапе критически важно для качества всего процесса спекания. Инфракрасный датчик температуры определяет температуру поверхности порошка в режиме реального времени. Функция нагрева заключается в уменьшении деформации в процессе построения и экономии энергии лазера. Температура нагрева варьируется в зависимости от материала. Для порошка нейлона-12 (Nylon 12) температура обработки обычно устанавливается в диапазоне 170–180°C.
• Контур нагрева бака для выращивания (охватывает зону поршня и стенки рабочей камеры) минимизирует теплопотери в процессе печати. Это эффективно снижает внутренние напряжения в полимере и предотвращает деформацию (коробление) деталей из-за усадки при охлаждении.

Система охлаждения

Система охлаждения (чиллер) в 3D-принтере Eplus3D EP-P420 представляет собой вспомогательный жидкостный контур замкнутого типа, предназначенный для термостабилизации оптической системы и лазерного источника.

• Охлаждение CO₂-лазера: Газовый радиочастотный (RF) лазер мощностью 120 Вт в процессе генерации луча выделяет большой объем побочного тепла. Чиллер непрерывно отводит излишки тепловой энергии, сохраняя стабильную длину волны, плотность энергии и заявленный ресурс излучателя.
• Охлаждение сканатора (гальванометрической системы): Жидкостный контур заходит в верхнюю головку сканатора для стабилизации температуры сервомоторов, вращающих зеркала. Это исключает тепловой дрейф, гарантируя точное позиционирование луча на порошковом слое на протяжении многочасовых сессий печати.
• Аппаратная взаимоблокировка безопасности: Работа чиллера программно связана с логикой главного компьютера (IPC). Запуск лазера и гальванометрических зеркал в штатном режиме заблокирован до тех пор, пока чиллер не выйдет на заданную рабочую температуру и не обеспечит необходимое давление протока хладагента.
• Использование деионизированной воды: В качестве теплоносителя в контуре охлаждения электроники и лазера применяется деионизированная вода. Это предотвращает образование накипи, коррозию внутренних каналов и минимизирует риски электрического пробоя.
• Контроль параметров: Чиллер оснащен автономным контроллером, который отслеживает температуру жидкости (обычно поддерживается в диапазоне +18…+22 °C), скорость потока и уровень хладагента в баке, сигнализируя об ошибках на панель оператора.

Программное обеспечение

Эффективное управление технологическим процессом и высокая производительность 3D-принтера Eplus3D EP-P420 обеспечиваются комплексным программным решением, которое охватывает все этапы производства — от подготовки CAD-моделей до контроля печати в реальном времени. Экосистема ПО промышленного комплекса базируется на трех ключевых программных продуктах:

• EPControl: фирменное управляющее программное обеспечение с интуитивно понятным интерфейсом. Оно отвечает за позиционирование заготовок на платформе, калибровку оптической системы, запуск аддитивного процесса в режиме «печать в один клик» и непрерывный мониторинг физических параметров (температуры поверхности порошка, поршня и камеры, а также концентрации кислорода в среде азота) во время рабочего процесса.

• EPHatch: специализированное программное обеспечение для подготовки параметров штриховки и распределения энергии лазера. ПО автоматически идентифицирует различные зоны детали (основное тело, верхние и нижние поверхности) и предоставляет оператору полностью открытую архитектуру для тонкой настройки мощности CO₂-лазера, скорости сканирования и шага экспозиции. Это позволяет адаптировать принтер под производство изделий с уникальной геометрией и внедрение новых полимерных материалов.

• VoxelDance Additive: профессиональная CAM-система для предпроизводственной подготовки данных. Программа обеспечивает быстрое автоматическое исправление геометрических ошибок полигональных сеток, эффективную трехмерную раскладку множества деталей по всему объему камеры построения (3D Nesting), а также оптимизацию взаимного расположения изделий без использования поддержек благодаря свойствам технологии PPBF/SLS, что исключает постобработку опорных структур и значительно сокращает время подготовки файлов к печати.

Станция очистки

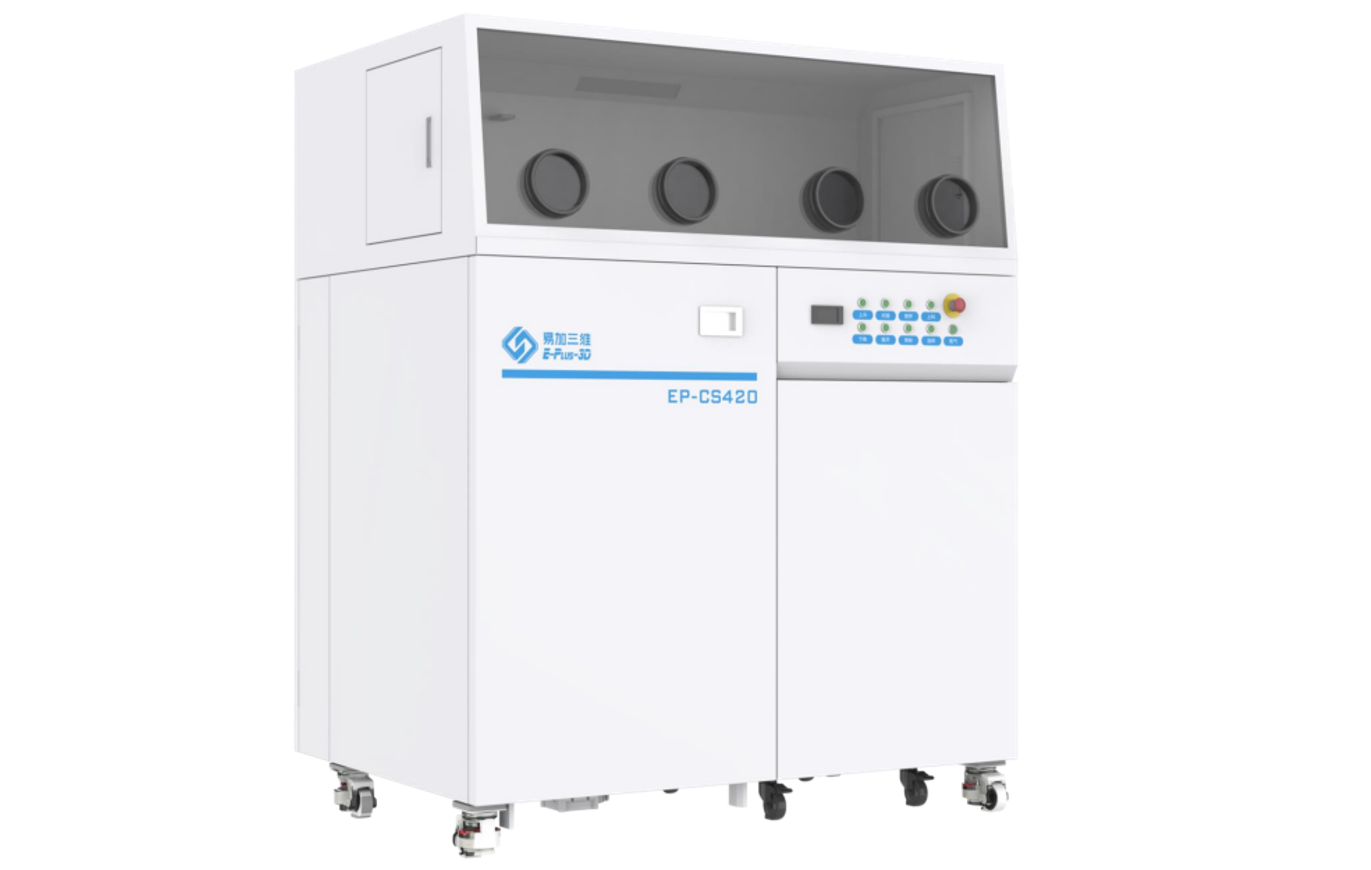

Для промышленного SLS 3D-принтера Eplus3D EP-P420 используется специализированная станция порошковой очистки Eplus3D EP-CS420. Она поставляется как опциональное периферийное оборудование и предназначена для безопасной распаковки готовых изделий, отделения неизрасходованного полимерного материала и его подготовки к повторному использованию. Станция оснащена модулем просеивания и смешивания порошка, что обеспечивает универсальную обработку.

Готовая кондиционная смесь из выходного бункера станции подается для заправки 3D-принтера. В зависимости от конфигурации линии это происходит двумя способами:

• Через герметичные картриджи/емкости: порошок выгружается со станции в закрытую тару, которая затем переносится и стыкуется с загрузочным шлюзом принтера EP-P420.
• Прямая интеграция (опционально): интеграция в общую вакуумную систему цеха, где порошок по гибким шлангам перекачивается напрямую в питающие бункеры принтера.

Повышенная эксплуатационная эффективность

Высокие показатели производительности и экономичности 3D-принтера обусловлены рядом конструктивных преимуществ:

• Повышенная скорость спекания: интеграция CO₂-лазера мощностью 120 Вт значительно сокращает общее время цикла построения изделий.
• Свобода технологических настроек: полностью открытые параметры позволяют квалифицированным инженерам оперативно внедрять и тестировать новые виды полимеров.
• Максимальная рециркуляция сырья: оптимизированная механика распределения материала подает в зону термообработки строго дозированный объем порошка, сводя к минимуму его температурную деструкцию.
• Вместительные бункеры с расходным материалом полностью исключают риск вынужденной остановки принтера, так как запаса сырья в них гарантированно хватает на заполнение всей камеры построения.

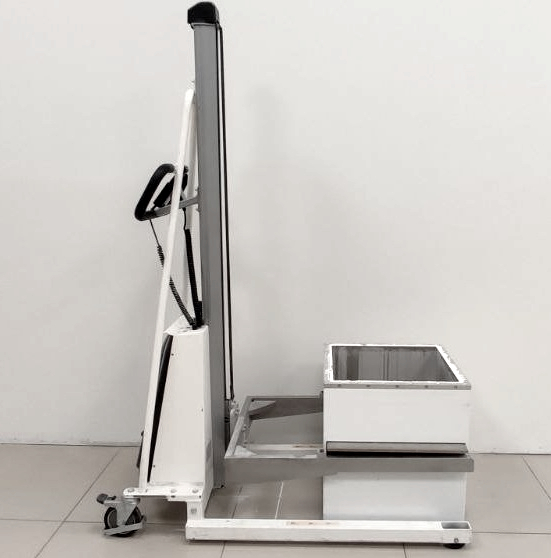

• Непрерывный рабочий цикл: быстросъемная камера построения заменяется новой для запуска нового цикла печати, что значительно сокращает время на простои оборудования.

Примеры готовых изделий
