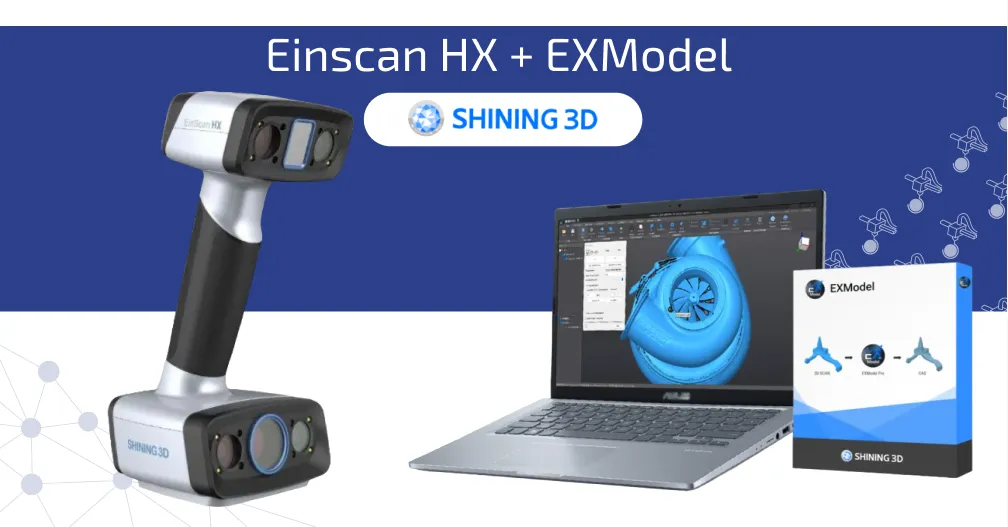

3D сканер Shining 3D Einscan HX + Программное обеспечение EXModel (3 года)
3D сканер Shining 3D Einscan HX + Программное обеспечение EXModel (3 года)
В линейке гибридных сканеров от Shining 3D в 2020 году появилась новая модель - 3D сканер Einscan HX. Он объединяет в себе два источника света: синюю LED-подсветку и синий лазер, что делает его универсальным инструментом измерения и оцифровки. 3D-сканер в легком и удобном корпусе берет лучшее от обеих технологий. Программное обеспечение позволяет быстро и качественно обрабатывать сканы, полученные от любого источника, а также от обоих одновременно. Федеральное агентство по техническому регулированию и метрологии утвердило 3D-сканер Einscan HX как тип средства измерения.
Применение:
- Реверс-инжиниринг
- Архитектура
- Дизайн
- Производство и ремонт
- 3D-моделирование, оцифровка объектов для VR и AR
- Исследования, образование
- Здравоохранение
Особенности 3D сканера Einscan HX:
1. Гибридный источник света: LED+лазер
Универсальный сканер объединяет две разные технологии подсветки, что позволяет использовать его для большого количества задач в разных областях. Светодиодная подсветка обеспечивает быстрое сканирование с захватом текстуры и цвета объекта, а лазерное сканирование более точно и эффективно, особенно при сканировании отражающих и темных поверхностей. Благодаря этому, сканирование становится проще и удобнее.
Гибридный 3D сканер прекрасно подходит для промышленности: измерений и обратного проектирования. Einscan HX располагает высокой точностью, особенно в лазерном режиме - до 40 мкм, и высочайшим разрешением сканирования - до 0,05 мм. Так что снимает информацию с объекта с полнотой практически метрологического ручного 3D сканера.
Также Einscan HX может похвастаться довольно высокой скоростью сбора данных, особенно в светодиодном режиме быстрого сканирования - до 1 200 000 точек/с. Впрочем в лазерном режиме скорость не уступает любому профессиональному лазерному 3D сканеру - до 480 000 точек/с, до 55 кадров в секунду.
EinScan HX - это plug and play с удобным программным обеспечением, которым легко управлять, независимо от того, новичок вы или имеете профессиональный опыт в 3D-сканировании. Эргономичный дизайн делает работу с устройством удобным и эффективным. Вес сканера - не более 710 граммов, переключение между режимами сканирования осуществляется нажатием одной кнопки на корпусе. Вы сможете переключиться, держа сканер одной рукой, кроме нажатия кнопки, от вас ничего не требуется.
В светодиодном режиме сканирования поддерживается захват цвета и текстуры объекта с помощью встроенной цветной камеры.
Программное обеспечение EinScan HX позволяет переносить полигональную модель в ПО Geomagic Essentials для дальнейшей обработки и переноса в САПР-системы. Это и высокая точность и разрешение делают данный 3D сканер подходящим для реверс-инжиниринга объектов и других операций в САПР.
Видеообзор модели:
EXModel - это мощный мост, упрощающий CAD-моделирование от 3D-сканирования до производства. Он предоставляет полный набор инструментов, которые позволяют за несколько простых шагов легко преобразовывать сетки 3D-сканирования в твердотельные модели САПР профессионального уровня. Программное обеспечение предназначено для извлечения всех необходимых элементов из сеток для прямого использования в программном обеспечении САПР, устраняя разрыв между 3D-сканированием и проектированием.
EXModel отлично справляется с оптимизацией рабочих процессов. Он может легко конвертировать 3D-сканы в форматы для САПР, обеспечивая интуитивно понятное и комплексное решение для реверс-инжиниринга. Это означает, что сетки могут быть преобразованы в твердотельные модели для САПР профессионального уровня за несколько простых шагов.
EXModel предоставляет множество вариантов экспорта. Пользователи могут экспортировать файлы в стандартные форматы IGES или STEP для бесшовной интеграции с другими пакетами программного обеспечения CAD/CAM. Выгруженные файлы также можно использовать для 3D-печати или обработки на станках с ЧПУ, что значительно снижает входной барьер и повышает общую ценность сканера и стандартного программного обеспечения.
Преимущества:
- Простая обработка сетки;
- Создание точных САПР;
- Улучшенное использование данных;
- Оптимизированный рабочий процесс;
- Универсальный вариант экспорта;
- Экономичное решение.
Возможности:
| Функция | EXModel |
| Импорт независимых данных сетки | √ |
| Уменьшение количества полигонов | √ |
| Редактирование сеток (разбиение, заполнение отверстий и сглаживание) | √ |
| Извлечение примитивов - Плоскость/Цилиндр/Конус/Сфера | √ |
| Подгонка поверхности свободной формы | √ |
| Приведение к стандартной системе координат | √ |
| Интерактивное выравнивание | √ |
| Поперечные сечения | √ |
| Множественные поперечные сечения | √ |
| 2D-Эскизирование | √ |
| 3D-Эскизирование | √ |
| Глобальное точное выравнивание нескольких сеток | √ |
| Обрезка сеток примитивами | |
| Создание контрольной линии/контрольной точки | √ |
| Моделирование свободной формы вручную | √ |
| Реполигонализация нескольких сканов | √ |
Компания 3DVision является официальным дистрибьютором SHINING 3D:
| Артикул | 201373 |
| Производитель | Shining 3D |
| Страна производитель | Китай |
| Вес нетто | 710 г |
| Габариты | 108х110х237 мм |
| Зона сканирования | быстрое: 420х440 мм, лазерное: 380х400 мм |
| Интерфейсы | USB 3.0 |
| Источник света | Синий LED, 7 синих лазерных перекрестий (+ 1 дополнительная линия) |
| Применение | Дизайн и архитектура, Производство и ремонт, 3D-моделирование, оцифровка объектов для VR и AR, Наука и образование, Здравоохранение |
| Рабочее расстояние | 470 мм |
| Скорость сканирования | быстрое: 1 200 000 точек/с, 20 кадров, лазерное: 480 000 точек/с, 55 кадров |
| Точность | быстрое сканирование до 0,05; лазерное сканирование до 0,04 на 100 см |
| Форматы файлов | OBJ, STL, PLY, P3, 3MF, ASC |
| Особенности | Гибридный, захват полноцветной текстуры |
| Технология сканирования | Оптический гибрид |
| Сканирование текстур/цвета | Да |
| Глубина сканирования | быстрое: 200-700 мм, лазерное: 350-610 мм |
| Сертификация | CE; FCC; ROHS; WEEE; KC |
| Требования к конфигурации ПК | Процессор I7 - 8700 и выше Видеокарта NVIDIA GTX1080 и выше Оперативная память ≥32Гб |
| Операционная система | Windows 10 |
| Расстояние до объекта | 470 мм |
| Расстояние между точками | быстрое: 0,25-3 мм, лазерное: 0,05-3 мм |
| Количество камер | 1 Встроенная цветная |
