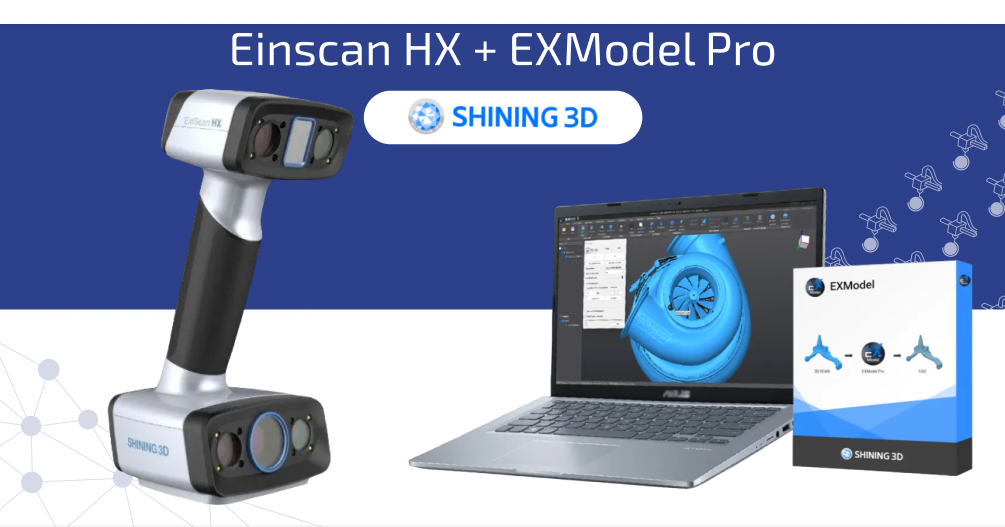

3D сканер Shining 3D Einscan HX + Программное обеспечение EXModel Pro

3D сканер Shining 3D Einscan HX + Программное обеспечение EXModel Pro

В линейке гибридных сканеров от Shining 3D в 2020 году появилась новая модель - 3D сканер Einscan HX. Он объединяет в себе два источника света: синюю LED-подсветку и синий лазер, что делает его универсальным инструментом измерения и оцифровки. 3D-сканер в легком и удобном корпусе берет лучшее от обеих технологий. Программное обеспечение позволяет быстро и качественно обрабатывать сканы, полученные от любого источника, а также от обоих одновременно. Федеральное агентство по техническому регулированию и метрологии утвердило 3D-сканер Einscan HX как тип средства измерения.

Применение:

• Реверс-инжиниринг
• Архитектура
• Дизайн
• Производство и ремонт
• 3D-моделирование, оцифровка объектов для VR и AR
• Исследования, образование
• Здравоохранение

Особенности 3D сканера Einscan HX:

1. Гибридный источник света: LED+лазер

Универсальный сканер объединяет две разные технологии подсветки, что позволяет использовать его для большого количества задач в разных областях. Светодиодная подсветка обеспечивает быстрое сканирование с захватом текстуры и цвета объекта, а лазерное сканирование более точно и эффективно, особенно при сканировании отражающих и темных поверхностей. Благодаря этому, сканирование становится проще и удобнее.

Гибридный 3D сканер прекрасно подходит для промышленности: измерений и обратного проектирования. Einscan HX располагает высокой точностью, особенно в лазерном режиме - до 40 мкм, и высочайшим разрешением сканирования - до 0,05 мм. Так что снимает информацию с объекта с полнотой практически метрологического ручного 3D сканера.

Также Einscan HX может похвастаться довольно высокой скоростью сбора данных, особенно в светодиодном режиме быстрого сканирования - до 1 200 000 точек/с. Впрочем в лазерном режиме скорость не уступает любому профессиональному лазерному 3D сканеру - до 480 000 точек/с, до 55 кадров в секунду.

EinScan HX - это plug and play с удобным программным обеспечением, которым легко управлять, независимо от того, новичок вы или имеете профессиональный опыт в 3D-сканировании. Эргономичный дизайн делает работу с устройством удобным и эффективным. Вес сканера - не более 710 граммов, переключение между режимами сканирования осуществляется нажатием одной кнопки на корпусе. Вы сможете переключиться, держа сканер одной рукой, кроме нажатия кнопки, от вас ничего не требуется.

В светодиодном режиме сканирования поддерживается захват цвета и текстуры объекта с помощью встроенной цветной камеры.

Программное обеспечение EinScan HX позволяет переносить полигональную модель в ПО Geomagic Essentials для дальнейшей обработки и переноса в САПР-системы. Это и высокая точность и разрешение делают данный 3D сканер подходящим для реверс-инжиниринга объектов и других операций в САПР.

Видеообзор модели:

EXModel Pro- это мощный мост, упрощающий CAD-моделирование от 3D-сканирования до производства. Он предоставляет полный набор инструментов, которые позволяют за несколько простых шагов легко преобразовывать сетки 3D-сканирования в твердотельные модели САПР профессионального уровня. Программное обеспечение предназначено для извлечения всех необходимых элементов из сеток для прямого использования в программном обеспечении САПР, устраняя разрыв между 3D-сканированием и проектированием.

EXModel Pro отлично справляется с оптимизацией рабочих процессов. Он может легко конвертировать 3D-сканы в форматы для САПР, обеспечивая интуитивно понятное и комплексное решение для реверс-инжиниринга. Это означает, что сетки могут быть преобразованы в твердотельные модели для САПР профессионального уровня за несколько простых шагов.

EXModel Pro предоставляет множество вариантов экспорта. Пользователи могут экспортировать файлы в стандартные форматы IGES или STEP для бесшовной интеграции с другими пакетами программного обеспечения CAD/CAM. Выгруженные файлы также можно использовать для 3D-печати или обработки на станках с ЧПУ, что значительно снижает входной барьер и повышает общую ценность сканера и стандартного программного обеспечения.

EXModel Pro включает функцию упрощения, которая позволяет получить поверхности и преобразовать их в 2D-эскиз. Этот 2D-эскиз можно экспортировать в форматах DXF или IGS для дальнейшего использования в любом другом 2D-программном обеспечении.

Помимо того, что программное обеспечение является параметрическим для стандартных функций, оно позволяет создавать CAD-модели за счет сочетания произвольной формы и призматических элементов. Пользователи могут при необходимости повторно просматривать и изменять поверхности произвольной формы, обеспечивая возможность легкого восстановления результатов.

Самая важная особенность EXModel Pro заключается в возможности передавать разработку и дерево функций в другие пакеты, такие как SOLIDWORKS или Inventor.

Преимущества:

• Простая обработка сетки;
• Создание точных САПР;
• Улучшенное использование данных;
• Оптимизированный рабочий процесс;
• Универсальный вариант экспорта;
• Экономичное решение.

Сравнение функциональных возможностей:
