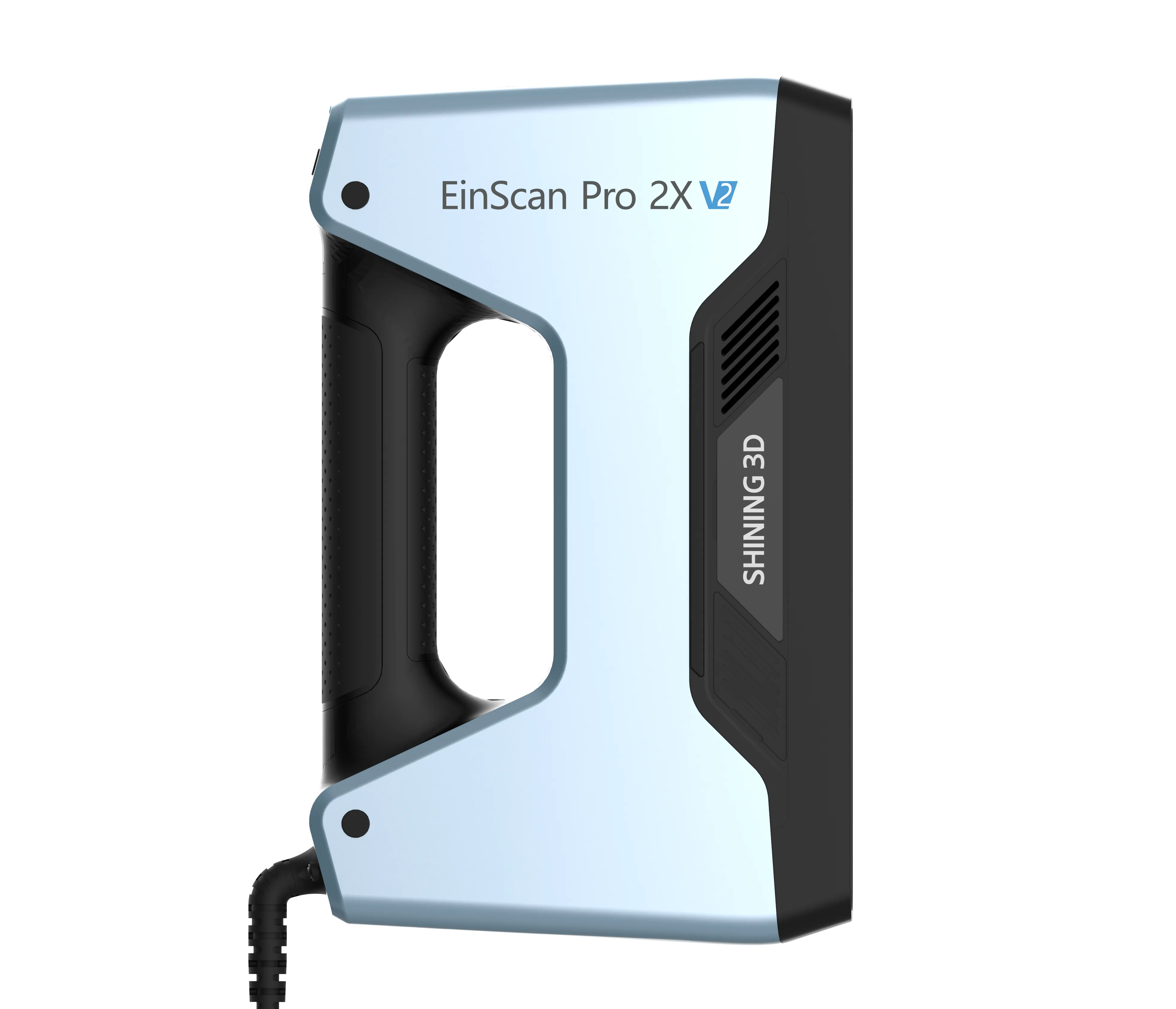

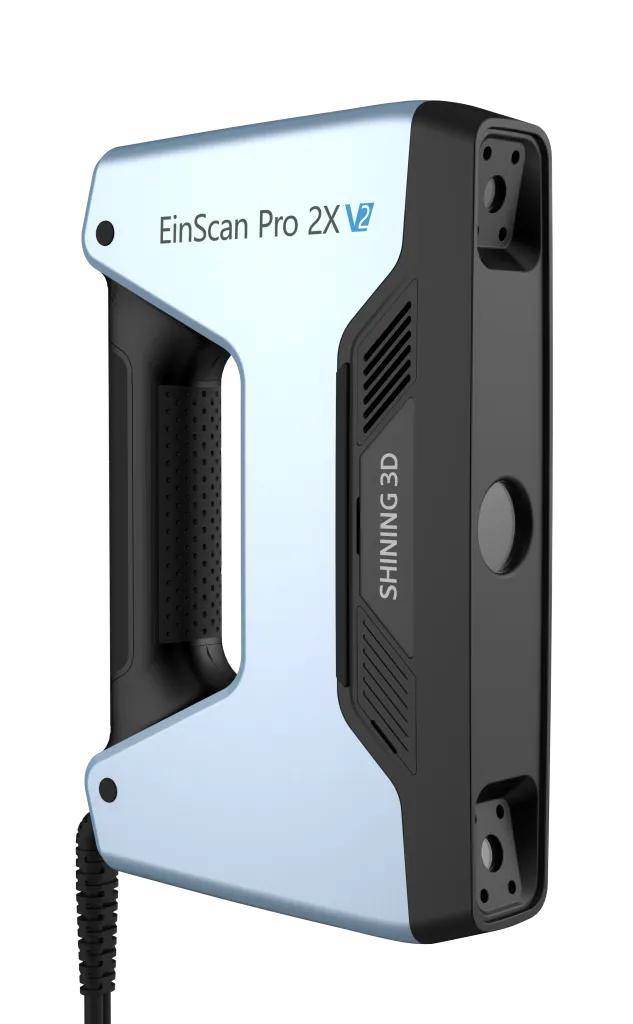

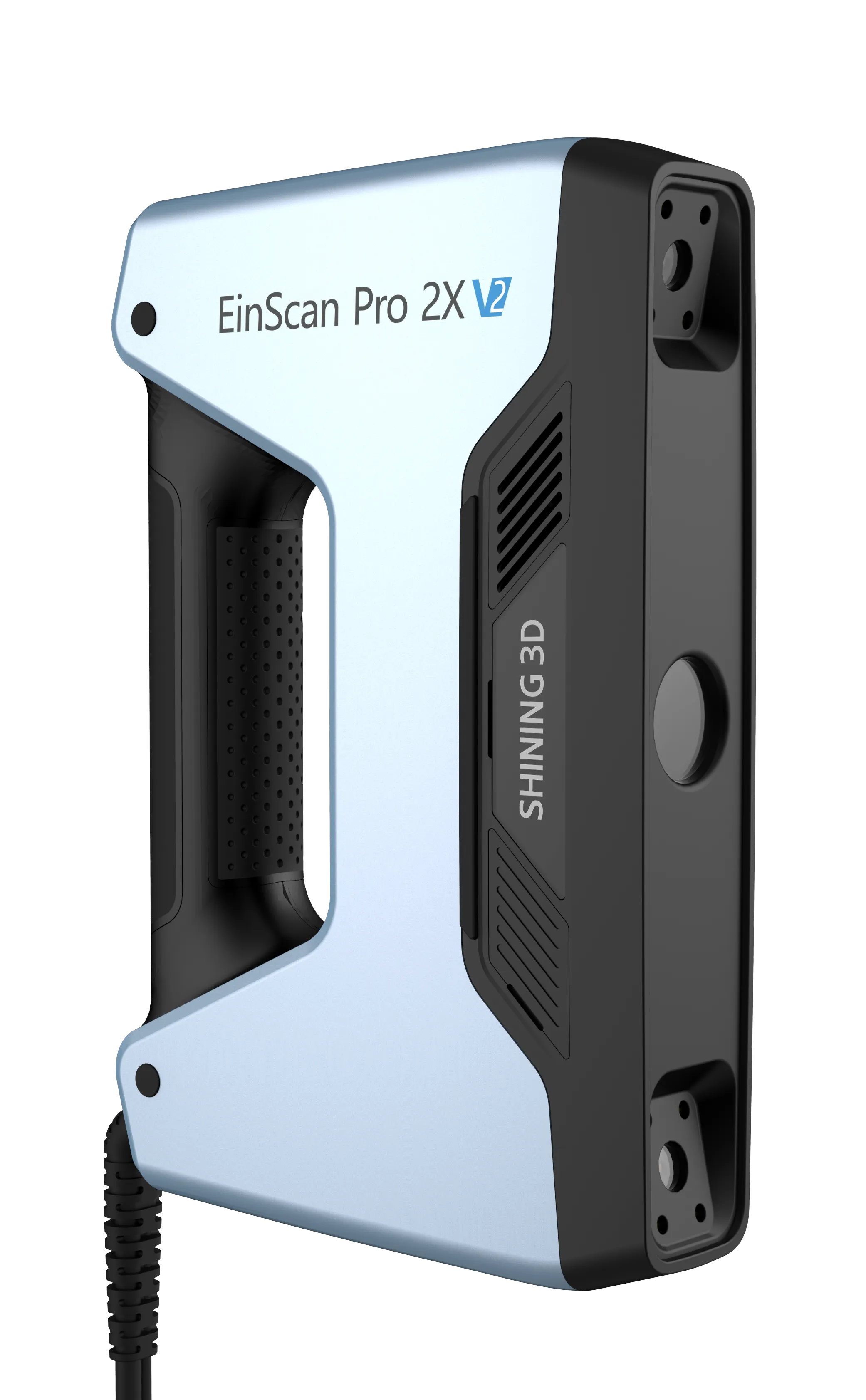

Ручной 3D-сканер Shining 3D EinScan Pro 2X V2
.png "2X V2 (1).png")
Главные улучшения новой модели:
- Новый принцип сканирования в ручном HD режиме, позволяющий сканировать без использования маркеров (как это делает Einscan Pro HD). Старая модель не умела сканировать без маркеров в этом режиме. Также улучшены качество и детализация сканов.
- Выше точность сканирования в ручном HD режиме, улучшена объемная точность для сканирования крупных объектов
- Выше скорость сканирования в ручном HD режиме
- Увеличена зона сканирования
- Добавлены режимы выравнивания в ручном HD режиме: выравнивание по маркерам, по геометрии, гибридное выравнивание. Это расширяет возможности сканирования и эффективность в большем диапазоне задач и областей.
Einscan Pro 2x V2 компактный и легкий, вы сможете взять его с собой куда угодно. У него удобная ручка и малый вес, а если вам нужна точность HD режима, поставьте сканер на трипод. Подключается сканер через USB 3.0 к компьютеру или ноутбуку.
Последние разработки в области захвата данных и оптимизированные алгоритмы делают сканер Einscan Pro 2x V2 по-настоящему прорывным - его скорость сканирования достигает 1 500 000 точек в секунду (при 30 кадрах в секунду) в режиме ручного сканирования.
В режиме фиксированного или автоматического сканирования точность достигает 0,04 мм, а если использовать маркеры в режиме ручного сканирования, то точность достигает 0,05 мм + 0,3 мм/м.
Минимальная дистанция сканирования в режимах ручного и HD сканирования составляет 0,2 мм, поэтому сканы получаются очень высокого разрешения со всеми, даже очень мелкими, деталями.
Einscan Pro 2x V2 поддерживает 4 режима сканирования: ручное быстрое сканирование, ручное HD сканирование, фиксированное сканирование и автоматическое сканирование плюс несколько режимов с выравниванием: выравнивание функцией, выравнивание по маркерам, выравнивание по точкам с поворотным столом и ручное выравнивание.
Особенности режимов сканирования:
| Режим сканирования | Ручное HD | Ручное быстрое |
Автоматическое со столом |
Фиксированное без стола |
| Точность | до 0,045 мм | до 0,1 мм |
0,04 мм (один снимок) |
0,04 мм (один снимок) |
| Скорость |
10 кадр/с 3 млн точек/с |
30 кадр/с 1,5 млн точек/с |
один скан <1 с |
один скан <1 с |
| Расстояние между точками | 0,2 мм - 2 мм | 0,2 мм - 2 мм | 0,16 мм | 0,16 мм |
|
Метод позиционирования |
По меткам, по геометрии, гибридное (автоматическое переключение между указанными выше) |
По меткам, по геометрии, по текстуре, гибридное |
По меткам на поворотном столе, по меткам, по геометрии, ручное |
По меткам, по геометрии, ручное |
|
Захват текстур (цветное сканирование) |
Да, с модулем цвета | |||
Если вам нужно расширить функционал сканера, Shining 3D предлагает несколько опций:
- Модуль цветного сканирования Color Pack - дополнительная камера, которая позволяет сканировать с цветом и текстурой
- Индустриальный набор Industrial Pack - поворотный стол и штатив. Подойдут для высококачественного сканирования небольших объектов в студии
Новое программное обеспечение для сканирования EXSCAN PRO обеспечивает совершенно новый интерфейс и работу. Процесс 3D-сканирования прост для новичков и опытных пользователей.
- Совершенно новый пользовательский интерфейс и рабочая панель
- Удобная работа
- Опция нового режима работы - позволяет пользователям ускорить сканирование во время работы и затем установить параметр разрешения во время обработки данных, что улучшает эффективность сканирования
- Одновременный просмотр данных
- Высокая совместимость - выходные форматы файлов стандартные и включают STL, OBJ, PLY, ASC и P3 (глобальные маркеры)
- Совместимость с большинством программных пакетов на рынке. Сохраняя непроницаемые модели, подключайтесь к 3D-принтерам для 3D-печати.
- Редактирование сетки - обеспечивает редактирование сетки: слияние, обработка отверстий, упрощение данных, сглаживание, резкость и т.д.
Также в комплекте со сканером идет ПО Solid Edge от Siemens, расширяющая возможности использования отсканированных моделей для инженерных задач. На видео показан процесс реверс-инжиниринга детали с помощью сканирования Einscan Pro 2x Plus и Solid Edge 2020.
Отличия от старой модели Einscan Pro 2x:
| Модель | Einscan Pro 2x 2020 | Einscan Pro 2x | ||
| Режим сканирования | Ручное HD | Ручное быстрое | Ручное HD | Ручное быстрое |
| Скорость сканирования |
10 кадр/с 3 млн точек/с |
30 кадр/с 1,5 млн точек/с |
20 кадр/с 100 тыс. точек/с 7 строк захвата данных |
30 кадр/с 1,5 млн точек/с |
| Методы позиционирования |
По меткам, по геометрии, гибридное (автоматическое переключение между указанными выше) |
По меткам, по геометрии, по текстуре, гибридное |
По меткам |
По меткам, по геометрии, гибридное |
| Зона сканирования | 150х120 мм–250х200 мм | 135х100 мм – 225х170 мм | ||
| Точность сканирования | до 0,045 мм | до 0,1 мм | до 0,05 мм | до 0,1 мм |
| Возможность сканировать без маркеров | Да | Да | Нет | Да |
Примеры сканов:
Демонстрация работы:
Для реверс-инжиниринга
Видеообзор модели:
Компания 3DVISION является официальным дистрибьютором SHINING 3D:
| Артикул | 199948 |
| Производитель | Shining 3D |
| Страна производитель | Китай |
| Вес нетто | 1,13кг (включая USB 3.0 кабель) |
| Гарантия | 1 год |
| Зона сканирования | 150х120 мм – 250х200 мм |
| Интерфейсы | USB 3.0 |
| Источник света | LED (белый свет) |
| Применение | Дизайн и архитектура, Производство и ремонт, 3D-моделирование, оцифровка объектов для VR и AR, Наука и образование, Здравоохранение, Сканирование людей и частей тела |
| Программное обеспечение | EXSCAN PRO; Издание Solid Edge SHINING 3D |
| Рабочее расстояние | 400мм |
| Скорость сканирования | Ручное HD - 20 кадров в секунду, 100 000 точек / с, Ручное быстрое - 30 кадров в секунду, 1 500 000 точек / с, Фиксированное - однократное <1 с |
| Точность сканирования | Ручное HD - до 0,05 мм, Ручное сканирование - до 0,1 мм, Фиксированное - 0.04 мм |
| Форматы файлов | OBJ, 3MF, P3, PLY, ASC, STL |
| Назначение | Для образования, Для архитектуры, Для реверс-инжиниринга, Метрологический контроль, Энергетическая отрасль, Сканирование людей |
| Сканирование текстур/цвета | Да |
| Требования к конфигурации ПК | Видеокарта: NVIDIA GTX1080 и выше; видеопамять: > 4Гб; процессор: I7-8700; память: 64Гб; интерфейс: высокоскоростной USB 3.0 (Рекомендуется) |
| Операционная система | Win7; Win8; Win10; (64-бит) |
