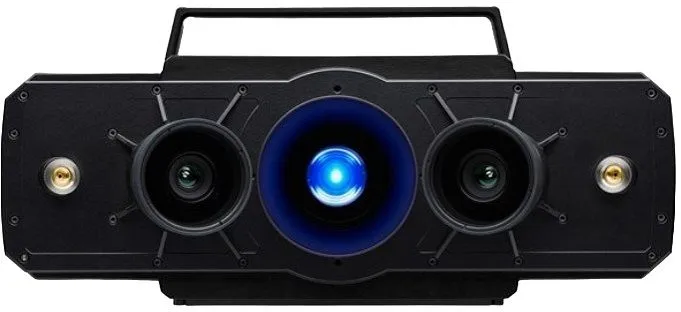

3D сканер ZEISS GOM ATOS 5 for Airfoil

3D сканер ZEISS GOM ATOS 5 for Airfoil специально предназначен для сканирования компонентов газовых турбин. С его помощью можно быстро и точно измерить даже небольшие детали благодаря оптимальному рабочему расстоянию и и области измерения от 100х70 мм².

ATOS 5 for Airfoil обеспечивает высокую стабильность при ручном и автоматизированном сканировании, что позволяет работать с различными частями турбин - от лопастей вентилятора до лопаток турбины. Это оборудование обеспечивает полномасштабные трехмерные измерения для надежного контроля качества и обнаружения скрытых дефектов. Такой подход способствует ускорению производственных процессов, обслуживанию и ремонту газовых турбин.

3D сканер ZEISS GOM ATOS 5 for Airfoil отлично подходит для различных задач, включая оценку качества продуктов и компонентов после технического обслуживания. С его помощью можно быстро собирать данные, не тратя время на длительные процессы. Например, сканирование блиски займет всего час, а лопастей вентилятора - всего 20 минут. Кроме того, комплектация включает специальное ПО GOM, которое предлагает полный набор функций для проверки аэродинамического профиля. Пользователи могут выбирать между стандартной проверкой и настраиваемыми параметрами, а пользовательская проверка позволяет эффективно и быстро проверить все секции аэродинамического профиля. Анализ краевых точек и граничных окружностей, проверка формы и положения, функции сравнения поверхностей, исследование толщины - все это включено в функциональное ПО для проверки аэродинамики.

При работе с данными возможно визуализировать любые отклонения поверхности от CAD или эталонной сетки, что позволяет обнаружить проблемы в производственном процессе при разработке новых продуктов. Использование сравнений поверхностей раскрывает информацию о продукте, которую нельзя получить никакими другими методами исследования.

Стандартная функция создания краевой точки заключается в определении точки пересечения линии изгиба на передней или задней кромке со стороной всасывания и нагнетания аэродинамического профиля. Экспертные параметры позволяют перемещать точки вдоль линии развала. Краевые круги автоматически создают элементы на передней или задней кромке аэродинамического профиля.

Проверка толщины передней и задней кромки - стандартный функционал программного обеспечения для проверки аэродинамического профиля. Различные варианты позволяют отслеживать измерение вдоль линии развала. Также могут быть созданы традиционные значения толщины при предопределенных углах рисования. ПО позволяет проверить максимальную толщину аэродинамического профиля с использованием метода расстояния или максимальной вписанной окружности.

Возможности программного обеспечения GOM обеспечивает гибкий способ оценки формы и положения аэродинамических профилей для удовлетворения разных потребностей пользователей. Методы оценки фактических данных помогают найти лучшее соответствие допускам. ПО также может сравнивать результаты с изменяющимися областями допусков, где допуски различаются по областям секций аэродинамического профиля.

Видеообзор модели:
