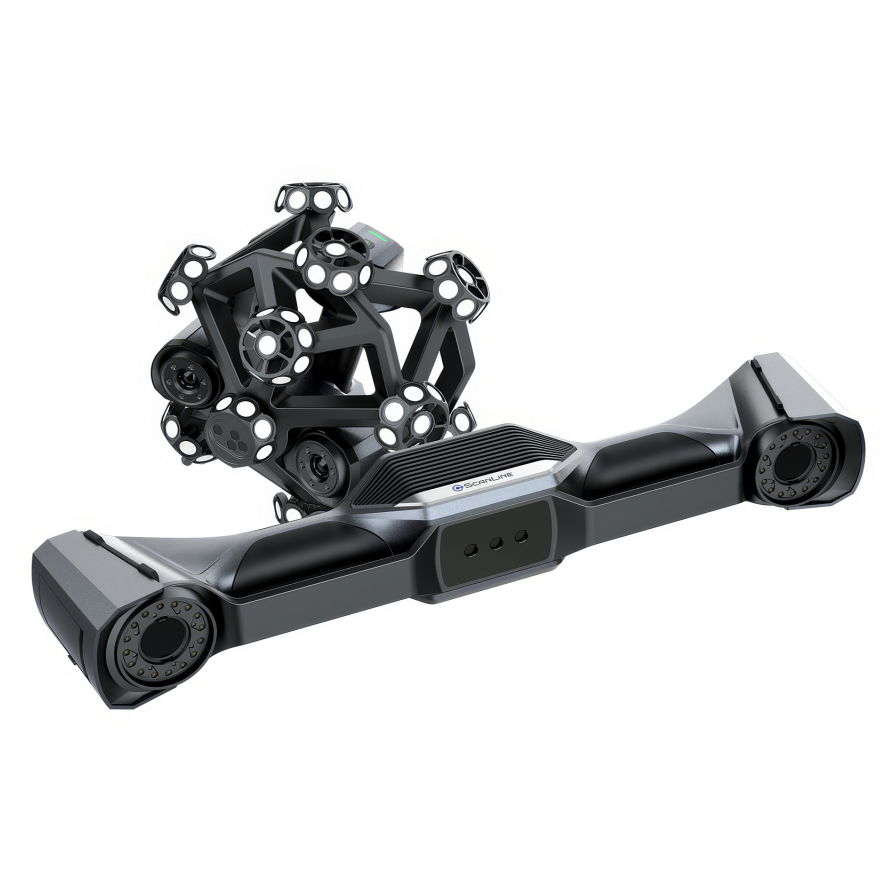

Система оптическая координатно-измерительная ScanLine TrackerScan ProNova+

ScanLine TrackerScan ProNova+ - беспроводная многофункциональная система для динамического 3D-сканирования и оптических измерений средних и крупногабаритных объектов. Комплекс включает сканер ProNova+ для детальной оцифровки, трекер UE ProNova+ с увеличенным полем зрения и встроенную видеофотограмметрию VPG. Динамическое отслеживание положения сканера обеспечивает стабильный сбор 3D-данных без необходимости постоянно наносить маркеры. Беспроводная конструкция позволяет свободно работать с объектом непосредственно на производстве, в цеху или на месте проведения измерений.

Универсальная система 3 в 1

TrackerScan ProNova+ объединяет в единой системе динамический трекер, ручной лазерный 3D-сканер и модуль видеофотограмметрии. Комплекс поддерживает одновременную работу с двумя сканерами, при этом ProNova+ предназначен для получения детализированных 3D-данных, а UE ProNova+ может использоваться отдельно как ручной лазерный сканер с широким полем зрения до 2600 × 2200 мм. Такая конфигурация позволяет выполнять как высокоточное сканирование отдельных зон, так и оцифровку объектов и конструкций большого размера.

Сканер ProNova+ оснащён синим лазером и предлагает три режима сканирования: высокоскоростной — с 62 пересекающимися линиями, детальный — с 25 параллельными линиями и режим для глубоких отверстий — с одной лазерной линией. Скорость сканирования достигает 7,600,000 точек/с, точность — до 0,014 мм.

Трекер UE ProNova+ предназначен для быстрой оцифровки крупных поверхностей. Поле зрения 2600x2200 мм позволяет захватывать значительные участки объекта за один проход, сокращая время сканирования крупногабаритных деталей. Максимальная скорость составляет 5,710,000 точек/с, точность — до 0,06 мм

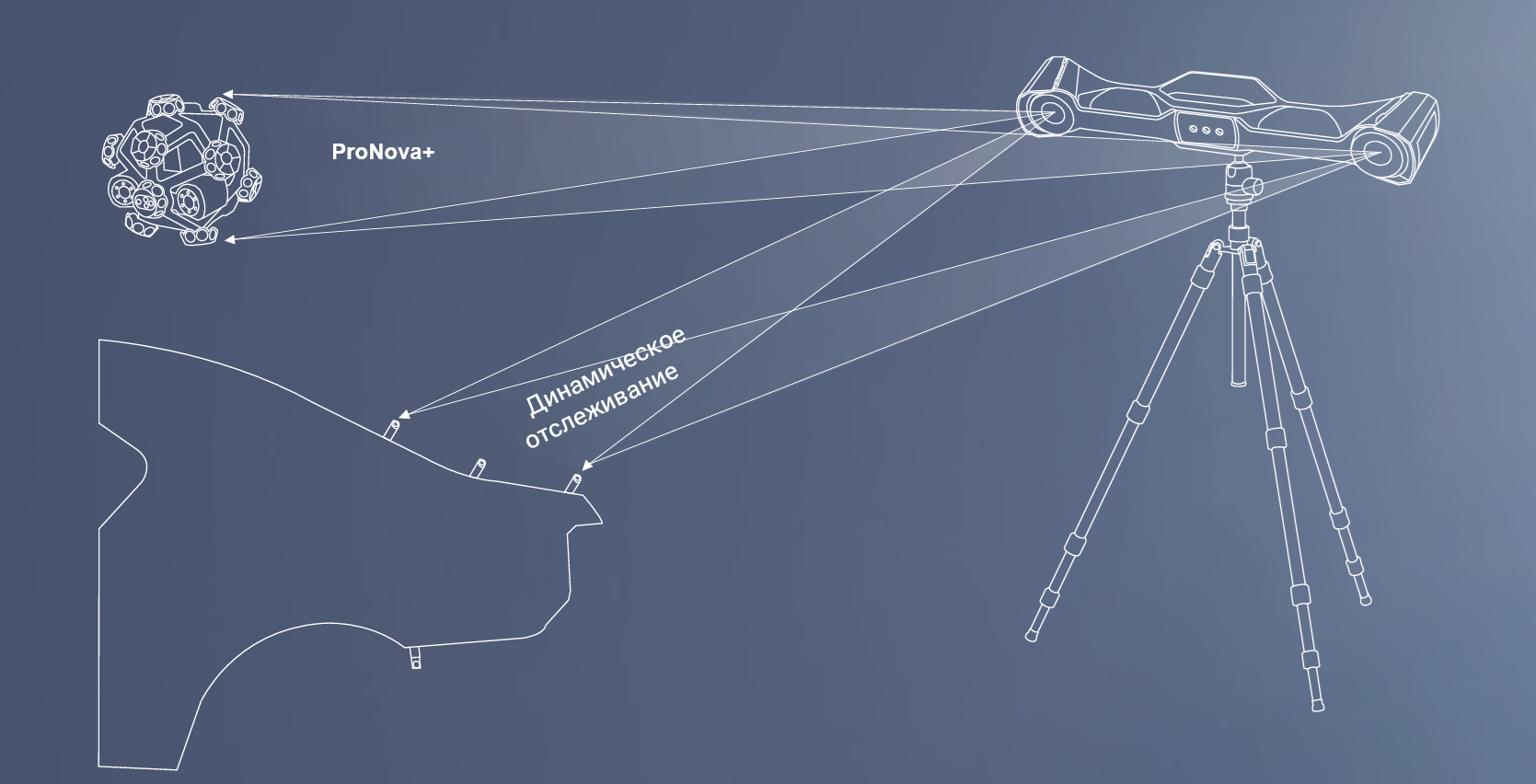

Динамическое отслеживание без привязки к фиксированной позиции

В основе ScanLine TrackerScan ProNova+ лежит технология динамического отслеживания, которая в реальном времени определяет пространственное положение сканера относительно трекера. Это позволяет оператору свободно перемещаться вокруг объекта и сканировать его с различных направлений, не ограничиваясь фиксированной рабочей зоной. Система особенно эффективна при работе с крупными деталями и конструкциями, когда перемещать объект или постоянно переставлять оборудование нецелесообразно.

Динамическое отслеживание также помогает при сканировании объектов сложной формы и в ограниченных пространствах. Благодаря беспроводной конструкции оператор не связан кабелями между сканером и компьютером, что упрощает перемещение вокруг автомобиля, промышленного оборудования, корпуса, трубопровода, крупной оснастки или другой габаритной конструкции.

Сканирование без маркеров

Одно из ключевых преимуществ ScanLine TrackerScan ProNova+ — возможность выполнять сканирование без использования маркеров. Система определяет положение сканера в пространстве в режиме реального времени, что позволяет во многих случаях получать и объединять 3D-данные без предварительной разметки поверхности объекта. Это ускоряет подготовку к работе и особенно удобно при оцифровке крупногабаритных деталей, для которых нанесение и последующее удаление большого количества маркеров может занимать значительное время.

При необходимости TrackerScan ProNova+ также поддерживает маркерное совмещение. Оператор может выбрать подходящий способ позиционирования и объединения данных с учётом геометрии объекта и требований к точности измерений.

3D-cканер ProNova+ — детальное сканирование

ProNova+ обеспечивает скорость сканирования до 7,6 млн точек/с, позволяя быстро получать большие объёмы трёхмерных данных. Такая производительность особенно полезна при оцифровке крупных поверхностей и выполнении задач промышленного контроля.

Для высокоскоростного захвата используются 62 пересекающиеся лазерные линии, 25 параллельных линий предназначены для детального сканирования, а одна лазерная линия позволяет работать с глубокими отверстиями и полостями. Благодаря этому ProNova+ адаптируется к различным участкам объекта — от быстрого захвата больших поверхностей до детальной оцифровки сложной геометрии

UE ProNova+ — большое поле зрения

UE ProNova+ предназначен для быстрого сканирования крупногабаритных объектов и больших площадей поверхности. Поле зрения до 2600x2200 мм позволяет за один проход захватывать значительный объём данных, сокращая количество перемещений оборудования и повышая производительность при оцифровке крупных деталей.

Для высокоскоростного сканирования модуль использует 62 лазерные линии и поддерживает отдельный режим детального захвата. Большое поле зрения и рабочий диапазон делают UE ProNova+ подходящим для оцифровки автомобилей, промышленного оборудования, транспортных средств, корпусов, конструкций и других объектов большого размера.

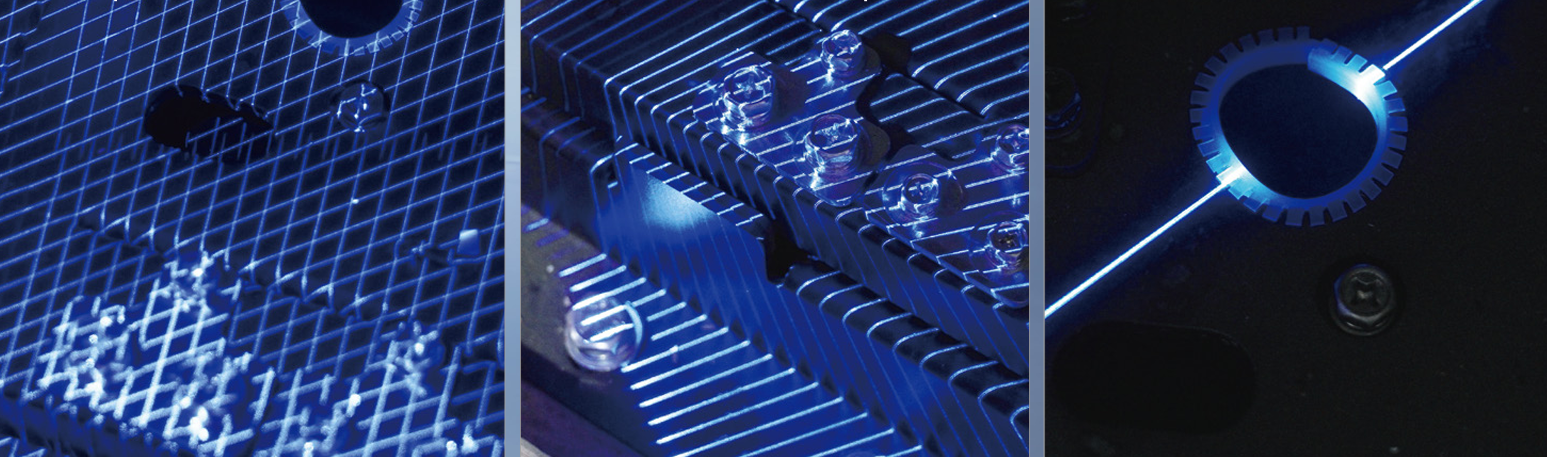

Три режима сканирования

ScanLine TrackerScan ProNova+ поддерживает несколько режимов сканирования для работы с объектами разной сложности. Высокоскоростной режим с 62 лазерными линиями предназначен для быстрого захвата общей формы и больших поверхностей, 25 параллельных линий обеспечивают более детальное сканирование, а одна лазерная линия используется для оцифровки глубоких отверстий и полостей. Максимальная скорость достигает 7,6 млн точек/с, что позволяет оперативно получать плотные 3D-данные даже при работе с крупногабаритными объектами.

Высокая точность и фотограмметрия на основе видео (VPG)

TrackerScan ProNova+ обеспечивает точность сканирования до 0,014 мм, а при использовании встроенной видеофотограмметрии VPG объёмная точность достигает 0,043 + 0,012 мм/м. Такие характеристики позволяют применять систему для высокоточных метрологических измерений и контроля геометрии крупных объектов.

Интегрированная технология VPG (видеофотограмметрия) повышает стабильность измерений в больших рабочих объёмах. В отличие от классической фотограмметрии, она использует видеоданные и не требует нанесения кодированных фотограмметрических меток. При работе с UE ProNova+ максимальная рабочая дистанция VPG составляет до 3,5 м.

Технология формирует глобальные пространственные данные, которые помогают сохранять геометрическую стабильность и точность при сканировании крупногабаритных объектов и работе с большими измерительными объёмами.

Беспроводная работа

TrackerScan ProNova+ выполнен в полностью беспроводном формате, что позволяет свободно перемещаться вокруг крупногабаритного объекта без ограничений, связанных с соединительными кабелями. При необходимости проводного подключения предусмотрен оптоволоконный интерфейс, поэтому система может использоваться как в мобильном беспроводном режиме, так и с проводной передачей данных. Небольшой вес компонентов повышает удобство работы: сканер ProNova+ весит 1,2 кг, а трекер UE ProNova+ — 1,6 кг. Благодаря этому комплекс удобно применять непосредственно на производстве, в помещении или при проведении измерений на выезде.

Два сканера для разных задач

Ключевое преимущество TrackerScan ProNova+ — сочетание двух методов сканирования в рамках одного измерительного процесса. Сначала UE ProNova+ быстро захватывает общую геометрию крупного объекта благодаря широкому полю зрения, после чего ProNova+ позволяет детально оцифровать небольшие, сложные или критически важные участки. Такая комбинация объединяет высокую скорость обработки больших поверхностей с высокой детализацией отдельных зон, позволяя эффективно работать с объектами разного масштаба и сложности.

Для крупных деталей и промышленной метрологии

ScanLine TrackerScan ProNova+ ориентирован на 3D-сканирование и контроль крупных объектов сложной формы. Система подходит для применения в автомобильной и аэрокосмической промышленности, железнодорожном транспорте, энергетике, машиностроении, производстве строительной техники и техническом обслуживании. С её помощью можно оцифровывать кузова и крупные автомобильные детали, элементы железнодорожного и авиационного транспорта, промышленное оборудование, крупную оснастку, корпуса и сварные конструкции. Беспроводная конструкция расширяет возможности комплекса при проведении измерений непосредственно на производстве, в цеху или на выездных объектах.

Реверс-инжиниринг и контроль по CAD

Полученные 3D-данные можно использовать для обратного проектирования, контроля размеров и геометрии, анализа отклонений, а также сравнения фактической детали с номинальной CAD-моделью. Широкое поле зрения UE ProNova+ позволяет быстро сформировать цифровую модель крупного изделия, после чего ProNova+ помогает детально проработать отдельные элементы и сложные участки. Такой подход подходит для модернизации существующих конструкций, восстановления деталей, контроля качества изготовления, подготовки данных для CAD-моделирования и оценки износа крупногабаритных компонентов.

Распознавание элементов с помощью ИИ

Интеллектуальная функция автоматически определяет границы геометрических элементов, ускоряя их сканирование и измерение. Система распознаёт круглые и квадратные отверстия, упрощая контроль геометрии деталей и получение точных измерительных данных.

Сферы применения

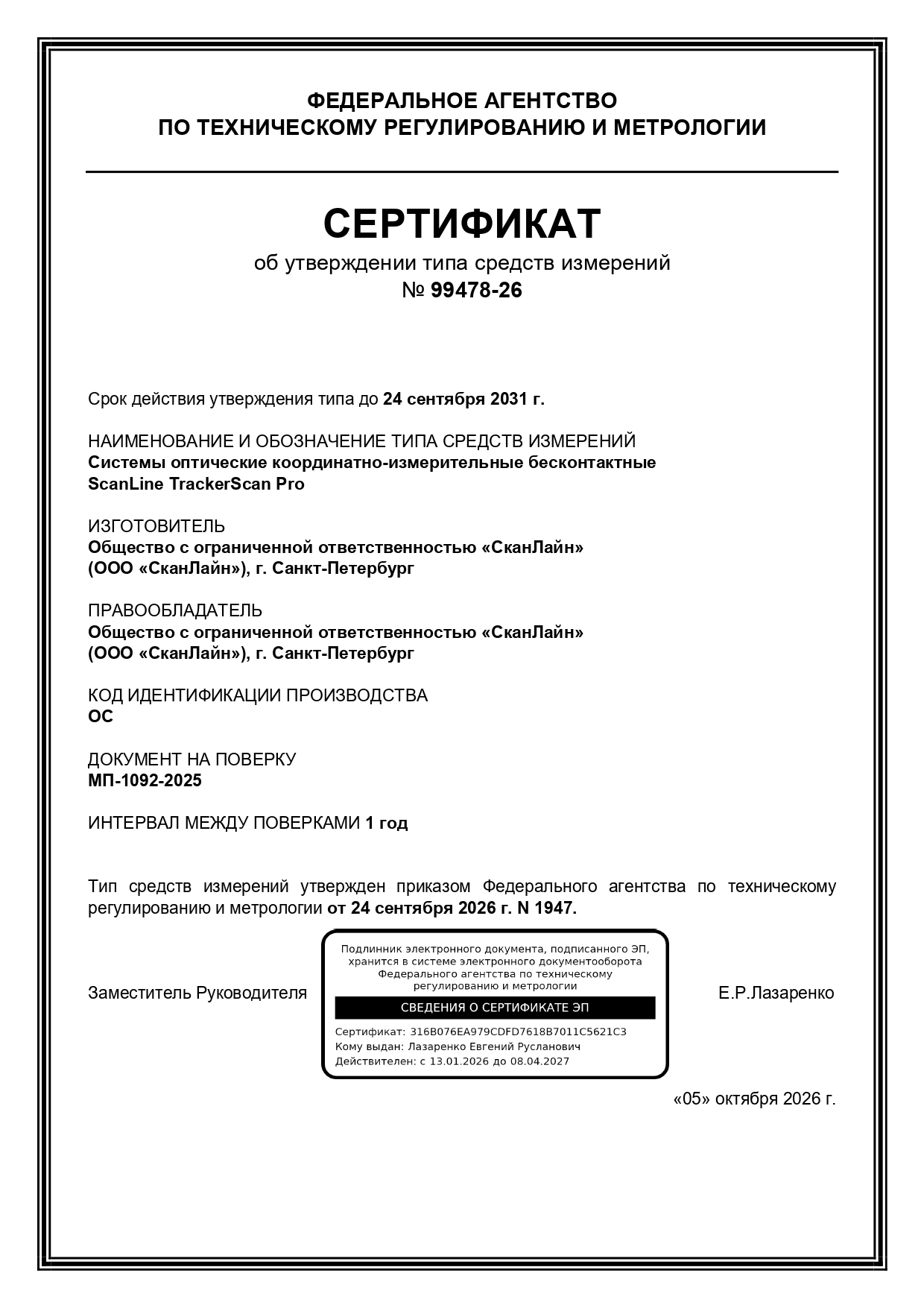

Внесен в Государственный реестр средств измерений РФ

ScanLine TrackerScan ProNova+ относится к утвержденному типу средств измерений, внесенному в Государственный реестр средств измерений Российской Федерации (ГРСИ). Это подтверждает, что оборудование прошло необходимые метрологические испытания, а его точностные характеристики официально подтверждены в установленном законодательством порядке.
