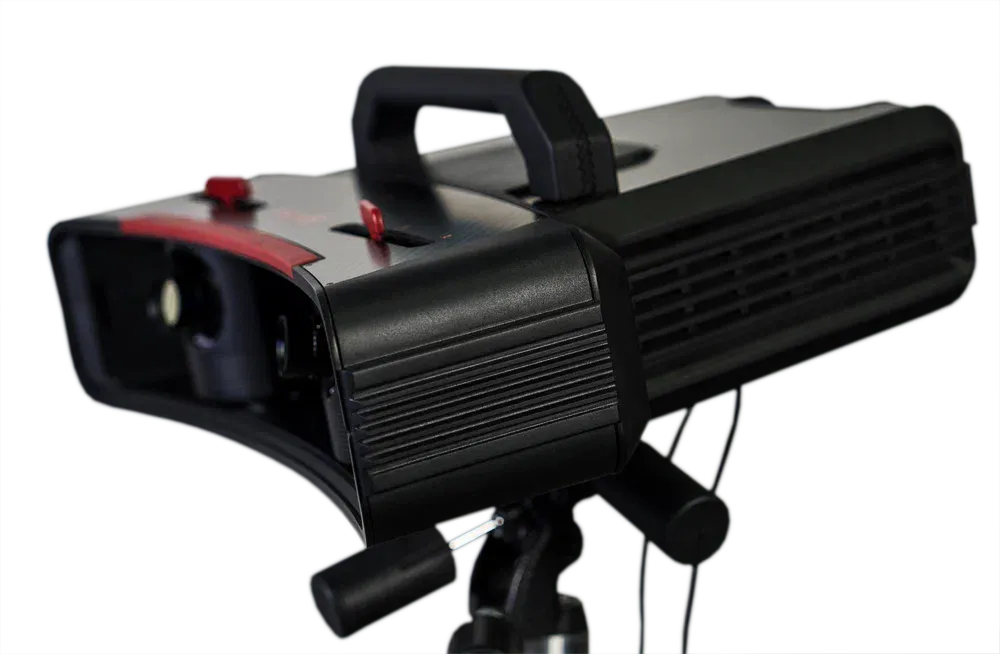

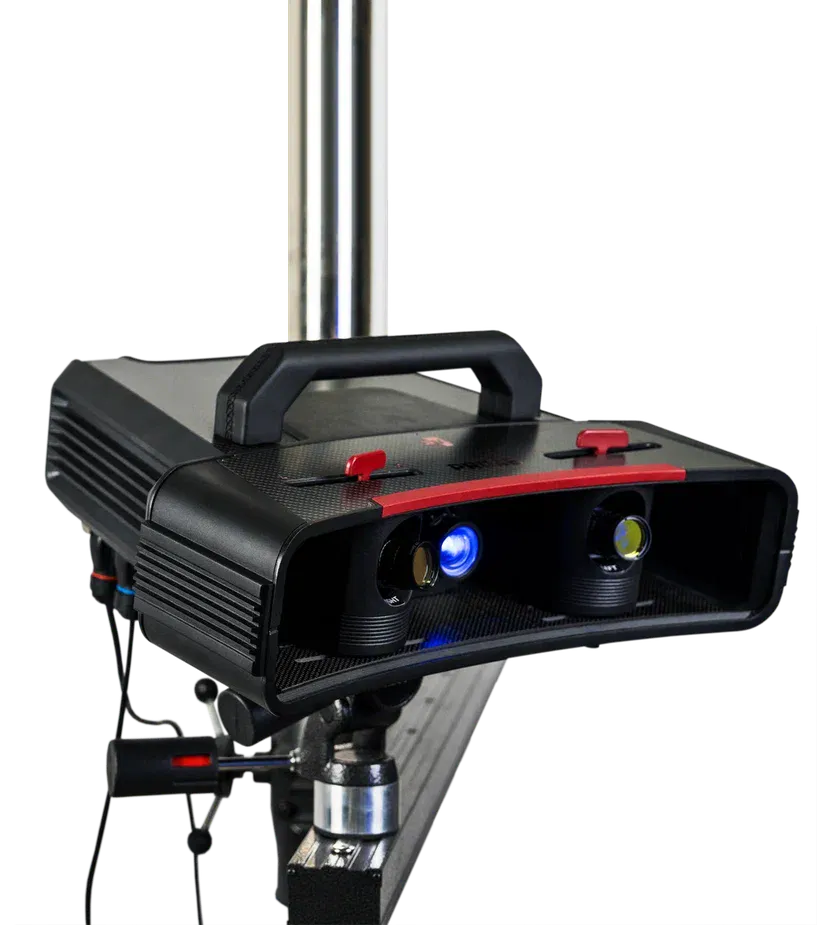

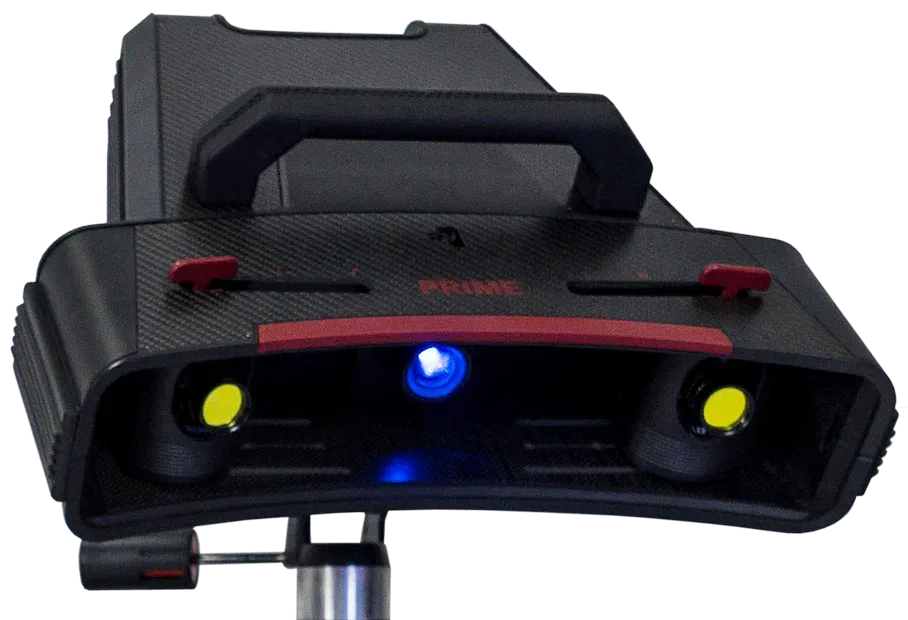

Метрологический 3D сканер RangeVision PRIME

Промышленный 3D сканер метрологического класса - RangeVision Prime. Его основное предназначение - быстрая и точная оцифровка изделий со сложной геометрией. Светофильтры в сочетании с LED проектором синего структурированного света обеспечивают стабильные и точные результаты измерений даже при низком уровне освещенности. Prime способен сканировать темные предметы без нанесения дополнительного матирующего слоя. Защитный карбоновый корпус гарантирует надежность работы устройства в различных условиях окружающей среды, предотвращая перегрев внутренних компонентов.

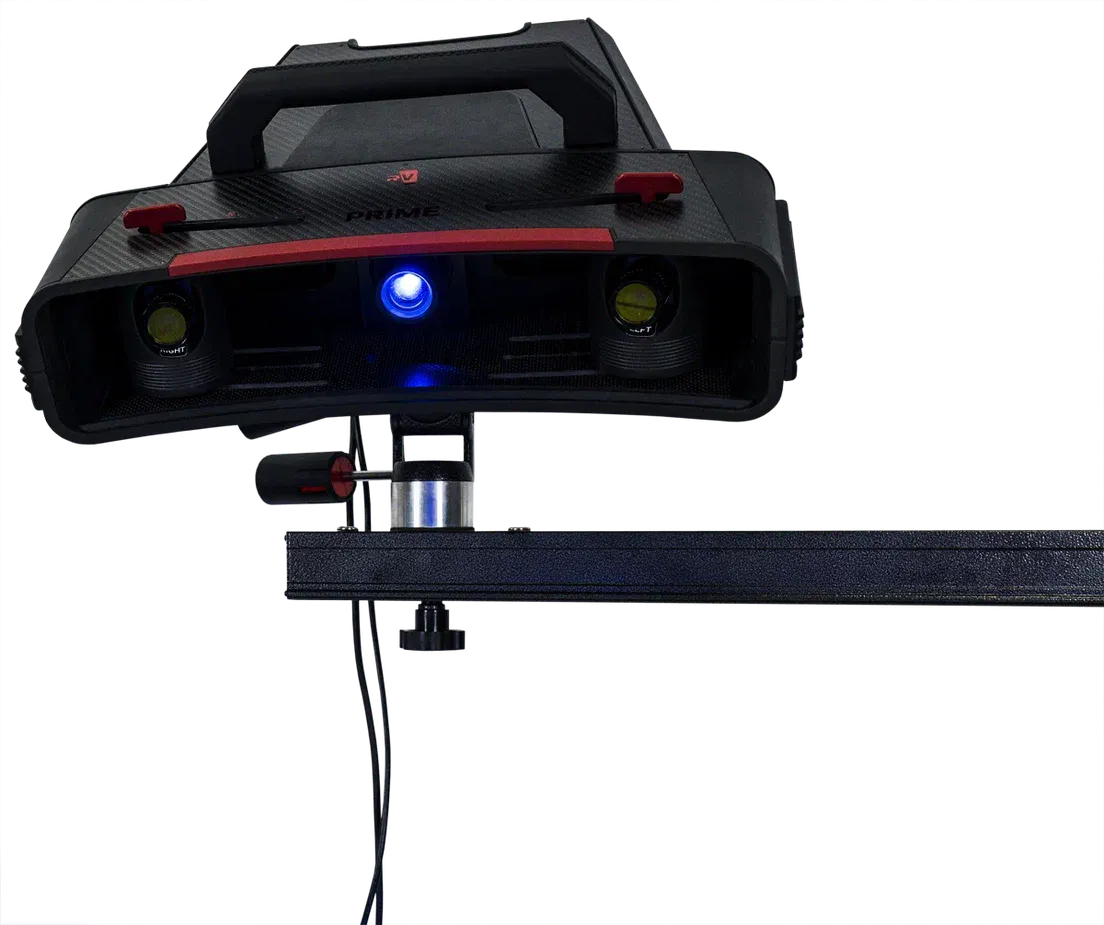

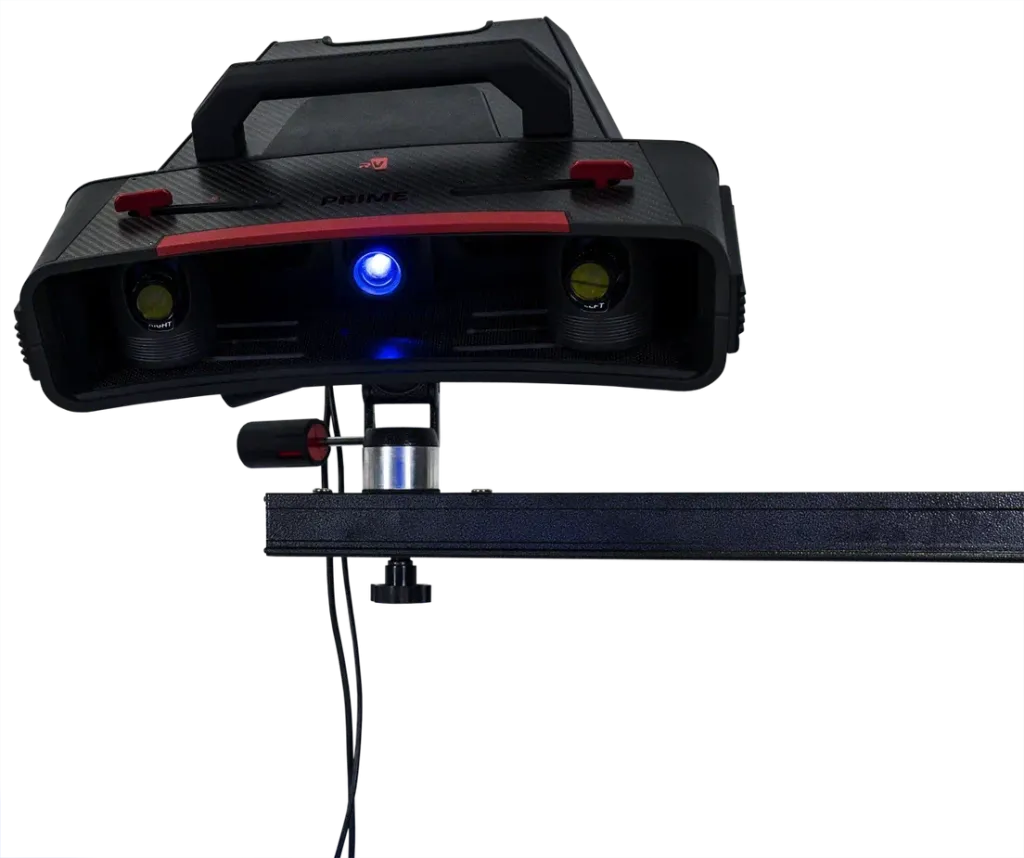

Технология Blue Light

Супер-яркий проектор структурированного синего света обеспечивает качественное сканирование при нестабильном освещении и отлично сканирует тёмные предметы.

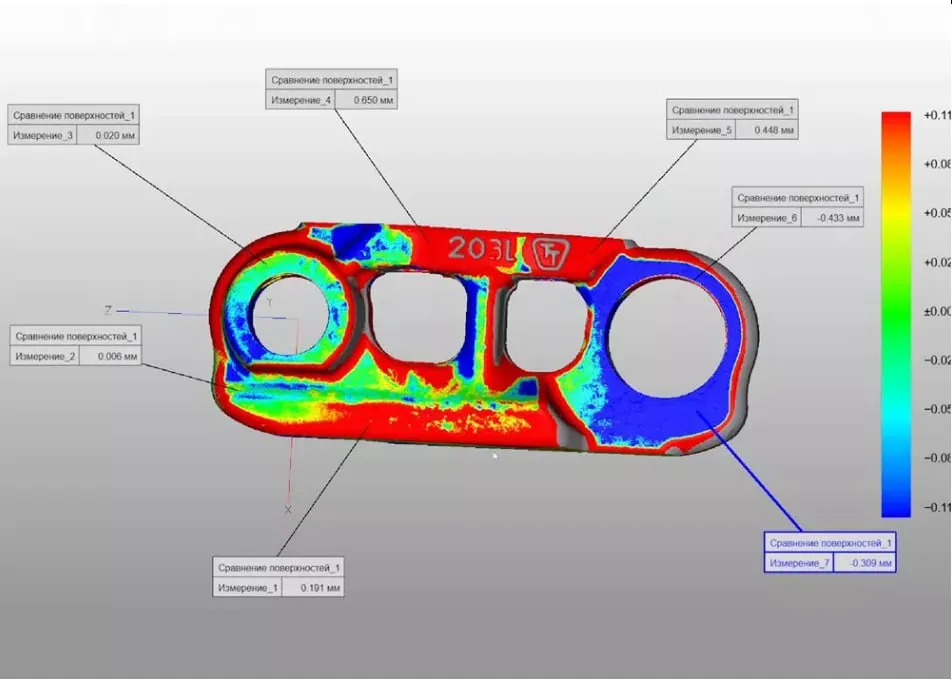

Метрологическая точность

PRIME сканирует объекты с максимальной абсолютной погрешностью измерений 0,014 мм. Является зарегистрированным типом средств измерений, проходит ежегодную метрологическую поверку и может применяться для бесконтактных измерений и контроля геометрии на ответственных и прецизионных производствах.

Три режима сканирования

1. Базовый режим

Используется для сканирования объектов, которые невозможно оцифровать другими способами, таких как музейные экспонаты. Фрагменты модели, полученные с различных ракурсов, объединяются в соответствии с особенностями геометрии поверхности объекта.

2. С использованием маркеров

Сшивка объектов большого размера достигается за счет автоматического совмещения фрагментов модели по маркерам, расположенных на поверхности. Поддерживаются внешние системы фотограмметрии.

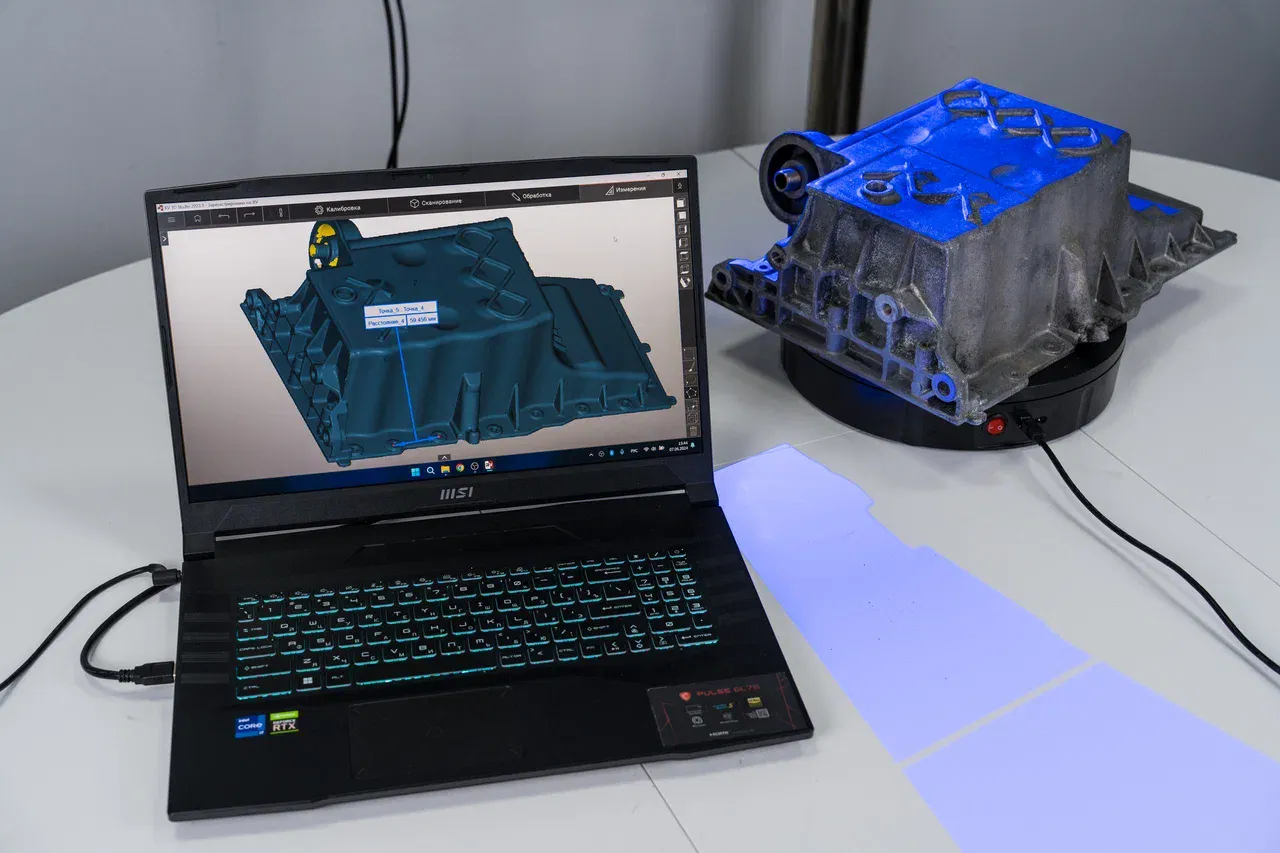

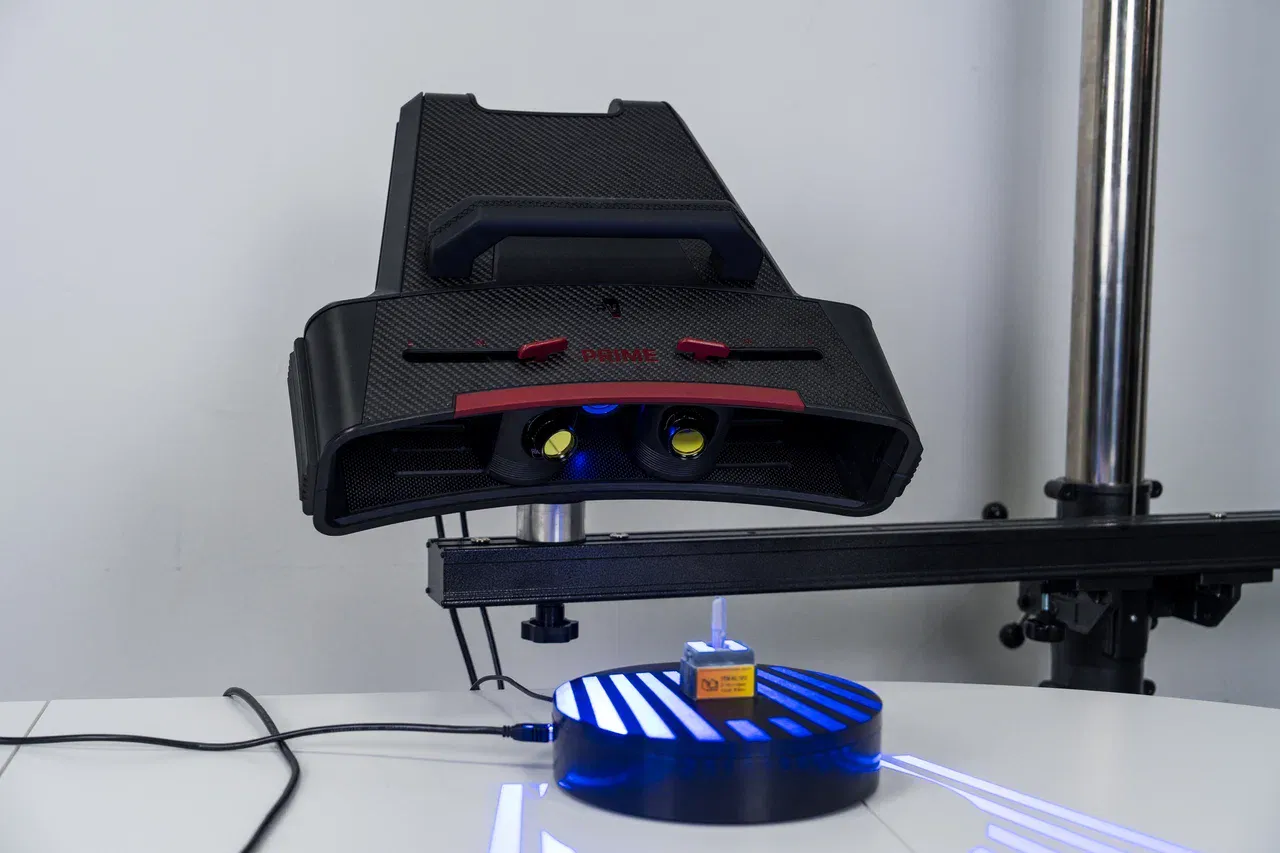

3. С использованием поворотного стола

Путем нажатия всего одной кнопки возможно проведение быстрого и простого сканирования объекта, который установлен на платформе поворотного стола. В процессе вращения объекта фрагменты его модели автоматически совмещаются.

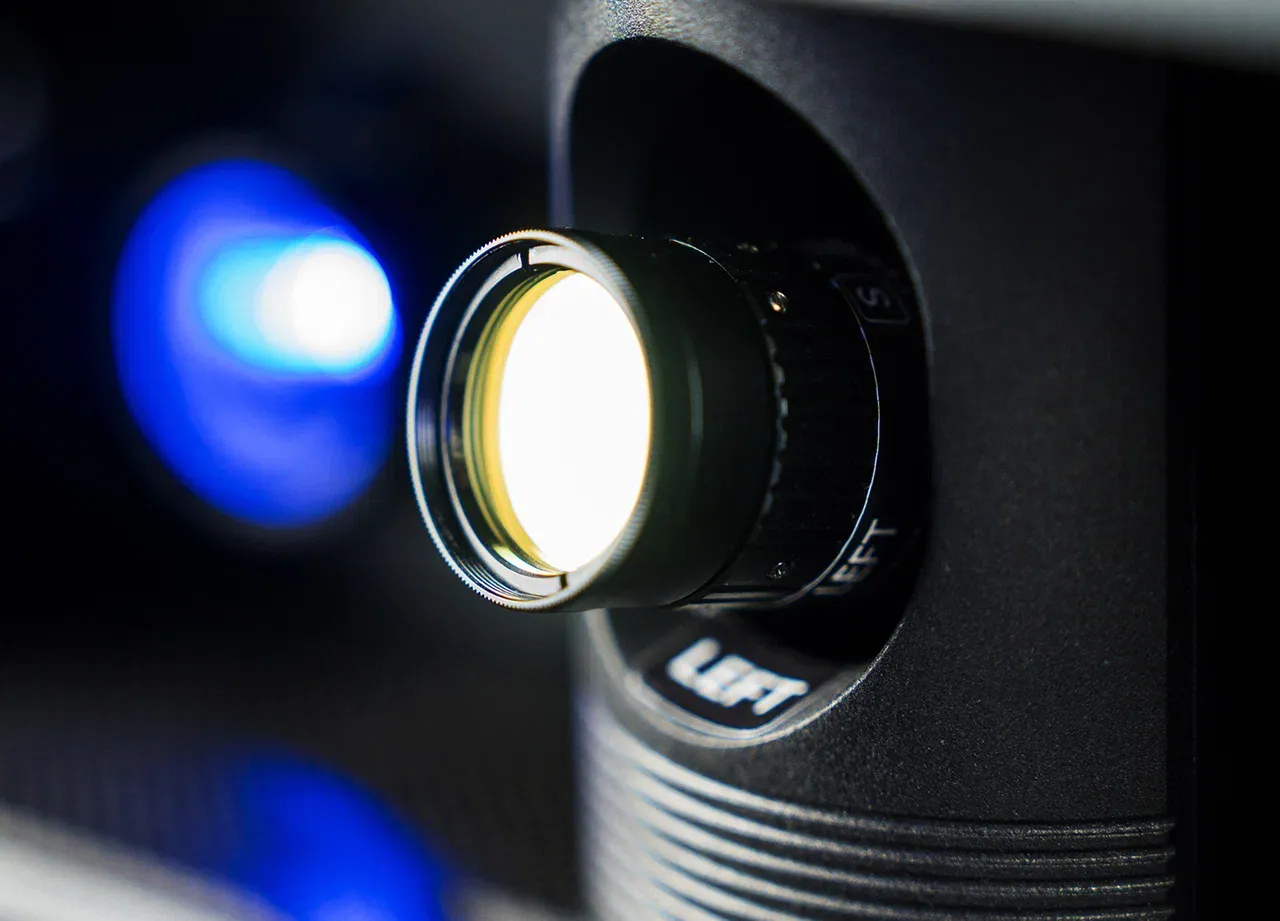

RangeVision Prime обладает регулируемой областью сканирования и может оцифровывать объекты от 5 мм до 5 метров. Минимальная область сканирования составляет 145х100х130 мм и подходит для работы с объектами небольших размеров. Для 3D сканирования средних деталей используется область сканирования 330х250х300 мм, а для работы с крупными объектами - 570х400х460 мм. Степень детализации и разрешение до 0,035 мм достигается благодаря наличию 2 камер с разрешением 12 Мп

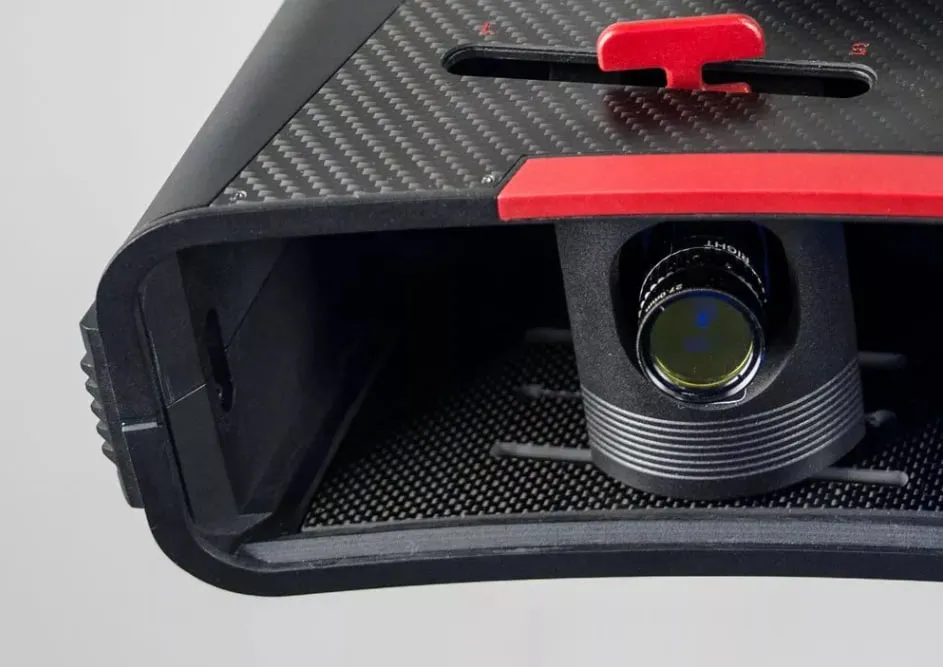

Основание из углепластика

В основании корпуса сканирующего модуля - жёсткая карбоновая пластина, что уменьшает возможность температурных деформаций и обеспечивает стабильную точность сканирования даже в горячем цеху.

Мощное программное обеспечение на русском языке RV 3D Studio, которое входит в комплект, делает процесс сканирования объекта, обработки скана и экспорта модели быстрым и удобным.

• Автоматическая и ручная сшивка с маркерами и без них, заполнение пустот, сглаживание поверхностей;
• Упрощение 3D-моделей;
• Исправление дефектов сетки;
• Автоматическое удаление мелких артефактов, шума;
• Функция импорта CAD-файлов в универсальном формате STEP с автоматической триангуляцией сетки обеспечивает связь RV 3D Studio с системами 3D-моделирования.

Примеры сканирования:
