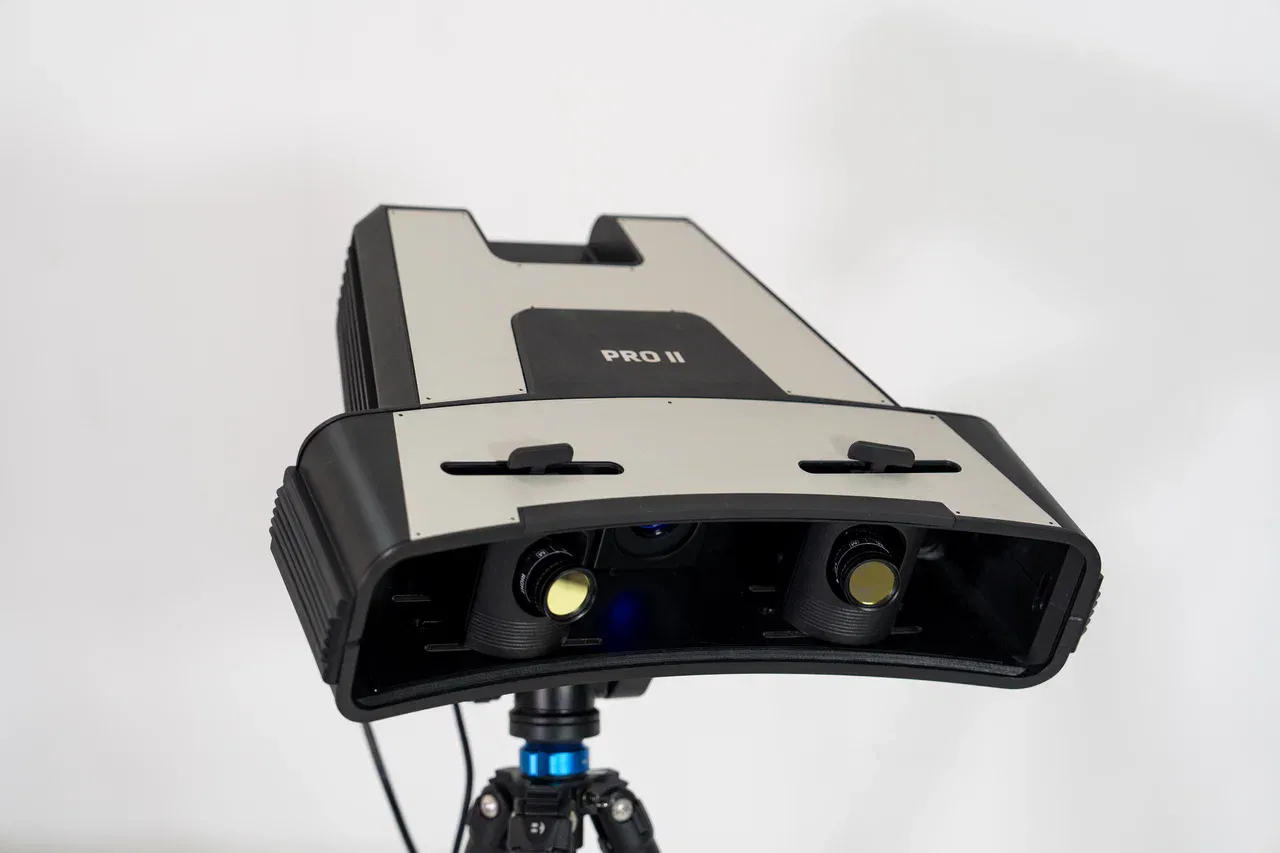

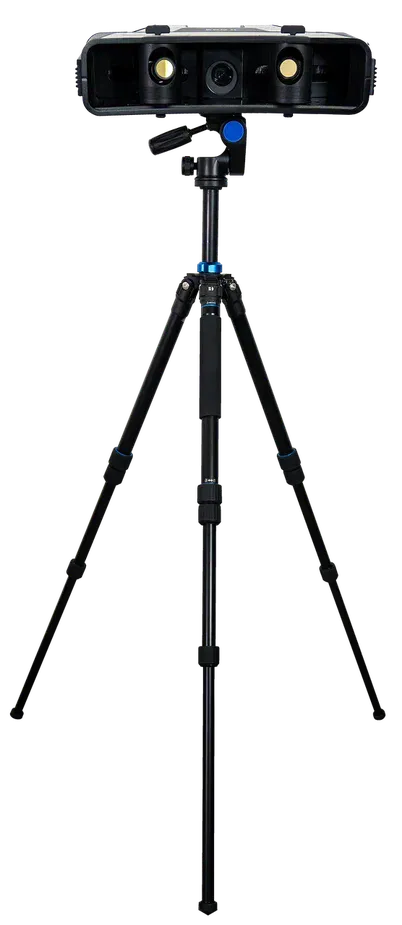

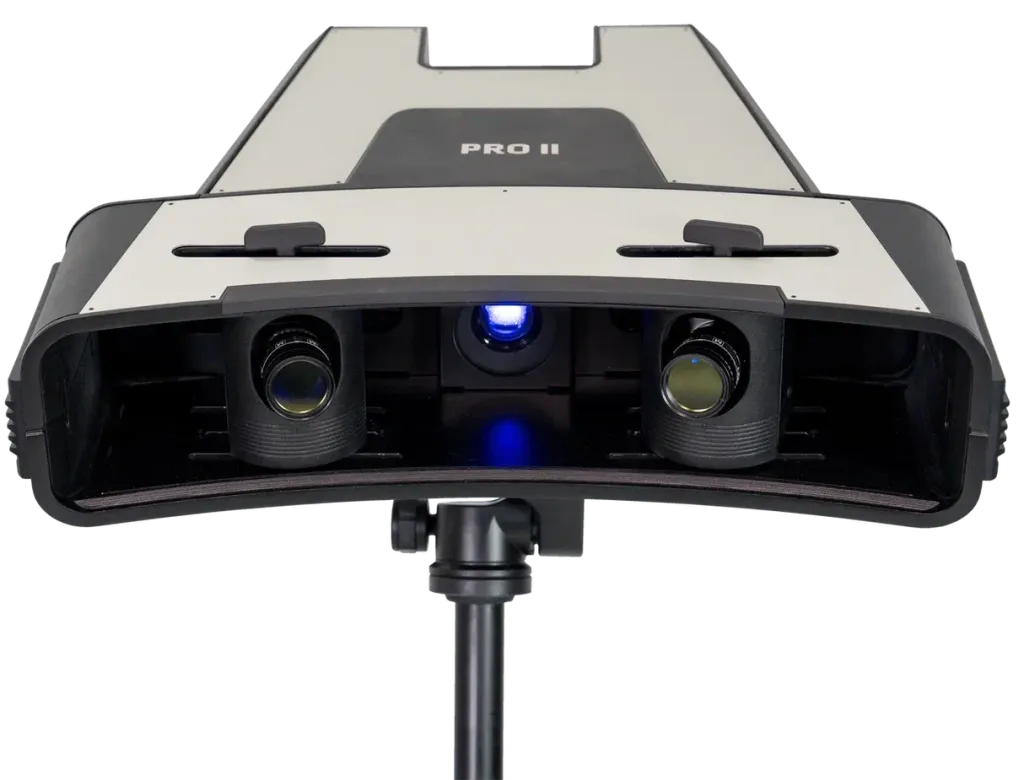

Метрологический 3D-сканер RangeVision PRO 2

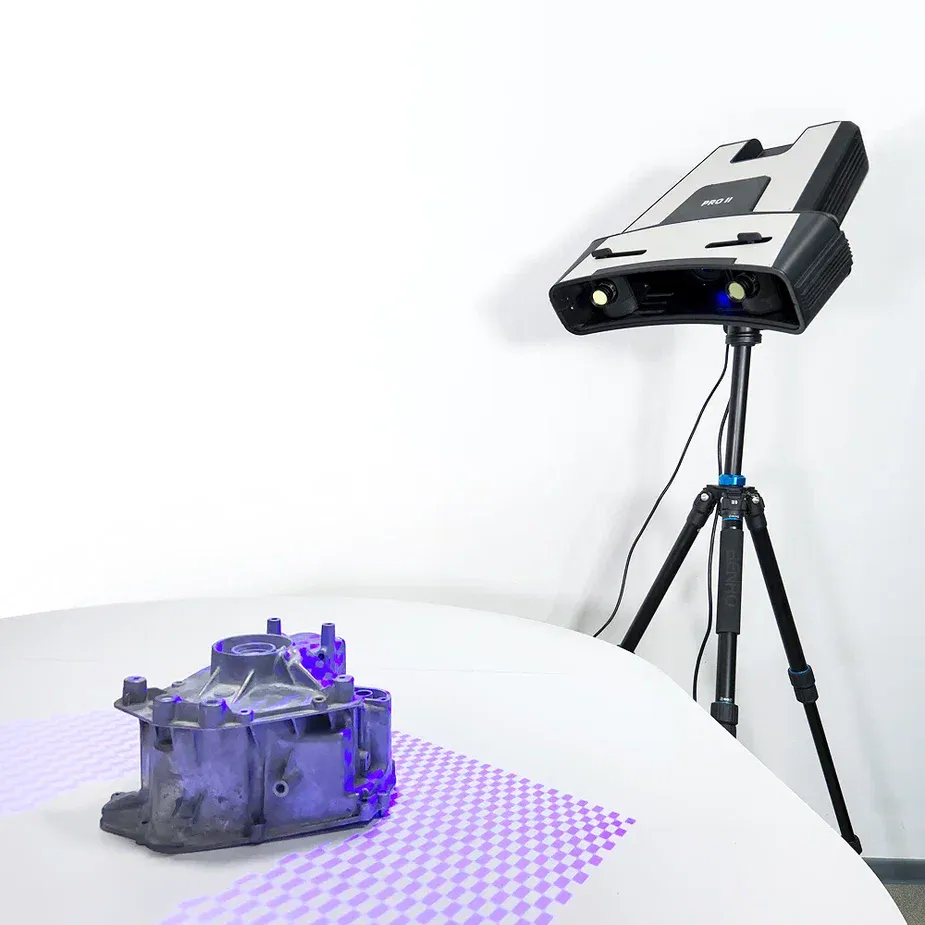

RangeVision PRO II - это уникальный 3D-сканер, способный сканировать самые сложные объекты с высочайшей точностью и детализацией. Он обладает функционалом, который идеально подходит для обратного проектирования, контроля качества и промышленного дизайна. Сверхчувствительные 6МР камеры, проекционный LED-модуль, технология структурированного синего подсвета и уникальные алгоритмы обработки данных - все это делает RangeVision PRO II настоящим профессиональным оптическим 3D-сканером метрологического класса.

Особенности:

1. Метрологическая точность. PRO II является зарегистрированным типом средств измерений, проходит ежегодную метрологическую поверку и обеспечивает точность сканирования до 0,024 мм.

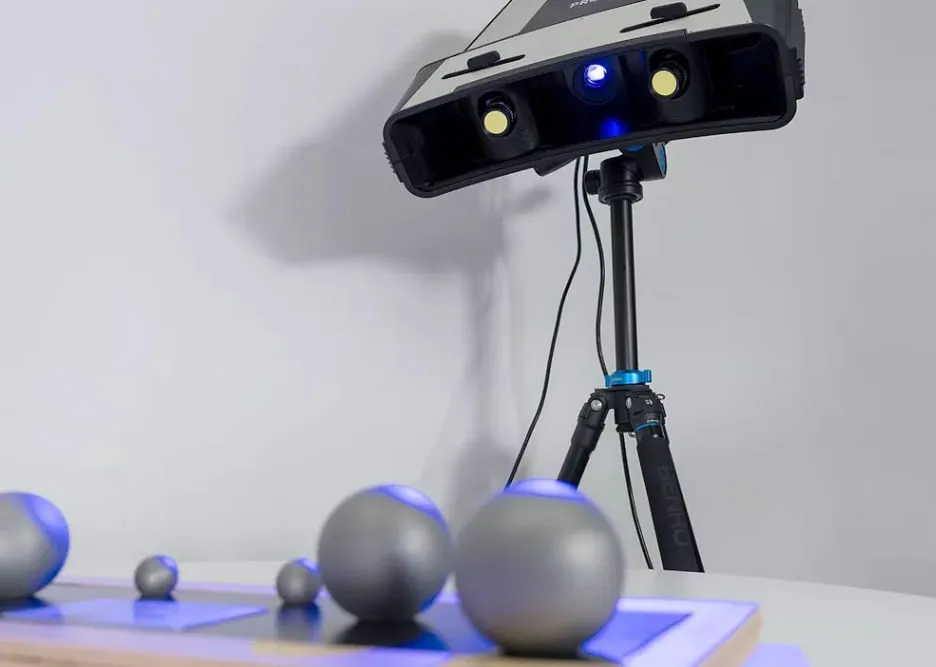

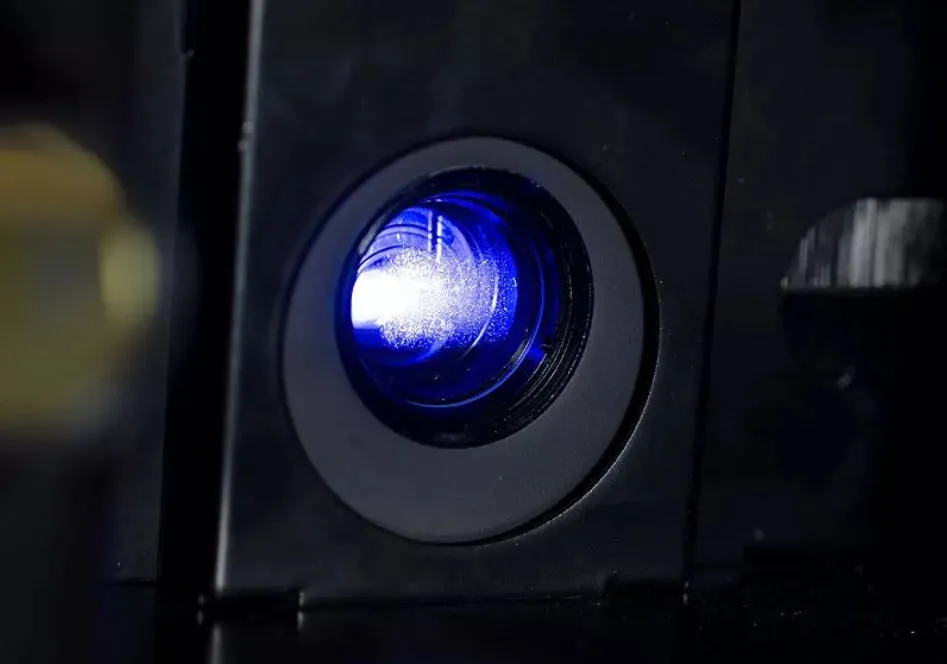

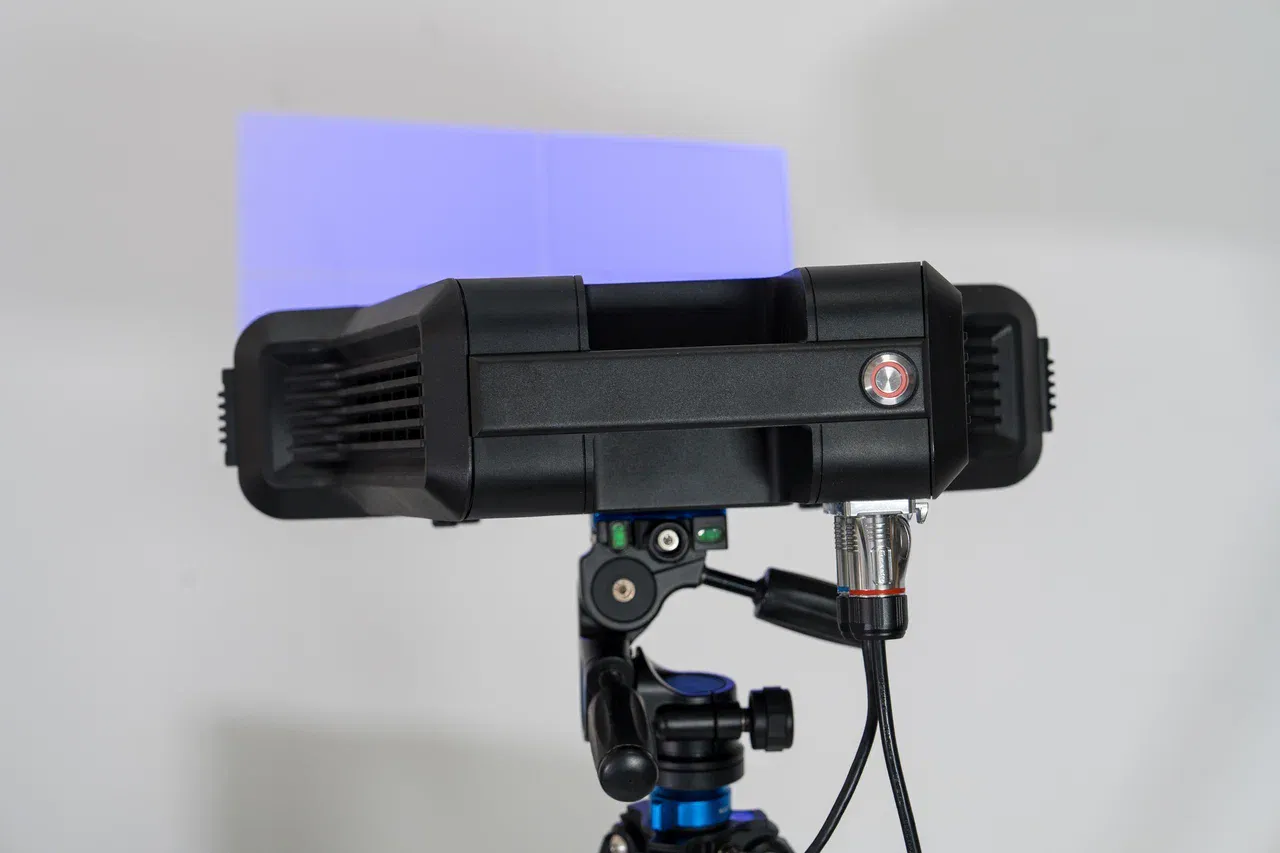

2. Сверхъяркий проектор синего цвета. Мощный светодиодный проектор структурированного подсвета позволяет сканировать даже при нестабильном освещении и лучше захватывать геометрию тёмных объектов.

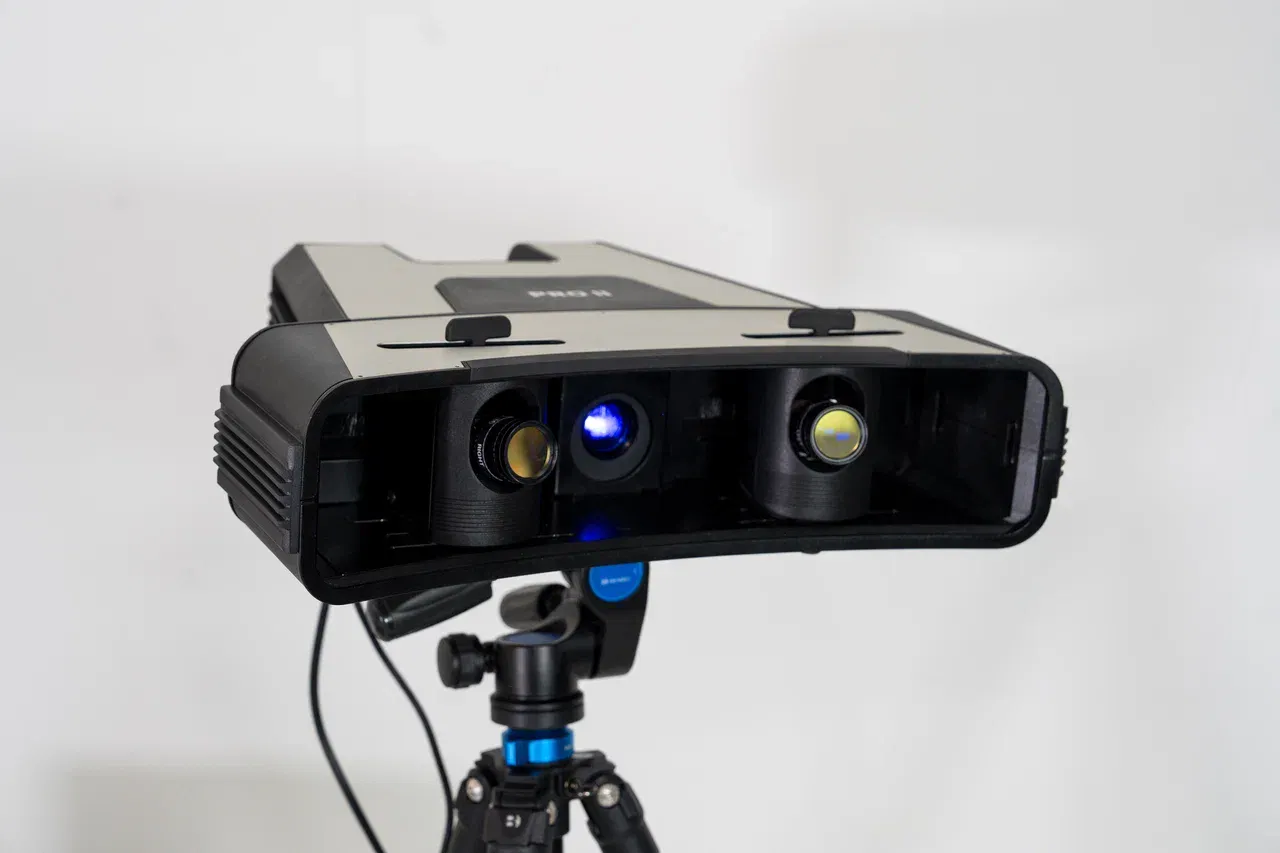

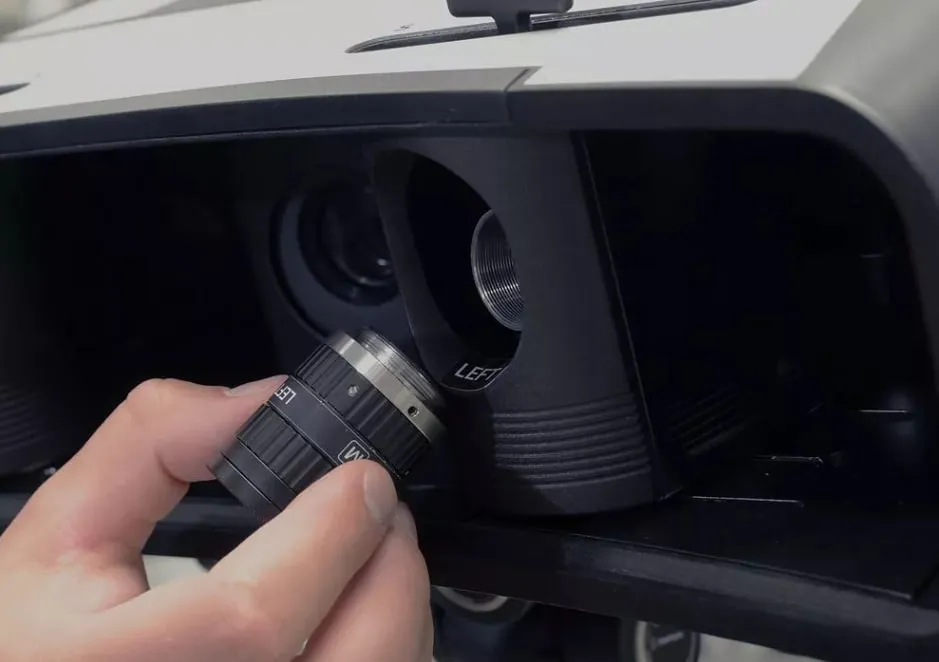

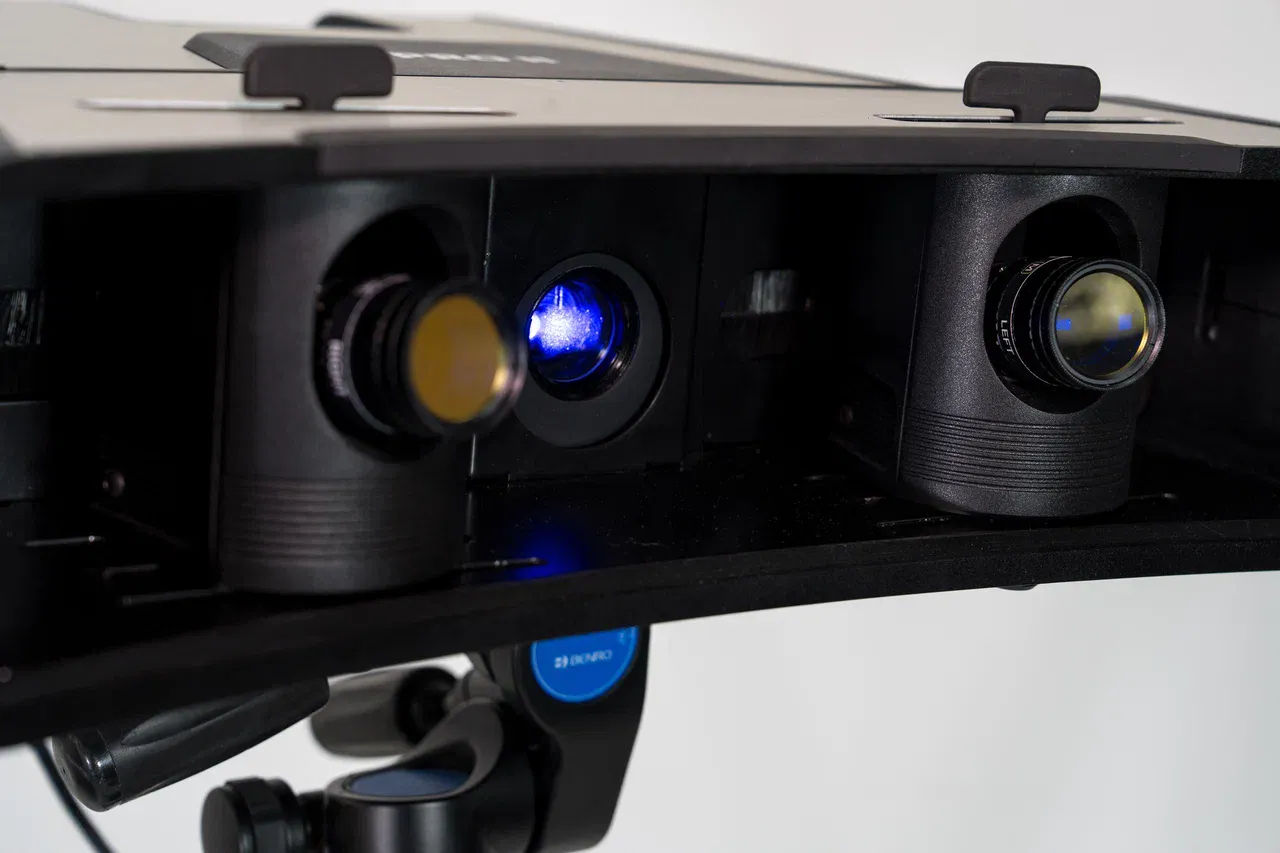

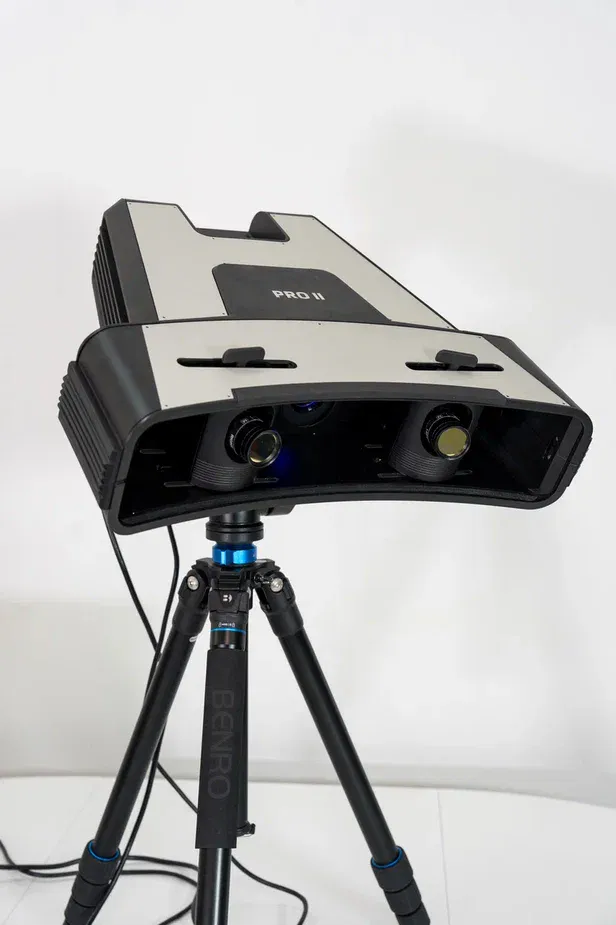

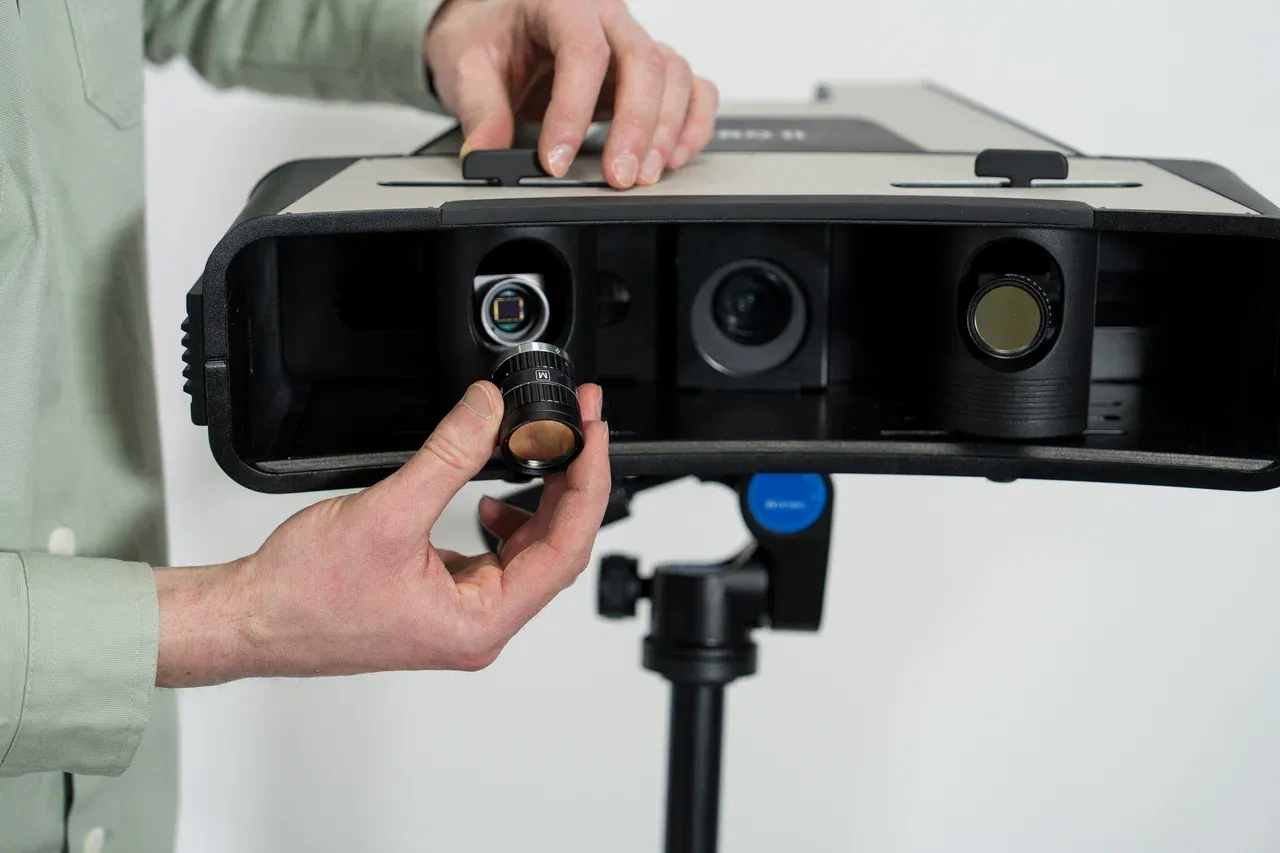

3. Камеры со сменными объективами. 6-мегапиксельные камеры машинного зрения снабжены сменными объективами для быстрой перекалибровки на разные зоны сканирования. Светофильтры на объективах снижают зависимость от внешнего освещения в процессе сканирования.
4. Высокая скорость сканирования. Продуманная конструкция сканера и продвинутые алгоритмы ПО обеспечивают скорость сканирования до 0,8 секунды на один скан.

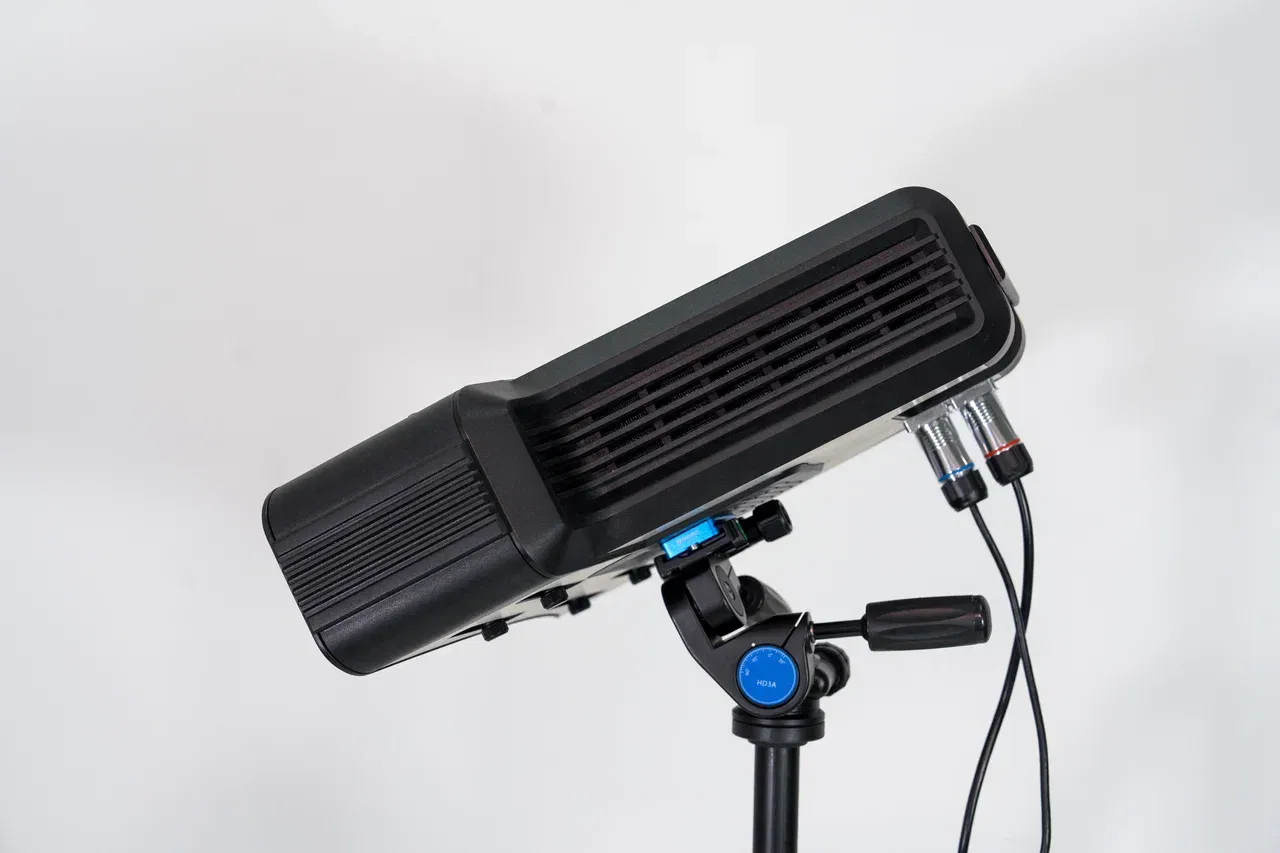

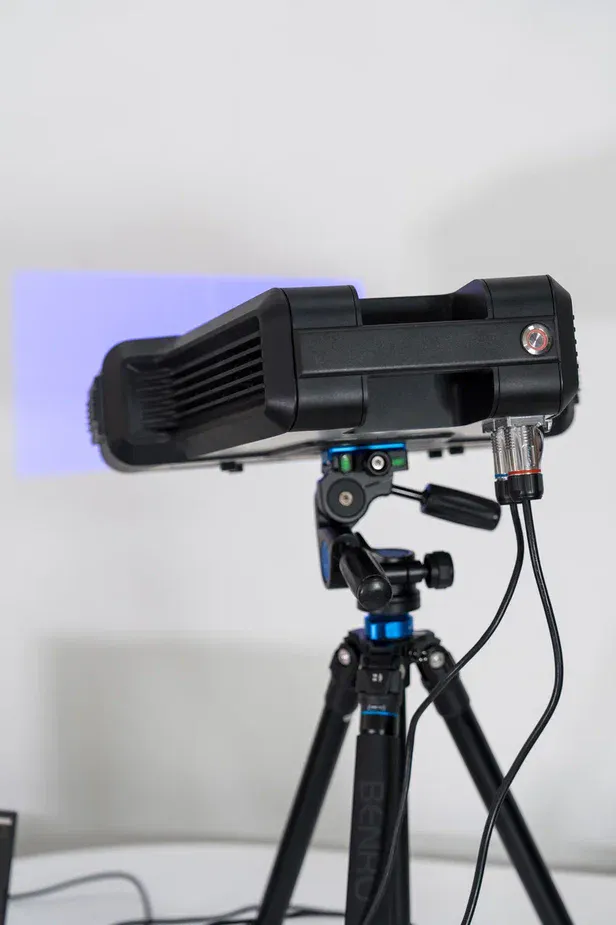

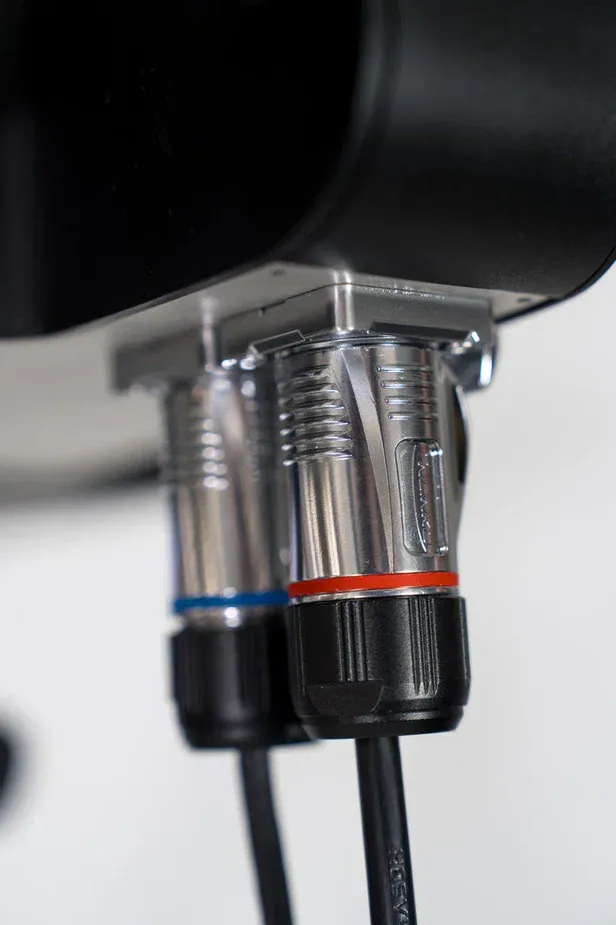

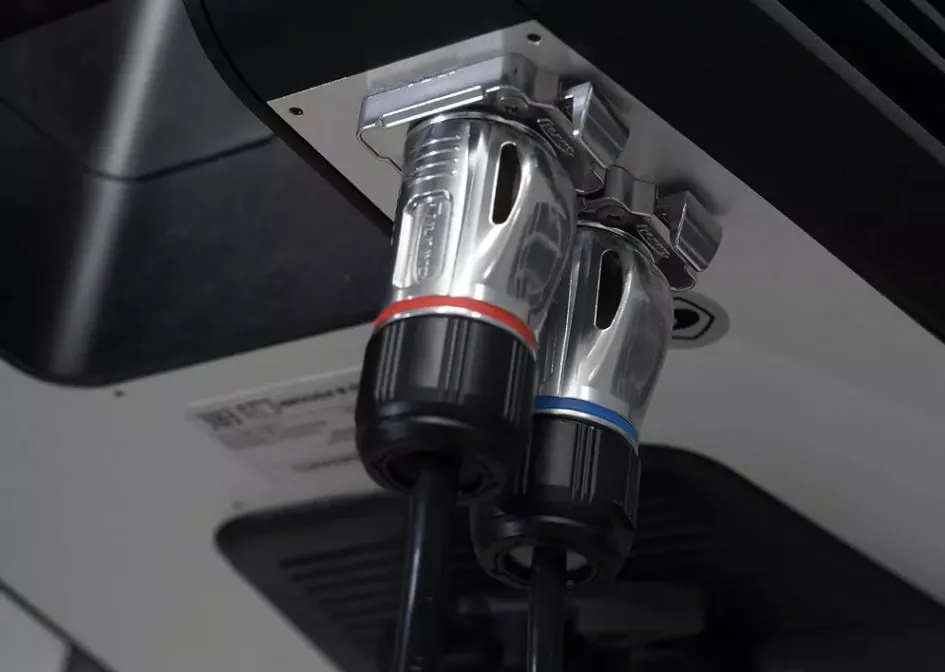

5. Малое количество проводов. На сканере всего два входа с металлическими замками, защищающими штекеры от выпадения. Общее включение сканера происходит одной кнопкой включения.

Три режима сканирования:

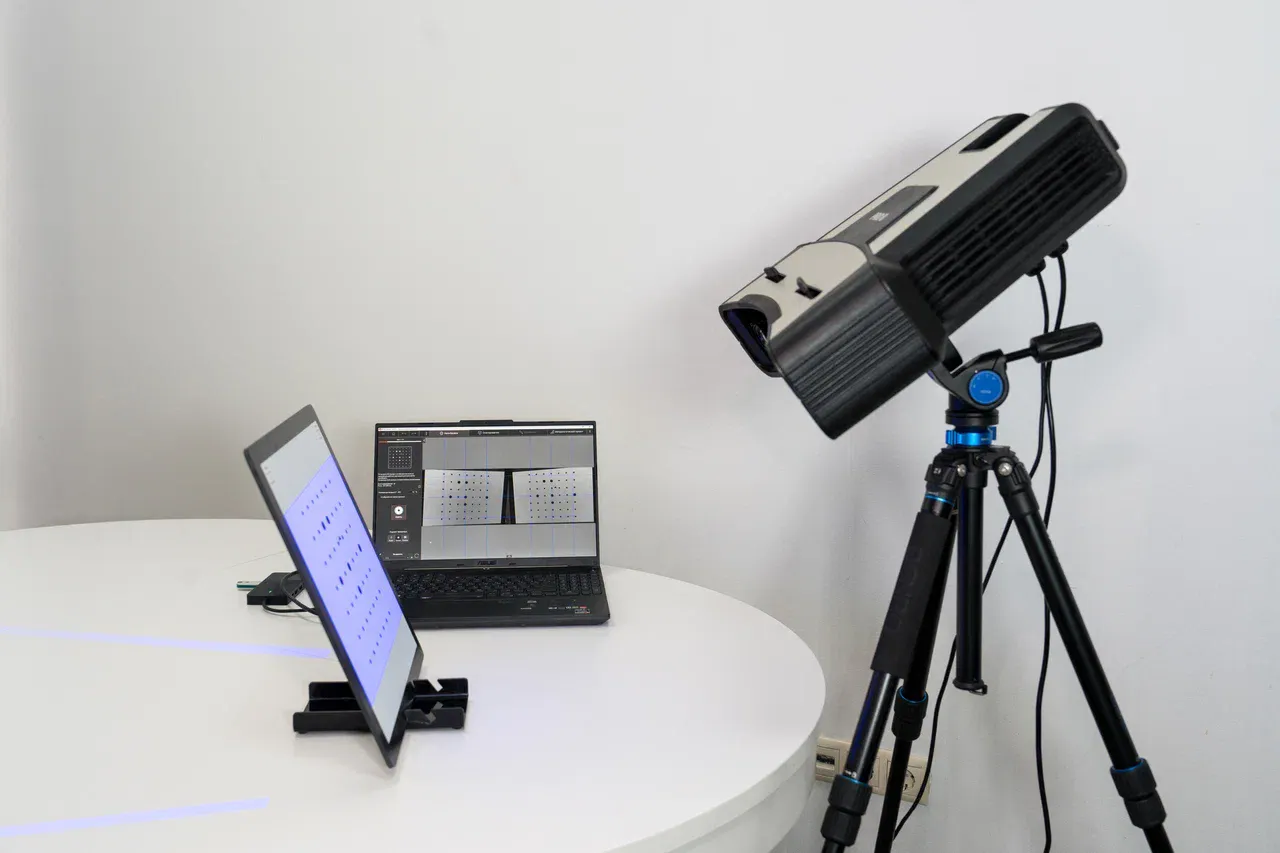

1. Базовый режим

Используется для сканирования объектов, которые невозможно оцифровать другими способами, например, музейных экспонатов. Полученные с разных ракурсов фрагменты модели совмещаются по особенностям геометрии поверхности объекта.

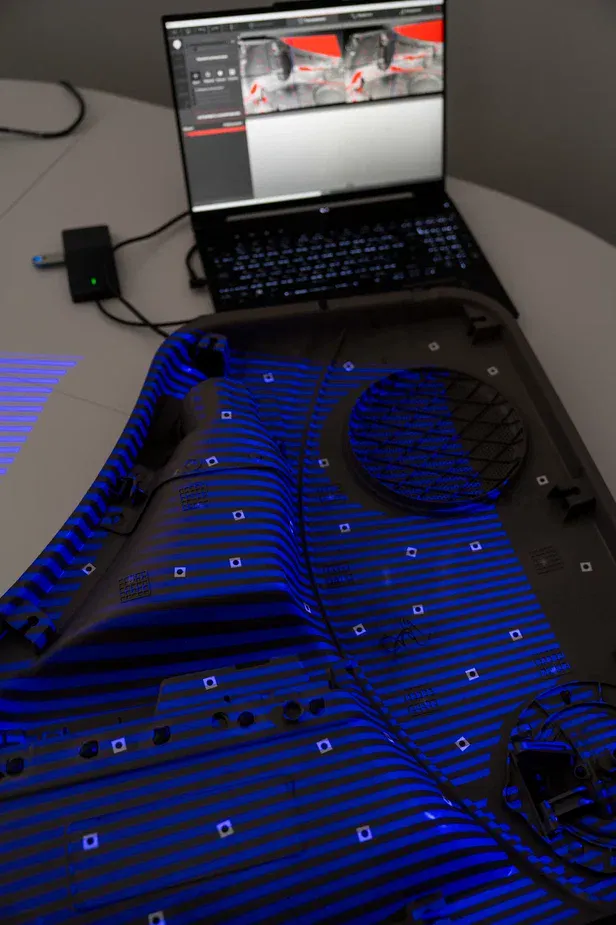

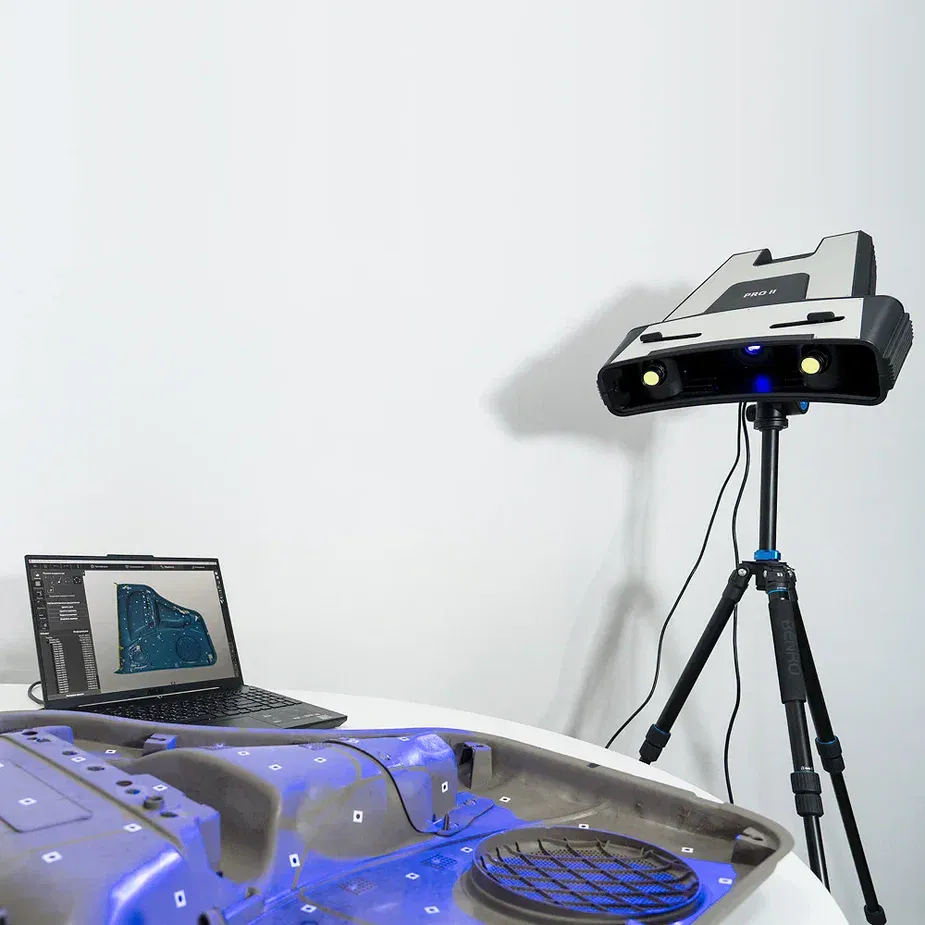

2. С маркерами

Автоматическое совмещение фрагментов модели по нанесенным на поверхность объекта маркерам. Используется для повышения точности сшивки объектов большого размера. Поддерживаются внешние системы фотограмметрии.

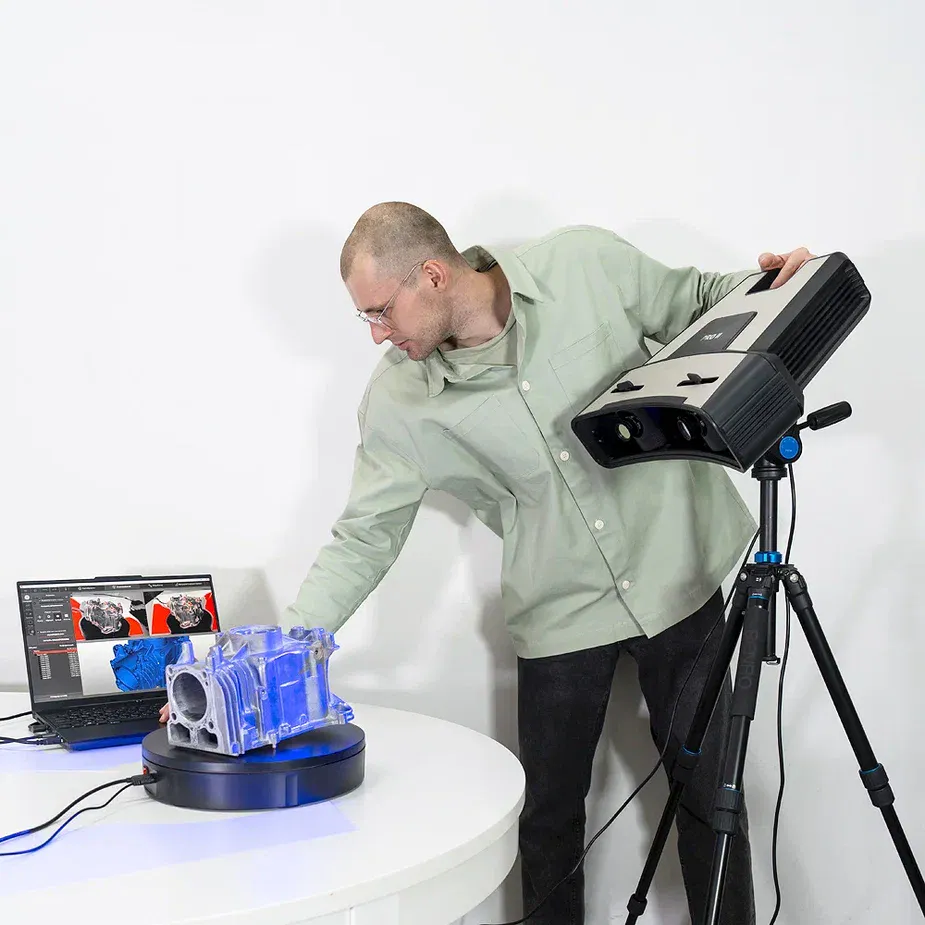

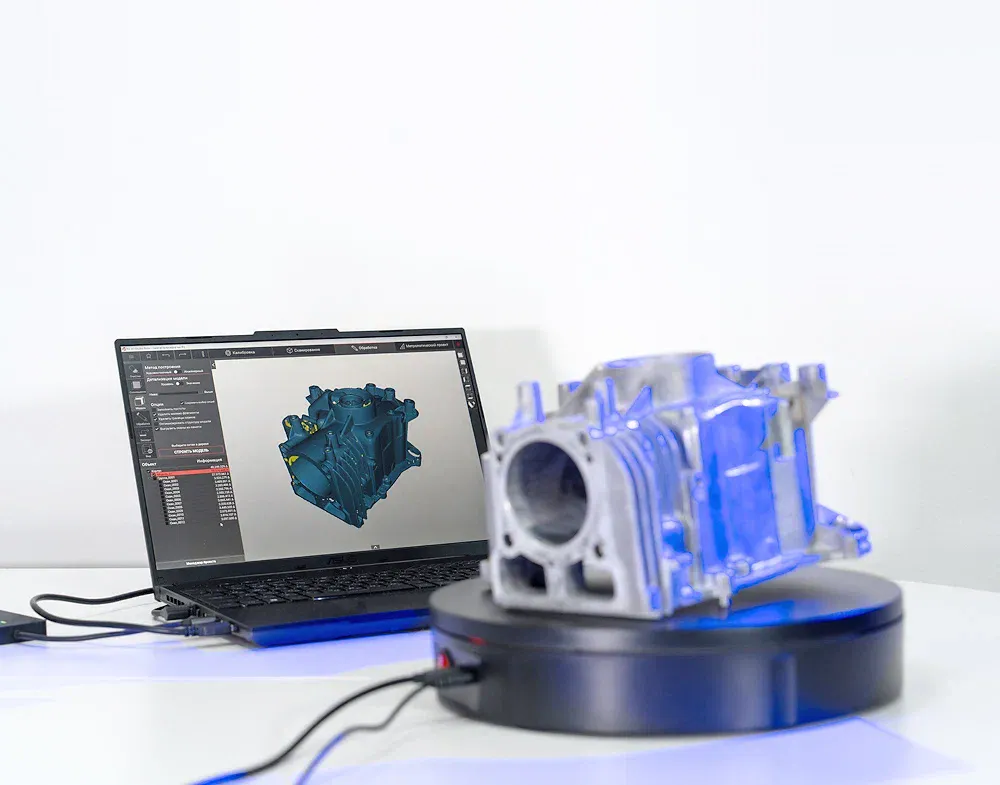

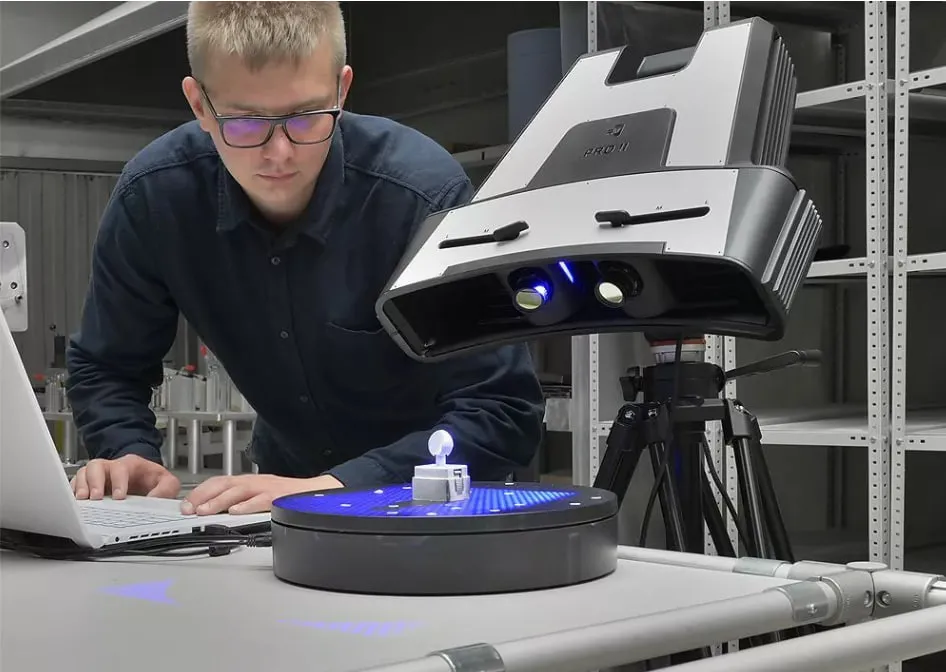

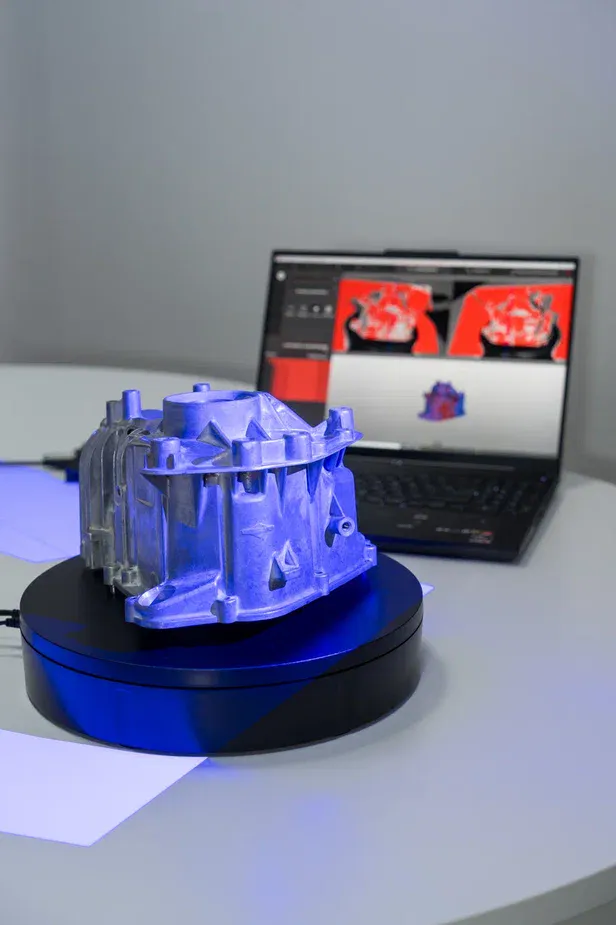

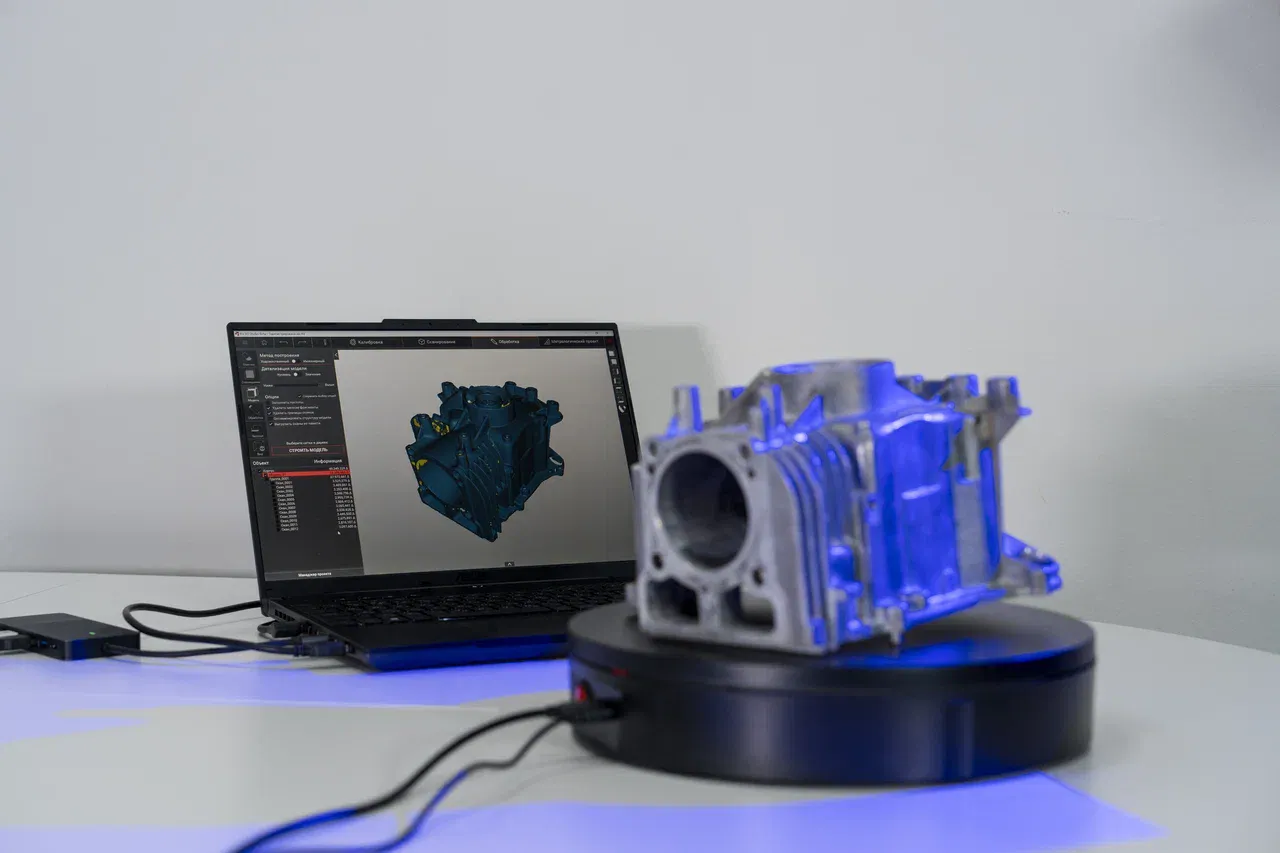

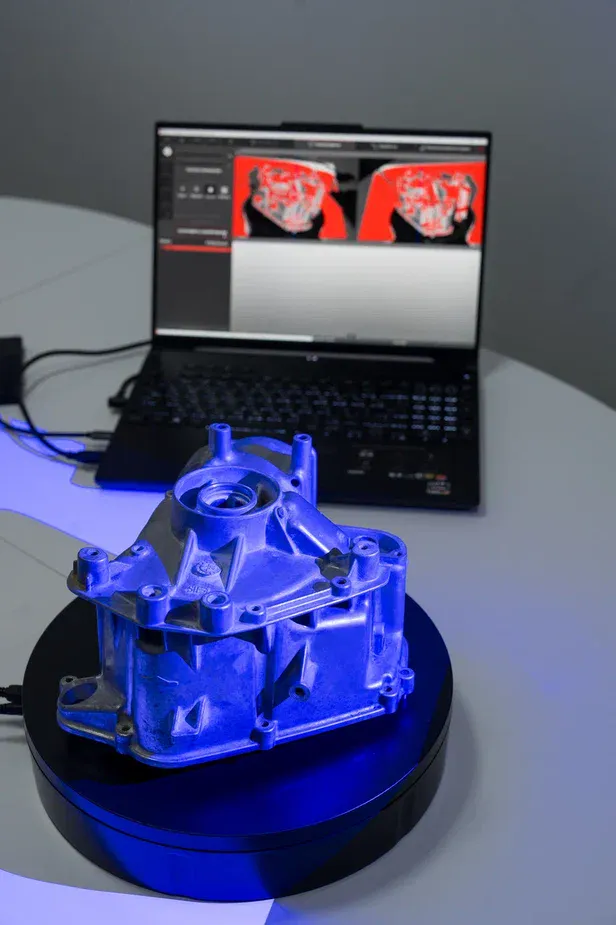

3. На поворотном столе

Быстрое и простое сканирование объекта, установленного на платформу поворотного стола, нажатием одной кнопки. При повороте объекта фрагменты модели совмещаются автоматически.

Обработка сканов:

• Автоматическая и ручная сшивка с маркерами и без них, заполнение пустот, сглаживание поверхностей;
• Упрощение 3D-моделей;
• Исправление дефектов сетки;
• Автоматическое удаление мелких артефактов, шума;
• И многие другие профессиональные программные функции.

Экспорт моделей:

• RV 3D Studio позволяет экспортировать 3D-модели в самые популярные форматы: STL, OBJ, PLY;
• Функция импорта CAD-файлов в универсальном формате STEP с автоматической триангуляцией сетки обеспечивает связь RV 3D Studio с системами 3D-моделирования.

Быстрое и удобное сканирование объектов обеспечивает программное обеспечение RangeVision 3D Studio. Оно создано для обработки результатов сканирования и поставляется в комплекте с 3D-сканером. Экспорт модели и обработка скана становятся легкими и быстрыми благодаря этому продукту.

RangeVision PRO II создан для решения инженерных задач

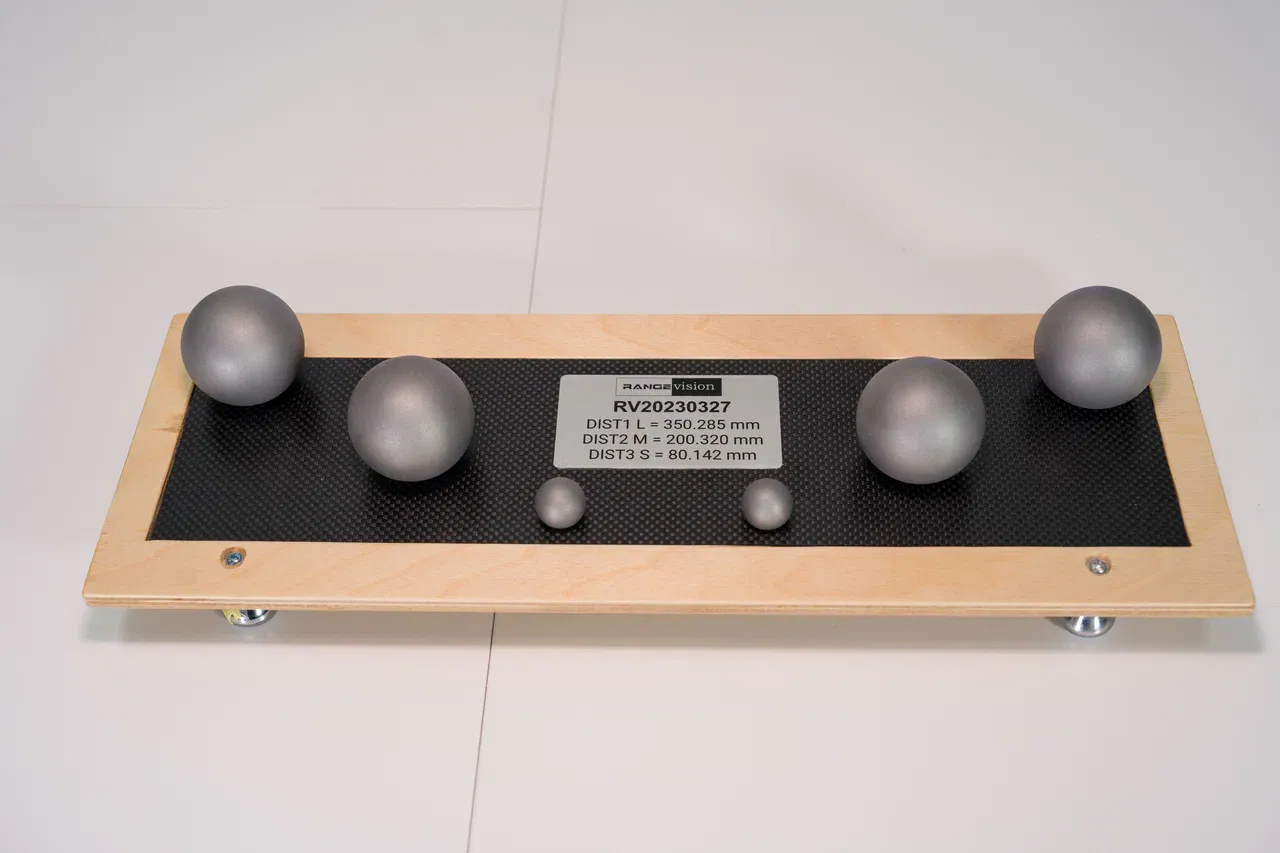

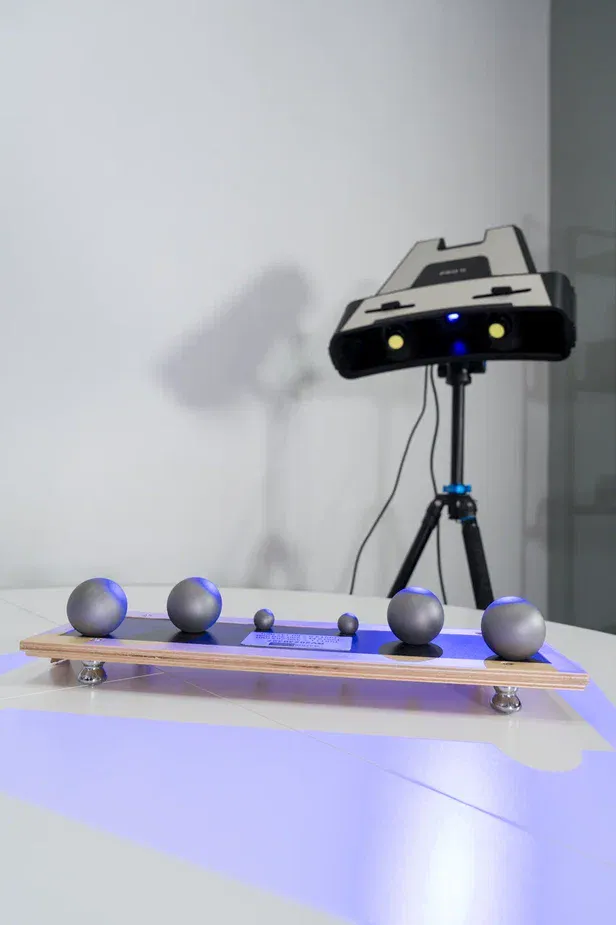

Соблюдение метрологических правил и норм

3D-сканер RangeVision PRO II полностью соответствует установленным на предприятиях требованиям систем менеджмента качества - модель внесена в единый государственный реестр средств измерений. Сканер позволяет получать стабильно качественные и высокоточные модели в условиях различной освещенности, а также уведомляет пользователя о возникновении неблагоприятных для сканирования факторов.

Контроль качества

Быстрый 3D-контроль геометрии и получение точных 3D-данных без контакта с объектом, чтобы уловить малейшее отклонение геометрии сканируемого объекта. Контроль отклонения сетки от номинальной поверхности позволяет визуализировать его в виде цветовой карты и проводить измерения в каждой отдельной точке проверяемой 3D-сетки. Возможность гибкой корректировки измерительных отчётов (при необходимости) без повторного измерения объектов. Возможность контроля износа запчастей и оснастки.

Реверс-инжиниринг (обратное проектирование)

Сканирование деталей, узлов, конструкций для их воспроизведения, ремонта и восстановления. 3D-сканирование в реверс-инжиниринге расширяет возможности прототипирования, кастомизации и редизайна, значительно ускоряет разработку технической документации.

Профессиональное российское ПО:

• Отсутствуют риски блокировки из-за решений иностранных компаний или чиновников
• Зарегистрировано в Реестре отечественного ПО
• Можно использовать на нескольких компьютерах
• Регулярные бесплатные обновления
• Официальная и оперативная русскоязычная техподдержка от производителя. Быстро отвечает, быстро решает проблемы.

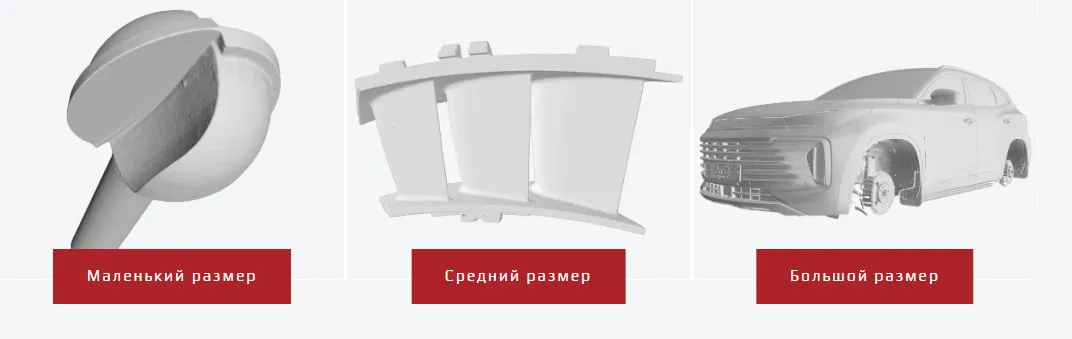

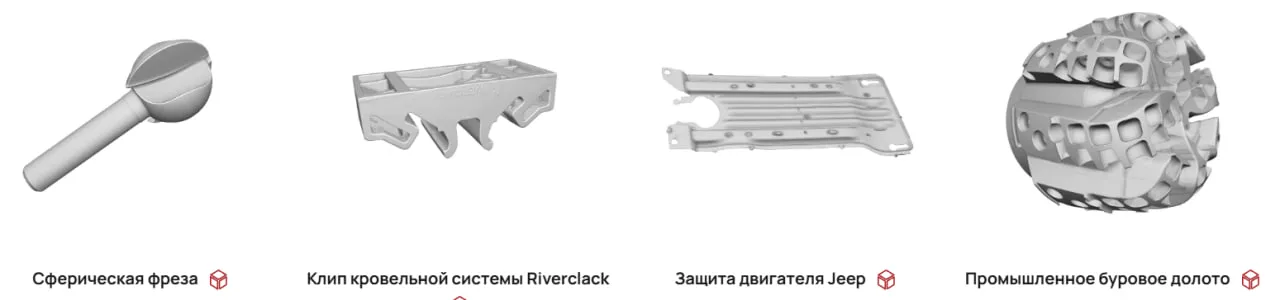

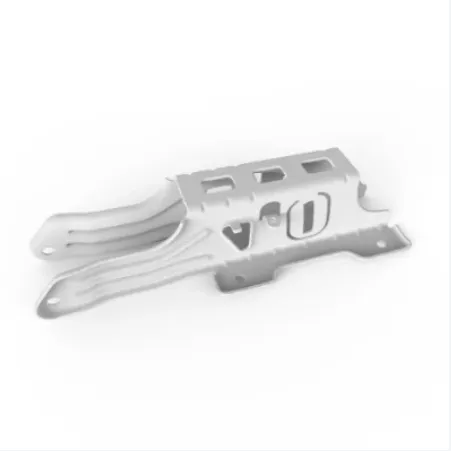

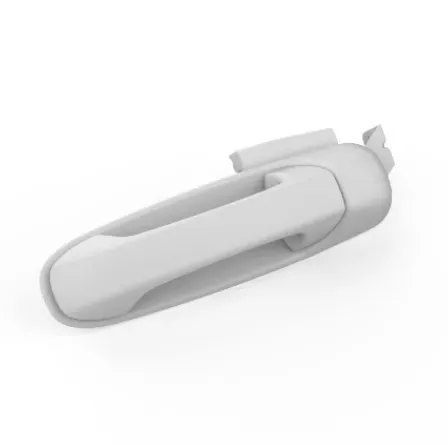

Примеры сканирования:
