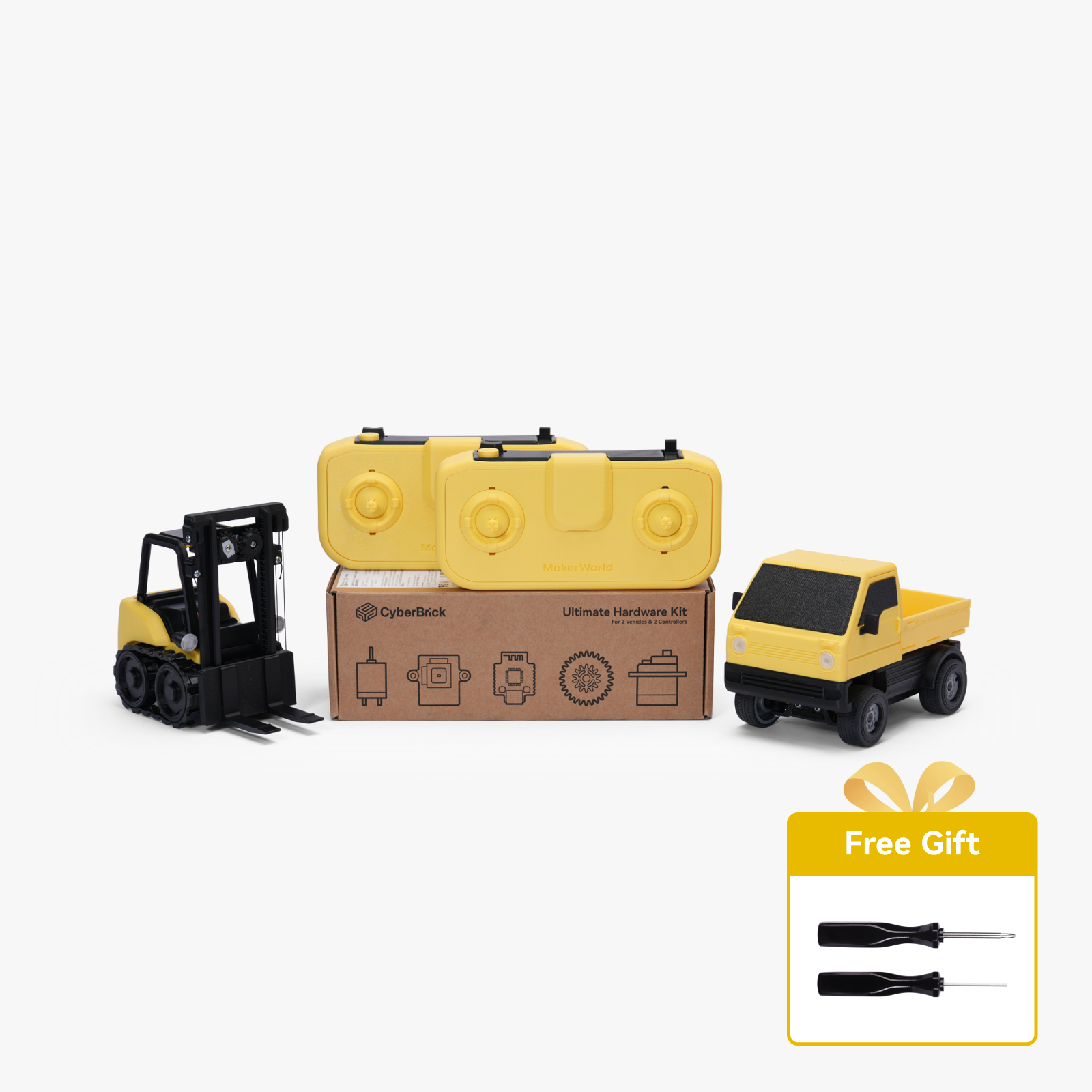

Набор электронных и механических компонентов Bambu Lab CyberBrick Ultimate

CyberBrick Ultimate Hardware Kit (ZK003) — расширенный набор электронных и механических компонентов для создания программируемых моделей на базе экосистемы CyberBrick от Bambu Lab. Комплект объединяет контроллеры, модули управления, двигатели, сервоприводы, светодиоды и элементы механики, позволяя создавать радиоуправляемые автомобили, роботов, лодки и другие проекты с 3D-печатными корпусами и механизмами.

3D-печатные детали, необходимые для конкретной модели, приобретаются или изготавливаются отдельно — в состав комплекта входят аппаратные и электронные компоненты, но не готовые корпуса и другие печатные элементы.

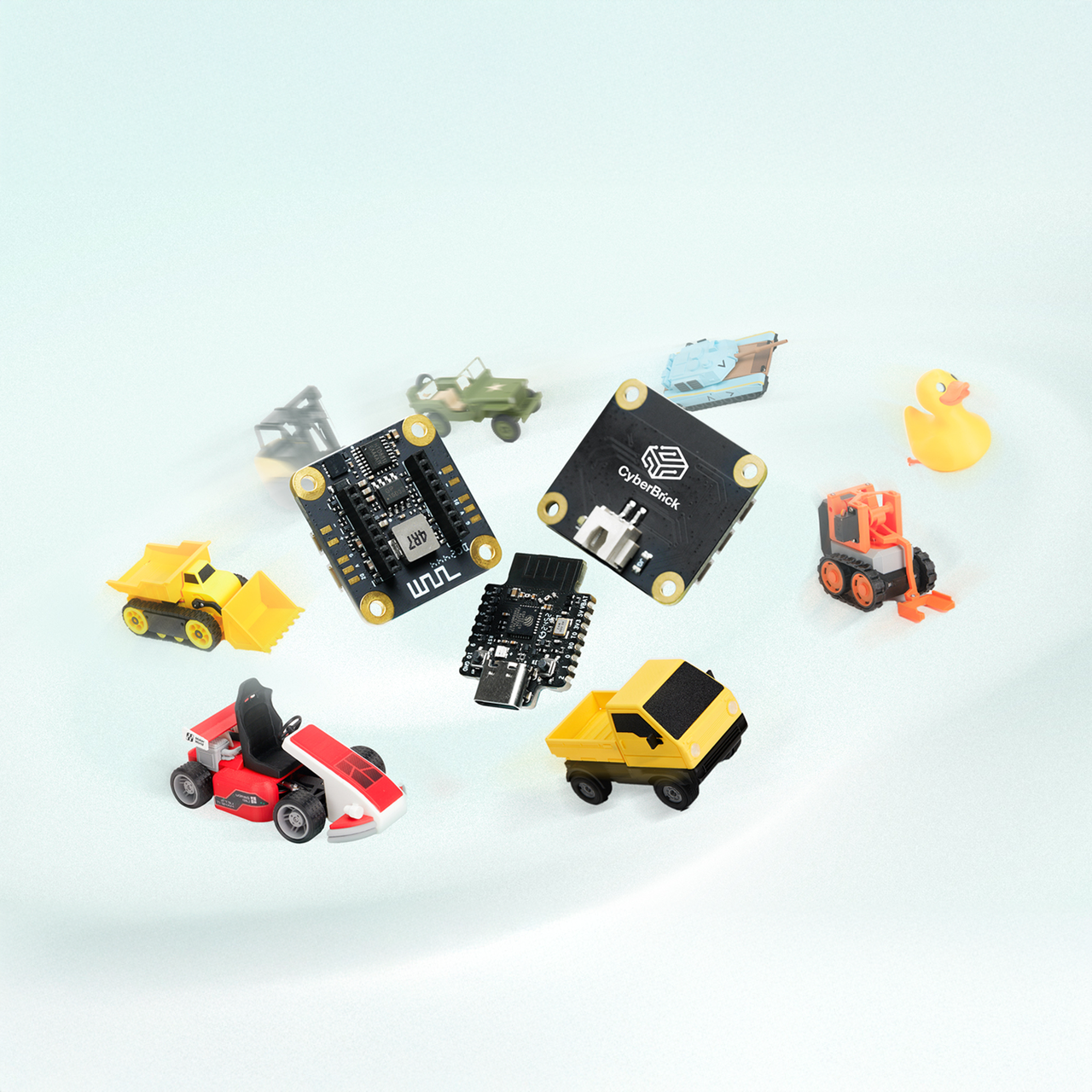

Главная особенность CyberBrick — модульная конструкция. Компоненты соединяются с помощью готовых разъёмов, поэтому для сборки большинства проектов не требуется сложная пайка. Управление и настройка выполняются через мобильное устройство или компьютер, а для более продвинутых проектов доступно программирование на MicroPython. В основе многофункционального контроллера используется микроконтроллер ESP32-C3.

CyberBrick Ultimate рассчитан на создание двух радиоуправляемых моделей и двух пультов управления. В комплект входят четыре многофункциональные платы управления, два передатчика и два приёмника. Поддерживаются режимы управления «один к одному» и «один ко многим», поэтому один пульт может использоваться для управления несколькими совместимыми устройствами.

Радиосистема работает на частоте 2,4 ГГц, а заявленная дальность управления составляет до 100 м. Настройка выполняется через приложение на смартфоне или ПК. Для программирования можно использовать совместимые с MicroPython среды, включая Thonny и Visual Studio Code.

Комплект электроники и механики

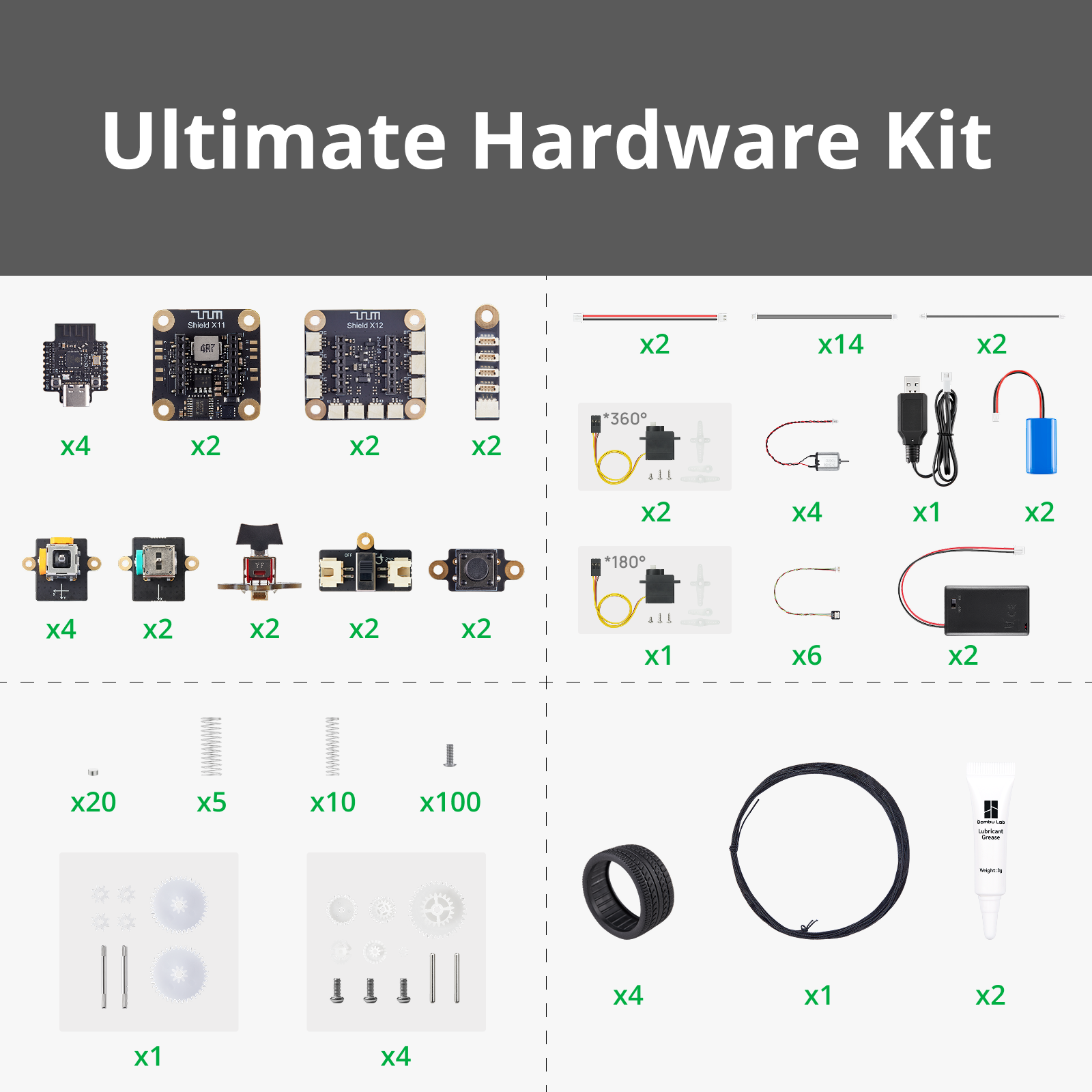

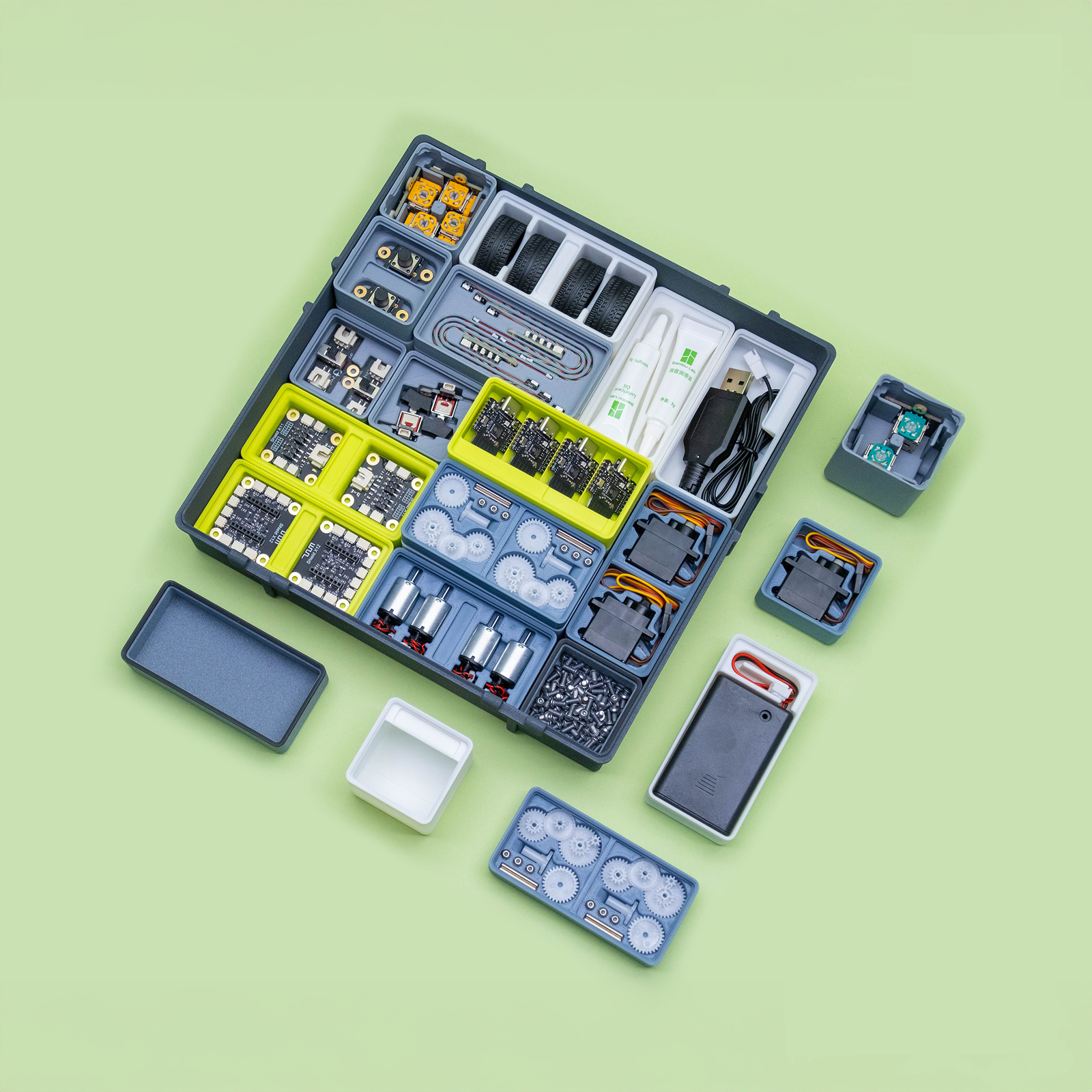

CyberBrick Ultimate Hardware Kit включает полный набор основных компонентов для сборки совместимых проектов: платы управления, передатчики и приёмники, джойстики, переключатели, кнопки, модули управления светодиодами, аккумуляторы и зарядное устройство. Для создания приводов предусмотрены четыре микродвигателя постоянного тока, четыре редуктора, дифференциал, сервоприводы и четыре резиновые шины.

Для расширения функциональности в наборе предусмотрены 6 RGB-светодиодов WS2812, 20 круглых магнитов, пружины, 5 м нейлонового шнура, 100 винтов M2.5×6, соединительные кабели и смазка. Благодаря такому набору CyberBrick можно адаптировать под различные конструкции и механизмы.

Создание собственных 3D-проектов

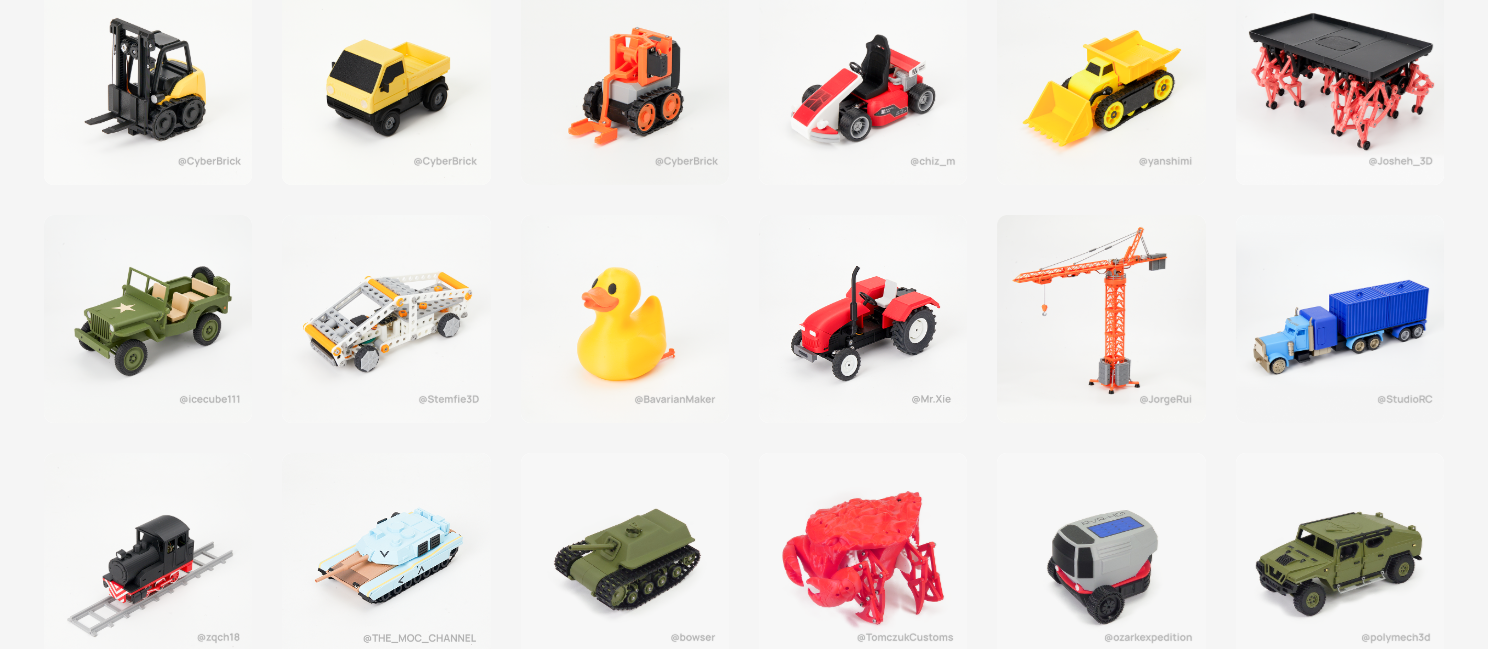

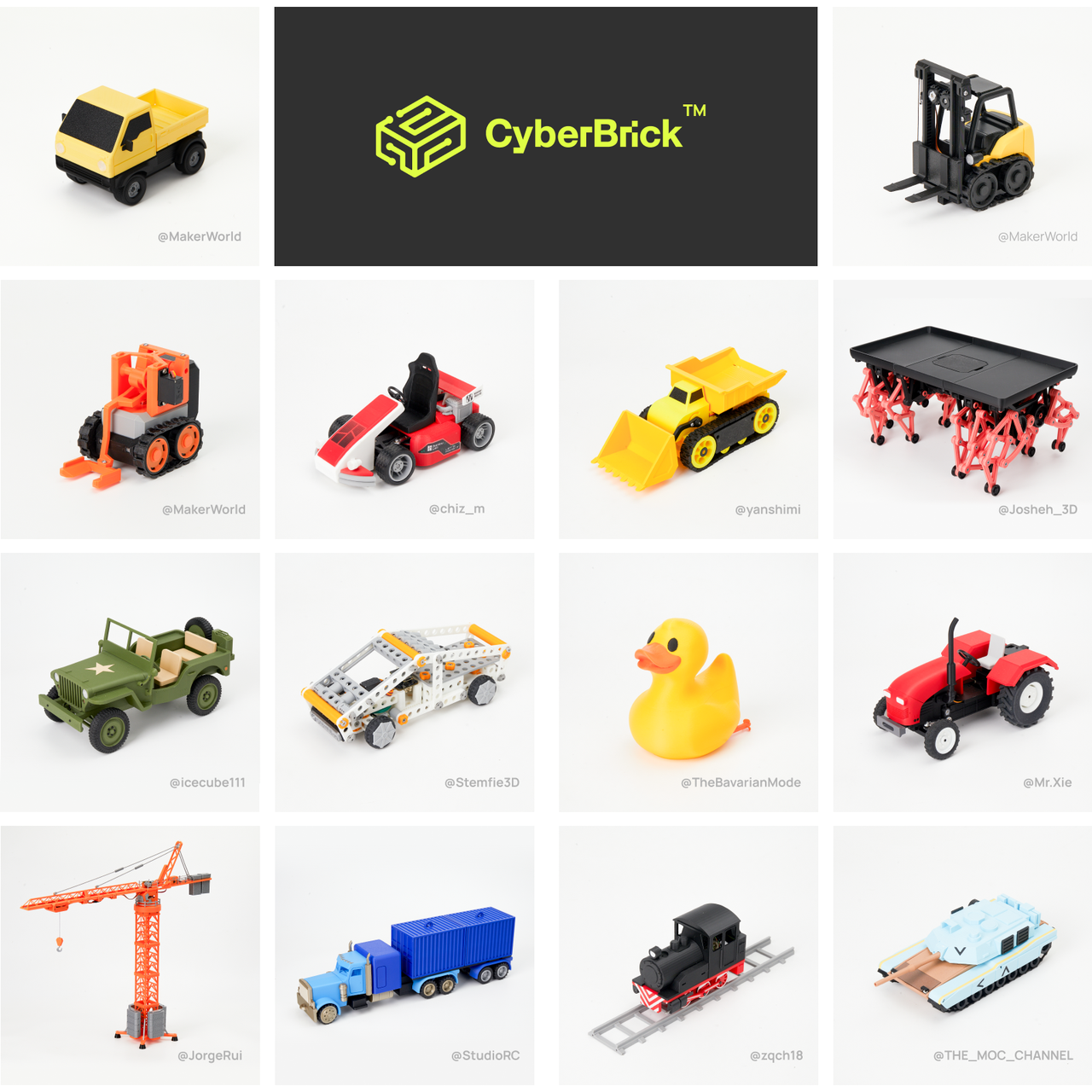

CyberBrick разработан для совместного использования с 3D-печатью. На базе одного набора можно собирать разные модели, заменяя напечатанные элементы и перенастраивая электронику. Готовые проекты и инструкции доступны через экосистему MakerWorld, где можно найти модели, схемы управления и спецификации необходимых компонентов.

Программирование и настройка

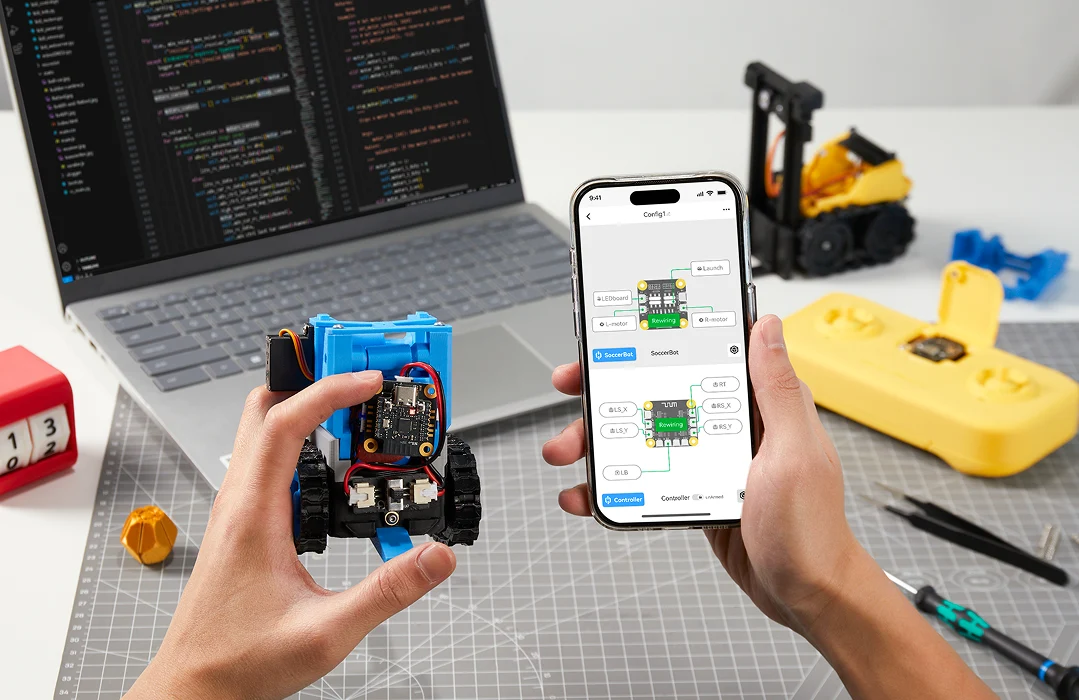

CyberBrick подходит как для готовых проектов с предварительно настроенным управлением, так и для самостоятельного программирования. Базовые функции можно конфигурировать через графический интерфейс: назначать каналы, настраивать пропорциональное управление, связывать каналы и задавать простые события. Для создания более сложных функций используется MicroPython.

Система предоставляет доступ к документации по аппаратным модулям, CAD-файлам и API, что позволяет использовать CyberBrick не только как набор для сборки радиоуправляемых игрушек, но и как платформу для разработки собственных устройств.
