Оптические датчики PRECITEC

Оптические датчики PRECITEC дополняют средства контактного контроля и сканирования в КИМ функциями бесконтактного измерения. В рамках конфигурации с несколькими датчиками они могут автоматически заменяться на контактные щупы с целью получения более полного измерительного средства.

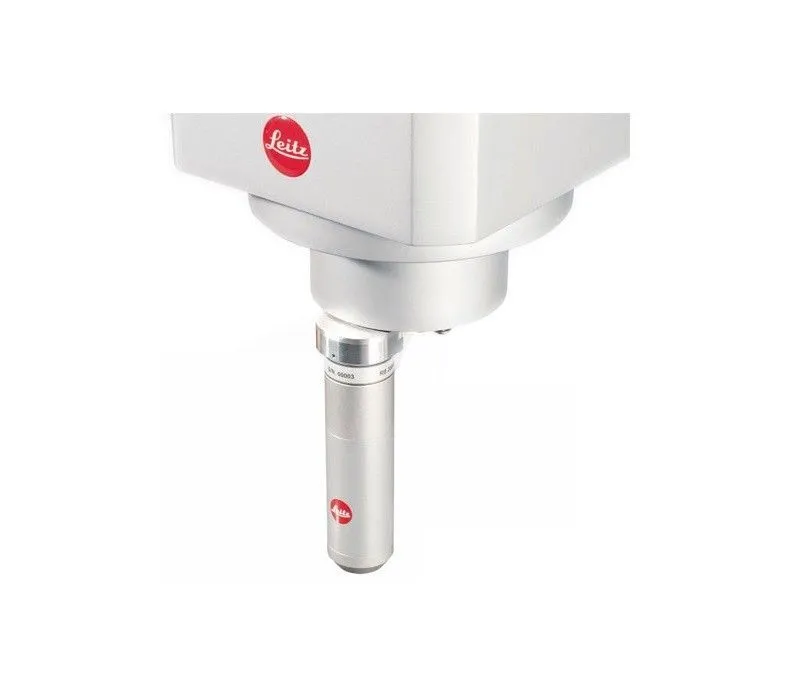

Оптимизированный для работы с высокоточной КИМ Leitz PMM-C, оптический датчик PRECITEC LR становится особенно актуальным при работе на субмикронном уровне. Обладая широким углом приема, датчики идеально подходят для инспекции сильно искривленных поверхностей, а метод бесконтактного измерения превосходно годится для работы с хрупкими деталями.

Сверхточные оптические датчики PRECITEC используют фокусированный белый свет для получения измерений даже на особо сложных поверхностях, включая матовые, глянцевые и поверхности с покрытием, пластики, стекло и прочие прозрачные материалы.

Эффективны на различных типах поверхностей

Оптические датчики PRECITEC LR обеспечивают сверхточные результаты измерений независимо от типа поверхности, что позволяет выполнять контроль рассеивающих, отражающих, скошенных, искривленных и асферических поверхностей.

Высокое осевое разрешение

Превосходное продольное разрешение гарантирует высокое качество измерения сложных структур и деталей произвольной формы.

Бесконтактный метод контроля

Бесконтактный метод измерения позволяет проводить обследование чувствительных и мягких материалов без риска оцарапать или повредить поверхность детали.

Большой угол приема

При наличии угла измерения 90° ± 40° в случае работы с PRECITEC LR и 90° ± 30° при работе с PRECITEC S*, измерение сильно наклонных поверхностей производится легко благодаря хорошей доступности деталей и эффективности программ.

Малый диаметр пятна

Имея диаметр пятна, равный 1,4 мкм, датчик PRECITEC LR оптимально пригоден для получения высокого бокового разрешения, что дает ему возможность измерять оптически шероховатые поверхности.

Поддержка полного диапазона измерения

Диапазон измерения оптических датчиков PRECITEC соответствует измерительному диапазону КИМ, что дает возможность выполнять измерения даже очень крупных и тяжелых деталей.

Беспроблемное использование нескольких датчиков.

Не имеющие отличий от контактных методов измерения и обладающие возможностью автоматически переключаться с одного метода на другой в рамках измерительного процесса, датчики PRECITEC легко интегрируются в конфигурации измерений.
