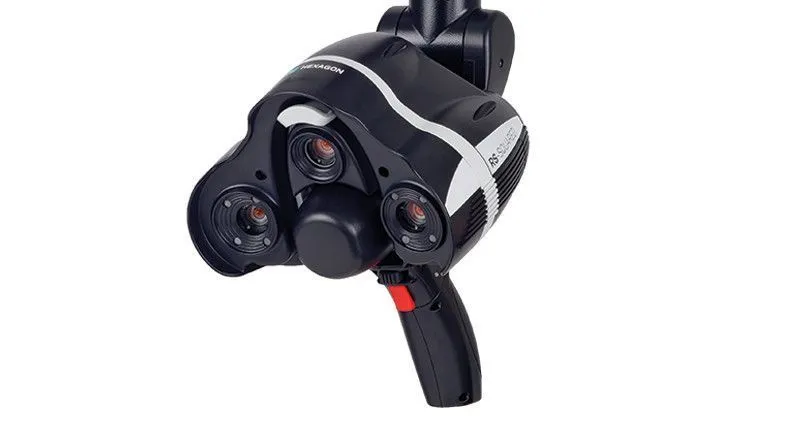

3D-сканер RS-SQUARED Area Scanner

Быстрый и высокоточный 3D-сканер RS-SQUARED Area Scanner является идеальным дополнением к существующему ассортименту сканеров и контактных датчиков для Hexagon Absolute Arm и представляет собой сверхскоростную альтернативу, наиболее подходящую для крупных деталей с менее высокими требованиями к детализации. Разработанный для сканирования простых форм и поверхностей, RS-SQUARED измеряет детали быстрее, чем обычные лазерные сканеры. Благодаря минимальному времени настройки и захвату до 4 фрагментов трехмерных точечных данных в секунду, система сканирования генерирует данные облака точек за меньшее время, чем когда-либо.

Ключевые особенности сканера:

• Максимальная производительность: 1 000 000 точек/с позволяет быстро сканировать большие объекты: литые металлические изделия, части автомобиля, бульдозеры, тракторы, небольшие самолеты и т.д.
• Большая область сканирования 300 мм × 300 мм
• Каждую секунду делается до 4-х снимков поверхности объекта
• Легко демонтируется с измерительного манипулятора для выполнения контактных измерений
• Не требуется повторная калибровка при смене сканера на щуп
• Поддержка обратной связи с пользователем через OLED дисплей, находящийся на запястье измерительной руки
• Сертификация точности сканера согласно ISO 10360-8.
• RS-SQUARED имеет отдельный кейс для защиты во время транспортировки. В этом же кейсе можно хранить все принадлежности (калибровочную плиту, подставку под лазер и т. д.)

Принцип работы

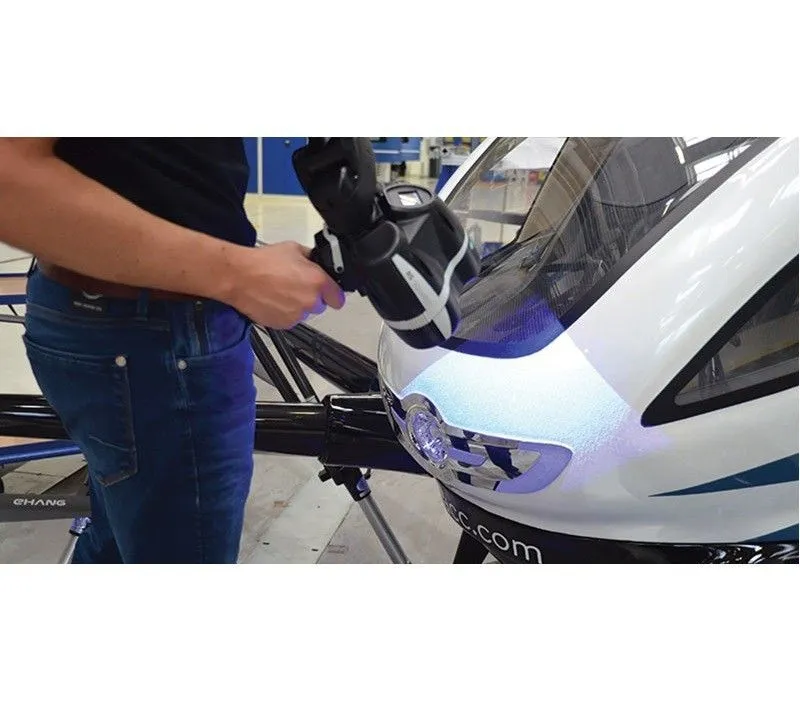

RS-SQUARED имеет один проектор, который проецирует квадратную зону на сканируемую область. Каждую секунду проецируется до 4-х зон. Эта зона измеряется двумя камерами, а затем синхронизируется с трехмерными 3D-данными, поступающими с руки. В отличие от других сканеров структурированного света, RS-SQUARED не использует боковую проекцию, соответственно, он не должен перемещаться вокруг объекта. У него нет движущейся оптики.

Область сканирования

Большая сканируемая «ячейка», имеющая размер 300 на 300 миллиметров, делает сканер RS-SQUARED невероятно быстрым средством сканирования, позволяющим охватывать за очень короткое время большую площадь.

Сверхвысокая производительность

Регистрируя до четырех «плиток» данных каждую секунду, сканер RS-SQUARED Area Scanner работает настолько быстро, что поверхность, сканирование которой с помощью высококачественного лазерного сканера занимает часы, теперь может быть оцифрована всего за 10 минут.

Контактное зондирование

Сохраненная функциональность контактного щупа в манипуляторе Absolute Arm обеспечивает возможность измерения геометрических элементов с высокой степенью детализации в любое время, сняв сканер RS-SQUARED с кронштейна и установив вместо него контактный датчик.

Конфигурируемый шарнир запястья

Сканер RS-SQUARED, подобно лазерному сканеру RS6, идеально сопрягается с настраиваемым модульным запястьем системы Absolute Arm 7-Axis, поскольку может быть снят и установлен обратно при необходимости, без повторной калибровки.

Обратная связь с оператором

Обратная связь по данным и регулировка настроек в точке измерения встроены в манипулятор Absolute Arm 7-Axis с помощью индикатора OLED, расположенного на запястном шарнире, сканер RS-SQUARED прекрасно встраивается в эту концепцию благодаря профилям настроек сканирования, выбираемым без необходимости опускать сканер вниз.

Сертификация ISO

Общая точность сканирующей системы, состоящей из сканера RS-SQUARED Area Scanner и манипулятора Absolute Arm 7-Axis, подтверждена сертификацией по ISO 10360-8, Приложение D.

Технологический фундамент

Лазерный сканер RS-SQUARED, построенный на многолетнем опыте применения технологий трехмерного сканирования в портативных измерительных манипуляторах, является последним звеном в длинной цепочке передовых сканеров для шарнирных измерительных манипуляторов, ведущей свое начало со сканеров ROMER, которые использовались с манипуляторами ROMER Arm и ROMER Absolute Arm, а теперь остались в далеком прошлом.

Характеристики точности и типоразмеры 7-осевых измерительных манипуляторов Absolute Arm:

Модель	RS-SQUARED SSA5
8320-7	Н/П
8325-7	0,164 мм
8330-7	0,204 мм
8335-7	0,242 мм
8340-7	0,283 мм
8345-7	0,338 мм
8520-7	Н/П
8525-7	0,138 мм
8530-7	0,168 мм
8535-7	0,196 мм
8540-7	0,228 мм
8545-7	0,271 мм
8725-7	0,123 мм
8730-7	0,148 мм
8735-7	0,173 мм
8740-7	0,198 мм
8745-7	0,222 мм
