Программное обеспечение АСКОН КОМПАС-График. Направление машиностроение.

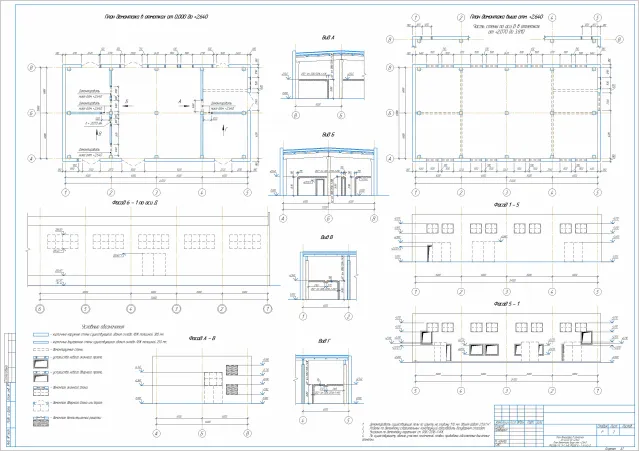

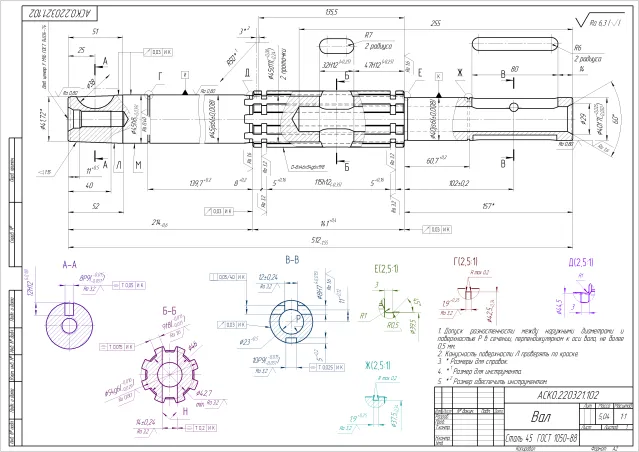

КОМПАС-График — универсальная автоматизированная система разработки и оформления конструкторской и проектной документации, ориентированная на полную поддержку стандартов ЕСКД и СПДС, которая позволяет в оперативном режиме выпускать чертежи изделий, конструкций, планы зданий, схемы, спецификации, различные ведомости, инструкции, расчётно-пояснительные записки, технические условия и прочие документы

КОМПАС-График включает в себя табличный и текстовый редакторы, а также систему проектирования спецификаций. Гибкость настройки КОМПАС-График, большое количество прикладных библиотек и приложений позволяют выполнить практически любую задачу пользователя, связанную с выпуском документации для всех отраслей. Поддержка распространённых форматов DXF/DWG даёт возможность организовывать эффективный обмен данными со смежными организациями и заказчиками, использующими любые чертёжно-графические системы.

В основе КОМПАС-График лежит российское геометрическое ядро C3D (создано C3D Labs, дочерней компанией АСКОН) и собственные программные технологии. Ядро C3D уже работает под управлением платформы Linux. Для автоматизации большого количества рутинных процессов рекомендуется использовать КОМПАС-График в связке с системой трёхмерного моделирования КОМПАС-3D, такое сочетание позволяет поддерживать ассоциативные связи между 3D-моделью изделия и выпускаемой на неё документацией.

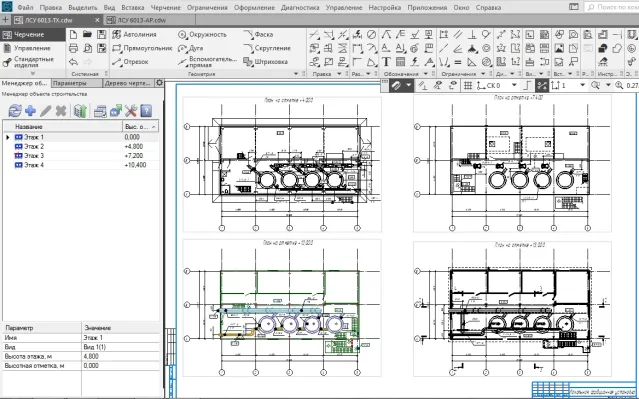

Система имеет простой и понятный интерфейс, который позволяет быстро освоить функционал и приступить к работе. Чтобы первые шаги по работе в системе были легче, КОМПАС-График содержит интерактивные уроки для изучения основного инструментария, которые собраны в «Азбуке КОМПАС-График». Данная Азбука поможет на готовых примерах разобраться с возможностями КОМПАС-График и в кратчайшие сроки начать решать рабочие задачи.

Широкие возможности КОМПАС-График позволяют использовать:

• разнообразные способы построения графических примитивов;

• параметризацию и интеллектуальные режимы привязок;

• ортогональное черчение;

• работу со слоями, видами и листами (многодокументный режим работы);

• любые стили линий, штриховок, текстов;

• многочисленные способы простановки размеров и технологических обозначений;

• автоподбор допусков и отклонений.

Системные требования

Актуальная версия: v22

КОМПАС-График предназначен для использования на персональных компьютерах, работающих под управлением русскоязычных (локализованных) либо корректно русифицированных 64-разрядных версий операционных систем, обновленных до актуального состояния: MS Windows 11, 10, 8.1*, 7 SP1* (поддержка ограничена).

На компьютере должен быть установлен Microsoft .NET Framework версии 4.8 или выше.

В Windows 7 следует использовать тему Aero.

* - не поддерживается Строительной конфигурацией

Требования к аппаратному обеспечению

• процессор с поддержкой инструкций SSE2 и AVX
• видеокарта с поддержкой OpenGL 2.0
• остальные параметры минимально возможной конфигурации компьютера для установки и запуска КОМПАС-3D определяются минимальными системными требованиями для соответствующих операционных систем

• многоядерный процессор (4 ядра и больше) с тактовой частотой 3 ГГц и выше
• 16 ГБ оперативной памяти и более
• видеокарта с поддержкой OpenGL 4.5, с 2 ГБ видеопамяти и более, пропускная способность видеопамяти — 80 ГБ/с и более
• монитор с разрешением 1920х1080 пикселов или более

• многоядерный процессор (6 ядер и больше) с максимально возможной тактовой частотой (4 ГГц и выше)
• 32 ГБ оперативной памяти и более
• видеокарта с поддержкой OpenGL 4.5, с 4 ГБ видеопамяти и более, пропускная способность видеопамяти — 140 ГБ/с и более
• монитор с разрешением 1920х1080 пикселов или более
• твердотельный накопитель (SSD) в качестве места установки операционной системы, КОМПАС-3D и хранилища КОМПАС-документов.
