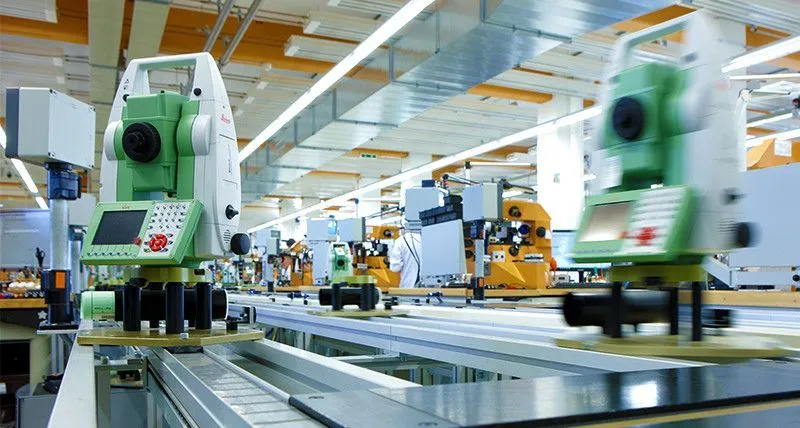

Промышленный тахеометр Leica TDRA6000

В течение многих лет Leica Geosystems поставляет тысячи промышленных теодолитов и тахеометров по всему миру. Простота в использовании и возможность работать с прибором одному оператору делает выгодным выбор данного устройства для широкого спектра работ в авиационной промышленности, кораблестроении, а также в прецизионных системах широкого применения.

Преимущества:

• Технологии прямого привода обеспечивают позиционирование с точностью до микрона. Очень низкое потребление электроэнергии. Привод практически не требует технического обслуживания и работает бесшумно.
• Работа в режиме отслеживания цели: высокоскоростной абсолютный датчик углов в комплекте с технологией 4-го поколения ATR. Точность до 0.5 арксек (1σ), до 5000 замеров в секунду. ATR и датчик обратной связи оптимизированы для использования с уголковыми отражателями 1.5" и специально отлажены для работы в диапазоне до 600 м.
• Устройство для безотражательного измерения расстояний: бесконтактные замеры в диапазоне до 600 м, видимый лучом малого диаметра, высокоточные замеры сложных поверхностей.

Особенности:

1. Непревзойденная точность промышленных измерений

При стандартной погрешности 3D-точки 0.25 мм на расстоянии до 30 метров, новый тахеометр TDRA6000 является самым точным тахеометром, когда-либо созданным для промышленного использования. Автоматическое распознавание цели позволяет прибору проводить автоматические наблюдения за деформациями, а также отслеживать отражатель при работе с одним оператором. Модуль PowerSearch осуществляет повторный захват перемещающегося отражателя так же быстро, как и находящегося в покое.

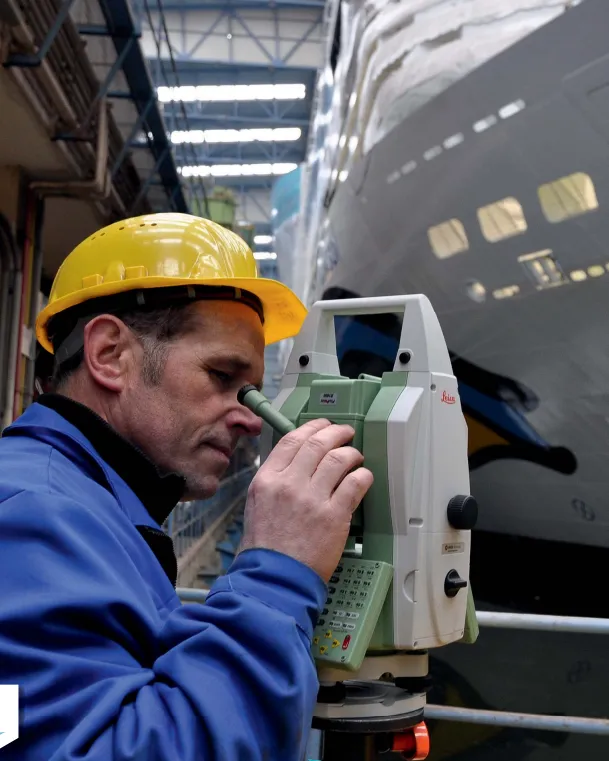

2. Тахеометр Leica в кораблестроении

В безотражательном режиме в диапазоне до 600 м лазерная станция TDRA6000 способна выполнять любые измерения, даже в гигантских масштабах кораблестроительной промышленности. При использовании совместно с ориентированным на метрологию программным обеспечением, рассчитанным на максимизирование скорости и объема измерений, ни один прибор не может сравниться с лазерной станцией Leica по точности и рабочему диапазону.

3. Позиционирование оборудования и центровка валов

Промышленные тахеометры Leica используются несколько десятков лет для точного позиционирования и исследования промышленного оборудования, например станков для изготовления шин и сборочных линий. В то же время, наши приборы играют большую роль в точном центрировании валов. Тахеометр TDRA6000 незаменим для проведения обследования и обслуживания сталепрокатных производств и предприятий целлюлозно-бумажной промышленности.

4. Применение в железнодорожной промышленности

Процесс производства и типового обследования современного подвижного состава железных дорог далеко не прост. В настоящее время в железнодорожной промышленности предъявляются гораздо более высокие требования к точности и пропускной способности, чем раньше. Благодаря возможности измерять в безотражательном режиме и высокой скорости автоматизации, тахеометр TDRA6000 — оптимальный на рынке приборов, подходящих для использования в области производства оборудования для железных дорог.

5. Выверка в космической промышленности

Очень строгие допуски требуют использования самых точных приборов, а тахеометр TDRA6000 является самым точным прибором в своем классе. Это не просто прибор для съемок, который может использоваться в различных метрологических приложениях, это промышленный тахеометр, разработанный для работы в условиях высочайших требований к точности.

6. Применение в энергетике

Для обеспечения максимальной производительности установок, вырабатывающих энергию из ветра, солнца или атомного ядра, необходимо многократно производить измерения на больших расстояниях. Вне зависимости от задачи — воздвижение ветряков, проверка лопастей воздушных турбин, установка солнечных батарей или проверки при модернизации ядерных реакторов — точность и гибкость тахеометра помогут сделать эту работу качественно.

7. Точность тахеометра Leica TDRA6000

Все измерения проводятся в стабильной среде внутри помещения с тщательно выверенными целями. Измерения расстояния проверялись по лазерному интерферометру на расстоянии 120м. По умолчанию, все точностные характеристики указаны согласно стандарту MPE (≈ ±3σ). Фактическая точность прибора составляет 0.5MPE (≈ ±1.5σ). Погрешность измерения координаты "Uxyz" определяется как отклонение номинальной координаты данной точки от замеренной. Эта погрешность измерения определяется как функция значения расстояния от лазерной станции до замеренной точки. Точность, указанная ниже, достигается с использованием рефлекторов с красным ободком (RRR) диаметром 1.5" производства Leica Geosystems и режима измерения "Precise" (точный). В спецификации указана максимально допустимая ошибка (MPE). Стандартная ошибка составляет 0.5MPE.

Технические характеристики:

Расстояние до точки менее 30м	Расстояние до точки более 30м
± 0.5мм	± 0.3мм + 13μм/м

Система поиска визирных целей

Визирные цели	1.5" RRR & BRR
Максимальное расстояние	100 м
Минимальное расстояние	2.0 м
Время позиционирования1	< 5 секунд

1Скорость вращения 200 град/секунд

Общая информация

Увеличение трубы	30 крат
Диапазон фокусировки	От 1.7 м до бесконечности
Дисплей	0.25" VGA, цветной, сенсорный, 2-сторонний
Клавиатура	34 кнопки, подсветка
Хранение данных	256 Мб внутр. память карта CompactFlash 256 Мб или 1 Гб
Интерфейсы	R232, Bluetooth® Wireless
Три бесконечных винта	Три бесконечных винта для управления одной или двумя руками. Кнопка регистрации измерений для съемки вручную.
Питание	Внутреннее: литий-ионная батарея. Внешнее: источник питания AC.
Вес тахеометра	7.6 кг

Условия эксплуатации тахеометр leica

Рабочая температура	от -20°С до +50°С
Пыль/вода	(IEC 60529) IP54
Влажность	95%, без конденсата

Воспроизводимость точки в 3D

Воспроизводимость точки в 3D "PRE" определяется как стандартное отклонение различных замеров 3D точки и приводится как функция расстояния между точкой и тахеометром. Точность, указанная ниже, достигается использованием отражателей Leica 0.5" TBR и/или отражателей RFI в режиме «Precise» (точный).

PRE ≤ 30 м

±0.2 мм

Режим EDM

Режим EDM	1.5" RRR & BRR2	0.5" TBR & RFI2	Отражающая плёнка3	Без отражаютеля(RL)4
Максимальное расстояние	600 м	600 м	600 м	600 м
Минимальное расстояние	2.0м	2.0м	5.0м	2.0м
Точность (MPE)1	0.5мм	0.5мм	1.0мм	2.0мм

1 Указанное значение — это максимально допустимая ошибка. Стандартная ошибка составляет 0.5 MPE.
2 При измерениях в качестве эталона используется рефлектор 1.5" RRR.
3 Визирная 3 цель 20мм х 20мм на расстоянии от 5 до 60м и цель 60мм х 60мм на расстоянии от 61 до 120м.
4 Измерения с RL делаются по оптической скамье от 2 до 60 м.



Режим ATR

Режим ATR	1.5" RRR & BRR	0.5" TBR & RFI2	Отражающая плёнка
Максимальное расстояние	600 м	400 м	40 м
Минимальное расстояние	2.0м	2.0м	5.0м
Точность (MPE)1	± 0.3мм + 13μм/м	—	± 2.0мм

1 Указанное значение — это максимально допустимая ошибка. Стандартная ошибка составляет 0.5 MPE.
2 Отражатели TBR & RFI могут использоваться для проверки воспроизводимости точек (исследований деформации)
