Робот Kawasaki YF003N
В наличии
Артикул 195677
Цена по запросу
Характеристики
Производитель
Kawasaki
Краткие характеристики:
| грузоподъемность: | 3 кг |
| точность: | ±0,1 мм |
Области применения:
Сборка
Перемещение материалов
Перемещение материалов
Максимальная загрузка высокоскоростного дельта-робота YF003N составляет 3 кг и имеет самую широкую область в линейке Y. Роботы pick & place широко применяются в пищевой, косметической и электронной промышленности, а также в фармацевтике и при производстве солнечных батарей.
| горизонтальный ход: | 1 300 / 900 мм |
| вертикальный ход: | 300 / 500 мм |

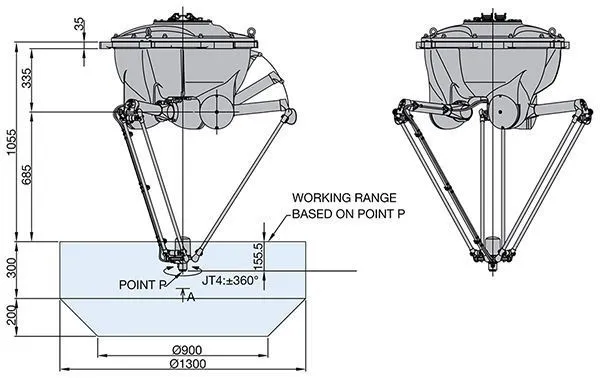

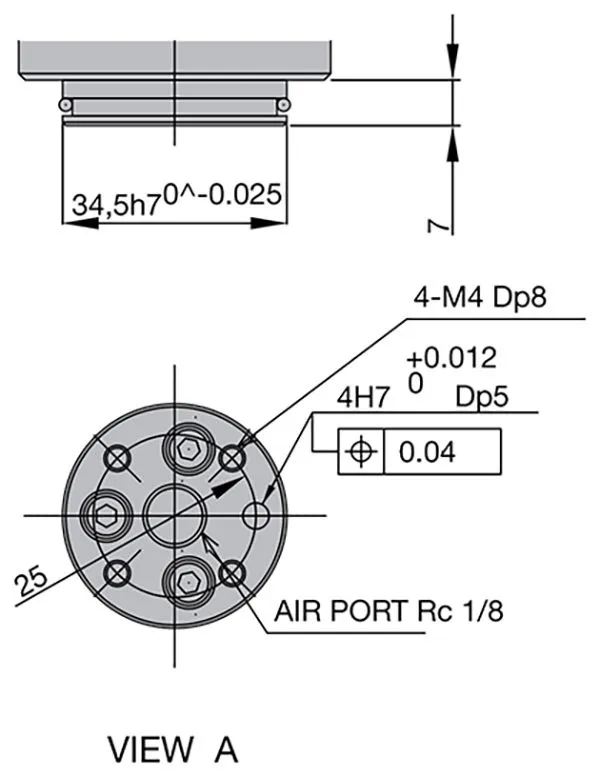

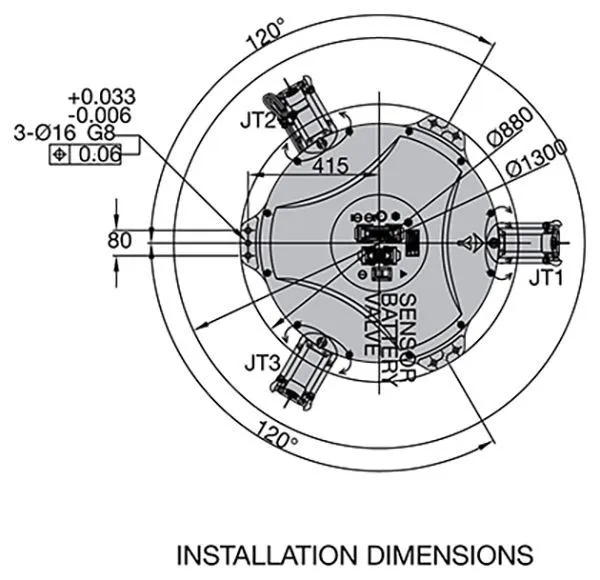

Размеры и диапазоны движения
Детальные характеристики
| YF003N | |||
| Тип |
Дельта-робот |
||
|---|---|---|---|
| Полезная нагрузка на кисть (кг) | 3 | ||
|
Управляемые оси (степени свободы) |
4 | ||
| Угол поворота (mm) | ø1 300 × H500 | ||
| Время цикла (полезная нагрузка) *1 | 0.27сек (1 кг) 0.45сек (3 кг) | ||
| Повторяемость (мм) *2 | ± 0.1 | ||
| Стабильность углового позиционирования (°) | ± 0.1 | ||
| Угол поворота (°) | Рука вращение 1 (JT1) | +95 - -52.5 | |
| Рука вращение 2 (JT2) | +95 - -52.5 | ||
| Рука вращение 3 (JT3) | +95 - -52.5 | ||
| Запястье поворот (JT4) | ±360 | ||
|
Максимальная скорость (°/сек) |
Рука вращение 1 (JT1) | 1 090.9 | |
| Рука вращение 2 (JT2) | 1 090.9 | ||
| Рука вращение 3 (JT3) | 1 090.9 | ||
| Запястье поворот (JT4) | 1 714.3 | ||
|
Максимальный крутящий момент (N･m) |
Загрузка 0.5 кг | 0.25 | |
| Загрузка 1 кг | 0.37 | ||
| Загрузка 2 кг | 0.50 | ||
| Max. Момент силы (N･m) | Загрузка 0.5 кг | 1.15 | |
| Загрузка 1 кг | 1.57 | ||
| Загрузка 2 кг | 2.06 | ||
| Масса (кг) | 145 | ||
| Цвет корпуса | соответствует Munsell 10GY9/1 | ||
| Монтажное положение | Потолок | ||
| Условия окружающей среды (эксплуатации) | Температурный режим (°C) | 0 - 45 | |
| Относительная влажность (%) | 35 - 85 (строгое отсутствие конденсата или инея) | ||
| Требования по электропитанию (kVA) *3 | 3.0 | ||
|
Степень защиты |
Стандартно | соответствует IP65 | |
| Дополнительно | соответствует IP67 | ||
| Контроллер | Америка | E97 | |
| Европа | E91 | ||
| Япония и Азия | E94 | ||
✽1: Траектория движения (движение туда-обратно 25 мм вверх, 305 мм по горизонтали, 25 мм вниз)
✽2: Значение соответствует ISO9283 .
✽3: В зависимости от нагрузки и характера движения .
