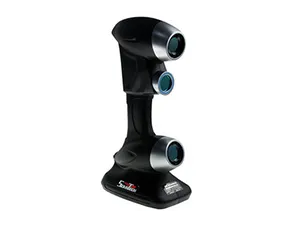

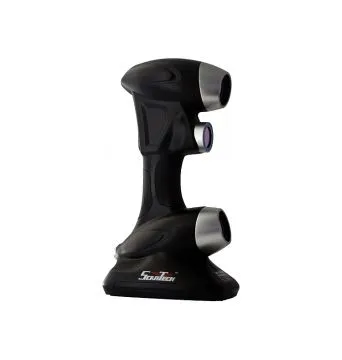

Ручной 3D-сканер ScanTech HSCAN771
Портативный 3D-сканер серии HScan771 разработан Scantech Co., Ltd. Hscan771 старшая модель второго поколения сканеров линейки Hscan. Использует лазерную маску и две камеры для получения облака точек с поверхности объекта. Hscan771 позволяет оператору легко сканировать объекты разных размеров, просто перемещая сканер вокруг объекта. Возможно совместное использование с системами фотограмметрии (MSCAN) при сканировании больших объектов для уменьшения накопленной погрешности что улучшает точность сканирования. Сканер удобно переносить и сканировать объекты находясь как в лаборатории, так и в производственных цехах.
Семь перекрёстных лазерных линий + режим одной лазерной линии для сканирования пазов, поднурений и отверстий.
|
Тип |
HSCAN771 |
|
Физические характеристики |
|
|
Вес |
0,95 кг |
|
Размеры |
315х165х105 (мм) |
|
Характеристики Лазера |
|
|
Класс лазера |
CLASS II (безопасный для глаз) |
|
Лазер |
7х7 перекрестных лазерных линии (14линий) (+1 режим одной линии) |
|
Характеристики сканера |
|
|
Расстояние |
300мм |
|
Глубина резкости |
250мм |
|
Область сканирования |
275мм х 250мм |
|
Разрешение |
0,05мм |
|
Сканирование |
|
|
Скорость измерений |
480,000 измерений/с |
|
Точность |
до 0,03мм |
|
Объемная точность |
0,02мм+0,06 мм/м |
|
Объемная точность (с MSCAN) |
0,02мм+0,025 мм/м |
|
Характеристики порта |
|
|
Физический порт |
Данные сканирования и питание сканера объединены в один кабель и подключается к сканеру через единый разъем |
|
Интерфейс передачи данных |
Gigabit Lan |
|
Форматы вывода информации |
.ply, .xyz, .dae, .fbx, .ma, .obj, .asc, .stl |
|
Параметры окружающей среды |
|
|
Диапазон рабочей температуры |
от -10, до +40 |
|
Диапазон рабочей влажности |
10%-90% |
|
Преимущественные характеристики |
|
|
Сканирование поднутрений, глубоких пазов и отверстий |
Поддерживается (благодаря режиму сканирования одной лазерной линией) |
|
Габариты объекта (диагональ обитаемого параллелепипеда) |
От 5см до 4 метров |
|
Скорость калибровки |
Время калибровки составляет в среднем составляет от 30 до 60 секунд. |
* Стандартное максимальное значение при измерении диаметра на калиброванном объекте – расстояние между центрами керамических сфер на композитной плите промеренное на КИМ.
** Ошибка расстояния между сферами оценивается с помощью прослеживаемых артефактов длины путем измерения их в разных местах и ориентациях в рабочем объеме.
Каждое устройство после производства проходит испытания по стандарту VDI/VDE 2634 часть 3 и комплектуется сертификатом о прохождении теста
Сканер можно удобно переносить в промышленную или производственную мастерскую и выполнять точное сканирование в зависимости от размера и формы объекта.
Высокая точность
- точность до 0,03 мм
Визуализация в режиме реального времени
- быстрое создание полигональной модели (сетки) одним нажатием кнопки
Помехоустойчивый
- возможность работы под прямыми солнечными лучами и при производственных вибрациях
Высокая адаптивность
- программные алгоритмы позволяют настроить сканер на сканирование объектов с глянцевой или черной поверхностью
Широкое применение
- легко сканировать различные формы и объекты размерами от 5см до 5 метров (диагональ обитаемого параллелепипеда)
Простота в эксплуатации
- ручное сканирование
- использование в условиях недостатка пространства
- легко переносить вес менее 1 кг
Звуковые и световые сигналы
- помощь оператору при работе
Работа на большие расстояния
-поддержка на большие расстояния с Gigabit Lan
Три перекрестных лазерных линии + одна дополнительная линия
Преобразование в одиночную лазерную линию для сканирования глубины и слепого угла
Точность может быть до 0,03 мм, а разрешение до 0,05 мм.
Уникальная звуковая и световая сигнализация облегчает работу сканера.

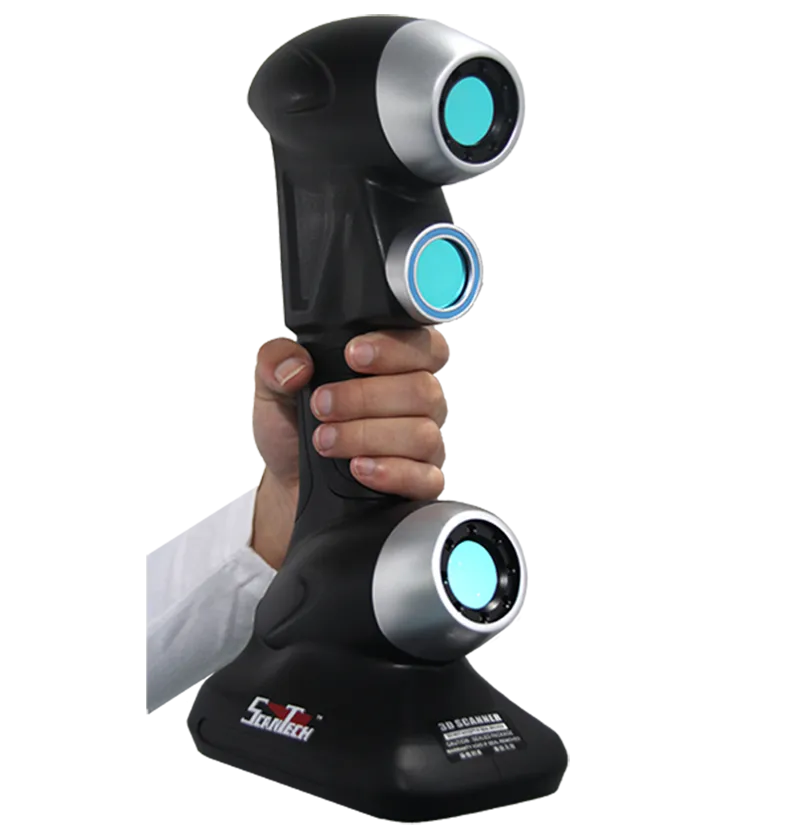

Работать легко, рука не устает, поскольку вес менее 1 кг
Устройство может быть быстро откалибровано, время калибровки порядка 30 сек.
SDynamic reference - использование светоотражающих меток для создания системы позиционирования, которая является базой для работы сканера. Если метки поместить на деталь то перемещение детали в процессе сканирования – не будет влиять на точность.
Портативный – в комплекте со сканером идет удобный противоударный кейс в котором сканер легко перемещать если необходимо проводить сканирование в цеху или на другой площадке.
Видеообзор модели:
| Артикул | 195792 |
| Производитель | ScanTech |
ScanTech — китайский производитель профессиональных 3D-сканеров, которые работают по технологии лазерного сканирования или структурированного света. Предложение разработчика — трехмерные измерительные системы профессионального уровня для разных отраслей промышленности.
