Система контроля трубопроводов Hexagon Tube Inspection Absolute Arm

Готовое программно-аппаратное решение Tube Inspection System от Hexagon Metrology предоставляет комплексное решение для всех задач, связанных с измерением и контролем производства трубопроводов. Оно может быть поставлено в виде обновления существующих измерительных манипуляторов или полностью готовым программно-аппаратным комплектом. В основе системы лежит мощная портативная контрольно-измерительная машина Hexagon Absolute Arm, которая используется совместно с разработанными специально для этой цели бесконтактными датчиками. Современное программное обеспечение TubeShaper позволяет значительно ускорить процесс измерения и контроля, минимизируя вмешательство оператора.

Система Tube Inspection System для инспекции трубопроводов от Hexagon Metrology является комплексным решением всех измерительных задач, связанных с производством труб и проводов:

• производство труб;
• инспекция труб и трубных конструкций;
• обратный инжиниринг труб и трубных сборок;
• калибровка труб.

Система инспекции труб Hexagon Metrology состоит из трех элементов, выбираемых согласно требованиям заказчика:

1. Выбор модели манипулятора Hexagon Absolute Arm.
2. Выбор вильчатого щупа Hexagon: 6 размеров, соответствующих диаметру измеряемых труб. Все трубные датчики Hexagon совместимы со всеми моделями манипуляторов Hexagon Absolute Arm.
3. Программное обеспечение TubeShaper.

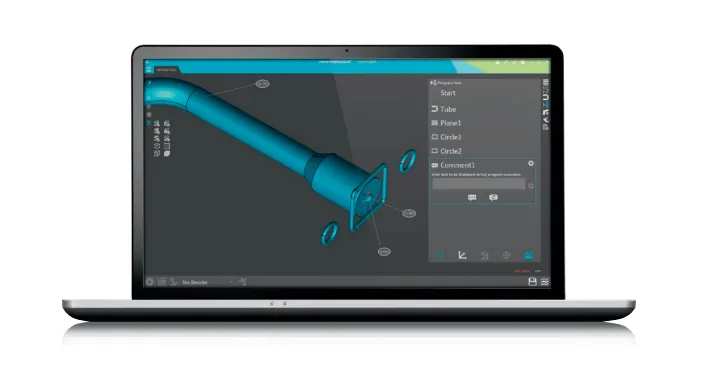

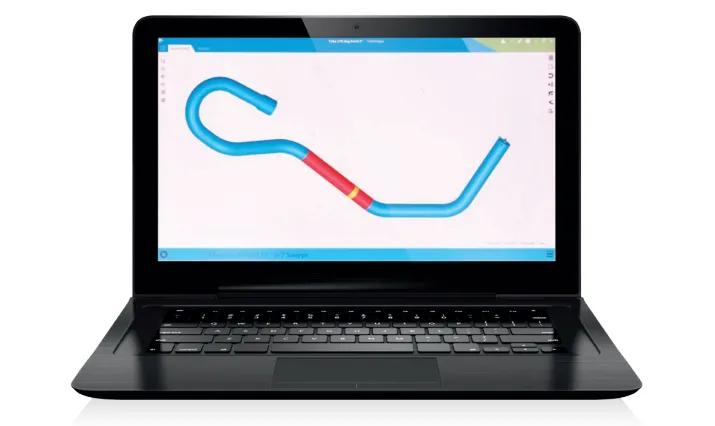

Программное обеспечение TubeShaper

Программное обеспечение TubeShaper, специально предназначенное для управления трубопроводами, имеет совершенно новый интерфейс, разработанный совместно с ведущими производителями труб. Это позволяет получать ценные данные измерений и технологическую информацию наиболее быстрым и простым способом. Модели труб и трубных сборок могут быть импортированы непосредственно из САПР, а интерфейсы с трубогибочными станками ЧПУ обеспечивают передачу данных в режиме реального времени прямо на станок.

Для выполнения измерений можно создавать планы, как автономно до начала измерений, так и автоматически в ходе первой инспекции. При необходимости эти процедуры могут быть запущены в любой момент времени для быстрого и удобного выполнения измерений. Результаты измерений могут быть экспортированы в формате IGES для обратного инжиниринга без необходимости сложной обработки точечного облака данных. Такого полного измерения труб еще никогда не было.

Контактные измерения и сканирование

Способный выполнять точные контактные измерения, а также лазерное сканирование при использовании лазерного сканера RS6, манипулятор 7-Axis Absolute Arm представляет собой многофункциональный измерительный инструмент.

Абсолютные датчики

Модернизированные абсолютные датчики, устанавливаемые на всех шарнирных соединениях манипулятора Absolute Arm, делают его единственным портативным измерительным манипулятором полностью устраняющим затраты времени на калибровку и прогрев.

Конфигурируемый шарнир запястья

Имеющий эргономичный дизайн, шарнир запястья для Absolute Arm 7-Axis оснащен измерительным дисплеем, взаимозаменяемыми захватами, сменными креплениями для контактных датчиков и сканеров и рядом кнопок управления, что делает работу с ним с помощью одной руки более простой и эффективной

Сертификация по ISO

Точность контактных измерений, стандартно сертифицируемая по ISO 10360-12, и полная сертификация точности сканирования по ISO 10360-8, Приложение D, при поставке со сканером RS6 Laser Scanner.

Современные материалы

Созданный на основе высокотехнологичной конструкции из углеродного волокна, манипулятор Absolute Arm способен поддерживать прочность и температурную стабильность в производственных условиях окружающей среды, обеспечивая надежную точность при сложных условиях.

Существенная безопасность

Складывайте и закрепляйте манипулятор Absolute Arm в промежутках между измерениями с помощью устройств HomeDock и SmartLock, гарантируя, что эти чувствительные и дорогие сканеры и наконечники контактных датчиков останутся неповрежденными и будут иметь точность, как при выпуске с завода-изготовителя.

Технические характеристики, сертификация по ISO 10360

83 серия	Модель	Макс. диапазон	EUNI​1	PSIZE2	LDIA3	PFORM4	RS6 SSA4	RS5 SSA4	Bec
	8320-7	2.48 м	± 0.043 мм	0.016 мм	0.054 мм	0.033 мм	0.059 мм	0.062 мм	8.8 кг
	8325-7	2.98 м	± 0.048 мм	0.023 мм	0.060 мм	0.043 мм	0.065 мм	0.068 мм	9.1 кг
	8330-7	3.48 м	± 0.078 мм	0.034 мм	0.090 мм	0.058 мм	0.082 мм	0.092 мм	9.4 кг
	8335-7	3.98 м	± 0.092 мм	0.042 мм	0.115 мм	0.067 мм	0.099 мм	0.105 мм	9.7 кг
	8340-7	4.48 м	± 0.114 мм	0.051 мм	0.140 мм	0.084 мм	0.118 мм	0.122 мм	10.0 кг
	8345-7	4.98 м	± 0.158 мм	0.078 мм	0.168 мм	0.106 мм	0.163 мм	0.172 мм	10.3 кг

85 серия	Модель	Макс. диапазон	EUNI​1	PSIZE2	LDIA3	PFORM4	RS6 SSA4	RS5 SSA4	Bec
	8520-7	2.48 м	± 0.029 мм	0.010 мм	0.038 мм	0.021 мм	0.041 мм	0.045 мм	9.0 кг
	8525-7	2.98 м	± 0.031 мм	0.012 мм	0.048 мм	0.025 мм	0.047 мм	0.048 мм	9.3 кг
	8530-7	3.48 м	± 0.057 мм	0.020 мм	0.083 мм	0.038 мм	0.064 мм	0.066 мм	9.6 кг
	8535-7	3.98 м	± 0.069 мм	0.024 мм	0.099 мм	0.045 мм	0.078 мм	0.080 мм	9.9 кг
	8540-7	4.48 м	± 0.084 мм	0.030 мм	0.120 мм	0.050 мм	0.089 мм	0.091 мм	10.2 кг
	8545-7	4.98 м	± 0.113 мм	0.048 мм	0.140 мм	0.065 мм	0.141 мм	0.148 мм	10.5 кг

87 серия	Модель	Макс. диапазон	EUNI​1	PSIZE2	LDIA3	PFORM4	RS6 SSA4	RS5 SSA4	Bec
	8725-7	2.98 м	± 0.029 мм	0.011 мм	0.044 мм	0.023 мм	0.043 мм	0.044 мм	9.3 кг
	8730-7	3.48 м	± 0.053 мм	0.018 мм	0.076 мм	0.035 мм	0.056 мм	0.058 мм	9.6 кг
	8735-7	3.98 м	± 0.064 мм	0.022 мм	0.092 мм	0.041 мм	0.068 мм	0.071 мм	9.9 кг
	8740-7	4.48 м	± 0.078 мм	0.028 мм	0.110 мм	0.046 мм	0.080 мм	0.082 мм	10.2 кг
	8745-7	4.98 м	± 0.104 мм	0.044 мм	0.125 мм	0.060 мм	0.121 мм	0.127 мм	10.5 кг

EUNI​1 - ошибка дистанции между 2 точками по сравнению с номинальными значениями
PSIZE2 - ошибка размера сферы по сравнению с номинальными значениями
LDIA3 - ошибка положения центра сферы
PFORM4 - ошибка формы сферы
SSA4 - точность системы сканирования согласно ISO 10360-8, Приложение D
