КИМ Hexagon DEA BRAVO HA

КИМ Hexagon DEA BRAVO HA
КИМ Hexagon DEA BRAVO HA
Цена по запросу
Под заказ
Хочу в подарок
Вы можете оставить контакты того, который приобретет вам этот товар
Хочу скидку
Подпишитесь на нашу рассылку, чтобы не пропустить момент, когда на товар будет действовать скидка
Дополнительные услуги:
Бесплатная доставка от 100 тыс. руб.

Характеристики

  • Производитель - Hexagon
  • Страна производитель - Германия
Все характеристики
Описание

В производственных условиях BRAVO HA используются для контроля размеров корпусных деталей и сборных узлов автомобилей в цеховых условиях. Они обеспечивают максимальные метрологические и динамические характеристики даже в самых суровых условиях эксплуатации.

Встраиваются в поточные линии и ускоряют контроль деталей на 90%

Машины BRAVO HA имеют модульную конструкцию, встраиваются в поточные линии и компонуются в многорукие измерительные производственные ячейки, в которых одновременно обеспечивается функциональная универсальность и простота программирования КИМ. Могут быть дооборудованы эксклюзивными высокоскоростными бесконтактными измерительными головками, которые производят размерный контроль деталей из листовых металлов на 90% быстрее обычных измерительных систем с датчиком касания.



Высокая эффективность, скорость на уровне 52 м/мин

Сочетая в себе несколько оригинальных конструкторских решений, КИМ BRAVO HA обладает высокой стабильностью, конструкционной жесткостью, прочностью и устойчивостью к суровым условиям эксплуатации в производственных цеховых условиях. Максимальная скорость на уровне 52 м/мин., ускорение – до 2,9 м/сек и интерполяция данных по оси в блоке FLY обеспечивают машинам модели BRAVO HA качество одной из наиболее эффективных машин на рынке измерительных роботов для контроля размерных параметров неокрашенных кузовных деталей автомобилей.

Особенности и преимущества КИМ DEA BRAVO HA

  • точность - точность обеспечиваются точные и надежные данные измерений для реализации наилучших превентивных технологических воздействий;
  • особо высокая надежность - благодаря применению мультисенсорной системы температурной компенсации, особо жесткой и полностью механически защищенной рамы, а также благодаря применению системы внутренней принудительной циркуляции воздуха машины модели BRAVO HA способны функционировать в наиболее суровых производственных условиях при эксплуатации;
  • скорость – наилучшие динамические характеристики на рынке;
  • универсальность - размерный контроль деталей различного типа в одной измерительной ячейке;
  • модульность - измерительная ячейка настраивается по заказу для обеспечения особых требований конкретного технологического процесса;
  • запястье робота модели HR-ACW-AC с непрерывным контролем измерительной траектории доступно в стандартной комплектации;

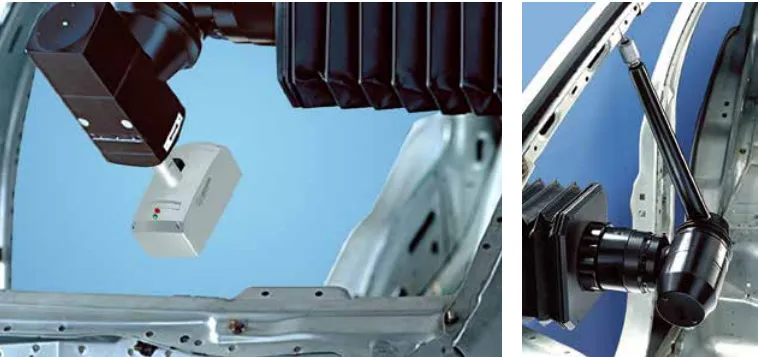

  • возможно применение бесконтактных лазерных датчиков, опция по заказу;

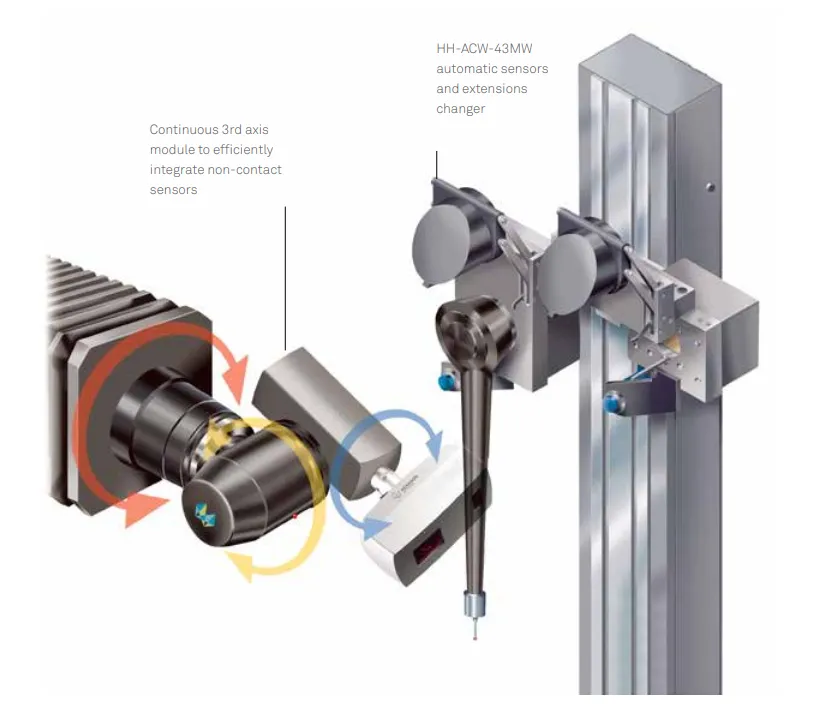

  • модуль непрерывного 3-х - координатного контроля для эффективного встраивания бесконтактных датчиков на запястье робота модели HH-ACW-43MW, опция по заказу;
  • автоматическое устройство для смены датчиков и удлинителей при использовании совместно с запястьем робота модели HR-ACW-AC, доступно как опция по заказу;
  • станция предварительного подогрева для лазерного датчика, доступная в устройстве автоматической смены измерительных инструментов в запястье робота марки HR-ACW-AC, как опция по заказу;
  • карбидокремниевая направляющая по оси Y ram, которая обеспечивает максимальную жесткость при минимальном поперечном сечении для обеспечения превосходной доступности при измерениях с внутренней стороны параметров корпусных деталей автомобилей;
  • стальные плакированные алюминием ходовые напольные защитные кожухи по оси X;
  • конструктивные средства для монтажа заподлицо с напольным настилом;
  • оптическая защитная система от аварийного самохода по оси Y.



Технические характеристики:

Модель
 Ход по X [мм]
 Ход по Y [мм]
 Ход по Z [мм]
Погрешность [мкм]
 XX.14.20
*
1400
2000
 MPEE = от 13 + 10 L/1000
XX.16.20
*
1600
2000
MPEE = от 13 + 10 L/1000
XX.14.24
*
1400
2400
MPEE = от 15 + 10 L/1000
XX.16.24
*
1600
2400
MPEE = от 15 + 10 L/1000

* - Стандартные длины хода по оси: 6000 мм, 7000 мм. Данные о длине хода и точности применимы для однорукой компоновки. Машины модели BRAVO HA доступны в компоновке с одной или двумя измерительными руками.

Видеообзор модели:

Характеристики
Артикул 198849
Производитель Hexagon
Страна производитель Германия
