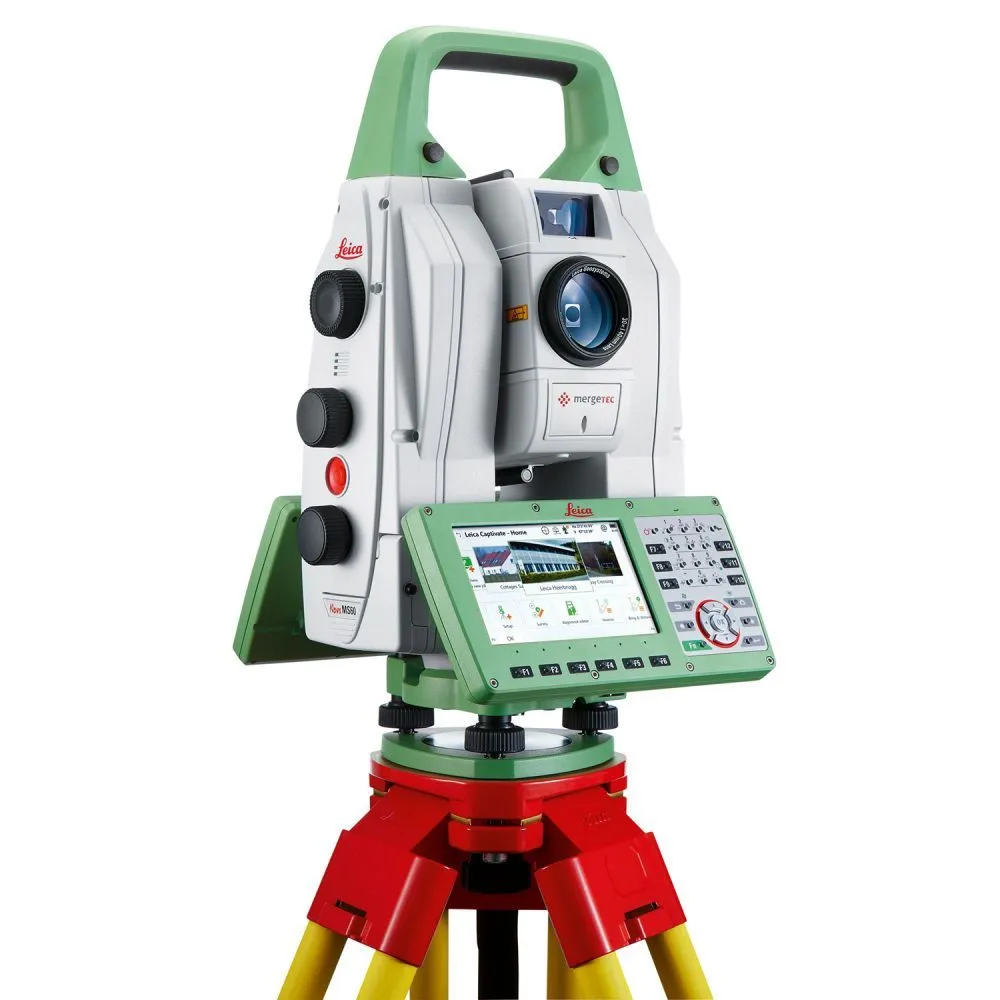

Тахеометр Leica MS60

Обновленная модель геодезического роботизированного инструмента Leica MS60 представляет собой тахеометр с функцией сканирования, которая существенно облегчает выполнение сложных задач. Устройство имеет те же размеры и вес, что и предыдущая модель, но отличается высокой производительностью и функциональностью, благодаря улучшенной аппаратной базе и обновленному программному обеспечению Captivate 5.0. Благодаря объединению различных измерительных технологий, прибор значительно ускоряет все рабочие процессы, позволяя работать без помощников и дополнительных средств измерений.

Сохраняя все преимущества линейки роботизированных тахеометров Leica Nova, были внедрены новейшие разработки компании Leica Geosystems:

1. Новый дальномер PinPoint R2000 EDM позволяет производить измерения на любые поверхности на расстоянии до 2000 метров в безотражательном режиме.

3. Следить за отражателем в условиях сильно переотраженных сигналов, яркого света и других негативных факторов можно благодаря технологии поиска отражателя ATRplus. Возможность автоматического наведения на расстояниях до 1500 м и высокая скорость поиска отражателя являются особенностями данной технологии. Тахеометры могут самостоятельно адаптироваться к работе на конкретной площадке или объекте. Технология ATRplus способна автоматически исключать "лишние" отражающие цели для будущего поиска.

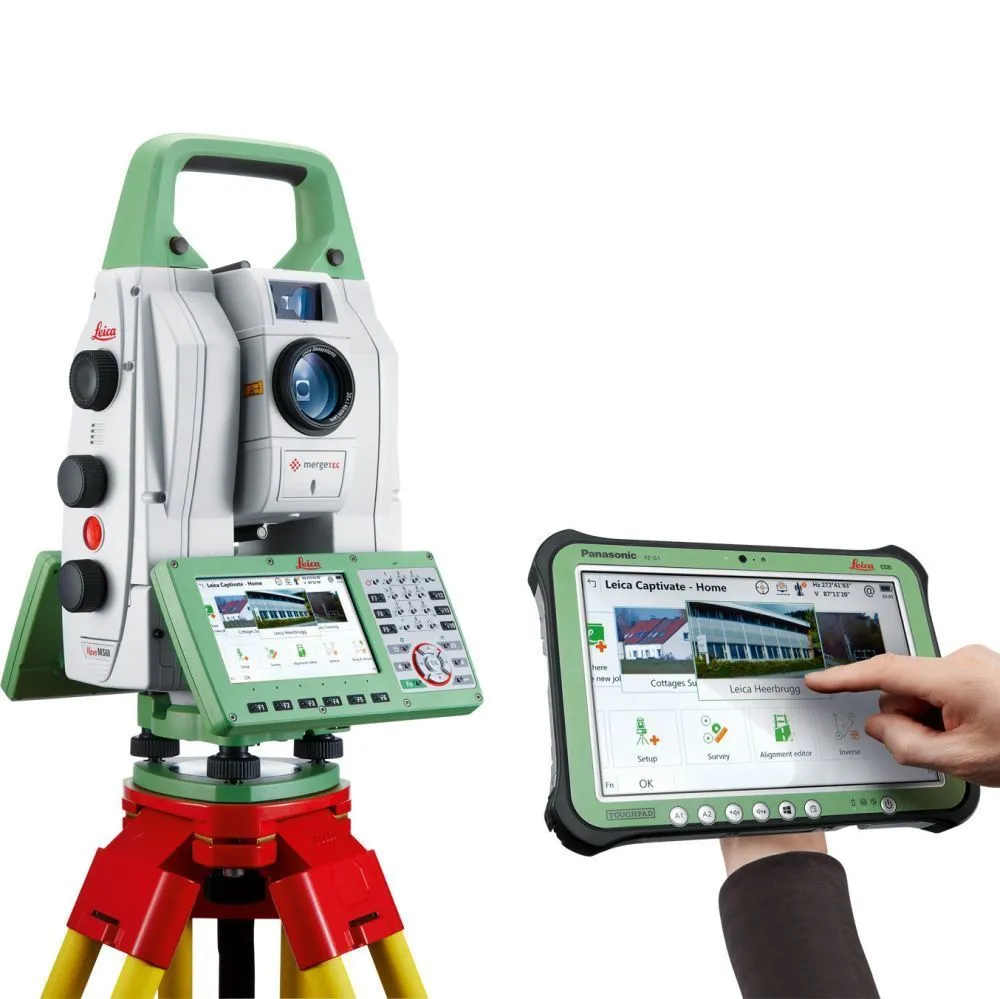

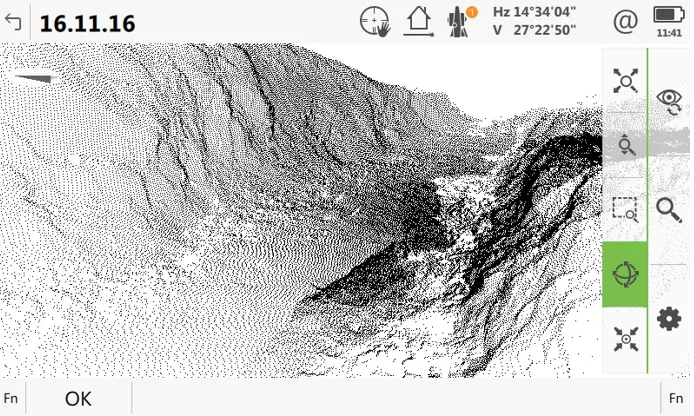

4. Благодаря использованию новой оптико-электронной системы измерения расстояния на основе WFD-технологии, быстрым и точным пьезоприводам инструмента и высокопроизводительному процессору, Leica MS60 объединяет в себе функции роботизированного тахеометра и возможность 3D сканирования объектов, позволяя проводить сканирование с частотой до 1 000 точек в секунду. Полученное в результате сканирования облако точек может быть совмещено с традиционными геодезическими данными и фотографиями. Расширенный функционал полевого программного обеспечения «Leica Captivate» позволяет специалистам работать с геопространственными данными непосредственно на месте с помощью тахеометра.

5. В зрительной трубе тахеометра Leica Nova MS60 встроены две камеры: обзорная и коаксиальная. Увеличение коаксиальной камеры составляет 30 раз, что позволяет достичь угловой точности 1” при наведении на цель, согласно международному стандарту ISO 17123-3, прямой видеопоток и увеличение 30 раз используются для этой цели. Изображения, полученные с помощью камер, могут быть связаны с любыми измерениями. Возможность захвата изображений каждой измеренной точки и дополнение их графическими комментариями значительно упрощает процесс ведения документации полевых работ.

Преимущества:

• Расширенные функции сканирования – Leica MS60 в режиме сканера способен выполнять съемку не только по вертикали, но и по спирали, снимать области над зенитом без кластеризации, а также позволяет останавливать и возобновлять съемочный процесс.
• Увеличенная скорость работ – обновленные приводы, способные производить за секунду полный оборот вокруг своей оси, обеспечивают двукратное повышение скорости 3D-съемки.
• Функция AutoHeight автоматически определяет высоту инструмента при установке на станции, ускоряя подготовку к работе и исключая ошибки персонала.
• Режим Dynamic Lock обеспечивает автоматический захват и сопровождение движущейся призмы, сокращая время наведения на новую точку и упрощая работу при наличии препятствий на площадке.

Технические характеристики тахеометра Leica MS60:

Тип прибора	Сканирующий тахеометр
Точность угловых измерений	1 "
Угловые измерения (метод определения отсчета)	абсолютный, непрерывный, четырехкратный
Безотражательные измерения	2 000 м
Безотражательные измерения (точность измерений)	2 мм + 2 ррм до 500 м, 4 мм + 2 ррм до 1000 м
Безотражательные измерения (время измерений)	1.5 - 4 с
Измерения расстояний на отражатель (дальность на отражатель (GPR1))	10000 м
Измерения расстояний на отражатель (точность измерений)	1 мм + 1.5 ppm
Измерения расстояний на отражатель (время измерений)	1.5 с
Створоуказатель	да
Моторизация	Скорость вращения: 180° / с
Автоматическое наведение на отражатель ATR (дальность)	1500 м на круглую призму
Автоматическое наведение на отражатель ATR (режим захвата)	1000 м на круглую призму
Автоматическое наведение на отражатель ATR (точность)	1 "
Автоматическое наведение на отражатель ATR (время)	3 - 4 с
Быстрый поиск отражателя PowerSearch (дальность)	300 м
Быстрый поиск отражателя PowerSearch (время)	5 - 10 с
Методы задания области сканирования	Прямоугольная, полигональная, задаваемая пользователем и полная
Скорость сканирования (максимальная)	1000 тчк/c до 300 м
Плотность сканирования (максимальная)	1 мм х 1 мм (задается пользователем)
Точность отдельной 3D точки	3.4 мм на 300 м
Результат сканирования	Визуализация трехмерных изображений облаков точек, раскрашенных по интенсивности отраженного сигнала, в реальных и монохромных цветах
Запись и передача данных (USB тип A и mini B)	да
Запись и передача данных (внутренняя память)	2 Гб
Запись и передача данных (запоминающие устройства)	SD-карта 8 Гб
Запись и передача данных (модуль Bluetooth)	да
Запись и передача данных (порты)	RS232
Запись и передача данных (форматы записи данных)	Настраиваемые ASCII-форматы / DXF / XML / GSI
Тип компенсатора	двухосевой
Компенсатор (точность установки)	0,5 ”
Компенсатор (диапазон работы)	4 '
Зрительная труба (увеличение)	30х
Зрительная труба (минимальное фокусное расстояние)	от 1.7 м до бесконечности
Зрительная труба (поле зрения)	2.7 м на 100 м
Зрительная труба (угол поля зрения)	1° 30’
Питание (батарея)	Сменная литий-ионная батарея с возможностью внутренней подзарядки внутри прибора
Питание (время работы)	7 - 9 ч
Питание (время зарядки)	2.5 - 3.5 ч
Встроенное ПО (полевое программное обеспечение)	Leica Captivate с набором прикладных программ
Прикладные программы	Leica Infinity
Прикладные программы (опции)	да
Интеграция с GNSS-оборудованием (точность позиционирования)	В плане: 5 мм + 0.5 ppm, по высоте: 10 мм + 0.5 ppm
Дисплей	5" (127 мм), разрешение WVGA, цветной, сенсорный, с двух сторон
Клавиатура	37 клавиш, подсветка
Подсветка	дисплея и клавиатуры
Лазерный центрир (точность)	1.5 мм на 1.5 м
Тип центрира	лазерный
Рабочая температура	от –20°C до + 50°C
Защита от пыли и влаги	IP65
Вес кейса	7.7 кг
Широкоугольная камера (разрешение)	5 мегапикселей, CMOS матрица
Широкоугольная камера (поле зрения)	19.4° по диагонали
Широкоугольная камера (частота кадров)	20 кадров в секунду
Широкоугольная камера (формат сохраняемых изображений)	JPEG до 5 мегапикселей (2560 x 1920)
Широкоугольная камера (увеличение)	4-шаговое (1х, 2х, 4х, 8х)
Коаксиальная камера (разрешение)	5 мегапикселей, CMOS матрица
Коаксиальная камера (поле зрения)	1.5° по диагонали
Коаксиальная камера (частота кадров)	20 кадров в секунду
Коаксиальная камера (формат сохраняемых изображений)	JPEG до 5 мегапикселей (2560 x 1920)
Коаксиальная камера (увеличение)	4-шаговое (1х, 2х, 4х, 8х)
