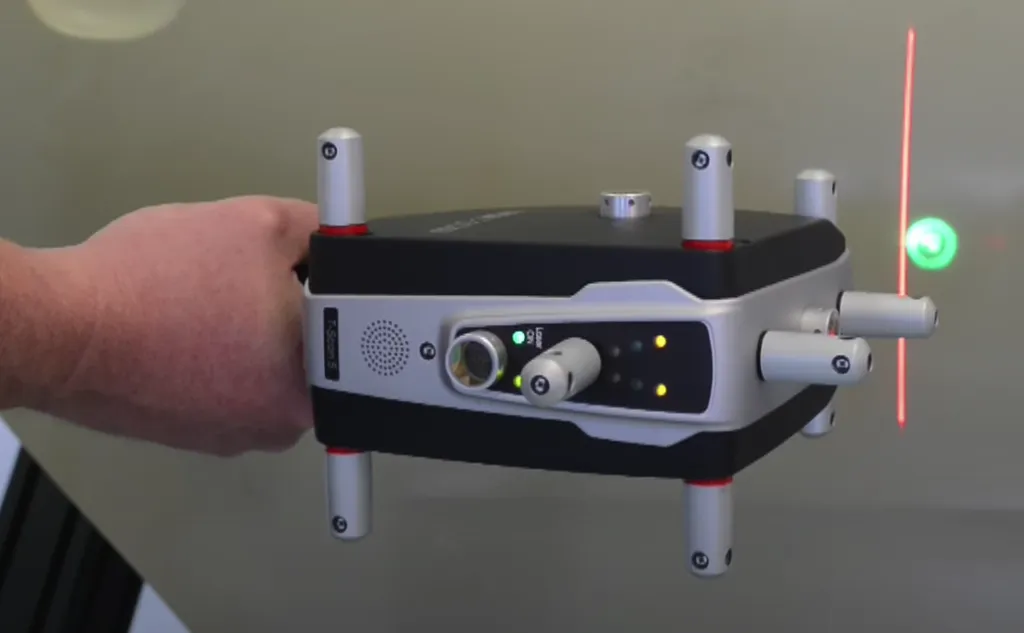

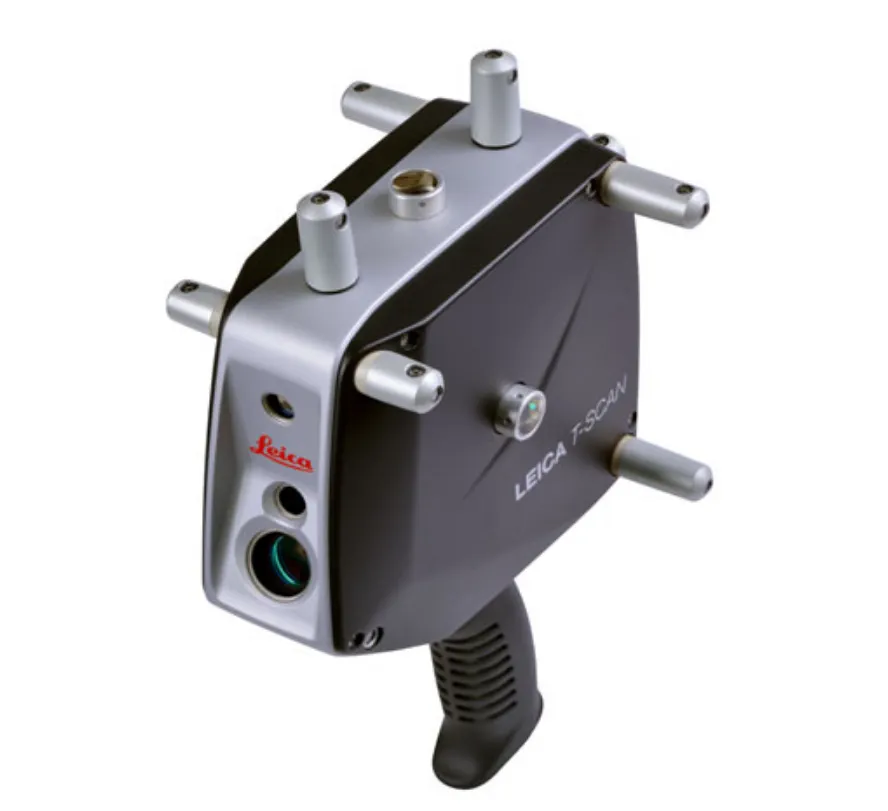

Сканирующая система Leica T-Scan 5

Особенности:

1. Высочайшая плотность точек

Распознавание мельчайших деталей и немедленное предоставление результатов сканирования – основные преимущества сканера Leica T-Scan 5 с новой функцией высокой плотности точек. Более высокая скорость строчной развёртки и сканирования обеспечивает идеальное распознавание элемента и быстродействующее сканирование требуемого уровня качества. За счёт сканирования со скоростью до 160 линий в секунду или до 210000 точек в секунду (частота регистрации 210 кГц) сканер Leica T-Scan 5 считается более чем в 15 раз быстрее более ранних моделей.

2. Сверхвысокий динамический диапазон

Сканер Leica T-Scan 5 способен автоматически распознавать малейшие различия в типе поверхности или цвете. Это позволяет оператору всё свое внимание уделять детали, а не изменению настроек для сканирования разных типов поверхностей.

3. Широкие возможности применения

Практически удвоенное расстояние до объекта и расширенная линия развёртки обеспечивают более высокую эффективность регистрации данных, особенно для сложно достижимых зон, с меньшими усилиями. Обеспечена возможность охвата скрытых элементов и глубоких впадин на поверхности, по сравнению с более ранними моделями. Функции обратной связи сканера Leica T-Scan 5 с пользователем посредством двухцветного направляющего луча и акустической обратной связи предлагают более надёжный сбор данных и превосходное взаимодействие с пользователем.

4. Система, оптимизированная для автоматизации

Более высокая скорость регистрации данных, новая конструкция кабеля и улучшенная эксплуатационная надёжность сканера Leica T-Scan 5 позволяют максимально эффективно организовывать производственные процессы, требующие больших затрат времени. Эта система была спроектирована для использования всех преимуществ динамических характеристик нашего лазерного трекера и повышенного быстродействия робототехники в полностью автоматизированных установках.

5. Простота в самом лучшем смысле

Отсутствие необходимости в подготовке объекта делает систему Leica T-Scan 5 наиболее простой в установке и эксплуатации. Компактный легковесный контроллер не требует ни конфигурирования, ни сложных кабельных соединений.

Технические характеристики:

Диапазон измерений	1,5–25 м (в зависимости от типа лазерного трекера)
Минимальная плотность точек сканирования	0,075 мм при расстоянии 150 мм
Погрешность измерения длины в пространстве (2σ)	UL = ± 26 мкм + 4 мкм/м при расстоянии более 8,5 м UL = ± 60 мкм при расстоянии менее 8,5 м
Погрешность измерения радиуса сферы (2σ)	UR = ± 50 мкм при расстоянии менее 8,0 м UR = ± 16 мкм + 4 мкм/м при расстоянии более 8,5 м US = ± 85 мкм + 1,5 мкм/м
Погрешность измерения плоской поверхности (2σ)	UP = ± 80 мкм + 3 мкм/м
Рабочая температура	от +0°C до +40°C
Класс защиты	IP40 (IEC 60529) Защита от воздействия пыли, влаги и песка
Совместимость	Leica AT960
Среднее рабочее расстояние  от объекта сканирования	150 мм
Глубина измерения	±50 мм
Ширина сканирования	100 мм
