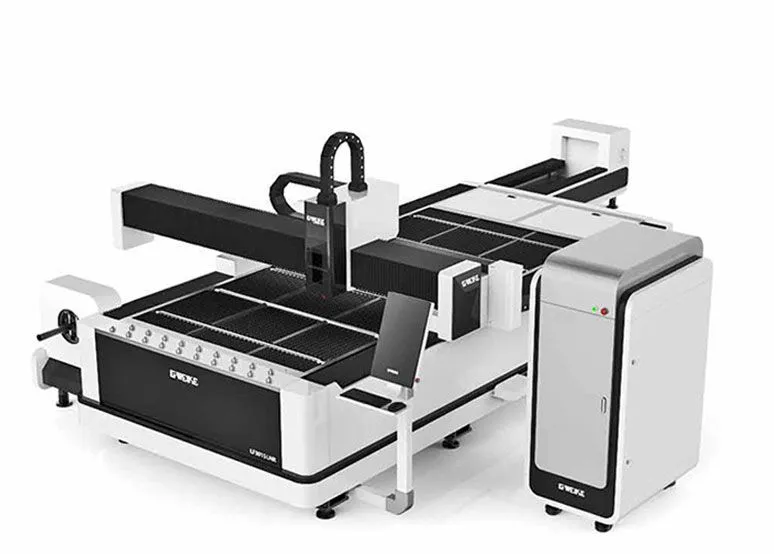

Волоконный станок лазерной резки металла и труб G-Weike LF 3015CNR

Благодаря комбинированию функций резки металлических труб и листов, значительно возросла пригодность модели LF 3015CNR для таких отраслей как: производство труб, спортивного инвентаря, автомобилестроения и других связанных с мехобработкой металла.

Волоконные лазеры GWeike предназначены для промышленного раскроя металла. Иттербиевый оптоволоконный источник генерирует пучок лазера, который производит резку. Контур реза можно сформировать непосредственно в программе станка или загрузить извне.

• Автофокусировка

  Программное обеспечение автоматически настраивает фокусировочное зеркало для управления высотой, чтобы обеспечить автоматическую резку листа различной толщины. Программное обеспечение запоминает фокусное расстояние различных листов, операция фокусировки лазера упрощается и становится в десять раз быстрее скорости ручного управления.

• Диапазон регулировки

  +10 ~ — 10, точность 0.01 мм, подходит для 0 ~ 20 мм листы различных типов.

• Длительный срок службы

  Коллиматорные и фокусирующие линзы двойного водяного охлаждения, уменьшают температуру режущей головки, что увеличивает её срок службы.

Два станка в одном!

Трансмиссия волоконного лазера — его точность и надёжность!

Лазерные станки G-Weike оснащены зубчатыми рейками Atlanta (Германия), серводвигателями Yaskawa (Япония), редуктором Newgart (Германия). Точность позиционирования станка составляет 0,02 мм. Ускорение резания 1,5 G. Срок службы станка составляет более 10 лет.

Конструкция патрона

Электрический патрон может автоматически регулировать и легко определять диаметр обрабатываемой круглой трубы: 20 мм – 300 мм.

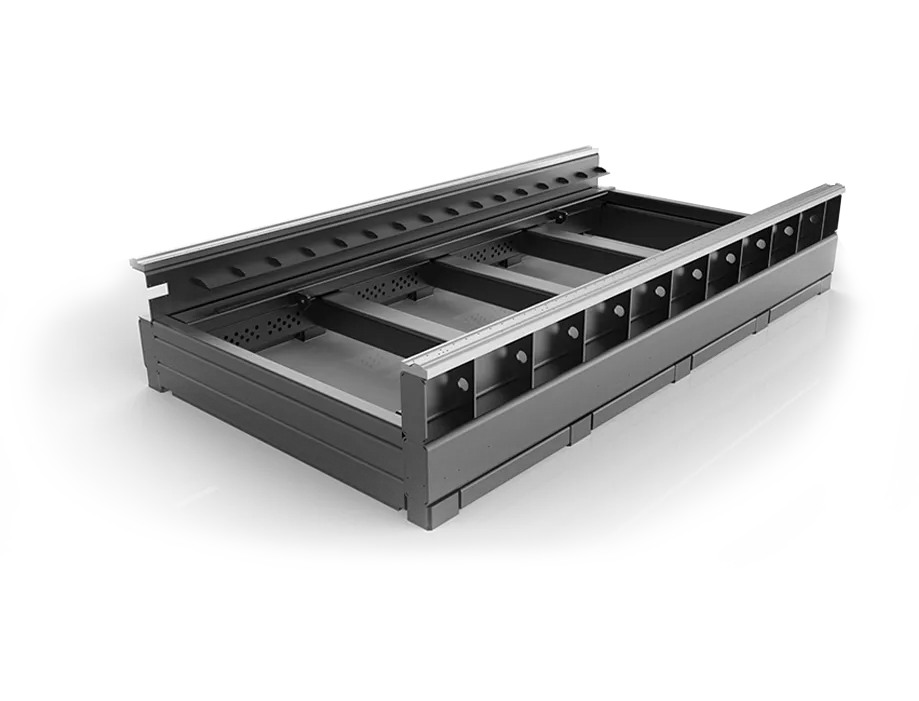

Сегментированная прямоугольная трубчатая сварная станина станка.

Внутренняя структура станины станка выполнена из металлической сотовой структуры, сваривается множеством секций прямоугольных кронштейнов, внутри которых расположены усиленные ребра, для увеличения прочности на растяжение станины и стабильности поверхности направляющей.

• Высокая прочность, стабильность, прочность на разрыв, чтобы обеспечить использование до 20 лет без деформаций;
• Толщина стенки прямоугольного кронштейна 10 мм, масса всего станка 4500 кг.

Портал третьего поколения волоконных лазеров — авиационный алюминий!

Авиационный алюминий производится по аэрокосмическому стандарту, обрабатывается прессованием 4 300 т. После старения твердость может достигать класса T6, что является высоким значением для порталов. Авиационный алюминий обладает хорошей вязкостью, низкой массой, антикоррозийной, что в совокупности даёт значительное увеличение скорости обработки.

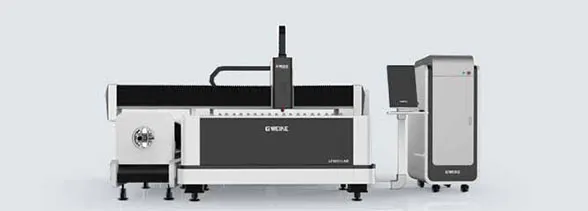

Рабочая область — нержавеющая сталь 304, защищающая от высокотемпературных искр поверхности машины.

Дизайн дисплея Pad Apple

• вертикальный экран
• быстрая реакция
• высокая яркость, контрастность
• широкий угол обзора
• низкое энергопотребление
• высокое разрешение
• низкая отражательная способность
• закаленная стеклянная панель

Секционное поддерживающее устройство

Решение вопроса деформации трубы во время реза.

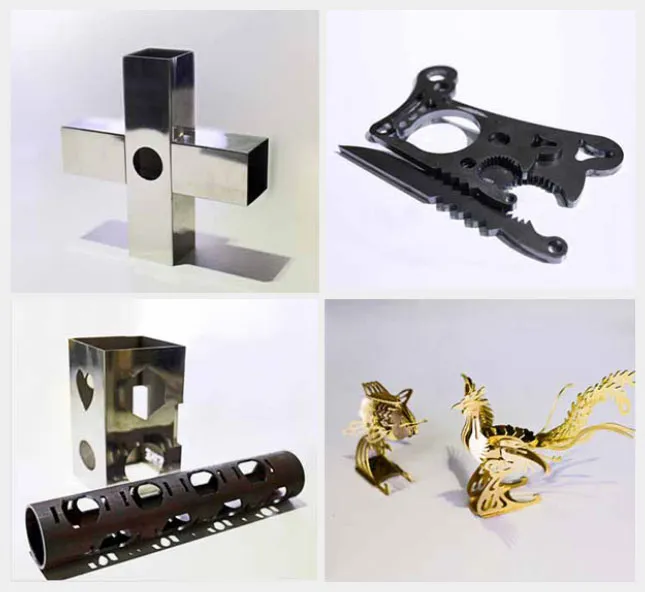

Примеры резки иттербиевого волоконного лазера:
