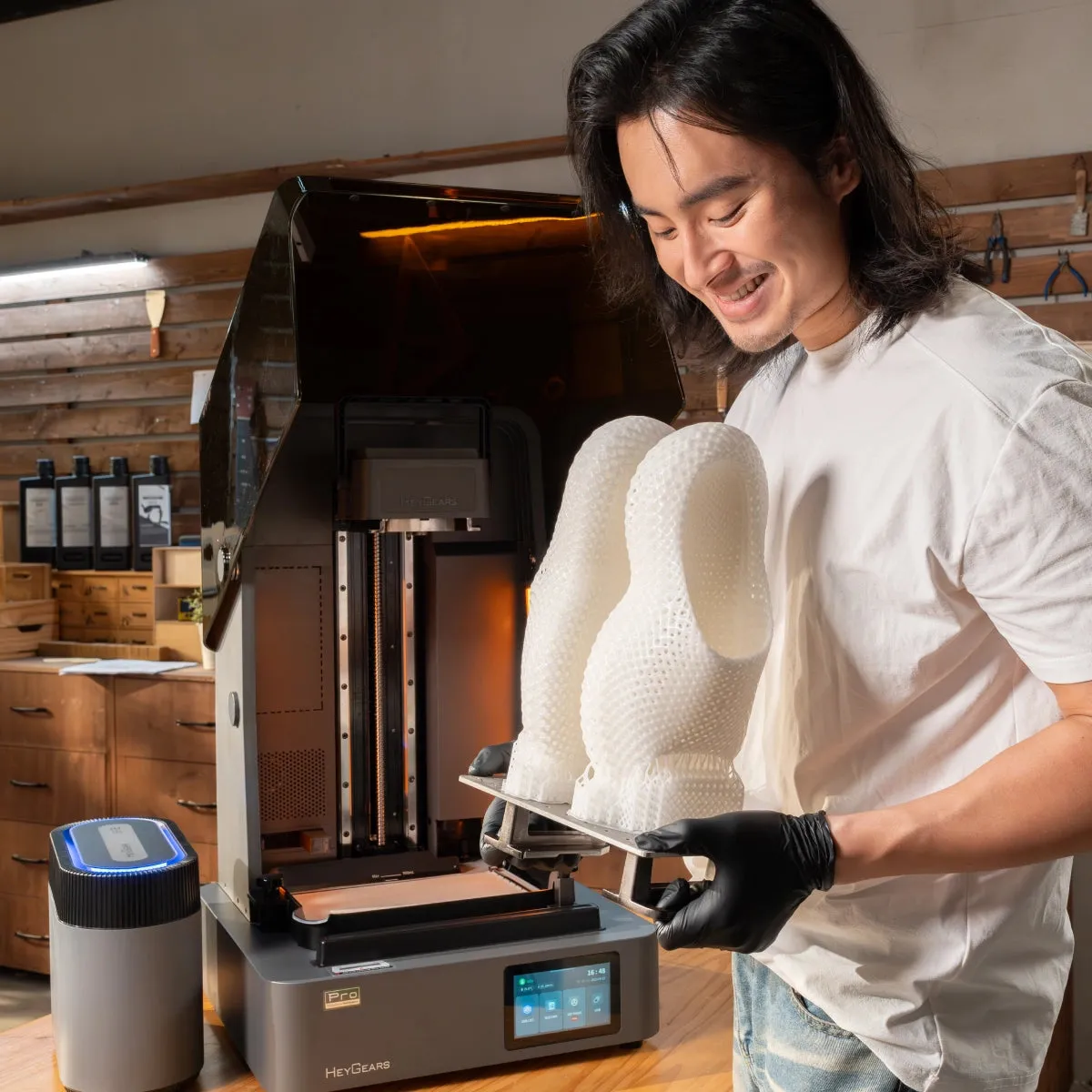

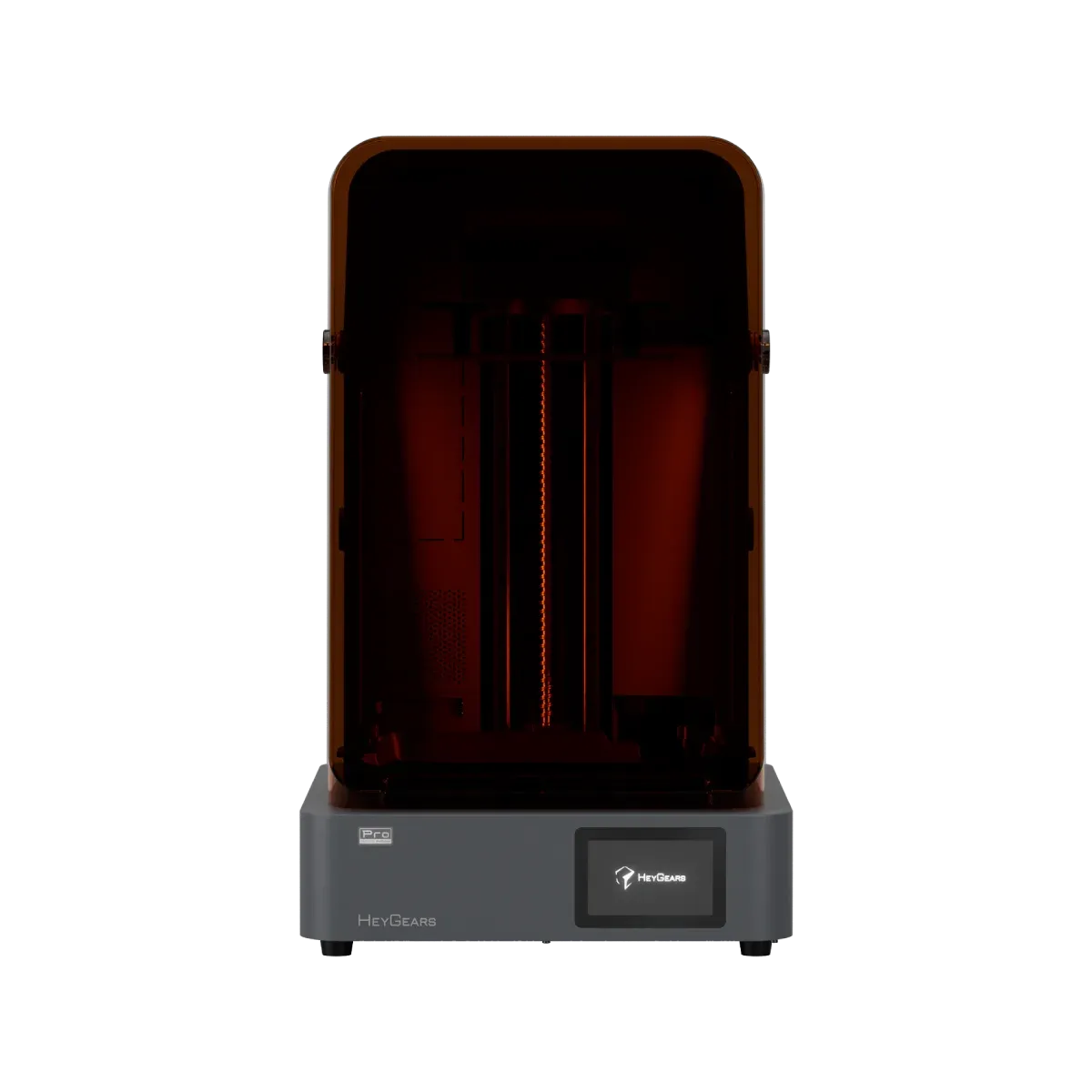

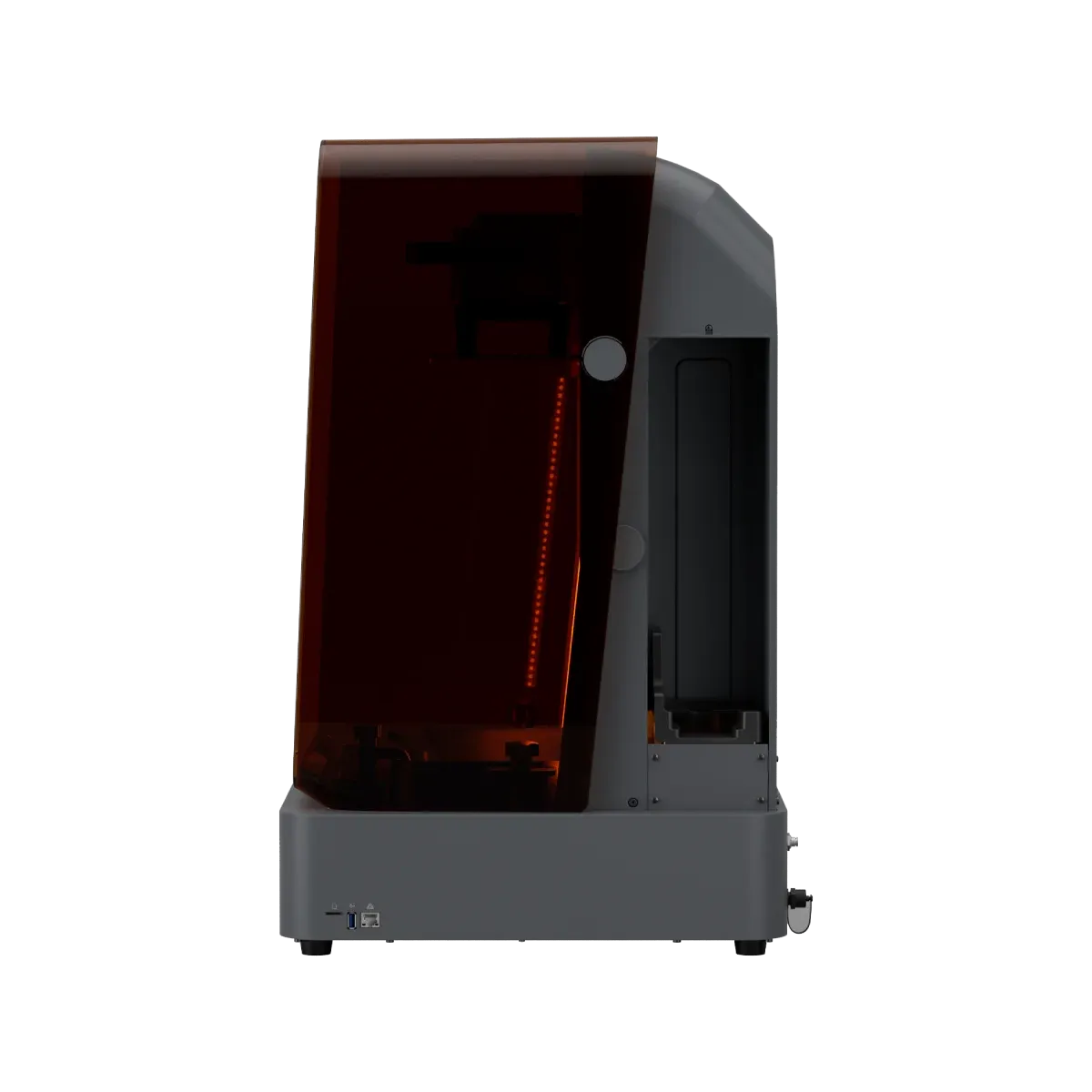

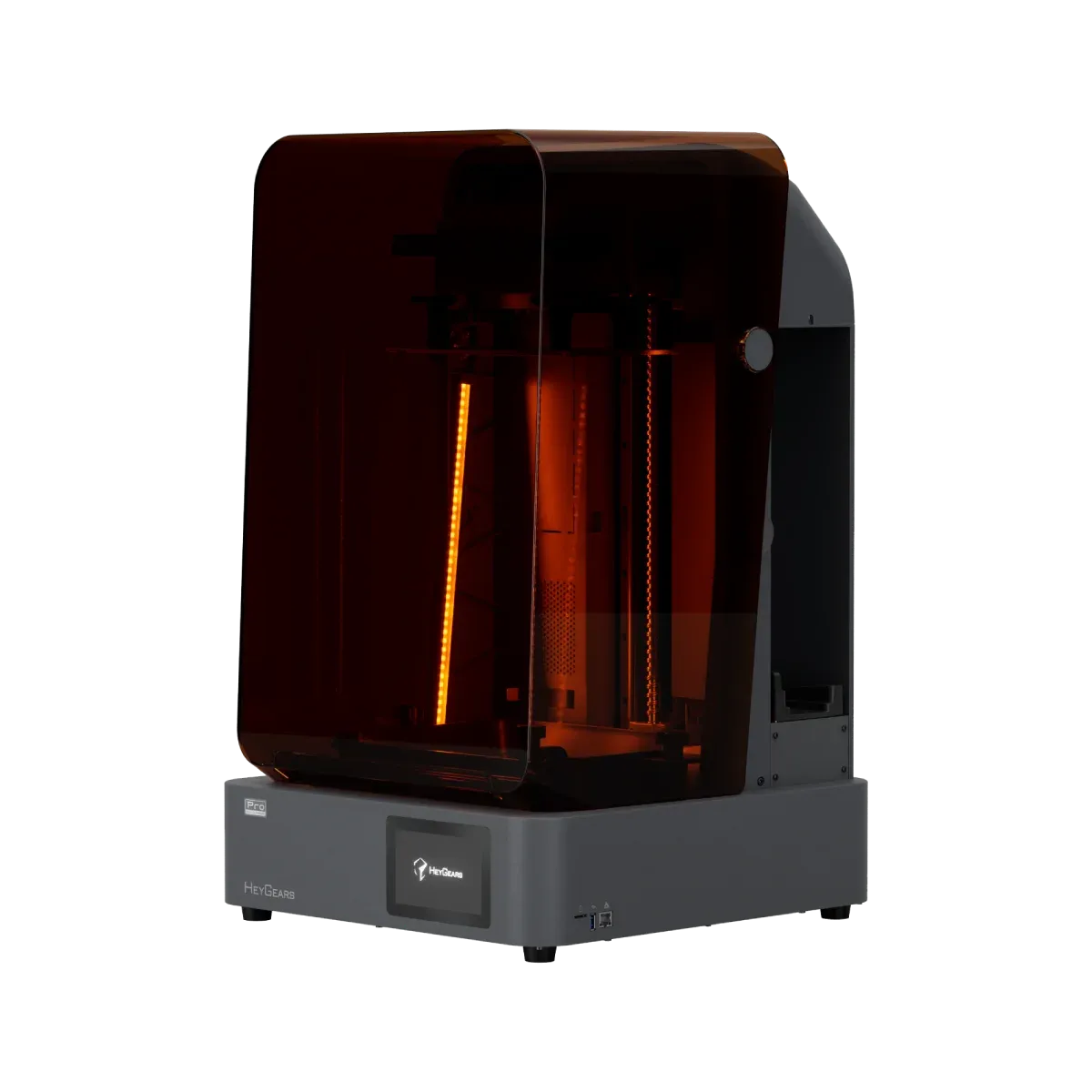

3D принтер HeyGears UltraCraft Reflex 2 Pro

Расширяй границы: от прототипа к производству

Ключевые особенности принтера:

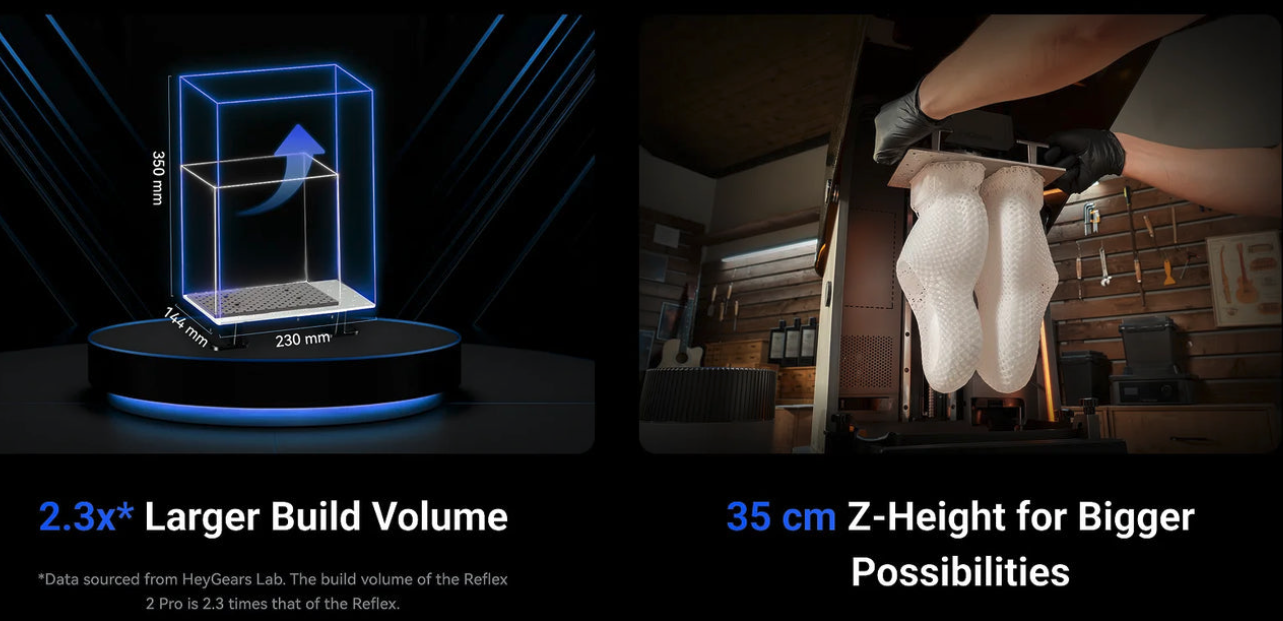

• Область построения 230×144×350 мм, увеличена в 2,3 раза*
• Новый экран Amber Pro, срок службы более 6000 часов**
• Световой двигатель OptiZone с 1032 зонами
• Калибровка света в более чем 86 000 зонах
• Датчик обнаружения остатков 0,15 мм
• Модуль оси Z класса C5
• Литой монолитный корпус
• Интеллектуальный контроль температуры ±1 °C
• Совместимость с высокопроизводительными смолами

*Объём построения Reflex 2 Pro в 2,3 раза больше, чем у Reflex.
**При 6000 часов печати устройство может использоваться круглогодично при среднем времени использования 16 часов в день.

Световой двигатель OptiZone с 1032 зонами, разработанный компанией HeyGears

Точная проекция света

Благодаря 1032 индивидуально управляемым световым зонам Reflex 2 Pro обеспечивает точную проекцию света в области печати. Такая высокая точность гарантирует безупречную поверхность за счет оптимального отверждения, при этом уменьшая количество остатков смолы, что снижает частоту фильтрации бака и повышает эффективность производства.

Набор настраиваемых линз

Световой двигатель OptiZone оснащен 1032 специальными коллимирующими линзами, а также двусторонним массивом микролинз, состоящим из 468 000 микролинз, что обеспечивает высококоллимированное и равномерное освещение.

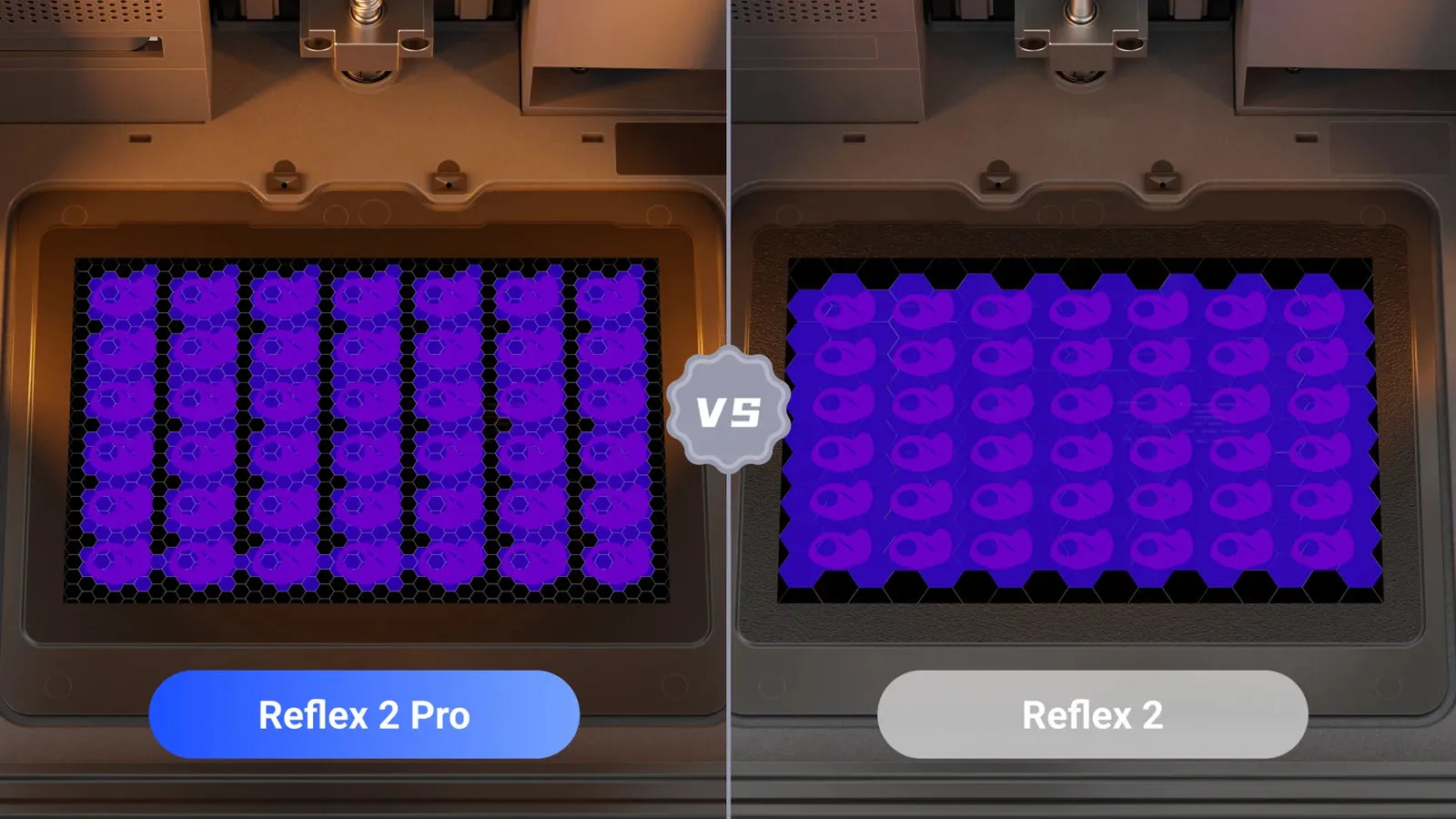

Оптимизированное размещение нескольких деталей

Световой двигатель OptiZone с 1032 индивидуально управляемыми светодиодами позволяет точно настроить область проецирования света в соответствии с контурами всех размещённых деталей. Это минимизирует ненужное воздействие света на пустые области между моделями, одновременно улучшая качество поверхности и точность размеров.

В 2 раза выше коэффициент передачи энергии*

Благодаря высокому коэффициенту передачи энергии 10% (вдвое больше, чем у обычных LCD-принтеров) экран Amber Screen Pro поддерживает интенсивность света до 35 Вт/м² для отверждения. Это эффективно сокращает время экспозиции каждого слоя и открывает больше возможностей для использования высокопроизводительных смол.

*Данные предоставлены лабораторией HeyGears Lab, сравнение с обычными LCD-экранами с коэффициентом передачи 5%.

Улучшенная устойчивость к УФ-излучению для работы более 6000 часов

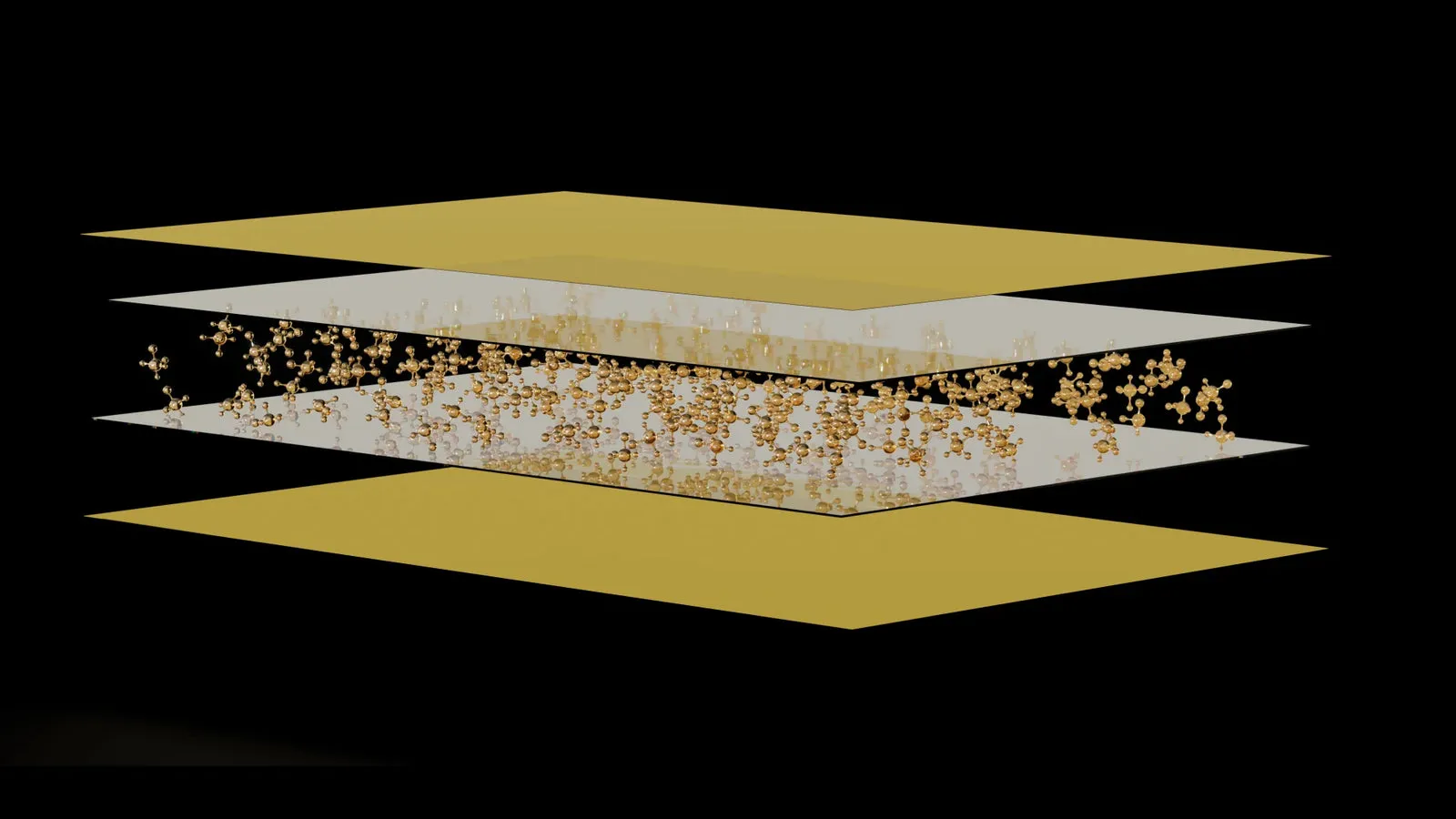

Благодаря слою жидких кристаллов с крупными молекулами экран Amber Screen Pro демонстрирует исключительную устойчивость к УФ-деградации, сохраняя хорошую производительность даже при длительном воздействии высокоинтенсивного излучения. Это обеспечивает более 6000 часов печати*. На такую долговечность предоставляется гарантия 1 год**.

*Данные предоставлены лабораторией HeyGears Lab. Контрастность и светопропускание экрана Amber Screen Pro остаются в пределах отклонения 10% после 6000 часов печати.
**При 6000 часах печати устройство может использоваться круглогодично при среднем времени использования 16 часов в день.

В 100 раз более устойчив к давлению, не боится работы с высоковязкими смолами

Благодаря конструктивно усиленным опорным столбам в слое жидких кристаллов экран Amber Screen Pro демонстрирует превосходную устойчивость к давлению — более 10 000 циклов при нагрузке 40 кг не вызывают повреждений, легко выдерживая постоянное воздействие высоковязких смол.

*Данные предоставлены лабораторией HeyGears Lab. Тестирование проводилось с использованием модели для испытания поверхностного давления 5×5 мм, которая нажимала на экран при нагрузке 40 кг, имитируя механическое напряжение, которое экран испытывает в процессе отделения при печати.

Калибровка света с ИИ в 86 000+ зонах

Усовершенствованный алгоритм визуальной калибровки MASK использует 86 020 калибровочных зон для компенсации различий интенсивности света в каждой зоне экрана. Этот метод обеспечивает равномерность освещения ≥94% и точность печати ≤0,05 мм*.

*Данные лаборатории HeyGears: показатель отклонения размеров для напечатанной тестовой модели, равный или менее 20 мм в направлении XY. Результаты испытаний находятся в пределах 95% доверительного интервала.

Модульная конструкция для простой замены

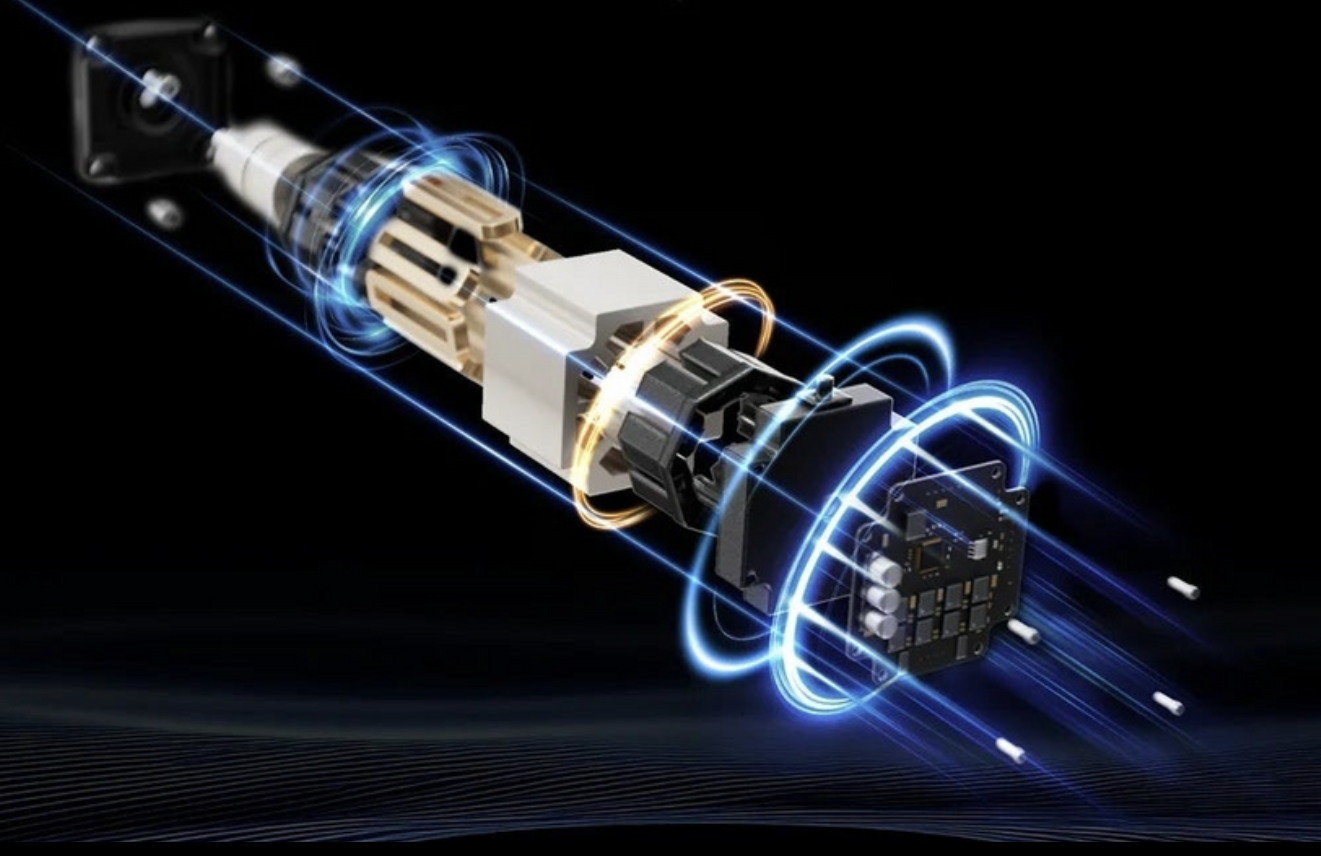

Прецизионный моторный модуль FOC, производительность промышленного уровня

Благодаря управлению двигателем с замкнутым контуром моторный модуль FOC достигает высокоточного позиционирования с 25 600 микрошагами на оборот. Он обеспечивает стабильную 3D-печать при высоких нагрузках и на высоких скоростях, надежно поддерживая серийное производство промышленного уровня.

Точность повторного позиционирования в пределах ±2 мкм при нагрузке 80 кг

Модуль Z-оси класса C5 в сочетании с моторным модулем FOC может точно позиционировать при нагрузке 80 кг, уменьшая отклонения толщины слоя и обеспечивая стабильные результаты 3D-печати.

*Данные предоставлены лабораторией HeyGears, 99,9% ошибок перемещения находятся в пределах 2 мкм.

Высокоточное позиционирование при высокоскоростном движении

По сравнению с традиционными шаговыми двигателями моторный модуль FOC может обеспечивать стабильную печать на высоких скоростях, при этом 99,6% ошибок толщины слоя находятся в пределах ±2 мкм*.

*Данные предоставлены лабораторией HeyGears.

Интеллектуальный контроль температуры: повышение успешности 3D-печати

Reflex 2 Pro оснащен интеллектуальной системой контроля температуры с помощью ракеля, которая нагревает смолу более эффективно, поддерживая оптимальную температуру печати в течение всего процесса и одновременно предотвращая осаждение смолы и образование остатков.

На 68%* меньше времени на нагрев

Нагрев смолы с 10 °C до 22 °C занимает всего 6 минут, что сокращает время ожидания перед началом печати.

Точный контроль температуры с отклонением ±1°C*

Нагреватель, встроенный в ракель, в сочетании с датчиком температуры обеспечивает точный контроль температуры смолы, что приводит к более стабильной печати.

Автоматическое пополнение смолы с ультразвуковым обнаружением

Высокопрецизионный ультразвуковой датчик измеряет расстояние до поверхности жидкости, динамически вычисляя высоту уровня жидкости с точностью до ±0,5 мм. Это позволяет точно оценивать количество смолы, необходимое для печати, и запускать автоматическое пополнение смолы, уменьшая необходимость ручного вмешательства.

*Замените кнопку на бутылке со смолой на ту, что поставляется в комплекте с 3D-принтером Reflex 2 Pro, чтобы ускорить процесс автоматического пополнения смолы.

Высокочувствительное обнаружение остатков

Датчики силы с чувствительностью 0,01 Н могут обнаруживать остатки смолы размером всего 0,15 мм и автоматически останавливают работу при их обнаружении.

Плавающая платформа построения с автоматическим выравниванием

Система плавающей платформы построения с отклонением 0,15° устраняет зазоры до 240 мкм для автоматического выравнивания.

Литой монолитный корпус

Цельнолитой корпус заменяет множество отдельных компонентов, устраняя суммарные допуски и повышая стабильность работы устройства. Это также увеличивает общую жесткость конструкции и улучшает точность повторного позиционирования по оси Z.

Эффективное рассеивание тепла

Структура термовентиляции отводит тепло от источника света и экрана, поддерживая стабильную температуру в диапазоне от 31,2 °C до 35 °C. Это снижает накопление тепла и продлевает срок службы.

*Данные предоставлены лабораторией HeyGears при печати смолой UltraPrint-Production PAP10 при температуре 25 °C.
