Фотополимерная смола Anycubic High Speed Resin 2.0

Anycubic High Speed Resin 2.0 — высокоскоростная фотополимерная смола для LCD и DLP 3D-принтеров с УФ-отверждением. Материал разработан для сокращения времени печати без существенной потери детализации и прочности готовых моделей. Благодаря пониженной вязкости смола быстрее растекается и возвращается в рабочую область после формирования каждого слоя, что особенно важно при скоростной печати и изготовлении крупных моделей.

Высокая скорость печати

Главное преимущество High Speed Resin 2.0 — формула с пониженной вязкостью. Вязкость материала примерно на 50% ниже, чем у стандартных фотополимерных смол. Благодаря этому улучшается текучесть, ускоряется обратный поток материала и уменьшается время, необходимое для заполнения области печати новым слоем смолы. Скорость печати достигает 170 мм/ч при толщине слоя 0,1 мм. Такой режим особенно полезен при серийном изготовлении моделей, прототипов и других изделий, где важна высокая производительность.

Повышенная прочность и устойчивость к повреждениям

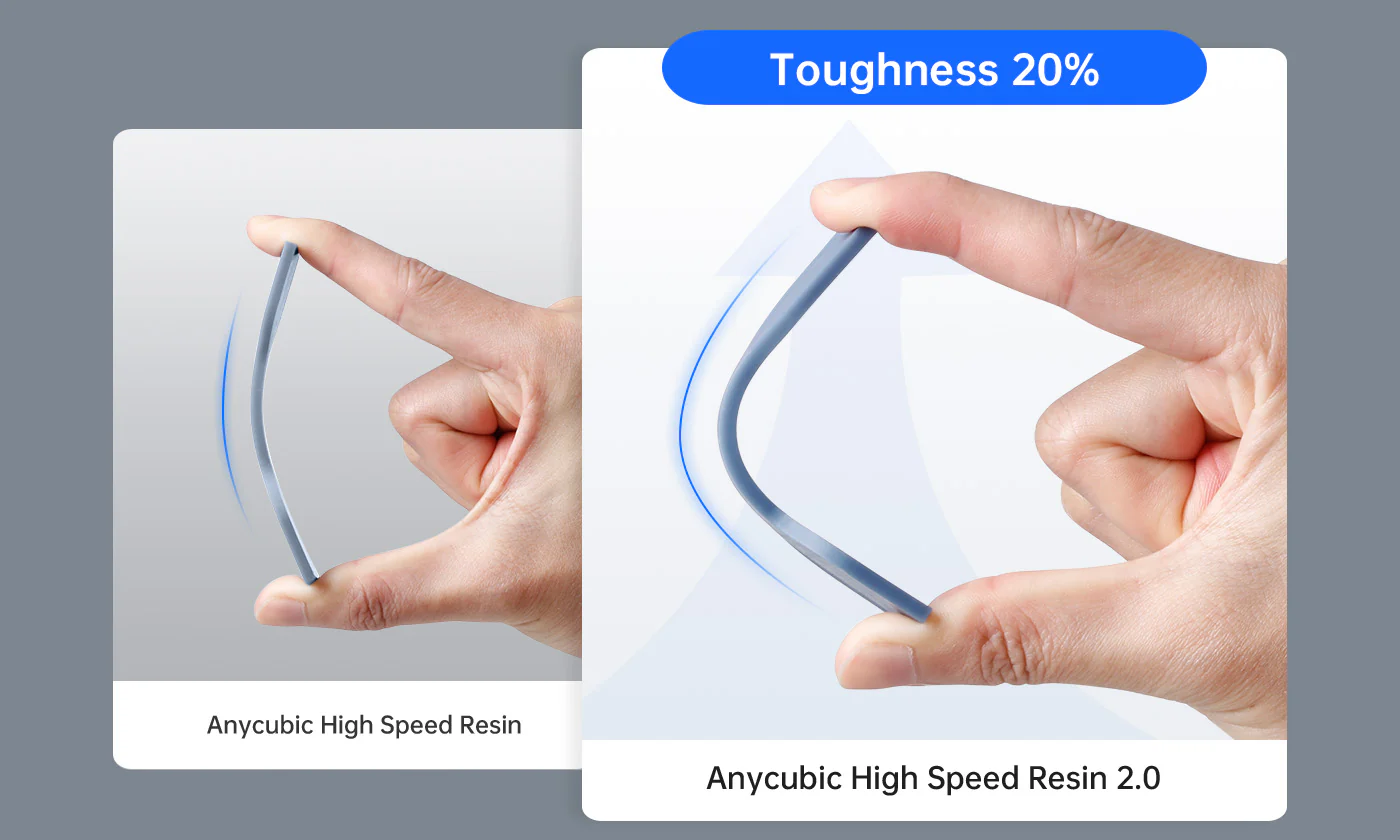

Вторая версия High Speed Resin получила оптимизированную рецептуру. По сравнению с предыдущим поколением высокоскоростной смолы увеличена вязкости материала на 20%, что повышает устойчивость моделей к ударным нагрузкам, растрескиванию и разрушению. При этом смола сохраняет характеристики, необходимые для быстрой печати и точного формирования деталей. Готовые модели обладают твердостью 83–85 HD, прочностью на растяжение 37–47 МПа и удлинением при разрыве 16–20%. Ударная прочность по Изоду составляет 87 Дж/м. Такое сочетание характеристик делает материал более устойчивым к случайным ударам и механическим нагрузкам по сравнению с обычными хрупкими фотополимерами.

Детализация и низкая усадка

High Speed Resin 2.0 рассчитана на быстрое и равномерное отверждение. Низкая вязкость помогает смоле быстро заполнять рабочую область, а объемная усадка 5–6% способствует сохранению геометрии модели во время полимеризации. Материал подходит не только для небольших моделей, но и для крупноформатной печати, где снижение времени каждого слоя особенно заметно.

Удобная постобработка

Пониженная вязкость облегчает очистку готовых моделей. После печати остатки жидкой смолы удаляются с поверхности при промывке в 95% изопропиловом спирте.

Параметры печати

• Толщина слоя: 0,1 мм — для режима высокой скорости; параметры зависят от принтера
• Экспозиция первого слоя: 15–25 с
• Обычная экспозиция: 1,5–2,8 с
• Температура окружающей среды: 20–40 °C
• Температура печати: 20–50 °C
• Длина волны: 365–405 нм
• Очистка: 95% изопропиловый спирт
• Время промывки: не менее 3 минут
• Финальное УФ-отверждение: 405 нм
• Температура отверждения: 18–30 °C
• Интенсивность УФ-излучения: 25 000–30 000 мкВт/см²
• Время отверждения: 3 минуты.
