Измерительная рука Hexagon Absolute Arm 6-Axis

Измерительная рука Hexagon Absolute Arm 6-Axis
Измерительная рука Hexagon Absolute Arm 6-Axis
Измерительная рука Hexagon Absolute Arm 6-Axis
Измерительная рука Hexagon Absolute Arm 6-Axis
Измерительная рука Hexagon Absolute Arm 6-Axis
Измерительная рука Hexagon Absolute Arm 6-Axis
Измерительная рука Hexagon Absolute Arm 6-Axis
Измерительная рука Hexagon Absolute Arm 6-Axis
Измерительная рука Hexagon Absolute Arm 6-Axis
Измерительная рука Hexagon Absolute Arm 6-Axis
Измерительная рука Hexagon Absolute Arm 6-Axis
Измерительная рука Hexagon Absolute Arm 6-Axis
Цена по запросу
Под заказ
Хочу в подарок
Вы можете оставить контакты того, который приобретет вам этот товар
Хочу скидку
Подпишитесь на нашу рассылку, чтобы не пропустить момент, когда на товар будет действовать скидка
Дополнительные услуги:
Бесплатная доставка от 100 тыс. руб.

Характеристики

  • Производитель - Hexagon
Все характеристики
Описание

Специализированный манипулятор Absolute Arm 6-Axis предоставляет возможность проведения контактных измерений и объёмного сканирования на начальном уровне. Геометрический контроль продукции становится более точным и эффективным благодаря использованию измерительной руки Absolute Arm 6-Axis. Портативность системы обеспечивается подключением по Wi-Fi и питанием от батареи. Возможность проведения контактных и инфракрасных трубных измерений становится проще благодаря наличию около 100 аксессуаров и щупов. Стабильное крепление щупа с высокой повторяемостью позволяет легко заменять щупы без повторной калибровки и прогрева, а также без необходимости повторной калибровки перед началом работы. Каждый шарнир манипулятора оснащен абсолютными декодерами по запатентованной технологии.

SmallJPGAbsolute Arm 6 axesApplicationRed Bull Racing6.jpg

Система противовесов Zero-G и рукоятки с неограниченным вращением в ключевых точках манипулятора позволяют легко перемещать его. Благодаря абсолютным датчикам, манипулятор может быть настроен и перенесен без необходимости прогрева и калибровки – достаточно его включить и начать измерения. Легкие и прочные конструкционные материалы также способствуют облегчению перемещения манипулятора.

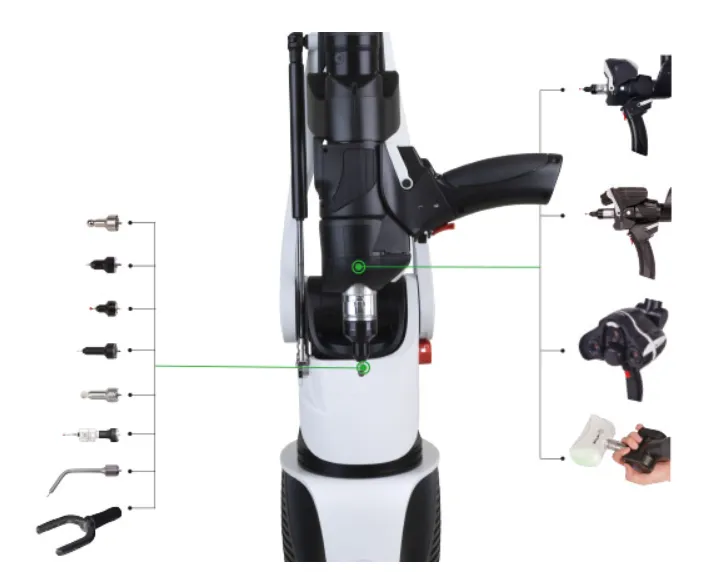

Работа с 3D-сканерами и около 100 аксессуаров

Absolute Arm оснащена около 100 аксессуаров-наконечников щупов различной длины и диаметра, включая прямые, угловые щупы, контактные и инфракрасные датчики. Для оцифровки поверхностей и элементов деталей на манипулятор устанавливается лазерный 3D-сканер HP-L-8.9, который использует технологию "летающей точки" для измерения сложных поверхностей и обеспечивает высокую скорость сканирования. Control Pack, пакеты управления, предоставляют возможность беспроводной работы через WiFi и измерение с полностью автономным питанием от батарей, что делает Absolute Arm еще более портативным.



Работа с лазерным трекером

Мобильная система на базе измерительной руки и лазерного трекера для проведения высокоточных измерений на сверх больших объектах в единой системе координат. Позиционирование руки в пространстве и привязка к системе координат объекта осуществляется с помощью трекера.

  • Высокая точность в сверхшироком пространственном объеме.
  • Измерение труднодоступных деталей, не находящихся в прямой видимости трекера.
  • Линейный размер рабочей зоны трекера: 160 м.
  • Возможность использовать оба прибора для решения измерительных задач как совместно, так и по отдельности.

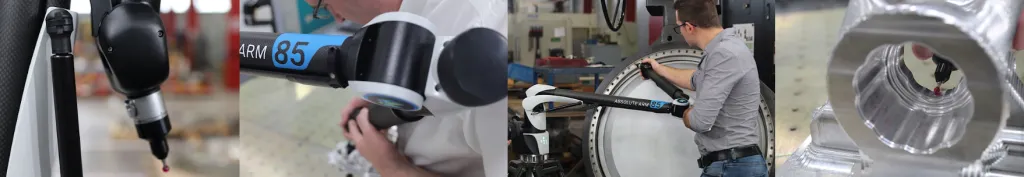

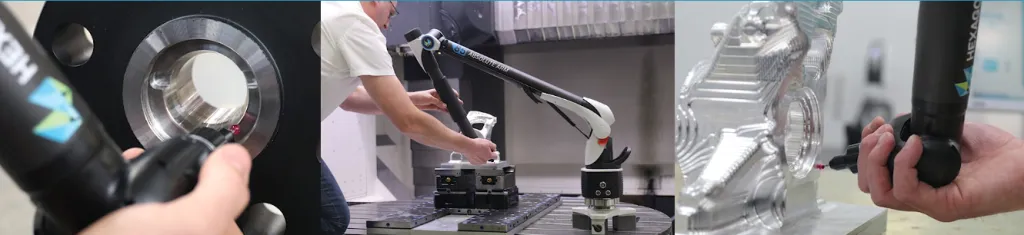

Контактные измерения и сканирование

Специализирующийся на сверхточных контактных измерениях, а также способный осуществлять сканирование начального уровня в сочетании с лазерным сканером HP-L-8.9, манипулятор Absolute Arm 6-Axis предлагает многофункциональность, способную обеспечить повышение производительности.

Абсолютные датчики

Модернизированные абсолютные датчики, устанавливаемые во всех шарнирных соединениях манипулятора Absolute Arm, делают его единственным портативным измерительным манипулятором из числа представленных на рынке, полностью устраняющим затраты времени на калибровку и прогрев, способствуя увеличению производительности при обеспечении высокой точности.

Современные материалы

Созданный на основе высокотехнологичной конструкции из углеродного волокна, манипулятор Absolute Arm способен поддерживать прочность и температурную стабильность в производственных условиях окружающей среды, обеспечивая надежную точность при сложных условиях.

Перемещения без усилий

Удобно расположенные полнооборотные рукоятки с низким коэффициентом трения сделаны таким образом, чтобы увеличить точность, уменьшить усталость пользователя и сделать каждое перемещение легким и простым -- оснащенный сложной системой противовесов, Absolute Arm, без сомнения, является самым гибким измерительным манипулятором на рынке.


Существенная безопасность

Складывайте и закрепляйте манипулятор Absolute Arm в промежутках между измерениями с помощью устройств HomeDock и SmartLock, гарантируя, что эти чувствительные и дорогие сканеры и наконечники контактных датчиков останутся неповрежденными и будут иметь точность, как при выпуске с завода-изготовителя.

Обратная связь

Даже в самых суровых промышленных средах связь с манипулятором Absolute Arm, способная поддерживать выполнение процесса измерения с высокой скоростью и эффективностью никогда не была столь простой, будь то визуальная, звуковая или тактильная обратная связь или связь с подключенной гарнитурой Bluetooth.

Абсолютная портативность

Даже самые крупные системы Absolute Arm весят менее 10 килограмм, делая их установку и перемещение быстрым и простым процессом, при этом функциональный, ударопрочный кейс для переноски надежно предохраняет все компоненты при транспортировке.

Сертификация ISO

Точность контактных измерений стандартно сертифицирована по ISO 10360-12.


Технологический фундамент

Построенный на многолетнем опыте применения технологий трехмерного сканирования в портативных измерительных манипуляторах ROMER, манипулятор Absolute Arm 6-Axis является всего лишь новейшим звеном в длинной цепочке ведущих шарнирных измерительных манипуляторов, начиная с ROMER Arm и до ROMER Absolute Arm, которые теперь остались в далеком прошлом.

Технические характеристики, сертификация по ISO 10360

83 серия Модель Макс. диапазон EUNI​1 PSIZE2 LDIA3 PFORM4 Bec
8312-6 1.49 м ± 0.024 мм 0.010 мм 0.021 мм 0.018 мм 12.0 кг
8320-6 2.23 м ± 0.040 мм 0.013 мм 0.042 мм 0.026 мм 7.8 кг
8325-6 2.73 м ± 0.046 мм 0.020 мм 0.053 мм 0.038 мм 8.1 кг
8330-6 3.23 м ± 0.067 мм 0.029 мм 0.071 мм 0.054 мм 8.4 кг
8335-6 3.73 м ± 0.085 мм 0.038 мм 0.090мм 0.063 мм 8.7 кг
8340-6 4.23 м ± 0.100 мм 0.046 мм 0.105 мм 0.077 мм 9.0 кг
8345-6 4.73 м ± 0.120 мм 0.052 мм 0.110 мм 0.086 мм 9.3 кг
85 серия Модель Макс. диапазон EUNI​1 PSIZE2 LDIA3 PFORM4 Bec
8512-6 1.49 м ± 0.019 мм 0.006 мм 0.016 мм 0.012 мм 12.2 кг
8520-6 2.23 м ± 0.023 мм 0.008 мм 0.030 мм 0.017 мм 8.0 кг
8525-6 2.73 м ± 0.028 мм 0.010 мм 0.035 мм 0.020 мм 8.3 кг
8530-6 3.23 м ± 0.042 мм 0.015 мм 0.053 мм 0.030 мм 8.6 кг
8535-6 3.73 м ± 0.055 мм 0.020 мм 0.069 мм 0.040 мм 8.9 кг
8540-6 4.23 м ± 0.067 мм 0.024 мм 0.085 мм 0.045 мм 9.2 кг
8545-6 4.73 м ± 0.080 мм 0.028 мм 0.102 мм 0.050 мм 9.5 кг
87 серия Модель Макс. диапазон EUNI​1 PSIZE2 LDIA3 PFORM4 Bec
8725-6 2.73 м ± 0.026 мм 0.009 мм 0.032 мм 0.018 мм 8.3 кг
8730-6 3.23 м ± 0.039 мм 0.014 мм 0.048 мм 0.028 мм 8.6 кг
8735-6 3.73 м ± 0.052 мм 0.018 мм 0.064 мм 0.037 мм 8.9 кг
8740-6 4.23 м ± 0.063 мм 0.022 мм 0.079 мм 0.041 мм 9.2 кг
8745-6 4.73 м ± 0.074 мм 0.026 мм 0.094 мм 0.046 мм 9.5 кг

EUNI​1 - ошибка дистанции между 2 точками по сравнению с номинальными значениями
PSIZE2 - ошибка размера сферы по сравнению с номинальными значениями
LDIA3 - ошибка положения центра сферы
PFORM4 - ошибка формы сферы

Серии измерительных рук Hexagon Absolute Arm

Манипуляторы 83 серии способны обеспечить точность измерения начального уровня и великолепно подходят для пользователей, имеющих только базовые требования к метрологии.
Манипуляторы 85 серии имеют превосходное соотношение цены и точности измерения - они являются нашим бестселлером на всех основных рынках.
Манипуляторы 87 серии являются наилучшим решением задач портативных измерений высокого класса, а также просто наилучшим портативным измерительным манипулятором из числа доступных на сегодняшний день.


Видеообзор модели:

Характеристики
Артикул 196932
Производитель Hexagon
Вес нетто 0.4 кг (RS6, RS5), 0,32 кг (HP-L-8.9)
Количество осей 6
Скорость сканирования RS6: до 1,2 миллиона точек/с, RS5: 752000 точек/с, HP-L-8.9: 45000 точек/с
Класс лазера 2
Рабочая температура 5 – 40°C
Комплектация
  • Высокоточная 6-осевая рука 1 шт.
  • Паспорт КИМ, руководство эксплуатации на русском языке 1 шт.
  • Сертификат производителя 1 шт.
  • Копия свидетельства о внесении в Государственный Реестр СИ РФ 1 шт.
  • Копия методики поверки 1 шт.
  • Контрол Пак 2 – модуль беспроводных контактных измерений. 1 шт.
  • Магнитное основание для установки Абсолютных Рук, с установочным кольцом, с 3 магнитными блоками 1 шт.
  • Высокостабильный штатив Brunson 231-0 для проведения измерений 1 шт.
  • Набор коротких щупов. Включает алюминиевые щупы длиной 50, 60, 70, 85, 100мм. Шарообразные съёмные наконечники из синтетического рубина диаметром 2, 3, 4, 5, 6мм 1 шт.
  • Свидетельство о первичной поверке государственного образца 1 шт.
  • Техническое обслуживание КИМ в СЦ после первого года эксплуатации с оформлением свидетельства о поверке государственного образца 1 шт.
  • ПО PolyWorks|Inspector Probing™ 1 шт.
  • Высокопроизводительный персональный компьютер ноутбук с мышью и сумкой для переноски 1 шт.
  • Базовое обучение работе с ПО 1 шт.
