КИМ Hexagon DEA MERCURY

КИМ Hexagon DEA MERCURY
КИМ Hexagon DEA MERCURY
КИМ Hexagon DEA MERCURY
КИМ Hexagon DEA MERCURY
Цена по запросу
Под заказ
Хочу в подарок
Вы можете оставить контакты того, который приобретет вам этот товар
Хочу скидку
Подпишитесь на нашу рассылку, чтобы не пропустить момент, когда на товар будет действовать скидка
Дополнительные услуги:
Бесплатная доставка от 100 тыс. руб.

Характеристики

  • Производитель - Hexagon
  • Страна производитель - Германия
Все характеристики
Описание

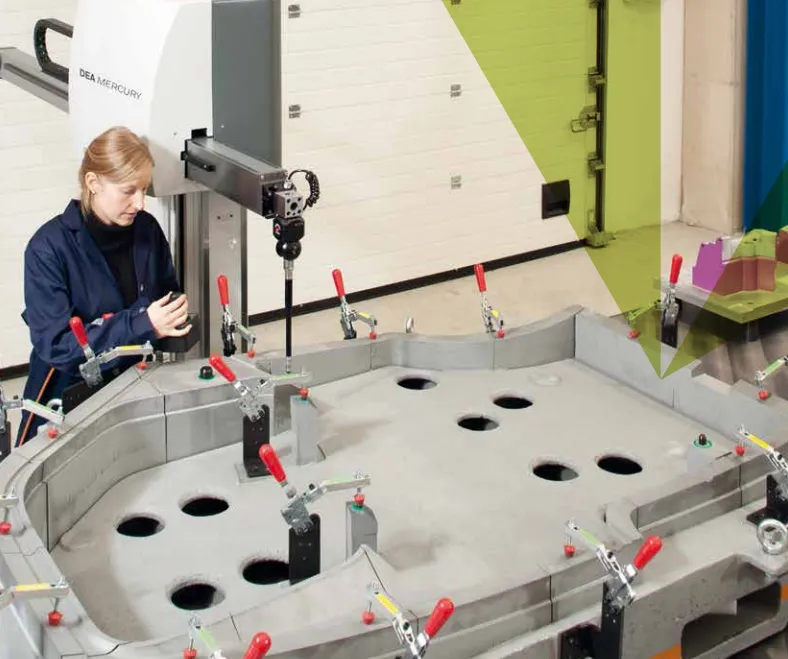

Модели DEA MERCURY КИМ с горизонтальной измерительной рукой были созданы благодаря взаимодействию компаний группы Hexagon Metrology с использованием синергетического подхода. Целью разработки было обеспечить максимальную гибкость и применимость в различных проектах. Машины модели MERCURY предлагаются в нескольких вариантах: ручное и автоматическое управление, а также одиночная, двойная или многозвенная компоновка измерительных рук. При таком разнообразии эксплуатационных возможностей и доступной цене приобретение машин модели MERCURY может стать идеальным решением для любого бюджета.

Стандартные и кастомизированные комплектации

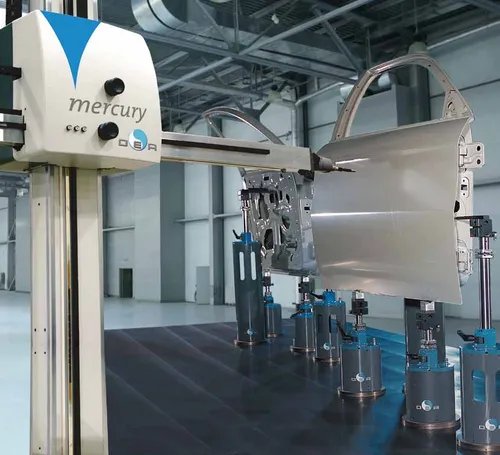

Машины модели MERCURY доступны в широком разнообразии стандартных типоразмеров, как в версиях с ручным, цифровым ЧПУ (DCC), так и с ЧПУ с дополнительным отключением приводов. Простая и модульная конструкция машины обеспечивает возможность кастомизированной компоновки измерительного комплекса, что ускоряет внедрение и обеспечивает экономическую оптимизацию в любых условиях. Все машины модели MERCURY доступны в компоновке либо с одной, либо с двумя измерительными руками.  Машины модели MERCURY R могут быть укомплектованы системами с многозвенными измерительными руками. Дополнительно доступны модели с встроенными специальными системами для контроля размерных параметров корпусных деталей автомобилей.



Совместимость с измерительными зондами и оснасткой

Доступны для применения разнообразные измерительные зонды и принадлежности, начиная от базового комплекта с разметочным и измерительным контактным инструментом до применения полной номенклатуры измерительных инструментов марки Hexagon Metrology для точечных цифровых измерений с датчиками касания. В этой конфигурации применяется запястье робота марки CW43L-mw эксклюзивной конфигурации DEA для многокоординатных непрерывных измерений. Дополнительно обеспечена возможность применения бесконтактных датчиков для быстрых цифровых измерений и контроля размерных параметров.

Разнообразие функциональных возможностей в машинах серии MERCURY обеспечивает свободный выбор модели под требования заказчика без компромиссов в отношении эксплуатационных характеристик.

  • Console – идеальная модель машины для измерений деталей среднего размера; узел руки можно сдвигать по направляющим, расположенным на торце рабочей платформы (в моделях MERCURY C ); в машинах этой модели упрощаются операции загрузки/выгрузки, а также обеспечена оптимальная доступность детали;

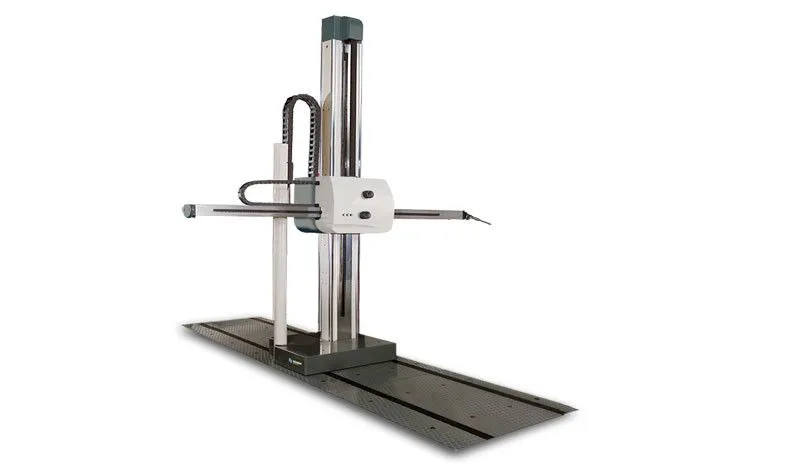

  • Runway – идеальная модель машины для измерений деталей среднего, большого и очень большого размеров и/или массивных деталей; измерительные руки можно сдвигать по независимо устанавливаемым штангам (в моделях MERCURY R). Применение проходных балок по оси X обеспечивает машине особую пригодность для монтажа заподлицо с полом в цехе и дает возможность оператору безопасно осуществлять осмотр и обход детали и машины; В качестве альтернативы, измерительную руку можно смонтировать на поверхности рабочего стола (в моделях MERCURY T), который либо поставляется с машиной, либо обеспечивается заказчиком так, чтобы минимизировать необходимость инвестиционных затрат при обеспечении максимальной экономии и повышении доходности от предыдущих инвестиций.

Ключевые особенности КИМ DEA MERCURY

  • максимальная функциональная универсальность (модель, размер, компоновка);
  • пригодность широкого разнообразии приложении- от ручной контактной разметки до решения наиболее востребованных зада при размерном контроле обрабатываемых деталей;
  • режимы ручного , ЧПУ управления и ЧПУ управления с дополнительным отключением приводов;
  • доступны в компоновке с одной, двумя или многозвенными измерительными руками и со встроенной третьей рукой для целей контроля размерных параметров обрабатываемых деталей;
  • полная совместимость с измерительными технологиями Hexagon Metrology для контактных измерений;
  • доступна широкая номенклатура измерительных зондов и принадлежностей;
  • колонна по оси Z и балка по оси Y изготовлены из стабилизированной стали с закаленными направляющими; каретка для перемещения по оси X изготовлена из стабилизированной стали, каретка для перемещения по оси Z выполнена из легкого алюминиевого сплава;
  • рабочий стол поставляется из стали или из гранита, в зависимости от геометрических типоразмеров, модели и компоновки машины;
  • система перемещения скольжением по оси X: воздушные опоры, роликовые подшипники или подшипники другого типа, в зависимости от модели машины, компоновки и требований заказчика;
  • система перемещения скольжением по осям Y и Z: роликовые подшипники по закаленные рельсовым направляющим;
  • линейные шкалы марки METALLUR®;
  • система противовеса для подвижного суппорта; система ременного привода с датчиками контроля и предохранительным зубчатым ремнем;
  • дополнительно: отключаемые приводы, разметочные инструменты и приспособления, носимый терминал дистанционного управления, система линейной температурной компенсации.


Технические характеристики RBV DEA MERCURY:

Диапазон измерений (в мм)
X Y Z
 От 2000   1200  1200 - 1600 -1800 -2100
От 2500 1400  1200 - 1600 - 1800 - 2100 - 2500 - 3000
От 2500 1600 1200 - 1600 - 1800 - 2100 - 2500 - 3000
От 2500 1800 1600 - 1800 - 2100 - 2500 - 3000
От 2500 2000 1600 - 1800 - 2100 - 2500 - 3000
Погрешность*: MPEE = от 15 + 15 L/1000 ≤ 40

* - погрешность указана для компоновки с одной измерительной рукой. Машины модели MERCURY доступны в компоновке с одной или с многими измерительными руками.


Видеообзор модели:



Характеристики
Артикул 198851
Производитель Hexagon
Страна производитель Германия
